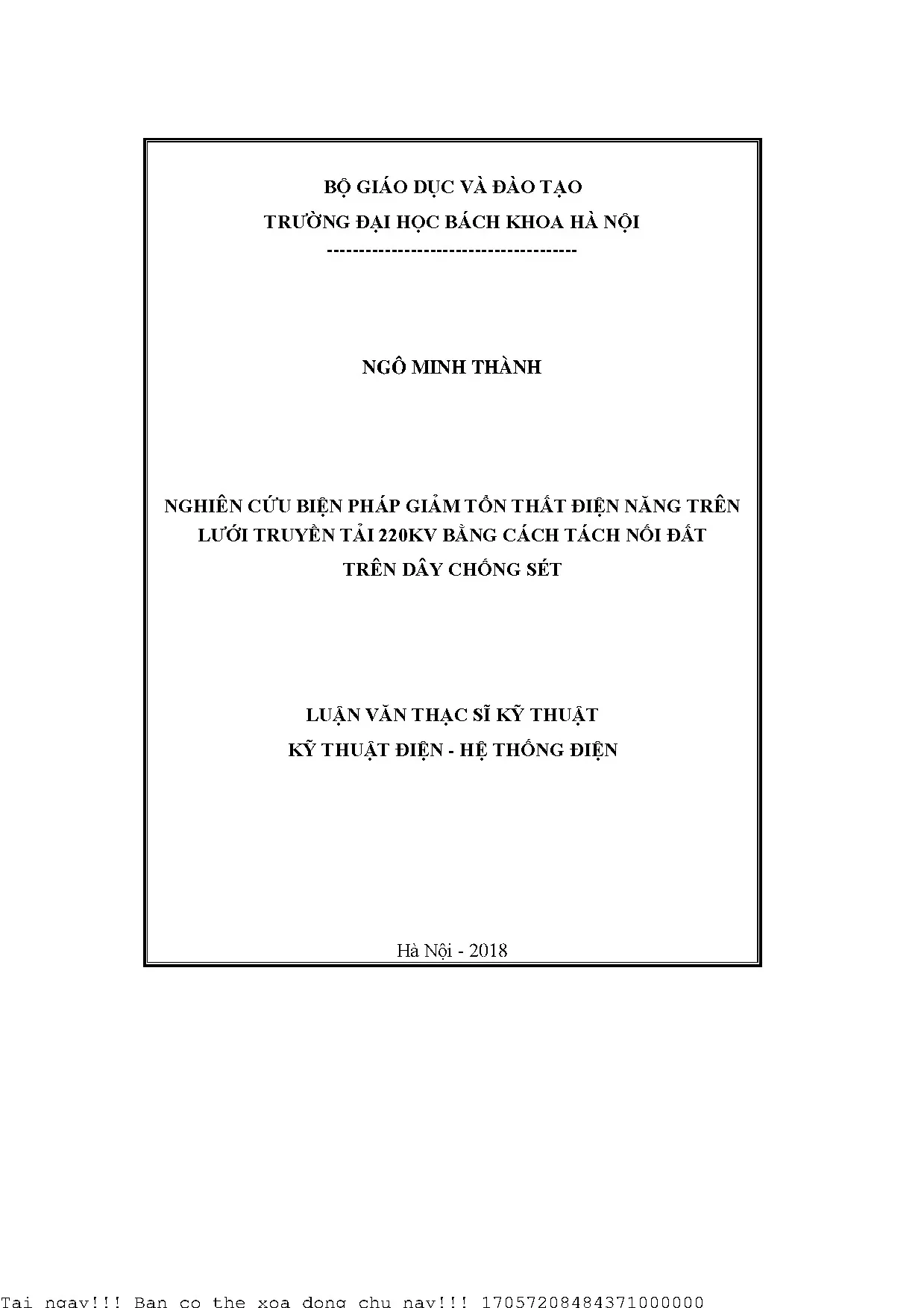

Nghiên Cứu Biện Pháp Giảm Tổn Thất Điện Năng Trên Lưới Truyền Tải 220kV

Nghiên cứu biện pháp giảm tổn thất điện năng trên lưới truyền tải 220kV bằng ác táh nối đất trên dây hống sét hiệu quả và bền vững.

• Tác giả: Ngô Minh Thành
• Người hướng dẫn: PGS-TS. Nguyễn Đình Thắng
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ Thuật Điện - Hệ Thống Điện
• Đề tài: Giảm Tổn Thất Điện Năng Trên Lưới Truyền Tải 220kV Bằng Tách Nối Đất Dây Chống Sét
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2018
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• DANH MỤC CÁC KÝ HIỆU VÀ CHỮ VIẾT TẮT
• DANH MỤC CÁC BẢNG
• DANH MỤC CÁC HÌNH VẼ, ĐỒ THỊ
• 10. PHẦN MỞ ĐẦU
• 10.1. Lý do chọn đề tài
• 10.2. Mục đích nghiên cứu của luận văn
• 10.3. Phạm vi và đối tƣợng nghiên cứu
• 10.4. Ý nghĩa khoa học và thực tiễn của đề tài
• 10.5. Phƣơng pháp nghiên cứu
• 11. DÂY CHỐNG SÉT, DÂY CÁP QUANG TRÊN ĐƢỜNG DÂY
• 11.1. DÂY CHỐNG SÉT
• 11.1.1. Tác dụng của dây chống sét
• 11.1.2. Nối đất trên dây chống sét
• 11.2. DÂY CHỐNG SÉT KẾT HỢP CÁP QUANG
• 11.2.1. Tác dụng của dây cáp quang
• 11.2.2. Nối đất trên dây cáp quang
• 12. TÍNH TOÁN ĐIỆN TRƢỜNG TRÊN ĐƢỜNG DÂY
• 12.1. ĐẶT VẤN ĐỀ
• PHỤ LỤC TÍNH TOÁN
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Giảm Tổn Thất Điện Năng Lưới 220kV 55 ký tự

Trong bối cảnh công nghiệp hóa, hiện đại hóa, điện năng đóng vai trò then chốt. Nhu cầu tiêu thụ điện tăng cao đòi hỏi hệ thống điện phải phát triển toàn diện về quy mô, chất lượng và công nghệ. Việt Nam đã xây dựng và phát triển lưới truyền tải 220kV và 500kV rộng khắp, đảm bảo vận hành an toàn và ổn định. Việc trang bị hệ thống chống quá điện áp khí quyển, đặc biệt là sử dụng đồng thời dây chống sét và dây chống sét kết hợp cáp quang (OPGW), là vô cùng cần thiết. Tuy nhiên, việc nối đất trực tiếp dây chống sét trên toàn tuyến lại gây ra tổn thất điện năng do cảm ứng điện từ. Do đó, nghiên cứu tách nối đất dây chống sét là giải pháp cấp thiết. Luận văn này tập trung nghiên cứu giải pháp giảm tổn thất điện năng trên lưới truyền tải 220kV bằng cách tách nối đất dây chống sét, đảm bảo đồng thời giảm tổn thất và bảo vệ đường dây.

1.1. Tầm quan trọng của giảm tổn thất điện năng lưới điện

Giảm tổn thất điện năng là một mục tiêu quan trọng trong vận hành hệ thống điện. Mất điện năng không chỉ gây lãng phí tài nguyên mà còn ảnh hưởng đến hiệu quả kinh tế của hệ thống. Việc tìm kiếm và triển khai các giải pháp giảm tổn thất điện năng là một ưu tiên hàng đầu của Điện lực Việt Nam (EVN) và các công ty điện lực. Các công nghệ giảm tổn thất điện năng liên tục được nghiên cứu và ứng dụng để nâng cao hiệu quả vận hành lưới điện cao áp và lưới điện siêu cao áp.

1.2. Vai trò của dây chống sét và cáp quang trong lưới điện

Dây chống sét có vai trò quan trọng trong việc bảo vệ lưới điện khỏi các tác động của sét. Chúng được lắp đặt dọc theo các đường dây truyền tải để thu hút và dẫn dòng sét xuống đất, giảm thiểu nguy cơ sét đánh trực tiếp vào dây dẫn. Dây chống sét kết hợp cáp quang (OPGW), ngoài chức năng chống sét, còn cung cấp kênh truyền thông tin quan trọng cho hệ thống điện, phục vụ cho các ứng dụng như SCADA, bảo vệ rơle, và điều độ hệ thống.

II. Thách Thức Tổn Thất Điện Năng Do Dây Chống Sét 58 ký tự

Việc nối đất trực tiếp dây chống sét và dây chống sét kết hợp cáp quang (OPGW) trên toàn tuyến, theo Điều II.65 của Quy phạm trang bị điện phần II (11TCN-19-2006), tạo ra vòng kín dẫn đến dòng điện cảm ứng chạy trên các dây này. Dòng điện này gây ra tổn thất điện năng theo nguyên lý cảm ứng điện từ, làm giảm hiệu suất truyền tải điện. Theo tài liệu gốc, “Chính việc nối đất dây chống sét và dây chống sét kết hợp cáp quang trên toàn tuyến của hầu hết các đƣờng dây tải điện trên không có cấp điện áp từ 110kV trở lên đều gây ra hiện tƣợng tổn thất điện năng theo nguyên lý cảm ứng điện từ qua mạch kín”. Giải quyết vấn đề tổn thất điện năng này là vô cùng quan trọng để tối ưu hóa lưới truyền tải.

2.1. Nguyên nhân gây tổn thất điện năng trên dây chống sét

Tổn thất điện năng trên dây chống sét chủ yếu do dòng điện cảm ứng gây ra. Khi dây chống sét được nối đất trực tiếp tại nhiều điểm, nó tạo thành một mạch vòng khép kín. Do ảnh hưởng của dây chống sét đến điện áp 220kV của các dây pha, một dòng điện cảm ứng sẽ chạy trong mạch vòng này và gây ra mất điện năng dưới dạng nhiệt.

2.2. Phân tích tổn thất điện năng do dòng điện trong dây chống sét

Việc phân tích tổn thất điện năng do dòng điện trong dây chống sét đòi hỏi phải mô hình hóa tổn thất điện năng một cách chính xác. Các yếu tố ảnh hưởng bao gồm điện trở nối đất, khoảng cách giữa các điểm nối đất, và cấu hình của lưới truyền tải. Các công cụ phần mềm mô phỏng như EMTP có thể được sử dụng để tính toán mô phỏng dòng điện và tổn thất trong dây chống sét.

2.3. Tác động của việc nối đất dây chống sét theo tiêu chuẩn

Mặc dù việc nối đất dây chống sét theo tiêu chuẩn (Thông tư 39/2015/TT-BCT) nhằm đảm bảo an toàn và bảo vệ chống sét, nhưng nó lại vô tình tạo ra một con đường cho dòng điện cảm ứng chạy qua. Điều này dẫn đến sự cần thiết phải tìm kiếm các phương pháp giảm tổn thất điện năng mà vẫn duy trì được khả năng bảo vệ chống sét hiệu quả cho lưới điện.

III. Giải Pháp Tách Nối Đất Dây Chống Sét Hướng Dẫn 59 ký tự

Tách nối đất dây chống sét là một giải pháp hiệu quả để giảm tổn thất điện năng trên lưới truyền tải 220kV. Bằng cách ngắt kết nối trực tiếp giữa dây chống sét và đất tại một số vị trí, dòng điện cảm ứng sẽ giảm đáng kể, từ đó giảm tổn thất điện năng. Theo nghiên cứu, việc tách nối đất phải đảm bảo vẫn duy trì chức năng chống sét. “Việc tách nối đất này phải đảm bảo đƣợc đồng thời giảm tổn thất điện năng trên lƣới truyền tải nhƣng vẫn đảm bảo đƣợc chức năng giảm thiểu sét đánh trực tiếp vào dây dẫn”. Việc này đòi hỏi tính toán và thiết kế cẩn thận để đảm bảo an toàn và hiệu quả.

3.1. Nguyên lý hoạt động của tách nối đất dây chống sét

Nguyên lý của tách nối đất dây chống sét là phá vỡ mạch vòng khép kín, ngăn chặn dòng điện cảm ứng chạy trong dây chống sét. Bằng cách sử dụng các thiết bị cách điện hoặc khe hở mỏ phóng, kết nối giữa dây chống sét và đất sẽ bị ngắt tại một số điểm. Điều này làm tăng điện trở nối đất của mạch vòng và giảm đáng kể dòng điện cảm ứng.

3.2. Các phương pháp tách nối đất dây chống sét hiệu quả

Có nhiều phương pháp tách nối đất dây chống sét khác nhau. Một phương pháp phổ biến là sử dụng khe hở mỏ phóng tại các vị trí nối đất. Khi có sét đánh, điện áp tăng cao sẽ làm đánh thủng khe hở, cho phép dòng sét dẫn xuống đất. Trong điều kiện bình thường, khe hở này đóng vai trò là một vật cách điện, ngăn chặn dòng điện cảm ứng. Các phương pháp khác bao gồm sử dụng thiết bị cách điện hoặc hoán vị dây chống sét.

3.3. Lưu ý khi thực hiện tách nối đất dây chống sét an toàn

Khi thực hiện tách nối đất dây chống sét, cần đặc biệt chú ý đến vấn đề an toàn. Việc đánh giá ảnh hưởng của việc tách nối đất đến khả năng bảo vệ chống sét của hệ thống là rất quan trọng. Cần đảm bảo rằng việc tách nối đất không làm tăng nguy cơ sét đánh trực tiếp vào dây dẫn. Việc tuân thủ các tiêu chuẩn kỹ thuật và quy trình vận hành là bắt buộc để đảm bảo an toàn cho người và thiết bị.

IV. Ứng Dụng Đánh Giá Hiệu Quả Tách Nối Đất Đường 220kV 59 ký tự

Nghiên cứu này sử dụng phần mềm EMTP để mô phỏng lưới truyền tải 220kV và đánh giá hiệu quả tách nối đất dây chống sét. Mô phỏng so sánh dòng điện cảm ứng, tổn thất điện năng, và khả năng bảo vệ chống sét trước và sau khi tách nối đất. Các kết quả cho thấy việc tách nối đất giúp giảm đáng kể tổn thất điện năng mà vẫn đảm bảo an toàn cho hệ thống. Đồng thời, luận văn cũng đánh giá ảnh hưởng của việc tách nối đất đến ổn định nhiệt khi xảy ra ngắn mạch một pha xuống đất.

4.1. Mô phỏng lưới truyền tải 220kV bằng phần mềm EMTP

Phần mềm EMTP là một công cụ mạnh mẽ để tính toán mô phỏng hệ thống điện. Nó cho phép mô hình hóa chi tiết các thành phần của lưới truyền tải, bao gồm dây dẫn, dây chống sét, và hệ thống nối đất. Bằng cách sử dụng EMTP, có thể phân tích chính xác dòng điện và điện áp trong dây chống sét và đánh giá hiệu quả của các biện pháp giảm tổn thất điện năng.

4.2. Kết quả đánh giá tổn thất điện năng trước và sau tách nối đất

Các kết quả mô phỏng cho thấy việc tách nối đất giúp giảm đáng kể tổn thất điện năng trên dây chống sét. Lượng tiết kiệm điện năng phụ thuộc vào nhiều yếu tố, bao gồm cấu hình lưới điện, điện trở nối đất, và khoảng cách giữa các điểm nối đất. Trong một số trường hợp, việc tách nối đất có thể giảm tổn thất điện năng lên đến vài chục phần trăm.

4.3. Đánh giá ảnh hưởng của tách nối đất đến bảo vệ chống sét

Mặc dù tách nối đất có thể giảm tổn thất điện năng, nhưng cần đảm bảo rằng nó không làm giảm khả năng bảo vệ chống sét của hệ thống. Các mô phỏng và tính toán cần được thực hiện để đánh giá ảnh hưởng của việc tách nối đất đến dòng điện sét và khả năng chịu đựng của dây dẫn. Nếu cần thiết, có thể sử dụng các biện pháp bổ sung, chẳng hạn như lắp đặt thêm chống sét van, để đảm bảo an toàn cho hệ thống.

V. Kinh Tế Kỹ Thuật Lợi Ích Từ Tách Nối Đất DCS 58 ký tự

Việc triển khai tách nối đất dây chống sét mang lại nhiều lợi ích kinh tế đáng kể. Việc giảm tổn thất điện năng trực tiếp dẫn đến giảm chi phí vận hành lưới điện. Ngoài ra, việc giảm mất điện năng cũng góp phần nâng cao độ tin cậy của hệ thống và giảm thiểu thiệt hại do sự cố. Tuy nhiên, cần xem xét kỹ lưỡng chi phí đầu tư và chi phí vận hành liên quan đến việc tách nối đất để đảm bảo tính kinh tế kỹ thuật của giải pháp.

5.1. Phân tích chi phí đầu tư và vận hành của tách nối đất

Việc triển khai tách nối đất dây chống sét đòi hỏi một số chi phí đầu tư ban đầu, bao gồm chi phí mua thiết bị cách điện hoặc khe hở mỏ phóng, chi phí lắp đặt, và chi phí kiểm tra an toàn điện. Ngoài ra, cũng có thể phát sinh một số chi phí vận hành, chẳng hạn như chi phí bảo trì và thay thế thiết bị. Cần đánh giá cẩn thận các chi phí này để so sánh với lợi ích kinh tế từ việc giảm tổn thất điện năng.

5.2. Lợi ích kinh tế từ giảm tổn thất điện năng

Lợi ích kinh tế chính của việc tách nối đất dây chống sét là giảm tổn thất điện năng. Việc giảm mất điện năng trực tiếp dẫn đến giảm chi phí mua điện từ các nhà máy điện, tăng hiệu quả truyền tải điện. Ngoài ra, việc giảm tổn thất điện năng cũng có thể giúp giảm chi phí phát sinh do quá tải hệ thống và kéo dài tuổi thọ của các thiết bị.

5.3. Đánh giá hiệu quả kinh tế của tách nối đất

Để đánh giá hiệu quả kinh tế của việc tách nối đất dây chống sét, cần thực hiện một phân tích chi phí - lợi ích chi tiết. Phân tích này cần xem xét tất cả các chi phí và lợi ích liên quan đến việc triển khai và vận hành hệ thống tách nối đất. Kết quả phân tích sẽ giúp đưa ra quyết định đầu tư sáng suốt và đảm bảo rằng giải pháp tách nối đất mang lại giá trị thực sự cho lưới điện.

VI. Kết Luận Tương Lai Của Giảm Tổn Thất Điện Năng 52 ký tự

Tách nối đất dây chống sét là một giải pháp tiềm năng để giảm tổn thất điện năng trên lưới truyền tải 220kV. Nghiên cứu này cung cấp một cái nhìn tổng quan về nguyên lý hoạt động, các phương pháp triển khai, và hiệu quả kinh tế của giải pháp này. Tuy nhiên, cần tiếp tục nghiên cứu và thử nghiệm để tối ưu hóa thiết kế và đảm bảo an toàn cho hệ thống. Trong tương lai, việc kết hợp tách nối đất với các công nghệ tiên tiến khác, như dây dẫn siêu nhiệt (ACCC), có thể mang lại những cải tiến đáng kể trong hiệu quả truyền tải điện.

6.1. Tổng kết các ưu điểm của tách nối đất dây chống sét

Tách nối đất dây chống sét mang lại nhiều ưu điểm vượt trội trong việc tiết kiệm điện năng, giảm chi phí vận hành, và nâng cao độ tin cậy của hệ thống điện. Nó là một giải pháp hiệu quả và kinh tế để giải quyết vấn đề tổn thất điện năng trên lưới truyền tải.

6.2. Hướng nghiên cứu tiếp theo để tối ưu hóa tách nối đất

Để tối ưu hóa hiệu quả của tách nối đất, cần tiếp tục nghiên cứu về các yếu tố như điện trở nối đất, khoảng cách giữa các điểm nối đất, và cấu hình lưới điện. Ngoài ra, cũng cần nghiên cứu các biện pháp kết hợp tách nối đất với các công nghệ khác, chẳng hạn như dây dẫn siêu nhiệt (ACCC), để đạt được hiệu quả cao nhất.

6.3. Ứng dụng tách nối đất trong lưới điện thông minh

Trong tương lai, tách nối đất dây chống sét có thể được tích hợp vào lưới điện thông minh, cho phép giám sát và điều khiển hệ thống nối đất một cách linh hoạt và hiệu quả. Các cảm biến và hệ thống điều khiển sẽ cho phép điều chỉnh điện trở nối đất theo thời gian thực, tối ưu hóa hiệu quả vận hành và đảm bảo an toàn cho hệ thống.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển công nghiệp hóa, hiện đại hóa và nhu cầu tiêu thụ điện năng ngày càng tăng, hệ thống lưới điện truyền tải cao áp tại Việt Nam, đặc biệt là lưới 220kV và 500kV, đóng vai trò then chốt trong việc đảm bảo cung cấp điện ổn định và an toàn. Theo ước tính, tổn thất điện năng trên lưới truyền tải chiếm một phần không nhỏ trong tổng tổn thất của hệ thống điện quốc gia, ảnh hưởng trực tiếp đến hiệu quả kinh tế và độ tin cậy vận hành. Một trong những nguyên nhân gây tổn thất là dòng điện cảm ứng chạy trên dây chống sét và dây cáp quang (OPGW) khi được nối đất trực tiếp tại các cột, tạo thành các mạch vòng kín dẫn đến tổn thất năng lượng không mong muốn.

Mục tiêu nghiên cứu của luận văn là đề xuất và đánh giá biện pháp giảm tổn thất điện năng trên lưới truyền tải 220kV bằng cách tách nối đất trên dây chống sét, đồng thời đảm bảo chức năng bảo vệ chống sét hiệu quả. Phạm vi nghiên cứu tập trung vào các đường dây 220kV mạch kép sử dụng dây chống sét truyền thống (CGW) và dây chống sét kết hợp cáp quang (OPGW) tại Việt Nam, với thời gian nghiên cứu chủ yếu trong giai đoạn trước năm 2018.

Nghiên cứu có ý nghĩa quan trọng trong việc nâng cao hiệu quả truyền tải điện, giảm chi phí tổn thất năng lượng, đồng thời góp phần bảo vệ an toàn thiết bị và hệ thống thông tin viễn thông tích hợp trên lưới điện. Kết quả nghiên cứu cung cấp cơ sở khoa học cho các đơn vị quản lý vận hành và thiết kế lưới điện trong việc lựa chọn phương án nối đất dây chống sét phù hợp, góp phần phát triển bền vững hệ thống điện quốc gia.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu sau:

• Lý thuyết cảm ứng điện từ và điện dung đường dây cao áp: Phân tích điện trường không đồng nhất giữa dây dẫn và mặt đất, xác định điện dung hệ “dây dẫn - đất” theo các sơ đồ bố trí dây pha (bố trí bất kỳ, nằm ngang, thẳng đứng) và dây phân pha. Công thức Maxwell được sử dụng để tính toán điện tích và điện áp cảm ứng trên dây chống sét.

• Mô hình dòng điện cảm ứng trên dây chống sét: Bao gồm dòng điện cảm ứng tĩnh điện do điện dung giữa dây pha và dây chống sét, và dòng điện cảm ứng điện từ do dòng tải trên dây pha gây ra. Mô hình mạch kín nối đất dây chống sét tạo ra dòng điện cảm ứng chạy trên dây và xuống đất, gây tổn thất năng lượng.

• Mô hình mô phỏng bằng phần mềm EMTP (Electro Magnetic Transients Program): Sử dụng để mô phỏng dòng điện và điện áp cảm ứng trên dây chống sét, đánh giá tổn thất điện năng và hiệu quả các phương án nối đất.

Các khái niệm chính bao gồm: dây chống sét truyền thống (CGW), dây chống sét kết hợp cáp quang (OPGW), điện dung đường dây, dòng điện cảm ứng, tổn thất điện năng, nối đất dây chống sét, và kỹ thuật tách nối đất.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Thu thập số liệu thực tế từ các đường dây 220kV mạch kép tại Việt Nam, đặc biệt là tuyến T500 Thường Tín – Hải Dương; dữ liệu kỹ thuật dây dẫn, dây chống sét, thông số nối đất và điều kiện vận hành.

• Phương pháp phân tích: Kết hợp phương pháp giải tích dựa trên lý thuyết điện trường và dòng điện cảm ứng, cùng với mô phỏng máy tính bằng phần mềm EMTP để tính toán dòng điện cảm ứng, điện áp cảm ứng và tổn thất điện năng trên dây chống sét trong các trường hợp nối đất khác nhau.

• Timeline nghiên cứu: Nghiên cứu được thực hiện trong giai đoạn 2017-2018, bao gồm khảo sát hiện trường, thu thập dữ liệu, xây dựng mô hình tính toán, mô phỏng và phân tích kết quả.

• Cỡ mẫu và chọn mẫu: Tập trung nghiên cứu trên đường dây 220kV mạch kép có sử dụng dây chống sét CGW và OPGW, lựa chọn các đoạn dây có chiều dài từ 2 đến 10 km, với các điểm nối đất tại cột theo quy định hiện hành.

• Lý do lựa chọn phương pháp phân tích: Phương pháp kết hợp giải tích và mô phỏng EMTP cho phép đánh giá chính xác dòng điện cảm ứng và tổn thất điện năng, đồng thời so sánh hiệu quả các phương án nối đất dây chống sét trong điều kiện thực tế.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Dòng điện cảm ứng và tổn thất điện năng trên dây chống sét nối đất trực tiếp: Kết quả mô phỏng cho thấy dòng điện cảm ứng trên dây OPGW dao động từ khoảng 55,7A đến 70,3A tại các cột, với tổn thất điện năng trên dây OPGW vào khoảng 5÷10×10^4 kWh/100 km đối với đường dây 220kV. Tổn thất này chiếm khoảng 27,5% tổng tổn thất khi sử dụng phương pháp nối đất trực tiếp trên toàn tuyến.

2. Ảnh hưởng của các phương pháp nối đất dây chống sét: So sánh ba phương án nối đất dây chống sét cho thấy:

   • Phương án 1 (OPGW nối đất tại mỗi cột, CGW cách điện và nối đất một đầu) có tổn thất năng lượng cao, điện áp cảm ứng cực đại lên đến 760,87V, dòng điện cảm ứng qua cột lớn (16,71A).
   • Phương án 2 (cả hai dây nối đất tại mỗi cột) giảm tổn thất xuống còn khoảng 6,59×10^4 kWh/km nhưng điện áp cảm ứng vẫn cao, khoảng 2600V tại đầu cách điện.
   • Phương án 3 (cả hai dây cách điện và nối đất một đầu) loại bỏ tổn thất điện năng trên dây chống sét nhưng điện áp cảm ứng tăng rất cao, không phù hợp cho đường dây dài.

3. Hiệu quả của giải pháp tách nối đất dây chống sét: Việc tách nối đất tại các điểm cột, giữ nối đất trực tiếp tại 2-3 km đầu và cuối tuyến, đồng thời sử dụng khe hở mỏ phóng để nối đất tại các điểm còn lại, giúp giảm đáng kể dòng điện cảm ứng và tổn thất điện năng trên dây chống sét. Mô phỏng cho thấy tổn thất giảm khoảng 20-30% so với nối đất trực tiếp toàn tuyến.

4. Ảnh hưởng đến suất cắt và an toàn vận hành: Sau khi tách nối đất, tính toán dòng ngắn mạch và suất cắt cho thấy không làm giảm khả năng bảo vệ chống sét và an toàn vận hành của đường dây 220kV. Điện áp cảm ứng được kiểm soát ở mức an toàn, giảm nguy cơ phát sinh sự cố do điện áp cao trên dây chống sét.

Thảo luận kết quả

Nguyên nhân tổn thất điện năng chủ yếu do dòng điện cảm ứng chạy trên dây chống sét khi nối đất trực tiếp tại mỗi cột tạo thành mạch vòng kín, gây dòng điện cảm ứng lớn và tổn thất năng lượng. Kết quả mô phỏng và đo đạc thực tế tại tuyến 220kV T500 Thường Tín – Hải Dương cho thấy sự phù hợp giữa mô hình và thực tế với sai số dưới 6%, khẳng định độ tin cậy của phương pháp nghiên cứu.

So với các nghiên cứu quốc tế, kết quả tổn thất và điện áp cảm ứng tương đồng với các báo cáo về đường dây 500kV và 765kV, tuy nhiên việc áp dụng giải pháp tách nối đất phù hợp với điều kiện kỹ thuật và quy chuẩn Việt Nam là điểm mới và có tính ứng dụng cao.

Việc tách nối đất không chỉ giảm tổn thất điện năng mà còn hạn chế điện áp cảm ứng cao trên dây chống sét, giảm nguy cơ hư hỏng thiết bị và tăng tuổi thọ hệ thống. Kết quả có thể được trình bày qua biểu đồ phân bố dòng điện cảm ứng và tổn thất điện năng theo từng phương án nối đất, giúp trực quan hóa hiệu quả giải pháp.

Đề xuất và khuyến nghị

1. Thực hiện tách nối đất dây chống sét trên các đường dây 220kV: Áp dụng giải pháp tách nối đất tại các cột giữa tuyến, giữ nối đất trực tiếp tại 2-3 km đầu và cuối tuyến để đảm bảo an toàn thiết bị. Mục tiêu giảm tổn thất điện năng ít nhất 20% trong vòng 1 năm. Chủ thể thực hiện: các đơn vị quản lý vận hành lưới điện.

2. Sử dụng khe hở mỏ phóng để nối đất dây chống sét tại các điểm tách nối đất: Giải pháp này giúp ngăn chặn dòng điện cảm ứng chạy qua mạch vòng kín, giảm tổn thất và điện áp cảm ứng. Thời gian triển khai trong 6 tháng sau khi hoàn thành khảo sát kỹ thuật. Chủ thể: các nhà thầu thi công và bảo trì lưới điện.

3. Đầu tư nâng cấp hệ thống đo đạc và giám sát dòng điện cảm ứng trên dây chống sét: Lắp đặt thiết bị đo tại các cột trọng điểm để theo dõi dòng điện cảm ứng và đánh giá hiệu quả giải pháp tách nối đất liên tục. Mục tiêu hoàn thành trong 1 năm. Chủ thể: Trung tâm điều độ và các đơn vị kỹ thuật.

4. Đào tạo và nâng cao nhận thức cho cán bộ kỹ thuật về kỹ thuật tách nối đất và quản lý tổn thất điện năng: Tổ chức các khóa đào tạo chuyên sâu, cập nhật kiến thức mới về kỹ thuật nối đất dây chống sét và mô phỏng EMTP. Thời gian đào tạo định kỳ hàng năm. Chủ thể: các trường đại học, viện nghiên cứu và các công ty điện lực.

Đối tượng nên tham khảo luận văn

1. Các kỹ sư và chuyên viên vận hành lưới điện truyền tải: Nắm bắt kiến thức về tổn thất điện năng do dây chống sét và giải pháp tách nối đất để áp dụng trong quản lý vận hành, giảm thiểu tổn thất và sự cố.

2. Các nhà thiết kế và tư vấn kỹ thuật hệ thống điện: Sử dụng kết quả nghiên cứu để thiết kế hệ thống nối đất dây chống sét tối ưu, đảm bảo an toàn và hiệu quả truyền tải điện.

3. Các nhà nghiên cứu và sinh viên ngành kỹ thuật điện: Tham khảo phương pháp tính toán, mô phỏng và phân tích tổn thất điện năng trên lưới truyền tải, phục vụ cho các đề tài nghiên cứu và luận văn.

4. Các đơn vị quản lý và hoạch định chính sách năng lượng: Đánh giá tác động của tổn thất điện năng trên lưới truyền tải và xây dựng các chính sách hỗ trợ đầu tư công nghệ giảm tổn thất, nâng cao hiệu quả sử dụng năng lượng quốc gia.

Câu hỏi thường gặp

1. Tại sao phải tách nối đất dây chống sét trên lưới truyền tải 220kV?
   Dây chống sét nối đất trực tiếp tại mỗi cột tạo thành mạch vòng kín, gây dòng điện cảm ứng lớn chạy trên dây và xuống đất, dẫn đến tổn thất điện năng không mong muốn. Tách nối đất giúp phá vỡ mạch vòng này, giảm tổn thất và điện áp cảm ứng.

2. Giải pháp tách nối đất có ảnh hưởng đến an toàn vận hành không?
   Nghiên cứu cho thấy tách nối đất đúng cách không làm giảm khả năng bảo vệ chống sét và an toàn vận hành. Việc giữ nối đất trực tiếp tại đầu tuyến và sử dụng khe hở mỏ phóng giúp kiểm soát điện áp cảm ứng ở mức an toàn.

3. Phương pháp mô phỏng EMTP có ưu điểm gì trong nghiên cứu này?
   EMTP cho phép mô phỏng chính xác dòng điện và điện áp cảm ứng trên dây chống sét trong các điều kiện nối đất khác nhau, giúp đánh giá hiệu quả các phương án giảm tổn thất điện năng một cách tin cậy và thực tiễn.

4. Tổn thất điện năng do dây chống sét chiếm tỷ lệ bao nhiêu trong tổng tổn thất lưới?
   Theo mô phỏng, tổn thất trên dây chống sét có thể chiếm khoảng 5-10% tổng tổn thất trên tuyến 220kV, tương đương hàng chục nghìn kWh mỗi năm trên 100 km đường dây, là con số đáng kể cần được giảm thiểu.

5. Có thể áp dụng giải pháp tách nối đất cho các lưới điện có điện áp cao hơn không?
   Giải pháp có thể được điều chỉnh và áp dụng cho các lưới điện 500kV hoặc cao hơn, tuy nhiên cần nghiên cứu kỹ lưỡng về đặc tính điện trường và dòng cảm ứng riêng biệt của từng cấp điện áp để đảm bảo hiệu quả và an toàn.

Kết luận

• Luận văn đã xác định rõ nguyên nhân tổn thất điện năng trên lưới truyền tải 220kV do dòng điện cảm ứng trên dây chống sét nối đất trực tiếp tại mỗi cột.
• Phương pháp tách nối đất dây chống sét được đề xuất và mô phỏng bằng phần mềm EMTP cho thấy hiệu quả giảm tổn thất điện năng từ 20-30%.
• Giải pháp tách nối đất không làm giảm khả năng bảo vệ chống sét và đảm bảo an toàn vận hành hệ thống.
• Kết quả nghiên cứu cung cấp cơ sở khoa học và thực tiễn cho các đơn vị vận hành và thiết kế lưới điện trong việc tối ưu hóa hệ thống nối đất dây chống sét.
• Các bước tiếp theo bao gồm triển khai thí điểm giải pháp tách nối đất trên các tuyến đường dây 220kV trọng điểm và mở rộng nghiên cứu cho các cấp điện áp cao hơn.

Hành động khuyến nghị: Các đơn vị quản lý vận hành lưới điện nên xem xét áp dụng giải pháp tách nối đất dây chống sét để giảm tổn thất điện năng, đồng thời phối hợp với các viện nghiên cứu để tiếp tục hoàn thiện và mở rộng ứng dụng kỹ thuật này.

Trích đoạn nội dung tài liệu

ĐẶT VẤN ĐỀ Dây chống sét trên các đƣờng dây truyền tải cao áp và siêu cao áp (220kV- 500kV) thƣờng dử dụng loại dây chống sét kết hợp cáp quang OPGW (Optical Ground Wire) và loại dây chống sét truyền thống CGW (Common Ground Wire) với mục đích bảo vệ quá điện áp khí quyển và truyền thông tin với các mục đích đã đƣợc nhắc đến ở Chƣơng I. Dây chống sét kết hợp cáp quang OPGW đƣợc nối đất tại mỗi vị trí cột, trong khi đó dây chống sét truyền thống CGW thƣờng đƣợc cách điện và chỉ nối đất tại một điểm (hoặc nối đất trực tiếp tại các cột). Việc sử dụng hai dây chống sét sẽ cải thiện góc bảo vệ của dây chống sét đối với các đƣờng dây cao áp và siêu cáo áp, do đó sẽ làm giảm suất cắt điện do quá điện áp khí quyển. CGW OPGW CGW OPGW D Hình 2.1: Bố trí dây chống sét, dây cáp quang trên đường dây truyền tải.

18 Nhiều nghiên cứu chỉ ra rằng tổn thất năng lƣợng sinh ra bởi dòng cảm ứng xuất hiện trên hệ thống điện khi sử dụng dây chống sét kết hợp cáp quang (OPGW) cũng nhƣ điện áp cảm ứng cao xuất hiện trên dây chống sét (CGW) là một vấn đề quan trọng cần tính toán và xem xét cụ thể. Vì vậy, cần thiết phải tiến hành nghiên cứu tách nối đất dây chống sét trên đƣờng dây truyền tải nhằm giảm tổn thất điện năng, đặc biệt là lƣới truyền tải 220kV-500kV ở Việt Nam. Do đặc tính nối đất tại mỗi vị trí cột tạo thành các mạch vòng kín nên sẽ xuất hiện một dòng điện cảm ứng xuất hiện và chảy trong dây chống sét và gây ra tổn thất năng lƣợng. Các tổn thất này là nhỏ so với tổn thất trên dây pha, tuy nhiên giảm đƣợc tổn thất này cũng tiết kiệm đƣợc các chi phí trong truyền tải điện năng.

Sự khép vòng của dòng điện cảm ứng trên dây chống sét đƣợc minh họa trên hình 2.2: Sự xuất hiện của dòng điện cảm ứng trên dây chống sét. Vì vậy, việc nghiên cứu tách nối đất của các dây chống sét là cần thiết nhằm giảm tổn thất trên lƣới truyền tải. LÝ THUYẾT TÍNH TOÁN ĐIỆN DUNG CỦA ĐƢỜNG DÂY CAO ÁP Điện dung của đƣờng dây và đất đƣợc xác định từ bài toán phân bố điện trƣờng không đồng nhất (do một phần không gian có điện môi là không khí, một phần là đất). Không khí là môi trƣờng cách điện nên điện dẫn suất γk rất bé, cỡ 10 -18 (1/Ω.cm), còn 19 đất là môi trƣờng dẫn điện, tuy dẫn điện kém nhƣng cũng có điện dẫn suất cỡ 10 7(1/Ω.cm), lớn gấp triệu lần so với không khí.

Nhƣ vậy so với không khí, mặt đất vẫn đƣợc xem là mặt phẳng dẫn lý tƣởng mà các đƣờng sức điện trƣờng khi tới mặt đất buộc phải vuông góc với nó (tại mặt đất điện trƣờng không có thành phần tiếp tuyến do mặt đất là mặt đẳng thế và có thế bằng không). Dùng phƣơng pháp soi gƣơng ta các điện tích ta sẽ có đƣợc sự phân bố điện trƣờng trong miền không khí nhƣ sau: + Lấp kín miền đất bằng miền không khí có hằng số điện môi là ε. + Soi gƣơng điện tích và đổi dấu. Từ đây ta sẽ các định đƣợc sự phân bố điện thế, điện trƣờng và xác định điện dung của hệ “dây dẫn-đất”.

Điện dung của hệ “3 dây-đất” có dây pha bố trí bất kỳ Xét một hệ “3 dây-đất”, mỗi dây có độ cao treo dây là hi, bán kính dây dẫn là ri và có điện tích trên một đơn vị dài là q i (với i=1, 2, 3) nhƣ trên hình 2.3: Điện dung của hệ “3 dây-đất” có dây pha bố trí bất kỳ. Đối với các đƣờng dây tải điện 3 pha dòng điện xoay chiều có dây dẫn bố trí theo sơ đồ đầu cột bất kỳ thì điện dung làm việc C 1, C2, C3 của các pha đƣợc xác định trên cơ sở giải hệ phƣơng trình Maxwell: 20  U1 =α11×q11 +α12 ×q12 +α13 ×q13  (2.1) U 2 =α 21×q 21 +α22 ×q 22 +α 23×q 23  U =α ×q +α ×q +α ×q  3 31 31 32 32 33 33 Trong đó αii , αik là các hệ số thế riêng và thế tƣơng hỗ của dây thứ i và dây thứ k, đƣợc xác định theo công thức sau đây: 1 2h 1 2h 1 2h α11 = ×ln 1 ; α 22 = ×ln 2 ; α33 = ×ln 3 (2.3) 2πε0 d23 1 D ' α13 =α 31  ×ln 13 2πε 0 d13 Trong trƣờng hợp biết các trƣớc giá trị hiệu điện thế U1, U2, U 3, giải hệ phƣơng trình 3 ẩn ta có thể xác định đƣợc đại lƣợng điện tích trên các dây dẫn nhƣ sau: 2 (α22α33 -α 23 )U1 +(α 23α13 -α33α12 )U 2 +(α12α 23 -α 22α13 )U3 q1 = (2.6) Δ Trong đó: 2 Δ  α 22 (α11α33  α13 )  2α13α12α23  α11α223  α33α12 2 Do dòng điện là 3 pha đối xứng, để xác định điện dung làm việc của 1 pha cần qi xác định đƣợc tỷ số (i=1,2,3) , các tỷ số này đƣợc xác định bằng cách giải hệ Ui phƣơng trình (2.7)  U2 Δ  2 3  2 3      q3 1  2 1 3 1 3    =  α11α22 -α12 +  -j  (α11α 23 -α12α13 )+  +j  (α 22α13 -α12α 23 )   U3 Δ  2 2  2 2   qi Trong ba công thức trên thì phần thực của các tỷ số chính là điện dung làm Ui việc của mỗi pha. Trƣờng hợp đƣờng dây có 3 pha hoán vị thì vị trí tƣơng đối của các pha với đất sẽ giống nhau, hệ số thế riêng trung bình sẽ bằng: α11  α22  α33 αii  3 Nếu bán kính dây dẫn ba pha bằng nhau thì r1=r2=r3=r, (m) thì: 3 D D 1 11' 22'  D33' αii = ln (2.8) 2πε 0 r Khi ba pha vận hành ở chế độ đối xứng thì: qA +qB +qC =0 Điện thế của mỗi pha là: + Pha A: UA =αii qA +αik (qB +qC )=q A (αii  αik ) + Pha B: UB =αiiq B +αik (qA +q C )=qB (αii  αik ) + Pha C: UC =αiiq C +α ik (qA +q B )=qC (αii -αik ) Từ trên ta xác định đƣợc điện dung thứ tự thuận của từng pha: qA 1 C0 = = (2.9) U A α ii -αik 22 Nếu xét đến hoán vị pha (đảo pha) thì vị trí tƣơng đối giữa các pha với nhau cũng sẽ giống nhau do đó ta có: 3 D D α12 +α 23 +α31 1 11' 22'  D33' αij =  ln (2.10) 3 2πε0 r Thay thế các giá trị của α ii ,α ik từ (2.11) 1 D  D 22 '  D33'  ln  3 d12  d 23  d 31 11'  r D12' ×D23' ×D31'  Trong đó: - Các kích thƣớc Dii', Dij' , dij đƣợc thể hiện nhƣ trên hình 2. - ε 0 : Hằng số điện môi tuyệt đối 1 ε0 = , (F/m) 4π×9×109 2.

Điện dung của hệ “3 dây-đất” có 3 pha bố trí nằm ngang Trƣờng hợp đƣờng dây không một mạch bố trí nằm ngang và các dây 1, 2, 3 trong Hình 2.1 tƣơng ứng với các dây pha A, B, C đƣợc sơ họa trong Hình 2.4: Điện dung của hệ “3 dây-đất” có 3 pha bố trí nằm ngang. 23 Các kích thƣớc trong công thức tính điện dung (2.8) sẽ đƣợc tính nhƣ sau: d12 =d AB =D; d23 =d BC =D; d31 =d AC =2D; D11' =D AA' =D22' =DBB' =D33' =D CC' =2H; D12' =D AB' = 4H 2 +D2 D 23' =D BC' = 4H 2 +D 2 D31' =DCA' = 4(H 2 +D 2 ) Thay các kích thƣớc trên vào công thức (2.11) ta có điện dung C 0 của hệ 3 dây đƣợc bố nằm ngang: 2πε 0 C0 = , (F/m) (2. Điện dung của hệ “3 dây-đất” có 3 pha bố trí thẳng đứng Đối với đƣờng dây 2 mạch có dây dẫn một mạch bố trí thẳng đứng. Trong trƣờng hợp này các dây pha 1, 2, 3 trong hình tƣơng ứng với các dây pha A, B, C của đƣờng dây 2 mạch đƣợc minh họa nhƣ Hình 2.

C1 C2 D B1 B2 D A1 A2 Dx Dx H A'1 A'2 B'1 B'2 C'1 C'2 Hình 2.5: Điện dung của hệ “dây-đất” có 3 pha bố trí thẳng đứng. 24 Khi đó các kích thƣớc trong công thức tính điện dung (2.8) đƣợc tính lại nhƣ sau: d12 =dA1B1 =D; d23 =d B1C1 =D; d31 =d A1C1 =2D; D11' =DA A ' =2H; D22' =D B B ' =2(H+D); D33' =D C C ' =2(H+2D); 1 1 1 1 1 1 D12' =DA B' =2H+D; D23' =D B C' =2H+3D; D31' =DC A' =2(H+D) 1 1 1 1 1 1 Thay các kích thƣớc trên vào công thức (2.8) và bỏ qua hỗ cảm giữa 2 mạch ta có điện dung C của hệ 3 dây pha bố trí thẳng đứng xác định bở biểu thức sau: 2πε 0 C0 = , (F/m) (2. Điện dung của đƣờng dây 3 pha dùng dây dẫn phân pha Dây phân pha có kết cấu một pha gồm n dây dẫn có bán kính r0, có độ cao so với mặt đất là h thì bán kính khung định vị đƣợc xác định bởi: a R= (2.14) π 2sin n Trong đó: a: khoảng cách giữa 2 dây nhỏ lân cận nhau. n: số dây trong một pha.

Gọi U, q là điện thế và điện tích trên đơn vị dài mỗi pha. Viết phƣơng trình Maxwell q cho các dây phân pha mà mỗi dây có điện thế U và điện tích : n q U1 = (α11 +α12 +.+α nn )=U n 25 Do khoảng cách giữa các dây phân pha (≤2R) rất bé so với độ cao treo dây phân pha nên ta có thể viết gần đúng các hệ số thế riêng và hệ số tƣơng hỗ giữa các dây phân nhỏ với nhau.6: Kết cấu của dây dẫn phân pha. 1 2h 1 2h α ii = ln i  ln 2πε 0 r0 2πε 0 r0 1 D 1 2h α ik = ln ik'  ln 2πε 0 d ik 2πε 0 d ik Từ hệ (2.15) ta có: nU 2πε0 nU 2πε 0 U q=  = (2.d n-1  n Trong đó d 1, d2, …, d n-1 là khoảng cách từ 1 dây trong chùm dây phân pha đến các dây còn lại trong chùm dây đó. Từ đây ta xác định đƣợc điện dung: C0= q = 2πε 0 (2.d   0 1 2 n-1  26 Điện dung hệ dây dẫn-đất có trị số bằng: q 2πε 0 C0= = (2.18) U  2h  ln    r  Từ công thức (2.18) ta thấy rằng dây phân pha đƣợc xem nhƣ 1 dây đơn với bán kính đẳng trị bằng: rdt = n r0 d1d 2 .
