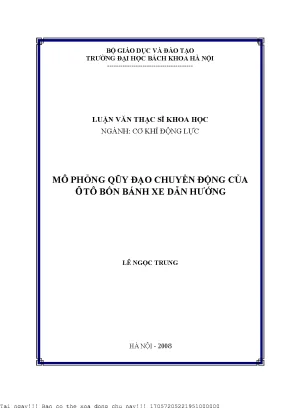

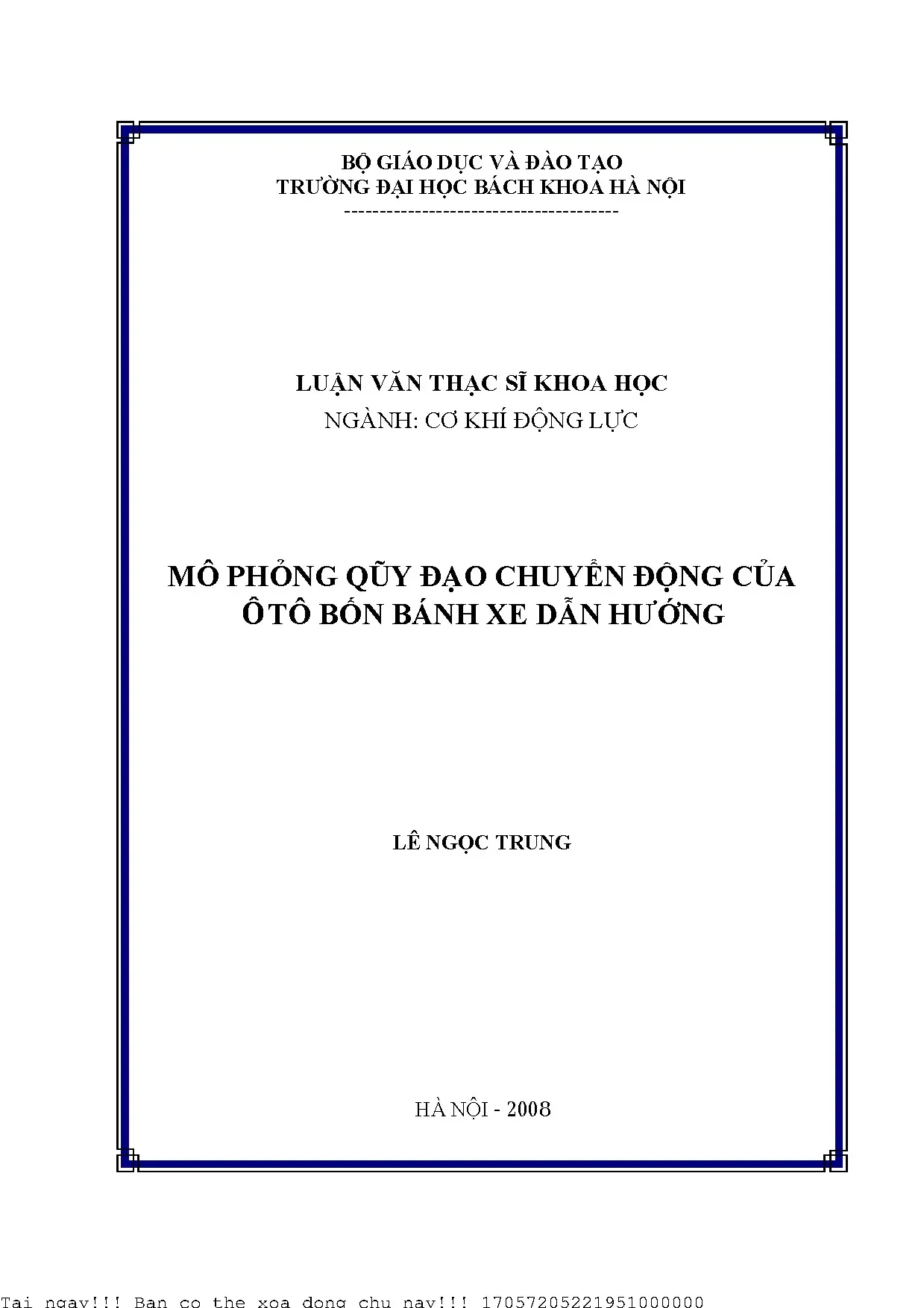

Mô Phỏng Quỹ Đạo Chuyển Động Của Ô Tô Bốn Bánh Dẫn Hướng

Chuyên khảo phân tích Mô phỏng quỹ đạo huyển động ủa ôtô bốn bánh xe dẫn hướng, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

• Tác giả: Lê Ngọc Trung
• Người hướng dẫn: TS. Hồ Hữu Hải
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Cơ Khí Động Lực
• Đề tài: Mô Phỏng Quỹ Đạo Chuyển Động Ô Tô Bốn Bánh Dẫn Hướng
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2008
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ VẤN ĐỀ NGHIÊN CỨU
• 1.1. Tai nạn giao thông và tính điều khiển ôtô
• 1.2. Vấn đề điều khiển hướng chuyển động của ôtô
• 1.3. Nội dung và mục tiêu nghiên cứu của đề tài
• 1.4. Phạm vi nghiên cứu
• 1.5. Phương pháp nghiên cứu
• 2. CHƯƠNG 2: MÔ HÌNH TOÁN HỌC VÀ MÔ HÌNH MÔ PHỎNG TRONG MÔI TRƯỜNG MATLAB – SIMULINK
• 2.1. Mô hình toán học thể hiện quan hệ động lực học của ôtô
• 2.1.1. Mô hình phẳng
• 2.1.2. Lực bên Si
• 2.1.3. Lực cản không khí
• 2.1.4. Lực ly tâm P j
• 2.1.5. Sự nghiêng thân xe và tải trọng thẳng đứng
• 2.2. Mô hình hệ thống lái bốn bánh xe dẫn hướng
• 2.2.1. Các trạng thái quay vòng của ô tô
• 2.2.2. Mối quan hệ giữa các bánh xe dẫn hướng
• 2.2.3. Mô hình bánh xe
• 2.2.3.1. Các chế độ làm việc của bánh xe
• 2.2.3.2. Các lực và mô men tác dụng lên bánh xe ôtô
• 2.2.3.3. Lực và mô men tác dụng lên bánh xe bị động
• 2.2.3.4. Lực và mô men tác dụng lên bánh xe chủ động
• 2.3. Mô hình mô phỏng chuyển động của ô tô trong matlab – simulink
• 2.3.1. Giới thiệu về phần mềm mô phỏng SIMULINK
• 2.3.2. Mô phỏng chuyển động của ô tô
• 2.3.2.1. Mô phỏng chuyển động khối thân xe
• 2.3.2.2. Hệ thống lái bốn bánh xe dẫn hướng (4WS)
• 2.3.2.3. Tải trọng thẳng đứng tác dụng lên các bánh xe
• 2.3.2.4. Góc lệch bên αi của bánh xe
• 2.3.2.5. Bánh xe
• 3. CHƯƠNG 3: MÔ PHỎNG MỘT SỐ TRƯỜNG HỢP CHUYỂN ĐỘNG ĐIỂN HÌNH
• 3.1. Trường hợp không có tác động của góc quay vành lái (β = 0), không có tác động của gió bên
• 3.2. Trường hợp xe chuyển động thẳng chịu tác động của gió bên
• 3.3. Trường hợp xe chuyển làn
• 3.3.1. Khi xe chuyển động với vận tốc v = 5m/s
• 3.3.2. Khi xe chuyển động với vận tốc v = 25m/s
• KẾT LUẬN
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC 1

Tóm tắt

I. Tổng Quan về Mô Phỏng Quỹ Đạo Xe Bốn Bánh Dẫn Hướng

Bài viết này trình bày tổng quan về mô phỏng quỹ đạo xe bốn bánh dẫn hướng. Đây là một lĩnh vực quan trọng trong nghiên cứu và phát triển hệ thống lái tự động và hỗ trợ lái xe an toàn. Việc mô phỏng quỹ đạo xe giúp các kỹ sư hiểu rõ hơn về hành vi của xe trong các điều kiện vận hành khác nhau, từ đó tối ưu hóa thiết kế hệ thống lái và cải thiện khả năng kiểm soát xe. Theo tài liệu gốc, việc nghiên cứu quỹ đạo chuyển động và tính ổn định hướng chuyển động có ý nghĩa lớn trong việc nghiên cứu nhằm nâng cao tính ổn định chuyển động của ôtô. Phần mềm mô phỏng quỹ đạo xe như MATLAB Simulink được sử dụng rộng rãi để xây dựng và phân tích các mô hình động học của xe. Các mô hình này bao gồm các yếu tố như hệ thống lái, hệ thống treo, lốp xe và điều kiện đường xá. Qua mô phỏng chuyển động ô tô, chúng ta có thể đánh giá hiệu quả của các thuật toán điều khiển quỹ đạo và khả năng phản ứng của xe trước các tình huống bất ngờ.

1.1. Ý nghĩa của mô phỏng quỹ đạo trong thiết kế ô tô

Việc mô phỏng quỹ đạo xe đóng vai trò then chốt trong giai đoạn thiết kế và thử nghiệm xe. Nó cho phép các nhà thiết kế kiểm tra và tinh chỉnh các thông số kỹ thuật của xe trước khi đưa vào sản xuất thực tế, giảm thiểu chi phí và thời gian phát triển. Mô phỏng chuyển động ô tô còn giúp xác định các giới hạn an toàn của xe và phát triển các hệ thống hỗ trợ lái xe như hệ thống chống bó cứng phanh (ABS) và hệ thống kiểm soát lực kéo (TCS).

1.2. Các ứng dụng của mô phỏng quỹ đạo xe bốn bánh dẫn hướng

Các ứng dụng của mô phỏng quỹ đạo xe bốn bánh dẫn hướng rất đa dạng, bao gồm: phát triển hệ thống lái tự động, nghiên cứu về an toàn giao thông, đào tạo lái xe và thiết kế đường đua. Trong lĩnh vực lái xe tự động, thuật toán dẫn hướng ô tô dựa trên các mô hình mô phỏng động lực học xe để lập kế hoạch đường đi và điều khiển xe một cách an toàn và hiệu quả. Trong lĩnh vực an toàn giao thông, mô phỏng va chạm xe giúp các nhà nghiên cứu hiểu rõ hơn về cơ chế gây tai nạn và phát triển các biện pháp phòng ngừa.

II. Thách Thức khi Mô Phỏng Quỹ Đạo Chuyển Động Ô tô Bốn Bánh

Mặc dù mô phỏng quỹ đạo chuyển động ô tô mang lại nhiều lợi ích, nhưng cũng đối mặt với không ít thách thức. Việc xây dựng một mô hình chính xác đòi hỏi sự hiểu biết sâu sắc về động lực học của xe, đặc tính của lốp xe và các yếu tố môi trường tác động. Theo luận văn, phần lớn các đề tài đều nghiên cứu dựa trên các giả thiết đơn giản hoá để đưa quá trình chuyển động của xe về chuyển động đơn giản, dẫn đến kết quả nghiên cứu còn nhiều hạn chế. Bên cạnh đó, việc điều khiển quỹ đạo xe trong thời gian thực đòi hỏi khả năng tính toán mạnh mẽ để xử lý các thuật toán phức tạp. Một thách thức khác là đảm bảo tính ổn định và độ tin cậy của hệ thống dẫn hướng xe tự hành trong các điều kiện vận hành khác nhau.

2.1. Độ chính xác của mô hình động học ô tô

Độ chính xác của mô hình động học ô tô là yếu tố then chốt ảnh hưởng đến chất lượng của mô phỏng quỹ đạo xe. Các mô hình đơn giản thường bỏ qua các yếu tố quan trọng như sự biến dạng của lốp xe, sự thay đổi của tải trọng và ảnh hưởng của hệ thống treo, dẫn đến kết quả mô phỏng không chính xác. Việc xây dựng một mô hình chính xác đòi hỏi phải sử dụng các phương pháp mô hình hóa phức tạp và dữ liệu thực nghiệm đáng tin cậy.

2.2. Ảnh hưởng của điều kiện môi trường đến mô phỏng

Điều kiện môi trường như độ bám đường, gió và độ dốc của mặt đường có thể ảnh hưởng đáng kể đến quỹ đạo chuyển động xe bốn bánh. Các mô hình mô phỏng cần phải tính đến các yếu tố này để đảm bảo tính chính xác và độ tin cậy. Việc thu thập dữ liệu về điều kiện môi trường và tích hợp chúng vào mô hình mô phỏng là một thách thức không nhỏ.

2.3. Tính toán thời gian thực cho điều khiển quỹ đạo

Để điều khiển quỹ đạo xe trong thời gian thực, các thuật toán điều khiển cần phải được thực thi một cách nhanh chóng và hiệu quả. Điều này đòi hỏi khả năng tính toán mạnh mẽ và các phương pháp tối ưu hóa thuật toán. Việc phát triển các thuật toán điều khiển thời gian thực là một lĩnh vực nghiên cứu đang được quan tâm.

III. Phương Pháp Mô Hình Hóa Quỹ Đạo Chuyển Động Ô Tô 4 Bánh

Có nhiều phương pháp mô hình hóa quỹ đạo chuyển động ô tô bốn bánh, mỗi phương pháp có ưu điểm và nhược điểm riêng. Các phương pháp phổ biến bao gồm: mô hình động học, mô hình động lực học và mô hình dựa trên phần tử hữu hạn. Mô hình động học tập trung vào mối quan hệ giữa vị trí, vận tốc và gia tốc của xe, trong khi mô hình động lực học xem xét các lực và mô men tác dụng lên xe. Mô hình dựa trên phần tử hữu hạn cho phép mô phỏng chi tiết các thành phần của xe, nhưng đòi hỏi nhiều tài nguyên tính toán. Theo luận văn, mô hình phẳng của ôtô được thể hiện trên hình (2-2), các lực tác dụng lên ô tô như Lực dọc Fi; lực bên Si; lực cản lăn P fi; mô men cản quay của các bánh xe (Msi ).

3.1. Mô hình động học trong mô phỏng quỹ đạo xe

Mô hình động học là một phương pháp đơn giản và hiệu quả để mô phỏng quỹ đạo xe trong các điều kiện vận hành ổn định. Nó bỏ qua các yếu tố động lực học phức tạp và tập trung vào mối quan hệ hình học giữa các bánh xe và thân xe. Mô hình động học thường được sử dụng trong các ứng dụng lập kế hoạch đường đi và dẫn hướng xe tự hành.

3.2. Mô hình động lực học cho phân tích chuyên sâu

Mô hình động lực học cung cấp một cái nhìn chi tiết hơn về hành vi của xe, bằng cách xem xét các lực và mô men tác dụng lên xe. Nó cho phép mô phỏng các hiện tượng như trượt bánh, lật xe và mất ổn định. Mô hình động lực học thường được sử dụng trong các ứng dụng nghiên cứu về an toàn giao thông và phát triển hệ thống kiểm soát ổn định điện tử (ESC).

3.3. Sử dụng phần mềm Matlab Simulink trong mô phỏng

MATLAB Simulink là một công cụ mạnh mẽ để xây dựng và mô phỏng các hệ thống động học, bao gồm cả ô tô. Nó cung cấp một thư viện rộng lớn các khối chức năng và công cụ phân tích, cho phép các kỹ sư xây dựng các mô hình phức tạp và phân tích hiệu suất của chúng. MATLAB Simulink được sử dụng rộng rãi trong cả nghiên cứu và công nghiệp.

IV. Ứng Dụng Mô Phỏng Quỹ Đạo vào Điều Khiển Hướng Xe

Các kết quả mô phỏng quỹ đạo xe có thể được sử dụng để phát triển các thuật toán điều khiển hướng xe hiệu quả. Các thuật toán này có thể được sử dụng để điều khiển xe một cách tự động hoặc để hỗ trợ người lái trong các tình huống khó khăn. Theo luận văn, việc mô phỏng quỹ đạo chuyển động của ôtô bốn bánh xe dẫn hướng khi quay vòng là vấn đề được nhiều đề tài nghiên cứu cả trong nước và quốc tế. Một ứng dụng quan trọng là phát triển hệ thống lái tự động, cho phép xe tự động di chuyển trên đường mà không cần sự can thiệp của người lái.

4.1. Phát triển hệ thống lái tự động nhờ mô phỏng

Mô phỏng quỹ đạo xe đóng vai trò quan trọng trong việc phát triển hệ thống lái tự động. Nó cho phép các kỹ sư thử nghiệm và tinh chỉnh các thuật toán điều khiển trong môi trường ảo, trước khi triển khai chúng trên xe thực tế. Thuật toán dẫn hướng ô tô có thể được kiểm tra và tối ưu hóa thông qua mô phỏng chuyển động ô tô.

4.2. Hỗ trợ lái xe an toàn bằng dự đoán quỹ đạo

Các hệ thống hỗ trợ lái xe an toàn có thể sử dụng mô phỏng quỹ đạo xe để dự đoán quỹ đạo của xe và cảnh báo người lái về các nguy cơ tiềm ẩn. Ví dụ, hệ thống cảnh báo va chạm có thể sử dụng mô phỏng va chạm xe để đánh giá mức độ nghiêm trọng của một vụ va chạm sắp xảy ra và kích hoạt các biện pháp phòng ngừa.

4.3. Tối ưu hóa quỹ đạo trong các tình huống khẩn cấp

Mô phỏng quỹ đạo xe có thể được sử dụng để tối ưu hóa quỹ đạo của xe trong các tình huống khẩn cấp, chẳng hạn như phanh gấp hoặc tránh chướng ngại vật. Các thuật toán điều khiển có thể sử dụng mô phỏng để tìm ra quỹ đạo an toàn nhất và điều khiển xe theo quỹ đạo đó.

V. Kết Quả Nghiên Cứu và Triển Vọng Mô Phỏng Quỹ Đạo Xe

Các nghiên cứu về mô phỏng quỹ đạo xe bốn bánh dẫn hướng đã đạt được nhiều tiến bộ đáng kể trong những năm gần đây. Tuy nhiên, vẫn còn nhiều lĩnh vực cần được nghiên cứu và phát triển thêm. Theo luận văn, với mong muốn góp phần nâng cao chất lượng nghiên cứu, khảo sát của hệ thống đem lại các kết quả tương đối chính xác gắn liền với thực tế. Một trong những triển vọng quan trọng là phát triển các mô hình mô phỏng chính xác hơn và các thuật toán điều khiển hiệu quả hơn. Ngoài ra, việc tích hợp mô phỏng quỹ đạo xe với các công nghệ khác như cảm biến và trí tuệ nhân tạo cũng hứa hẹn nhiều ứng dụng tiềm năng.

5.1. So sánh kết quả mô phỏng với dữ liệu thực nghiệm

Để đánh giá độ chính xác của các mô hình mô phỏng quỹ đạo xe, cần phải so sánh kết quả mô phỏng với dữ liệu thực nghiệm thu được từ các thử nghiệm trên xe thực tế. Sự khác biệt giữa kết quả mô phỏng và dữ liệu thực nghiệm có thể được sử dụng để cải thiện mô hình mô phỏng.

5.2. Phát triển các thuật toán điều khiển quỹ đạo tiên tiến

Các thuật toán điều khiển quỹ đạo xe cần phải liên tục được cải thiện để đáp ứng các yêu cầu ngày càng cao về hiệu suất và an toàn. Các thuật toán tiên tiến có thể sử dụng các kỹ thuật như học máy và điều khiển thích nghi để điều khiển xe một cách thông minh và linh hoạt.

5.3. Tích hợp mô phỏng với cảm biến và trí tuệ nhân tạo

Việc tích hợp mô phỏng quỹ đạo xe với các cảm biến và trí tuệ nhân tạo có thể tạo ra các hệ thống lái tự động thông minh và an toàn hơn. Các cảm biến có thể cung cấp thông tin về môi trường xung quanh, trong khi trí tuệ nhân tạo có thể sử dụng thông tin này để lập kế hoạch đường đi và điều khiển xe.

VI. Kết Luận và Hướng Phát Triển Mô Phỏng Quỹ Đạo Ô Tô

Mô phỏng quỹ đạo xe bốn bánh dẫn hướng là một lĩnh vực nghiên cứu quan trọng với nhiều ứng dụng tiềm năng. Bằng cách xây dựng các mô hình chính xác và phát triển các thuật toán điều khiển hiệu quả, chúng ta có thể cải thiện an toàn giao thông, nâng cao hiệu suất của xe và phát triển các hệ thống lái tự động thông minh. Theo luận văn, kết quả của đề tài có thể làm cơ sở cho các nghiên cứu tiếp theo về ổn định hướng chuyển động của ôtô, làm tài liệu giảng dậy cho các trường Đại học và Cao đẳng, trung tâm đào tạo nghề… Các hướng phát triển trong tương lai bao gồm: phát triển các mô hình mô phỏng động lực học xe phức tạp hơn, tích hợp mô phỏng với các công nghệ khác và nghiên cứu về các ứng dụng mới của mô phỏng quỹ đạo xe.

6.1. Tóm tắt các kết quả nghiên cứu chính

Bài viết đã trình bày tổng quan về mô phỏng quỹ đạo xe bốn bánh dẫn hướng, bao gồm các phương pháp mô hình hóa, các ứng dụng và các thách thức. Các kết quả nghiên cứu cho thấy rằng mô phỏng quỹ đạo xe là một công cụ mạnh mẽ để phát triển các hệ thống lái tự động và hỗ trợ lái xe an toàn.

6.2. Đề xuất các hướng nghiên cứu tiếp theo trong lĩnh vực

Các hướng nghiên cứu tiếp theo trong lĩnh vực mô phỏng quỹ đạo xe bao gồm: phát triển các mô hình mô phỏng chính xác hơn, tích hợp mô phỏng với các công nghệ khác và nghiên cứu về các ứng dụng mới của mô phỏng quỹ đạo xe.

6.3. Tầm quan trọng của mô phỏng quỹ đạo trong tương lai

Mô phỏng quỹ đạo xe sẽ đóng vai trò ngày càng quan trọng trong tương lai, khi các hệ thống lái tự động trở nên phổ biến hơn. Mô phỏng sẽ giúp các kỹ sư phát triển các hệ thống lái tự động an toàn và hiệu quả hơn, đồng thời giảm thiểu chi phí và thời gian phát triển.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển kinh tế và hội nhập quốc tế, số lượng ôtô tại Việt Nam tăng nhanh, đạt khoảng 120.000 xe tính đến tháng 7 năm 2008. Mật độ giao thông gia tăng cùng với chất lượng đường bộ được cải thiện và công suất xe ngày càng lớn đã đặt ra yêu cầu cao về tính ổn định chuyển động của ôtô nhằm đảm bảo an toàn giao thông. Tai nạn giao thông (TNGT) là một trong những nguyên nhân gây tử vong hàng đầu trên thế giới, với khoảng 1,2 triệu người chết và 50 triệu người bị thương mỗi năm, trong đó Việt Nam có tỷ lệ tử vong do TNGT cao nhất thế giới, trung bình 33 người chết mỗi ngày.

Vấn đề điều khiển hướng chuyển động của ôtô, đặc biệt là quỹ đạo chuyển động của xe bốn bánh dẫn hướng, có vai trò quan trọng trong việc nâng cao tính ổn định và an toàn khi vận hành. Mục tiêu nghiên cứu của luận văn là xây dựng mô hình toán học và mô phỏng quỹ đạo chuyển động của ôtô bốn bánh xe dẫn hướng trong môi trường Matlab-Simulink, khảo sát ảnh hưởng của vận tốc và hệ thống lái 4 bánh so với 2 bánh dẫn hướng, từ đó xác định vận tốc nguy hiểm và đề xuất giải pháp nâng cao tính ổn định chuyển động. Phạm vi nghiên cứu tập trung vào mô phỏng lý thuyết quỹ đạo chuyển động của ôtô trong điều kiện vận hành điển hình, không bao gồm thực nghiệm thực tế do giới hạn về thời gian và kinh phí.

Nghiên cứu có ý nghĩa thiết thực trong việc cung cấp cơ sở khoa học cho các đề tài tiếp theo về ổn định hướng chuyển động, đồng thời làm tài liệu tham khảo cho giảng dạy và đào tạo trong lĩnh vực cơ khí động lực và kỹ thuật ôtô.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình động lực học ôtô, bao gồm:

• Mô hình động lực học phẳng của ôtô: Mô tả các lực tác dụng lên xe trong mặt phẳng ngang, gồm lực dọc, lực bên, lực cản lăn, lực cản không khí và mô men quán tính quanh trục thẳng đứng. Các phương trình chuyển động tịnh tiến và quay thân xe được thiết lập dựa trên cân bằng lực và mô men.

• Mô hình hệ thống lái bốn bánh xe dẫn hướng (4WS): Phân tích các trạng thái quay vòng của ôtô, mối quan hệ góc quay bánh xe cầu trước và cầu sau, so sánh với hệ thống lái hai bánh xe dẫn hướng (2WS). Mô hình này giúp tăng tính ổn định và khả năng quay vòng ngoặt của xe.

• Mô hình bánh xe đàn hồi: Xem xét các lực và mô men tác dụng lên bánh xe trong quá trình lăn trên mặt đường, bao gồm lực dọc, lực bên, mô men kéo và lực cản lăn. Mô hình tính toán góc lệch bên bánh xe dựa trên đặc tính lốp thực nghiệm, sử dụng bảng lookup table để mô phỏng mối quan hệ phi tuyến giữa lực, tải trọng, độ trượt và góc lệch bên.

Các khái niệm chính bao gồm: lực ly tâm, góc lệch bên bánh xe, lực cản không khí, mô men quán tính, góc quay vành lái, và các trạng thái quay vòng (quay vòng đủ, quay vòng thiếu, quay vòng thừa).

Phương pháp nghiên cứu

Luận văn sử dụng phương pháp nghiên cứu mô phỏng dựa trên mô hình toán học được xây dựng trong môi trường Matlab-Simulink. Cỡ mẫu dữ liệu đầu vào được chọn lọc từ tài liệu nghiên cứu an toàn giao thông Mỹ, đảm bảo tính đại diện cho các trường hợp vận hành điển hình.

Phương pháp phân tích bao gồm:

• Thiết lập mô hình toán học động lực học ôtô bốn bánh xe dẫn hướng, bao gồm các phương trình chuyển động tịnh tiến và quay thân xe.

• Xây dựng mô hình mô phỏng hệ thống lái 4WS và 2WS, mô phỏng các lực tác dụng lên bánh xe dựa trên đặc tính lốp thực nghiệm.

• Mô phỏng các trường hợp chuyển động điển hình: xe chuyển động thẳng không có tác động góc quay và gió bên, xe chuyển động thẳng chịu tác động gió bên, xe chuyển làn với các vận tốc khác nhau.

• Phân tích kết quả mô phỏng để đánh giá ảnh hưởng của vận tốc, góc quay và hệ thống lái đến quỹ đạo và tính ổn định chuyển động.

Thời gian nghiên cứu tập trung trong năm 2008 tại Bộ môn Ôtô và Xe máy chuyên dụng, Viện Cơ khí Động lực, Trường Đại học Bách Khoa Hà Nội, dưới sự hướng dẫn của TS Hồ Hữu Hải.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của góc quay vành lái và gió bên đến quỹ đạo chuyển động: Khi không có tác động của góc quay vành lái (β = 0) và gió bên, xe chuyển động thẳng với vận tốc 15 m/s, gia tốc bên và góc nghiêng thân xe gần bằng 0, quỹ đạo ổn định. Khi có gió bên tác động, lực gió lên đến khoảng 1000 N gây ra góc nghiêng ngang thân xe lên đến 0,6 độ và gia tốc bên khoảng 0,4 m/s², làm lệch quỹ đạo chuyển động.

2. So sánh hệ thống lái 4WS và 2WS: Mô phỏng cho thấy hệ thống lái 4 bánh xe dẫn hướng có quỹ đạo chuyển động linh hoạt và ổn định hơn so với hệ thống lái 2 bánh xe dẫn hướng, đặc biệt khi xe chuyển làn hoặc quay vòng ở vận tốc cao. Hệ thống 4WS giúp giảm hiện tượng quay vòng thừa, tăng tính ổn định ngang.

3. Ảnh hưởng của vận tốc đến tính ổn định chuyển động: Ở vận tốc thấp (v = 5 m/s), xe chuyển làn với hệ thống 4WS và 2WS đều ổn định, nhưng khi vận tốc tăng lên 25 m/s, hệ thống 2WS dễ xảy ra mất ổn định do lực ly tâm lớn, trong khi hệ thống 4WS duy trì quỹ đạo ổn định hơn nhờ điều khiển góc quay bánh xe cầu sau phù hợp.

4. Phân bố tải trọng và góc nghiêng thân xe: Sự nghiêng thân xe do lực ly tâm và gió bên làm thay đổi tải trọng thẳng đứng lên các bánh xe, ảnh hưởng đến lực bám và lực bên tác dụng lên bánh xe, từ đó ảnh hưởng đến quỹ đạo chuyển động và tính ổn định của xe.

Thảo luận kết quả

Kết quả mô phỏng cho thấy mô hình toán học và mô phỏng trong Matlab-Simulink phản ánh tương đối chính xác các hiện tượng động lực học của ôtô bốn bánh xe dẫn hướng trong các điều kiện vận hành khác nhau. Việc sử dụng mô hình bánh xe đàn hồi với bảng lookup table dựa trên đặc tính thực nghiệm giúp mô phỏng lực tác dụng lên bánh xe sát với thực tế.

So sánh với các nghiên cứu trước đây, luận văn đã khắc phục hạn chế khi xét đến ảnh hưởng của góc lệch bên bánh xe và gió bên, đồng thời mô phỏng hệ thống lái 4WS đầy đủ hơn. Kết quả mô phỏng có thể được trình bày qua các biểu đồ gia tốc bên, góc nghiêng thân xe, lực gió theo thời gian và quỹ đạo chuyển động trên mặt phẳng, giúp trực quan hóa ảnh hưởng của các yếu tố đến tính ổn định.

Ý nghĩa của nghiên cứu là cung cấp cơ sở khoa học để thiết kế và điều khiển hệ thống lái 4WS nhằm nâng cao an toàn giao thông, giảm thiểu tai nạn do mất ổn định hướng chuyển động, đặc biệt ở vận tốc cao và điều kiện đường phức tạp.

Đề xuất và khuyến nghị

1. Phát triển hệ thống lái 4 bánh xe dẫn hướng thông minh: Áp dụng công nghệ điều khiển điện tử và cảm biến để tự động điều chỉnh góc quay bánh xe cầu sau theo vận tốc và góc quay vành lái, nhằm tối ưu hóa quỹ đạo chuyển động và tăng tính ổn định. Thời gian triển khai trong 2-3 năm, chủ thể là các nhà sản xuất ôtô và viện nghiên cứu.

2. Nâng cao chất lượng lốp xe và kiểm soát áp suất lốp: Đảm bảo lốp xe luôn trong trạng thái tốt, tránh hiện tượng nổ lốp hoặc lốp non gây mất ổn định hướng. Khuyến nghị kiểm tra định kỳ và áp dụng hệ thống giám sát áp suất lốp (TPMS). Thời gian thực hiện liên tục, chủ thể là người sử dụng và các trung tâm bảo dưỡng.

3. Tăng cường đào tạo và nâng cao nhận thức người lái xe: Tập huấn kỹ năng điều khiển xe với hệ thống lái 4WS, nhận biết vận tốc nguy hiểm và cách xử lý khi mất ổn định. Thời gian triển khai trong 1-2 năm, chủ thể là các trung tâm đào tạo lái xe và cơ quan quản lý giao thông.

4. Mở rộng nghiên cứu thực nghiệm và mô phỏng nâng cao: Kết hợp mô phỏng với thử nghiệm thực tế trên đường thử để hiệu chỉnh mô hình, nghiên cứu thêm ảnh hưởng của các yếu tố môi trường như đường trơn, gió mạnh, tải trọng thay đổi. Thời gian nghiên cứu 3-5 năm, chủ thể là viện nghiên cứu và trường đại học.

Đối tượng nên tham khảo luận văn

1. Các nhà nghiên cứu và giảng viên ngành cơ khí động lực, kỹ thuật ôtô: Sử dụng làm tài liệu tham khảo để phát triển các đề tài nghiên cứu về động lực học ôtô, hệ thống lái và an toàn giao thông.

2. Sinh viên cao học và đại học chuyên ngành cơ khí, ôtô: Học tập mô hình toán học, phương pháp mô phỏng và ứng dụng Matlab-Simulink trong nghiên cứu kỹ thuật ôtô.

3. Các kỹ sư thiết kế và phát triển sản phẩm ôtô: Áp dụng kết quả nghiên cứu để cải tiến hệ thống lái, thiết kế bánh xe và lốp xe nhằm nâng cao tính ổn định và an toàn.

4. Cơ quan quản lý giao thông và đào tạo lái xe: Tham khảo để xây dựng chương trình đào tạo, nâng cao nhận thức về an toàn giao thông và kỹ năng điều khiển xe trong các điều kiện vận hành khác nhau.

Câu hỏi thường gặp

1. Mô hình toán học trong luận văn có áp dụng được cho các loại xe khác không?
   Mô hình được xây dựng chủ yếu cho ôtô con bốn bánh xe dẫn hướng, tuy nhiên với điều chỉnh tham số như kích thước, khối lượng, có thể áp dụng cho các loại xe tương tự. Ví dụ, các xe tải nhẹ có thể sử dụng mô hình với hiệu chỉnh tải trọng và kích thước.

2. Hệ thống lái 4WS có ưu điểm gì so với 2WS?
   Hệ thống 4WS giúp tăng khả năng quay vòng ngoặt ở vận tốc thấp và nâng cao tính ổn định hướng chuyển động ở vận tốc cao, giảm hiện tượng quay vòng thừa và mất kiểm soát. Mô phỏng cho thấy quỹ đạo chuyển động của xe 4WS ổn định hơn rõ rệt.

3. Ảnh hưởng của gió bên đến ổn định chuyển động như thế nào?
   Gió bên tạo lực ngang lên thân xe, gây góc nghiêng ngang và gia tốc bên, làm lệch quỹ đạo chuyển động. Mô phỏng cho thấy lực gió lên đến 1000 N có thể làm góc nghiêng thân xe tăng 0,6 độ và gia tốc bên 0,4 m/s², ảnh hưởng đáng kể đến an toàn.

4. Phương pháp mô phỏng sử dụng Matlab-Simulink có ưu điểm gì?
   Matlab-Simulink cho phép xây dựng mô hình động lực học phức tạp, mô phỏng đa trường hợp vận hành, dễ dàng điều chỉnh tham số và trực quan hóa kết quả qua đồ thị, giúp phân tích sâu sắc các yếu tố ảnh hưởng đến quỹ đạo chuyển động.

5. Làm thế nào để xác định vận tốc nguy hiểm của ôtô?
   Vận tốc nguy hiểm được xác định qua mô phỏng quỹ đạo chuyển động và tính ổn định hướng, khi lực ly tâm vượt quá giới hạn bám của bánh xe dẫn đến trượt hoặc mất kiểm soát. Kết quả mô phỏng cho thấy vận tốc trên 25 m/s với hệ thống 2WS dễ gây mất ổn định, trong khi 4WS có thể nâng cao giới hạn này.

Kết luận

• Luận văn đã xây dựng thành công mô hình toán học và mô phỏng quỹ đạo chuyển động của ôtô bốn bánh xe dẫn hướng trong môi trường Matlab-Simulink, phản ánh chính xác các yếu tố động lực học và ảnh hưởng của hệ thống lái.

• Kết quả mô phỏng cho thấy hệ thống lái 4WS vượt trội hơn 2WS về tính ổn định và khả năng điều khiển quỹ đạo, đặc biệt ở vận tốc cao và trong các trường hợp chuyển làn, quay vòng.

• Ảnh hưởng của gió bên và góc lệch bên bánh xe được mô phỏng chi tiết, góp phần nâng cao hiểu biết về các yếu tố ảnh hưởng đến an toàn giao thông.

• Đề xuất các giải pháp phát triển hệ thống lái thông minh, nâng cao chất lượng lốp xe, đào tạo người lái và mở rộng nghiên cứu thực nghiệm để ứng dụng thực tế.

• Các bước tiếp theo bao gồm thử nghiệm thực tế, hoàn thiện mô hình và phát triển hệ thống điều khiển tự động nhằm nâng cao an toàn và hiệu suất vận hành ôtô.

Hành động ngay: Các nhà nghiên cứu và kỹ sư trong lĩnh vực ôtô nên áp dụng kết quả nghiên cứu để cải tiến thiết kế và điều khiển hệ thống lái, đồng thời phối hợp với các cơ quan đào tạo để nâng cao nhận thức an toàn giao thông.

Trích đoạn nội dung tài liệu

Chương 1. Tổng quan về vấn đề nghiên cứu 1. Tai nạn giao thông và tính điều khiển ôtô 1. Tai nạn giao thông Tai nạn giao thông (TNGT) đã có từ rất lâu trong lịch sử dưới nhiều hình thức khác nhau.

Tuy nhiên, hiện tại vẫn chưa có một định nghĩa thật chính xác có thể lột tả hết những đặc tính của nó. Về cơ bản tai nạn giao thông có những đặc tính như: - Được thực hiện bằng những hành vi cụ thể. - Gây ra những thiệt hại nhất định về tính mạng, sức khỏe con người, vật, tài sản. - Chủ thể trực tiếp thực hiện hành vi cuối cùng trong vụ tai nạn giao thông cụ thể phải là đối tượng đang tham gia vào hoạt động giao thông.

- Xét về lỗi, chỉ có thể là lỗi vô ý hoặc là không có lỗi, không thể là lỗi cố ý. Năm 1896, tại Anh chiếc ô tô chạy thử sau khi xuất xưởng đã cán chết 2 người. Và 3 năm sau, ở Mỹ mới lại có một người chết do ô tô gây nên, từ đó những cái chết do phương tiện giao thông gây nên ngày một nhiều. Và ngày nay, TNGT đã trở nên phức tạp, đa dạng hơn rất nhiều, có thể là tai nạn ô tô, xe 2 bánh, tàu hỏa hay máy bay.

Nó đang là một hiểm họa không chỉ cho riêng một quốc gia nào mà là của cả thế giới, tuy nhiên TNGT vẫn tập trung chủ yếu ở các nước đang phát triển và các nước kém phát triển, đặc biệt là các quốc gia ở châu Á như: Trung Quốc, Ấn Độ, Việt Nam, Thái Lan. 3 4 Trên phạm vi toàn cầu, TNGT là một trong những nguyên nhân gây tử vong nhiều nhất cho người trưởng thành (trung bình làm chết trên dưới 1 triệu và bị thương hàng chục triệu người mỗi năm) chỉ tính riêng trong năm 2002, tai nạn giao thông trên thế giới đã làm cho 1,2 triệu người thiệt mạng và 50 triệu người bị thương. Hàng năm, số vụ tai nạn giao thông lại tăng thêm 10% (con số này ở các nước nghèo và đang phát triển cao hơn tỉ lệ ở các nước công nghiệp phát triển). Số người chết vì TNGT trên 1 triệu người dân (năm 1996) Anh Mỹ Đức Ý Pháp Việt Nam Tây Ban Nha Nhật Bản 92 183 126 119 198 80 230 92 Phổ biến nhất hiện nay ở phần lớn các quốc gia là tai nạn giao thông đường bộ, loại tai nạn này thường xảy ra đối với ô tô và xe gắn máy 2 bánh.

Ngoài ra còn có các loại TNGT khác như TNGT đường sắt, TNGT đường thuỷ, TNGT đường hàng không. Tai nạn giao thông đã trở thành vấn đề lớn của quốc gia, Tổ chức Y tế Thế giới đã kêu gọi Việt Nam có biện pháp hiệu quả để giảm thiểu tổn thất nhân mạng trong các vụ tai nạn giao thông hiện đã trở thành một đại dịch vấn đề nghiêm trọng quốc gia. Bản tin của AFP trích thuật số liệu của Ủy ban An toàn Giao thông Quốc gia cho biết Việt Nam có tỉ lệ các vụ tử vong vì tai nạn giao thông cao nhất thế giới với bình quân 33 trường hợp tử vong mỗi ngày, trong số hơn 12,300 nạn nhân của các vụ 4 5 tai nạn giao thông trong năm 2007. Giám đốc Văn phòng Tổ chức Y tế Thế giới tại Việt Nam, ông Hans Troedsson, phát biểu tại buổi khai mạc Tuần lễ An toàn Giao thông Đường bộ Toàn cầu của Liên Hiệp Quốc rằng tai nạn giao thông ở Việt Nam đã lên tới tỉ lệ của một đại dịch.

Phải nói thêm rằng an toàn trên đường bộ không chỉ là vấn đề về sức khỏe mà còn là vấn đề kinh tế xã hội, ông đã trích dẫn thống kê của Ngân hàng Thế giới cho thấy hàng năm Việt Nam thiệt hại khoảng 850 triệu đô la vì các vụ tai nạn giao thông. Việc không tuân thủ luật lệ giao thông và lái xe quá tốc độ, vượt ẩu, quay vòng ngoặt thường xuyên xảy ra trên khắp đất nước. Trong các vụ tai nạn giao thông gây nhiều tổn thất về người và tài sản chủ yếu là do ôtô. Tai nạn giao thông có thể do nhiều nguyên nhân: Như do yếu tố môi trường, do người lái, do các hệ thống của ôtô….

Yếu tố người lái chịu tác động của ý thức xã hội, trình độ kỹ thuật lái xe và trạng thái tâm sinh lý của người điều khiển. Yếu tố này thường được cả cộng đồng chăm lo thông qua thể chế pháp lý, giáo dục xã hội… Yếu tố môi trường gồm đường xá, thời tiết, môi trường xung quanh….và phụ thuộc vào đời sống kinh tế xã hội của quốc gia. Khi điều kiện cơ sở vật chất hạ tầng phát triển thì yếu tố này có hai mặt: Cho phép nâng cao năng suất vận tải, nhưng lại tạo điều kiện gia tăng tai nạn giao thông. Để hạn chế các tai nạn giao thông trong trường hợp này phải nâng cao chất lượng kỹ thuật xe.

Trong đó tính ổn định hướng của ôtô là yếu tố ảnh hưởng lớn đến quỹ đạo chuyển động của xe, nguyên nhân chính gây ra các vụ tai nạn giao thông. Vấn đề điều khiển hướng chuyển động của ôtô Vấn đề điều khiển hướng chuyển động của ôtô có liên quan trực tiếp đến quỹ đạo chuyển động, khả năng chuyển động ổn định và an toàn của ôtô. Sự chuyển động của ô tô trên đường đòi hỏi người lái phải luôn luôn tập trung quan sát và điều chỉnh góc quay vành lái. Khi nâng cao tốc độ chuyển động cần thiết phải đảm bảo mối tương quan giữa quỹ đạo chuyển động và góc quay vành lái.

Nếu người lái sơ sẩy mất tập trung dẫn đến mất quỹ đạo chuyển động có thể gây ra tai nạn. Trong thực tế khi xe chuyển động với vận tốc cao, vào đường vòng, gặp chướng ngại vật hoặc phanh gấp dẫn đến bó lết bánh xe làm mất khả năng điều khiển hướng chuyển động hoặc chịu gia tốc hướng tâm lớn dẫn đến hiện tượng trượt bên có thể gây lật xe. Ổn định hướng liên quan đến nhiều yếu tố như do lốp, do hệ thống lái, hệ thống phanh….Theo thống kê có khoảng 50% các tai nạn giao thông là liên quan đến lốp xe: do nổ lốp, lốp non, kết cấu lốp…. Lốp non dẫn đến hiện tượng quay vòng không chính xác gây mất ổn định hướng.

Vì vậy việc mô phỏng quỹ đạo chuyển động của ôtô bốn bánh xe dẫn hướng khi quay vòng là vấn đề được nhiều đề tài nghiên cứu cả trong nước và quốc tế. Ở Việt Nam, vấn đề này đã được nhiều nhà khoa học quan tâm ở các mức độ khác nhau. Năm 2001, tác giả: Đàm Hoàng Phúc đã nghiên cứu quỹ đạo và xác định hành lang quét nhằm xác định quỹ đạo chuyển động của ôtô con khi chuyển động trên đường với các vận tốc khác nhau. Về cơ bản đề tài đã mô phỏng được quỹ đạo chuyển động của xe con hai bánh dẫn hướng 6 7 với các vận tốc khác nhau, với các góc đánh lái khác nhau khi quay vòng chịu tác dụng của lực ly tâm và lực bên, nhưng chưa xét đến trường hợp bốn bánh dẫn hướng và ảnh hưởng của góc lệch bên bánh xe dẫn hướng.

Nguyễn Quang Hưng năm 2007 đã nghiên cứu mô phỏng hệ thống lái bốn bánh xe dẫn hướng dùng cho ôtô con. Tác giả đã đã nghiên cứu xác lập quan hệ góc quay dẫn hướng bánh xe cầu sau theo góc quay cầu trước và vận tốc chuyển động của ô tô, tổng hợp bộ điều khiển hướng bánh xe cầu sau trên cơ sở lô gíc mờ bằng công cụ fuzzy control toolbox của Matlab, xây dựng mô hình mô phỏng hệ thống điều khiển bánh xe cầu sau dẫn hướng và mô phỏng hệ thống một số trường hợp làm việc điển hình bằng công cụ Matlab-simulink. Luận văn đã mô phỏng chuyển động của ô tô con bốn bánh xe dẫn hướng trong một số trường hợp làm việc điển hình. Tuy nhiên luận văn đã sử dụng giả thiết bánh xe không biến dạng bên khi tính góc quay giới hạn của các bánh xe dẫn hướng (hay bỏ qua góc lệch bên bánh xe).

Đề tài mới chỉ tập trung nghiên cứu mô phỏng quá trình làm việc của hệ thống lái, chưa xây dựng các mô hình tính toán động lực học của ôtô. Tác giả: Nguyễn Vũ Tiến Linh năm 2007 đã nghiên cứu mô phỏng quỹ đạo chuyển động của ôtô với hệ thống ABS+ASR. Kết quả đề tài đã lấy ra được các thông số động lực học của ôtô. Về cơ bản đã khảo sát được độ trượt khi có tác động của hệ thống phanh ABS và ASR.

Tuy nhiên khi xây dựng các các mô hình toán học đề tài chưa xét đến ảnh hưởng của gió bên, chưa mô tả được quỹ đạo chuyển động của ôtô trong các trường hợp làm việc khi có tác động của hệ thống lái 4WS. 7 8 Phần lớn các đề tài đều nghiên cứu dựa trên các giả thiết đơn giản hoá để đưa quá trình chuyển động của xe về chuyển động đơn giản, dẫn đến kết quả nghiên cứu còn nhiều hạn chế. Với mong muốn góp phần nâng cao chất lượng nghiên cứu, khảo sát của hệ thống đem lại các kết quả tương đối chính xác gắn liền với thực tế. Đề tài: “Mô phỏng quỹ đạo chuyển động của ô tô bốn bánh xe dẫn hướng” được thực hiện với mục đích: Là cơ sở cho các đề tài nghiên cứu tiếp theo để hoàn thiện các hệ thống của ôtô nhằm nâng cao tính năng ổn định hướng chuyển động của ôtô.

Mục tiêu, nội dung, phạm vi và phương pháp nghiên cứu của đề tài 2. Mục tiêu: - Khảo sát ứng xử của ôtô khi có kích động từ vành lái. - Khảo sát quỹ đạo chuyển động của ôtô với hệ thống lái 4 bánh xe dẫn hướng và 2 bánh xe dẫn hướng. - Xét sự ảnh hưởng của vận tốc tới sự ổn định hướng chuyển động của ôtô.

Từ đó tìm ra vận tốc nguy hiểm đối với ôtô. Nội dung Do phạm vi của đề tài rộng với thời gian cho phép, đề tài chỉ tập trung vào các vấn đề sau: - Xây dựng các mô hình toán học của ôtô phù hợp với đề tài nghiên cứu dựa trên các giả thiết ban đầu. - Xây dựng mô hình mô phỏng quỹ đạo chuyển động của ôtô bốn bánh xe dẫn hướng trong môi trường matlab – simulink. 8 9 - Khảo sát một số trường hợp làm việc điển hình của ôtô với bốn bánh dẫn hướng (4WS) và so sánh với trường hợp ôtô hai bánh dẫn hướng (2WS).

Với nội dung nghiên cứu trên đề tài được trình bầy trong 4 chương: - Chương 1. Tổng quan về vấn đề nghiên cứu - Chương 2. Mô hình toán học và mô hình mô phỏng trong môi trường matlab - simulink - Chương 3.
