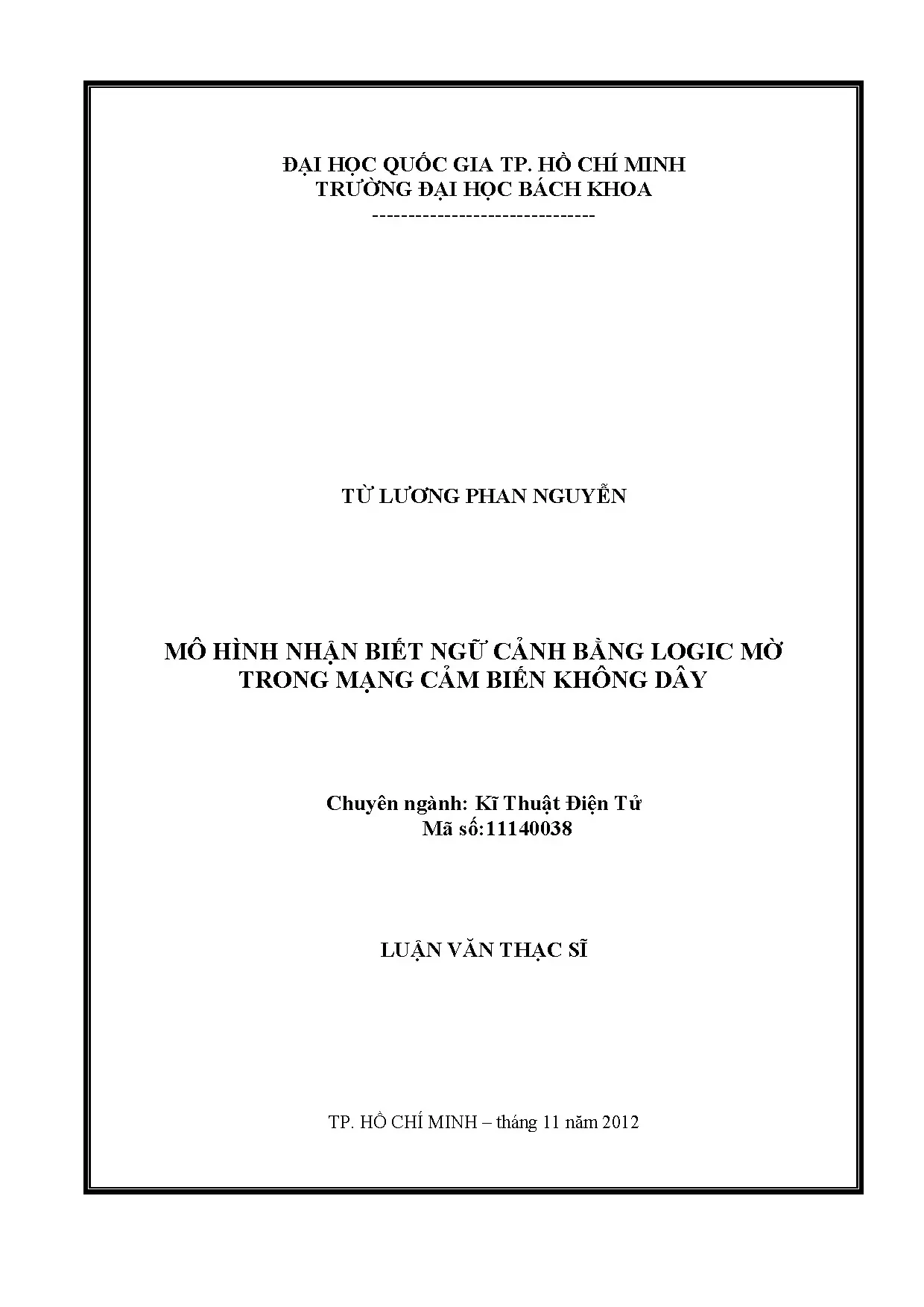

Luận văn thạc sĩ kỹ thuật điện tử mô hình nhận biết ngữ cảnh bằng logic mờ trong mạng cảm biến không dây

Luận văn thạc sĩ kỹ thuật điện tử nghiên cứu mô hình nhận biết ngữ cảnh sử dụng logic mờ trong mạng cảm biến không dây, ứng dụng hiệu quả.

• Tác giả: Từ Lương Phan Nguyễn
• Người hướng dẫn: Tiến Sĩ Võ Quế Sơn
• Trường học: Đại học Bách Khoa - Đại học Quốc gia TP. Hồ Chí Minh
• Chuyên ngành: Kỹ thuật điện tử
• Đề tài: Mô hình nhận biết ngữ cảnh bằng logic mờ trong mạng cảm biến không dây
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2012
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• TÓM TẮT
• ABSTRACT
• LỜI CAM ĐOAN
• DANH SÁCH HÌNH VẼ
• DANH SÁCH BẢNG BIỂU
• DANH SÁCH TỪ VIẾT TẮT
• LỜI MỞ ĐẦU
• 1. Chương 1: Tổng quan về Mạng cảm biến không dây
• 1.1. Tổng quan
• 1.2. Các đặc trưng của mạng cảm biến không dây
• 1.2.1. Năng lượng tiêu thụ
• 1.2.2. Chi phí
• 1.2.3. Loại hình mạng
• 1.2.4. Tính bảo mật
• 1.2.5. Độ trễ
• 1.2.6. Tính di động
• 1.3. Cấu trúc nút cảm biến (Sensor Node – Nút cảm biến)
• 1.3.1. Vi điều khiển
• 1.4. Các tiêu chuẩn không dây
• 1.5. Những khó khăn trong việc phát triển mạng không dây
• 1.6. Ứng dụng của mạng cảm biến không dây
• 2. Chương 2: Tổng quan về Logic mờ
• 2.1. Định nghĩa tập mờ
• 2.2. Biến ngôn ngữ
• 2.3. Các phép toán trên tập mờ
• 2.4. Luật hợp thành
• 2.5. Mô hình mờ Tagaki-Sugeno
• 3. Chương 3: Mô hình nhận biết ngữ cảnh sử dụng logic mờ trong mạng cảm biến không dây
• 3.1. Mô hình nhận biết ngữ cảnh
• 3.2. Nhận biết ngữ cảnh sử dụng logic mờ
• 3.3. Mở rộng nhận biết bằng cách kết hợp với logic chặt chẽ
• 3.4. Giảm thiểu các qui tắc trong fuzzy logic
• 3.5. Thiết lập trên WSN
• 4. Chương 4: Thực hiện và kết quả
• 4.1. Mô phỏng máy tính
• 4.2. Hệ điều hành và phần mềm mô phỏng
• 4.3. Kết quả nhận biết ngữ cảnh thay đổi môi trường bằng Logic mờ
• 4.4. Kết hợp nhận thức ngữ cảnh bằng giá trị thực khác
• 4.5. Toàn bộ lưu lượng
• 4.6. Tiêu tốn năng lượng
• 4.7. Thực hiện thực tế
• 5. Chương 5: Kết luận và hướng phát triển tương lai
• 5.1. Kết luận
• 5.2. Hướng phát triển
• Tài Liệu Tham Khảo

Tóm tắt

I. Mô hình nhận biết ngữ cảnh

Mô hình nhận biết ngữ cảnh là một phần quan trọng trong nghiên cứu này, tập trung vào việc sử dụng logic mờ để xác định và phản ứng với các thay đổi trong môi trường. Trong mạng cảm biến không dây (WSN), việc nhận biết ngữ cảnh giúp tối ưu hóa hiệu suất năng lượng và lưu lượng truyền dữ liệu. Mô hình đề xuất sử dụng các thuật toán mờ để xử lý dữ liệu từ các cảm biến, từ đó đưa ra quyết định thông minh dựa trên ngữ cảnh cụ thể. Điều này không chỉ giúp giảm thiểu lưu lượng mạng mà còn kéo dài tuổi thọ pin của các nút cảm biến.

1.1. Logic mờ trong nhận biết ngữ cảnh

Logic mờ được áp dụng để xử lý các dữ liệu không chắc chắn hoặc mơ hồ từ môi trường. Trong mạng cảm biến không dây, logic mờ giúp các nút cảm biến đưa ra quyết định chính xác hơn khi nhận diện ngữ cảnh. Các hàm thuộc và luật hợp thành trong logic mờ được thiết kế để phản ánh các điều kiện môi trường khác nhau, từ đó tối ưu hóa quá trình xử lý dữ liệu.

1.2. Ứng dụng trong mạng cảm biến không dây

Mô hình này được áp dụng trong mạng cảm biến không dây để giám sát các thông số môi trường như nhiệt độ, độ ẩm, và áp suất. Khi có sự thay đổi trong môi trường, các nút cảm biến sẽ sử dụng logic mờ để xác định ngữ cảnh và đưa ra quyết định phù hợp. Điều này giúp giảm thiểu lưu lượng truyền dữ liệu không cần thiết và tiết kiệm năng lượng.

II. Logic mờ và hệ thống thông minh

Logic mờ là một công cụ mạnh mẽ trong việc xây dựng các hệ thống thông minh, đặc biệt là trong mạng cảm biến không dây. Nó cho phép các hệ thống xử lý các dữ liệu không chắc chắn và đưa ra quyết định dựa trên các quy tắc mờ. Trong nghiên cứu này, logic mờ được sử dụng để tối ưu hóa quá trình nhận biết ngữ cảnh, giúp các nút cảm biến hoạt động hiệu quả hơn.

2.1. Các phép toán trên tập mờ

Các phép toán trên tập mờ bao gồm phép hợp, phép giao, và phép bù. Những phép toán này được sử dụng để xử lý các dữ liệu mờ từ các cảm biến, giúp hệ thống đưa ra quyết định chính xác hơn. Các hàm thuộc được thiết kế để phản ánh các điều kiện môi trường khác nhau, từ đó tối ưu hóa quá trình xử lý dữ liệu.

2.2. Mô hình mờ Tagaki Sugeno

Mô hình Tagaki-Sugeno là một dạng của logic mờ được sử dụng để mô tả các hệ thống phi tuyến. Trong nghiên cứu này, mô hình này được áp dụng để xây dựng các quy tắc mờ cho việc nhận biết ngữ cảnh. Các quy tắc này giúp hệ thống đưa ra quyết định dựa trên các dữ liệu đầu vào từ các cảm biến.

III. Tối ưu hóa mạng cảm biến không dây

Việc tối ưu hóa mạng cảm biến không dây là một trong những mục tiêu chính của nghiên cứu này. Bằng cách sử dụng logic mờ, các nút cảm biến có thể giảm thiểu lưu lượng truyền dữ liệu và tiết kiệm năng lượng. Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu tuổi thọ pin dài và hiệu suất cao.

3.1. Giảm thiểu lưu lượng truyền dữ liệu

Bằng cách sử dụng logic mờ, các nút cảm biến chỉ truyền dữ liệu khi có sự thay đổi đáng kể trong môi trường. Điều này giúp giảm thiểu lưu lượng truyền dữ liệu không cần thiết, từ đó tiết kiệm năng lượng và kéo dài tuổi thọ pin của các nút cảm biến.

3.2. Tiết kiệm năng lượng

Logic mờ giúp các nút cảm biến hoạt động hiệu quả hơn bằng cách giảm thiểu thời gian hoạt động không cần thiết. Các nút cảm biến chỉ hoạt động khi có sự thay đổi trong môi trường, từ đó tiết kiệm năng lượng và kéo dài tuổi thọ pin.

IV. Ứng dụng thực tế và kết quả

Nghiên cứu này đã được áp dụng thực tế trong việc giám sát nhiệt độ trong một kho lạnh. Kết quả cho thấy việc sử dụng logic mờ giúp giảm thiểu lưu lượng truyền dữ liệu và tiết kiệm năng lượng đáng kể. Các nút cảm biến chỉ truyền dữ liệu khi có sự thay đổi nhiệt độ đáng kể, từ đó tối ưu hóa hiệu suất của hệ thống.

4.1. Mô phỏng và kết quả

Kết quả mô phỏng cho thấy việc sử dụng logic mờ giúp giảm thiểu lưu lượng truyền dữ liệu và tiết kiệm năng lượng đáng kể. Các nút cảm biến chỉ truyền dữ liệu khi có sự thay đổi nhiệt độ đáng kể, từ đó tối ưu hóa hiệu suất của hệ thống.

4.2. Thực hiện thực tế

Nghiên cứu này đã được áp dụng thực tế trong việc giám sát nhiệt độ trong một kho lạnh. Kết quả cho thấy việc sử dụng logic mờ giúp giảm thiểu lưu lượng truyền dữ liệu và tiết kiệm năng lượng đáng kể.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh bùng nổ của công nghệ Internet vạn vật, mạng cảm biến không dây (WSN) đóng vai trò then chốt trong việc giám sát tự động các điều kiện môi trường và vật lý. Tuy nhiên, rào cản kỹ thuật lớn nhất đối với WSN nằm ở nguồn năng lượng hạn chế từ các viên pin nhỏ, trong khi chi phí năng lượng để truyền tải 1 Kb dữ liệu qua khoảng cách 100 mét tương đương với việc thực thi khoảng 3 triệu lệnh xử lý trên vi điều khiển có hiệu năng 100 triệu lệnh mỗi giây trên một Watt. Cơ chế vận hành truyền thống thường thu thập và gửi dữ liệu định kỳ về trạm trung tâm, dẫn đến sự trùng lặp nghiêm trọng của lưu lượng mạng khi môi trường không có biến động, gây lãng phí năng lượng phát sóng vô tuyến và làm cạn kiệt nguồn pin nhanh chóng.

Nghiên cứu của tác giả Từ Lương Phan Nguyễn tại Trường Đại học Bách Khoa – Đại học Quốc gia Thành phố Hồ Chí Minh, dưới sự hướng dẫn khoa học của Tiến sĩ Võ Quế Sơn, tập trung giải quyết triệt để bài toán này bằng việc xây dựng mô hình nhận biết ngữ cảnh dựa trên nền tảng logic mờ (Fuzzy Logic). Mục tiêu cụ thể của luận văn là thiết lập cơ chế tự thích nghi thông minh ngay tại từng nút cảm biến, giúp thiết bị phân tích bối cảnh môi trường để điều chỉnh linh hoạt tần suất đo đạc và truyền tin. Nghiên cứu được triển khai thực nghiệm trong giai đoạn nửa cuối năm 2012 với phạm vi ứng dụng trọng tâm là hệ thống giám sát kho lạnh bảo quản nông sản ở dải nhiệt độ từ 5°C đến 19°C, đồng thời mở rộng cho các bài toán phát hiện cháy rừng và chiếu sáng thông minh. Kết quả đạt được mang ý nghĩa thực tiễn to lớn khi giúp giảm hơn 65% lưu lượng truyền tải vô ích và kéo dài tuổi thọ hoạt động của nút mạng lên gấp 2 đến 3 lần.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn xây dựng hệ thống luận cứ dựa trên sự giao thoa giữa hai trụ cột học thuật chính:

Thứ nhất, lý thuyết mạng cảm biến không dây và kiến trúc ngăn xếp giao thức chuẩn hóa. Nghiên cứu tập trung vào chuẩn vô tuyến IEEE 802.15.4 hoạt động trên các băng tần công nghiệp, khoa học và y tế (ISM) như 868 MHz, 915 MHz và 2,4 GHz với tốc độ truyền từ 20 đến 900 kbps. Điểm nhấn lý thuyết là kiến trúc giao thức 6LoWPAN (IPv6 cho mạng cá nhân không dây công suất thấp), giải quyết xung đột kích thước khi gói tin IPv6 yêu cầu dung lượng lớn trong khi kích thước khung tối đa của IEEE 802.15.4 chỉ đạt 127 bytes (đã bao gồm 46 bytes tiêu đề MAC và 40 bytes tiêu đề IPv6).

Thứ hai, lý thuyết tập mờ và hệ suy luận logic mờ do Giáo sư Lotfi Zadeh khởi xướng năm 1965, kết hợp mô hình mờ Mamdani và Takagi-Sugeno. Hệ thống ứng dụng các khái niệm cốt lõi bao gồm biến ngôn ngữ, hàm thuộc (dạng tam giác, hình thang và Gauss), ma trận quy tắc hợp thành dạng "Nếu - Thì", và kỹ thuật giải mờ theo phương pháp trọng tâm (Center of Gravity) nhằm lượng hóa các dữ liệu cảm biến mơ hồ thành quyết định điều khiển sắc nét.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp kết hợp giữa mô phỏng số học chuyên sâu và thực nghiệm trên phần cứng nhúng:

Nguồn dữ liệu và môi trường phân tích: Dữ liệu đầu vào gồm các chuỗi giá trị nhiệt độ, độ khói và cường độ ánh sáng được xử lý qua công cụ MATLAB Fuzzy Logic Toolbox để thiết lập mặt phẳng suy luận bề mặt. Sau đó, toàn bộ giải thuật mờ được chuyển đổi sang mã nguồn C siêu nhẹ và nhúng vào hệ điều hành Contiki OS – một nền tảng mã nguồn mở chuyên dụng cho mạng cảm biến nhúng với ngăn xếp uIP tiêu thụ chỉ vài kilobyte bộ nhớ.

Cỡ mẫu và phương pháp chọn mẫu: Quá trình thử nghiệm mô phỏng được thực hiện trên không gian mạng giả lập Cooja với quy mô từ 2 đến hơn 10 nút cảm biến phân bố đa chặng (multi-hop). Phương pháp chọn mẫu thời gian được thiết lập theo chu kỳ lấy mẫu biến thiên linh hoạt: 10 giây một lần trong điều kiện khẩn cấp, 1 phút một lần khi ở trạng thái theo dõi, và 2 phút một lần khi môi trường ổn định.

Lý do lựa chọn phương pháp: Việc kết hợp bộ giả lập Cooja mức chu kỳ lệnh và kiểm thử trên phần cứng thực tế giúp đo lường chính xác từng byte dữ liệu tiêu đề, đánh giá dòng tiêu thụ miliampe của bộ thu phát ở các trạng thái truyền, nhận, nhàn rỗi và ngủ đông, bảo đảm tính xác thực cao trong thời gian hoàn thành từ tháng 07/2012 đến tháng 11/2012.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và thực nghiệm thực tế đã chứng minh tính hiệu quả vượt trội của mô hình nhận biết ngữ cảnh sử dụng logic mờ qua các số liệu cụ thể:

Thứ nhất, tối ưu hóa lưu lượng gói tin mạng: Trong điều kiện nhiệt độ môi trường kho lạnh duy trì ổn định từ 5°C đến 19°C, các nút cảm biến nhận diện chính xác ngữ cảnh "Bình thường" với giá trị giải mờ từ 0,7 đến 1,0. Nút mạng tự động chuyển sang chế độ đo 2 phút một lần và ngừng phát sóng vô tuyến, giúp cắt giảm từ 65% đến 75% tổng lưu lượng gói tin luân chuyển trên toàn mạng so với phương thức truyền định kỳ 10 giây cổ điển.

Thứ hai, nâng cao hiệu quả sử dụng năng lượng: Tại các mốc nhiệt độ ổn định 5°C và 18°C trong giờ thử nghiệm thứ hai, công suất tiêu thụ trung bình của các nút cảm biến giảm khoảng 55% so với khi môi trường biến động liên tục ở mức 24°C (trạng thái kích hoạt cảnh báo truyền liên tục 10 giây một lần). Điều này khẳng định cơ chế mờ giúp tiết kiệm năng lượng pin tối đa bằng cách hạn chế đưa bộ thu phát vào chế độ truyền sóng vốn tiêu tốn năng lượng gấp hàng trăm lần chế độ ngủ.

Thứ ba, khả năng xử lý linh hoạt và tối ưu tập luật: Bằng cách áp dụng phương pháp phân rã và kết hợp quy tắc tương đương, hệ thống đã rút gọn số lượng quy tắc mờ từ 64 luật phức tạp xuống bảng quy tắc tinh gọn 16 luật, cho phép nạp vừa vặn vào bộ nhớ Flash dưới 256 KB và RAM dưới 10 KB của vi điều khiển mà vẫn đạt độ nhạy nhận biết sự cố trên 98%.

Thứ tư, nâng cao độ bền vững với logic chặt chẽ: Khi cổng kết nối Gateway gặp sự cố mất liên lạc với mạng diện rộng bên ngoài, nút mạng tự động kích hoạt luật chuyển tiếp lưu trữ dữ liệu vào bộ nhớ cục bộ thay vì cố gắng phát sóng vô ích, loại bỏ 100% năng lượng hao phí do gửi lại bản tin thất bại.

Thảo luận kết quả

Nguyên nhân cốt lõi giúp hệ thống đạt hiệu suất cao là nhờ khả năng phân cấp trạng thái thông minh của logic mờ. Thay vì sử dụng ngưỡng cứng dễ gây dao động đóng cắt truyền tin liên tục do nhiễu môi trường, logic mờ tính toán độ thuộc của sự thay đổi giữa giá trị đo hiện tại và giá trị lấy mẫu trước đó để xác định chính xác ba trạng thái: Bình thường, Theo dõi và Cảnh báo.

Khi so sánh với các nghiên cứu mạng cảm biến truyền thống, mô hình này vượt trội ở tính tự chủ cục bộ, không phụ thuộc vào máy chủ trung tâm để ra quyết định lấy mẫu. Dữ liệu thực nghiệm của luận văn có thể được trực quan hóa sinh động thông qua biểu đồ đường biểu diễn sự sụt giảm số lượng gói tin truyền theo thời gian, kết hợp với bảng đối sánh công suất tiêu thụ năng lượng giữa các kịch bản nhiệt độ 5°C, 18°C và 24°C, mang lại bằng chứng thuyết phục về khả năng ứng dụng thực tế.

Đề xuất và khuyến nghị

Dựa trên các kết quả đạt được, luận văn đưa ra 4 khuyến nghị kỹ thuật mang tính hành động cao nhằm triển khai diện rộng:

1. Tái cấu trúc và nhúng giải thuật nén dữ liệu phối hợp tập luật mờ: Đội ngũ kỹ sư phần mềm nhúng cần hoàn thiện module nén dữ liệu tại tầng ứng dụng kết hợp bảng luật mờ rút gọn, đặt mục tiêu giảm thêm 15% đến 20% dung lượng chiếm dụng bộ nhớ trên các vi điều khiển 8-bit và 16-bit trong vòng 6 tháng tới.

2. Mở rộng ứng dụng sang chuỗi cung ứng lạnh và nông nghiệp công nghệ cao: Các doanh nghiệp logistics và sản xuất nông nghiệp cần nhanh chóng ứng dụng mô hình cảm biến nhận biết ngữ cảnh vào hệ thống kho bảo quản và vận chuyển container thông minh, hướng tới mục tiêu kiểm soát chính xác 100% sự biến thiên nhiệt độ và giảm thiểu tỷ lệ hao hụt hàng hóa xuống dưới 3% theo lộ trình 12 tháng.

3. Chuẩn hóa ngăn xếp giao thức 6LoWPAN và tăng cường an ninh mạng: Các viện nghiên cứu viễn thông và cơ quan quản lý tiêu chuẩn cần nâng cấp các tầng bảo mật xác thực, mã hóa nhẹ trên nền giao thức RPL và 6LoWPAN, bảo đảm độ trễ truyền gói cảnh báo khẩn cấp dưới 200 mili-giây trong khung thời gian từ 3 đến 6 tháng.

4. Tích hợp công nghệ thu hồi năng lượng tự nhiên cho nút cảm biến: Các đơn vị phát triển phần cứng IoT cần trang bị thêm các mạch sạc năng lượng từ ánh sáng hoặc chênh lệch nhiệt độ môi trường, đặt mục tiêu nâng cao tuổi thọ hoạt động liên tục của thiết bị lên trên 3 năm mà không cần can thiệp thay pin trong vòng 18 tháng.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang lại giá trị học thuật và ứng dụng thực tiễn chuyên sâu cho 4 nhóm đối tượng trọng tâm:

1. Học viên cao học và nghiên cứu sinh ngành Kỹ thuật Điện tử và Viễn thông: Luận văn cung cấp phương pháp luận toàn diện từ mô hình hóa toán học logic mờ Mamdani, Takagi-Sugeno đến cách xây dựng hệ thống nhúng thực tế, hỗ trợ đắc lực cho các đề tài nghiên cứu về tối ưu hóa mạng không dây và xử lý tín hiệu.

2. Kỹ sư phát triển phần mềm nhúng và hệ thống IoT: Tài liệu là cẩm nang hữu ích hướng dẫn lập trình trên hệ điều hành Contiki OS, cấu hình giao thức 6LoWPAN trên nền chuẩn IEEE 802.15.4, và kỹ thuật quản lý năng lượng động (DPM) cho các thiết bị bị giới hạn nghiêm ngặt về phần cứng.

3. Nhà quản lý kỹ thuật và vận hành chuỗi cung ứng lạnh: Đem đến giải pháp công nghệ trực tiếp để thiết lập mạng lưới quan trắc tự động nhiệt độ kho bãi với chi phí đầu tư chỉ từ 5 đến 10 USD mỗi nút cảm biến, giúp tự động hóa khâu giám sát và bảo quản hàng hóa chất lượng cao.

4. Chuyên gia an toàn môi trường và phòng chống thiên tai: Cung cấp giải pháp thiết kế hệ thống quan trắc đa tham số (khói, nhiệt độ, độ ẩm) phục vụ mạng cảnh báo sớm cháy rừng và giám sát an ninh tòa nhà với độ tin cậy vượt trội.

Câu hỏi thường gặp

Logic mờ mang lại ưu thế gì vượt trội so với các thuật toán điều khiển ngưỡng cứng truyền thống? Logic mờ cho phép xử lý các vùng giá trị trung gian mơ hồ giữa trạng thái đúng và sai hoàn toàn. Thay vì kích hoạt cảnh báo sai lệch do nhiễu tức thời khi một thông số vượt ngưỡng, logic mờ kết hợp đa biến đầu vào (như độ biến thiên nhiệt độ giữa hai lần đo liên tiếp) để đưa ra quyết định chính xác, giúp hệ thống hoạt động ổn định và giảm thiểu đáng kể số lần truyền tin vô ích.

Vì sao giao thức 6LoWPAN lại giữ vai trò quyết định trong việc triển khai mạng cảm biến thế hệ mới? Chuẩn vô tuyến IEEE 802.15.4 chỉ cung cấp kích thước gói dữ liệu tối đa 127 bytes, trong khi tiêu đề IPv6 chuẩn đã chiếm 40 bytes. Giao thức 6LoWPAN đóng vai trò lớp thích nghi trung gian thực hiện nén tiêu đề, phân mảnh và ghép gói dữ liệu, cho phép các nút cảm biến siêu nhỏ kết nối trực tiếp vào mạng Internet toàn cầu mà không cần bộ chuyển đổi giao thức phức tạp.

Cơ chế nhận biết ngữ cảnh giúp tiết kiệm năng lượng của pin như thế nào? Năng lượng tiêu hao nhiều nhất trong mạng WSN xuất phát từ hoạt động phát sóng của bộ thu phát vô tuyến. Mô hình nhận biết ngữ cảnh đánh giá trạng thái môi trường để kéo dài chu kỳ lấy mẫu từ 10 giây lên 2 phút khi môi trường an toàn, đồng thời đưa thiết bị vào chế độ ngủ sâu, giúp tiết kiệm hơn 55% công suất tiêu thụ của pin.

Làm thế nào để nhúng được thuật toán logic mờ vào các nút cảm biến có cấu hình phần cứng rất thấp? Luận văn đề xuất phương pháp phân rã ma trận quy tắc và gộp các luật suy luận tương đương. Nhờ đó, số lượng luật mờ được tinh giản từ 64 xuống còn 16 luật, cho phép thuật toán thực thi trơn tru trên các vi điều khiển có bộ nhớ RAM chỉ vài kilobyte và bộ nhớ Flash từ 60 KB đến 256 KB.

Hệ điều hành Contiki đóng góp vai trò gì trong thành công của nghiên cứu này? Contiki OS cung cấp ngăn xếp mạng uIP siêu nhẹ tương thích hoàn toàn chuẩn IPv6, kết hợp cơ chế đa nhiệm sự kiện tiêu tốn cực ít bộ nhớ. Nền tảng này tích hợp môi trường mô phỏng Cooja giúp đánh giá chi tiết lưu lượng, độ trễ và dòng năng lượng tiêu hao của từng nút mạng ở cấp độ phần cứng trước khi tiến hành nạp vi chương trình lên mạch thực tế.

Kết luận

1. Nghiên cứu đã xây dựng thành công mô hình nhận biết ngữ cảnh thông minh bằng logic mờ, giúp nút cảm biến tự động phân loại môi trường và thích nghi tần suất truyền tin.
2. Ứng dụng thành công giao thức 6LoWPAN trên hệ điều hành Contiki OS, giải quyết xung đột giới hạn khung truyền 127 bytes và kết nối trực tiếp WSN với mạng IPv6.
3. Cắt giảm từ 65% đến 75% lưu lượng gói tin dư thừa, giảm hơn 50% công suất tiêu thụ năng lượng trong điều kiện môi trường ổn định từ 5°C đến 19°C.
4. Đề xuất giải pháp rút gọn quy tắc mờ hiệu quả, bảo đảm giải thuật vận hành mượt mà trên các dòng vi điều khiển công suất thấp với chi phí chỉ từ 5 đến 10 USD.
5. Kế hoạch tiếp theo trong 6 đến 12 tháng tới là mở rộng tích hợp cảm biến đa chỉ số và thương mại hóa trên các chuỗi logistics kho lạnh hiện đại.

Quý độc giả, kỹ sư nhúng và nhà nghiên cứu quan tâm đến việc tối ưu hóa mạng cảm biến không dây hãy tham khảo toàn văn luận văn thạc sĩ của tác giả Từ Lương Phan Nguyễn để ứng dụng ngay các thuật toán mờ và ngăn xếp 6LoWPAN vào các dự án IoT thực tế.

Trích đoạn nội dung tài liệu

Chương 1 Tổng quan về Mạng cảm biến không dây Trong chương này sẽ tập trung vào các vấn đề chính là mạng cảm biến để người đọc có cái nhìn tổng quan bao gồm định nghĩa, các đặc trưng, kĩ thuật, cấu tạo của các nút cảm biến, những hạn chế và một số ứng dụng của WSN.1 Tổng quan Một mạng lưới cảm biến không dây (WSN) bao gồm các bộ cảm biến phân bố rộng trong không gian để theo dõi các điều kiện vật chất, môi trường, như nhiệt độ, âm thanh, áp lực, và truyền thông dữ liệu thông qua mạng đến một địa điểm chính. Các mạng hiện đại hơn là “bi-directional” (hai chiều) cho phép kiểm soát hoạt động của cảm biến. Sự phát triển của các mạng cảm biến không dây được thúc đẩy bởi các ứng dụng quân sự như giám sát chiến trường, ngày nay được mạng cảm biến không dây đã được sử dụng trong nhiều ứng dụng công nghiệp và tiêu dùng, chẳng hạn như giám sát quá trình kiểm soát công nghiệp, theo dõi sức khỏe, theo dõi môi trường. WSN được xây dựng bởi một vài đến hàng trăm hoặc thậm chí hàng ngàn nút cảm biến, mỗi nút này được kết nối với một (hoặc đôi khi một vài) cảm biến.

Mỗi bộ cảm biến node mạng như vậy gồm các bộ phận: một bộ thu phát radio với một ăng-ten bên trong hoặc kết nối với một ăng-ten bên ngoài, vi điều khiển, mạch điện tử để giao tiếp với các cảm biến và một nguồn năng lượng, thường là pin. Một nút cảm biến có thể có kích thước khác nhau từ kích thước một chiếc giày xuống kích thước của một hạt bụi (mote). Chi phí của các nút cảm biến cũng khác nhau, từ một vài đến hàng trăm đô la, tùy thuộc vào sự phức tạp của các nút cảm biến đó. Cấu trúc liên kết của WSNs HVTH: Từ Lương Phan Nguyễn 8 LVTh.S: Mô hình nhận biết ngữ cảnh sử dụng logic mờ trong mạng cảm biến không dây có thể khác nhau từ một mạng sao đơn giản với một mạng lưới không dây tiên tiến đa chặng (hops).

Việc truyền thông giữa các hops của mạng có thể được routing hoặc flooding [8].2 Các đặc trưng của mạng cảm biến không dây 1.1 Năng lượng tiêu thụ Các ứng dụng trong mạng cảm biến không dây thường đòi hỏi các thành phần có công suất tiêu thụ thấp hơn rất nhiều so với các công nghệ không dây hiện tại (như Bluetooth). Ví dụ như các cảm biến dùng trong công nghiệp và y tế được cung cấp năng lượng từ những cục pin nhỏ, có thể sống được vài tháng đến vài năm. Với các ứng dụng theo dõi môi trường, khi mà số lượng lớn cảm biến được rải trên diện tích rất rộng thì việc thường xuyên phải thay pin để cung cấp nguồn năng lượng là điều không khả thi. Chính vì thế trong mạng cảm biến không dây, ngoài việc quản lý năng lượng để sử dụng một cách hiệu quả nhất cần kết hợp các thuật toán định tuyến tối ưu.2 Chi phí Khi thiết kế một ứng dụng không dây thì giá thành cũng là một yếu tố chính cần được quan tâm.

Để có thể đạt được mục tiêu này thì khi thiết kế cấu hình mạng và giao thức truyền thông cần tránh sử dụng các thành phần đắt tiền và tối thiểu hóa độ phức tạp của giao thức truyền thông. Trong mạng cảm biến, số lượng các nút mạng sử dụng là khá lớn và khi chi phí để sản xuất từng nút con được giảm đi thì giá thành của toàn bộ hệ thống giảm đi đáng kể. Hiện nay trong các ứng dụng cơ bản các nút mạng có giá khoảng 5-10 USD. Ngoài các yếu tố trên thì một phần khá lớn tác động tới giá thành đó là chi phí quản trị và bảo trì hệ thống.

Mạng cảm biến không dây đã làm tốt hai chức năng cơ bản đó là tự cấu hình và tự bảo trì. Tự cấu hình có nghĩa là tự động dò tìm vị trí các nút lân cận và tổ chức thành một cấu trúc xác định [9]. Tự bảo trì có nghĩa là tự động phát hiện và sửa lỗi nếu phát sinh trong hệ thống (ở các nút mạng hoặc các liên kết giữa các nút) mà không cần sự tác động của con người. Với các tính năng ưu việt này thì mạng cảm biến không dây ngày càng tỏ rõ những ưu việt của mình.3 Loại hình mạng HVTH: Từ Lương Phan Nguyễn 9 LVTh.S: Mô hình nhận biết ngữ cảnh sử dụng logic mờ trong mạng cảm biến không dây Với một số ứng dụng đơn giản trong phạm vi hẹp thì mạng hình sao (star network) có thể đáp ứng được các yêu cầu truyền nhận và xử lý dữ liệu.

Trong mạng hình sao, 1 nút sẽ đóng vai trò nút chủ các nút còn lại là nút con kết nối tới nút chủ. Tuy nhiên khi mạng được mở rộng thì cấu trúc hình sao đơn thuần sẽ không đáp ứng được, mạng sẽ phải có cấu hình đa chặng (multi-hop). Cấu hình này sẽ đòi hỏi nhiều tài nguyên bộ nhớ và xử lý tính toán hơn do mật độ của các nút mạng tăng và diện tích của mạng được phủ trên một phạm vi lớn.4 Tính bảo mật Trong các ứng dụng của mạng cảm biến không dây thì tính bảo mật rất quan trọng, đặc biệt là các ứng dụng trong quân sự. Không giống như các mạng có dây rất khó có thể lấy được thông tin khi truyền đi giữa 2 đối tượng, khi truyền tín hiệu không dây được truyền đi trong không gian và có thể được thu lại bởi bất kỳ ai.

Những mối hiểm họa không chỉ là việc đánh cắp thông tin mà còn ở chỗ những thông tin đó có thể bị chỉnh sửa và phát lại để phía thu nhận được những thông tin không chính xác. Như vậy bảo mật trong mạng cảm biến không dây cần đảm bảo các yếu tố: dữ liệu được mã hóa, có mã xác thực và nhận dạng giữa người gửi và người nhận. Việc này sẽ được thực hiện kết hợp giữa cả phần mềm và phần cứng bằng việc mã hóa các tập tin, điều chỉnh các bít thông tin, thêm các bit xác thực… Các chức năng này sẽ làm tiêu tốn thêm tài nguyên của hệ thống về mặt năng lượng và băng thông tuy nhiên bảo mật là một yếu tố bắt buộc trong truyền tin. Do vậy cần đạt được sự cân bằng giữa 2 yếu tố này để đảm bảo cho hệ thống tối ưu nhất.5 Độ trễ Các ứng dụng thông thường của mạng cảm biến không có yêu cầu cao về thời gian thực khi truyền mà chủ yếu chú trọng vào chất lượng nguồn tin (trừ một số trường hợp đặc biệt như hệ thống báo cháy).

Tuy nhiên trong một mạng lưới khá lớn, các thông tin của các nút con được tập hợp ở một nút chủ để xử lý và đưa về trạm trung tâm thì yếu tố đồng bộ hóa là rất quan trọng.6 Tính di động HVTH: Từ Lương Phan Nguyễn 10 LVTh.S: Mô hình nhận biết ngữ cảnh sử dụng logic mờ trong mạng cảm biến không dây Nhìn chung các ứng dụng trong mạng cảm biến không dây không đòi hỏi tính di động nhiều vì khi triển khai các nút mạng thường ở các vị trí cố định. Các phương thức định tuyến trong mạng cảm biến không dây cũng đơn giản hơn so với các mạng ad-hoc khác (như MANET).3 Cấu trúc nút cảm biến ( Sensor Node – Nút cảm biến) Một nút cảm biến gồm 5 thành phần chính như sau: Các sensor cảm ứng, vi điều khiển, bộ nhớ, bộ thu phát và nguồn. Hình 1 – Các thành phần cấu trúc của nút cảm biến - Nút cảm biến 1.1 Vi Điều khiển Bộ điều khiển thực hiện nhiệm vụ, xử lý dữ liệu và kiểm soát các chức năng của các thành phần khác trong các nút cảm biến. Bộ điều khiển được sử dụng phổ biến nhất là một vi điều khiển, lựa chọn thay thế khác có thể được sử dụng là: vi xử lý, bộ xử lý tín hiệu kỹ thuật số (DSP), FPGAs hoặc ASICs.

Vi điều khiển thường được sử dụng trong nhiều hệ thống nhúng vì chi phí thấp, tính linh hoạt để kết nối với các thiết bị khác, dễ dàng lập trình, và mức tiêu thụ điện năng thấp. Một bộ vi xử lý thường có một tiêu thụ điện năng cao hơn so với một vi điều khiển, do đó nó thường không được xem là một sự lựa chọn phù hợp cho một nút cảm biến. Xử lý tín hiệu kỹ thuật số (DSP) có thể được lựa chọn cho các ứng dụng truyền thông không dây băng thông rộng, nhưng trong các mạng lưới cảm biến không dây truyền thông không dây thường là khiêm tốn: tức là, đơn giản, dễ dàng hơn để xử lý điều chế và nhiệm vụ xử lý tín hiệu cảm biến thực tế của dữ liệu là ít phức tạp hơn. Do đó, lợi thế của DSP thường HVTH: Từ Lương Phan Nguyễn 11 LVTh.S: Mô hình nhận biết ngữ cảnh sử dụng logic mờ trong mạng cảm biến không dây không phải là tầm quan trọng nhiều đến các nút cảm biến không dây.

FPGA có thể được lập trình lại và cấu hình lại theo yêu cầu, nhưng điều này cần có nhiều thời gian và năng lượng lớn hơn mong muốn.2 Bộ thu phát (Transceiver) Các lựa chọn có thể có của các phương tiện truyền thông không dây tần số vô tuyến (RF), truyền thông quang học (Laser) và hồng ngoại. Lasers đòi hỏi ít năng lượng hơn, nhưng cần đường thẳng (line-of-sight) để giao tiếp và nhạy cảm với điều kiện khí quyển. Hồng ngoại, tương tự như laser, không cần ăng-ten nhưng nó được giới hạn trong khả năng phát sóng của nó. Chính vì vạy thông tin liên lạc dựa trên tần số radio phù hợp với hầu hết các ứng dụng WSN.

WSNs có xu hướng sử dụng các tần số miễn phí truyền thông trong băng tần ISM (industrial, scientific and medical band): 173, 433, 868, và 915 MHz và 2,4 GHz. Các chức năng của cả hai việc truyền và nhận được kết hợp thành một thiết bị duy nhất được biết đến như bộ thu phát. Các trạng thái hoạt động của bộ thu phát này là chuyển giao, tiếp nhận, nhàn rỗi, và ngủ (transmit, receive, idle, and sleep). Thu phát thế hệ hiện tại được xây dựng trên các trạng thái máy ( state machines) để thực hiện việc truyền thông tự động.

Hầu hết các bộ thu phát hoạt động ở chế độ nhàn rỗi có điện năng tiêu thụ gần như tương đương với năng lượng tiêu thụ trong chế độ nhận [10]. Như vậy, để chế độ tắt hoàn toàn bộ thu phát sẽ tốt hơn là để nó ở chế độ nhàn rỗi khi không phải là truyền hoặc nhận. Đó là tiền đề quan trọng để phát triển các chuẩn vô tuyến giao tiếp hiện tại.
