Tổng quan luận án

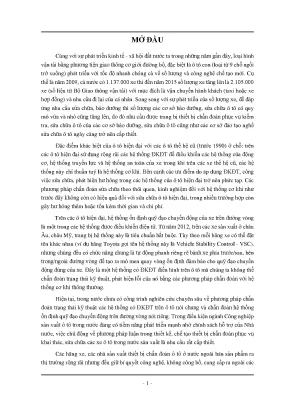

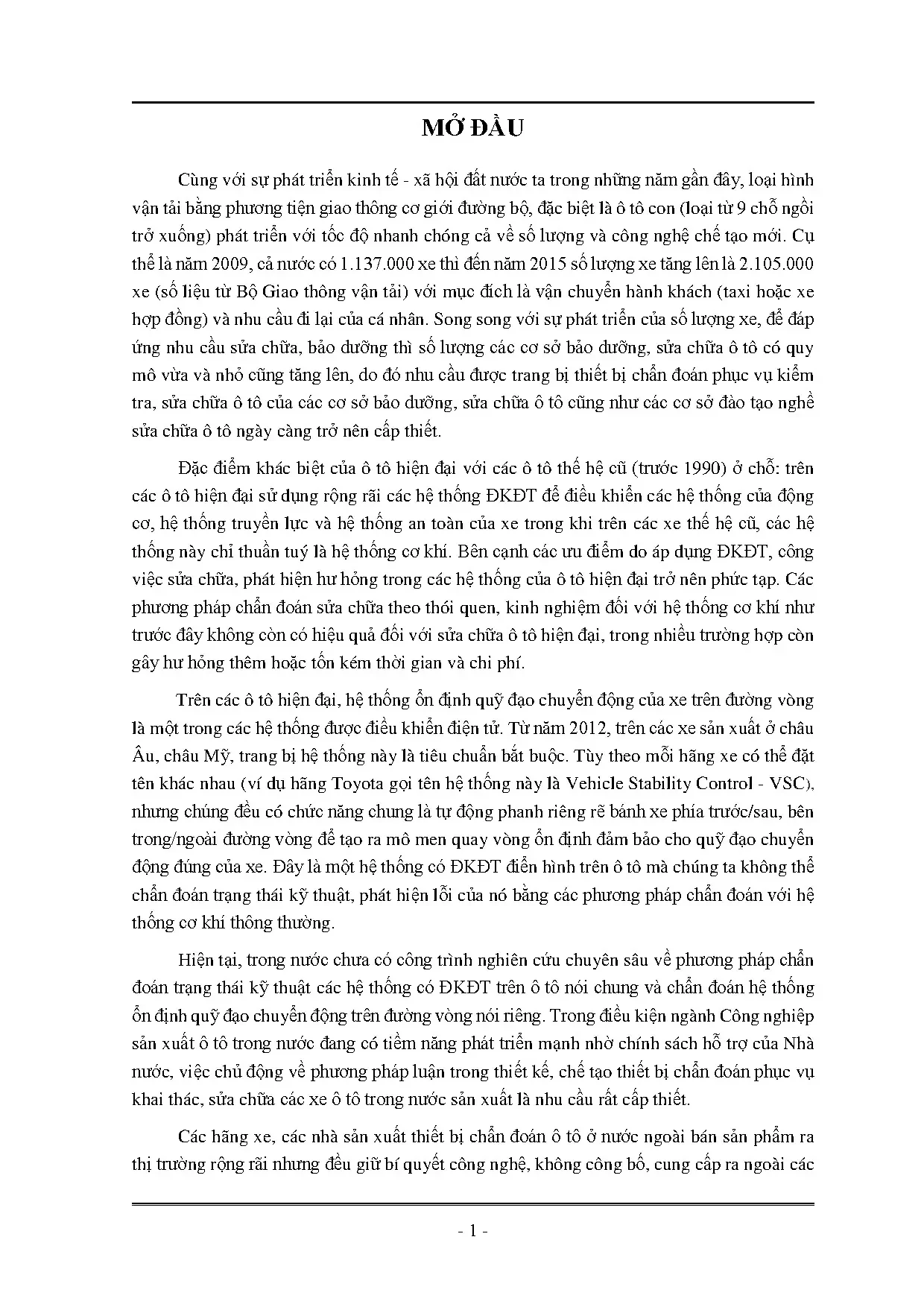

Tính cấp thiết của đề tài

Trong giai đoạn từ năm 2009 đến năm 2015, số lượng phương tiện giao thông cơ giới đường bộ tại Việt Nam, đặc biệt là ô tô con từ 9 chỗ ngồi trở xuống, có sự gia tăng nhanh chóng. Theo số liệu thống kê từ Bộ Giao thông vận tải được trích dẫn trong văn bản, số lượng xe đã tăng từ 1.000 xe (năm 2009) lên 2.000 xe (năm 2015) nhằm phục vụ vận chuyển hành khách và nhu cầu cá nhân. Sự phát triển này thúc đẩy sự gia tăng về số lượng của các cơ sở bảo dưỡng, sửa chữa ô tô quy mô vừa và nhỏ, kéo theo nhu cầu trang bị thiết bị chẩn đoán kỹ thuật.

Khác với các thế hệ ô tô cũ (trước năm 1990) chủ yếu sử dụng các cơ cấu thuần cơ khí hoặc thủy lực, ô tô hiện đại ứng dụng phổ biến các hệ thống điều khiển điện tử (ĐKĐT) trong động cơ, hệ thống truyền lực và hệ thống an toàn. Thống kê thực tế cho thấy các sự cố liên quan đến mạch ĐKĐT (cảm biến, cơ cấu chấp hành) chiếm tỷ lệ lên tới 65% tổng số sự cố kỹ thuật của các hệ thống có ĐKĐT. Việc chẩn đoán dựa trên kinh nghiệm hoặc quan sát dấu hiệu bên ngoài không còn phát huy hiệu quả đối với các hệ cơ điện tử phức tạp.

Hệ thống ổn định quỹ đạo chuyển động của xe trên đường vòng (Vehicle Stability Control - VSC theo cách gọi của hãng Toyota) là một hệ thống ĐKĐT điển hình, có chức năng tự động phanh riêng rẽ từng bánh xe và can thiệp mô men xoắn động cơ để duy trì quỹ đạo chuyển động ổn định. Từ năm 2012, trang bị hệ thống này đã trở thành tiêu chuẩn bắt buộc đối với ô tô sản xuất tại châu Âu và châu Mỹ. Tuy nhiên, các nhà sản xuất xe và thiết bị chẩn đoán nước ngoài đều giữ bí quyết công nghệ, không công bố thông tin thiết kế chế tạo mà chỉ cung cấp tài liệu hướng dẫn sử dụng thiết bị.

Khoảng trống nghiên cứu

Trong nước, tại thời điểm thực hiện đề tài, chưa có công trình nghiên cứu chuyên sâu về phương pháp luận chẩn đoán trạng thái kỹ thuật (TTKT) cho các hệ thống có ĐKĐT nói chung và hệ thống VSC nói riêng. Do đó, việc nghiên cứu cơ sở lý thuyết, xây dựng mô hình chẩn đoán và tự chủ thiết kế thiết bị thu thập dữ liệu phục vụ sửa chữa, khai thác ô tô trong nước là vấn đề cấp thiết nhằm giảm phụ thuộc vào thiết bị ngoại nhập.

Mục tiêu nghiên cứu

Mục tiêu của luận án bao gồm ba nội dung chính:

  1. Nghiên cứu phương pháp luận xây dựng mô hình chẩn đoán TTKT cho các hệ thống có trang bị ĐKĐT trên ô tô.
  2. Xây dựng mô hình chẩn đoán trạng thái làm việc có lỗi của hệ thống VSC trên xe ô tô Toyota Camry dựa trên hệ suy diễn mờ Takagi-Sugeno (T-S).
  3. Thiết kế, chế tạo bộ thu thập dữ liệu từ ECU và đánh giá hiệu quả của mô hình chẩn đoán thông qua mô phỏng trên máy tính cùng các thí nghiệm trên xe thực tế.

Đối tượng và phạm vi nghiên cứu

  • Đối tượng nghiên cứu: Hệ thống điều khiển điện tử VSC trang bị trên xe ô tô Toyota Camry 2.4, sản xuất và lắp ráp năm 2009 tại Việt Nam.
  • Phạm vi nội dung: Tập trung vào phương pháp chẩn đoán phát hiện trạng thái làm việc có lỗi (bước thứ nhất của quy trình chẩn đoán) dựa trên mô hình cấu trúc hệ thống, sử dụng công cụ hệ suy diễn mờ Takagi-Sugeno kết hợp bộ quan sát mờ với đầu vào không rõ (Unknown Input Observer - UIO).
  • Phạm vi thực nghiệm: Thử nghiệm chẩn đoán được tiến hành trong điều kiện xe không tải và chuyển động ở dải tốc độ ổn định.

Tổng quan tài liệu và vị trí của luận án

Các hướng nghiên cứu trước đây được điểm lại

Văn bản luận án đã phân loại và tổng thuật các hướng tiếp cận chính trong lịch sử phát triển kỹ thuật chẩn đoán trạng thái kỹ thuật ô tô và hệ thống kỹ thuật:

Hướng tiếp cận Tác giả / Công trình / Giai đoạn Nguyên lý & Đặc điểm kỹ thuật Hạn chế chính
Phát hiện lỗi theo giá trị ngưỡng cố định Hệ thống OBD-1 (thập niên 1980) So sánh giá trị đo tức thời với dải điện áp/tần số ngưỡng cố định của nhà chế tạo (ví dụ dải điện áp cảm biến nhiệt độ nước 0,1V - 4,8V tương ứng -50°C đến 150°C). Không nhận biết được các lỗi biến đổi sai quy luật nhưng giá trị vẫn nằm trong ngưỡng; ngưỡng thay đổi theo chế độ làm việc.
Phát hiện lỗi theo mô hình tín hiệu Phân tích miền thời gian, FFT, phân tích sóng bước nhỏ (Wavelet) Phân tích sự thay đổi biên độ, tần số, hàm tương quan của các thông số biến đổi tuần hoàn (rung động ổ đỡ, tốc độ góc, hiện tượng bỏ lửa động cơ). Chủ yếu áp dụng cho các cụm chi tiết chuyển động quay, chu kỳ; khó mô hình hóa tương tác phi tuyến phức tạp của hệ cơ điện tử.
Mô hình toán học định lượng Hệ phương trình vi phân, Hàm truyền $G(s)$, Không gian trạng thái Biểu diễn quan hệ vật lý bằng phương trình vi phân hoặc ma trận trạng thái tuyến tính $(\dot{x} = Ax + Bu, y = Cx + Du)$. Rất phức tạp với hệ phi tuyến nhiều đầu vào - nhiều đầu ra (MIMO); nhạy cảm với sai số mô hình và nhiễu ngẫu nhiên.
Mô hình tri thức (Trí tuệ nhân tạo) Mạng Nơ-ron nhân tạo (ANN), Logic mờ Mamdani & Assilian (1975) Xử lý dữ liệu phi tuyến qua học mẫu (ANN) hoặc tập luật ngôn ngữ với đầu ra là tập mờ (Mamdani). ANN đòi hỏi lượng mẫu huấn luyện lớn và lớp ẩn không tường minh; Mamdani khó kết hợp các kỹ thuật điều khiển/quan sát giải tích.
Ước lượng tham số & Bộ quan sát Phương pháp bình phương cực tiểu (LS), Bộ quan sát Luenberger (1966), Bộ quan sát UIO Ước lượng tham số cấu trúc hoặc ước lượng biến trạng thái $\hat{x}(t)$ từ tín hiệu vào/ra đo được để tạo lượng sai lệch $r = y - \hat{y}$. Bộ quan sát Luenberger truyền thống chỉ áp dụng cho hệ tuyến tính và đòi hỏi đo đầy đủ mọi biến đầu vào.

Khoảng trống nghiên cứu luận án giải quyết

Luận án lựa chọn giải quyết các hạn chế tồn tại của các phương pháp trước đó:

  • Khắc phục sự phụ thuộc vào dữ liệu thống kê khổng lồ của mô hình hộp đen (ANN) bằng cách ứng dụng hệ suy diễn mờ Takagi-Sugeno (1985), kết hợp các quan hệ vật lý đã biết với dữ liệu thực nghiệm.
  • Giải quyết bài toán phi tuyến của hệ thống ĐKĐT ô tô bằng cách chia không gian hoạt động thành các mô hình tuyến tính địa phương thông qua hệ mờ T-S.
  • Khắc phục ảnh hưởng của nhiễu và các thành phần đầu vào không đo được (như góc trượt ngang, phản lực mặt đường, sai số động của cảm biến) bằng cách thiết kế bộ quan sát mờ với đầu vào không rõ (UIO).

Cơ sở lý thuyết và phương pháp nghiên cứu

Khái niệm cơ bản và phân loại lỗi

Luận án định nghĩa: Lỗi là độ sai lệch quá mức cho phép của ít nhất một thông số cấu trúc hoặc thông số làm việc của hệ thống so với giá trị chuẩn. Quy trình chẩn đoán gồm hai thủ tục độc lập:

  1. Phát hiện trạng thái lỗi: Nhận biết sự xuất hiện của hoạt động bất thường.
  2. Xác định vị trí xảy ra lỗi: Khoanh vùng, định danh cụ thể linh kiện hoặc nguyên nhân hư hỏng.

Lỗi trong hệ thống được phân loại theo hai tiêu chí:

  • Theo diễn biến thời gian: Lỗi đột ngột (dạng bước nhảy), lỗi tiệm tiến (trôi điểm làm việc), lỗi không liên tục.
  • Theo bản chất tác động:
    • Lỗi cộng thêm ($f_a, f_s$): Xuất hiện tại cơ cấu chấp hành hoặc cảm biến, làm thay đổi trực tiếp giá trị tín hiệu đo $\Delta y(t) = f(t)$, độc lập với tín hiệu vào.
    • Lỗi nhân bội ($f_p$): Làm thay đổi tham số cấu trúc của hệ động lực, sinh ra sai số phụ thuộc tín hiệu vào $\Delta y(t) = f(t) \cdot u(t)$.

Khung lý thuyết và mô hình chẩn đoán

Luận án xây dựng phương pháp chẩn đoán trên cơ sở mô hình lý thuyết chạy song song với hệ thống thực để trích xuất lượng sai lệch (residual) $r$:

$$r = |y - \hat{y}|$$

Nếu $r \le J_{th}$ (ngưỡng cho phép), hệ thống được xác định là không có lỗi; nếu $r > J_{th}$, hệ thống được kết luận có xuất hiện trạng thái lỗi.

+-------------------------------------------------------------+
|                     Tín hiệu đầu vào u(t)                   |
+------------------------------+------------------------------+
                               |
               +---------------+---------------+
               |                               |
               v                               v
    +--------------------+           +--------------------+
    |   Hệ thống thực    |           |   Mô hình mờ T-S   |
    | (Chứa lỗi f,       |           |   kết hợp bộ quan  |
    |  nhiễu d_u(t))     |           |   sát mờ UIO       |
    +---------+----------+           +---------+----------+
              |                                |
       Đầu ra đo y(t)                   Đầu ra tính y*(t)
              |                                |
              +----------------+---------------+
                               |
                               v
                     +-------------------+
                     | Bộ tính sai lệch  |
                     |  r = |y - y*|     |
                     +---------+---------+
                               |
                               v
                     +-------------------+
                     | So sánh ngưỡng    |
                     | r > J_th: Báo lỗi |
                     +-------------------+

Mô hình lý thuyết được thiết lập dựa trên hệ suy diễn mờ Takagi-Sugeno. Trong cấu trúc T-S, mệnh đề điều kiện sử dụng biến mờ ngôn ngữ, nhưng mệnh đề hệ quả là hàm giải tích bậc nhất của các biến vào:

$$\text{Luật } \Re_i: \text{IF } z_1(t) \text{ is } M_{i1} \text{ and } \dots \text{ and } z_p(t) \text{ is } M_{ip} \text{ THEN } \dot{x}(t) = A_i x(t) + B_i u(t)$$

Số lượng luật cơ sở $N_R$ và số mô hình tuyến tính địa phương $N_M$ được tính toán theo công thức:

$$N_R = \prod_{i=1}^{N_v} N_{MFi}$$

$$N_M = 2(N_R - 1)$$

Trong đó $N_v$ là số lượng biến mờ, $N_{MFi}$ là số hàm liên thuộc của biến thứ $i$.

Để xử lý các thành phần không đo được và nhiễu $d_u(t)$, phương trình trạng thái được bổ sung các ma trận phân phối $E_u, F_u$:

$$\dot{x}(t) = Ax(t) + Bu(t) + E_u d_u(t)$$

$$y(t) = Cx(t) + Du(t) + F_u d_u(t)$$

Cấu trúc của bộ quan sát mờ UIO được thiết kế theo dạng:

$$\dot{z}(t) = F z(t) + T B u(t) + K y(t)$$

$$\hat{x}(t) = z(t) + H y(t)$$

Sai số ước lượng $e(t) = x(t) - \hat{x}(t)$ được triệt tiêu ảnh hưởng của $d_u(t)$ khi thỏa mãn các điều kiện đại số ma trận:

$$(H C - I) E_u = 0$$

$$T = I - H C$$

$$F = A_1 - H C A_1 - K_1 C \quad (\text{với } K = K_1 + K_2 \text{ và } K_2 = F H)$$

Phương pháp nghiên cứu thực tế và nguồn dữ liệu

  • Nghiên cứu lý thuyết: Phân tích động lực học ô tô, xây dựng thuật toán mờ T-S và giải ma trận thiết kế bộ quan sát UIO.
  • Mô phỏng số: Ứng dụng phần mềm MatLab và công cụ Fuzzy Toolbox để thiết lập các biến ngôn ngữ, hàm liên thuộc (Gaussian, hình thang, tam giác) và mô phỏng phản ứng của bộ quan sát.
  • Thực nghiệm kiểm chứng: Thu thập tín hiệu thực tế trên xe Toyota Camry 2.4 (sản xuất năm 2009 tại Việt Nam). Dữ liệu bao gồm:
    • Tín hiệu góc quay vành lái từ cảm biến góc lái.
    • Tín hiệu gia tốc ngang từ cảm biến gia tốc.
    • Tín hiệu tốc độ góc quay thân xe (yaw rate) từ cảm biến con quay hồi chuyển.
    • Tín hiệu vận tốc chuyển động của xe.
    • Dữ liệu được trích xuất trực tiếp từ bộ điều khiển ECU thông qua thiết bị phần cứng tự chế tạo kết nối qua cổng chẩn đoán tiêu chuẩn DLC3.

Nội dung chính theo từng chương

Chương 1: Tổng quan về vấn đề nghiên cứu

Chương 1 hệ thống hóa cơ sở lý luận về chẩn đoán trạng thái kỹ thuật trên ô tô hiện đại, phân tích sự chuyển dịch từ hệ cơ khí thuần túy sang hệ thống cơ điện tử.

                           HỆ THỐNG CÓ ĐIỀU KHIỂN ĐIỆN TỬ
                                         |
         +-------------------------------+-------------------------------+
         |                               |                               |
         v                               v                               v
   KHỐI CẢM BIẾN                  BỘ XỬ LÝ TRUNG TÂM             CƠ CẤU CHẤP HÀNH
  (Thu nhận thông tin)                 (ECU)                   (Dẫn động hệ cơ khí)
- Tín hiệu Analog                - Tiếp nhận tín hiệu           - Van điện từ
- Tín hiệu Xung                  - Tính toán theo phần mềm      - Động cơ điện
- Tín hiệu On/Off                - Phát lệnh điều khiển         - Bộ chấp hành thủy lực

Nội dung chương tập trung vào các luận điểm:

  • Đặc điểm cấu trúc hệ ĐKĐT: Bao gồm ba khối chính: Cảm biến, Bộ xử lý trung tâm (ECU) và Cơ cấu chấp hành. Tín hiệu cảm biến gồm dạng tương tự (analog), dạng xung tần số và dạng chuyển mạch (On/Off). Các cảm biến vừa thực hiện chức năng điều khiển vừa đóng vai trò là nguồn thông số chẩn đoán trực tiếp không cần tháo rời.
  • So sánh ba phương pháp chẩn đoán:
    1. Tháo rời đo đạc (tốn nhân lực, phá vỡ tiếp xúc bề mặt lắp ghép).
    2. Không tháo rời dựa trên dấu hiệu bên ngoài (phụ thuộc kinh nghiệm chủ quan).
    3. Đo đạc thông số bằng cảm biến và thiết bị điện tử (chẩn đoán khách quan, thời gian thực).
  • Phân loại các phương pháp phát hiện lỗi: Phân tích ưu nhược điểm của phương pháp giá trị ngưỡng cố định, phương pháp mô hình tín hiệu và phương pháp trên cơ sở mô hình hệ thống.
  • Đánh giá mô hình mô tả hệ thống: So sánh mô hình toán học (vi phân, hàm truyền, không gian trạng thái) với các mô hình tri thức (ANN, Logic mờ Mamdani, Logic mờ T-S). Luận án kết luận mô hình mờ T-S là công cụ phù hợp nhất do khả năng kết hợp biểu thức vật lý và khả năng tuyến tính hóa cục bộ.
  • Phương pháp tạo lượng sai lệch: Phân tích phương pháp ước lượng tham số bằng thuật toán bình phương cực tiểu (LS) để phát hiện lỗi tham số nhân bội và phương pháp bộ quan sát trạng thái (Luenberger, UIO) để phát hiện lỗi cộng thêm của cảm biến, cơ cấu chấp hành.

Chương 2: Cơ sở lý thuyết của việc chẩn đoán phát hiện trạng thái lỗi của các hệ thống có ĐKĐT trên ô tô bằng công cụ suy diễn mờ T-S

Chương 2 là phần lý thuyết trọng tâm của luận án, trình bày quy trình toán học xây dựng mô hình chẩn đoán mờ:

  • Cấu trúc hệ suy diễn mờ (FIS): Mô tả chi tiết 4 khối chức năng:
    • Khối mờ hóa: Chuyển đổi biến vật lý sang biến ngôn ngữ qua hàm liên thuộc.
    • Khối cơ sở tri thức: Lưu trữ tập luật $\text{IF} \dots \text{THEN}$.
    • Khối suy diễn: Sử dụng các quy tắc hợp thành như MAX-MIN, MAX-PROD, SUM-MIN, SUM-PROD.
    • Khối giải mờ: Chuyển đổi kết quả mờ sang giá trị rõ bằng phương pháp điểm trọng tâm:

$$z = \frac{\sum_{i=1}^n w_i z_i}{\sum_{i=1}^n w_i}$$

  • Đặc trưng của hệ mờ Takagi-Sugeno: Chứng minh khả năng xấp xỉ hệ phi tuyến bằng tổ hợp các mô hình tuyến tính địa phương. Khảo sát thực nghiệm số cho thấy khi tăng số lượng hàm liên thuộc từ 2 hàm tam giác lên 6 hàm Gaussian, mô hình T-S xấp xỉ đường cong phi tuyến $y = -x^2 - 2x$ tăng từ 2 đoạn thẳng lên 10 đoạn thẳng tuyến tính, nâng cao độ chính xác mô tả.
  • Phương pháp tiếp cận mô hình: Luận án lựa chọn phương pháp tiếp cận từ mô hình vật lý kết hợp dữ liệu quan sát, giúp giảm bớt khối lượng mẫu thực nghiệm so với phương pháp hộp đen thuần túy.
  • Xây dựng bộ quan sát mờ UIO: Thiết lập thuật toán phân tích ma trận để tách biệt các biến đầu vào không đo được $d_u(t)$ và nhiễu môi trường, đảm bảo bộ quan sát chỉ nhạy với lỗi hệ thống mà không phát tín hiệu báo động sai trước các biến động ngẫu nhiên từ mặt đường.

Chương 3: Xây dựng mô hình chẩn đoán phát hiện lỗi của hệ thống VSC trên xe Toyota Camry bằng hệ suy diễn mờ T-S

Chương 3 áp dụng khung lý thuyết của Chương 2 vào đối tượng cụ thể là hệ thống VSC trên xe Toyota Camry 2.4:

  • Mô hình hóa động lực học hệ thống VSC: Thiết lập hệ phương trình trạng thái mô tả chuyển động quay vòng và ổn định quỹ đạo của ô tô. Lựa chọn các biến trạng thái bao gồm vận tốc góc quay thân xe xung quanh trục đứng và góc lệch bên (side slip angle).
  • Thiết lập tập luật mờ T-S cho hệ thống VSC: Khai báo các biến mờ đầu vào như góc quay vành lái, vận tốc chuyển động của xe; xác định các hàm liên thuộc tương ứng trong môi trường MatLab.
  • Xây dựng bộ quan sát UIO cho hệ thống VSC: Tính toán các ma trận hệ số $F, T, K, H$ của bộ quan sát địa phương nhằm khử các thành phần không đo được như phản lực tiếp tuyến mặt đường và góc trượt bên của lốp xe.
  • Mô phỏng kiểm chứng thuật toán: Chạy mô phỏng trên máy tính với các kịch bản xuất hiện lỗi đột ngột và lỗi tiệm tiến ở cảm biến góc lái và cảm biến gia tốc ngang, đánh giá khả năng sinh lượng sai lệch $r$ vượt ngưỡng $J_{th}$ khi có lỗi.

Chương 4: Các thí nghiệm đánh giá hiệu quả của hệ thống chẩn đoán phát hiện lỗi cho hệ thống VSC xe Toyota Camry

Chương 4 trình bày việc triển khai thực nghiệm và đánh giá thực tế:

  • Thiết kế và chế tạo phần cứng thu thập dữ liệu: Tác giả tự thiết kế, chế tạo một bộ thiết bị thu thập dữ liệu chuyên dụng từ ECU của xe. Thiết bị được kết nối trực tiếp với cổng chẩn đoán tiêu chuẩn DLC3 trên xe Toyota Camry 2.4 và giao tiếp với máy tính qua cổng truyền thông.
  • Xây dựng phần mềm chẩn đoán: Lập trình phần mềm nhận dạng tín hiệu thời gian thực trên máy tính, hiển thị trực quan các thông số vận hành và tự động tính toán lượng sai lệch $r$ từ mô hình mờ T-S.
  • Tổ chức thực nghiệm trên xe thực tế: Thử nghiệm xe trong điều kiện không tải, chạy ở tốc độ ổn định trên đường thử. Đo đạc và ghi nhận đồng thời 4 kênh tín hiệu: góc quay vành lái, gia tốc ngang, tốc độ góc quay thân xe và tốc độ xe.
  • Kết quả đánh giá: Dữ liệu thực nghiệm xác nhận mô hình mờ T-S kết hợp bộ quan sát UIO có khả năng phản ánh sát thực trạng thái làm việc của hệ thống VSC, phát hiện chính xác các sai lệch tín hiệu và không bị ảnh hưởng bởi rung động hay nhiễu mặt đường.

Kết quả và những đóng góp mới

Đóng góp mới về mặt lý luận khoa học

  1. Luận án đã đề xuất và hoàn thiện phương pháp luận chẩn đoán TTKT cho các hệ thống điều khiển điện tử trên ô tô hiện đại dựa trên mô hình cấu trúc hệ suy diễn mờ Takagi-Sugeno.
  2. Ứng dụng thành công công cụ hệ mờ T-S kết hợp bộ quan sát với đầu vào không rõ (UIO) để giải quyết đồng thời hai trở ngại lớn trong chẩn đoán ô tô: tính chất phi tuyến cao của động lực học chuyển động và việc thiếu hụt thông tin các biến đầu vào không thể đo trực tiếp (như phản lực mặt đường, góc trượt ngang).
  3. Phương pháp này giúp giảm thiểu khối lượng và thời gian thu thập dữ liệu thống kê lỗi so với các phương pháp chẩn đoán bằng mạng nơ-ron hoặc thống kê kinh nghiệm truyền thống.

Đóng góp mới về mặt thực tiễn kỹ thuật

  1. Tự thiết kế và chế tạo thành công phần cứng bộ thu thập dữ liệu từ ECU qua giắc cắm DLC3 trên ô tô, kết nối máy tính hiển thị và ghi nhận dữ liệu thời gian thực.
  2. Xây dựng phần mềm chẩn đoán phát hiện trạng thái làm việc có lỗi của hệ thống VSC trên dòng xe Toyota Camry 2.4 sản xuất năm 2009 tại Việt Nam.
  3. Tạo lập cơ sở khoa học và phương pháp luận độc lập để các cơ sở nghiên cứu và doanh nghiệp trong nước có thể tự chủ thiết kế, chế tạo các thiết bị chẩn đoán chuyên dụng cho các hệ thống ĐKĐT khác, giảm phụ thuộc vào thiết bị và phần mềm nhập ngoại độc quyền.

Kiến nghị và giải pháp đề xuất

  • Ứng dụng mô hình chẩn đoán và thiết bị thu thập dữ liệu đã chế tạo vào thực tế tại các xưởng bảo dưỡng, sửa chữa ô tô và phục vụ công tác đào tạo thực hành nghề sửa chữa ô tô.
  • Mở rộng nghiên cứu áp dụng phương pháp luận mờ T-S và bộ quan sát UIO cho các hệ thống điều khiển điện tử an toàn khác trên ô tô như hệ thống chống bó cứng phanh (ABS), hệ thống phân phối lực phanh điện tử (EBD) và hệ thống phun xăng điện tử (EFI).

Hạn chế và hướng nghiên cứu tiếp

Hạn chế của nghiên cứu

  • Giới hạn phạm vi chẩn đoán: Luận án mới tập trung giải quyết giai đoạn 1 của quy trình chẩn đoán là phát hiện trạng thái làm việc có lỗi, chưa mở rộng giải quyết triệt để giai đoạn 2 là định vị chính xác vị trí, phân loại và ước lượng kích thước, mức độ của lỗi.
  • Giới hạn điều kiện thử nghiệm: Các thử nghiệm thực nghiệm trên xe thực tế mới được tiến hành trong điều kiện đơn giản hóa: xe không có tải và chuyển động ở tốc độ ổn định; chưa khảo sát trong các điều kiện phức tạp như xe đầy tải, quay vòng gấp ở tốc độ cao hoặc mặt đường có hệ số bám thay đổi đột ngột.
  • Đặc thù đối tượng: Mô hình và cấu hình thực nghiệm được thiết kế riêng cho hệ thống VSC trên dòng xe Toyota Camry 2.4 đời 2009.

Hướng nghiên cứu phát triển

  • Phát triển thuật toán suy luận nâng cao để thực hiện phân loại, cô lập và định vị cụ thể vị trí lỗi (cảm biến, đường truyền tín hiệu, ECU hay cơ cấu chấp hành thủy lực).
  • Mở rộng các kịch bản thực nghiệm trên nhiều dải tốc độ, chế độ tải trọng và các điều kiện mặt đường phức tạp khác nhau.
  • Chuẩn hóa phần cứng và phần mềm thu thập dữ liệu DLC3 để có thể ứng dụng tương thích trên nhiều dòng xe và hãng xe khác nhau đang lưu hành tại Việt Nam.

Giá trị tham khảo

Đối tượng thụ hưởng giá trị nghiên cứu

  • Nghiên cứu sinh, học viên cao học, giảng viên ngành Kỹ thuật ô tô, Cơ điện tử và Kỹ thuật điều khiển: Luận án cung cấp tài liệu tham khảo chuyên sâu về phương pháp luận mô hình hóa hệ thống phi tuyến bằng logic mờ Takagi-Sugeno và thiết kế bộ quan sát UIO trong chẩn đoán kỹ thuật.
  • Kỹ sư, kỹ thuật viên tại các trung tâm bảo dưỡng, sửa chữa ô tô: Tham khảo quy trình chẩn đoán khách quan dựa trên dữ liệu cảm biến, nguyên lý hoạt động và các dạng hư hỏng đặc trưng của hệ thống VSC.
  • Các nhà phát triển thiết bị đo lường và chẩn đoán trong nước: Tham khảo cấu trúc thiết kế mạch thu thập dữ liệu qua cổng DLC3 và giải thuật phần mềm xử lý tín hiệu ECU thời gian thực.

Các nội dung có giá trị tham khảo cao trong văn bản

  • Hệ thống hóa các phương pháp phát hiện lỗi và phân loại lỗi trong Chương 1.
  • Cơ sở toán học, công thức tính số lượng luật mờ, số mô hình địa phương và điều kiện thiết kế bộ quan sát UIO trong Chương 2.
  • Phương pháp luận kết nối, trích xuất dữ liệu cảm biến từ cổng DLC3 phục vụ chẩn đoán không tháo rời trong Chương 4.

Câu hỏi thường gặp

1. Tại sao luận án lựa chọn phương pháp phát hiện lỗi trên cơ sở mô hình thay vì phương pháp dữ liệu thống kê hay ngưỡng cố định?

Phương pháp ngưỡng cố định (như trên các hệ thống OBD-1) chỉ phát hiện được khi tín hiệu vượt ra ngoài biên làm việc tuyệt đối, không nhận biết được các lỗi biến thiên sai quy luật trong dải cho phép. Phương pháp dữ liệu thống kê (hoặc mạng Nơ-ron) đòi hỏi tập mẫu dữ liệu khổng lồ về mọi trạng thái hư hỏng, điều rất khó thu thập trong kỹ thuật ô tô. Phương pháp trên cơ sở mô hình mờ T-S cho phép tận dụng các quan hệ vật lý đã biết của hệ thống để xây dựng mô hình chuẩn, giảm thiểu khối lượng dữ liệu đo đạc thực nghiệm cần thu thập.

2. Bộ quan sát với đầu vào không rõ (UIO) đóng vai trò gì trong mô hình chẩn đoán mờ T-S?

Trong thực tế vận hành ô tô, có nhiều biến đầu vào không thể đo được hoặc đo không chính xác (như phản lực mặt đường, độ mấp mô, góc lệch bên của bánh xe) cùng các nhiễu loạn môi trường. Nếu dùng mô hình thông thường, sai lệch do các yếu tố này sẽ làm sai lệch giá trị đầu ra, dẫn đến báo động lỗi giả. Bộ quan sát UIO được thiết kế với các điều kiện đại số ma trận $(HC - I)E_u = 0$ và $T = I - HC$ nhằm triệt tiêu hoàn toàn ảnh hưởng của các thành phần đầu vào không rõ, đảm bảo hệ thống chẩn đoán có tính bền vững (Robust Diagnosis), chỉ nhạy với hư hỏng thực tế.

3. Tỷ lệ hư hỏng của mạch điều khiển điện tử trên ô tô hiện đại chiếm bao nhiêu theo số liệu của luận án?

Theo số liệu thống kê được trích dẫn trong Chương 1 của luận án (nguồn trích dẫn số [11]), các sự cố kỹ thuật liên quan đến phần mạch điều khiển điện tử như cảm biến và cơ cấu chấp hành chiếm tỷ lệ lớn, lên tới 65% trong tổng số các sự cố khi làm việc của hệ thống có ĐKĐT trên ô tô.

4. Thiết bị phần cứng do tác giả chế tạo kết nối với ô tô qua cổng giao tiếp nào và có chức năng gì?

Bộ thiết bị phần cứng do tác giả tự nghiên cứu, thiết kế và chế tạo được cắm vào giắc chẩn đoán tiêu chuẩn DLC3 trên xe Toyota Camry 2.4. Thiết bị này có chức năng thu nhận các tín hiệu số và tín hiệu điện áp từ ECU của xe (bao gồm tín hiệu góc quay vành lái, gia tốc ngang, vận tốc xe, tốc độ góc quay thân xe), sau đó truyền về máy tính để phần mềm xử lý, hiển thị và tính toán lượng sai lệch phục vụ chẩn đoán thời gian thực.

5. Xe thực nghiệm trong luận án được thử nghiệm trong điều kiện tải trọng và vận hành như thế nào?

Theo phạm vi nghiên cứu được tác giả xác định, các thí nghiệm đánh giá hiệu quả của mô hình chẩn đoán trên xe Toyota Camry 2.4 thực tế được tiến hành trong điều kiện xe không có tải (chỉ có người lái và thiết bị đo) và chuyển động trên đường thử ở chế độ tốc độ ổn định.

Kết luận

Luận án "Xây dựng mô hình chẩn đoán trạng thái kỹ thuật hệ thống VSC trên ô tô" đã giải quyết bài toán chẩn đoán phát hiện lỗi cho hệ thống điều khiển điện tử ô tô thông qua việc kết hợp hệ suy diễn mờ Takagi-Sugeno và bộ quan sát mờ đầu vào không rõ (UIO). Đề tài đã xây dựng thành công mô hình chẩn đoán cho hệ thống VSC trên xe Toyota Camry 2.4, chứng minh khả năng kháng nhiễu và độ tin cậy trong điều kiện thiếu thông tin đầu vào. Nghiên cứu đồng thời hoàn thành việc chế tạo thiết bị phần cứng thu thập dữ liệu qua cổng DLC3 và phần mềm chẩn đoán trên máy tính, tạo tiền đề khoa học cho việc nâng cao tính tự chủ trong thiết kế, chế tạo thiết bị kiểm định và sửa chữa ô tô trong nước.
