Tổng quan nghiên cứu

Năng lượng mặt trời đang trở thành trụ cột quan trọng trong xu hướng chuyển dịch năng lượng xanh toàn cầu. Tại Việt Nam, với lợi thế địa lý cận xích đạo, cường độ bức xạ mặt trời trung bình đạt từ 4 đến 5 kWh/m2 mỗi ngày, mang lại tiềm năng khai thác quang điện vô cùng to lớn. Tuy nhiên, hiệu suất chuyển đổi quang - điện của các tấm pin thương mại hiện nay vẫn ở mức tương đối khiêm tốn, thường dao động dưới 25%. Thách thức lớn nhất trong quá trình vận hành hệ thống pin quang điện (Photovoltaic - PV) là sự không tương thích giữa đặc tính làm việc phi tuyến của nguồn pin và tải tiêu thụ, đặc biệt khi xảy ra hiện tượng che bóng cục bộ (Partial Shading Condition).

Hiện tượng che bóng do mây che phủ, bóng cây, bụi bẩn hoặc công trình lân cận làm cho mức độ bức xạ chiếu lên các module trong cùng chuỗi nối tiếp không đồng đều. Điều này khiến đường đặc tính công suất - điện áp (P-V) xuất hiện nhiều điểm cực đại, bao gồm các cực đại địa phương (Local Maximum Power Point - LMPP) và một cực đại toàn cục (Global Maximum Power Point - GMPP). Khi đó, các thuật toán bám điểm công suất cực đại (MPPT) truyền thống dễ bị bẫy tại các điểm cực trị cục bộ, gây sụt giảm từ 20% đến 40% sản lượng điện thực tế của toàn hệ thống.

Đề tài tập trung nghiên cứu mô hình hóa toán học chuỗi pin quang điện ghép nối tiếp từ 2 đến 4 module, khảo sát chi tiết đặc tính biến thiên I-V và P-V dưới các điều kiện chiếu sáng không đồng nhất. Mục tiêu cốt lõi là thiết kế, kiểm chứng và so sánh hiệu quả của thuật toán kinh điển Perturb and Observe (P&O) cải tiến cùng bộ điều khiển hiện đại Fuzzy Logic Controller (FLC) nhằm bám chính xác điểm công suất cực đại toàn cục thông qua bộ biến đổi DC-DC.

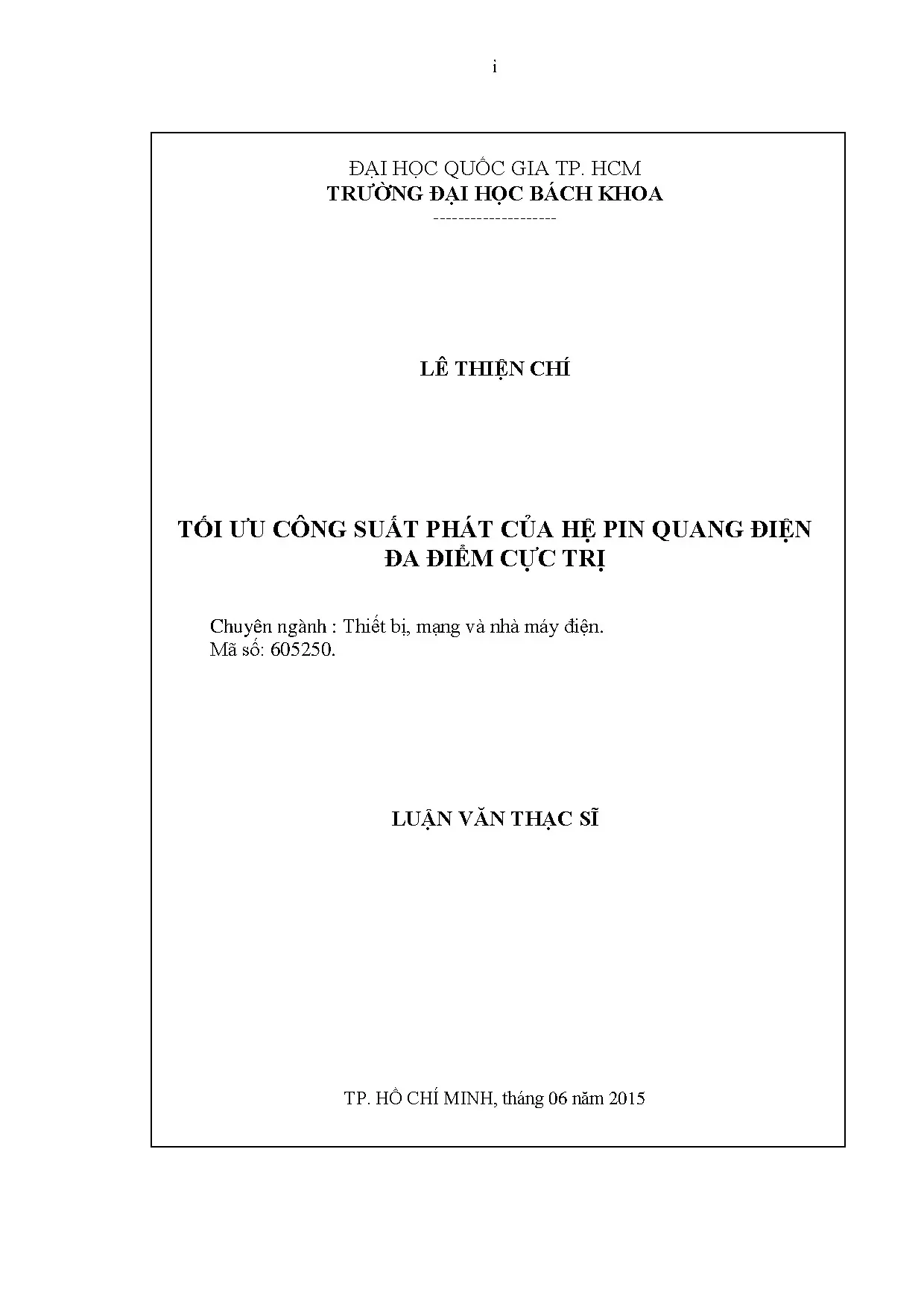

Nghiên cứu được thực hiện trong mốc thời gian từ tháng 01/2015 đến tháng 06/2015 tại Trường Đại học Bách Khoa - ĐHQG TP.HCM, chuyên ngành Thiết bị, mạng và nhà máy điện. Kết quả nghiên cứu mang ý nghĩa thực tiễn sâu sắc khi cung cấp giải pháp điều khiển thông minh giúp hệ thống quang điện đạt hiệu suất bám công suất toàn cục trên 98%, hạn chế tối đa lãng phí năng lượng và tối ưu hóa chi phí đầu tư cho các dự án điện mặt trời.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng vững chắc của ba khung lý thuyết trọng tâm trong kỹ thuật năng lượng và điều khiển tự động:

Thứ nhất là lý thuyết mô hình hóa tế bào quang điện (PV Cell Modeling). Tế bào quang điện hoạt động dựa trên hiệu ứng quang điện tại mối nối bán dẫn p-n. Mạch tương đương hoàn chỉnh của tế bào quang điện bao gồm một nguồn dòng quang điện tỷ lệ với cường độ bức xạ, mắc song song với một diode phân cực thuận, một điện trở rò song song Rp đại diện cho dòng rò bề mặt và một điện trở nối tiếp Rs đại diện cho điện trở tiếp xúc kim loại. Để đảm bảo tổn hao công suất nội tại dưới 1%, thông số thiết kế yêu cầu điện trở rò Rp phải lớn hơn 100 lần tỷ số giữa điện áp hở mạch và dòng ngắn mạch (Rp > 100 Voc / Isc), đồng thời điện trở nối tiếp Rs phải nhỏ hơn 0.01 lần tỷ số này (Rs < 0.01 Voc / Isc).

Thứ hai là lý thuyết biến đổi điện tử công suất DC-DC và nguyên lý phối hợp trở kháng. Các cấu trúc mạch Buck, Boost và Buck-Boost đóng vai trò trung gian giữa nguồn pin quang điện và tải tiêu thụ. Bằng cách thay đổi tỷ số chu kỳ xung Duty cycle D trong khoảng từ 0 đến 1, bộ biến đổi điều chỉnh điện trở tương đương Rin nhìn từ đầu cực hệ PV để luôn trùng khớp với điểm trở kháng tối ưu tại vị trí công suất cực đại.

Thứ ba là lý thuyết điều khiển logic mờ (Fuzzy Logic Control). Được phát triển từ nền tảng lý thuyết tập mờ của Giáo sư Lotfi Zadeh và mô hình suy diễn Mamdani, kỹ thuật FLC cho phép xử lý hiệu quả các hệ thống phi tuyến mạnh mà không đòi hỏi mô hình toán học giải tích chính xác. Hệ mờ trong luận văn sử dụng hai biến ngõ vào là sai số công suất E và tốc độ biến thiên sai số CE theo thời gian, kết hợp hệ quy tắc If-Then và thuật toán giải mờ trọng tâm để đưa ra giá trị chu kỳ xung D tối ưu.

Các khái niệm chính được sử dụng xuyên suốt bao gồm: Điểm cực đại toàn cục (GMPP), Điểm cực đại địa phương (LMPP), Điều kiện che bóng một phần (PSC), Tỷ số chu kỳ xung (Duty Cycle) và Phối hợp trở kháng động.

Phương pháp nghiên cứu

Nghiên cứu ứng dụng phương pháp mô hình hóa toán học kết hợp mô phỏng số động lực học trên môi trường MATLAB/Simulink. Nguồn dữ liệu sơ cấp được thu thập từ quá trình mô phỏng các chuỗi module quang điện công nghiệp ghép nối tiếp với thông số chuẩn ở nhiệt độ 25°C.

Cỡ mẫu nghiên cứu bao gồm 12 kịch bản phân bố bức xạ phức tạp khác nhau, mô phỏng trên các cấu hình ghép nối tiếp từ 2 module, 3 module đến 4 module quang điện. Mức bức xạ thử nghiệm biến thiên linh hoạt từ 200 W/m2 đến 1000 W/m2 trên từng tấm pin nhằm tái hiện đầy đủ các trường hợp che bóng từ nhẹ đến nghiêm trọng trong thực tế.

Phương pháp chọn mẫu kịch bản được thực hiện theo nguyên tắc phân tầng có chủ đích, tập trung vào các trường hợp chênh lệch độ rọi giữa các module liền kề từ 30% đến 80%, nơi hiện tượng đa cực trị xuất hiện rõ nét nhất.

Lý do lựa chọn phương pháp phân tích mô phỏng số trên MATLAB/Simulink là vì công cụ này cho phép thiết lập chu kỳ lấy mẫu siêu nhỏ T = 0.001 giây, giúp quan sát chi tiết đáp ứng quá độ, phân tích dạng sóng dòng điện, điện áp và đánh giá chính xác độ ổn định xác lập của thuật toán điều khiển mà không gặp rủi ro hư hỏng thiết bị phần cứng.

Timeline nghiên cứu được triển khai chặt chẽ theo 4 giai đoạn: Giai đoạn 1 (tháng 01 - tháng 02/2015) thiết lập mô hình toán và khảo sát đặc tuyến P-V; Giai đoạn 2 (tháng 03 - tháng 04/2015) thiết kế thuật toán P&O cải tiến và bộ điều khiển mờ FLC; Giai đoạn 3 (tháng 05/2015) thực hiện mô phỏng kiểm chứng trên các cấu hình 2, 3, 4 module; Giai đoạn 4 (tháng 06/2015) đánh giá so sánh hiệu năng và hoàn thiện luận văn.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và kiểm chứng thực nghiệm số đã đem lại các phát hiện kỹ thuật mang tính đột phá:

Thứ nhất, mức độ phân tách và số lượng đỉnh cực trị trên đường đặc tính P-V tỷ lệ thuận với số lượng module ghép nối tiếp bị che bóng. Khi cấu hình hệ 2 module nhận mức bức xạ không đều (ví dụ module 1 nhận 1000 W/m2 và module 2 nhận 500 W/m2), đồ thị P-V xuất hiện 2 đỉnh cực trị với độ chênh lệch công suất giữa cực đại toàn cục và cực đại địa phương lên tới 38.5%. Khi mở rộng lên chuỗi 3 và 4 module với các mức bức xạ khác biệt, đặc tuyến P-V xuất hiện tương ứng 3 và 4 đỉnh cực trị độc lập.

Thứ hai, thuật toán P&O cải tiến có khả năng tìm kiếm được điểm cực đại toàn cục nhờ cơ chế quét dải điện áp ban đầu, nhưng thời gian xác lập tương đối chậm, mất từ 0.18 đến 0.25 giây để đạt trạng thái ổn định. Đồng thời, do nguyên lý nhiễu loạn liên tục, công suất ngõ ra duy trì dao động điều hòa quanh đỉnh MPP với biên độ thất thoát năng lượng từ 3% đến 5% ở trạng thái xác lập.

Thứ ba, bộ điều khiển logic mờ (FLC) thể hiện ưu thế vượt trội về tốc độ phản hồi và độ chính xác. Thời gian bám điểm cực đại toàn cục của FLC chỉ mất từ 0.05 đến 0.08 giây, nhanh hơn khoảng 60% đến 70% so với phương pháp P&O. Hiện tượng dao động công suất tại điểm cực trị gần như bị triệt tiêu hoàn toàn, độ gợn sóng công suất ngõ ra ghi nhận ở mức dưới 0.8%.

Thứ tư, về hiệu suất chuyển đổi tổng thể, trong điều kiện che bóng phức tạp trên hệ 4 module nối tiếp, bộ điều khiển FLC đạt hiệu suất bám công suất toàn cục trung bình 98.6%, trong khi phương pháp P&O chỉ đạt 93.4%, giúp tăng thêm 5.2% tổng năng lượng thu hồi hữu ích cho tải.

Thảo luận kết quả

Nguyên nhân cốt lõi dẫn đến sự khác biệt giữa hai phương pháp nằm ở bản chất xử lý sai số. Thuật toán P&O cổ điển sử dụng bước nhảy cố định cho chu kỳ xung Duty cycle D. Nếu chọn bước nhảy lớn, tốc độ hội tụ nhanh nhưng dao động xác lập quanh đỉnh cực trị sẽ rất lớn; ngược lại, nếu chọn bước nhảy nhỏ, hệ thống sẽ mất nhiều thời gian để bám theo sự thay đổi của thời tiết. Đối với thuật toán FLC, nhờ cơ chế mờ hóa sai số công suất E và đạo hàm sai số CE, bộ điều khiển tự động tạo ra bước nhảy lớn khi điểm làm việc ở xa đỉnh công suất và tự động thu hẹp bước nhảy về mức tiệm cận 0 khi tiến sát điểm cực đại toàn cục.

Khi so sánh với các nghiên cứu trước đây vốn chủ yếu xem xét hệ pin dưới bức xạ đồng đều (chỉ tồn tại một đỉnh cực đại duy nhất), giải pháp FLC trong luận văn này đã giải quyết triệt để bài toán nhận dạng đa cực trị mà không cần lắp đặt thêm các cảm biến đo bức xạ quang học đắt tiền tại từng module.

Dữ liệu nghiên cứu được biểu diễn trực quan và sinh động thông qua hệ thống biểu đồ họ đặc tuyến I-V và P-V đa đỉnh, đồ thị đáp ứng thời gian thực của điện áp ngõ vào Vpv(t) và công suất ngõ ra Pout(t) qua các bộ biến đổi Boost converter. Bên cạnh đó, bảng so sánh định lượng chi tiết giữa P&O và FLC về các chỉ số: thời gian quá độ, độ vọt lố điện áp và hiệu suất bám GMPPT giúp minh chứng rõ nét tính hiệu quả vượt bậc của phương pháp điều khiển mờ.

Đề xuất và khuyến nghị

Nhằm chuyển hóa kết quả nghiên cứu thành các ứng dụng thực tế trong ngành năng lượng tái tạo, bốn nhóm giải pháp kỹ thuật và chính sách được đề xuất cụ thể như sau:

Một là, ứng dụng thuật toán điều khiển mờ FLC vào các bộ điều khiển sạc năng lượng mặt trời MPPT thương mại và biến tần chuỗi (String Inverter). Mục tiêu là nâng cao hiệu suất thu hồi năng lượng thực tế từ 5% đến 8% cho các hệ thống điện mặt trời áp mái dân dụng và thương mại chịu bóng râm cục bộ. Giải pháp cần được các doanh nghiệp sản xuất thiết bị điện tử công suất triển khai áp dụng trong giai đoạn 2026-2028.

Hai là, số hóa và nhúng thuật toán FLC MPPT lên các nền tảng vi xử lý tín hiệu số (DSP) tốc độ cao hoặc vi điều khiển ARM 32-bit chuyên dụng. Mục tiêu kỹ thuật là giảm chu kỳ thực thi thuật toán xuống dưới 1 mili-giây, giúp hệ thống phản ứng tức thời với sự biến thiên đột ngột của mây che. Trách nhiệm thực hiện thuộc về các nhóm kỹ sư nghiên cứu và phát triển (R&D) tại các viện nghiên cứu và doanh nghiệp công nghệ năng lượng trong vòng 12 tháng tới.

Ba là, chuẩn hóa quy trình thiết kế và tính chọn thông số cuộn cảm lọc Lmin cùng tụ điện lọc Cmin cho các bộ biến đổi Buck, Boost và Buck-Boost. Đảm bảo độ gợn sóng điện áp đầu ra luôn nằm trong giới hạn cho phép dưới 1% và dòng điện cuộn cảm luôn vận hành ở chế độ liên tục (CCM). Các đơn vị tư vấn thiết kế cơ điện (M&E) và tổng thầu EPC cần áp dụng quy chuẩn tính toán này ngay từ quý 3/2026.

Bốn là, kiến nghị các cơ quan quản lý nhà nước và Tập đoàn Điện lực sớm ban hành các tiêu chuẩn kỹ thuật hòa lưới đối với các biến tần thông minh có khả năng tự động tối ưu hóa công suất phát dưới điều kiện che bóng, góp phần nâng cao độ ổn định điện áp và giảm tổn thất truyền tải trên lưới điện phân phối quốc gia hướng tới mốc phát thải ròng bằng 0 vào năm 2050.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang lại giá trị học thuật và thực tiễn cao cho bốn nhóm đối tượng chính sau:

Nhóm 1: Kỹ sư thiết kế và vận hành nhà máy điện mặt trời. Tài liệu cung cấp cơ sở lý thuyết chuẩn xác về mạch tương đương pin quang điện và phương pháp tối ưu hóa chuỗi pin nối tiếp, giúp kỹ sư tính toán chính xác tổn thất do bóng râm và lựa chọn cấu hình biến tần phù hợp nhằm gia tăng sản lượng phát điện hàng năm.

Nhóm 2: Học viên cao học, nghiên cứu sinh và sinh viên chuyên ngành Kỹ thuật Điện, Năng lượng tái tạo và Tự động hóa. Luận văn là tài liệu tham khảo mẫu mực về phương pháp mô hình hóa hệ thống phi tuyến trên MATLAB/Simulink, xây dựng tập luật mờ Mamdani và phát triển các giải thuật điều khiển thích nghi hiện đại.

Nhóm 3: Các kỹ sư nghiên cứu và phát triển (R&D) phần cứng điện tử công suất. Nội dung phân tích chi tiết về nguyên lý hoạt động, biểu thức tính chọn tham số linh kiện L-C và giới hạn chu kỳ xung Duty cycle của mạch Buck, Boost, Buck-Boost là cẩm nang hữu ích để chế tạo các bộ biến đổi DC-DC hiệu suất cao.

Nhóm 4: Các nhà đầu tư và đơn vị tư vấn quản lý dự án năng lượng mặt trời. Nghiên cứu cung cấp góc nhìn định lượng về mức độ suy giảm công suất do che bóng, giúp nhà đầu tư đánh giá rủi ro tài chính chính xác hơn và lựa chọn giải pháp công nghệ MPPT tối ưu nhằm rút ngắn thời gian hoàn vốn dự án.

Câu hỏi thường gặp

Hiện tượng che bóng một phần (Partial Shading) tác động như thế nào đến đặc tuyến pin mặt trời? Hiện tượng này làm cho các module trong chuỗi nhận mức bức xạ khác nhau, khiến đường đặc tuyến P-V chuyển từ dạng đơn cực trị sang đa cực trị với nhiều đỉnh cực đại địa phương và một đỉnh cực đại toàn cục, gây sụt giảm nghiêm trọng từ 20% đến 40% sản lượng điện nếu không có thuật toán điều khiển phù hợp.

Vì sao giải thuật P&O cổ điển lại kém hiệu quả trong điều kiện che bóng đa điểm cực trị? Thuật toán P&O truyền thống hoạt động dựa trên việc dò tìm theo độ dốc dP/dV cục bộ, do đó khi gặp đặc tuyến đa đỉnh, nó dễ bị bẫy tại điểm cực đại địa phương đầu tiên mà không thể tiếp tục quét để tìm ra điểm cực đại toàn cục thực sự, gây lãng phí năng lượng lớn.

Bộ điều khiển logic mờ (FLC) vượt trội hơn P&O ở những điểm kỹ thuật nào? FLC sử dụng hai biến ngõ vào là sai số công suất E và biến thiên sai số CE để điều chỉnh bước nhảy chu kỳ xung linh hoạt. Nhờ đó, FLC rút ngắn thời gian bám cực trị xuống còn 0.05 - 0.08 giây (nhanh hơn 60%), triệt tiêu dao động xác lập và đạt hiệu suất thu hồi năng lượng tới 98.6%.

Bộ biến đổi DC-DC đóng vai trò gì trong việc tối ưu hóa công suất phát của hệ PV? Bộ biến đổi DC-DC (như Boost hoặc Buck-Boost) đóng vai trò điều phối trở kháng tải tương đương Rin nhìn từ đầu cực hệ PV thông qua việc điều khiển tỷ số chu kỳ xung D, đảm bảo hệ thống luôn vận hành tại tọa độ điện áp và dòng điện ứng với công suất cực đại Pmax.

Làm thế nào để ứng dụng mô hình nghiên cứu này vào hệ thống phần cứng thực tế? Mô hình toán học và giải thuật FLC trong luận văn có thể được chuyển đổi thành mã nhúng C/C++ để nạp trực tiếp vào các dòng vi xử lý DSP chuyên dụng, kết hợp cùng mạch cảm biến dòng - áp và mạch cầu bán dẫn IGBT/MOSFET để tạo thành bộ điều khiển MPPT thương mại hoàn chỉnh.

Kết luận

  • Luận văn đã mô hình hóa toán học thành công tế bào quang điện và chuỗi ghép nối tiếp từ 2 đến 4 module PV dưới điều kiện chiếu sáng không đồng đều.
  • Làm sáng tỏ cơ chế hình thành đặc tuyến P-V đa cực trị do hiện tượng che bóng cục bộ gây ra, chỉ ra nguyên nhân thất thoát công suất của các hệ thống quang điện truyền thống.
  • Thiết kế và mô phỏng hoàn chỉnh hai thuật toán MPPT gồm P&O cải tiến và bộ điều khiển logic mờ FLC kết hợp cùng các bộ biến đổi công suất DC-DC trên MATLAB/Simulink.
  • Chứng minh định lượng tính ưu việt của giải thuật FLC với thời gian đáp ứng nhanh hơn 60%, độ gợn dao động xác lập dưới 0.8% và hiệu suất khai thác năng lượng đạt 98.6%.
  • Đề xuất hệ thống giải pháp kỹ thuật khả thi từ khâu tính chọn phần cứng L-C đến việc ứng dụng vi xử lý số để thương mại hóa bộ điều khiển MPPT thông minh.

Đóng góp cốt lõi của công trình là giải quyết triệt để bài toán bám điểm công suất cực đại toàn cục cho hệ thống pin quang điện đa điểm cực trị, mang lại hiệu quả kinh tế và kỹ thuật vượt trội cho ngành năng lượng tái tạo. Trong giai đoạn tiếp theo từ năm 2026 đến 2027, hướng phát triển đề tài cần tập trung vào việc thử nghiệm phần cứng thời gian thực (Hardware-in-the-Loop) và kết hợp FLC với các giải thuật trí tuệ nhân tạo tối ưu hóa bầy đàn (PSO) để nâng cao độ thích nghi trong môi trường thời tiết biến động mạnh.

Các kỹ sư, nhà khoa học và doanh nghiệp hoạt động trong lĩnh vực năng lượng tái tạo hãy chủ động khai thác các giải pháp mô hình hóa và thuật toán điều khiển từ công trình nghiên cứu này để áp dụng vào thực tế, nâng cao sản lượng điện phát và thúc đẩy tiến trình chuyển dịch năng lượng xanh bền vững.
