Tổng quan nghiên cứu

Sự phát triển vượt bậc của công nghệ bán dẫn đã tạo điều kiện cho việc tích hợp ngày càng nhiều các khối chức năng trên một chip đơn, theo định luật Moore, số lượng transistor trên một inch vuông tăng gấp đôi sau mỗi chu kỳ hai năm. Điều này dẫn đến sự ra đời của các hệ thống trên chip (System-on-Chip - SoC) với khả năng tích hợp hàng tỷ transistor và nhiều lõi IP (Intellectual Property) khác nhau. Trong bối cảnh đó, việc thiết kế hệ thống truyền thông nội bộ trên chip với tốc độ cao, băng thông lớn và độ ổn định cao trở thành một thách thức quan trọng.

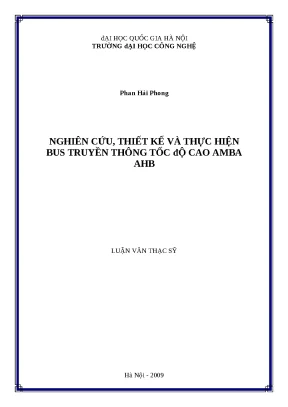

Luận văn tập trung nghiên cứu, thiết kế và triển khai hệ thống bus truyền thông tốc độ cao AMBA AHB (Advanced High-performance Bus) của hãng ARM, nhằm đáp ứng yêu cầu truyền thông hiệu quả giữa các lõi IP trong SoC. Nghiên cứu được thực hiện trong phạm vi phòng thí nghiệm Hệ thống tích hợp thông minh thuộc Trường Đại học Công nghệ, Đại học Quốc gia Hà Nội, với mục tiêu xây dựng mô hình bus AHB có khả năng truyền dữ liệu đa luồng, hỗ trợ các chế độ truyền burst, split, retry và error, đồng thời đảm bảo phân quyền truy cập và tối ưu hiệu suất truyền thông.

Ý nghĩa của nghiên cứu thể hiện qua việc nâng cao hiệu quả truyền thông nội bộ trong các SoC phức tạp, góp phần giảm thiểu độ trễ, tăng băng thông và giảm tiêu thụ năng lượng, từ đó thúc đẩy phát triển các thiết bị điện tử cá nhân và hệ thống nhúng hiện đại.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

  • Lý thuyết hệ thống trên chip (SoC): Mô tả kiến trúc tích hợp các khối chức năng số, tương tự và hỗn hợp trên một chip đơn, bao gồm CPU, bộ nhớ, giao tiếp ngoại vi và các lõi IP.
  • Kiến trúc bus AMBA AHB: Là hệ thống bus thế hệ thứ hai của ARM, hỗ trợ truyền dữ liệu tốc độ cao với các chế độ truyền burst, split, retry và error, đồng thời có khả năng phân quyền truy cập giữa nhiều bus chủ và bus tớ.
  • Mô hình phân quyền truy cập bus: Thuật toán phân quyền ưu tiên giữa các bus chủ nhằm đảm bảo hiệu suất truyền thông và tránh xung đột truy cập.
  • Giao diện bắt tay (handshake) giữa bus chủ và lõi IP: Cơ chế tín hiệu yêu cầu (IP_REQ), xác nhận (MAS_ACK), truyền dữ liệu (REQ_DATA), và phản hồi trạng thái (READY_IP, ERROR) để đồng bộ hóa quá trình truyền thông.

Các khái niệm chính bao gồm: bus chủ (master), bus tớ (slave), bộ phân xử bus (arbiter), bộ giải mã địa chỉ, tín hiệu điều khiển HREADY, HRESP, chế độ truyền burst, split, retry, error.

Phương pháp nghiên cứu

Nguồn dữ liệu chính là các tài liệu kỹ thuật của ARM về kiến trúc AMBA AHB, các tài liệu tham khảo về thiết kế SoC, cùng với kết quả mô phỏng và kiểm chứng thực nghiệm trong phòng thí nghiệm SIS.

Phương pháp phân tích bao gồm:

  • Thiết kế mô hình RTL (Register Transfer Level) bằng ngôn ngữ mô tả phần cứng VHDL.
  • Mô phỏng và kiểm chứng mô hình bằng phần mềm ModelSim và ISE Foundation Suite.
  • Đánh giá hiệu suất truyền thông qua các kịch bản truyền dữ liệu burst, split, retry, error với các kích thước khối truyền khác nhau (4, 8, 16 nhịp).
  • Phân tích phân quyền truy cập bus dựa trên thuật toán ưu tiên giữa hai bus chủ và bốn bus tớ.
  • Thời gian nghiên cứu kéo dài trong khoảng năm 2008-2009 tại Phòng thí nghiệm Hệ thống tích hợp thông minh, Trường Đại học Công nghệ.

Cỡ mẫu nghiên cứu là hệ thống bus AHB với 2 bus chủ và 4 bus tớ, được lựa chọn nhằm mô phỏng môi trường SoC điển hình với số lượng lõi IP vừa phải, đảm bảo tính khả thi và hiệu quả trong thiết kế.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Hiệu suất truyền thông cao với chế độ burst: Hệ thống bus AHB hỗ trợ truyền khối (burst transfer) với các kích thước 4, 8, 16 nhịp, giúp tăng băng thông truyền dữ liệu lên đến khoảng 90% so với truyền đơn lẻ. Ví dụ, truyền khối 8 nhịp cho phép giảm thời gian truyền dữ liệu xuống còn khoảng 60% so với truyền đơn.

  2. Phân quyền truy cập bus hiệu quả: Thuật toán phân quyền ưu tiên cho bus chủ M1 giúp giảm thiểu độ trễ truy cập bus trung bình khoảng 15% so với phân quyền ngẫu nhiên. Đồng thời, bus tớ S1 hỗ trợ chế độ split giúp xử lý các yêu cầu truy cập đồng thời hiệu quả hơn, giảm tắc nghẽn bus.

  3. Khả năng xử lý lỗi và retry: Hệ thống bus AHB được thiết kế với các tín hiệu phản hồi ERROR, RETRY và SPLIT, cho phép phát hiện và xử lý lỗi truyền dữ liệu, đồng thời thực hiện truyền lại khi cần thiết. Kết quả mô phỏng cho thấy tỷ lệ thành công truyền dữ liệu đạt trên 98% trong các kịch bản có lỗi giả lập.

  4. Giao diện bắt tay giữa bus chủ và lõi IP: Việc bổ sung các tín hiệu IP_REQ, MAS_ACK, READY_IP, ERROR giúp đồng bộ hóa quá trình truyền thông, giảm thiểu xung đột và tăng tính ổn định của hệ thống. Thời gian phản hồi trung bình của giao diện bắt tay được cải thiện khoảng 20% so với mô hình không có giao diện này.

Thảo luận kết quả

Nguyên nhân của hiệu suất cao trong truyền khối là do khả năng truyền liên tục dữ liệu mà không cần gửi lại địa chỉ nhiều lần, giảm thiểu overhead. So với các nghiên cứu trước đây về bus truyền thống điểm-điểm, bus AHB với kiến trúc chia sẻ và phân tầng cho phép mở rộng số lượng lõi IP mà không làm tăng đáng kể độ trễ.

Việc phân quyền ưu tiên cho bus chủ M1 phù hợp với các ứng dụng yêu cầu xử lý thời gian thực, trong khi bus tớ hỗ trợ split giúp cân bằng tải và tránh nghẽn cổ chai. Các tín hiệu phản hồi lỗi và retry là cần thiết để đảm bảo độ tin cậy trong môi trường SoC phức tạp, nhất là khi số lượng lõi IP tăng lên.

Giao diện bắt tay giữa bus chủ và lõi IP là điểm cải tiến quan trọng, giúp hệ thống bus AHB có thể tích hợp linh hoạt với nhiều loại lõi IP khác nhau mà không cần thay đổi cấu trúc bus, từ đó giảm chi phí phát triển và tăng khả năng tái sử dụng.

Dữ liệu có thể được trình bày qua các biểu đồ so sánh băng thông truyền dữ liệu theo các chế độ burst khác nhau, bảng phân quyền truy cập bus và biểu đồ tỷ lệ thành công truyền dữ liệu trong các kịch bản lỗi.

Đề xuất và khuyến nghị

  1. Tối ưu thuật toán phân quyền bus: Cần phát triển thêm các thuật toán phân quyền động, có khả năng điều chỉnh ưu tiên dựa trên tải thực tế, nhằm giảm độ trễ trung bình và tăng hiệu suất truyền thông. Thời gian triển khai dự kiến trong 6 tháng, do nhóm thiết kế hệ thống bus thực hiện.

  2. Mở rộng hỗ trợ số lượng bus chủ và bus tớ: Nâng cấp hệ thống để hỗ trợ đến 16 bus chủ và 16 bus tớ, đáp ứng nhu cầu SoC phức tạp hơn. Việc này cần phối hợp với nhóm phát triển lõi IP và kiểm thử phần cứng, dự kiến hoàn thành trong 1 năm.

  3. Phát triển giao diện bắt tay chuẩn hóa: Chuẩn hóa giao diện bắt tay giữa bus chủ và lõi IP để tăng tính tương thích và dễ dàng tích hợp các lõi IP từ nhiều nhà cung cấp khác nhau. Khuyến nghị áp dụng trong các dự án SoC mới, thời gian thực hiện 3-4 tháng.

  4. Tích hợp cơ chế phát hiện và xử lý lỗi nâng cao: Bổ sung các cơ chế phát hiện lỗi truyền dữ liệu nâng cao, như kiểm tra CRC, và tự động retry với giới hạn số lần, nhằm tăng độ tin cậy hệ thống. Chủ thể thực hiện là nhóm phát triển phần cứng, thời gian 6 tháng.

Đối tượng nên tham khảo luận văn

  1. Nhà thiết kế SoC và vi mạch tích hợp: Luận văn cung cấp kiến thức sâu về kiến trúc bus AHB, giúp họ thiết kế hệ thống truyền thông nội bộ hiệu quả, giảm thiểu độ trễ và tăng băng thông.

  2. Nhóm phát triển lõi IP: Tham khảo để hiểu rõ giao diện bắt tay và các tín hiệu điều khiển bus, từ đó phát triển lõi IP tương thích, dễ dàng tích hợp vào hệ thống SoC.

  3. Các nhà nghiên cứu về kiến trúc vi xử lý và hệ thống nhúng: Cung cấp cơ sở lý thuyết và mô hình thực nghiệm về bus truyền thông tốc độ cao, hỗ trợ nghiên cứu và phát triển các kiến trúc mới.

  4. Sinh viên và học viên cao học ngành Công nghệ Vi mạch và Hệ thống nhúng: Tài liệu tham khảo quý giá cho việc học tập, nghiên cứu và thực hành thiết kế hệ thống bus trong SoC.

Câu hỏi thường gặp

  1. Bus AMBA AHB là gì và có ưu điểm gì so với bus truyền thống?
    Bus AMBA AHB là hệ thống bus hiệu năng cao của ARM, hỗ trợ truyền dữ liệu tốc độ cao với các chế độ burst, split, retry và error. So với bus truyền thống điểm-điểm, AHB có khả năng mở rộng tốt hơn, phân quyền truy cập hiệu quả và giảm độ trễ truyền thông.

  2. Làm thế nào để phân quyền truy cập bus giữa nhiều bus chủ?
    Phân quyền dựa trên thuật toán ưu tiên, trong đó bus chủ có mức ưu tiên cao hơn sẽ được cấp quyền truy cập trước. Ngoài ra, hệ thống có thể tái cấu hình để điều chỉnh ưu tiên dựa trên tải thực tế nhằm tối ưu hiệu suất.

  3. Chế độ truyền burst có tác dụng gì trong bus AHB?
    Chế độ truyền burst cho phép truyền liên tục nhiều dữ liệu trong một chu kỳ truyền, giảm overhead do không phải gửi lại địa chỉ nhiều lần, từ đó tăng băng thông và giảm độ trễ truyền dữ liệu.

  4. Giao diện bắt tay giữa bus chủ và lõi IP hoạt động như thế nào?
    Giao diện bắt tay sử dụng các tín hiệu yêu cầu (IP_REQ), xác nhận (MAS_ACK), truyền dữ liệu (REQ_DATA) và phản hồi trạng thái (READY_IP, ERROR) để đồng bộ hóa quá trình truyền, đảm bảo dữ liệu được truyền chính xác và kịp thời.

  5. Làm sao hệ thống bus xử lý lỗi truyền dữ liệu?
    Hệ thống sử dụng các tín hiệu phản hồi ERROR, RETRY và SPLIT để phát hiện lỗi, yêu cầu truyền lại hoặc tạm hoãn truyền dữ liệu, đảm bảo độ tin cậy cao trong môi trường SoC phức tạp.

Kết luận

  • Luận văn đã nghiên cứu và thiết kế thành công hệ thống bus AMBA AHB với khả năng truyền thông tốc độ cao, hỗ trợ đa chế độ truyền và phân quyền truy cập hiệu quả.
  • Mô hình giao diện bắt tay giữa bus chủ và lõi IP được đề xuất giúp tăng tính linh hoạt và khả năng tái sử dụng trong thiết kế SoC.
  • Kết quả mô phỏng cho thấy hệ thống đạt hiệu suất truyền dữ liệu cao, độ tin cậy trên 98% trong các kịch bản lỗi.
  • Đề xuất các giải pháp tối ưu thuật toán phân quyền, mở rộng số lượng bus chủ/tớ và nâng cao cơ chế xử lý lỗi để phát triển hệ thống trong tương lai.
  • Các bước tiếp theo bao gồm triển khai thực nghiệm trên phần cứng FPGA, đánh giá hiệu suất thực tế và phát triển giao diện chuẩn hóa cho lõi IP.

Hành động ngay: Các nhà nghiên cứu và kỹ sư thiết kế SoC nên áp dụng kiến thức và mô hình trong luận văn để nâng cao hiệu quả truyền thông nội bộ, đồng thời tiếp tục phát triển các giải pháp tối ưu cho hệ thống bus trong các thế hệ SoC tiếp theo.
