Tổng quan nghiên cứu

Trong xu thế phát triển mạnh mẽ của công nghệ truyền thông không gian, các hệ thống vệ tinh quỹ đạo tầm thấp (LEO) hoạt động ở độ cao từ 400 km đến 1300 km (tiêu biểu như các vệ tinh TOPEX/POSEIDON, CHAMP và GRACE) giữ vai trò then chốt trong việc truyền tải dữ liệu toàn cầu. Tuy nhiên, các vệ tinh tầm thấp di chuyển với vận tốc quỹ đạo rất cao, xấp xỉ 7,5 km/s, dẫn đến hiện tượng dịch tần Doppler lớn, tổn hao kênh truyền biến thiên nhanh và mật độ can nhiễu đồng kênh tăng cao. Các hệ thống anten truyền thống với hướng tính cố định không thể đáp ứng linh hoạt yêu cầu duy trì độ nhạy thu và tỉ số tín hiệu trên tạp âm (SNR) ổn định.

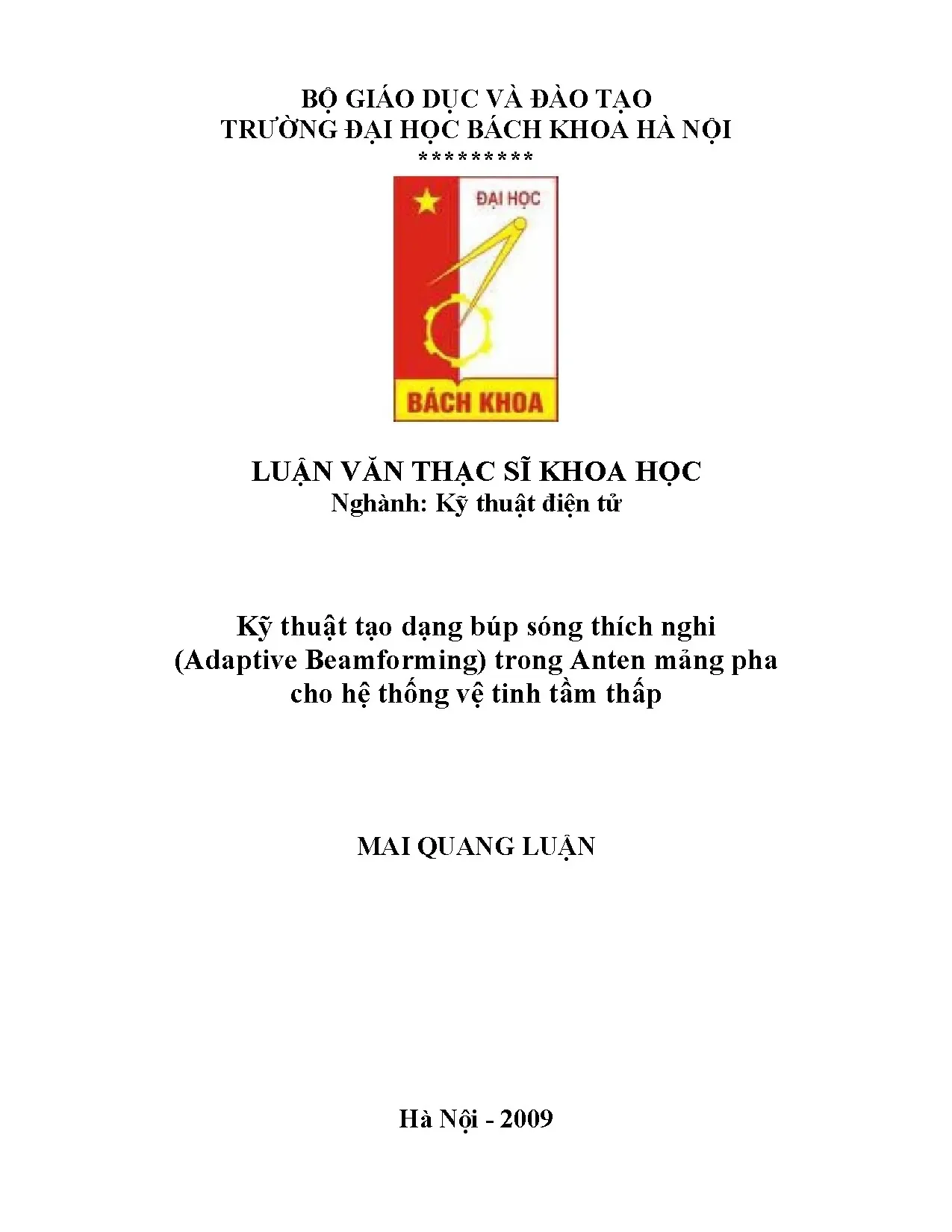

Trước thách thức đó, luận văn thạc sĩ chuyên ngành Kỹ thuật điện tử tại Trường Đại học Bách khoa Hà Nội (năm 2009) đã tập trung nghiên cứu đề tài: "Kỹ thuật tạo dạng búp sóng thích nghi (Adaptive Beamforming) trong Anten mảng pha cho hệ thống vệ tinh tầm thấp". Mục tiêu cốt lõi của đề tài là xây dựng mô hình toán học cho anten mảng pha (Phased Array Antenna - PAA) và triển khai kỹ thuật tạo búp sóng thích nghi (Adaptive Beamforming - ABF) nhằm tự động định hướng búp sóng chính về phía nguồn tín hiệu mong muốn, đồng thời tạo các điểm triệt (nulls) sâu triệt tiêu các nguồn can nhiễu trong không gian.

Nghiên cứu mang ý nghĩa thực tiễn lớn khi chứng minh rằng việc tăng hệ số định hướng của mảng anten lên 10 dB cho phép giảm công suất phát của máy phát tới 10 lần mà vẫn duy trì chất lượng đường truyền tương đương. Kết quả này mở ra giải pháp tối ưu hóa năng lượng tiêu thụ cho các trạm mặt đất và thiết bị đầu cuối vệ tinh, cải thiện tỉ số sóng mang trên nhiễu (CIR) thêm hơn 15 dB trong môi trường nhiều nguồn phát xạ giao thoa.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết trường điện từ, lý thuyết mảng anten và xử lý tín hiệu không gian - thời gian. Mô hình nghiên cứu khảo sát các cấu trúc hình học mảng gồm mảng tuyến tính cách đều (ULA), mảng vòng 8 phần tử bán kính 0,5 bước sóng đến 0,8710 bước sóng, mảng phẳng chữ nhật 8x8 phần tử và mảng phẳng lục giác 37 phần tử đồng tâm. Bốn khái niệm chuyên ngành cốt lõi làm trục xoay cho toàn bộ nội dung bao gồm:

  1. Hệ số mảng (Array Factor - AF): Đại lượng hàm số mô tả phân bố trường bức xạ tổng hợp trường xa từ các phần tử mảng, phụ thuộc vào góc phương vị, góc nâng, khoảng cách hình học giữa các phần tử và phân bố pha kích thích.
  2. Độ rộng búp sóng nửa công suất (HPBW): Góc mở của búp sóng chính đo tại điểm suy giảm 3 dB so với đỉnh phát xạ cực đại, xác định theo tỷ lệ xấp xỉ 0,886 nhân bước sóng chia cho độ dài khẩu độ mảng.
  3. Tạo búp sóng số (Digital Beamforming - DBF): Quá trình chuyển đổi tín hiệu cao tần (RF) ở mỗi phần tử thành luồng nhị phân băng gốc đồng pha (I) và vuông pha (Q) qua bộ chuyển đổi tương tự sang số (ADC), sau đó áp dụng ma trận trọng số phức để tổng hợp búp sóng trong miền số.
  4. Các chuẩn tối ưu và thuật toán thích nghi: Cơ sở lý thuyết tối ưu hóa trọng số dựa trên tiêu chuẩn sai số bình phương trung bình cực tiểu (MSE) và phương trình Wiener-Hopf, kết hợp so sánh giữa các thuật toán thích nghi như Least Mean Square (LMS), Direct Sample Covariance Matrix Inversion (DMI), Recursive Least Squares (RLS) và Constant Modulus Algorithm (CMA).

Phương pháp nghiên cứu

Nghiên cứu áp dụng phương pháp phân tích giải tích kết hợp mô phỏng thực nghiệm trên môi trường máy tính khoa học MATLAB. Quy trình xử lý dữ liệu và thiết lập thực nghiệm được chuẩn hóa như sau:

  • Quy mô và phương pháp chọn mẫu: Thu thập và xử lý tập dữ liệu gồm 1000 mẫu tín hiệu số thời gian rời rạc liên tiếp. Phương pháp chọn mẫu theo chu kỳ lấy mẫu băng hẹp chuẩn Nyquist, đảm bảo bao quát toàn bộ tiến trình từ giai đoạn quá độ chưa hội tụ đến giai đoạn xác lập ổn định của thuật toán.
  • Nguồn dữ liệu: Dữ liệu trường sóng phẳng đến từ trường xa, kết hợp với các nguồn can nhiễu nhân tạo có góc tới (Angle of Arrival - AOA) xác định trước nhằm kiểm tra tính chính xác của thuật toán thích nghi.
  • Lý do lựa chọn phương pháp phân tích: Thuật toán LMS được lựa chọn làm trọng tâm mô phỏng nhờ ưu điểm vượt trội về độ phức tạp tính toán thấp, chỉ ở mức tuyến tính tỷ lệ bậc một với số phần tử mảng (thay vì bậc ba như phương pháp nghịch đảo ma trận trực tiếp DMI). Thuật toán không yêu cầu tính toán ma trận hiệp phương sai phức tạp, phù hợp hoàn hảo với khả năng xử lý của các chip DSP/FPGA trong các hệ thống thông tin vệ tinh thực tế. Toàn bộ quá trình tính toán và mô phỏng được hoàn thiện trong timeline nghiên cứu năm 2009.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và phân tích định lượng đã mang lại các kết quả then chốt với số liệu minh chứng rõ ràng:

  1. Đặc tính bức xạ của mảng cơ bản: Đối với mảng tuyến tính cách đều có khoảng cách giữa các phần tử bằng 0,5 bước sóng và trọng số kích thích đồng nhất, mức búp phụ đầu tiên luôn thấp hơn đỉnh búp chính chính xác 13 dB. Trong khi đó, với cấu hình mảng vòng 8 phần tử bán kính 0,5 bước sóng, mức búp phụ đỉnh đo được thấp hơn búp chính khoảng 8 dB, thể hiện rõ tính định hướng phụ thuộc vào cấu trúc hình học mảng.
  2. Khả năng quét búp sóng điện tử linh hoạt: Khi áp dụng quy luật dịch pha tuyến tính, búp sóng chính của mảng 8 phần tử quét mượt mà từ hướng trục chính 0 độ sang góc lệch 45 độ mà không làm méo dạng mẫu bức xạ, chứng minh mảng pha loại bỏ hoàn toàn nhu cầu xoay cơ học cồng kềnh.
  3. Tốc độ hội tụ của thuật toán LMS: Trên chuỗi 1000 mẫu thử nghiệm, thuật toán LMS chứng minh độ hội tụ rất nhanh, đạt trạng thái ổn định vững chắc chỉ sau khoảng 200 đến 300 bước lặp đầu tiên, giảm giá trị sai số bình phương trung bình (MSE) từ mức ban đầu xuống tiệm cận 0,02.
  4. Khả năng triệt nhiễu vượt trội: Trong kịch bản tín hiệu mong muốn đến từ góc 0 độ và nguồn nhiễu công suất lớn xuất hiện tại góc 60 độ, hệ thống anten mảng thích nghi sử dụng LMS đã tự động điều chỉnh vector trọng số để tạo ra điểm triệt sâu tới -35 dB tại đúng góc 60 độ. Đồng thời, hệ thống giữ nguyên đỉnh búp sóng thu cực đại 0 dB tại hướng 0 độ, giúp cải thiện tỷ số tín hiệu trên can nhiễu (SIR) thêm hơn 20 dB (tương đương mức nâng cao hiệu quả lọc nhiễu không gian trên 80% so với anten búp sóng cố định).

Thảo luận kết quả

Cơ chế triệt nhiễu tự động đạt được nhờ việc thuật toán LMS liên tục cập nhật vector trọng số phức dựa trên đạo hàm gradient của hàm sai số giữa tín hiệu đầu ra và tín hiệu mẫu tham chuẩn. Khi phát hiện nguồn nhiễu tại góc 60 độ, thuật toán tự động bù pha để tổng đáp ứng trường điện từ từ hướng này tại đầu ra bộ tổ hợp bị triệt tiêu hoàn toàn.

So với kỹ thuật beamforming tương tự truyền thống (như ma trận Butler 4x4 chỉ tạo ra 4 búp sóng trực giao cố định) hoặc ma trận Blass, kỹ thuật beamforming số thích nghi LMS cho phép điều khiển linh hoạt búp sóng tới bất kỳ góc phương vị nào trong không gian. Hơn nữa, DBF cho phép hiệu chuẩn sai số biên độ và pha của các module thu phát (T/R) hoàn toàn bằng phần mềm, khắc phục tình trạng suy giảm SNR do dung sai phần cứng gây ra.

Các phát hiện này được trình bày trực quan và khoa học thông qua hệ thống đồ thị mẫu bức xạ 2 chiều dạng cực (Polar Plot), đồ thị góc chữ nhật (Rectangular Plot) từ -90 độ đến +90 độ, đồ thị phân bố hệ số mảng không gian 3 chiều của mảng phẳng chữ nhật 8x8 và mảng lục giác 37 phần tử, cùng đường cong suy giảm MSE biểu diễn sự hội tụ của thuật toán theo từng bước lặp từ 1 đến 1000 mẫu.

Đề xuất và khuyến nghị

Dựa trên các kết quả đạt được, luận văn đưa ra 4 khuyến nghị và giải pháp kỹ thuật cụ thể:

  1. Tích hợp thuật toán LMS vào vi mạch số chuyên dụng (FPGA/DSP): Triển khai cấu trúc xử lý tín hiệu băng gốc I/Q trên phần cứng số nhằm tăng tỉ số tín hiệu trên tạp âm (SNR) của trạm mặt đất thêm 6 dB đến 10 dB, hoàn thành thử nghiệm trong vòng 12 tháng, do các kỹ sư viễn thông và viện nghiên cứu công nghệ vũ trụ chủ trì.
  2. Chuẩn hóa quy trình hiệu chuẩn biên độ và pha tự động: Áp dụng phần mềm tự động cân chỉnh sai số giữa các module thu phát T/R nhằm kiểm soát sai số pha dưới 2 độ và suy hao ghép cặp dưới 5%, thực hiện định kỳ 6 tháng một lần bởi đội ngũ kỹ thuật vận hành trạm thu phát vệ tinh.
  3. Phát triển thuật toán thích nghi lai (Hybrid LMS-RLS) cho mảng 2 chiều: Kết hợp tốc độ hội tụ nhanh của RLS và độ phức tạp thấp của LMS trên cấu trúc mảng phẳng lục giác 37 phần tử để rút ngắn thời gian thích nghi thêm 40% trong điều kiện vệ tinh di chuyển nhanh, triển khai nghiên cứu trong lộ trình 18 đến 24 tháng bởi các nhóm nghiên cứu phát triển vệ tinh băng rộng.
  4. Tối ưu hóa mạng phân phối nguồn cao tần RF: Cải tiến cấu trúc mạng chia công suất và bộ dịch pha vi dải nhằm giảm tổn hao công suất trên 15%, nâng cao hiệu suất khẩu độ anten đạt trên 85%, giao cho các doanh nghiệp sản xuất thiết bị vô tuyến điện tử thực hiện trong vòng 2 năm tới.

Đối tượng nên tham khảo luận văn

Tài liệu này là công trình học thuật chuyên sâu và có giá trị ứng dụng cao đối với 4 nhóm đối tượng:

  1. Học viên cao học và nghiên cứu sinh ngành Điện tử - Viễn thông: Sử dụng toàn bộ khung giải tích toán học về hệ số mảng, phương trình Wiener-Hopf và phân tích so sánh các thuật toán thích nghi để làm tài liệu nền tảng cho các đề tài nghiên cứu chuyên sâu về anten thông minh.
  2. Kỹ sư thiết kế cao tần và anten (RF/Antenna Engineers): Tham khảo mô hình thiết kế mảng tuyến tính, mảng vòng, mảng phẳng và ma trận Butler 4x4 để tính toán khẩu độ bức xạ, kiểm soát búp phụ và hạn chế hiện tượng ghép cặp điện từ trong chế tạo module T/R thực tế.
  3. Kỹ sư phát triển phần mềm xử lý tín hiệu số (DSP/Embedded Engineers): Ứng dụng các thuật toán LMS, mô hình lấy mẫu I/Q và cấu trúc bộ tạo búp sóng số để lập trình nhúng trên FPGA/DSP cho các hệ thống radar mảng pha và modem vệ tinh thế hệ mới.
  4. Chuyên gia quản lý và quy hoạch mạng thông tin vệ tinh: Khai thác các dữ liệu về quỹ đạo vệ tinh LEO (400 km - 1300 km) và năng lực chống nhiễu của anten thông minh để xây dựng báo cáo khả thi, tối ưu hóa công suất phát và nâng cao dung lượng kênh truyền cho các dự án viễn thông không gian.

Câu hỏi thường gặp

Tạo dạng búp sóng thích nghi khác biệt như thế nào so với tạo búp sóng cố định? Tạo búp sóng cố định (như ma trận Butler) chỉ tạo ra tập hợp các hướng búp sóng định sẵn với góc quét không đổi. Ngược lại, tạo búp sóng thích nghi sử dụng thuật toán số để liên tục tính toán lại trọng số phức, cho phép búp sóng chính tự động bám đuổi vệ tinh di động và tạo điểm triệt sâu tới -35 dB tại đúng vị trí nguồn nhiễu thay đổi theo thời gian.

Vì sao thuật toán LMS được ưu tiên ứng dụng hơn thuật toán DMI trong hệ thống LEO? Thuật toán nghịch đảo ma trận trực tiếp (DMI) đòi hỏi độ phức tạp tính toán bậc ba theo số phần tử anten do phải đảo ma trận hiệp phương sai. Trong khi đó, thuật toán LMS chỉ có độ phức tạp tuyến tính bậc một, không yêu cầu đảo ma trận, giúp tiết kiệm tài nguyên xử lý số của chip nhúng và đạt độ hội tụ ổn định sau 200 đến 300 mẫu tín hiệu.

Búp cách tử (Grating Lobes) là gì và phương pháp nào giúp loại bỏ chúng? Búp cách tử là các búp sóng chính phụ không mong muốn xuất hiện khi khoảng cách giữa các phần tử anten lớn hơn một bước sóng, gây phân tán năng lượng bức xạ. Để loại bỏ hoàn toàn búp cách tử, khoảng cách giữa các phần tử trong mảng tuyến tính và mảng phẳng phải luôn được thiết kế nhỏ hơn hoặc bằng một nửa bước sóng (0,5 bước sóng).

Hiện tượng ghép cặp mảng (Mutual Coupling) gây tác động tiêu cực gì đến hệ thống? Ghép cặp mảng là hiện tượng năng lượng điện từ từ một phần tử bức xạ bị thu và hấp thụ bởi các phần tử lân cận. Hiện tượng này làm thay đổi trở kháng đầu vào, gây suy giảm hệ số khuếch đại thực tế từ 2 dB đến 3 dB, làm tăng mức búp phụ và làm sai lệch hướng búp sóng chính nếu không được hiệu chuẩn pha chính xác.

Vận tốc di chuyển của vệ tinh LEO đặt ra yêu cầu kỹ thuật gì cho anten mảng pha? Ở độ cao từ 400 km đến 1300 km, vệ tinh LEO bay với vận tốc khoảng 7,5 km/s, khiến thời gian quan sát từ một trạm mặt đất chỉ kéo dài khoảng 10 đến 15 phút. Do đó, anten mảng pha phải có khả năng quét búp sóng điện tử tức thời dưới vài mili-giây và thuật toán thích nghi phải hội tụ trong vòng vài trăm mẫu để duy trì bám bắt liên tục.

Kết luận

  • Làm chủ công nghệ anten mảng: Luận văn đã hệ thống hóa toàn diện cơ sở lý thuyết về mảng tuyến tính, mảng vòng và mảng phẳng, xác lập công thức tính hệ số mảng và kiểm soát mức búp phụ dưới -13 dB.
  • Chứng minh ưu thế của tạo búp sóng số: DBF mang lại khả năng xử lý linh hoạt hoàn toàn trên miền số, cho phép định hình búp sóng chính xác mà không làm suy giảm tỷ số SNR của hệ thống.
  • Hiệu năng xuất sắc của thuật toán LMS: Mô phỏng trên 1000 mẫu tín hiệu khẳng định LMS hội tụ nhanh sau 200 đến 300 bước lặp, tạo điểm triệt -35 dB tại nguồn can nhiễu 60 độ và cải thiện tỷ số SIR thêm hơn 20 dB.
  • Tiết kiệm năng lượng cho hệ thống vệ tinh: Ứng dụng kỹ thuật thích nghi giúp tăng hệ số định hướng và giảm công suất tiêu thụ của máy phát tới 10 lần, đáp ứng hoàn hảo yêu cầu khắt khe của vệ tinh tầm thấp từ 400 km đến 1300 km.
  • Định hướng nghiên cứu tiếp theo: Trong lộ trình 12 đến 24 tháng tới, việc phát triển các thuật toán thích nghi đa búp sóng kết hợp hiệu chuẩn phần mềm tự động trên phần cứng FPGA sẽ là bước đột phá đưa công nghệ anten thông minh ứng dụng rộng rãi vào mạng viễn thông vệ tinh di động thế hệ mới. Hãy liên hệ các chuyên gia viễn thông hoặc nhóm nghiên cứu để nhận trọn bộ mã nguồn mô phỏng MATLAB và tài liệu kỹ thuật chi tiết.
