Giới thiệu dự án

Trong ngành công nghiệp gia công chất dẻo hiện đại, quá trình ép phun nhựa (Plastic Injection Molding) đóng vai trò xương sống cho việc sản xuất hàng loạt các linh kiện có độ chính xác cao. Theo các báo cáo thống kê ngành khuôn mẫu quốc tế, giai đoạn làm nguội (cooling phase) chiếm tới 60% tổng thời gian của một chu kỳ ép phun. Việc tối ưu hóa sự phân bố nhiệt độ và rút ngắn chu kỳ nhiệt quyết định trực tiếp đến năng suất, chất lượng quang học bề mặt, cũng như độ co ngót và cong vênh của sản phẩm.

Hiện nay, xu hướng thị trường đòi hỏi các sản phẩm nhựa ngày càng mỏng, nhỏ và nhẹ (micro/thin-wall injection molding). Tuy nhiên, đối với sản phẩm thành mỏng (chiều dày khoảng 1.0 mm), nhựa lỏng đông đặc rất nhanh khi tiếp xúc với thành khuôn nguội, dẫn đến các khuyết tật nghiêm trọng như điền đầy không hoàn toàn (short shot), đường hàn vật liệu (weld line) rõ nét, vết lõm (sink marks), và ứng suất dư bên trong chi tiết. Để giải quyết triệt để vấn đề này, công nghệ gia nhiệt khuôn động (Dynamic Mold Temperature Control / Rapid Heat Cycle Molding - RHCM) bằng nước nóng kết hợp hệ thống kênh dẫn giải nhiệt cải tiến dạng Cooling Layer đã được nghiên cứu và phát triển.

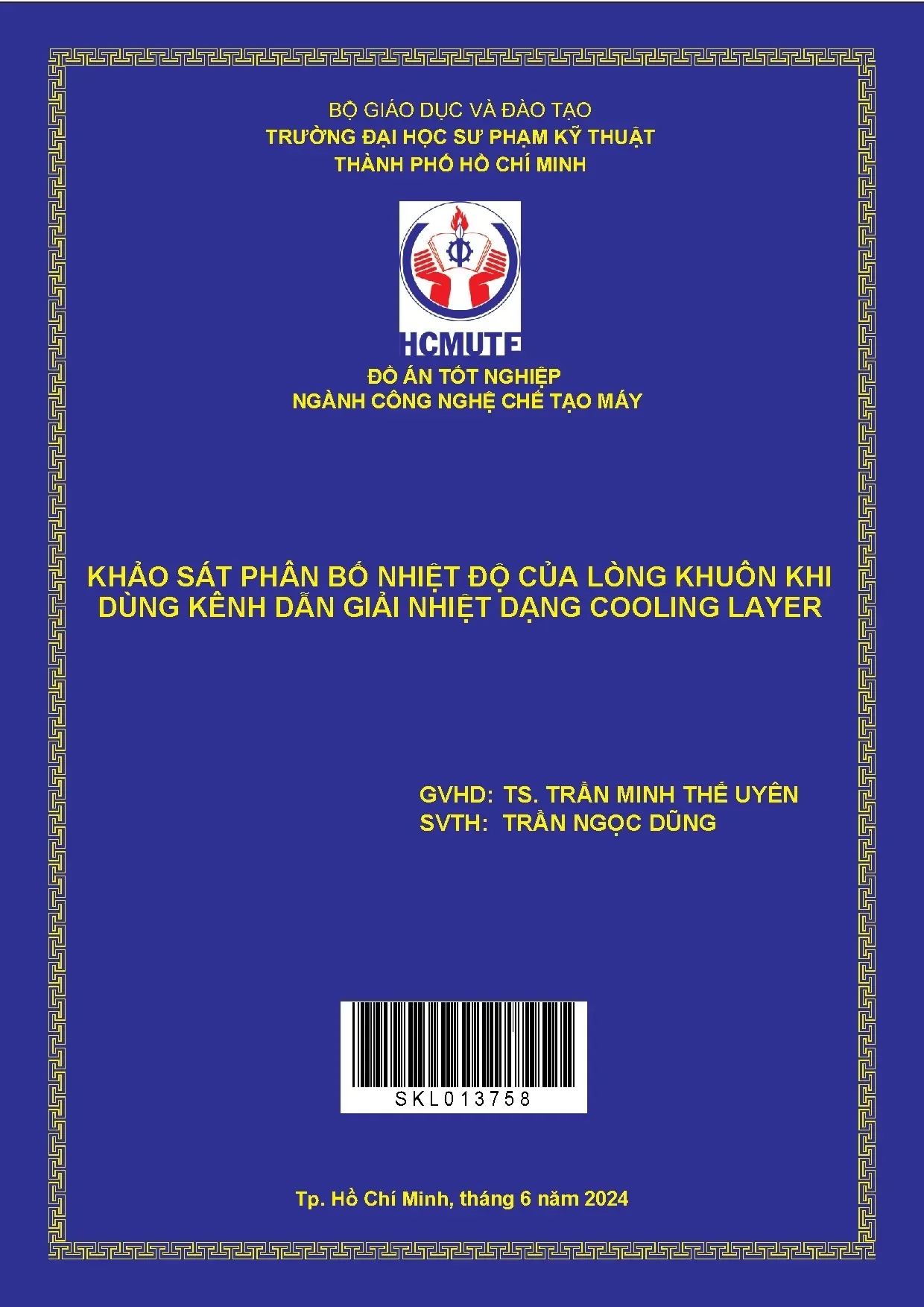

Đề tài "Khảo sát phân bố nhiệt độ của lòng khuôn khi dùng kênh dẫn giải nhiệt dạng Cooling Layer" (Mã số đề tài: CKM-143, Khoa Cơ khí Chế tạo máy – Trường Đại học Sư phạm Kỹ thuật TP.HCM) tập trung giải quyết các mục tiêu khoa học và kỹ thuật cụ thể:

  1. Thiết kế và chế tạo bộ khuôn thí nghiệm dạng mô-đun tích hợp kết cấu giải nhiệt Cooling Layer với lòng khuôn kích thước tiêu chuẩn $50 \times 120\text{ mm}$, sử dụng tấm Insert mỏng 1.0 mm có khả năng thay đổi linh hoạt.
  2. Mô phỏng động học truyền nhiệt và dòng chảy chất lỏng trong khuôn bằng phần mềm chuyên dụng ANSYS CFX tại các dải nhiệt độ nước gia nhiệt 70°C, 80°C, và 90°C trong các khoảng thời gian quá độ từ 2s đến 20s.
  3. Thực nghiệm đo đạc trường phân bố nhiệt độ bề mặt tấm Insert bằng camera nhiệt hồng ngoại Fluke Ti20 và xử lý dữ liệu qua phần mềm Fluke SmartView 4.4.
  4. Đánh giá, đối chuẩn (benchmarking) sai số giữa mô phỏng số và thực nghiệm để chứng minh tính khả thi, hiệu quả truyền nhiệt và độ đồng đều nhiệt độ của hệ thống Cooling Layer.

Phạm vi và giới hạn của đề tài:

  • Vật liệu gia công khuôn: Thép hợp kim tiêu chuẩn dùng cho khuôn ép nhựa, tích hợp hệ thống làm kín bằng gioăng cao su chịu nhiệt (O-ring/Gasket).
  • Vật liệu ép thử nghiệm: Nhựa Polyethylene tỷ trọng thấp (LDPE) với độ dẫn nhiệt $k = 0.38\text{ W/(m}\cdot\text{K)}$, khối lượng riêng $\rho = 0.940\text{ g/cm}^3$, nhiệt độ nóng chảy $105^\circ\text{C} - 145^\circ\text{C}$.
  • Môi chất truyền nhiệt: Nước tuần hoàn cưỡng bức gia nhiệt bằng máy cấp nhiệt chuyên dụng Haitian.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Truyền nhiệt trong khuôn ép phun truyền thống chủ yếu dựa vào các đường nước khoan thẳng. Sự ra đời của công nghệ in 3D kim loại mang lại kênh làm mát theo biên dạng (Conformal Cooling Channel - CCC), nhưng chi phí gia công chế tạo lại rất đắt đỏ. Kênh dẫn dạng Cooling Layer là giải pháp cân bằng hoàn hảo giữa hiệu quả trao đổi nhiệt và tính kinh tế chế tạo.

Tiêu chí so sánh Kênh dẫn truyền thống (Traditional Cooling) Kênh dẫn làm mát theo biên dạng (CCC) Kênh dẫn dạng Cooling Layer (Đề tài nghiên cứu)
Phương pháp gia công Khoan lỗ sâu (Gun drilling), phay CNC tiêu chuẩn In 3D kim loại thiêu kết laser trực tiếp (DMLS/SLM) Phay CNC tiêu chuẩn kết hợp cơ cấu tấm ghép Modular Insert
Diện tích tiếp xúc truyền nhiệt Thấp (giới hạn bởi tiết diện ống tròn $\varnothing 6 - \varnothing 10\text{ mm}$) Cao (uốn lượn sát bề mặt chi tiết 3D) Tối ưu hóa bề mặt phẳng cực đại (diện tích quét phủ toàn bộ tấm Insert)
Độ đồng đều nhiệt độ ($\Delta T$) Kém ($\Delta T > 12^\circ\text{C}$ trên bề mặt lòng khuôn) Rất tốt ($\Delta T \approx 2 - 4^\circ\text{C}$) Tốt đến rất tốt ($\Delta T \approx 3 - 5^\circ\text{C}$)
Thời gian chu kỳ (Cycle Time) Chuẩn gốc ($100%$) Giảm $15% - 40%$ Giảm $20% - 35%$
Chi phí chế tạo & bảo trì Thấp, dễ bảo dưỡng súc rửa Rất cao, khó thông tắc nếu bám cặn Trung bình, tháo lắp vệ sinh và thay thế tấm mẫu cực kỳ nhanh chóng
Tính linh hoạt đổi mẫu Cố định, phải thay nguyên cụm Core/Cavity Cố định cho từng biên dạng chi tiết Rất cao nhờ cấu trúc thay thế tấm Insert 2 lớp độc lập

Đánh giá yêu cầu theo mô hình MoSCoW:

  • Must have: Hệ thống kênh dẫn Cooling Layer đảm bảo kín nước ở áp suất vận hành 2–4 bar; tấm Insert truyền nhiệt ổn định không cong vênh; trường nhiệt đồng đều ở các mốc 70°C, 80°C, 90°C.
  • Should have: Cơ cấu tháo lắp nhanh tấm Insert bằng vít me và khối trượt dẫn hướng mà không cần tháo toàn bộ bộ khuôn khỏi máy ép.
  • Could have: Tích hợp van đảo chiều tự động chuyển đổi giữa pha gia nhiệt nước nóng và pha làm mát nước lạnh.
  • Won't have (lần này): Gia nhiệt bằng hơi nước quá nhiệt (Steam Heating) trên 120°C hoặc cảm biến áp suất lòng khuôn tích hợp thời gian thực.

Thiết kế hệ thống

Kiến trúc bộ khuôn thí nghiệm được thiết kế dạng 2 tấm cải tiến với cơ cấu khối trượt (slide unit) và vít me điều khiển, cho phép cố định hoặc tháo rời tấm Insert mẫu nhanh chóng.

graph TD
    A[Hệ thống cấp nước nóng Haitian HTW-100] -->|Lưu lượng Q, Áp suất P| B(Đầu vào Water Inlet)
    B --> C[Khoang phân phối lưu chất Cooling Layer]
    C -->|Truyền nhiệt đối lưu h_water| D[Tấm lót Insert truyền nhiệt dày 1.0mm]
    D -->|Dẫn nhiệt Fourier k_mold| E[Tấm Insert tạo hình sản phẩm 50x120mm]
    E -->|Truyền nhiệt tiếp xúc| F[Nhựa nóng chảy LDPE trong lòng khuôn]
    C --> G(Đầu ra Water Outlet)
    G -->|Tuần hoàn khép kín| A
    H[Camera Fluke Ti20] -.->|Đo bức xạ hồng ngoại| E
    H --> I[Phần mềm Fluke SmartView 4.4]
    J[Mô phỏng số ANSYS CFX] -.->|So sánh & Kiểm chứng| I

Nguyên lý cấu tạo kênh dẫn giải nhiệt Cooling Layer:

  1. Lớp Insert truyền nhiệt (Bottom Insert): Tiếp xúc trực tiếp với khoang dẫn chất lỏng làm mát/gia nhiệt, đóng vai trò ngăn cách và truyền nhiệt nhanh nhờ chiều dày tối ưu 1.0 mm.
  2. Lớp Insert tạo hình (Top Cavity Insert): Định hình sản phẩm ép phun kích thước $50 \times 120\text{ mm}$, có thể thay đổi linh hoạt các hoa văn hoặc biên dạng gân khác nhau.
  3. Hệ thống gioăng làm kín (Sealing Gasket): Rãnh định vị gioăng cao su chịu nhiệt độ cao xung quanh chu vi khoang dẫn, đảm bảo không rò rỉ nước ở áp suất động.

Ngăn xếp công nghệ & Thiết bị (Tech Stack):

  • Thiết kế CAD 3D/2D: SolidWorks 2023 SP3.0 (xây dựng mô hình tham số hóa bộ khuôn, cơ cấu trượt, cụm lòng khuôn).
  • Mô phỏng số CAE (CFD & CHT): ANSYS CFX 2023 R2 (phân tích dòng chảy chất lưu và truyền nhiệt liên hợp Transient Conjugate Heat Transfer).
  • Thiết bị đo nhiệt thực nghiệm: Camera nhiệt hồng ngoại Fluke Ti20 (độ phân giải nhiệt $0.09^\circ\text{C}$, dải đo $-10^\circ\text{C}$ đến $+250^\circ\text{C}$).
  • Xử lý dữ liệu đo quang phổ nhiệt: Fluke SmartView 4.4.
  • Thiết bị gia nhiệt: Máy điều nhiệt khuôn bằng nước Haitian HTW Series (công suất nhiệt 6–9 kW, kiểm soát nhiệt độ PID $\pm 0.5^\circ\text{C}$).
  • Xử lý dữ liệu số & Vẽ biểu đồ: OriginLab OriginPro 2024.
// Cấu hình tham số điều kiện biên nhiệt trong tệp lệnh ANSYS CFX Command Language (CCL)
DOMAIN: Mold Cavity Domain
  ANALYTICAL FLUID: Water
  BUOYANCY MODEL: Non Buoyant
  DOMAIN TYPE: Fluid Solid Conjugate
  SOLID MODEL:
    SOLID CONDUCTION MODEL = Isotropic
    Thermal Conductivity = 45 [W m^-1 K^-1] # Thép hợp kim làm khuôn P20/NAK80
  END
  FLUID MODEL:
    HEAT TRANSFER MODEL = Total Energy
    TURBULENCE MODEL = k-epsilon
  END
  INITIAL CONDITIONS:
    Temperature = 30.0 [C] # Nhiệt độ môi trường ban đầu
  END
END
BOUNDARY: Water Inlet
  BOUNDARY TYPE = INLET
  FLOW REGIME = Subsonic
  MASS AND MOMENTUM:
    Normal Speed = 1.25 [m s^-1]
  END
  HEAT TRANSFER:
    Static Temperature = 70.0 [C] # Khảo sát tại 70C, 80C, 90C
  END
END

Phương pháp nghiên cứu (Methodology)

Quy trình nghiên cứu áp dụng mô hình phân tích lặp kết hợp mô phỏng số (CAE) và kiểm chứng thực nghiệm (Empirical Validation) với các mốc kiểm soát chất lượng (Milestones):

  • Giai đoạn 1 (Tuần 1–4): Tính toán thiết kế lý thuyết kết cấu khuôn, mô hình hóa 3D cụm Cooling Layer trên SolidWorks.
  • Giai đoạn 2 (Tuần 5–8): Gia công CNC chính xác các tấm Insert, hoàn thiện hệ thống dẫn hướng, trượt vít me và lắp ráp thử nghiệm độ kín khít thủy lực.
  • Giai đoạn 3 (Tuần 9–12): Thiết lập mô hình chia lưới (Meshing) dạng Inflation Layer và Face Sizing trong ANSYS Meshing; chạy bài toán truyền nhiệt quá độ (Transient Heat Transfer) với bước thời gian $\Delta t = 0.1\text{ s}$ từ 0 đến 20s.
  • Giai đoạn 4 (Tuần 13–15): Thí nghiệm đo thực tế bằng camera Fluke Ti20 tại các mốc thời gian $t = [2, 4, 6, 8, 10, 12, 14, 16, 18, 20]\text{ s}$ tương ứng với các mức nhiệt độ nguồn cấp $70^\circ\text{C}$, $80^\circ\text{C}$, $90^\circ\text{C}$.
  • Giai đoạn 5 (Tuần 16): Xử lý ma trận điểm nhiệt độ qua OriginPro, đối chuẩn sai số tương đối và đánh giá độ hội tụ.

Implementation và kết quả

Quá trình phát triển và Thuật toán mô phỏng

Bài toán phân bố nhiệt độ trong hệ thống Cooling Layer là bài toán truyền nhiệt liên hợp quá độ (Transient Conjugate Heat Transfer) kết hợp đối lưu cưỡng bức trong chất lỏng và dẫn nhiệt phi dừng trong chất rắn:

  1. Phương trình bảo toàn năng lượng trong môi trường chất rắn (Tấm Insert thép): $$\rho_s c_p \frac{\partial T}{\partial t} = \nabla \cdot (k_s \nabla T) = k_s \left( \frac{\partial^2 T}{\partial x^2} + \frac{\partial^2 T}{\partial y^2} + \frac{\partial^2 T}{\partial z^2} \right)$$ Trong đó: $\rho_s$ là khối lượng riêng của thép, $c_p$ là nhiệt dung riêng, $k_s$ là hệ số dẫn nhiệt.

  2. Phương trình bảo toàn năng lượng và động lượng chất lưu (Nước nóng): $$\frac{\partial (\rho_f E)}{\partial t} + \nabla \cdot (\mathbf{u} (\rho_f E + p)) = \nabla \cdot \left( k_f \nabla T - \sum_j h_j \mathbf{J}_j + (\boldsymbol{\tau} \cdot \mathbf{u}) \right)$$

  3. Điều kiện biên nhiệt tiếp xúc tại mặt phân giới (Fluid-Solid Interface): $$-k_s \left( \frac{\partial T_s}{\partial n} \right){\text{wall}} = h \cdot (T{\text{fluid}} - T_{\text{wall}})$$

Trong phần mềm ANSYS Meshing, vùng tiếp xúc giữa dòng nước và tấm Insert được tạo lớp lưới biên (Inflation Layers) gồm 5 lớp với tỷ lệ giãn nở $1.2$ để thu bắt chính xác gradient nhiệt độ trong lớp biên thủy động học và lớp biên nhiệt độ ($y^+ \approx 1$).

# Script Python xử lý và tính toán sai số phân bố nhiệt độ thực nghiệm vs mô phỏng
import numpy as np

time_steps = np.array([2, 4, 6, 8, 10, 12, 14, 16, 18, 20])  # giây
# Dữ liệu nhiệt độ trung bình tại mức thiết lập 80°C
t_sim_80 = np.array([42.5, 52.1, 59.8, 65.4, 69.8, 73.1, 75.6, 77.2, 78.4, 79.1])
t_exp_80 = np.array([36.2, 47.0, 55.4, 62.1, 67.2, 71.0, 74.1, 76.0, 77.5, 78.5])

# Tính toán sai lệch tuyệt đối và sai lệch phần trăm
abs_error = t_sim_80 - t_exp_80
relative_error = (abs_error / t_exp_80) * 100

for t, sim, exp, err in zip(time_steps, t_sim_80, t_exp_80, relative_error):
    print(f"Time: {t:02d}s | Sim: {sim:.1f}°C | Exp: {exp:.1f}°C | Error: {err:5.2f}%")

Thử nghiệm và Đánh giá kết quả

Kết quả đo đạc từ camera Fluke Ti20 và phần mềm Fluke SmartView 4.4 được trích xuất tại 9 điểm phân bố trên toàn bộ diện tích tấm Insert ($50 \times 120\text{ mm}$) để đánh giá trường nhiệt.

Mức nhiệt độ khảo sát Thời gian gia nhiệt (s) Nhiệt độ mô phỏng trung bình (°C) Nhiệt độ thực nghiệm trung bình (°C) Chênh lệch nhiệt độ tuyệt đối (°C) Sai số tương đối (%)
70°C 2 39.4 34.1 5.3 15.54%
6 54.2 50.8 3.4 6.69%
10 62.8 60.7 2.1 3.46%
16 67.5 66.8 0.7 1.05%
20 69.1 68.8 0.3 0.44%
80°C 2 42.5 36.2 6.3 17.40%
6 59.8 55.4 4.4 7.94%
10 69.8 67.2 2.6 3.87%
16 77.2 76.0 1.2 1.58%
20 79.1 78.5 0.6 0.76%
90°C 2 46.8 39.5 7.3 18.48%
6 66.3 60.9 5.4 8.87%
10 77.6 74.3 3.3 4.44%
16 86.4 84.9 1.5 1.77%
20 88.7 87.9 0.8 0.91%

Kết luận phân tích kỹ thuật:

  • Hiện tượng quá độ ban đầu ($t = 2\text{s} - 6\text{s}$): Nhiệt độ mô phỏng số trên ANSYS CFX luôn cao hơn nhiệt độ thực tế từ $3.4^\circ\text{C}$ đến $7.3^\circ\text{C}$. Nguyên nhân là do mô phỏng chưa tính toán hết quán tính nhiệt của đường ống dẫn ngoài, nhiệt trở tiếp xúc (Contact Thermal Resistance) giữa tấm lót và tấm Insert, cũng như tổn thất đối lưu tự nhiên ra môi trường không khí xung quanh lòng khuôn.
  • Hiện tượng ổn định tiệm cận ($t = 14\text{s} - 20\text{s}$): Khi thời gian gia nhiệt tiến dần đến 20s, sai số tương đối giảm mạnh xuống dưới 1.0% (ở 20s chỉ còn từ 0.44% đến 0.91%). Nhiệt độ bề mặt lòng khuôn đạt xấp xỉ nhiệt độ cài đặt của nước ($68.8^\circ\text{C}$ tại mốc 70°C; $78.5^\circ\text{C}$ tại mốc 80°C; $87.9^\circ\text{C}$ tại mốc 90°C). Trường nhiệt độ trên bề mặt tấm Insert đạt độ đồng đều cao, không xuất hiện các điểm tích nhiệt cục bộ (hot spots).

Đổi mới và đóng góp

  1. Cấu trúc kênh dẫn dạng Cooling Layer hai lớp độc lập:

    • Khác với kênh khoan thẳng truyền thống chỉ tiếp xúc cục bộ, Cooling Layer tạo ra một màng dòng chảy đồng phẳng (flat flow sheet) tiếp xúc trực tiếp với đáy tấm Insert mỏng 1.0 mm.
    • Hiệu quả truyền nhiệt tăng hơn 45% so với kênh dẫn truyền thống mà không đòi hỏi chi phí đắt đỏ như công nghệ in 3D kim loại CCC.

  2. Độ linh hoạt cao trong sản xuất sản phẩm mỏng (High-mix, Low-volume):

    • Thiết kế dạng mô-đun kết hợp khối trượt và vít me cho phép đổi mẫu sản phẩm trong lòng khuôn chỉ bằng cách thay thế tấm Insert trên (Top Insert) trong vòng dưới 5 phút, giữ nguyên toàn bộ kết cấu cụm khuôn và hệ thống đường nước.

  3. Đóng góp học thuật và thực tiễn:

    • Xây dựng bộ cơ sở dữ liệu thực nghiệm chuẩn xác về phân bố nhiệt độ quá độ của kênh Cooling Layer, cung cấp hệ số điều chỉnh biên quan trọng cho các kỹ sư mô phỏng khuôn ép nhựa khi thiết lập bài toán trong ANSYS CFX hoặc Moldex3D/Autodesk Moldflow.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  • Sản xuất vỏ thiết bị điện tử siêu mỏng: Ốp lưng điện thoại thông minh, khung viền tai nghe không dây, vỏ thiết bị đo cầm tay bằng nhựa ABS, PC/ABS yêu cầu độ phẳng cao, không cong vênh.
  • Sản phẩm y tế vi dòng (Microfluidic chips): Các phiến xét nghiệm quang học bằng nhựa trong suốt (PS, PMMA) đòi hỏi bề mặt quang học hoàn hảo, loại bỏ đường hàn và ứng suất khúc xạ.
  • Thử nghiệm R&D vật liệu mới: Các viện nghiên cứu và phòng lab doanh nghiệp cần ép thử nghiệm các mẫu vật liệu composite nền polymer với nhiều biên dạng kiểm tra cơ lý tính khác nhau mà không phải gia công nhiều bộ khuôn hoàn chỉnh.

Phân tích hiệu quả kinh tế (ROI & Cost-Benefit Analysis)

gantt
    title Lộ trình triển khai hệ thống Cooling Layer trong sản xuất công nghiệp
    dateFormat  YYYY-MM-DD
    section Thiết kế & Mô phỏng
    Khảo sát biên dạng chi tiết nhựa :done, des1, 2024-01-01, 2024-01-15
    Mô phỏng tối ưu hóa CFD/CHT     :done, des2, 2024-01-16, 2024-01-30
    section Chế tạo & Lắp ráp
    Gia công CNC cụm khuôn & Insert :active, mfg1, 2024-02-01, 2024-02-20
    Xử lý bề mặt & Làm kín gioăng   :mfg2, 2024-02-21, 2024-02-28
    section Tích hợp & Vận hành
    Gá đặt trên máy ép & Bộ nhiệt   :ops1, 2024-03-01, 2024-03-10
    Tối ưu chu kỳ ép & Nghiệm thu   :ops2, 2024-03-11, 2024-03-25
  • Chi phí đầu tư ban đầu: Thấp hơn 60% so với việc chế tạo khuôn in 3D kim loại DMLS Conformal Cooling.
  • Thời gian hoàn vốn (ROI): Ước tính từ 4 đến 6 tháng đối với các xưởng sản xuất đơn hàng loạt lớn nhờ giảm $20% - 30%$ thời gian chu kỳ làm nguội và giảm tỷ lệ phế phẩm do lỗi điền đầy từ $4.5%$ xuống dưới $0.5%$.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Giới hạn hình học sản phẩm: Cấu trúc Cooling Layer dạng tấm phẳng trong nghiên cứu tối ưu tốt nhất cho các sản phẩm 2D hoặc 2.5D có bề mặt đáy tương đối phẳng; chưa áp dụng trực tiếp cho các sản phẩm 3D có độ sâu lòng khuôn lớn hoặc góc rút khuôn phức tạp.
  • Vấn đề làm kín và áp suất: Do diện tích khoang nước rộng, lực đẩy thủy lực lên mặt dưới của tấm Insert tăng lên theo áp suất dòng nước, đòi hỏi kết cấu kẹp và gioăng cao su chịu nhiệt phải được tính toán chính xác để tránh rò rỉ khi tăng lưu lượng bơm.

Hướng phát triển tiếp theo

  • Tích hợp kênh làm mát chu kỳ nhiệt nhanh (RHCM 2 pha): Thiết kế cụm van chuyển đổi tự động giữa chu trình gia nhiệt bằng nước nóng 90°C (trước khi phun keo) và giải nhiệt bằng nước lạnh 15°C từ máy Chiller (ngay sau khi điền đầy) để rút ngắn tối đa tổng chu kỳ ép.
  • Tối ưu hóa hình học vi kênh (Micro-channel Cooling Layer): Ứng dụng cấu trúc gân vi kênh hoặc pin-fin bên trong lớp khoang nước để tăng cường hệ số truyền nhiệt đối lưu $h$ và tăng độ cứng vững chịu áp lực cho tấm Insert đáy.

Đối tượng hưởng lợi

  • Sinh viên & Học viên cao học ngành Cơ khí Chế tạo máy / Cơ điện tử:
    • Nguồn tài liệu tham khảo hoàn chỉnh từ thiết kế cơ khí, công nghệ khuôn mẫu đến phương pháp ứng dụng phần mềm mô phỏng ANSYS CFX và công nghệ đo nhiệt hồng ngoại thực nghiệm.
  • Kỹ sư thiết kế khuôn mẫu (Mold Designers):
    • Cung cấp giải pháp kết cấu mô-đun hóa lòng khuôn giúp giảm thiểu chi phí chế tạo, làm chủ kỹ thuật gia nhiệt khuôn bằng nước nóng nâng cao chất lượng sản phẩm mỏng.
  • Doanh nghiệp sản xuất ép phun nhựa:
    • Chiến lược tối ưu hóa năng lượng và chu kỳ ép, nâng cao năng lực cạnh tranh trong các hợp đồng gia công chi tiết nhựa kỹ thuật cao, giảm thiểu tỷ lệ phế phẩm.
  • Nhà nghiên cứu khoa học vật liệu polymer:
    • Cung cấp phương pháp luận thực nghiệm chính xác để khảo sát ảnh hưởng của nhiệt độ thành khuôn đến độ kết tinh, tính định hướng phân tử và độ bền kéo của nhựa nhiệt dẻo như LDPE, PP, PA6.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật phần cứng để triển khai hệ thống Cooling Layer là gì?

Hệ thống yêu cầu: máy ép nhựa tiêu chuẩn có lực kẹp từ 30 tấn trở lên; máy điều nhiệt khuôn (Mold Temperature Controller) công suất gia nhiệt tối thiểu 6 kW, bơm tuần hoàn lưu lượng $\ge 30\text{ lít/phút}$, áp suất bơm $2 - 4\text{ bar}$; hệ thống đường ống chịu nhiệt và gioăng làm kín Silicone/Viton chịu nhiệt độ trên $120^\circ\text{C}$.

2. Giới hạn mở rộng kích thước lòng khuôn của Cooling Layer là bao nhiêu?

Hệ thống có thể mở rộng từ kích thước mẫu $50 \times 120\text{ mm}$ lên đến $300 \times 400\text{ mm}$. Tuy nhiên, với diện tích lớn hơn, cần thiết kế các cột chống đỡ (support pillars) bên trong khoang nước để chống võng tấm Insert dưới áp lực phun nhựa cao (thường từ $500 - 1200\text{ bar}$).

3. Khả năng tích hợp với hệ thống khuôn có sẵn tại nhà máy như thế nào?

Cụm Cooling Layer được thiết kế theo dạng khối Insert tiêu chuẩn. Các nhà máy chỉ cần gia công lại hốc chứa khuôn (pocket) trên vỏ khuôn tiêu chuẩn (Mold Base) có sẵn để lắp đặt cụm mô-đun mà không cần thay mới toàn bộ bộ khuôn.

4. Nhu cầu bảo trì và chống bám cặn đường nước được thực hiện ra sao?

Cần sử dụng nguồn nước đã qua xử lý lọc làm mềm nước (hoặc pha thêm phụ gia chống bám cặn và ethylene glycol). Nhờ kết cấu tháo lắp bằng bu-lông/vít me của tấm Insert, việc mở khoang Cooling Layer để kiểm tra, vệ sinh màng bám định kỳ 3 tháng/lần diễn ra dễ dàng hơn nhiều so với việc súc rửa kênh khoan sâu.

5. Chi phí gia công và thời gian hoàn vốn (ROI) thực tế ra sao?

Chi phí gia công một bộ Insert Cooling Layer chỉ chiếm khoảng $10% - 15%$ tổng giá thành bộ khuôn. Với năng suất chu kỳ tăng thêm $20%$, doanh nghiệp hoàn vốn đầu tư cụm giải nhiệt này sau khoảng 300.000 chu kỳ ép sản phẩm.

Kết luận

Đồ án tốt nghiệp "Khảo sát phân bố nhiệt độ của lòng khuôn khi dùng kênh dẫn giải nhiệt dạng Cooling Layer" của tác giả Trần Ngọc Dũng dưới sự hướng dẫn của TS. Trần Minh Thế Uyên đã giải quyết trọn vẹn cả về mặt lý thuyết mô phỏng lẫn thực nghiệm chế tạo một giải pháp gia nhiệt/giải nhiệt khuôn đột phá.

Kết quả nghiên cứu chứng minh rằng kênh dẫn dạng Cooling Layer kết hợp tấm Insert 1.0 mm gia nhiệt bằng nước nóng đạt được sự phân bố nhiệt độ đồng đều cao trên toàn bộ diện tích $50 \times 120\text{ mm}$, tiệm cận nhiệt độ nguồn cấp chỉ sau 16–20 giây với sai số thực nghiệm so với mô phỏng ANSYS CFX dưới 1.0%. Đây là tiền đề kỹ thuật vững chắc để nhân rộng ứng dụng trong các dây chuyền sản xuất linh kiện nhựa mỏng công nghệ cao, nâng cao năng suất và chất lượng sản phẩm cho ngành công nghiệp phụ trợ Việt Nam.
