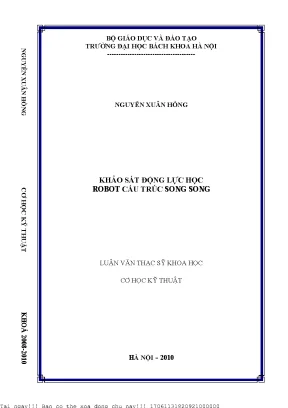

Khảo Sát Động Lực Học Robot Cấu Trúc Song Song

Tài liệu nghiên cứu Khảo sát động lự họ robot ấu trú song song, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về .

• Tác giả: Nguyễn Xuân Hồng
• Người hướng dẫn: PGS.TS Phan Bùi Khôi
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Cơ Học Kỹ Thuật
• Đề tài: Khảo Sát Động Lực Học Robot Cấu Trúc Song Song
• Loại tài liệu: Luận Văn Thạc Sỹ
• Năm xuất bản: 2010
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI NÓI ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Tổng quan về Robot
• 1.1.1. Sơ lược về lịch sử phát triển của nền công nghiệp Robot
• 1.1.2. Robot công nghiệp
• 1.1.3. Cấu trúc các khớp động học và sự phân bố của các khớp động học
• 1.1.4. Số bậc tự do của robot
• 1.2. Robot cấu trúc song song
• 1.2.1. Về cấu trúc động học của robot song song
• 1.2.2. Phân loại robot cấu trúc song song
• 1.2.3. Ưu nhược điểm của robot song song
• 1.2.4. Ứng dụng của robot song song
• 1.3. Cơ sở khảo sát động học robot cấu trúc song song
• 1.3.1. Lựa chọn cấu trúc robot song song
• 1.3.2. Thiết lập các phương trình động học
• 1.3.3. Bài toán vị trí robot cấu trúc song song
• 1.3.4. Bài toán vận tốc robot cấu trúc song song
• 1.3.5. Bài toán gia tốc robot cấu trúc song song
• 2. CHƯƠNG II: CƠ SỞ LÝ THUYẾT KHẢO SÁT ĐỘNG LỰC HỌC RÔ BỐT CẤU TRÚC SONG SONG
• 2.1. Các phương pháp khảo sát động lực học robot
• 2.1.1. Các phương trình Newton-Euler của hệ nhiều vật
• 2.1.2. Phương trình Lagrange loại hai của hệ nhiều vật
• 2.2. Hệ phương trình động lực học robot cấu trúc song
• 2.3. Khảo sát các đại lượng động lực của robot cấu trúc song song
• 2.4. Giải hệ phương trình vi phân chuyển động robot song song
• 3. CHƯƠNG III: TÍNH TOÁN MÔ PHỎNG
• 3.1. Sơ đồ giải thuật tính toán
• 3.2. Các chương trình tính toán
• 3.2.1. Bài toán động học
• 3.2.2. Kết quả bài toán động học
• 3.2.3. Bài toán động lực học
• 3.2.4. Kết quả bài toán động lực học
• 3.3. Mô phỏng hoạt động
• 3.3.1. Sơ đồ khối các modul và chương trình
• 3.3.2. Thiết kế mô hình 3D
• 3.3.3. Xử lý quỹ đạo đường cong phức tạp
• 3.3.4. Chương trình mô phỏng
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Robot Cấu Trúc Song Song Định Nghĩa Lịch Sử

Robot cấu trúc song song (Parallel robot) là một tổ hợp cơ cấu đặc biệt, với khâu động (bàn máy di động) nối với giá cố định qua nhiều mạch động học kín, tạo nên các vòng động học. Bàn máy động thường mang công cụ hoặc đối tượng công nghệ. Động cơ chấp hành đặt tại các khớp trên các chân robot dẫn động bàn máy. Robot cấu trúc song song thu hút sự quan tâm lớn gần đây và ngày càng được ứng dụng rộng rãi nhờ khả năng chịu tải cao và độ chính xác cao. Nghiên cứu, tính toán, thiết kế, mô phỏng robot cấu trúc song song cần bắt đầu từ bài toán cấu trúc cơ cấu, bài toán động học, động lực học, và bài toán mô phỏng chuyển động theo chương trình.

1.1. Lịch Sử Phát Triển Robot Song Song Từ Ý Tưởng Đến Ứng Dụng

Thuật ngữ 'robot' xuất hiện lần đầu năm 1922 trong tác phẩm 'Russum's Universal Robot' của Karel Capek, với ý nghĩa 'người làm tạp dịch'. Ước mơ viễn tưởng đó dần trở thành hiện thực. Nền công nghiệp Robot đã ra đời và không ngừng phát triển, trải qua các giai đoạn phát triển từ những năm 1947 đến nay. Những năm đầu, robot còn sơ khai, sau đó, từ năm 1962 đến 1975, robot công nghiệp đầu tiên ra đời và được ứng dụng. Đến nay, robot được điều khiển bằng máy tính điện tử, gắn thêm cảm biến để nhận biết và xử lý môi trường làm việc.

1.2. Định Nghĩa Cấu Trúc Robot Song Song Yếu Tố Quan Trọng

Robot cấu trúc song song được đặc trưng bởi khâu cuối (bàn kẹp, bàn máy động) được nối với giá cố định (bàn máy cố định) bởi một số mạch động học. Các mạch động học này tạo nên các vòng động học kín, đặt giới hạn chuyển động đến khâu cuối. Mỗi mạch động học có thể có các dẫn động như động cơ chấp hành, xi lanh thủy lực, khí nén hoặc thủy-khí kết hợp. Các mạch động học nối bàn máy động với giá cố định còn được gọi là các chân của robot song song. Stewart Platform và Manipulator Danhilovsky là những mẫu robot song song đầu tiên.

II. Thách Thức Phân Tích Động Lực Học Robot Song Song Hiện Nay

Việc phân tích động lực học của robot cấu trúc song song đặt ra nhiều thách thức do cấu trúc phức tạp của chúng. Cấu trúc vòng kín và sự tương tác giữa các khâu đòi hỏi phương pháp tiếp cận đặc biệt. Các phương pháp truyền thống có thể không hiệu quả hoặc khó áp dụng. Tính toán động lực học chính xác là cần thiết cho việc điều khiển và tối ưu hóa hiệu suất của robot. Yêu cầu về độ chính xác cao và khả năng chịu tải lớn càng làm tăng thêm độ khó của bài toán.

2.1. Vấn Đề Tính Toán Động Lực Học Độ Phức Tạp Của Cấu Trúc

Cấu trúc song song tạo ra nhiều vòng kín động học, dẫn đến các ràng buộc phức tạp giữa các khâu. Điều này làm cho việc xác định các phương trình động lực học trở nên khó khăn hơn so với robot nối tiếp. Sự tương tác giữa các khâu và các khớp cũng cần được xem xét kỹ lưỡng. Việc bỏ qua bất kỳ yếu tố nào có thể dẫn đến sai số trong kết quả tính toán động lực học.

2.2. Yêu Cầu Về Độ Chính Xác Ảnh Hưởng Đến Điều Khiển Robot

Trong nhiều ứng dụng, robot cấu trúc song song đòi hỏi độ chính xác cao. Điều này đòi hỏi việc tính toán động lực học phải chính xác để đảm bảo khả năng điều khiển robot một cách chính xác. Sai số trong mô hình động lực học có thể dẫn đến sai lệch trong quỹ đạo và hiệu suất của robot. Vì vậy, việc phát triển các phương pháp tính toán động lực học chính xác là rất quan trọng.

III. Phương Pháp Newton Euler Cho Động Lực Học Robot Song Song

Phương pháp Newton-Euler là một trong những phương pháp phổ biến để phân tích động lực học của robot cấu trúc song song. Phương pháp này dựa trên việc áp dụng các định luật Newton và Euler cho từng khâu của robot. Bằng cách giải các phương trình này, có thể xác định lực và mô-men tác dụng lên từng khâu. Phương pháp Newton-Euler phù hợp cho các hệ nhiều vật và cung cấp một cách tiếp cận hệ thống để giải quyết bài toán động lực học.

3.1. Ứng Dụng Định Luật Newton và Euler Phân Tích Từng Khâu

Phương pháp Newton-Euler bắt đầu bằng việc xác định hệ tọa độ cho từng khâu của robot. Sau đó, các định luật Newton và Euler được áp dụng cho từng khâu để thiết lập các phương trình động lực học. Các phương trình này mô tả mối quan hệ giữa lực, mô-men, gia tốc và vận tốc của từng khâu. Việc giải các phương trình này cho phép xác định lực và mô-men tác dụng lên từng khâu.

3.2. Ưu Điểm Nhược Điểm Của Phương Pháp Độ Phức Tạp Tính Toán

Ưu điểm của phương pháp Newton-Euler là tính hệ thống và khả năng áp dụng cho các hệ nhiều vật phức tạp. Tuy nhiên, phương pháp này cũng có một số nhược điểm. Việc thiết lập và giải các phương trình động lực học có thể tốn nhiều thời gian và công sức, đặc biệt đối với các robot có nhiều bậc tự do. Ngoài ra, phương pháp này có thể gặp khó khăn trong việc xử lý các ràng buộc phức tạp giữa các khâu.

3.3. Mô hình hóa với Phần mềm Adams Tối ưu quy trình phân tích

Sử dụng phần mềm Adams, một công cụ mô phỏng đa vật thể mạnh mẽ, có thể tối ưu quy trình phân tích động lực học robot song song bằng phương pháp Newton-Euler. Adams cho phép xây dựng mô hình 3D chính xác của robot, định nghĩa các khớp và ràng buộc, sau đó tự động thiết lập và giải các phương trình động lực học. Điều này giúp giảm thiểu thời gian và công sức tính toán, đồng thời tăng độ chính xác của kết quả phân tích.

IV. Phương Pháp Lagrange Euler Giải Bài Toán Động Lực Học

Phương pháp Lagrange-Euler là một phương pháp khác để phân tích động lực học của robot cấu trúc song song. Phương pháp này dựa trên việc sử dụng hàm Lagrange để thiết lập các phương trình chuyển động của robot. Ưu điểm chính của phương pháp này là nó không yêu cầu việc xác định lực và mô-men tác dụng lên từng khâu. Thay vào đó, nó chỉ yêu cầu việc xác định năng lượng động và năng lượng thế của robot.

4.1. Xây Dựng Hàm Lagrange Tiếp Cận Năng Lượng Trong Động Lực Học

Phương pháp Lagrange-Euler bắt đầu bằng việc xác định năng lượng động và năng lượng thế của robot. Sau đó, hàm Lagrange được xây dựng dựa trên sự khác biệt giữa năng lượng động và năng lượng thế. Các phương trình chuyển động của robot được suy ra từ hàm Lagrange bằng cách sử dụng các phương trình Euler-Lagrange.

4.2. Ưu Điểm Của Phương Pháp Tiết Kiệm Thời Gian Tính Toán

Ưu điểm chính của phương pháp Lagrange-Euler là nó không yêu cầu việc xác định lực và mô-men tác dụng lên từng khâu. Điều này có thể tiết kiệm thời gian và công sức tính toán, đặc biệt đối với các robot có nhiều bậc tự do. Tuy nhiên, phương pháp này cũng có một số nhược điểm. Việc xác định năng lượng động và năng lượng thế có thể phức tạp đối với các robot có cấu trúc phức tạp.

4.3. Áp Dụng trong Matlab Simulink Mô phỏng và điều khiển dễ dàng

Phương pháp Lagrange-Euler đặc biệt hữu ích khi áp dụng trong môi trường Matlab Simulink. Simulink cung cấp các công cụ mô phỏng và điều khiển mạnh mẽ, cho phép dễ dàng xây dựng mô hình robot, nhập các phương trình động lực học từ phương pháp Lagrange-Euler, và thực hiện các thử nghiệm mô phỏng để đánh giá hiệu suất và thiết kế bộ điều khiển. Điều này giúp tăng tốc quá trình phát triển và thử nghiệm các thuật toán điều khiển cho robot song song.

V. Ứng Dụng Phân Tích Động Lực Học Robot Song Song Thực Tế

Phân tích động lực học đóng vai trò quan trọng trong nhiều ứng dụng thực tế của robot cấu trúc song song. Trong công nghiệp, nó được sử dụng để thiết kế và điều khiển robot trong các ứng dụng như lắp ráp, gia công và kiểm tra. Trong y học, nó được sử dụng để phát triển robot phẫu thuật và robot phục hồi chức năng. Trong không gian, nó được sử dụng để phát triển robot thám hiểm và robot xây dựng.

5.1. Ứng Dụng Trong Công Nghiệp Lắp Ráp Gia Công Kiểm Tra

Trong các ứng dụng công nghiệp, phân tích động lực học giúp thiết kế robot cấu trúc song song có khả năng đáp ứng các yêu cầu về độ chính xác, tốc độ và tải trọng. Nó cũng giúp phát triển các thuật toán điều khiển tối ưu để đảm bảo hiệu suất cao của robot. Ví dụ, trong ứng dụng lắp ráp, phân tích động lực học giúp xác định lực và mô-men cần thiết để lắp ráp các bộ phận một cách chính xác.

5.2. Ứng Dụng Trong Y Học Phẫu Thuật Phục Hồi Chức Năng

Trong lĩnh vực y học, phân tích động lực học được sử dụng để phát triển các robot phẫu thuật có độ chính xác cao và khả năng thực hiện các thao tác phức tạp. Nó cũng được sử dụng để phát triển các robot phục hồi chức năng giúp bệnh nhân phục hồi khả năng vận động sau chấn thương hoặc phẫu thuật. Ví dụ, robot Delta có thể được sử dụng để thực hiện các thao tác phẫu thuật nhỏ với độ chính xác cao.

VI. Kết Luận Hướng Phát Triển Động Lực Học Robot Song Song

Động lực học robot song song là một lĩnh vực nghiên cứu quan trọng với nhiều ứng dụng thực tế. Các phương pháp Newton-Euler và Lagrange-Euler là hai phương pháp phổ biến để phân tích động lực học. Tuy nhiên, việc phát triển các phương pháp tính toán động lực học chính xác và hiệu quả vẫn là một thách thức. Các nghiên cứu trong tương lai có thể tập trung vào việc phát triển các phương pháp mới, kết hợp các phương pháp hiện có và sử dụng các công cụ phần mềm để tăng cường khả năng phân tích động lực học của robot cấu trúc song song.

6.1. Tổng Kết Các Phương Pháp So Sánh Ưu Nhược Điểm

Phương pháp Newton-Euler phù hợp cho các hệ nhiều vật và cung cấp một cách tiếp cận hệ thống. Phương pháp Lagrange-Euler tiết kiệm thời gian tính toán. Tùy thuộc vào ứng dụng cụ thể và yêu cầu về độ chính xác, một trong hai phương pháp này có thể được lựa chọn hoặc kết hợp để đạt được kết quả tốt nhất.

6.2. Hướng Nghiên Cứu Tương Lai Tối Ưu Ứng Dụng Mới

Các nghiên cứu trong tương lai có thể tập trung vào việc phát triển các phương pháp tối ưu hóa động lực học, giảm độ phức tạp tính toán và tăng độ chính xác. Ngoài ra, việc nghiên cứu các ứng dụng mới của robot cấu trúc song song trong các lĩnh vực như năng lượng, xây dựng và nông nghiệp cũng rất hứa hẹn.

Nội dung chính

Tổng quan nghiên cứu

Robot cấu trúc song song là một lĩnh vực nghiên cứu quan trọng trong ngành Cơ học kỹ thuật, đặc biệt trong bối cảnh tự động hóa và sản xuất thông minh ngày càng phát triển. Theo ước tính, robot cấu trúc song song có khả năng chịu tải cao, thực hiện các thao tác phức tạp với độ chính xác vượt trội, được ứng dụng rộng rãi trong công nghiệp và đời sống. Luận văn tập trung khảo sát động lực học của robot cấu trúc song song nhằm nâng cao hiểu biết về các bài toán động học, động lực học và mô phỏng chuyển động của loại robot này.

Mục tiêu nghiên cứu là xây dựng cơ sở lý thuyết và phương pháp tính toán mô phỏng động lực học robot cấu trúc song song, từ đó đề xuất các giải pháp thiết kế và điều khiển hiệu quả. Phạm vi nghiên cứu tập trung vào robot cấu trúc song song không gian với sáu bậc tự do, sử dụng các khớp Cardan, lăng trụ và cầu, được khảo sát trong môi trường làm việc thực tế tại các phòng thí nghiệm cơ khí kỹ thuật. Ý nghĩa nghiên cứu thể hiện qua việc cải thiện độ chính xác, khả năng chịu tải và tính linh hoạt của robot, góp phần thúc đẩy ứng dụng robot trong sản xuất tự động hóa.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn áp dụng hai lý thuyết chính trong khảo sát động lực học robot cấu trúc song song:

1. Phương trình Newton-Euler của hệ nhiều vật: Phương pháp này mô tả chuyển động của từng vật rắn trong hệ thống robot thông qua các phương trình vi phân chuyển động, bao gồm vận tốc, gia tốc và lực tác dụng. Ma trận Jacobi tịnh tiến và quay được sử dụng để biểu diễn vận tốc và vận tốc góc của các khâu robot.

2. Phương trình Lagrange loại hai: Đây là phương pháp tổng quát để mô tả chuyển động của hệ nhiều vật hôlônôm, dựa trên nguyên lý d’Alembert-Lagrange. Phương trình này cho phép xác định các lực suy rộng và mô men tác dụng lên các khâu robot, từ đó xây dựng hệ phương trình động lực học tổng quát.

Các khái niệm chính bao gồm: bậc tự do (DOF), khớp động học (khớp quay, khớp lăng trụ, khớp cầu, khớp Cardan), ma trận quán tính, ma trận Jacobi, lực suy rộng, và nguyên lý phù hợp trong động lực học.

Phương pháp nghiên cứu

Nguồn dữ liệu nghiên cứu bao gồm các mô hình toán học và mô phỏng số dựa trên cấu trúc robot song song sáu bậc tự do với 18 khớp động học. Phương pháp phân tích sử dụng kết hợp giải hệ phương trình đại số phi tuyến và phương trình vi phân đại số tuyến tính để khảo sát các bài toán động học thuận, ngược, vận tốc và gia tốc.

Cỡ mẫu nghiên cứu là một mô hình robot cấu trúc song song điển hình với sáu chân, mỗi chân gồm khớp Cardan, khớp lăng trụ và khớp cầu. Phương pháp chọn mẫu dựa trên cấu trúc phổ biến trong thực tế ứng dụng công nghiệp. Timeline nghiên cứu kéo dài trong khoảng thời gian từ 2008 đến 2010, bao gồm giai đoạn xây dựng lý thuyết, phát triển thuật toán tính toán và lập trình mô phỏng trên các nền tảng MAPLE và Visual Studio C++.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Xác định số bậc tự do của robot: Robot cấu trúc song song nghiên cứu có 6 bậc tự do, với 18 khớp động học gồm 6 khớp Cardan (bậc tự do 2), 6 khớp lăng trụ (bậc tự do 1) và 6 khớp cầu (bậc tự do 3). Công thức tính số bậc tự do cho thấy sự cân bằng giữa số khâu, số khớp và các liên kết thừa, đảm bảo tính ổn định và linh hoạt của robot.

2. Phương trình động học và động lực học: Hệ 18 phương trình đại số phi tuyến được thiết lập để mô tả mối quan hệ giữa các biến khớp và tọa độ định vị bàn máy động. Việc giải bài toán động học thuận và ngược được thực hiện hiệu quả nhờ phân tách hệ thành các nhóm phương trình độc lập, giảm thiểu độ phức tạp tính toán.

3. Mô phỏng chuyển động và tính toán đại lượng động lực: Mô hình mô phỏng cho thấy robot có khả năng thực hiện các chuyển động phức tạp với độ chính xác cao. Ma trận quán tính được xác định từ động năng của cơ hệ, trong đó các thành phần mô men quán tính chính trung tâm được tính toán chi tiết. Kết quả mô phỏng vận tốc, gia tốc và lực tác động trên các chân robot được biểu diễn qua đồ thị quỹ đạo chuyển động, vận tốc và gia tốc tâm bàn máy.

4. Ưu nhược điểm của robot cấu trúc song song: Robot có khả năng chịu tải cao, sai số không tích lũy và kích thước nhỏ gọn, phù hợp với nhiều ứng dụng công nghiệp. Tuy nhiên, không gian làm việc hẹp và độ phức tạp trong giải bài toán động học, động lực học là những thách thức cần khắc phục.

Thảo luận kết quả

Nguyên nhân của các phát hiện trên xuất phát từ cấu trúc đặc biệt của robot song song, trong đó các chân robot chịu lực đồng thời, giúp tăng khả năng chịu tải và độ chính xác. So sánh với các nghiên cứu khác, kết quả phù hợp với xu hướng phát triển robot công nghiệp hiện đại, nhấn mạnh vai trò của các phương pháp tính toán động lực học chính xác.

Ý nghĩa của nghiên cứu thể hiện qua việc cung cấp cơ sở lý thuyết và công cụ tính toán hỗ trợ thiết kế, điều khiển robot song song hiệu quả hơn. Dữ liệu mô phỏng có thể được trình bày qua các biểu đồ vận tốc, gia tốc và lực tác động, giúp trực quan hóa hiệu suất hoạt động của robot trong các điều kiện làm việc khác nhau.

Đề xuất và khuyến nghị

1. Phát triển thuật toán giải hệ phương trình động học hiệu quả: Tăng cường sử dụng các phương pháp số học hiện đại để giảm thời gian tính toán, nâng cao độ chính xác trong giải bài toán động học thuận và ngược. Chủ thể thực hiện: nhóm nghiên cứu và kỹ sư phần mềm, timeline 6-12 tháng.

2. Tối ưu hóa thiết kế cấu trúc chân robot: Nghiên cứu cải tiến các khớp động học nhằm mở rộng không gian làm việc và giảm điểm kỳ dị trong vùng làm việc. Chủ thể thực hiện: kỹ sư thiết kế cơ khí, timeline 12 tháng.

3. Ứng dụng cảm biến và điều khiển thông minh: Tích hợp các cảm biến lực, vị trí và gia tốc để nâng cao khả năng điều khiển chính xác và phản hồi nhanh trong quá trình vận hành. Chủ thể thực hiện: nhóm kỹ thuật điều khiển tự động, timeline 9 tháng.

4. Mở rộng mô phỏng và thử nghiệm thực tế: Xây dựng các mô hình mô phỏng 3D chi tiết và tiến hành thử nghiệm thực tế tại các nhà máy để đánh giá hiệu quả và độ bền của robot. Chủ thể thực hiện: phòng thí nghiệm và doanh nghiệp sản xuất, timeline 12-18 tháng.

Đối tượng nên tham khảo luận văn

1. Sinh viên và nghiên cứu sinh ngành Cơ học kỹ thuật và Robot học: Nắm vững kiến thức cơ bản và nâng cao về động lực học robot cấu trúc song song, phục vụ cho các đề tài nghiên cứu và luận văn.

2. Kỹ sư thiết kế và phát triển robot công nghiệp: Áp dụng các phương pháp tính toán và mô phỏng để thiết kế robot có hiệu suất cao, phù hợp với yêu cầu sản xuất tự động hóa.

3. Chuyên gia điều khiển tự động và hệ thống nhúng: Tham khảo các mô hình động lực học để phát triển thuật toán điều khiển chính xác, tích hợp cảm biến và hệ thống phản hồi.

4. Doanh nghiệp sản xuất và ứng dụng robot: Hiểu rõ ưu nhược điểm của robot cấu trúc song song để lựa chọn và triển khai các giải pháp robot phù hợp với môi trường sản xuất và yêu cầu kỹ thuật.

Câu hỏi thường gặp

1. Robot cấu trúc song song khác gì so với robot dạng chuỗi?
   Robot cấu trúc song song có nhiều chân nối đồng thời với bàn máy động, giúp chịu tải cao và sai số không tích lũy, trong khi robot dạng chuỗi có cấu trúc nối tiếp dễ chế tạo nhưng sai số tích lũy lớn hơn.

2. Làm thế nào để tính số bậc tự do của robot cấu trúc song song?
   Số bậc tự do được tính theo công thức tổng quát dựa trên số khâu, số khớp và các liên kết thừa, ví dụ như công thức gần giống Stewart: $k_f = \lambda (n - k) + \sum f_i + f_c - f_p$.

3. Phương pháp nào được sử dụng để khảo sát động lực học robot?
   Phương pháp Newton-Euler và phương trình Lagrange loại hai là hai phương pháp chính được áp dụng để mô tả chuyển động và lực tác dụng trong hệ nhiều vật của robot.

4. Ưu điểm lớn nhất của robot cấu trúc song song là gì?
   Khả năng chịu tải cao, độ chính xác lớn và cấu trúc nhỏ gọn giúp robot phù hợp với các ứng dụng đòi hỏi thao tác phức tạp và độ tin cậy cao.

5. Những thách thức khi thiết kế robot cấu trúc song song là gì?
   Không gian làm việc hẹp, phức tạp trong giải bài toán động học và động lực học, cùng với chi phí chế tạo cao do cấu trúc phức tạp là những thách thức chính.

Kết luận

• Luận văn đã xây dựng thành công cơ sở lý thuyết và phương pháp tính toán động lực học cho robot cấu trúc song song sáu bậc tự do.
• Hệ phương trình động học và động lực học được thiết lập và giải quyết hiệu quả, hỗ trợ mô phỏng chuyển động chính xác.
• Kết quả nghiên cứu làm rõ ưu nhược điểm của robot cấu trúc song song, góp phần nâng cao hiệu suất và độ tin cậy trong ứng dụng thực tế.
• Đề xuất các giải pháp cải tiến thiết kế, điều khiển và mô phỏng nhằm mở rộng không gian làm việc và nâng cao tính linh hoạt.
• Khuyến khích các nhóm nghiên cứu và doanh nghiệp tiếp tục phát triển và ứng dụng robot cấu trúc song song trong sản xuất tự động hóa hiện đại.

Hãy bắt đầu áp dụng các kiến thức và phương pháp trong luận văn để phát triển các hệ thống robot cấu trúc song song hiệu quả và tiên tiến hơn trong tương lai.

Trích đoạn nội dung tài liệu

CHƯƠNG I: TỔNG QUAN 1.1 Tổng quan về Robot 1.1 Sơ lược về lịch sử phát triển của nền công nghiệp Robot Nhu cầu nâng cao năng suất và chất luợng sản phẩm ngày càng cao đòi hỏi ứng dụng rộng rãi các phương tiện tự động hoá sản xuất. Xu hướng tạo ra các dây chuyền về thiết bị tự động có tính linh hoạt cao đang hình thành. Những thiết bị này đang thay thế dần các máy tự động "cứng'' chỉ đáp ứng một công việc nhất định trông lúc thị truờng luôn đòi hỏi thay đổi mặt hàng về chủng loại, về kích cỡ và về tính năng v. Vì thế ngày càng tăng nhanh nhu cầu ứng dụng robot để tạo ra các hệ thống sản xuất tự động linh hoạt.

Thuật ngữ "robot" lần đầu tiên xuất hiện năm 1922 trong tác phẩm "Russum's Universal Robot" của Karel Capek. Theo tiếng Séc thì robot là người làm tạp dịch. Trong tác phẩm này, nhân vật Rossum và con trai đã tạo ra những chiếc máy gần giống người để hầu hạ con người. Ước mơ viễn tưởng đó của Karel Capek đã dần trở thành hiện thực.

Nền công nghiệp Robot đã ra đời và không ngừng phát triển. Sự phát triển của Robot có thể được chia thành các thời kì sau: a) Thời kì đầu 1947-1961 Năm 1947, Raymond Goetz đưa ra ý tưởng sản xuất thế hệ đầu tiên robot chép hình. Đến năm 1948, thế hệ M1 ra đời và không ngừng được cải thiện để hoàn chỉnh hơn. Đến năm 1954, thế hệ M4 ra đời dựa trên cơ sở song song cải tiến về mặt cơ học và phương thức truyền động giữa phần điều khiển và tay máy.

Năm 1954, người Mĩ lao vào dự án lớn về hàng không, thúc đẩy sử dụng năng lượng hạt nhân. Nhóm General Electric đã tạo ra những hệ thống điều khiển từ xa có hiệu quả rất cao, với bản mẫu là Handyman (1958). Trong giai đoạn này sự ra đời và phát triển của máy tính điện tử đã tạo tiền quan trọng thúc đẩy sự phát triển mạnh mẽ của robot. Những cơ sở đầu tiên của lĩnh vực điều khiển từ xa cũng bắt đầu xuất hiện trong giai đoạn này.

1 b) Thời kì phát triển của Robot 1962-1975 Năm 1961, sản phẩm robot công nghiệp đầu tiên được xuất hiện có tên Vowtan của công ty AMF-Mỹ. Cùng trong năm này, sản phẩm mang tên Unimate lần đầu tiên được đưa vào sử dụng trong nhà máy General Motors. Trong năm tiếp theo, người máy Daimber Benz xuất hiện ở Đức. Trong những năm tiếp theo, các nước khác cũng bắt đầu sản xuất và ứng dụng robot trong sản xuất với quy mô ngày càng mở rộng: Anh từ năm 1967, Thuỵ Điển từ năm 1968, Pháp từ năm 1972, Italia từ năm 1973.

c) Thời kì từ năm 1975 Từ năm 1975, xu hướng chính của phát triển robot là nâng cao tính năng sử dụng bởi việc điều khiển bằng máy tính điện tử và gắn thêm các cảm biến để nhận biết và xử lí môi trường làm việc. Các nhà khoa học tại truờng đại học Stanford đã chế tạo thành công robot lắp ráp các loại máy bơm nước đièu khiển bằng máy vi tính PDP-10 trên cơ sở xử lí thông tin từ các cảm biến lực và hình ảnh. Cùng thời gian này, IBM chế tạo thành công robot có cảm biến xúc giác và cảm biến lực điều khiển bằng máy vi tính dùng để lắp ráp các máy có trên 20 cụm chi tiết. Vào giai đoạn này, ở nhiều nước cũng tiến hành các công trình ngiên cứu chế tạo các loại robot tổ hợp: các tay máy được điều khiển bằng máy vi tính có gắn các thiết bị cảm biến và các thiết bi giao tiếp ngưòi - máy.

Đến những năm 80 của thế kỉ 20, sự phát triển của tin học và vi điều khiển đã thúc đẩy nền công nghiệp robot phát triển mạnh mẽ cả về chất luợng và só lượng. Cho đến nay, trên thế giới có rất nhiều phòng thí nghiệm, nhiều công ty sản xuất robot với trang thiết bị hiện đại. Robot ngày càng trở nên thông minh hơn và gần gũi với con người hơn. Ngày nay, robot không chỉ phục vụ trong công nghiệp mà ngày càng đi sâu vào đời sống hàng ngày của con người.2 Robot công nghiệp Trước khi bước vào nghiên cứu các vấn đề cụ thể, chúmg ta cần thống nhất về thuật ngữ “robot công nghiệp”.

Có rất nhiều tài liệu đề cập đến thuật ngữ này do vậy các định nghĩa, các cách hiểu rất khác nhau. Ta có thể hiểu một cách đơn giản nhất như sau: Robot cong nghiệp có thể được hiểu là những thiết bị tự động linh hoạt, bắt chước được các chức năng lao động công nghiệp của con người. a) Ứng dụng của Robot công nghiệp Robot công nghiệp đã và đang được sử dụng rộng rãi trong tất cả các ngành, các lĩnh vực của cuộc sống: sinh hoạt, sản xuất, quân sự, giải trí. Trong sản xuất, Robot công nghiệp được dùng để thay thế cho con người làm những công việc lặp di lặp lại nhàm chán, những công việc nặng nhọc hay những công việc nguy hiểm.

Việc sử dụng robot đã magn lại hiệu quả rõ rệt: cả năng suất và chất lượng sản phẩm đều vượt trội so với sản xuất chỉ sử dụng sức lao động của con người. Một số công việc chỉ có sử dụng robot mới có thể thức hiện nổi như: thám hiểm đáy đại dương, thám hiểm các hành tinh xa xôi. Có thể nói Robot sẽ là thành phần không thể thiếu trong tương lai của con người. b) Phân loại Robot công nghiệp Ngày nay, Robot công nghiệp đã phát triển rất đa dạng.

Có thể phân loại robot theo nhiều cách khác nhau: - Theo vị trí công tác phân ra các loại robot cấp thoát phôi, robot vận chuyển, robot vạn năng. - Theo dạng công nghệ chuyên dụng, phân ra các loại robot sơn, robot han, robot lắp ráp. - Theo cách thức và đặc trưng điều khiển phân ra: robot điều khiển tự động, robot điều khiển bằng dạy học, robot điều khiển bằng tay. 3 - Theo các hệ toạ độ được dùng khi thực hiện các chuyển động cơ bản , phân ra các robot hoạt động theo hệ toạ độ trụ, cầu hoặc phỏng sinh.

c) Các bộ phận cấu thành Robot công nghiệp - Tay máy gồm các bộ phận: đế đặt cố định hoặc gắn liền với xe di động; thân; cánh tay trên; cánh tay dưới; bàn kẹp. - Hệ thống truyền dẫn động có thể là cơ khí, thuỷ khí hoặc điện khí, là bộ phận chủ yếu tạo nên sự chuyển dịch ở các khớp động. - Hệ thống điều khiển đảm bảo sự hoạt động của robot theo các thông tin đặt trước hay nhận biết được trong quá trình làm việc. - Hệ thống cảm biến tín hiệu thực hiện việc nhận biết và biến đổi thông tin về hoạt động của bản thân robot và của môi trường, đối tượng mà robot phục vụ.

Các thông tin đặt trước hoặc cảm biến sẽ được đua vào hệ thống điều khiển sau khi xử lí bằng máy vi tính, rồi tác động vào hệ thống truyền dẫn động của tay máy.3 Cấu trúc các khớp động học và sự phân bố của các khớp động học a) Cấu trúc các khớp động học Các cơ cấu được dùng trong robot gồm nhiều khâu liên kết với nhau bằng các khớp nối. Số bậc tự do (DOF) của cơ cấu phụ thuộc vào số khâu, khớp và kiểu khớp được dùng để xây dựng cơ cấu. Khớp: Là chỗ nối động giữa hai khâu, nghĩa là có chuyển động tương đối với nhau. Như vậy cứ hai khâu nối với nhau tạo thành một khớp động và chỗ tiếp xúc giữa hai khâu tạo thành khớp động gọi là hai thành phần khớp động.

Khớp cú cỏc ràng buộc vật lý về chuyển động tương đối giữa hai thành phần của khớp Các khớp thường được sử dụng:  Khớp quay – Khớp bản lề (Revolute Joint-R): Cho phép hai thành phần của khớp chuyển động quay tương đối với nhau theo một trục được xác định bằng dạng 4 hỡnh học của khớp. Khớp quay hạn chế 5 khả năng chuyển động tương đối giữa hai thành phần khớp. Khớp quay cũn gọi là khớp bản lề. Bậc tự do của khớp là 1.1: Khớp quay  Khớp lăng trụ - Khớp tịnh tiến (Prismatic Joint-P) : Cho phép hai thành phần của khớp trượt với nhau theo một trục được xác định bằng dạng hỡnh học của khớp.

Do đó khớp lăng trụ hạn chế 5 khả năng chuyển động tương đối giữa hai thành phần khớp. Khớp lăng trụ cũn gọi là khớp tịnh tiến. Bậc tự do của khớp là 1.2: Khớp lăng trụ  Khớp trụ (Cylindrical Joint-C) : Cho phép hai thành phần của khớp có hai chuyển động độc lập, gồm một chuyển động quay quanh một trục và một chuyển động tịnh tiến dọc theo trục quay đó. Do đó khớp trụ hạn chế 4 khả năng chuyển động giữa hai thành phần của khớp.

Bậc tự do của khớp là 2.3: Khớp trụ  Khớp ren – Khớp vít (Helical Joint-H): Cho phép hai thành phần của khớp chuyển động quay quanh một trục đồng thời tịnh tiến theo trục quay. Tuy nhiên chuyển động tịnh tiến phụ thuộc chuyển động quay bởi bước vít. Do đó khớp ren hạn chế 5 khả năng chuyển động giữa hai thành phần của khớp. Bậc tự do của khớp là 1.4: Khớp ren  Khớp cầu (Spherical Joint-S) : Cho phép hai thàn phần của khớp thực hiện chuyển động quay giữa hai khâu quanh tâm cầu theo tất cả các hướng.

Do đó khớp cầu hạn chế ba khả năng chuyển động giữa hai thành phần của khớp. Bậc tự do của khớp là 1.5: Khớp cầu  Khớp phẳng (Plane Joint-P) : Cho phép hai thành phần của khớp chuyển động tịnh tiến theo hai trục trong mặt tiếp xúc và một khả năng quay quanh trục vuông góc với mặt phẳng tiếp xúc. Do đó khớp phẳng hạn chế ba khả năng chuyển động giữa hai thành phần của khớp. Bậc tự do của khớp là 3.6: Khớp phẳng  Khớp bánh răng phẳng (Gear Pair-G): Hai bánh răng ăn khớp, cho phép một bánh răng lăn và trượt với bánh răng kia tại điểm tiếp xúc giữa hai bánh răng ăn khớp.

Do đó khớp bánh răng phẳng hạn chế 4 khả năng chuyển động. Bậc tự do của khớp là 2.  Khớp cardan: Khớp cardan có bậc tự do là 2.7: Khớp Cardan b) Sự phân bố các khớp động học Có nhiều kiểu khớp và sự phân bố giữa các khớp tạo nên nhiều kiểu cấu trúc khác nhau. Dưới đây là một số kiểu phân bố thường dùng trong robot song song.

 Dưới là khớp bản lề, trên cũng là khớp bản lề được nối với nhau bằng một khớp cầu: Hình 1.8: Phân bố khớp Bản lề – Cầu – Bàn lề  Dưới là khớp cầu, trên cũng là khớp cầu, nối với nhau bằng một khớp lăng trụ: 8 Hình 1.
