Tổng quan về giáo trình

Giáo trình Hướng Dẫn Tính Toán Kết Cấu Kim Loại Máy Trục là tài liệu học thuật chuyên khảo thuộc chương trình đào tạo kỹ sư ngành Kỹ thuật Cơ khí, Máy nâng chuyển, Thiết bị Cảng - Xếp dỡ và Cơ khí Công trình Xây dựng. Trong hệ thống đào tạo đại học và sau đại học, môn học Kết cấu kim loại máy trục đóng vai trò cầu nối giữa các môn cơ sở ngành (Sức bền vật liệu, Cơ học kết cấu, Vật liệu kim loại) với các môn học chuyên môn về thiết kế, chế tạo và kiểm định máy trục, cần trục và thiết bị nâng hạ.

Mục tiêu đào tạo cốt lõi của giáo trình là trang bị cho người học phương pháp chuyển đổi các kết cấu chịu lực thực tế của máy trục về sơ đồ tính toán cơ học; xác định các tổ hợp tải trọng tác dụng; thực hiện tính toán thiết kế và kiểm tra kết cấu thép dựa trên ba chỉ tiêu kỹ thuật bắt buộc:

  1. Độ bền: Đảm bảo công trình chịu được tải trọng mà không bị phá hoại cơ học.
  2. Độ cứng: Giới hạn độ võng và dao động trong phạm vi cho phép nhằm duy trì trạng thái làm việc bình thường.
  3. Độ ổn định: Bảo toàn hình dạng và vị trí cân bằng ban đầu của công trình, bao gồm ổn định tổng thể và ổn định cục bộ.

Cấu trúc giáo trình được tổ chức tuần tự từ phần cơ sở tính toán chung, vật liệu và sự làm việc của thép, quy cách thép cán định hình đến các chương chuyên khảo về cấu kiện chịu lực điển hình (như dầm tổ hợp hàn, dầm đinh tán, dàn, khung và cột). Điểm đặc sắc của tài liệu là sự tích hợp giữa các tiêu chuẩn kỹ thuật Việt Nam (TCVN) với các hệ thống tiêu chuẩn quốc tế (ГОСТ - Nga, GB - Trung Quốc, DIN - Đức, ASTM/AISI - Mỹ, JIS - Nhật Bản, BS - Anh), đồng thời minh họa trực tiếp qua các hệ kết cấu công nghiệp thực tế như cần trục tháp bánh lốp Gottwald, cầu chuyển tải container và cần trục chân đế.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung học thuật của giáo trình tập trung vào việc mô hình hóa, lựa chọn vật liệu và tính toán tối ưu các kết cấu kim loại máy trục:

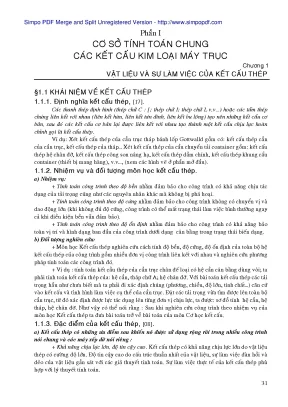

  • Chương 1: Vật liệu và sự làm việc của kết cấu thép
    Trình bày khái niệm cơ bản về kết cấu thép từ các thanh thép định hình (thép chữ C [, chữ I, thép góc L) và thép tấm liên kết bằng hàn, đinh tán hoặc bu lông. Phân loại thép theo thành phần hóa học (%C dưới 0,25%, 0,25–0,60%, 0,60–1,7% và thép hợp kim thấp dưới 2,5%), theo phương pháp luyện (lò bằng Martin, lò quay Bessemer/Thomas) và phương pháp khử oxy khi làm nguội (thép sôi $\text{K}\Pi$, thép nửa tĩnh $\Pi\text{C}$, thép tĩnh $\text{C}\Pi$). Khảo sát hệ thống mác thép theo tiêu chuẩn Việt Nam (TCVN 1765-75), tiêu chuẩn Nga (ГОСТ 380-71, ГОСТ 27772-88) và Trung Quốc (GB 700-79) theo 3 phân nhóm: nhóm A (quy định cơ tính), nhóm B (quy định thành phần hóa học – chuyên dùng làm kết cấu hàn như $\text{BCT3}, \text{BCT38}$) và nhóm C (quy định đồng thời cơ tính và hóa học). Nghiên cứu biểu đồ kéo $\sigma - \varepsilon$ của mẫu thép cacbon thấp $\text{CT3}$ qua các mốc đặc trưng: giới hạn tỷ lệ $\sigma_{tl}$, giới hạn đàn hồi $\sigma_{đh}$, giới hạn chảy $\sigma_c$ (thềm chảy $\varepsilon = 0,2 \div 0,25%$), giới hạn bền $\sigma_b$, môđun đàn hồi $E = 2,06 \div 2,10 \times 10^6 \text{ kG/cm}^2$, khối lượng riêng $\gamma = 7,83 \text{ T/m}^3$ và độ dai va đập $a_k = 50 \div 100 \text{ J/cm}^2$. Giới thiệu quy cách thép hình cán nóng (TCVN 1650-75 đến 1657-75), dầm ray treo chuyên dụng (ГОСТ 5157-53* với các số hiệu 18M đến 45M) và thép tấm (ГОСТ 500-58, ГОСТ 19281-73).

  • Chương 5: Kết cấu và tính toán dầm
    Phân loại dầm hình và dầm tổ hợp (dầm 1 thành tiết diện chữ I và dầm 2 thành tiết diện hình hộp). Thiết lập công thức xác định chiều cao kinh tế $h_{kt} = \sqrt{3W / \delta_t}$ dựa trên hàm tối thiểu hóa trọng lượng; xác định chiều cao nhỏ nhất $h_{min}$ theo điều kiện giới hạn độ võng $[f]$ theo TCVN 5575-1991 ($L/400$ cho chế độ nhẹ, $L/500$ cho chế độ trung bình, $L/600$ cho chế độ nặng/rất nặng và $L/700$ đối với cầu trục điện). Quy trình 6 bước chọn tiết diện dầm tổ hợp và phương pháp kiểm tra bền theo Phương pháp ứng suất cho phép (PPƯSCP) và Phương pháp trạng thái giới hạn (PPTTGH).

  • Tính toán gân tăng cứng và liên kết dầm
    Quy định bố trí gân đứng cơ bản khi tỷ số $h_t / \delta_t \ge 60 \div 70$, bổ sung cặp gân dọc ở vùng nén cách biên nén $h_1 = (0,20 \div 0,25)h_t$ khi $h_t / \delta_t \ge 135 \div 160$, và gân ngắn trung gian để ngăn hiện tượng mất ổn định cục bộ của bản thành. Tính toán lực trượt tiếp xúc cánh – bụng theo công thức Giurapski $T = Q \cdot S_c / J_x$.

  • Tính toán ứng suất cục bộ do áp lực bánh xe ray di động ($P$)
    Phân tích ứng suất dập mép đỉnh thành dầm $\sigma_{cb}$, ứng suất uốn cục bộ bản cánh đỉnh dầm hộp theo hai phương ($\sigma_x^{cb}, \sigma_y^{cb}$) qua các hệ số tra bảng $k_1, k_2, k_3$, và kiểm tra ứng suất tương đương theo thuyết bền thế năng biến đổi hình dáng (thuyết bền 4): $$\sigma_{tđ} = \sqrt{\sigma_1^2 + \sigma_2^2 - \sigma_1\sigma_2} \le [\sigma]$$

  • Tính toán ổn định dầm chịu uốn
    Kiểm tra ổn định tổng thể của dầm thông qua hệ số suy giảm $\varphi_d$ (phụ thuộc vào mômen quán tính chống xoắn $J_k$, tham số $\alpha$, hệ số $\psi$ đối với thép $\text{CT3}$ và hợp kim nhôm Д16-T). Đánh giá các điều kiện miễn trừ kiểm tra ổn định tổng thể khi tỷ số $L/B$ nhỏ hơn các giới hạn cho phép ($L/B \le 18 \div 30$). Kiểm tra ổn định cục bộ của bản thành và bản cánh nén dưới tác dụng đồng thời của ứng suất pháp $\sigma$, ứng suất tiếp $\tau$ và ứng suất dập cục bộ $\sigma_{cb}$.

Progression Logic:

Kiến thức nền tảng được xây dựng

  • Lý thuyết đàn hồi và dẻo: Áp dụng định luật Hooke trong giai đoạn làm việc đàn hồi, mô hình hóa ứng xử của vật liệu qua thềm chảy dẻo và giai đoạn củng cố chịu lực.
  • Nguyên lý tối ưu hóa kết cấu: Tối ưu hóa kích thước hình học tiết diện thông qua chỉ số sử dụng vật liệu hợp lý $k = W / F^{1,5}$ và cân bằng giữa yêu cầu độ bền với yêu cầu giảm thiểu trọng lượng bản thân.
  • Cơ sở cơ học phá hủy và ổn định công trình: Phân tích bài toán mất ổn định uốn xoắn ngoài mặt phẳng uốn và bài toán phồng bản mỏng chữ nhật dựa trên lý thuyết ổn định tấm phẳng Euler.

Kỹ năng phát triển

  • Kỹ năng tính toán kỹ thuật: Tra cứu và lựa chọn quy cách thép hình, thép tấm theo hệ thống tiêu chuẩn TCVN, ГОСТ, GB; tính toán kích thước tối ưu bản thành ($\delta_t, h_t$), bản cánh ($\delta_b, B$) và đường hàn liên kết.
  • Kỹ năng phân tích kết cấu: Phân tích trạng thái ứng suất đa trục phức tạp tại các vị trí tiếp giáp cánh - bụng dầm, phân tích mô hình dầm liên tục đặt trên các vách ngăn đàn hồi.
  • Năng lực thiết kế thực tế: Lập phương án bố trí hệ thống gân tăng cứng, vách ngăn hộp; ứng dụng các giải pháp kết cấu nhằm giảm ứng suất dập cục bộ (ray vuông, đệm đàn hồi cao su, liên kết hàn chữ K thấu mép).

Phương pháp giảng dạy và học tập

Phương pháp tiếp cận sư phạm

Giáo trình triển khai phương pháp tiếp cận từ bản chất vật lý của vật liệu đến mô hình hóa toán học giải tích, sau đó chuẩn hóa bằng các quy trình tính toán kỹ thuật cụ thể. Mỗi phần lý thuyết đều đi kèm công thức giải tích, sơ đồ phân bố ứng suất và bảng số liệu tra cứu tiêu chuẩn (bảng cường độ tính toán thép tấm, bảng mômen quán tính chống xoắn $J_k$, bảng hệ số uốn cục bộ $k_1, k_2, k_3$).

Bài tập và bài toán thiết kế thực tế

Tài liệu cung cấp các bài toán thiết kế kết cấu gắn liền với thực tiễn sản xuất công nghiệp:

  • Xác định kích thước và kiểm tra dầm chính cầu trục 1 dầm (chạy palăng ở bản cánh dưới).
  • Thiết kế dầm tổ hợp hàn 2 thành tiết diện hộp cho cầu trục chế độ làm việc nặng và rất nặng.
  • Lựa chọn kết cấu ray (P43, KP60) và tính toán khoảng cách giữa các vách ngăn kín và vách ngăn ngắn.
  • Xác định ứng suất trượt và thiết kế đường hàn nối bản cánh với bản bụng chịu tải trọng di động.

Đánh giá và hướng dẫn tự học

  • Đánh giá kết quả học tập: Kiểm tra thông qua các bài tập lớn, đồ án môn học Thiết kế kết cấu thép máy trục; đánh giá khả năng áp dụng chuẩn xác cả hai phương pháp tính toán: PPƯSCP ($\sigma \le [\sigma]$) và PPTTGH ($M/W \le R$).
  • Quy trình tự học khuyến nghị:
    1. Nắm vững phân loại và mác thép (phân biệt rõ nhóm A, B, C theo TCVN và ГОСТ).
    2. Áp dụng quy trình 6 bước để xác định sơ bộ kích thước tiết diện dầm tổ hợp.
    3. Lập bảng kiểm tra 3 điều kiện: Bền (theo thuyết bền 4), Cứng (độ võng $[f]$ theo TCVN 5575-1991), Ổn định (tổng thể $\varphi_d$ và cục bộ bản thành).
    4. Sử dụng trực tiếp các bảng tra thực nghiệm trong giáo trình để hiệu chỉnh kích thước.

Điểm nổi bật và cập nhật kỹ thuật

Tài liệu ghi nhận các bước phát triển quan trọng của lý thuyết và công nghệ kết cấu kim loại máy xếp dỡ (trích dẫn [08], [14], [17]):

  • Chuyển đổi phương pháp tính toán: Phân tích hạn chế của phương pháp tính theo ứng suất cho phép (hệ số an toàn chọn cố định dẫn đến tình trạng thừa bền lãng phí thép hoặc hư hỏng mỏi sớm) và chuyển sang áp dụng phương pháp trạng thái giới hạn (PPTTGH) cùng phương pháp tính theo độ bền mỏi, bảo đảm hệ số an toàn phản ánh đúng điều kiện làm việc thực tế.
  • Cải tiến hình thức kết cấu:
    • Chuyển dịch từ kết cấu dàn sang kết cấu hình hộp bản mỏng nhằm tăng khả năng chịu tải và tính công nghệ chế tạo.
    • Sử dụng thanh tiết diện tròn $O$ thay cho thép góc L và thép chữ [ trong các hệ dàn liên kết.
    • Chuyển đổi thiết bị đỡ quay từ kiểu mâm quay sang kiểu cột quay ở cần trục chân đế.
    • Ứng dụng hệ cần cân bằng sử dụng palăng cáp thay thế cho cơ cấu 4 khâu bản lề truyền thống, giúp tiết kiệm đến $50%$ khối lượng vật liệu thép.
  • Vật liệu và công nghệ chế tạo mới:
    • Ứng dụng rộng rãi liên kết hàn tự động, giúp giảm cấu tạo phức tạp của mối nối, tiết kiệm khoảng $30%$ khối lượng thép so với liên kết đinh tán.
    • Sử dụng thép hợp kim thấp cường độ cao ($09\Gamma2\text{C}, 10\Gamma2\text{C}1, 15\text{XCHД}, 16\Gamma2\text{A}\Phi$), cho phép giảm $20 \div 25%$ trọng lượng kết cấu.
    • Nghiên cứu ứng dụng hợp kim nhôm ($\text{AM}\Gamma6-\text{M}, \text{B}92-\text{T}, Д16-\text{T}$) trong chế tạo cần của cần trục cảng, giúp giảm tự trọng từ $30 \div 40%$.
    • Áp dụng phương pháp ứng suất trước (kết cấu dự ứng lực), giúp tiết kiệm đến $30%$ khối lượng thép.

Đối tượng sử dụng giáo trình

  • Sinh viên đại học: Sinh viên năm thứ 3 và năm thứ 4 chuyên ngành Máy nâng chuyển, Thiết bị Cảng - Xếp dỡ, Cơ khí Công trình Giao thông, Máy xây dựng và Kỹ thuật Cơ khí Chế tạo máy.
  • Kiến thức tiên quyết cần có: Người học cần hoàn thành các học phần Sức bền vật liệu, Cơ học kết cấu, Cơ học máy, Kim loại học và Xử lý nhiệt, Dung sai và Chi tiết máy.
  • Giảng viên và nghiên cứu viên: Làm giáo trình giảng dạy chính cho học phần Kết cấu kim loại máy trục, làm tài liệu hướng dẫn Đồ án môn học và Đồ án tốt nghiệp kỹ sư cơ khí.
  • Kỹ sư và cán bộ kỹ thuật: Tài liệu tham khảo tra cứu các bảng thông số thép cán định hình, mác thép tiêu chuẩn, công thức kiểm tra ứng suất cục bộ và ổn định phục vụ công tác thiết kế, cải tạo, kiểm định an toàn máy trục tại các viện nghiên cứu, cảng biển và nhà máy cơ khí.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với những ngành học nào?

Giáo trình phục vụ trực tiếp sinh viên và học viên cao học thuộc các ngành Kỹ thuật Cơ khí, Máy nâng chuyển, Thiết bị Cảng - Xếp dỡ, Xây dựng Công trình Thủy và Cơ khí Xây dựng.

2. Sự khác biệt giữa thép phân nhóm A, B và C theo TCVN 1765-75 và ГОСТ 380-71 là gì?

  • Nhóm A: Chỉ quy định các chỉ tiêu cơ tính (độ bền, độ dãn dài), không ràng buộc thành phần hóa học.
  • Nhóm B: Chỉ quy định thành phần hóa học (khống chế lượng cacbon, silic, mangan thấp để đảm bảo tính hàn tốt), chuyên dùng làm kết cấu hàn (ví dụ: $\text{BCT38}$).
  • Nhóm C: Quy định đồng thời cả chỉ tiêu cơ tính lẫn thành phần hóa học, chuyên dùng cho các kết cấu hàn chịu lực động phức tạp (ví dụ: $\text{CCT38}$).

3. Tại sao trong kết cấu máy trục dầm 2 thành hộp lại cần bố trí vách ngăn ngắn và vách ngăn kín?

Vách ngăn kín đóng vai trò đảm bảo ổn định cục bộ của các tấm thành dầm và tăng độ cứng chống xoắn của tiết diện hộp. Vách ngăn ngắn (chiều cao bằng $1/3 \div 1/4$ chiều cao dầm) được bố trí ở phía biên nén, đóng vai trò làm gối tựa cho ray để tiếp nhận áp lực bánh xe $P$, giảm ứng suất uốn cục bộ của bản cánh trên.

4. Khi nào kết cấu dầm chữ I không cần phải kiểm tra ổn định tổng thể?

Không cần kiểm tra ổn định tổng thể khi:

  1. Có bố trí các tấm lát cố định liên tục trên bản cánh chịu nén nhằm ngăn cản chuyển vị xoay ngang của tiết diện.
  2. Tỷ số giữa khẩu độ và chiều rộng cánh dầm ($L/B$) nằm trong giới hạn cho phép: $L/B \le 18 \div 25$ đối với dầm I cán; $L/B \le 18 \div 28$ đối với dầm I hàn; và $L/B \le 21 \div 30$ đối với dầm I tán đinh.

5. Tiêu chuẩn độ võng cho phép $[f]$ của dầm cầu trục được quy định như thế nào?

Theo TCVN 5575-1991, độ võng cho phép $[f]$ được phân cấp theo chế độ làm việc:

  • Chế độ làm việc nhẹ (cầu trục tay, palăng điện): $[f] = L/400$.
  • Chế độ làm việc trung bình: $[f] = L/500$.
  • Chế độ làm việc nặng và rất nặng: $[f] = L/600$.
  • Cầu trục chạy điện chế tạo từ thép $\text{CT3}$: $[f] \le L/700$.

Kết luận

Giáo trình Hướng Dẫn Tính Toán Kết Cấu Kim Loại Máy Trục là tài liệu học thuật có tính hệ thống cao, phản ánh đầy đủ cơ sở lý thuyết cơ học kết cấu kim loại và phương pháp luận tính toán chuyên sâu cho ngành thiết bị nâng chuyển. Tài liệu chuẩn hóa quy trình thiết kế từ khâu lựa chọn vật liệu thép, xác định hình dáng tiết diện tối ưu kinh tế đến việc kiểm tra toàn diện các chỉ tiêu độ bền, độ võng và độ ổn định. Lộ trình học tập khuyến nghị là nắm vững quy cách vật liệu và tiêu chuẩn thép cán nóng $\rightarrow$ làm chủ quy trình tính toán dầm tổ hợp $\rightarrow$ vận dụng tính toán các kết cấu phức tạp của cần trục tháp, cần trục chân đế và cầu chuyển tải container trong thực tế công nghiệp.
