Tổng quan về giáo trình

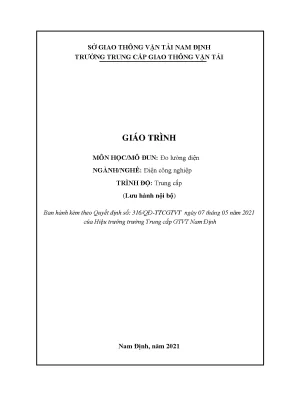

Giáo trình Đo lường điện (Mã mô đun: MĐ15) là tài liệu đào tạo chuyên môn nghề bắt buộc thuộc chương trình đào tạo trình độ Trung cấp nghề Điện công nghiệp, ban hành kèm theo Quyết định số 316/QĐ-TTCGTVT ngày 07 tháng 05 năm 2021 của Hiệu trưởng Trường Trung cấp Giao thông vận tải Nam Định (thuộc Sở Giao thông Vận tải Nam Định). Tài liệu do tập thể giáo viên nghề Điện công nghiệp thuộc Khoa Công nghệ Ô tô & ĐKMTCCG biên soạn, với sự tham gia của ông Phạm Minh Trường (Chủ biên) và ông Lê Văn Điệp (Thành viên tham gia), hoàn thành vào tháng 03 năm 2021.

Trong khung chương trình đào tạo, mô đun Đo lường điện được bố trí giảng dạy sau các môn học tiên quyết bao gồm An toàn lao động và Mạch điện, điện tử cơ bản. Môn học giữ vai trò cung cấp kiến thức nền tảng và kỹ năng thao tác đo kiểm kỹ thuật, làm tiền đề trực tiếp cho các mô đun chuyên sâu về máy điện, khí cụ điện, lắp đặt mạng điện và tự động hóa công nghiệp.

Mục tiêu học tập của giáo trình được xác định rõ trên ba phương diện:

  • Kiến thức: Trình bày được cấu tạo, nguyên lý làm việc và phương pháp mở rộng thang đo của các cơ cấu, dụng cụ đo lường điện thông dụng (từ điện, điện từ, điện động, cảm ứng).
  • Kỹ năng: Đo và đọc chính xác các thông số và đại lượng cơ bản trong mạch điện ($U, I, R, L, C, f, P$ và điện năng); thao tác sử dụng thành thạo các thiết bị đo chuyên dụng nhằm phục vụ công tác kiểm tra, vận hành và phát hiện hư hỏng trong hệ thống điện.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện tính chủ động, tư duy kỹ thuật khoa học, cẩn trọng và chấp hành nghiêm túc quy trình kỹ thuật an toàn điện.

Tài liệu được xây dựng theo phương pháp tích hợp bài giảng chuyên đề gắn liền với quy trình hướng dẫn thực hành từng bước, kết hợp hệ thống ví dụ tính toán giải tích cụ thể với các sơ đồ đấu nối trực quan.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình bao gồm Bài mở đầu và 3 bài học chuyên đề, được tổ chức theo logic từ đại cương lý thuyết sai số, nguyên lý cơ cấu đo, đến kỹ thuật đo lường từng đại lượng cụ thể và vận hành thiết bị đo hoàn chỉnh:

Bài mở đầu: Đại cương về đo lường điện (Mã: 15-00)
    │   ├── Khái niệm đo lường, phương pháp đo (trực tiếp, gián tiếp)
    │   ├── Lý thuyết sai số (hệ thống, ngẫu nhiên) và công thức tính toán
    │   └── Hệ thống đơn vị đo tiêu chuẩn SI
    ▼
Bài 1: Các loại cơ cấu đo thông dụng (Mã: 15-01)
    │   ├── Cơ cấu đo kiểu từ điện (DC, độ nhạy cao)
    │   ├── Cơ cấu đo kiểu điện từ (AC/DC, cuộn dây phẳng và cuộn tròn)
    │   ├── Cơ cấu đo kiểu điện động (AC/DC, cấp chính xác 0,1 - 0,2)
    │   └── Cơ cấu đo cảm ứng (đo công suất và điện năng xoay chiều)
    ▼
Bài 2: Đo các đại lượng điện cơ bản (Mã: 15-02)
    │   ├── Đo dòng điện (I) & mở rộng thang đo (Shunt, Shunt Ayrton, BI, Ampe kìm)
    │   ├── Đo điện áp (U) & mở rộng thang đo (Điện trở phụ Rp, BU)
    │   ├── Đo điện trở (R) (V-A, Cầu Wheatstone, Ômmét, Mêgômét, Cầu MC-07)
    │   ├── Đo điện cảm (L) và điện dung (C) (V-A, V-A-W, mạch cầu đơn giản)
    │   ├── Đo tần số (f), công suất (P - 1 pha, 3 pha) và điện năng (Công tơ điện)
    │   └── Quy trình thực hành đo điện áp, dòng điện, sụt áp
    ▼
Bài 3: Sử dụng các loại máy đo thông dụng
    └── Vận hành VOM, Mêgômét (M), Têrômét (Tera), Ampe kìm, Dao động ký (OSC), BI, BU
  • Bài mở đầu: Đại cương về đo lường điện (Mã: 15-00): Cung cấp định nghĩa về đo lường; phân loại phương pháp đo trực tiếp (đọc số thẳng, so sánh) và gián tiếp; phân loại sai số thành sai số hệ thống và sai số ngẫu nhiên; thiết lập các công thức tính sai số tuyệt đối $\Delta A = |A_1 - A|$, sai số tương đối $\gamma = \frac{\Delta A}{A_1} \times 100%$, sai số quy đổi $\gamma_{qđ} = \frac{\Delta A}{A_{đm}} \times 100%$; quy định hệ thống đơn vị đo SI cùng các bội số, ước số ($T, G, M, K, m, \mu, n, p$).
  • Bài 1: Các loại cơ cấu đo thông dụng (Mã: 15-01): Khảo sát cấu trúc chung của máy đo chỉ thị kim (Chuyển đổi sơ cấp $\to$ Mạch đo $\to$ Cơ cấu chỉ thị). Phân tích cấu tạo và nguyên lý của 4 cơ cấu đo: Cơ cấu từ điện (lực tác dụng $F = NBIL$, mômen quay $M_q = BSNI$, độ lệch $\alpha = C \cdot I$ với $C = BSN/K$ là độ nhạy); Cơ cấu điện từ (dạng cuộn phẳng và cuộn tròn, mômen $M_q = K_q I^2$, đo được cả AC và DC); Cơ cấu điện động ($M_q = k_q I_1 I_2$, dùng làm Vônmét, Ampemét, Oátmét cấp chính xác cao 0,1 - 0,2); Cơ cấu cảm ứng (tương tác giữa từ thông cuộn dòng, cuộn áp với dòng điện xoáy trên đĩa nhôm, $M_q = K U I \sin\varphi$, dùng chế tạo công tơ điện).
  • Bài 2: Đo các đại lượng điện cơ bản (Mã: 15-02): Đi sâu vào phương pháp và mạch đo cụ thể:
    • Đo dòng điện: Ampemét mắc nối tiếp, tính toán điện trở Shunt phân mạch $R_S = \frac{R_m}{n_i - 1}$, mạch Shunt Ayrton 3 tầm đo, biến dòng BI, ampe kìm.
    • Đo điện áp: Vônmét mắc song song, tính toán điện trở phụ nối tiếp $R_P = r_V(n_U - 1)$, tổng trở vào xác định qua độ nhạy $\Omega/V_{DC}$, biến điện áp BU.
    • Đo điện trở: Đo gián tiếp bằng V-A (sơ đồ rV lớn cho Rx nhỏ, sơ đồ rA nhỏ cho Rx lớn), cầu Wheatstone ($R_X = R_3 \frac{R_2}{R_4}$); đo trực tiếp bằng Ômmét (nối tiếp, song song), Mêgômét (tỷ số kế từ điện tích hợp máy phát điện tay quay 500-1000V đo cách điện), Têrômét MC-07 (đo điện trở tiếp đất $R_{tđ}$ có vành góp xoay chiều chống điện phân).
    • Đo L, C: Phương pháp V-A, phương pháp phối hợp V-A-W ($R_X = P/I^2$, $L_X = \frac{1}{\omega}\sqrt{Z^2 - R_X^2}$, $C_X = \frac{I}{\omega\sqrt{U^2 I^2 - P^2}}$), và mạch cầu cân bằng đơn giản.
    • Đo f, P, điện năng: Đo tần số bằng Héc-mét hoặc gián tiếp qua V-A; đo công suất 1 pha bằng Oátmét (đấu cuộn áp trước/sau, quy ước cực tính *); đo công suất 3 pha (mạch 3 pha 4 dây dùng 3 Oátmét $P_{3P} = P_1 + P_2 + P_3$, mạch 3 pha 3 dây dùng phương pháp 2 Oátmét $P_{3P} = P_1 + P_2$); đo điện năng bằng công tơ điện 1 pha và 3 pha (định mức $U_{đm}, I_{đm}$, hằng số Rev/kWh, kiểm tra tải chuẩn và đọc số đo theo hàng đơn vị).
  • Bài 3: Sử dụng các loại máy đo thông dụng: Cung cấp quy trình vận hành và ứng dụng thiết bị đo vạn năng VOM, đồng hồ đo cách điện Mêgômét (M), thiết bị đo điện trở đất Têrômét (Tera), Ampe kìm, máy hiện sóng dao động ký (OSC) và biến áp đo lường (BI, BU).

Kiến thức nền tảng được xây dựng

  • Cơ sở điện từ học trong đo lường: Nguyên lý chuyển đổi từ năng lượng điện trường và từ trường thành chuyển động cơ học của phần động mang kim chỉ thị; phương trình cân bằng mômen giữa mômen quay cơ học ($M_q$) và mômen đối kháng của lò xo phản kháng ($M_{đk}$) hoặc mômen hãm từ trường của nam châm vĩnh cửu.
  • Nguyên lý phân mạch và biến đổi tín hiệu đo: Ứng dụng các định luật Ohm và Kirchhoff trong việc tính toán mạch shunt dòng điện, mạch chia áp bằng điện trở phụ, nguyên lý mạch cầu cân bằng 4 nhánh và phương pháp đo công suất Aron trên lưới điện xoay chiều nhiều pha.
  • Lý thuyết sai số và chuẩn hóa đơn vị: Phương pháp luận về việc xác định độ tin cậy của phép đo, nhận diện sai số hệ thống do chế tạo hoặc ma sát cơ cấu, và sai số ngẫu nhiên do góc nhìn hoặc điều kiện môi trường xung quanh (nhiệt độ, từ trường ngoài).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Nhận biết và phân biệt đúng ký hiệu, cấu tạo các cơ cấu đo trên mặt hiển thị; tính toán chính xác giá trị điện trở Shunt ($R_S$) và điện trở phụ ($R_P$) để mở rộng dải đo; đấu nối đúng cực tính (*) của các cuộn dây dòng điện và điện áp trên Oátmét và công tơ điện.
  • Kỹ năng phân tích (Analytical skills): Phân tích và lựa chọn sơ đồ đo thích hợp theo dải đo điện trở (lựa chọn giữa sơ đồ V-A ròng, V-A rẽ hoặc cầu Wheatstone); đánh giá sai số quy đổi để lựa chọn cấp chính xác của đồng hồ đo phù hợp với yêu cầu kiểm định.
  • Kỹ năng thực hành nghề (Practical competencies): Vận hành an toàn đồng hồ vạn năng VOM, máy đo điện trở cách điện Mêgômét tay quay, cầu đo đất MC-07; thực hiện thành thạo các bước đo dòng mạch chính, mạch nhánh và sụt áp trên từng phần tử tải trên bàn thí nghiệm; kiểm tra tốc độ quay và cân chỉnh công tơ điện dựa trên tải bóng đèn chuẩn.

Phương pháp giảng dạy và học tập

  • Tiếp cận sư phạm (Pedagogical approach): Giáo trình áp dụng phương pháp đào tạo tích hợp mô đun nghề kỹ thuật. Nội dung kết hợp chặt chẽ giữa việc giảng giải lý thuyết cơ chế chuyển đổi năng lượng trong cơ cấu đo và hướng dẫn trực quan thông qua các sơ đồ nguyên lý mạch đo. Các đề mục lý thuyết đều dẫn dắt trực tiếp đến quy trình thao tác kỹ thuật tương ứng.
  • Bài tập và ví dụ tính toán kỹ thuật: Giáo trình xây dựng các bài toán tính toán cụ thể kèm lời giải mẫu giúp người học củng cố kỹ năng giải tích, tiêu biểu như:
    • Bài toán tính sai số tuyệt đối, tương đối và quy đổi cho phép đo dòng điện thực tế $5A$ trên thang đo $10A$ thu được kết quả $4,95A$ ($\Delta A = 0,05A, \gamma = 1%, \gamma_{qđ} = 0,5%$).
    • Bài toán thiết kế mạch đo Shunt Ayrton 3 tầm đo ($1mA, 10mA, 100mA$) cho cơ cấu từ điện có nội trở $R_m = 1k\Omega$ và dòng cực đại qua khung quay $I_{max} = 50\mu A$, tính ra các giá trị $R_1 = 0,526\Omega, R_2 = 4,737\Omega, R_3 = 47,337\Omega$.
    • Bài toán kiểm định tốc độ quay của công tơ điện $220V - 10(30)A - 600\text{ Rev/kWh}$ bằng phụ tải thuần trở bóng đèn $100W$, xác định thời gian quay 1 vòng tiêu chuẩn là 1 phút ($60\text{ vòng/giờ}$).
  • Quy trình thực hành (Practical exercises): Cung cấp tài liệu hướng dẫn thực hành chi tiết theo từng bước (Step-by-step). Điển hình là bài thực hành Bài 2 với quy trình 5 bước đo dòng điện mạch chính ($I$), dòng điện mạch nhánh ($I_1, I_2$) và đo sụt áp trên từng nhánh ($a-b, d-f, f-g, i-h$) qua việc thao tác đóng/cắt nối tắt các điểm nút ($c-d, c-i, b-c$) trên bảng mạch thí nghiệm.
  • Phương pháp đánh giá (Assessment methods): Đánh giá năng lực người học qua hai hợp phần: Kiểm tra nhận thức lý thuyết (cấu tạo cơ cấu, nguyên lý làm việc, công thức tính toán mở rộng thang đo) và Đánh giá kỹ năng thao tác thực hành (khả năng lựa chọn thang đo an toàn, đấu nối đúng cực tính, độ chính xác khi đọc số liệu chỉ thị và lập bảng báo cáo kết quả đo).
  • Hướng dẫn tự học (Self-study guidelines): Người học cần ôn tập kiến thức mạch điện cơ bản, chủ động tính toán lại các ví dụ mẫu trong giáo trình, ghi nhớ quy tắc bảo vệ an toàn thiết bị (luôn hở mạch khi đo dòng điện, chỉnh kim về vị trí 0 trên thang đo Ômmét trước khi đo, và không chạm vào đầu ra của máy phát Mêgômét khi quay tay để tránh điện giật).

Điểm nổi bật và cập nhật

  • Chuẩn hóa theo chương trình khung nghề Điện công nghiệp: Giáo trình được xây dựng trực tiếp từ chương trình khung đào tạo Trung cấp của Trường Trung cấp Giao thông vận tải Nam Định ban hành năm 2021, đáp ứng các tiêu chuẩn kỹ thuật nghề nghiệp trong lĩnh vực cơ điện và giao thông.
  • Tích hợp các thiết bị đo kiểm chuyên dụng thực tế: Bên cạnh các cơ cấu đo kim truyền thống, tài liệu đưa vào các thiết bị đo kiểm hiện trường thực tế phục vụ trực tiếp công tác bảo trì công nghiệp:
    • Máy đo điện trở tiếp đất Têrômét MC-07 với giải pháp cải tiến sử dụng vành góp điện biến đổi dòng điện qua đất thành dòng xoay chiều nhằm triệt tiêu hiện tượng phân cực hóa học dung dịch trong đất, đảm bảo tính chính xác của phép đo tiếp địa an toàn.
    • Đồng hồ đo điện trở cách điện Mêgômét tích hợp máy phát điện một chiều quay tay tạo điện áp thử nghiệm cao ($500V - 1000V$) phục vụ kiểm tra cách điện cuộn dây máy điện và khí cụ điện.
    • Thiết bị đo dòng Ampe kìm thao tác gọng từ mở để đo dòng điện xoay chiều mà không cần cắt mạch dẫn.
  • Tính ứng dụng kỹ thuật thực tiễn: Giáo trình liên kết trực tiếp các mô hình lý thuyết với công tác vận hành hệ thống điện: hướng dẫn phân biệt rõ cách đấu Oátmét cuộn điện áp mắc trước (cho tải công suất nhỏ) và mắc sau (cho tải công suất lớn); giải thích hiện tượng quay ngược kim của Oátmét 3 pha và phương pháp xử lý; cùng quy tắc đọc chỉ số bánh xe trục số công tơ điện phục vụ tính toán điện năng tiêu thụ hàng tháng ($A_{tháng} = \text{chỉ số mới} - \text{chỉ số cũ}$).

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên: Phục vụ trực tiếp cho học sinh trình độ Trung cấp chuyên ngành Điện công nghiệp, Công nghệ Ô tô & ĐKMTCCG, Kỹ thuật lắp đặt điện và các chuyên ngành kỹ thuật liên quan đến vận hành thiết bị điện - điều khiển.
  • Kiến thức tiên quyết (Prerequisites):
    • Đã hoàn thành các môn học: An toàn lao động, Mạch điện, điện tử cơ bản.
    • Nắm vững kiến thức toán học cơ bản: Đại số giải tích, lượng giác (tính toán góc lệch pha $\varphi$, hệ số công suất $\cos\varphi$), cùng các định luật cơ bản của mạch điện một chiều và xoay chiều.
  • Giảng viên và cán bộ đào tạo: Sử dụng làm tài liệu giảng dạy chính thức, làm căn cứ biên soạn giáo án tích hợp, thiết kế phiếu bài tập tình huống, đề cương thực hành xưởng và xây dựng ngân hàng câu hỏi kiểm tra kỹ năng nghề.
  • Kỹ thuật viên và tài liệu tra cứu (Reference): Tài liệu thích hợp cho công nhân, kỹ thuật viên bảo dưỡng cơ điện tại các phân xưởng, trạm biến áp sử dụng để tra cứu nhanh các công thức phối hợp Shunt, sơ đồ đấu công tơ 1 pha/3 pha, phương pháp đo điện trở tiếp đất và các bước kiểm tra an toàn cách điện máy điện.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho học sinh, sinh viên trình độ Trung cấp nghề Điện công nghiệp, đồng thời là tài liệu tham khảo cho giảng viên dạy nghề kỹ thuật và kỹ thuật viên bảo dưỡng cơ điện tại các doanh nghiệp.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần hoàn thành mô đun An toàn lao động, Mạch điện, điện tử cơ bản, nắm vững các định luật mạch điện (Ohm, Kirchhoff) và kỹ năng tính toán toán học kỹ thuật cơ bản.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết khác là gì?

Tài liệu tập trung vào tính ứng dụng thực hành nghề nghiệp, cung cấp sơ đồ mạch thực nghiệm, bảng dữ liệu đo cụ thể và các ví dụ tính toán thiết kế thực tế (mạch Shunt Ayrton, phương pháp đo 2 Oátmét, đo kiểm công tơ) thay vì các chứng minh giải tích phức tạp.

4. Làm sao để tự học và rèn luyện kỹ năng đo lường hiệu quả?

Người học nên kết hợp đọc hiểu nguyên lý các cơ cấu đo ở Bài 1, giải lại các bài toán mẫu về tính toán mở rộng dải đo và sai số ở Bài 2, sau đó tuân thủ nghiêm ngặt các bước an toàn và trình tự thực hành lắp mạch theo sơ đồ hướng dẫn.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Giáo trình bao gồm hệ thống bài tập tính toán có đáp án mẫu, phiếu hướng dẫn bài tập thực hành trên bàn thí nghiệm và danh mục tài liệu tham khảo chuyên ngành đo lường điện ban hành kèm theo.

Kết luận

Giáo trình Đo lường điện (MĐ15) do Trường Trung cấp Giao thông vận tải Nam Định ban hành là tài liệu đào tạo nghề chuẩn hóa, cung cấp hệ thống kiến thức toàn diện từ lý thuyết sai số, nguyên lý hoạt động của các cơ cấu đo điện cơ bản đến phương pháp đo lường các đại lượng điện và vận hành thiết bị đo kiểm chuyên dụng.

Lộ trình học tập đề xuất:

  1. Tiếp cận lý thuyết sai số và hệ thống đơn vị đo (Bài mở đầu).
  2. Nắm vững bản chất cơ chế biến đổi năng lượng của các cơ cấu chỉ thị kim (Bài 1).
  3. Thành thạo tính toán mở rộng thang đo và thực hành đo các đại lượng $U, I, R, L, C, f, P, A$ (Bài 2).
  4. Khai thác, vận hành chính xác các máy đo thông dụng trong kiểm tra, bảo trì hệ thống điện công nghiệp (Bài 3).

Người học nên phối hợp nghiên cứu giáo trình cùng các thiết bị đo kiểm thực tế tại xưởng thực hành và các quy chuẩn kỹ thuật an toàn điện hiện hành.
