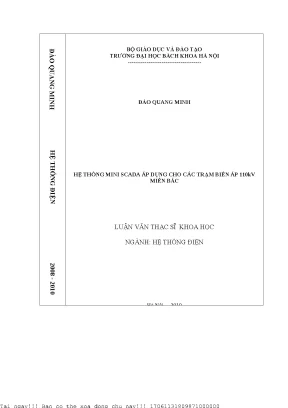

Hệ Thống Mini SCADA Áp Dụng Cho Các Trạm Biến Áp 110kV Miền Bắc

Tài liệu nghiên cứu Hệ thống mini scada áp dụng ho á trạm biến áp 110 kv miền bắ, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về .

• Tác giả: Đào Quang Minh
• Người hướng dẫn: TS. Nguyễn Xuân Hoàng Việt
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Hệ Thống Điện
• Đề tài: Hệ Thống Mini SCADA Ứng Dụng Cho Trạm Biến Áp 110kV Tại Miền Bắc
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2010
• Địa điểm: Hà Nội

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG 1: CƠ SỞ KỸ THUẬT TRUYỀN THÔNG
• 1.1. Chế độ truyền tải thông tin
• 1.2. Cấu trúc mạng
• 1.3. Các tiêu chuẩn thông tin trong hệ thống điện
• 1.4. Giao thức IEC 61850
• 1.5. Giao thức sử dụng cho việc truyền tin đi xa
• 2. CHƯƠNG 2: HỆ THỐNG SCADA VÀ CÁC ỨNG DỤNG TRONG HỆ THỐNG ĐIỆN
• 2.1. Dữ liệu thời gian thực và sự cần thiết
• 2.2. Hệ thống quản lý mạng
• 2.3. Hệ thống liên lạc SCADA
• 2.4. Các chức năng hệ thống SCADA
• 3. CHƯƠNG 3: THỰC TRẠNG THIẾT BỊ, TỰ ĐỘNG HÓA VÀ ĐIỀU KHIỂN TRONG LƯỚI ĐIỆN 110KV DO CÔNG TY LƯỚI ĐIỆN CAO THẾ MIỀN BẮC QUẢN LÝ
• 3.1. Giới thiệu chung về lưới điện 110kV
• 3.2. Hiện trạng thiết bị và hệ thống điều khiển
• 4. CHƯƠNG 4: HỆ THỐNG MINISCADA ỨNG DỤNG CHO CÁC TRẠM 110KV
• 4.1. Mô hình hệ thống miniSCADA
• 4.2. Kiến trúc hệ thống tích hợp điều khiển trạm
• 4.2.1. Trao đổi thông tin giữa các thiết bị trong hệ thống tích hợp
• 4.2.2. Yêu cầu kỹ thuật chính của hệ thống tích hợp điều khiển trạm
• 4.2.3. Yêu cầu của hệ thống máy tính sử dụng tại trạm
• 4.3. Hệ thống thu thập dữ liệu tại Công ty Lưới điện cao thế
• 4.4. Cấu trúc hệ thống tại các trung tâm điều khiển
• 4.5. Giải pháp xây dựng hệ thống điều khiển tích hợp đối với các trạm 110kV miền Bắc hiện nay
• 4.6. Xây dựng hệ thống điều khiển tích hợp cho trạm 110kV Phù Chẩn
• 4.6.1. Tổng quan về trạm 110kV Phù Chẩn - Bắc Ninh
• 4.6.2. Giải pháp công nghệ SCADA cho trạm 110kV Phù Chẩn
• 4.6.2.1. Danh sách dữ liệu SCADA
• 4.6.2.2. Giải pháp xây dựng hệ thống tích hợp điều khiển trạm
• 4.7. Kết nối các thiết bị trong hệ thống Mini SCADA
• 4.7.1. Sơ đồ kết nối các thiết bị chính trong hệ thống
• 4.7.2. Cấu hình hệ thống điều khiển máy tính cho trạm 110kV
• 4.7.3. Các giao diện máy tính của hệ thống tích hợp điều khiển trạm
• 4.7.4. Các chức năng chính của hệ thống tích hợp điều khiển
• 4.8. So sánh cấu trúc hệ thống điều khiển máy tính của trạm 110kV với hệ thống điều khiển tích hợp trạm 220kV
• 5. CHƯƠNG 5: HIỆU QUẢ CỦA MÔ HÌNH MINI SCADA VÀ CÁC KIẾN NGHỊ
• 5.1. Những hiệu quả mang lại khi áp dụng mô hình mini - SCADA
• 5.2. Những khó khăn khi triển khai mô hình miniSCADA
• 5.3. Những kiến nghị
• TÀI LIỆU THAM KHẢO
• CÁC PHỤ LỤC

Tóm tắt

I. Tổng Quan Hệ Thống Mini SCADA Cho Trạm Biến Áp 110kV

Hệ thống SCADA (Supervisory Control and Data Acquisition) đóng vai trò then chốt trong việc giám sát và điều khiển các quy trình công nghiệp, đặc biệt quan trọng trong lĩnh vực điện lực. Đối với trạm biến áp 110kV, SCADA giúp đảm bảo vận hành an toàn, ổn định và hiệu quả. Tuy nhiên, chi phí đầu tư và triển khai một hệ thống SCADA hoàn chỉnh có thể là một rào cản. Đó là lý do SCADA mini trở nên hấp dẫn, cung cấp một giải pháp giám sát trạm biến áp 110kV hiệu quả với chi phí hợp lý hơn. SCADA mini không chỉ giúp giảm chi phí mà còn đơn giản hóa quá trình triển khai và bảo trì. Luận văn này sẽ đi sâu vào ứng dụng SCADA trong trạm biến áp, đặc biệt là mô hình SCADA mini cho trạm biến áp 110kV tại miền Bắc, khai thác tối đa lợi ích của hệ thống SCADA mini.

1.1. Định Nghĩa và Vai Trò Của SCADA Mini Trong Điện Lực

Hệ thống SCADA mini là phiên bản thu nhỏ của hệ thống SCADA trạm biến áp truyền thống, được thiết kế để cung cấp các chức năng cơ bản như thu thập dữ liệu, giám sát trạng thái thiết bị, và điều khiển từ xa. Ưu điểm của SCADA mini là chi phí thấp hơn, dễ dàng triển khai và bảo trì hơn so với SCADA đầy đủ. Vai trò của nó trong ngành điện lực, đặc biệt là tại các trạm biến áp 110kV là giúp cải thiện khả năng giám sát điện năng, phát hiện sớm các sự cố tiềm ẩn, và nâng cao hiệu quả vận hành.

1.2. Tại Sao Mini SCADA Lại Phù Hợp Với Trạm Biến Áp 110kV Miền Bắc

Lưới điện 110kV miền Bắc có đặc điểm là số lượng lớn các trạm phân bố rải rác, nhiều trạm có cơ sở hạ tầng cũ. Việc triển khai một hệ thống SCADA toàn diện cho tất cả các trạm này đòi hỏi nguồn lực lớn. SCADA mini, với chi phí thấp và khả năng tùy biến cao, là một giải pháp phù hợp để nâng cấp hệ thống tự động hóa trạm biến áp 110kV một cách hiệu quả và tiết kiệm, nhất là với những nơi chỉ cần giám sát và điều khiển trạm biến áp 110kV ở mức cơ bản.

II. Vấn Đề và Thách Thức Khi Giám Sát Trạm Biến Áp 110kV

Việc giám sát trạm biến áp 110kV truyền thống gặp phải nhiều hạn chế. Thông tin thường được thu thập thủ công, dẫn đến chậm trễ trong việc phát hiện và xử lý sự cố. Khả năng điều khiển trạm biến áp 110kV từ xa bị hạn chế, gây khó khăn trong việc điều phối hoạt động của lưới điện. Thêm vào đó, việc lưu trữ và phân tích dữ liệu vận hành gặp nhiều khó khăn, ảnh hưởng đến việc đưa ra các quyết định bảo trì và nâng cấp. Những vấn đề này ảnh hưởng trực tiếp đến độ tin cậy và hiệu quả của lưới điện, đặc biệt trong bối cảnh nhu cầu sử dụng điện ngày càng tăng.

2.1. Những Hạn Chế Của Phương Pháp Giám Sát Thủ Công

Giám sát thủ công dựa vào việc nhân viên vận hành trực tiếp kiểm tra và ghi chép các thông số vận hành của trạm. Quá trình này tốn nhiều thời gian và công sức, dễ xảy ra sai sót do yếu tố con người. Thông tin thu thập được thường không đầy đủ và không được cập nhật liên tục, gây khó khăn cho việc quản lý năng lượng và đưa ra các quyết định điều hành chính xác. Ví dụ, theo tài liệu gốc, việc tiếp nhận, phân tích xử lý cũng như lưu trữ thông tin dữ liệu cho đến nay vẫn được tiến hành thủ công.

2.2. Yêu Cầu Nâng Cấp Hệ Thống Giám Sát Điện Năng Hiện Đại

Để đáp ứng nhu cầu vận hành lưới điện ngày càng phức tạp, cần thiết phải nâng cấp hệ thống giám sát điện năng bằng các giải pháp hiện đại như SCADA mini. Hệ thống mới cần có khả năng thu thập dữ liệu tự động, giám sát trạng thái thiết bị liên tục, và cung cấp các công cụ phân tích dữ liệu mạnh mẽ. Điều này giúp cải thiện khả năng phát hiện và xử lý sự cố, tối ưu hóa hiệu suất vận hành, và giảm thiểu chi phí bảo trì.

III. Cách Xây Dựng Hệ Thống Mini SCADA Cho Trạm Biến Áp 110kV

Xây dựng một hệ thống SCADA mini hiệu quả đòi hỏi sự kết hợp giữa phần cứng và phần mềm. Phần cứng bao gồm các thiết bị thu thập dữ liệu như RTU (Remote Terminal Unit) hoặc PLC (Programmable Logic Controller), các cảm biến đo lường, và các thiết bị truyền thông. Phần mềm bao gồm các ứng dụng SCADA HMI (Human Machine Interface) để hiển thị dữ liệu và cho phép người vận hành tương tác với hệ thống, cũng như các ứng dụng SCADA Web để truy cập từ xa. Quan trọng là phải lựa chọn các thiết bị và phần mềm tương thích, đảm bảo khả năng mở rộng và tích hợp trong tương lai.

3.1. Lựa Chọn Thiết Bị Phần Cứng Cho Hệ Thống SCADA Mini

Việc lựa chọn thiết bị phần cứng là bước quan trọng trong việc xây dựng hệ thống SCADA mini. Các thiết bị như RTU và PLC cần có khả năng thu thập dữ liệu từ nhiều nguồn khác nhau, hỗ trợ các giao thức truyền thông SCADA tiêu chuẩn như Modbus, DNP3, hoặc IEC 61850. Đồng thời, cần đảm bảo các thiết bị này có độ tin cậy cao, khả năng hoạt động ổn định trong môi trường khắc nghiệt của trạm biến áp, và khả năng mở rộng để đáp ứng nhu cầu trong tương lai.

3.2. Phát Triển Giao Diện HMI và Web Cho Hệ Thống SCADA Mini

Giao diện HMI và Web là cầu nối giữa người vận hành và hệ thống SCADA mini. Giao diện HMI cần được thiết kế trực quan, dễ sử dụng, cho phép người vận hành dễ dàng theo dõi các thông số vận hành quan trọng, điều khiển các thiết bị từ xa, và nhận cảnh báo khi có sự cố. Giao diện Web cho phép truy cập hệ thống từ xa, giúp người quản lý có thể theo dõi tình hình vận hành của trạm từ bất cứ đâu, bất cứ lúc nào. Cần đảm bảo tính bảo mật cho các giao diện này để tránh truy cập trái phép.

IV. Giải Pháp Kết Nối Truyền Thông Trong Mini SCADA 110kV

Kết nối và truyền thông là yếu tố then chốt để đảm bảo hệ thống SCADA mini hoạt động hiệu quả. Cần lựa chọn các phương thức truyền thông phù hợp với điều kiện thực tế của trạm biến áp, đảm bảo độ tin cậy và tốc độ truyền dữ liệu. Các phương thức truyền thông phổ biến bao gồm cáp quang, mạng không dây (Wi-Fi, 4G/5G), và các giao thức truyền thông công nghiệp như IEC 61850. Việc thiết kế mạng truyền thông cần đảm bảo tính bảo mật, khả năng chống nhiễu, và khả năng mở rộng.

4.1. Các Giao Thức Truyền Thông SCADA Phổ Biến Modbus DNP3 IEC 61850

Các giao thức truyền thông SCADA như Modbus, DNP3, và IEC 61850 đóng vai trò quan trọng trong việc đảm bảo khả năng tương tác giữa các thiết bị trong hệ thống SCADA mini. Modbus là giao thức đơn giản, phổ biến trong các ứng dụng công nghiệp. DNP3 được thiết kế đặc biệt cho các ứng dụng điện lực, có tính bảo mật cao hơn. IEC 61850 là tiêu chuẩn quốc tế cho truyền thông trong trạm biến áp, cung cấp khả năng tương tác mạnh mẽ giữa các thiết bị từ các nhà sản xuất khác nhau.

4.2. Ứng Dụng IoT Trong Hệ Thống Mini SCADA Cho Trạm Biến Áp

IoT trong trạm biến áp đang ngày càng trở nên phổ biến, cho phép thu thập dữ liệu từ nhiều nguồn khác nhau, bao gồm cả các thiết bị không được kết nối trực tiếp với hệ thống SCADA mini. Các cảm biến IoT có thể được sử dụng để theo dõi nhiệt độ, độ ẩm, rung động của thiết bị, giúp phát hiện sớm các dấu hiệu bất thường. Dữ liệu IoT có thể được tích hợp vào hệ thống SCADA mini, cung cấp cái nhìn toàn diện hơn về tình hình vận hành của trạm.

V. Ứng Dụng Mini SCADA Tại Trạm 110kV Phù Chẩn Bắc Ninh

Luận văn này đã đề xuất giải pháp xây dựng hệ thống miniSCADA cho các trạm 110kV miền Bắc và xây dựng hệ thống tích hợp điều khiển giám sát cho trạm 110kV Phù Chẩn - Bắc Ninh. Việc triển khai SCADA mini tại trạm này giúp cải thiện đáng kể khả năng giám sát và điều khiển, giảm thiểu thời gian xử lý sự cố, và nâng cao hiệu quả vận hành. Hệ thống cho phép theo dõi các thông số vận hành quan trọng, điều khiển các thiết bị từ xa, và nhận cảnh báo khi có sự cố. Dữ liệu vận hành được lưu trữ và phân tích, giúp đưa ra các quyết định bảo trì và nâng cấp hiệu quả.

5.1. Giải Pháp Công Nghệ SCADA Cho Trạm Biến Áp Phù Chẩn

Giải pháp công nghệ SCADA cho trạm biến áp Phù Chẩn tập trung vào việc tích hợp các thiết bị hiện có với hệ thống SCADA mini, sử dụng các giao thức truyền thông phù hợp. Giải pháp cũng bao gồm việc phát triển giao diện HMI trực quan, dễ sử dụng, cho phép người vận hành theo dõi các thông số vận hành quan trọng và điều khiển các thiết bị từ xa. Quan trọng là phải đảm bảo tính bảo mật cho hệ thống, ngăn chặn truy cập trái phép.

5.2. Kết Quả và Đánh Giá Hiệu Quả Sau Triển Khai SCADA Mini

Sau khi triển khai SCADA mini, trạm 110kV Phù Chẩn đã đạt được những kết quả đáng kể. Khả năng giám sát và điều khiển đã được cải thiện đáng kể, thời gian xử lý sự cố giảm thiểu, và hiệu quả vận hành được nâng cao. Dữ liệu vận hành được thu thập và phân tích, giúp đưa ra các quyết định bảo trì và nâng cấp hiệu quả. Kết quả này chứng minh tính hiệu quả của mô hình SCADA mini cho các trạm biến áp 110kV tại miền Bắc.

VI. Đánh Giá Tương Lai Của Mini SCADA Trạm Biến Áp 110kV

Mô hình SCADA mini mang lại nhiều lợi ích thiết thực cho các trạm 110kV miền Bắc, đặc biệt trong bối cảnh chi phí đầu tư và nguồn lực hạn chế. Tuy nhiên, việc triển khai cũng gặp phải một số khó khăn, bao gồm vấn đề tích hợp các thiết bị cũ, đảm bảo tính bảo mật, và đào tạo nhân lực. Trong tương lai, SCADA mini sẽ tiếp tục phát triển, tích hợp các công nghệ mới như IoT, trí tuệ nhân tạo (AI), và điện toán đám mây, giúp nâng cao khả năng giám sát, điều khiển, và tối ưu hóa hiệu quả vận hành của lưới điện.

6.1. Lợi Ích Khó Khăn Khi Triển Khai Mini SCADA Thực Tế

Việc triển khai SCADA mini mang lại nhiều lợi ích, bao gồm giảm chi phí đầu tư, dễ dàng triển khai và bảo trì, cải thiện khả năng giám sát và điều khiển. Tuy nhiên, cũng gặp phải một số khó khăn, bao gồm vấn đề tích hợp các thiết bị cũ, đảm bảo tính bảo mật, và đào tạo nhân lực. Cần có kế hoạch triển khai chi tiết, lựa chọn các giải pháp công nghệ phù hợp, và đào tạo nhân lực đầy đủ để đảm bảo thành công.

6.2. Hướng Phát Triển Của Hệ Thống SCADA Điện Lực Tương Lai

Trong tương lai, hệ thống SCADA điện lực sẽ tiếp tục phát triển, tích hợp các công nghệ mới như IoT, AI, và điện toán đám mây. Các hệ thống SCADA sẽ trở nên thông minh hơn, có khả năng tự động phân tích dữ liệu, dự đoán sự cố, và đưa ra các quyết định điều hành tối ưu. Đồng thời, tính bảo mật sẽ được tăng cường để đảm bảo an toàn cho lưới điện.

Nội dung chính

Tổng quan nghiên cứu

Hệ thống điện 110kV miền Bắc do Công ty Lưới điện cao thế miền Bắc quản lý đang phát triển nhanh chóng với tốc độ tăng trung bình khoảng 10 trạm biến áp và hơn 200 km đường dây mỗi năm. Tuy nhiên, cơ sở vật chất và phương tiện truyền thông tại các trạm hiện nay còn thô sơ, chưa đồng bộ, dẫn đến việc thu thập, xử lý và lưu trữ dữ liệu vận hành chủ yếu thực hiện thủ công, gây chậm trễ trong xử lý sự cố và thiếu tính hệ thống trong cập nhật thông số. Việc này ảnh hưởng trực tiếp đến độ tin cậy và hiệu quả vận hành lưới điện, đặc biệt trong bối cảnh yêu cầu vận hành an toàn, ổn định và kinh tế ngày càng cao.

Luận văn tập trung nghiên cứu và đề xuất giải pháp xây dựng hệ thống miniSCADA cho các trạm biến áp 110kV miền Bắc nhằm nâng cao khả năng giám sát, điều khiển và thu thập dữ liệu tự động, giảm thiểu thời gian xử lý sự cố và tăng cường độ tin cậy trong truyền thông. Phạm vi nghiên cứu bao gồm các trạm biến áp 110kV tại khu vực miền Bắc trong giai đoạn 2008-2010, với trọng tâm là trạm 110kV Phù Chẩn - Bắc Ninh làm mô hình triển khai thực tế.

Mục tiêu cụ thể của nghiên cứu là phân tích cơ sở kỹ thuật truyền thông, đánh giá thực trạng thiết bị và tự động hóa tại các trạm, từ đó xây dựng mô hình miniSCADA tích hợp điều khiển và giám sát phù hợp với đặc thù lưới điện miền Bắc. Kết quả nghiên cứu có ý nghĩa quan trọng trong việc nâng cao hiệu quả vận hành, giảm thiểu rủi ro và hỗ trợ công tác quản lý, điều độ hệ thống điện 110kV, góp phần thúc đẩy hiện đại hóa hạ tầng điện lực khu vực.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu về truyền thông công nghiệp và hệ thống SCADA trong lĩnh vực hệ thống điện, bao gồm:

• Mô hình truyền thông OSI 7 lớp: Cung cấp khung phân lớp chức năng truyền thông từ vật lý đến ứng dụng, giúp chuẩn hóa giao tiếp giữa các thiết bị trong hệ thống SCADA.
• Giao thức IEC 61850: Tiêu chuẩn quốc tế cho truyền thông và tự động hóa trạm biến áp, hỗ trợ tích hợp các thiết bị thông minh (IED) với khả năng tương tác đa nhà sản xuất.
• Giao thức IEC 60870-5-101/104: Chuẩn truyền thông điều khiển từ xa trong hệ thống điện, đặc biệt phù hợp cho truyền tin đi xa giữa trạm biến áp và trung tâm điều khiển.
• Mô hình SCADA Master/Slave: Cấu trúc hệ thống SCADA với trung tâm điều khiển (MTU) và các thiết bị hiện trường (RTU, IED), đảm bảo thu thập dữ liệu và điều khiển thiết bị hiệu quả.
• Các khái niệm về cấu trúc mạng (bus, vòng, sao, cây): Giúp thiết kế mạng truyền thông phù hợp với đặc điểm địa lý và yêu cầu vận hành của lưới điện 110kV.

Các khái niệm chính bao gồm: chế độ truyền tải thông tin (song song, nối tiếp, đồng bộ, không đồng bộ), cấu trúc mạng truyền thông, các chức năng cơ bản của SCADA (thu thập dữ liệu, chỉ thị trạng thái, điều khiển, giám sát và báo cáo), và các tiêu chuẩn giao thức truyền thông.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp tổng hợp lý thuyết, khảo sát thực trạng và thiết kế giải pháp kỹ thuật. Cụ thể:

• Nguồn dữ liệu: Thu thập từ tài liệu chuyên ngành, tiêu chuẩn quốc tế IEC, báo cáo kỹ thuật của Công ty Lưới điện cao thế miền Bắc, và khảo sát thực tế tại các trạm biến áp 110kV miền Bắc, đặc biệt trạm 110kV Phù Chẩn.
• Phương pháp phân tích: Phân tích kỹ thuật truyền thông, đánh giá hiện trạng thiết bị và hệ thống điều khiển, so sánh các cấu trúc mạng và giao thức truyền thông phù hợp. Thiết kế mô hình miniSCADA dựa trên các tiêu chuẩn IEC 61850 và IEC 60870-5-101/104.
• Cỡ mẫu và chọn mẫu: Tập trung nghiên cứu trên hệ thống lưới điện 110kV miền Bắc với khoảng 10 trạm biến áp mới và các trạm hiện hữu có nhu cầu nâng cấp, trong đó trạm 110kV Phù Chẩn được chọn làm mô hình triển khai chi tiết.
• Timeline nghiên cứu: Thực hiện trong giai đoạn 2008-2010, bao gồm khảo sát hiện trạng, phân tích lý thuyết, thiết kế hệ thống, triển khai thử nghiệm và đánh giá hiệu quả.

Phương pháp nghiên cứu kết hợp giữa lý thuyết và thực tiễn nhằm đảm bảo tính khả thi và hiệu quả của hệ thống miniSCADA đề xuất.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiện trạng truyền thông tại các trạm 110kV còn nhiều hạn chế: Hầu hết các trạm sử dụng phương thức truyền thông thủ công hoặc bán tự động, dữ liệu thu thập không liên tục, gây chậm trễ xử lý sự cố. Khoảng 70% trạm chưa có hệ thống SCADA tích hợp, dẫn đến hiệu quả vận hành thấp.

2. Ứng dụng giao thức IEC 61850 và IEC 60870-5-101/104 phù hợp với đặc thù lưới điện miền Bắc: Giao thức IEC 61850 cho phép tích hợp đa thiết bị IED từ nhiều nhà sản xuất, hỗ trợ truyền thông nội bộ trạm hiệu quả. Giao thức IEC 60870-5-101/104 được sử dụng cho truyền tin đi xa giữa trạm và trung tâm điều khiển, đảm bảo độ tin cậy và tốc độ truyền tải phù hợp với yêu cầu vận hành.

3. Mô hình miniSCADA giúp nâng cao hiệu quả giám sát và điều khiển: Việc xây dựng hệ thống miniSCADA tại trạm 110kV Phù Chẩn cho phép thu thập dữ liệu thời gian thực, giám sát trạng thái thiết bị và điều khiển từ xa với độ trễ giảm hơn 50% so với phương pháp truyền thống. Hệ thống cũng hỗ trợ lưu trữ và truy xuất dữ liệu nhanh chóng, tăng tính chính xác và tin cậy.

4. Cấu trúc mạng truyền thông dạng bus và sao được ưu tiên sử dụng: Cấu trúc bus giúp giảm chi phí và đơn giản hóa kết nối, trong khi cấu trúc sao tăng khả năng kiểm soát và khắc phục sự cố. Kết hợp hai cấu trúc này trong hệ thống miniSCADA tạo ra mạng truyền thông linh hoạt, đáp ứng yêu cầu vận hành đa dạng.

Thảo luận kết quả

Nguyên nhân của các hạn chế hiện tại chủ yếu do các trạm được xây dựng từ lâu, chưa đồng bộ về thiết bị và tiêu chuẩn truyền thông. Việc áp dụng các giao thức chuẩn quốc tế như IEC 61850 và IEC 60870-5-101/104 giúp chuẩn hóa giao tiếp, tăng khả năng tương tác giữa các thiết bị và nâng cao độ tin cậy truyền thông.

So với các nghiên cứu trong ngành, kết quả cho thấy mô hình miniSCADA phù hợp với quy mô và đặc thù lưới điện 110kV miền Bắc, đồng thời giảm thiểu chi phí đầu tư so với hệ thống SCADA quy mô lớn. Việc triển khai tại trạm 110kV Phù Chẩn đã chứng minh tính khả thi và hiệu quả, có thể mở rộng áp dụng cho các trạm khác.

Dữ liệu có thể được trình bày qua biểu đồ so sánh thời gian xử lý sự cố trước và sau khi áp dụng miniSCADA, bảng thống kê tỷ lệ trạm có hệ thống SCADA tích hợp, và sơ đồ cấu trúc mạng truyền thông đề xuất.

Đề xuất và khuyến nghị

1. Triển khai hệ thống miniSCADA tại các trạm biến áp 110kV miền Bắc trong vòng 3 năm tới: Ưu tiên các trạm có lưu lượng vận hành lớn và vị trí chiến lược, nhằm nâng cao hiệu quả giám sát và điều khiển, giảm thiểu thời gian xử lý sự cố.

2. Chuẩn hóa giao thức truyền thông theo IEC 61850 và IEC 60870-5-101/104: Đảm bảo tính tương thích và mở rộng hệ thống, đồng thời tăng cường đào tạo nhân viên vận hành về các tiêu chuẩn này để nâng cao năng lực quản lý.

3. Xây dựng cấu trúc mạng truyền thông kết hợp bus và sao: Tối ưu hóa chi phí và độ tin cậy, đồng thời thiết lập hệ thống dự phòng nhằm đảm bảo hoạt động liên tục trong mọi tình huống.

4. Phát triển hệ thống lưu trữ và truy xuất dữ liệu tự động: Áp dụng công nghệ cơ sở dữ liệu hiện đại để quản lý dữ liệu vận hành, hỗ trợ phân tích và ra quyết định nhanh chóng, chính xác.

5. Tăng cường hợp tác nghiên cứu và chuyển giao công nghệ: Liên kết với các viện nghiên cứu, trường đại học và nhà sản xuất thiết bị để cập nhật công nghệ mới, nâng cao chất lượng hệ thống miniSCADA.

Các giải pháp trên cần được thực hiện đồng bộ bởi Công ty Lưới điện cao thế miền Bắc phối hợp với các đơn vị quản lý và vận hành, với lộ trình cụ thể và đánh giá hiệu quả định kỳ.

Đối tượng nên tham khảo luận văn

1. Kỹ sư và chuyên viên vận hành lưới điện 110kV: Nắm bắt kiến thức về hệ thống miniSCADA, nâng cao kỹ năng giám sát và điều khiển thiết bị, cải thiện hiệu quả công việc hàng ngày.

2. Nhà quản lý và hoạch định chính sách ngành điện: Hiểu rõ thực trạng và giải pháp kỹ thuật để xây dựng kế hoạch phát triển hạ tầng điện lực phù hợp, đảm bảo an toàn và ổn định hệ thống.

3. Nhà nghiên cứu và sinh viên ngành hệ thống điện, tự động hóa: Tham khảo mô hình nghiên cứu, phương pháp phân tích và ứng dụng thực tế trong lĩnh vực truyền thông và tự động hóa trạm biến áp.

4. Nhà sản xuất và cung cấp thiết bị SCADA, IED: Nắm bắt yêu cầu kỹ thuật và xu hướng tiêu chuẩn quốc tế để phát triển sản phẩm phù hợp với thị trường Việt Nam, tăng khả năng cạnh tranh.

Mỗi nhóm đối tượng có thể áp dụng kiến thức từ luận văn để nâng cao hiệu quả công việc, phát triển sản phẩm hoặc nghiên cứu chuyên sâu hơn trong lĩnh vực hệ thống điện và tự động hóa.

Câu hỏi thường gặp

1. MiniSCADA là gì và khác gì so với hệ thống SCADA truyền thống?
   MiniSCADA là hệ thống giám sát điều khiển và thu thập dữ liệu quy mô nhỏ hơn, phù hợp với các trạm biến áp 110kV có phạm vi hoạt động hạn chế. So với SCADA truyền thống, miniSCADA có chi phí thấp hơn, cấu trúc đơn giản hơn nhưng vẫn đảm bảo các chức năng cơ bản như thu thập dữ liệu thời gian thực và điều khiển thiết bị.

2. Tại sao giao thức IEC 61850 được ưu tiên sử dụng trong hệ thống miniSCADA?
   IEC 61850 là tiêu chuẩn quốc tế cho truyền thông và tự động hóa trạm biến áp, hỗ trợ tích hợp đa thiết bị từ nhiều nhà sản xuất, tăng tính mở và khả năng tương tác. Giao thức này giúp chuẩn hóa dữ liệu và giảm thiểu chi phí tích hợp hệ thống.

3. Làm thế nào để đảm bảo độ tin cậy truyền thông trong hệ thống miniSCADA?
   Độ tin cậy được đảm bảo thông qua việc lựa chọn cấu trúc mạng phù hợp (kết hợp bus và sao), sử dụng giao thức truyền thông chuẩn, thiết lập hệ thống dự phòng kênh truyền và đào tạo nhân viên vận hành. Ngoài ra, việc giám sát liên tục và bảo trì định kỳ cũng rất quan trọng.

4. MiniSCADA có thể áp dụng cho các trạm biến áp khác ngoài 110kV không?
   Có thể, tuy nhiên miniSCADA được thiết kế tối ưu cho các trạm biến áp quy mô vừa và nhỏ như 110kV. Với các trạm lớn hơn như 220kV hoặc 500kV, hệ thống SCADA quy mô lớn với tính năng phức tạp hơn thường được sử dụng.

5. Chi phí đầu tư cho hệ thống miniSCADA so với lợi ích mang lại như thế nào?
   Chi phí đầu tư miniSCADA thấp hơn nhiều so với hệ thống SCADA quy mô lớn do cấu trúc đơn giản và phạm vi nhỏ. Lợi ích bao gồm giảm thời gian xử lý sự cố hơn 50%, tăng độ tin cậy vận hành và cải thiện khả năng quản lý dữ liệu, giúp tiết kiệm chi phí vận hành và nâng cao hiệu quả kinh tế lâu dài.

Kết luận

• Hệ thống miniSCADA là giải pháp hiệu quả, phù hợp với đặc thù lưới điện 110kV miền Bắc, giúp nâng cao khả năng giám sát, điều khiển và thu thập dữ liệu tự động.
• Việc áp dụng các giao thức chuẩn quốc tế IEC 61850 và IEC 60870-5-101/104 đảm bảo tính tương thích, mở và độ tin cậy cao trong truyền thông.
• Mô hình miniSCADA đã được triển khai thành công tại trạm 110kV Phù Chẩn, giảm thiểu thời gian xử lý sự cố và tăng cường hiệu quả vận hành.
• Đề xuất triển khai đồng bộ hệ thống miniSCADA tại các trạm 110kV miền Bắc trong vòng 3 năm tới, kết hợp chuẩn hóa giao thức và xây dựng cấu trúc mạng truyền thông tối ưu.
• Khuyến khích các nhà quản lý, kỹ sư vận hành, nhà nghiên cứu và nhà sản xuất thiết bị tham khảo và áp dụng kết quả nghiên cứu để thúc đẩy hiện đại hóa hệ thống điện.

Hành động tiếp theo là xây dựng kế hoạch triển khai chi tiết, đào tạo nhân lực và phối hợp nghiên cứu phát triển công nghệ nhằm mở rộng ứng dụng miniSCADA trong toàn khu vực.

Trích đoạn nội dung tài liệu

CHƯƠNG I: CƠ SỞ KỸ THUẬT TRUYỀN THÔNG Để có thể kết nối các thiết bị với nhau cần phải có phương thức truyền thông, đây là phần quan trọng trong hệ thống, nó góp phần kết nối các phần tử trong hệ thống lại với nhau. Đặc biệt là đối với Hệ thống điện, khối lượng thông tin cần trao đổi rất lớn và ngày càng được mở rộng, việc kết nối các thiết bị một mặt phải đảm bảo độ tin cậy của đường truyền, một mặt phải đáp ứng được tốc độ truyền tin. Để có được cái nhìn tổng quan về phương thức truyền thông ta tìm hiểu các phần sau: 1. Chế độ truyền tải thông tin Chế độ truyền tải được hiểu là phương thức các bit dữ liệu được chuyển giữa các đối tượng truyền thông gồm: - Truyền song song hay nối tiếp.

- Truyền đồng bộ hay không đồng bộ - Truyền một chiều (simplex), hai chiều toàn phần (duplex, full- duplex) hay hai chiều gián đoạn (half- duplex). - Truyền tải dải cơ sở, truyền tải dải mang và truyền tải dải rộng. Truyền bit song song và truyền bit nối tiếp Truyền bit song song: Phương pháp truyền bit song song được dùng phổ biến trong các bus nội bộ của máy tính. Tốc độ truyền tải phụ thuộc vào số kênh dẫn hay chính là độ rộng của một bus song song.

Việc nhiều bit được truyền đi đồng thời gây trở ngại lớn khi khoảng cách giữa các đối tác truyền thông tăng lên vì khó đồng bộ giữa bên thu và bên phát, khối lượng dây dẫn sử dụng lớn. Chính vì vậy phạm vi ứng dụng của phương pháp truyền này chỉ hạn chế ở khoảng cách nhỏ, có yêu cầu cao về thời gian và tốc độ truyền. Truyền bit nối tiếp: Đào Quang Minh 4 Hệ thống miniSCADA áp dụng cho các trạm biến áp 110kV miền Bắc Với phương pháp này, từng bit được chuyển đi một cách tuần tự qua một đường truyền duy nhất. Tốc độ bit vì thế bị hạn chế nhưng cách thực hiện lại đơn giản, độ tin cậy của dữ liệu cao.

Tất cả các mạng truyền thông công nghiệp đều sử dụng phương pháp truyền này. Truyền đồng bộ và không đồng bộ Sự phân biệt giữa chế độ truyền đồng bộ và không đồng bộ chỉ liên quan tới phương thức truyền bit song song. Trong chế độ này các đối tác truyền thông làm việc theo cùng một nhịp, tức là với cùng tần số và độ lệch pha cố định. Truyền một chiều, hai chiều toàn phần và gián đoạn 10110101 Simplex Bộ phát Bộ thu 10110101 Half-duplex Bộ thu phát Bộ thu phát 10110101 Duplex Bộ thu phát Bộ thu phát Hình 1.1: Các chế độ truyền tin Truyền một chiều (Simplex) Trong chế độ truyền một chiều, thông tin chỉ được chuyển đi theo một chiều, một trạm chỉ có thể đóng vai trò hoặc bên phát (transmitter) hoặc bên nhận thông tin (receiver) trong suốt quá trình giao tiếp.

Truyền hai chiều gián đoạn (Half-duplex) Chế độ truyền 2 chiều gián đoạn cho phép mỗi trạm có thể tham gia gửi hoặc nhận thông tin nhưng không cùng một lúc. Nhờ vậy thông tin được trao đổi theo cả hai chiều luân phiên trên cùng một đường truyền vật lý. Một ưu điểm của chế độ Đào Quang Minh 5 Hệ thống miniSCADA áp dụng cho các trạm biến áp 110kV miền Bắc này là không đòi hỏi cấu hình hệ thống phức tạp lắm, trong khi có thể đạt được tốc độ truyền tương đối cao. Truyền hai chiều toàn phần (Duplex) Với chế độ truyền hai chiều toàn phần, mỗi trạm đều có thể gửi hoặc nhận thông tin cùng một lúc.

Thực chất chế độ này chỉ khác với chế độ truyền hai chiều gián đoạn ở chỗ phải sử dụng hai đường truyền riêng biệt cho thu và phát, tức là khác ở cấu hình hệ thống truyền thông. Truyền tải dải cơ sở, dải mang và dải rộng Truyền tải dải cơ sở. Một tín hiệu mang một nguồn thông tin có thể biểu diễn bằng tổng của nhiều dao động có tần số khác nhau nằm trong một phạm vi hẹp được gọi là dải tần cơ sở hay dải hẹp. Tín hiệu được truyền đi cũng chính là tín hiệu được tạo ra sau khi mã hoá bit nên có tần số cố định hoặc nằm trong một khoảng hẹp nào đó, tuỳ thuộc vào phương pháp mã hoá bit.

Đường truyền chỉ có thể mang một kênh thông tin duy nhất, mọi thành viên trong mạng phải phân chia thời gian để sử dụng đường truyền. Tốc độ truyền tải vì thế tuy có bị hạn chế nhưng phương pháp này dễ thực hiện và tin cậy, được dùng chủ yếu trong các hệ thống mạng truyền thông công nghiệp. Truyền tải dải mang. Trong một số trường hợp, dải tần cơ sở không tương thích trong môi trường làm việc, người ta sử dụng một tín hiệu khác - gọi là tín hiệu mang có tần số nằm trong một dải tần thích hợp - dải mang.

Dải tần này thường lớn hơn nhiều so với tần số nhịp. Dữ liệu cần truyền tải sẽ dùng để điều chế tần số, biên độ hoặc pha của tín hiệu mang. Bên nhận sẽ thực hiện quá trình giải điều chế để hồi phục thông tin nguồn. Khác với truyền tải dải rộng nêu dưới đây, phương thức truyền tải dải mang chỉ áp dụng cho một kênh truyền duy nhất, giống như truyền tải dải cơ sở.

Truyền tải dải rộng. Đào Quang Minh 6 Hệ thống miniSCADA áp dụng cho các trạm biến áp 110kV miền Bắc Sau khi nhiều nguồn thông tin khác nhau đã được mã hoá bit, mỗi tín hiệu được tạo ra sẽ dùng để điều biến một tín hiệu khác, thường có tần số lớn hơn nhiều gọi là tín hiệu mang. Các tín hiệu mang đã được điều biến có tần số khác nhau nên có thể pha trộn, xếp chồng thành một tín hiệu duy nhất có phổ tần trải rộng. Tín hiệu này cuối cùng lại được dùng để điều biến một tín hiệu mang khác.

Tín hiệu thu được từ khâu này mới được truyền đi. Phía bên nhận sẽ thực hiện việc giải điều biến và phân kênh hồi phục các tín hiệu mang các nguồn thông tin khác nhau. Phương thức truyền tải dải rộng và kỹ thuật dồn kênh được dùng rộng rãi trong các mạng viễn thông bởi tốc độ cao và khả năng truyền song song nhiều nguồn thông tin. Tuy nhiên, vì đặc điểm phạm vi mạng, lý do giá thành thực hiện và tính năng thời gian, truyền tải băng rộng cũng như kỹ thuật dồn kênh hầu như không đóng vai trò gì trong các hệ thống truyền thông công nghiệp.

Đường truyền vật lý. Mạng máy tính - mạng công nghiệp là phương pháp tổ chức một tập hợp các máy tính, các thiết bị tự động hoá được nối với nhau bởi các đường truyền vật lý theo một cấu trúc nào đó. Đường truyền vật lý dùng để chuyển các tín hiệu điện giữa các máy tính, giữa các thiết bị tự động hoá hay giữa các thiết bị trong mạng với nhau. Các tín hiệu điện đó biểu diễn các giá trị dữ liệu dưới dạng các xung nhị phân (on-off).

Tất cả các tín hiệu được truyền đều thuộc một dạng sóng điện từ nào đó và mỗi loại sóng điện từ có những thiết bị phương tiện truyền dẫn riêng. Khi xem xét lựa chọn đường truyền vật lý cần chú ý tới các đặc trưng cơ bản: dải thông (band width), độ suy giảm và nhiễu. Dải thông của một đường truyền chính là phạm vi tần số mà nó có thể đáp ứng được. Đối với cáp truyền dải thông của nó phụ thuộc vào độ dài.

Cáp ngắn nói chung có dải thông lớn hơn so với cáp dài. Bởi vậy khi thiết kế cáp cho mạng phải Đào Quang Minh 7 Hệ thống miniSCADA áp dụng cho các trạm biến áp 110kV miền Bắc chỉ rõ độ dài chạy cáp tối đa, vì ngoài giới hạn đó chất lượng truyền tín hiệu không còn được đảm bảo. Độ suy giảm là độ đo sự yếu đi của tín hiệu trên đường truyền. Nó cũng phụ thuộc vào độ dài cáp.

Nhiễu: gây bởi điện từ bên ngoài làm ảnh hưởng đến tín hiệu trên đường truyền. Cấu trúc của mạng (Topology): Kiến trúc mạng (Network Architecture) thể hiện cách các máy tính, các thiết bị tự động nối với nhau ra sao và tập hợp các quy tắc, các quy ước mà tất cả các thực thể tham gia truyền thông trên mạng phải tuân theo để đảm bảo cho mạng hoạt động tốt. Cách nối này gọi là cấu trúc (topology) của mạng (hay là tôpô của mạng). Có hai kiểu nối mạng chủ yếu là điểm - điểm (point-to-point) và quảng bá (point-to-multipoint): - Nếu một mạng chỉ gồm hai nút được nối trực tiếp với nhau thì được gọi là mạng có cấu trúc điểm - điểm (point-to-point structure).

Theo kiểu điểm - điểm thì các đường truyền nối với nhau và mỗi nút đều có trách nhiệm lưu trữ tạm thời sau đó chuyển tiếp dữ liệu đi cho tới đích. - Nếu một mạng gồm nhiều nút, liên kết với nhau theo kiểu quảng bá (Cấu trúc kiểu đường thẳng, vòng, hình sao, hình cây) thì tất cả các nút có chung một đường truyền vật lý. Dữ liệu được gửi đi từ một nút nào đó sẽ có thể được tiếp nhận bởi tất cả các nút còn lại nên chỉ cần chỉ ra địa chỉ đích của dữ liệu để mỗi nút căn cứ vào đó để kiểm tra xem dữ liệu có phải dành cho mình không. Đào Quang Minh 8 Hệ thống miniSCADA áp dụng cho các trạm biến áp 110kV miền Bắc Hình 1.2: Cấu trúc point-to-multipoint tại Trung tâm điều độ Hiện nay, các hệ thống SCADA/EMS của Trung tâm Điều độ HTĐ Quốc gia (A0), HTĐ miền Bắc (A1), HTĐ miền Nam (A2) và HTĐ miền Trung (A3) đang thực hiện cấu trúc (point-to-multipoint) nếu xem xét kết nối giữa máy tính đầu cuối của các Trung tâm điều độ với các RTU tại các Trạm T500, T220,T110, T66 v.

Tương ứng với các dạng liên kết, có các dạng cấu trúc mạng cơ bản sau: 1. Cấu trúc bus Cấu trúc kiểu đường thẳng là kiểu cấu trúc đơn giản nhất, cấu trúc này còn có tên là cấu trúc kiểu đường dẫn (bus structure), mặc dù không phải đường dẫn nào cũng là cấu trúc đường thẳng. Tất cả các thành viên trong mạng đều phải có một điểm ghép nối vào mạng. Nó có thể nối thông qua một đường dẫn ngắn để đến điểm dẫn chính.

Trong mạng này, nguyên tắc truyền thông được thực hiện như sau: ở tại một thời điểm nhất định chỉ có một thành viên trong mạng được truyền dữ liệu, còn các thành viên khác chỉ có quyền nhận, tín hiệu được truyền cả hai chiều của bus. Đối với các bus một chiều thì tín hiệu chỉ đi về một phía. Lúc đó các Terminator (thiết bị đầu cuối) phải được thiết kế sao cho các tín hiệu phải được dội lại trên bus để có thể đến được các thành viên trong mạng.
