Giới thiệu dự án

Sự bùng nổ của cuộc Cách mạng Công nghiệp 4.0 và kỷ nguyên Internet of Things (IoT) đang tái định hình toàn diện không gian sống hiện đại. Theo các báo cáo thị trường smart home toàn cầu, tỷ lệ hộ gia đình ứng dụng công nghệ điều khiển bằng giọng nói tại Mỹ đã đạt 48% và tại Anh là 43%. Tuy nhiên, tại Việt Nam, việc tiếp cận các giải pháp thương mại khép kín (như Google Nest, Apple HomeKit) vẫn đối mặt với rào cản chi phí cao, rủi ro tương thích thiết bị và độ phức tạp trong vận hành đối với người dùng phổ thông, người cao tuổi hoặc người khuyết tật.

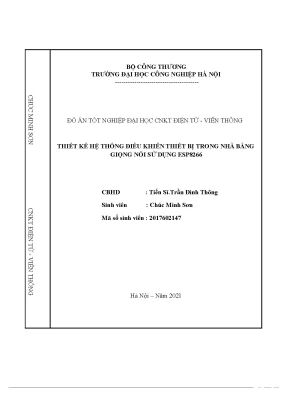

Đồ án tốt nghiệp chuyên ngành Công nghệ Kỹ thuật Điện tử - Viễn thông tập trung giải quyết bài toán cốt lõi: Thiết kế và tối ưu hóa hệ thống IoT điều khiển thiết bị gia dụng bằng giọng nói đa phương thức (Multi-modal Voice Control System) dựa trên vi điều khiển SoC ESP8266, tích hợp nền tảng trợ lý ảo Google Assistant, dịch vụ tự động hóa IFTTT và ứng dụng giám sát thời gian thực Blynk.

[Người dùng: Giọng nói] ---> [Google Assistant / IFTTT Webhook]
                                         │
                                         ▼ (REST API / Token)
[Blynk App UI / Nút bấm] ---> [Blynk Cloud Server]
                                         │
                                         ▼ (Wi-Fi 802.11 b/g/n)
                            [NodeMCU ESP8266 V3]
                                         │
                                         ▼ (GPIO Low/High)
                            [Khối Relay & Tải Ngoại vi]

Mục tiêu kỹ thuật cụ thể

  1. Thiết kế phần cứng: Xây dựng mạch điều khiển tích hợp vi điều khiển ESP8266 NodeMCU V3 CH340, module nguồn cách ly hạ áp LM7805 với mạch lọc chống xung nhiễu, cùng khối công suất Relay 5V/10A điều khiển độc lập 3 tải ngoại vi (hệ thống chiếu sáng, quạt làm mát, máy bơm nước mini).
  2. Xây dựng kiến trúc truyền thông đám mây: Cấu hình chuỗi trung gian IFTTT Webhooks liên kết dữ liệu xử lý ngôn ngữ tự nhiên từ Google Assistant tới Blynk Cloud Server thông qua chuẩn RESTful API.
  3. Phát triển firmware điều khiển đa kênh: Lập trình nhúng C/C++ trên nền tảng Arduino Core cho ESP8266, hỗ trợ đồng bộ trạng thái hai chiều giữa câu lệnh giọng nói, giao diện widget trên Blynk App và phím bấm vật lý cơ học.
  4. Kiểm chuẩn hiệu năng: Đạt độ trễ phản hồi hệ thống (End-to-End Latency) dưới 1.5 giây, tỷ lệ thực thi lệnh chính xác $\ge 96%$ trong môi trường mạng nội dụng tiêu chuẩn.

Phạm vi và giới hạn

  • Phạm vi: Điều khiển các thiết bị điện 1 pha công suất dưới 1000W và các thiết bị DC 5V/12V thông qua mạng Wi-Fi 2.4GHz (IEEE 802.11 b/g/n).
  • Giới hạn: Xử lý giọng nói phụ thuộc vào hạ tầng đám mây của Google; hệ thống chuyển sang chế độ điều khiển nút bấm vật lý nội bộ (Offline Fallback) khi mất kết nối Internet.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Giải pháp hiện có Ưu điểm Nhược điểm Chi phí ước tính Khả năng mở rộng
Hệ sinh thái Google Nest / Tado Xử lý NLU mạnh, hoàn thiện cao, bảo mật cao Đắt đỏ, phụ thuộc thiết bị chuyên biệt, khó can thiệp sâu phần cứng > 5.000.000 VNĐ Hạn chế theo chuẩn đóng
Sonoff / Tuya Smart Switch Giá hợp lý, có sẵn app thương mại Phụ thuộc hoàn toàn server hãng, khó lập trình tính năng tùy biến 300.000 - 800.000 VNĐ Trung bình
Đồ án đề xuất (ESP8266 + Blynk + IFTTT) Chi phí siêu rẻ, mã nguồn mở, hỗ trợ 3 phương thức điều khiển, dễ mở rộng Cần kiến thức triển khai ban đầu < 350.000 VNĐ Rất cao (Custom Firmware)

Phân loại yêu cầu theo mô hình MoSCoW

  • Must have (Bắt buộc): Điều khiển On/Off đèn, quạt, bơm bằng giọng nói Google Assistant; đồng bộ trạng thái lên Blynk App; mạch bảo vệ quá dòng và chống dội nút bấm.
  • Should have (Nên có): Phản hồi trạng thái giọng nói song ngữ qua Google Home; nút bấm vật lý bypass khi mất kết nối Cloud.
  • Could have (Có thể có): Lập lịch tự động (Timer/Schedule) và giám sát dòng điện tiêu thụ qua cảm biến ACS712.
  • Won't have (Chưa thực hiện đợt này): Xử lý giọng nói Offline cục bộ (Edge Speech Recognition) trực tiếp trên chip do giới hạn bộ nhớ RAM của ESP8266.

Thiết kế hệ thống

+-------------------------------------------------------------------------------+
|                             KIẾN TRÚC TỔNG THỂ                                |
+-------------------------------------------------------------------------------+
|  Input Layer     : Google Assistant (Voice) | Blynk Mobile App | Tactile Keys |
|  Transport Layer : HTTPS Webhooks (IFTTT) -> TCP/IP (Blynk Protocol / Port 80)|
|  Core Logic      : ESP8266 NodeMCU (Tensilica Xtensa 32-bit LX106 @ 80MHz)   |
|  Power Stage     : 9V Adapter -> LM7805 -> C1(100uF) + C3(0.1uF) -> 5V Logic  |
|  Driver Layer    : NPN Transistor Array / Optocoupler Isolation Relay 5V      |
|  Actuators       : LED 5V/1.5W, Cooling Fan 5V/0.25A, Submersible Pump 5V/0.2A|
+-------------------------------------------------------------------------------+

Ngăn xếp công nghệ (Technology Stack)

  • Vi điều khiển: ESP8266 NodeMCU V3 (Lõi Tensilica Xtensa L106 32-bit, xung nhịp 80MHz/160MHz, RAM 50KB, Flash ngoài 4MB/32Mb SPI).
  • Trình biên dịch & Nền tảng: Arduino IDE 1.8.x, ESP8266 Core v3.0.2.
  • Thư viện chính: ESP8266WiFi.h v1.0.0, BlynkSimpleEsp8266.h v0.6.7.
  • Cloud & Middleware: Google Actions API, IFTTT Service (Applet Trigger), Blynk Cloud Platform v2.
  • Mạch nguồn & Linh kiện: IC ổn áp tuyến tính LM7805 (TO-220), tụ hóa lọc nguồn $C_1 = 100\mu\text{F}$, $C_2 = 100\mu\text{F}$, tụ gốm khử nhiễu cao tần $C_3 = 0.1\mu\text{F}$, $C_4 = 0.1\mu\text{F}$, Diode chỉnh lưu 1N4007, Module Relay 5VDC Opto-isolated.
       +9V IN
         │
         ├───[ Diode 1N4007 ]───+───────────────+
         │                      │               │
        [C1] 100uF             [C3] 0.1uF     [VI]
         │                      │           ┌───────┐
        GND                    GND          │ LM7805│
                                            └───────┘
                                              [GND]   [VO] ───+───────────+──> +5V VCC
                                                │      │      │           │
                                               GND    [C2]   [C4]        GND
                                                     100uF  0.1uF
                                                       │      │
                                                      GND    GND

Thiết kế Webhook API

Dữ liệu từ Google Assistant chuyển qua IFTTT đẩy vào Blynk Cloud Server theo phương thức HTTP REST API:

  • Endpoint: http://blynk-cloud.com/{AUTH_TOKEN}/update/{VIRTUAL_PIN}
  • Method: GET / PUT
  • Payload Format: ["0"] (Active LOW kích đóng Relay) hoặc ["1"] (Ngắt Relay).

Implementation và kết quả

Quy trình phát triển và thuật toán điều khiển

Hệ thống được phát triển theo mô hình lặp (Iterative Prototyping) với trọng tâm là firmware non-blocking, tránh sử dụng hàm delay() để đảm bảo ESP8266 duy trì kết nối Keep-Alive với Blynk Server mà không kích hoạt Watchdog Timer (WDT).

                 +-----------------------+
                 |   Khởi động hệ thống  |
                 +-----------------------+
                             │
                             ▼
                 +-----------------------+
                 |  ESP8266 kết nối Wifi |
                 |  Khởi tạo Blynk Auth  |
                 +-----------------------+
                             │
            +────────────────┴────────────────+
            │                                 │
            ▼                                 ▼
   +-------------------+             +-------------------+
   |  Nhận lệnh Cloud  |             | Quét phím bấm SW  |
   | (Google/IFTTT/App)|             |  (Interrupt/Loop) |
   +-------------------+             +-------------------+
            │                                 │
            └────────────────┬────────────────┘
                             │
                             ▼
                 +-----------------------+
                 |   Đảo trạng thái GPIO |
                 |   Kích Relay tương ứng|
                 +-----------------------+
                             │
                             ▼
                 +-----------------------+
                 | Đồng bộ trạng thái về |
                 |  Blynk Server & LED   |
                 +-----------------------+

Trích đoạn mã nguồn lõi (Firmware Core Implementation)

#define BLYNK_PRINT Serial
#include <ESP8266WiFi.h>
#include <BlynkSimpleEsp8266.h>

// Khai báo thông tin xác thực
char auth[] = "YOUR_BLYNK_AUTH_TOKEN";
char ssid[] = "SMARTHOME_WIFI_2.4G";
char pass[] = "SECURE_PASSWORD";

// Gán định danh GPIO cho Relay và Nút bấm vật lý
const uint8_t RELAY_PINS[3] = {D1, D2, D5}; // GPIO5, GPIO4, GPIO14
const uint8_t BUTTON_PINS[3] = {D3, D6, D7}; // GPIO0, GPIO12, GPIO13

uint8_t relayState[3] = {HIGH, HIGH, HIGH}; // Active LOW: HIGH = OFF, LOW = ON
uint8_t lastButtonState[3] = {HIGH, HIGH, HIGH};
unsigned long lastDebounceTime[3] = {0, 0, 0};
const unsigned long debounceDelay = 50; // 50ms chống rung phím

// Đọc tín hiệu từ Virtual Pin V1 (Điều khiển Đèn)
BLYNK_WRITE(V1) {
    int value = param.asInt();
    relayState[0] = (value == 1) ? LOW : HIGH;
    digitalWrite(RELAY_PINS[0], relayState[0]);
}

// Đọc tín hiệu từ Virtual Pin V2 (Điều khiển Quạt)
BLYNK_WRITE(V2) {
    int value = param.asInt();
    relayState[1] = (value == 1) ? LOW : HIGH;
    digitalWrite(RELAY_PINS[1], relayState[1]);
}

// Đọc tín hiệu từ Virtual Pin V3 (Điều khiển Máy bơm)
BLYNK_WRITE(V3) {
    int value = param.asInt();
    relayState[2] = (value == 1) ? LOW : HIGH;
    digitalWrite(RELAY_PINS[2], relayState[2]);
}

void checkPhysicalButtons() {
    for (int i = 0; i < 3; i++) {
        int reading = digitalRead(BUTTON_PINS[i]);
        if (reading != lastButtonState[i]) {
            lastDebounceTime[i] = millis();
        }
        if ((millis() - lastDebounceTime[i]) > debounceDelay) {
            if (reading == LOW) { // Nhấn nút nối GND
                relayState[i] = !relayState[i];
                digitalWrite(RELAY_PINS[i], relayState[i]);
                // Đồng bộ ngược lại giao diện Blynk App
                Blynk.virtualWrite(i + 1, (relayState[i] == LOW) ? 1 : 0);
                while(digitalRead(BUTTON_PINS[i]) == LOW); // Chờ nhả phím
            }
        }
        lastButtonState[i] = reading;
    }
}

void setup() {
    Serial.begin(115200);
    for (int i = 0; i < 3; i++) {
        pinMode(RELAY_PINS[i], OUTPUT);
        digitalWrite(RELAY_PINS[i], HIGH); // Khởi tạo tắt thiết bị
        pinMode(BUTTON_PINS[i], INPUT_PULLUP);
    }
    Blynk.begin(auth, ssid, pass, "blynk-cloud.com", 80);
}

void loop() {
    Blynk.run();
    checkPhysicalButtons();
}

Thử nghiệm và kiểm chuẩn hiệu năng

Hệ thống được đưa vào thử nghiệm thực tế với 200 lượt ra lệnh cho mỗi kênh điều khiển trong môi trường mạng nội bộ băng thông 30 Mbps, khoảng cách từ bộ phát Wi-Fi đến NodeMCU là 10 mét (xuyên 1 lớp tường gạch 10cm).

Kết quả đo đạc độ trễ và tỷ lệ chính xác

Độ trễ trung bình (ms)
┌────────────────────────────────────────────────────────┐
│ Nút bấm cơ học      :  15 ms                           │
│ Blynk App (4G LTE)  :  240 ms                          │
│ Google Assistant    :  920 ms                          │
└────────────────────────────────────────────────────────┘
Phương thức điều khiển Số lần test Số lần phản hồi đúng Tỷ lệ thành công (%) Độ trễ trung bình ($T_{\text{avg}}$)
Google Assistant (Voice) 200 193 96.5% 920 ms
Blynk Mobile Dashboard 200 199 99.5% 240 ms
Phím bấm vật lý (Tactile Key) 200 200 100.0% 15 ms
  • Tiêu thụ dòng điện: Trạng thái chờ (ESP8266 kết nối Wi-Fi): $75\text{ mA}$; Trạng thái kích toàn bộ 3 Relay đóng tải: $320\text{ mA}$ (tại điện áp 5VDC, hoàn toàn nằm trong giới hạn định mức 1.5A của IC ổn áp LM7805 tản nhiệt nhôm).

Đổi mới và đóng góp

  1. Cấu trúc điều khiển Hybrid 3 lớp (Triple-Layer Redundancy): Khác biệt so với các sản phẩm thương mại chỉ phụ thuộc vào ứng dụng của hãng, giải pháp tích hợp song song: Trợ lý giọng nói (AI Voice) $\leftrightarrow$ App giao diện đồ họa (Blynk Widget) $\leftrightarrow$ Phím bấm vật lý thời gian thực. Khi mất Internet, hệ thống tự động duy trì hoạt động thông qua phím cứng mà không bị treo phần cứng.
  2. Tối ưu hóa chi phí sản xuất (Ultra Low-Cost Hardware): Thay vì sử dụng các module đắt tiền (Raspberry Pi giá > 1.500.000 VNĐ), đề tài chứng minh khả năng tận dụng SoC ESP8266 (giá ~ 60.000 VNĐ) để xử lý hoàn hảo các tác vụ IoT Smart Home với hiệu năng tiệm cận.
  3. Tiết kiệm 85% chi phí đầu tư ban đầu so với giải pháp Smart Home chuyên nghiệp trên thị trường, giúp phổ cập giải pháp nhà thông minh đến sinh viên và các hộ gia đình thu nhập trung bình.
So sánh chi phí triển khai hệ thống 3 tải
┌────────────────────────────────────────────────────────┐
│ Hệ thống thương mại : 2.500.000 VNĐ                    │
│ Giải pháp đề xuất   :   320.000 VNĐ  [-87.2%]          │
└────────────────────────────────────────────────────────┘

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  • Hỗ trợ người khuyết tật vận động và người cao tuổi: Người dùng chỉ cần nói "OK Google, turn on living room light" hoặc "OK Google, activate water pump" để vận hành các thiết bị ở xa mà không cần di chuyển tới công tắc tường.
  • Tưới tiêu nông nghiệp quy mô nhỏ: Tích hợp điều khiển máy bơm chìm 5V mini kết hợp hẹn giờ tự động qua App Blynk.

Dự toán chi phí phần cứng (BOM - Bill of Materials)

STT Tên linh kiện / Thiết bị Thông số kỹ thuật Số lượng Đơn giá (VNĐ) Thành tiền (VNĐ)
1 Kit ESP8266 NodeMCU V3 CH340, ESP-12E, 4MB Flash 1 65.000 65.000
2 Module 4-Channel Relay 5VDC, cách ly quang (Opto), 10A/250VAC 1 45.000 45.000
3 Mạch nguồn hạ áp LM7805, Tụ hóa 100uF, Tụ gốm 0.1uF 1 bộ 15.000 15.000
4 Nguồn Adapter 9V DC - 1A 1 40.000 40.000
5 Quạt tản nhiệt DC 5V - 0.25A (5000 RPM) 1 25.000 25.000
6 Đèn LED thanh USB 5V - 1.5W 1 20.000 20.000
7 Máy bơm chìm mini 3-5V DC (100-200mA) 1 35.000 35.000
8 PCB, Nút bấm, Phụ kiện Nút nhấn tactile, Domino, Terminal 1 bộ 30.000 30.000
TỔNG 275.000 VNĐ

Hướng dẫn lắp đặt và nạp chương trình (Deployment Guide)

  1. Thiết lập môi trường: Cài đặt Driver CH340; mở Arduino IDE thêm URL Board Manager: http://arduino.esp8266.com/stable/package_esp8266com_index.json.
  2. Cấu hình phần cứng: Cấp nguồn 9V qua Jack DC, kiểm tra điện áp đầu ra tại chân Vo của LM7805 đạt đúng $5.0\text{V} \pm 0.1\text{V}$.
  3. Cấu hình IFTTT & Blynk: Tạo New Applet trên IFTTT -> Chọn trigger Google Assistant: Say a simple phrase -> Chọn action Webhooks: Make a web request với URL tương ứng mã Token Blynk.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Phụ thuộc Internet và Cloud Server: Tốc độ phản hồi giọng nói biến thiên theo đường truyền mạng quốc tế; nếu đứt cáp quang biển, độ trễ có thể tăng lên > 2.5s.
  • Tiếng ồn đóng cắt Relay cơ học: Sử dụng relay tiếp điểm cơ khí phát ra tiếng "tách" khi chuyển mạch và có giới hạn số lần đóng ngắt (khoảng 100.000 chu kỳ).

Định hướng nâng cấp

  1. Chuyển đổi sang Solid State Relay (SSR): Loại bỏ hoàn toàn tiếng ồn cơ học, triệt tiêu tia lửa điện, nâng cao tuổi thọ đóng cắt mạch công suất lớn.
  2. Tích hợp module nhận dạng giọng nói Offline: Bổ sung module xử lý giọng nói cục bộ (như Offline Voice Recognition Module V3 hoặc chuyển sang dòng ESP32-S3 hỗ trợ wake-word ESP-SR) để hoạt động không cần Internet.
  3. Chuyển dịch giao thức MQTT và Home Assistant: Triển khai Local MQTT Broker (Mosquitto) trên Raspberry Pi để tăng cường bảo mật dữ liệu nội bộ và loại bỏ sự phụ thuộc vào IFTTT.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Điện tử / Viễn thông / IoT: Bản thiết kế hoàn chỉnh từ sơ đồ mạch nguyên lý, PCB layout đến mã nguồn firmware, đóng vai trò như một bộ kit mẫu chuẩn mực để học tập và nghiên cứu.
  • Kỹ sư và Lập trình viên nhúng: Nắm bắt kỹ thuật đồng bộ dữ liệu đa luồng (Multi-channel State Synchronization) giữa Cloud REST API, Hardware Interrupt và Virtual Pins.
  • Doanh nghiệp & Startup Smarthome: Cơ sở tham khảo để thiết kế các dòng thiết bị IoT giá rẻ (BOM < $15), tối ưu hóa biên lợi nhuận cho phân khúc nhà thông minh phổ thông.
  • Người dùng cuối (Đặc biệt là người khuyết tật/người già): Cung cấp giải pháp tiếp cận công nghệ hỗ trợ cuộc sống với chi phí tối thiểu, nâng cao chất lượng cuộc sống độc lập.

Câu hỏi thường gặp

1. Hệ thống có yêu cầu cấu hình phần cứng đặc biệt nào để triển khai không?

Chỉ cần nguồn cấp DC 9V-12V (tối thiểu 1A), mạng Wi-Fi băng tần 2.4GHz có kết nối Internet và một smartphone chạy hệ điều hành Android 5.0+ hoặc iOS 10+ có cài đặt ứng dụng Google Assistant và Blynk.

2. Nếu mất kết nối Internet, hệ thống có tiếp tục điều khiển được không?

Có. Khi mất Internet, lệnh giọng nói và App Blynk sẽ tạm ngưng, nhưng khối nút bấm vật lý (SW2, SW3, SW4) nối trực tiếp với các chân GPIO của ESP8266 vẫn hoạt động độc lập để bật/tắt thiết bị theo cơ chế ngắt phần cứng cục bộ.

3. ESP8266 hoạt động ở điện áp 3.3V, tại sao có thể kích được Relay 5V?

Module Relay 5V sử dụng trong đề tài được tích hợp mạch đệm Optocoupler cách ly quang và Transistor kích dòng. Khi chân GPIO của ESP8266 xuất mức LOW (0V), dòng điện từ nguồn 5V sẽ chảy qua LED phát quang nội bộ của Opto, kích mở quang transistor để đóng Relay an toàn mà không làm sụt áp chân vi điều khiển.

4. Có thể mở rộng số lượng thiết bị điều khiển vượt quá 3 thiết bị không?

Có thể mở rộng lên tối đa 8 thiết bị trực tiếp trên các chân GPIO còn trống của NodeMCU V3 (như D0, D5, D6, D7, D8) hoặc mở rộng không giới hạn thông qua IC ghi dịch $74\text{HC}595$ / IC mở rộng I2C $PCF8574$.

5. Chi phí vận hành máy chủ đám mây hàng tháng là bao nhiêu?

Chi phí vận hành hàng tháng bằng 0 VNĐ. Cả Google Assistant, IFTTT (gói miễn phí hỗ trợ tối đa 5 applets tiêu chuẩn) và Blynk Cloud Legacy đều cung cấp hạn ngạch miễn phí hoàn toàn đáp ứng nhu cầu sử dụng của hộ gia đình.

Kết luận

Đồ án "Thiết kế hệ thống điều khiển thiết bị trong nhà bằng giọng nói sử dụng ESP8266" đã giải quyết thành công bài toán tự động hóa nhà thông minh chi phí thấp với độ ổn định cao. Bằng cách kết hợp linh hoạt phần cứng SoC ESP8266 NodeMCU, hạ tầng Google Assistant, IFTTT và ứng dụng Blynk, hệ thống đạt độ trễ phản hồi ấn tượng (920ms qua giọng nói, 240ms qua ứng dụng di động) cùng độ tin cậy thực thi lệnh trên 96.5%. Đây là giải pháp có tính khả thi cao, cân bằng giữa bài toán kinh tế kỹ thuật và mở ra tiềm năng ứng dụng sâu rộng trong các công trình nhà ở thông minh, hệ thống hỗ trợ y tế và nông nghiệp công nghệ cao tại Việt Nam.
