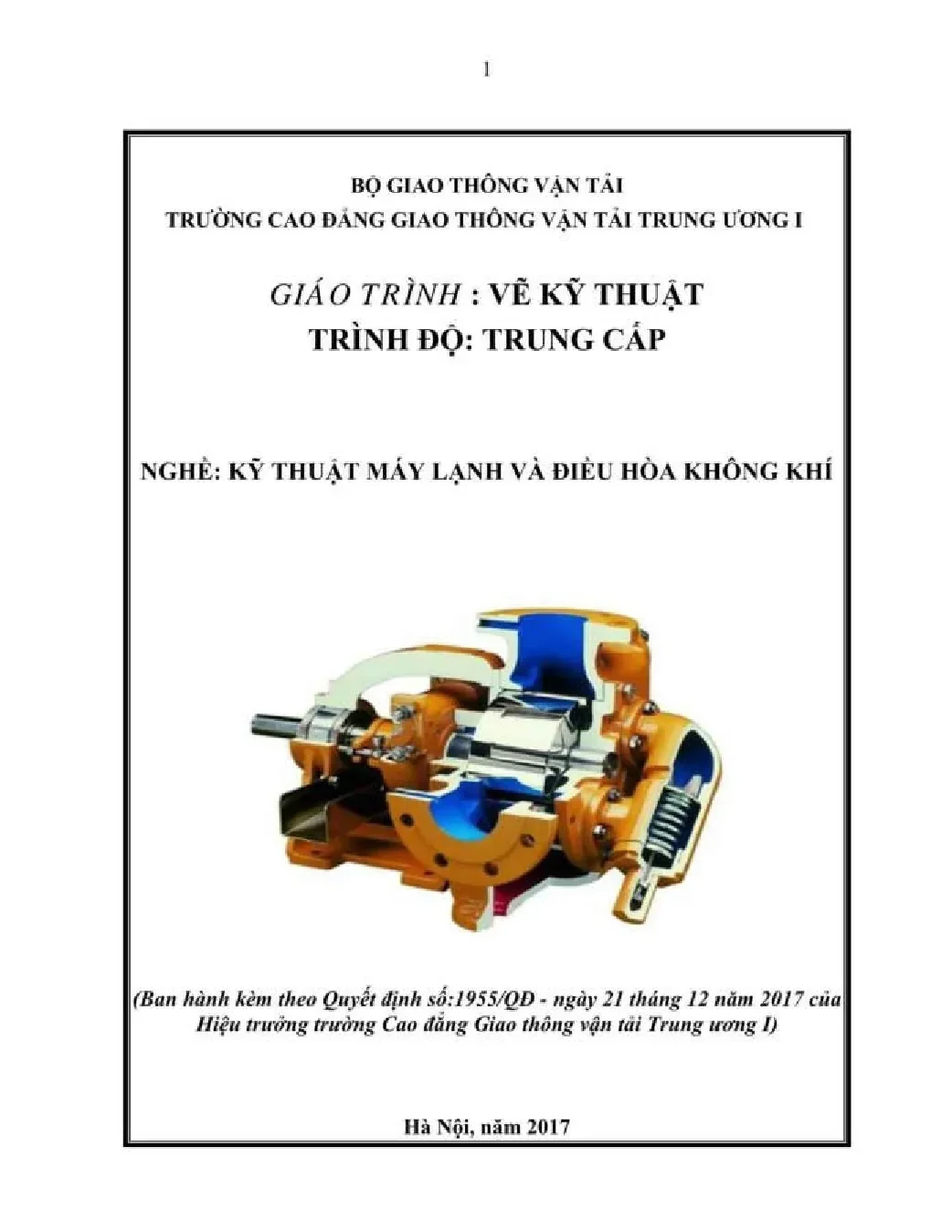

Giáo trình Vẽ Kỹ Thuật: Ngành Kỹ Thuật Máy Lạnh và Điều Hòa Không Khí

Giáo trình vẽ kỹ thuật cho nghề kỹ thuật máy lạnh và điều hòa không khí trình độ trung cấp, cung cấp kiến thức và kỹ năng cần thiết.

• Trường học: Trường Cao Đẳng Nghề Kỹ Thuật
• Chuyên ngành: Kỹ Thuật Máy Lạnh Và Điều Hòa Không Khí
• Đề tài: Giáo Trình Vẽ Kỹ Thuật Nghề Kỹ Thuật Máy Lạnh Và Điều Hòa Không Khí Trình Độ Trung Cấp
• Loại tài liệu: Giáo Trình

Mục lục chi tiết

• LỜI GIỚI THIỆU
• CHƯƠNG TRÌNH MÔN HỌC VẼ KỸ THUẬT
• 1. CHƯƠNG 1: TIÊU CHUẨN VIỆT NAM (TCVN) VỀ BẢN VẼ
• 1.1. Vật liệu, dụng cụ vẽ và cách sử dụng
• 1.1.1. Giấy vẽ
• 1.1.2. Bút chì
• 1.1.3. Dụng cụ vẽ và cách sử dụng
• 1.2. Tiêu chuẩn Việt Nam về bản vẽ
• 1.2.1. Khổ giấy
• 1.2.2. Khung vẽ và khung tên
• 1.2.3. Tỉ lệ
• 1.2.4. Đường nét
• 1.2.5. Chữ viết
• 1.2.6. Ghi kích thước
• 1.3. Trình tự hoàn thành bản vẽ
• 1.3.1. Vẽ mờ
• 1.3.2. Tô đậm
• 2. CHƯƠNG 2: HÌNH CHIẾU VUÔNG GÓC
• 2.1. Khái niệm về phép chiếu vuông góc
• 2.1.1. Định nghĩa
• 2.1.2. Tính chất
• 2.2. Chiếu điểm trong hệ thống ba mặt phẳng chiếu
• 2.3. Hình chiếu của đường thẳng
• 2.4. Hình chiếu của mặt phẳng
• 2.5. Hình chiếu của các khối
• 3. CHƯƠNG 3: GIAO TUYẾN
• 3.1. Giao tuyến phẳng
• 3.2. Giao tuyến khối
• 4. CHƯƠNG 4: HÌNH BIỂU DIỄN VẬT THỂ
• 4.1. Hình chiếu
• 4.2. Hình cắt, mặt cắt
• 4.3. Hình trích
• 4.4. Hình rút gọn
• 5. CHƯƠNG 5: HÌNH CHIẾU TRỤC ĐO
• 5.1. Khái niệm về hình chiếu trục đo
• 5.2. Phương pháp vẽ hình chiếu trục đo
• 5.3. Bài tập ứng dụng
• 6. CHƯƠNG 6: VẼ QUY ƯỚC
• 6.1. Vẽ quy ước mối ghép ren
• 6.2. Vẽ quy ước mối ghép đinh tán
• 6.3. Vẽ quy ước mối ghép hàn
• 6.4. Truyền động đai
• 7. CHƯƠNG 7: BẢN VẼ CHI TIẾT
• 7.1. Khái niệm
• 7.2. Phương pháp đọc bản vẽ chi tiết
• 7.3. Các ví dụ và bài tập
• 7.4. Phương pháp vẽ bản vẽ chi tiết
• 8. CHƯƠNG 8: BẢN VẼ SƠ ĐỒ
• 8.1. Một số quy ước khi vẽ sơ đồ
• 8.2. Sơ đồ hệ thống lạnh
• 8.3. Sơ đồ hệ thống điện
• 8.4. Sơ đồ hệ thống thuỷ lực
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan giáo trình vẽ kỹ thuật nghề máy lạnh trung cấp

Giáo trình vẽ kỹ thuật là một môn học nền tảng, không thể thiếu trong chương trình đào tạo nghề kỹ thuật máy lạnh và điều hòa không khí trình độ trung cấp. Môn học này đóng vai trò là ngôn ngữ chung của ngành kỹ thuật, cung cấp cho người học những kiến thức và kỹ năng cơ bản nhất để đọc, hiểu và tạo lập các bản vẽ kỹ thuật. Trong bối cảnh công nghiệp hóa, hiện đại hóa, việc nắm vững các nguyên tắc biểu diễn vật thể, các tiêu chuẩn trình bày bản vẽ là yêu cầu bắt buộc đối với người lao động kỹ thuật. Giáo trình được biên soạn nhằm mục đích xây dựng một đội ngũ lao động có tay nghề, đáp ứng được đòi hỏi của xã hội và hội nhập quốc tế. Nội dung của giáo trình không chỉ dừng lại ở việc hướng dẫn các thao tác vẽ tay truyền thống mà còn là cơ sở để tiếp cận các phần mềm thiết kế hiện đại trên máy tính. Môn học này kích thích tư duy không gian, khả năng sáng tạo và rèn luyện tính cẩn thận, chính xác. Theo tài liệu gốc, mục tiêu của môn học là giúp người học "Phân tích được vị trí bố trí các thiết bị của hệ thống lạnh; Phân tích được bản vẽ các mối ghép ren, hàn, đinh tán và truyền động đai; Phân tích được một số bản vẽ xây dựng, bản vẽ hệ thống điện". Thông qua việc học tập và thực hành theo giáo trình vẽ kỹ thuật, học viên sẽ có khả năng đọc hiểu các bản vẽ phức tạp, tách chi tiết từ bản vẽ tổng hợp và tự mình thể hiện được các chi tiết đơn giản, góp phần nâng cao hiệu quả công việc và tạo ra các sản phẩm đạt tiêu chuẩn chất lượng. Đây là bước đệm quan trọng cho các môn học chuyên ngành sau này, đảm bảo người học có đủ năng lực để tham gia vào quá trình sản xuất và thi công thực tế.

1.1. Vai trò nền tảng của môn vẽ kỹ thuật trong đào tạo

Môn vẽ kỹ thuật được xem là nền tảng ban đầu và cốt lõi cho tất cả các môn học chuyên ngành trong lĩnh vực kỹ thuật máy lạnh và điều hòa không khí. Nó cung cấp một "ngôn ngữ" trực quan để truyền đạt các ý tưởng thiết kế, thông số kỹ thuật và hướng dẫn lắp đặt một cách chính xác. Mặc dù công nghệ vẽ trên máy tính (CAD) đã trở nên phổ biến, việc đào tạo vẽ kỹ thuật cơ bản vẫn là bắt buộc ở mọi cấp độ, từ công nhân kỹ thuật đến kỹ sư. Lý do là môn học này giúp rèn luyện tư duy logic, khả năng hình dung không gian ba chiều và sự sáng tạo. Người học phải tưởng tượng vật thể từ các hình chiếu phẳng và ngược lại. Quá trình này giúp phát triển trí tuệ và khả năng giải quyết vấn đề, đặc biệt với các chi tiết cơ khí phức tạp. Hơn nữa, việc nắm vững các quy ước và tiêu chuẩn trong bản vẽ kỹ thuật đảm bảo rằng mọi cá nhân trong một dự án, từ người thiết kế đến người thi công, đều có thể hiểu và làm việc thống nhất với nhau, tránh được những sai sót tốn kém trong sản xuất và lắp đặt.

1.2. Mục tiêu cốt lõi của giáo trình đào tạo chuyên ngành

Mục tiêu chính của giáo trình vẽ kỹ thuật dành cho trình độ trung cấp không chỉ là dạy cách cầm bút vẽ mà là trang bị một hệ thống kỹ năng toàn diện. Cụ thể, giáo trình nhắm đến việc giúp học viên có khả năng phân tích các loại bản vẽ khác nhau, từ bản vẽ chi tiết, bản vẽ lắp, đến các bản vẽ sơ đồ hệ thống lạnh và hệ thống điện. Một mục tiêu quan trọng khác là rèn luyện kỹ năng thực hành. Học viên phải biết cách sử dụng thành thạo các dụng cụ vẽ, thực hành vẽ đúng theo tiêu chuẩn Việt Nam (TCVN). Tài liệu nhấn mạnh việc "Rèn luyện tính cẩn thận, chính xác trong sử dụng các dụng cụ vẽ". Đồng thời, môn học còn hướng tới việc nâng cao phẩm chất nghề nghiệp như tính khoa học, khả năng làm việc độc lập và không ngừng sáng tạo trong công việc. Việc hoàn thành các bài tập và yêu cầu của giáo trình là thước đo cho sự tiến bộ và khả năng ứng dụng kiến thức vào thực tiễn của người học.

II. Thách thức khi đọc hiểu bản vẽ kỹ thuật ngành lạnh

Việc đọc và hiểu một bản vẽ kỹ thuật trong ngành kỹ thuật máy lạnh và điều hòa không khí là một kỹ năng phức tạp, đòi hỏi người học phải vượt qua nhiều thách thức. Thách thức lớn nhất chính là khả năng tư duy trừu tượng và hình dung không gian. Người học phải chuyển đổi từ các hình ảnh hai chiều (2D) trên giấy thành một vật thể ba chiều (3D) hoàn chỉnh trong tâm trí. Điều này đặc biệt khó khăn đối với những người mới bắt đầu, khi các vật thể có hình dạng phức tạp hoặc bao gồm nhiều chi tiết lắp ghép. Một bản vẽ kỹ thuật không chỉ là một bức tranh, mà là một tài liệu chứa đầy thông tin quy ước như hình cắt, mặt cắt, các loại đường nét, ký hiệu vật liệu và dung sai kích thước. Việc không nắm vững các quy ước này sẽ dẫn đến hiểu sai bản vẽ, gây ra lỗi trong gia công và lắp đặt. Hơn nữa, ngành kỹ thuật đòi hỏi sự chính xác tuyệt đối. Mọi thông số trên bản vẽ phải được tuân thủ nghiêm ngặt theo các bộ tiêu chuẩn Việt Nam (TCVN) hoặc tiêu chuẩn quốc tế. Việc áp dụng sai tiêu chuẩn về khổ giấy, khung tên, tỷ lệ, hay cách ghi kích thước đều có thể làm cho bản vẽ trở nên vô giá trị hoặc gây nhầm lẫn. Giáo trình vẽ kỹ thuật được thiết kế để giải quyết những thách thức này bằng cách cung cấp kiến thức một cách hệ thống, từ những khái niệm cơ bản nhất như các phép chiếu đến các ứng dụng phức tạp như vẽ quy ước các mối ghép và bản vẽ sơ đồ.

2.1. Khó khăn trong việc hình dung vật thể từ hình chiếu

Một trong những rào cản lớn nhất đối với người học vẽ kỹ thuật là việc hình dung vật thể từ các hình chiếu vuông góc (hình chiếu đứng, bằng, cạnh). Mỗi hình chiếu chỉ thể hiện được hai chiều của vật thể, và người đọc phải tổng hợp thông tin từ ít nhất hai hoặc ba hình chiếu để tái tạo lại hình dạng 3D của nó. Quá trình này đòi hỏi một khả năng tư duy không gian tốt. Ví dụ, một đường tròn trên hình chiếu bằng có thể là mặt đáy của một khối trụ, một khối nón, hoặc một mặt cầu. Để xác định chính xác, cần phải đối chiếu với hình chiếu đứng và hình chiếu cạnh. Thêm vào đó, các đường nét khuất (vẽ bằng nét đứt) biểu thị các cạnh hoặc bề mặt không nhìn thấy cũng làm tăng độ phức tạp. Việc nhận diện và liên kết các đường nét tương ứng giữa các hình chiếu khác nhau là một kỹ năng cần được rèn luyện thường xuyên thông qua các bài tập thực hành.

2.2. Yêu cầu tuân thủ nghiêm ngặt tiêu chuẩn Việt Nam TCVN

Một bản vẽ kỹ thuật chỉ có giá trị khi nó được trình bày một cách thống nhất và dễ hiểu cho tất cả mọi người trong ngành. Để đạt được điều này, mọi bản vẽ phải tuân thủ nghiêm ngặt các Tiêu chuẩn Việt Nam (TCVN). Giáo trình đã chỉ rõ các tiêu chuẩn cụ thể như TCVN 2-74 về khổ giấy, TCVN 8-1993 về đường nét, và TCVN 6-85 về chữ viết. Việc áp dụng các tiêu chuẩn này không phải là một lựa chọn mà là yêu cầu bắt buộc. Thách thức nằm ở chỗ người học phải ghi nhớ và áp dụng chính xác rất nhiều quy định chi tiết: từ độ dày của từng loại nét vẽ, kích thước của khổ chữ, cách bố trí khung tên, đến các quy tắc ghi kích thước phức tạp. Bất kỳ sự sai lệch nào, dù là nhỏ nhất, cũng có thể bị coi là không chuyên nghiệp và dẫn đến việc bản vẽ bị từ chối trong môi trường sản xuất. Do đó, tính kỷ luật và sự tỉ mỉ là phẩm chất không thể thiếu.

III. Hướng dẫn áp dụng TCVN trong bản vẽ kỹ thuật cơ bản

Để tạo ra một bản vẽ kỹ thuật chuyên nghiệp và có giá trị sử dụng, việc áp dụng đúng các Tiêu chuẩn Việt Nam (TCVN) là yếu tố tiên quyết. Chương 1 của giáo trình đã hệ thống hóa một cách chi tiết các quy định này. Việc tuân thủ tiêu chuẩn không chỉ thể hiện sự chuyên nghiệp mà còn đảm bảo tính thống nhất, giúp mọi người đọc bản vẽ có thể hiểu chính xác ý đồ của người thiết kế. Các tiêu chuẩn này bao trùm mọi khía cạnh của một bản vẽ, từ những yếu tố cơ bản nhất như lựa chọn khổ giấy cho đến các kỹ thuật phức tạp hơn như vẽ quy ước. Ví dụ, khổ giấy được quy định theo TCVN 2-74 với các ký hiệu từ A0 đến A4, mỗi khổ có một kích thước tiêu chuẩn. Khung vẽ và khung tên cũng có quy định rõ ràng về vị trí và kích thước. Khung tên, đặt ở góc phải phía dưới bản vẽ, chứa các thông tin quan trọng như tên sản phẩm, vật liệu, tỷ lệ, tên người vẽ, và cơ quan phát hành. Việc nắm vững các quy định trong giáo trình vẽ kỹ thuật giúp người học xây dựng một nền tảng vững chắc, tránh được những lỗi sai cơ bản và tạo ra các sản phẩm đồ họa kỹ thuật đạt chuẩn. Đây là kỹ năng nền tảng cho bất kỳ ai muốn làm việc trong ngành kỹ thuật máy lạnh và điều hòa không khí.

3.1. Quy định về khổ giấy khung tên và tỷ lệ bản vẽ

Các yếu tố trình bày ban đầu của một bản vẽ kỹ thuật có vai trò định hình cấu trúc và tính rõ ràng của tài liệu. Theo TCVN, có năm loại khổ giấy chính là A0, A1, A2, A3, và A4. Việc lựa chọn khổ giấy phù hợp phụ thuộc vào kích thước và độ phức tạp của vật thể cần biểu diễn. Mỗi bản vẽ phải có khung vẽ và khung tên. Khung vẽ được kẻ bằng nét liền đậm, cách mép giấy một khoảng nhất định. Khung tên là nơi cung cấp các thông tin quản lý và kỹ thuật, được chia thành các ô với nội dung quy định sẵn. Một yếu tố quan trọng khác là tỷ lệ, tức là tỷ số giữa kích thước trên bản vẽ và kích thước thực của vật thể. Tỷ lệ có thể là nguyên hình (1:1), thu nhỏ (ví dụ 1:2, 1:5), hoặc phóng to (ví dụ 2:1, 5:1). Cần lưu ý rằng, theo giáo trình, "Trị số kích thước ghi trên hình biểu diễn không phụ thuộc vào tỷ lệ của hình biểu diễn đó", tức là con số ghi trên bản vẽ luôn là kích thước thật của vật thể.

3.2. Kỹ thuật sử dụng đường nét và ghi kích thước chuẩn xác

Sự khác biệt về các loại đường nét trên bản vẽ truyền tải những ý nghĩa khác nhau. TCVN 8-1993 quy định chi tiết về hình dạng, chiều rộng và ứng dụng của từng loại nét. Ví dụ, nét liền đậm dùng cho đường bao thấy và cạnh thấy; nét liền mảnh dùng cho đường kích thước, đường gióng; và nét đứt dùng cho đường bao khuất, cạnh khuất. Việc sử dụng sai đường nét có thể gây ra hiểu lầm nghiêm trọng về hình dạng của vật thể. Tương tự, ghi kích thước là một kỹ thuật đòi hỏi độ chính xác cao. Một kích thước được ghi bao gồm ba thành phần: đường kích thước, đường gióng và con số kích thước. Các quy tắc như không để đường nét khác cắt qua con số kích thước, hướng ghi số luôn hướng lên trên hoặc sang trái, và sử dụng các ký hiệu đặc biệt (Ø cho đường kính, R cho bán kính) phải được tuân thủ tuyệt đối. Nắm vững các kỹ thuật này là điều kiện cần để thể hiện một bản vẽ kỹ thuật rõ ràng và không gây nhầm lẫn.

IV. Phương pháp hình chiếu vuông góc Nền tảng biểu diễn

Phương pháp hình chiếu vuông góc là kỹ thuật trọng tâm và cơ bản nhất trong vẽ kỹ thuật, được trình bày chi tiết trong Chương 2 của giáo trình. Đây là phương pháp dùng các phép chiếu song song với phương chiếu vuông góc với mặt phẳng hình chiếu để biểu diễn một vật thể ba chiều lên các mặt phẳng hai chiều. Ưu điểm lớn của phương pháp này là không gây biến dạng về góc và độ dài, do đó nó được sử dụng rộng rãi để vẽ các bản vẽ cơ khí và xây dựng. Để mô tả đầy đủ hình dạng và kích thước của một vật thể, người ta thường chiếu nó lên ba mặt phẳng hình chiếu vuông góc với nhau từng đôi một: mặt phẳng hình chiếu đứng (P1), mặt phẳng hình chiếu bằng (P2), và mặt phẳng hình chiếu cạnh (P3). Kết quả thu được là ba hình chiếu tương ứng, cung cấp một cái nhìn toàn diện về vật thể từ các hướng khác nhau. Việc hiểu và vận dụng thành thạo phương pháp hình chiếu vuông góc là chìa khóa để đọc và tạo lập bất kỳ bản vẽ kỹ thuật nào trong ngành kỹ thuật máy lạnh và điều hòa không khí. Từ việc chiếu một điểm đơn giản đến các khối hình học phức tạp, mọi quy trình đều tuân theo những nguyên tắc nhất quán. Đây chính là nền tảng để học viên có thể phân tích và biểu diễn các chi tiết máy một cách chính xác.

4.1. Nguyên lý và tính chất của phép chiếu vuông góc

Nguyên lý cơ bản của phép chiếu vuông góc là chiếu các điểm của vật thể lên một mặt phẳng hình chiếu theo các tia chiếu song song với nhau và vuông góc với mặt phẳng đó. Một tính chất quan trọng là một điểm trong không gian chỉ có một hình chiếu duy nhất trên một mặt phẳng. Tuy nhiên, một hình chiếu trên mặt phẳng lại có thể là hình ảnh của vô số điểm nằm trên cùng một tia chiếu. Giáo trình nêu rõ: "một hình chiếu của một vật thể trên một mặt phẳng hình chiếu chưa đủ để xác định hình dạng và kích thước của vật thể đó". Chính vì vậy, phương pháp các hình chiếu vuông góc sử dụng hệ thống nhiều mặt phẳng chiếu (thường là hai hoặc ba) để khắc phục nhược điểm này và cung cấp đủ thông tin để xác định vật thể một cách duy nhất. Điều này tạo ra mối liên hệ chặt chẽ giữa các hình chiếu, ví dụ như hình chiếu đứng và hình chiếu bằng luôn thẳng hàng theo chiều dọc.

4.2. Cách xây dựng đồ thức của điểm đường thẳng và mặt phẳng

Để biểu diễn các hình chiếu trên cùng một mặt phẳng bản vẽ, người ta sử dụng đồ thức. Đồ thức được hình thành sau khi trải các mặt phẳng hình chiếu P2 và P3 trùng với mặt phẳng P1. Quá trình xây dựng đồ thức của một điểm A bao gồm việc xác định các hình chiếu A1 (đứng), A2 (bằng), và A3 (cạnh) trên các mặt phẳng tương ứng, sau đó biểu diễn chúng trên hệ trục tọa độ Oxyz đã được trải phẳng. Từ việc biểu diễn điểm, giáo trình tiếp tục hướng dẫn cách biểu diễn các đối tượng phức tạp hơn như đường thẳng và mặt phẳng bằng cách biểu diễn các điểm đặc trưng của chúng. Việc nắm vững cách xây dựng đồ thức và các tính chất liên quan, ví dụ như mối quan hệ về khoảng cách giữa các hình chiếu và trục tọa độ, là kỹ năng cốt lõi. Kỹ năng này cho phép "vẽ được hình chiếu thứ ba của điểm trên đồ thức khi biết hai hình biểu diễn kia", một bài tập cơ bản nhưng vô cùng quan trọng.

4.3. Biểu diễn hình chiếu các khối hình học cơ bản

Sau khi nắm vững nguyên lý chiếu điểm, đường và mặt phẳng, học viên sẽ được học cách áp dụng để biểu diễn hình chiếu của các khối hình học cơ bản. Đây là những khối cấu thành nên hầu hết các chi tiết máy trong thực tế, bao gồm khối đa diện (hình hộp, hình lăng trụ, hình chóp) và khối tròn xoay (hình trụ, hình nón, hình cầu). Để đơn giản hóa việc vẽ, người ta thường đặt các khối này ở những vị trí đặc biệt so với các mặt phẳng hình chiếu, ví dụ như đặt mặt đáy song song với mặt phẳng hình chiếu bằng. Khi đó, các hình chiếu sẽ có hình dạng là những hình phẳng quen thuộc. Ví dụ, hình chiếu của hình trụ thường là một hình tròn và hai hình chữ nhật. Việc thực hành vẽ hình chiếu các khối cơ bản giúp củng cố kiến thức về phép chiếu vuông góc và là bước chuẩn bị cần thiết trước khi phân tích các bản vẽ chi tiết phức tạp hơn.

V. Ứng dụng vẽ kỹ thuật trong hệ thống máy lạnh thực tế

Kiến thức từ giáo trình vẽ kỹ thuật không chỉ là lý thuyết mà có tính ứng dụng trực tiếp và sâu rộng trong ngành kỹ thuật máy lạnh và điều hòa không khí. Mọi công đoạn từ thiết kế, chế tạo, lắp đặt, vận hành đến bảo trì một hệ thống lạnh đều dựa trên các bản vẽ kỹ thuật. Người kỹ thuật viên phải có khả năng đọc và hiểu nhiều loại bản vẽ khác nhau để thực hiện công việc một cách chính xác. Các bản vẽ này cung cấp thông tin chi tiết về hình dạng, kích thước, vật liệu của từng bộ phận cũng như sơ đồ nguyên lý hoạt động và cách kết nối các thiết bị trong toàn bộ hệ thống. Ví dụ, một bản vẽ chi tiết sẽ mô tả đầy đủ thông số của một chi tiết máy nén, trong khi một bản vẽ lắp sẽ chỉ ra cách các chi tiết đó được ghép lại với nhau. Quan trọng hơn, các bản vẽ sơ đồ hệ thống lạnh và sơ đồ điện là công cụ không thể thiếu để lắp đặt và khắc phục sự cố. Việc thiếu kỹ năng đọc bản vẽ có thể dẫn đến lắp đặt sai, gây hư hỏng thiết bị và mất an toàn. Do đó, việc vận dụng thành thạo các kiến thức về hình chiếu, hình cắt mặt cắt, và các quy ước vẽ là yêu cầu bắt buộc đối với một kỹ thuật viên chuyên nghiệp.

5.1. Phân tích bản vẽ chi tiết và bản vẽ lắp các thiết bị

Bản vẽ chi tiết là loại bản vẽ quan trọng nhất, cung cấp đầy đủ thông tin cần thiết để chế tạo một chi tiết máy mà không cần thêm bất kỳ tài liệu nào khác. Nó bao gồm các hình biểu diễn (hình chiếu, hình cắt, mặt cắt), các kích thước, yêu cầu kỹ thuật (như độ nhám bề mặt, dung sai) và vật liệu. Người kỹ thuật viên phải biết cách đọc bản vẽ này để hiểu rõ hình dạng, cấu tạo của từng bộ phận trong hệ thống lạnh, như piston, van, hay cánh quạt. Trong khi đó, bản vẽ lắp thể hiện mối quan hệ lắp ghép giữa các chi tiết để tạo thành một cụm máy hoặc một sản phẩm hoàn chỉnh. Đọc bản vẽ lắp giúp hiểu rõ vị trí tương quan, thứ tự lắp ráp và nguyên lý hoạt động của cả một thiết bị, ví dụ như một máy nén hoặc một dàn ngưng tụ. Kỹ năng này rất quan trọng trong công tác lắp đặt và sửa chữa.

5.2. Đọc hiểu các bản vẽ sơ đồ hệ thống lạnh và điện

Khác với các bản vẽ biểu diễn hình dạng, bản vẽ sơ đồ không thể hiện kích thước hay hình dạng thật của thiết bị mà tập trung vào việc mô tả nguyên lý hoạt động và mối liên kết chức năng giữa các phần tử. Trong ngành lạnh, có hai loại sơ đồ chính là sơ đồ hệ thống lạnh và sơ đồ hệ thống điện. Sơ đồ hệ thống lạnh sử dụng các ký hiệu quy ước để biểu diễn các thiết bị chính (máy nén, dàn ngưng, dàn bay hơi, van tiết lưu) và đường ống kết nối chúng, cho thấy chu trình làm lạnh của môi chất. Sơ đồ hệ thống điện mô tả cách các thiết bị điện được kết nối với nhau và với nguồn điện, rất cần thiết cho việc đấu nối và xử lý sự cố. Việc đọc hiểu các ký hiệu trên bản vẽ sơ đồ là một kỹ năng chuyên biệt và vô cùng quan trọng để đảm bảo hệ thống hoạt động đúng thiết kế và an toàn.

VI. Tầm quan trọng của kỹ năng vẽ kỹ thuật trong tương lai

Kỹ năng vẽ kỹ thuật là một tài sản quý giá và không bao giờ lỗi thời đối với người làm trong ngành kỹ thuật máy lạnh và điều hòa không khí, ngay cả trong kỷ nguyên số hóa. Dù công nghệ có phát triển, các nguyên tắc cơ bản về biểu diễn vật thể, về hình chiếu vuông góc, và các tiêu chuẩn trình bày vẫn là cốt lõi của giao tiếp kỹ thuật. Giáo trình vẽ kỹ thuật trình độ trung cấp không chỉ dạy kỹ năng vẽ tay mà còn xây dựng một nền tảng tư duy vững chắc để người học có thể dễ dàng chuyển đổi và làm chủ các công cụ thiết kế hỗ trợ bởi máy tính (CAD). Thực tế, tất cả các phần mềm CAD 2D và 3D đều được xây dựng dựa trên những nguyên lý của vẽ kỹ thuật truyền thống. Một người không hiểu về hình chiếu, mặt cắt, hay cách ghi kích thước sẽ không thể sử dụng hiệu quả các phần mềm này. Hơn nữa, quá trình học và thực hành vẽ kỹ thuật giúp rèn luyện những phẩm chất quan trọng cho người lao động. Đó là tính cẩn thận, tỉ mỉ đến từng chi tiết, khả năng tư duy logic, và khả năng làm việc độc lập. Những phẩm chất này là yếu tố then chốt để thành công trong bất kỳ môi trường làm việc kỹ thuật nào, giúp nâng cao năng lực cạnh tranh của cá nhân và góp phần vào sự phát triển chung của ngành.

6.1. Từ vẽ tay truyền thống đến thiết kế trên máy tính CAD

Giáo trình đề cập đến việc vẽ kỹ thuật truyền thống bằng tay, một phương pháp rèn luyện tư duy và sự chính xác. Tuy nhiên, tài liệu cũng thừa nhận rằng "ngày nay vẽ và thiết kế trên máy được sử dụng rộng rãi". Việc nắm vững các nguyên tắc cơ bản từ vẽ tay là bước đệm hoàn hảo để chuyển sang sử dụng các phần mềm CAD (Computer-Aided Design). Các khái niệm như hệ tọa độ, các phép chiếu, tỷ lệ, và các lớp (layer) trong CAD đều có nguồn gốc từ vẽ kỹ thuật cổ điển. Một người kỹ thuật viên thành thạo cả hai kỹ năng sẽ có lợi thế lớn: có thể phác thảo nhanh ý tưởng bằng tay và sau đó hoàn thiện thành một bản vẽ kỹ thuật chuyên nghiệp, chính xác trên máy tính. Sự kết hợp này giúp tối ưu hóa quy trình làm việc và nâng cao năng suất.

6.2. Phát triển tư duy sáng tạo và khả năng làm việc độc lập

Một trong những mục tiêu dài hạn mà giáo trình vẽ kỹ thuật hướng tới là "Nâng cao tính sáng tạo trong công việc" và "Rèn luyện tính khoa học và khả năng làm việc độc lập". Vẽ kỹ thuật không phải là một công việc sao chép máy móc. Nó đòi hỏi người vẽ phải suy nghĩ, phân tích để chọn ra các hình biểu diễn phù hợp nhất, bố cục bản vẽ một cách hợp lý và trình bày thông tin rõ ràng nhất. Quá trình này kích thích sự sáng tạo trong việc tìm ra các giải pháp biểu diễn tối ưu. Đồng thời, việc phải tự mình hoàn thành một bản vẽ từ đầu đến cuối theo các tiêu chuẩn khắt khe giúp rèn luyện tính tự chủ và tinh thần trách nhiệm. Đây là những kỹ năng mềm vô giá, giúp người học không chỉ trở thành một người thợ giỏi mà còn có tiềm năng phát triển lên các vị trí cao hơn trong sự nghiệp.

Trích đoạn nội dung tài liệu

Chương 1: Tiêu chuẩn Việt Nam(TCVN) vẻ bản vẽ 5. Chương 2: Hình chiều vuông góc 20 6 47 1. Chương 4: Hình biêu diễn vật thể 8. Chương 5: Hình chiếu trục đo 76 B.

Chương 6: Vẽ quy ước. 86 9 - Chương 7: Bản vẽ chỉ tiết 110 10. Chương 8: Bán vẽ sơ đồ 122 11. Tài liệu tham khảo.

129 4 TEN MON HOC: VE KY THUẬT Mã môn học: MH 07 'Vẽ kỹ thuật là môn học truyền thống thì các bán vẽ kỹ thuật thì được vẽ bằng tay, việc này đi hỏi rất nhiều công sức và thời gian do đó rèn luện tư duy, sự sáng tạo đặc biệt là những chỉ tiết phức tạp. mắc dù ngảy nay ngày nay vẽ và thiết kế trên máy được sử dụng rộng rãi trong rat nhiều lĩnh tuy nhiên tắt cả các hệ đào tạo từ công nhân kỹ thuật cho đến cao đẳng đại học đều dạy môn học vẽ kỹ thị Môn học vẽ kỹ thuật là nền tảng ban đầu cho các môn học chuyên ngành sau nảy, bản thân môn học đóng một vai trò không thể thay thé trong việc đọc bản vẽ, hình cắt mặt cắt, hình chiếu phối cảnh, kích thích tư duy sáng tạo, phát minh sau này nếu người học có yêu cầu cao hơn. Mục tiêu của môn học: ~ Phân tích được vị trí bố trí các thiết bị của hệ thống lạnh; - Phân tích được bản vẽ các mỗi ghép ren, hàn, đỉnh tán và truyền động. dai; - Phin tich được một số bản vẽ xây dựng, bản vẽ hệ thống điện; ~ Phân tích được một số bản vẽ cấu tạo thiết bị và thi công của hệ thống.

lạnh đặc trưng; ~ Phân tích được bản vẽ tổng hợp; ~ Tách và cụ thé hoá được từng phần của bản vẽ theo cụm; ~ Về tách được một số chỉ tiết đơn giản; ~ Rèn luyện tinh cn thận, chính xác trong sử dụng các dụng cụ vẽ, thực hành vẽ đúng tiêu chuẩn nhà nước; ~ Rèn luyện tính khoa học và khả năng làm việc độc lập; ~ Nâng cao tỉnh sáng tạo trong công việc. Nội dung của môn học: T Thời gian sốme 'Tên chương/ mục j Tổng Lý Tove “hành ae (ý. số ¡thuyết Bài tap | Made ` TH) 1 | TCVN về bản vẽ 3 2 1 Vat liệu, dụng cụ vẽ và cách sử dụng 'TCVN về bản vẽ | “Trình tự hoàn thành bản vẽ "ụ Hình chiếu vuông góc Khái niệm về phép chiều Chiếu điểm trong hệ thống ba mặt phẳng chiếu Hình chiếu của đường thẳng Hình chiều của mặt phẳng, Hình chiếu của các khối II Giao tuyến Giao tuyến phẳng. Giao tuyến khối IV Hình biểu diễn vật thể Hình chiếu Hình cắt, mặt cắt | Hình trích.

Hình rút gọn Hình chiếu trục đo Khái niệm về hình chiếu trục đo. Phương pháp vẽ hình chiếu trục đo. Bài tập ứng dụng, VI 'Vẽ quy ước 'Vẽ quy ước mối ghép ren Vẽ quy ước mỗi ghép đỉnh tán Vẽ quy ước mỗi ghép hàn Truyền động đai VI Bản vẽ chỉ tiết Khái niệm Phương pháp đọc bản vẽ chỉ tiết Các ví dụ và bài tap Phương pháp về bản vẽ chỉ tiết Bản vẽ sơ đồ. Một số quy ước khi về sơ đồ Sơ đồ hệ thống lạnh Sơ đồ hệ thống điện Sơ đồ hệ thống thuỷ lực Cộng 45 13 6 (CHUONG 1: TIEU CHUAN VIỆT NAM (TCVN) VE BẢN VE MH 07-01 Giới thiệt Theo xu hướng hội nhập, việc trình bảy cụ thể hóa nhằm tiêu chuẩn hóa các chỉ tiêu vẽ kỹ thuật đã được Việt Nam thực hiện đồng bộ từng bước.

Mục tiêu: - Biết rõ các tiêu chuẩn Việt nam về bản vẽ; ~ Biết các loại dụng cụ cần thiết đề thực hành vẽ; ~ Chuẩn bị và sử dụng thành thạo các dụng cụ vẽ; ~ Vẽ đúng các đường nét; - Biết cách ghỉ kích thước; ~ Rèn luyện tinh cn thận, chính xác trong sử dụng các dụng cụ vẽ, thực hành vẽ đúng tiêu chuẩn nhà nước. Nội dung chính: 1, VAT LIEU, DUNG CU VE VA CÁCH SỬ DUNG: 1.Giấy vẽ: Giấy dùng để lập các bản vẽ kỹ thuật là loại giấy về (giấy crôki). Giấy dùng để lập các bản vẽ phác thường là giấy kẻ li hay giấy kẻ ô vuông. Bat chì: Bút chì dùng để vẽ là loại bút chi den.

But chi den có loại cứng, ký hiệu bằng chữ H và loại mén ký hiệu bằng chữ B. Ví dụ loại bút chỉ cứng: H; 2H; 3H, loại bút chỉ mềm: B; 2B; 3B. Hệ số cứng đứng trước chữ H hoặc B chỉ độ cứng, độ mềm. Hệ số càng lớn thì độ cứng hoặc độ mềm càng lớn.

Bút chỉ loại cứng dùng để vẽ các nét mảnh. Bút chỉ loại mềm dùng đề vẽ các nét đậm hay viết chữ. Bút chỉ loại vừa có ký hiệu là HB. Ngoài giấy vẽ và bút chi ra còn có một số vật dụng khác như: tây, giấy ráp.

để mài bút chỉ, đỉnh mũ hay băng dinh để cố định bản vẽ vv. Dụng cụ vẽ và cách sử dựng. Dụng cụ vẽ thường dùng gồm có: ván vẽ, thước chữ T, ke, compa chi, compa do, thước cong. Vin ve: 'Ván vẽ làm bằng gỗ mềm, mặt ván phẳng và nhãn, hai mép trái và phải nẹp gỗ cứng đề mặt ván không bị vênh.

Mép trái của ván về dùng đề trượt thước. T nên được bào thật nhãn. Ván vẽ được đặt lên bàn vẽ có thể điều chinh được độ đốc. Tuỳ theo khổ bản vẽ mà dùng các loại ván vẽ có kích thước khác nhau.

Thước chữ T: Thước chữ T làm bằng gỗ hay bằng chất đẻo. Thước chữ T gồm có thân ngang dải và đầu thước. Mép trượt của T vuông góc với mép trên của thân ngang. Thước chữ T dùng để kẻ các đường nằm ngang.

Để kẻ các đường song song nằm ngang, ta trượt đầu thước dọc theo mép. trái của ván vẽ. Khi đặt giấy vẽ lên ván vẽ, phái đặt sao cho mép trên của từ giấy song song với mép trên của thân ngang thước chữ T. Hình 1-2: Thước chữ T 1.

Bke: Êke dùng đề vẽ thường là một bộ hai chiếc, một chiếc có hình một tam giác vuông cân gọi là êke 45C và chiếc kia có hình một nửa tam giác đều gọi là êke 60C Êke làm bằng gỗ hoặc chất dẻo. Êke phối hợp với thước chữ T hay thước đẹt để vẽ các đường thăng đứng. hay đường xiên. Dùng 2 éke trượt lên nhau để vẽ các đường song song.

Khi vạch các đường thẳng bút chỉ hơi nghiêng theo chiều chuyên động. Tuy theo vi tri của nét vẽ (nằm ngang, thẳng đứng hay nằm nghiêng) mà xác định chiều chuyển động của bút. Dùng êke có thể vẽ các góc nhọn 15C, 30C, 459C, 60°C, 75C và các Hình 1 - 3: Êke 1.4, Compa: Compa dùng để vẽ các đường tròn. Compa loại thường dùng để vẽ các đường tròn có đường kính từ 12mm trở lên.

Khi vẽ các đường tròn có đường kính lớn hơn 150mm thì chấp thêm cần nối. Để vẽ đường tròn có đường kính nhỏ hơn 12mm dùng loại compa đặc big Khi vẽ đường tròn cần giữ cho đầu kim và đầu chì vuông góc với mặt giấy. Dùng ngón tay trỏ và ngón tay cái cằm đầu nủm compa và quay đều liên tục theo một chiều nhất định. Compa đo: Compa đo dùng để lấy độ dài đoạn thẳng đặt trên bản vẽ.

Khi đo ta so 2 dau kim ciia compa đúng với 2 mút của đoạn thẳng cần lấy, rồi đặt đoạn thẳng. đó lên bản về bằng cách ấn nhẹ hai đầu kim xuống bản vẽ. Thước cong: Thước cong dùng để vẽ các đường cong không phải là đường cung tròn như clip, đường sin. Khi vẽ, trước hết phải xác định một số điểm thuộc đường cong, sau đó chọn một cung trên thước cong sao cho cung đỏ đi qua một số điểm.

(không ít hơn 3 điểm) của đường cong phải vẽ, lần lượt nối các điểm ta sẽ được đường cong. TIEU CHUAN VIET NAM VE BAN VE: 2. Khé gidy: Được xác định bằng kích thước mép ngoài của bản vẽ. Theo TCVN2 - 74 quy định gồm có các khổ giấy sau: Ký hiệu khổ giấy A0 AI A2 A3 A4 1189 594 594 297 | 297 X60) | gà 841 420 420 210 At 841 at As 420 210 = 297 2“ 1189.

Hình 1 - 4: Khô giấy 2. Khung vẽ và khung tên: Mỗi bản vẽ phải có khung vẽ và khung tên riêng. Khung vẽ: Khung vẽ được kẻ bằng nét cơ bản, cách các mép giấy một khoảng bằng 5mm. Nếu bản vẽ được đóng thành tập thì cạnh trái của khổ giấy là 25mm Hình 1 — 5: Khung về 2.

Khung tên: Khung tên được bố trí ở góc phải phía dưới bản vẽ. Kích thước khung tên gồm có 2 loại: + Loại 1: - Dùng trong trường học. Người vẽ + Người về: Đ ® @ |4 Hình 1- 6: Khung tên dùng trong trường học 1. Tên bản vẽ 6.

Ngày hoàn thành bản về 2. Vật liệu của chỉ tiết 7. Chữ kỷ người kiểm tra 3. Tờ lệ bản về 8.

Ngày kiểm tra 4. Số thứ tự bài tập. ký hiệu bản vẽ 9. Tôn trường lớp c5.

Tên người về + Loại 2: - Dùng trong sản xuất 2 15 10, ie Hình 1- 7: Khung tên dùng trong sản xuất 1: Tên của sản phẩm 3: Ký hiệu của tài liệu .3: Kỹ hiệu của vật li 4: SỐ lượng của chỉ tiết, nhóm, bộ phận sản phẩm. 3: Khối lượng của chỉ tiết, nhóm, bộ phận sản phẩm 6: Tỷ lệ dùng để về 7: Số thứ tự của to 8: Tổng số tờ của tài liệu Tên hay biệt hiệu của cơ quan, xí nghiệp phát hành tài liệu 10: Chức năng của những người đã kỷ vào tài liệu 11: Họ tên những người ký vào tài liệu 12: Chữ ký ay thẳng năm kỷ tài liệu của miễn tờ giấy đỏ trên đó có phần tử được sửa 15 - 19: Các ô trong bảng ghỉ sửa đổi được điền vào theo qu đình 20: Số liệu khác của cơ quan thiết kế 21: Họ tên những người can bản vẽ 22: Ký hiệu khổ giấy 2. Tí lệ: Trên các bản vẽ kỹ thuật tùy theo độ lớn và mức độ phức tạp của vật thể mà hình vẽ của vật thể được phóng to hay thu nhỏ theo một tỷ lệ nhất định. Tỷ lệ là tỳ số giữa kích thước đo được trên hình biểu diễn của bản vẽ với kích thước tương ứng đo được trên vật thể.

Trị số kích thước ghi trên hình biểu diễn không phụ thuộc vào tỷ lệ của hình biểu diễn đó. Trị số kích thước chỉ giá trị thực của kích thước vật thể. Bảng 1-2: Tỷ lệ Tỷ lệ thu nhỏ Ty lệ nguyên hình Tỷ lệ phóng to “Trị số kích thước ghi trên hình biều diễn không phụ thuộc vào tỷ lệ của hình biểu diễn đó.
