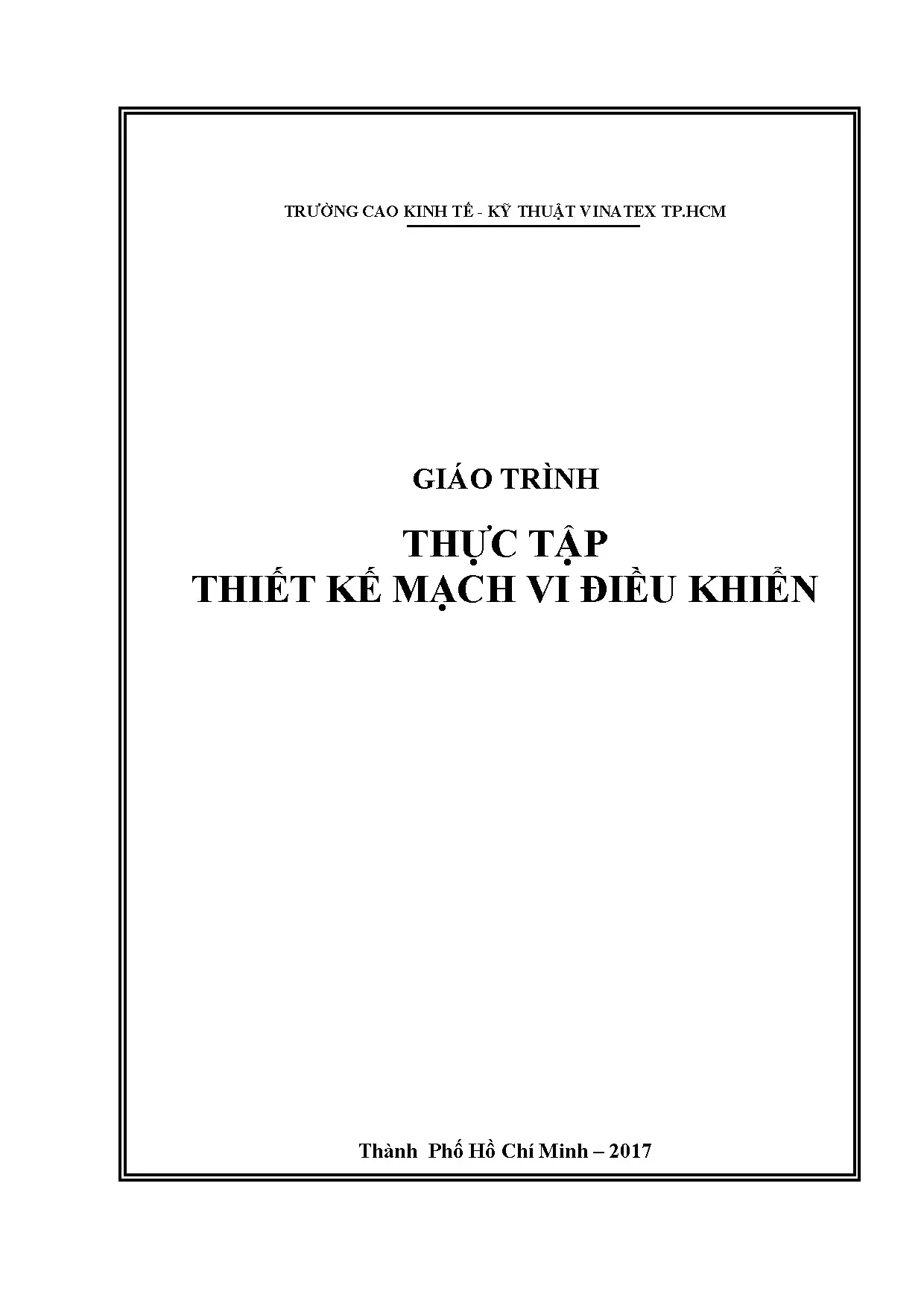

Giáo Trình Thực Tập Thiết Kế Mạch Vi Điều Khiển Bằng ORCAD

Giáo trình thực tập thiết kế mạch vi điều khiển tại trường CĐ Kinh tế Kỹ thuật Vinatex TP HCM cung cấp kiến thức và kỹ năng thiết thực cho sinh viên.

Trường đại học

Trường Cao Kinh Tế - Kỹ Thuật Vinatex Tp.Hcm

Người đăng

Ẩn danh

Thể loại

giáo trình

2017

94
2
0

Phí lưu trữ

35 Point

Tóm tắt

I. Tổng quan về giáo trình thực tập thiết kế mạch vi điều khiển

Giáo trình thực tập thiết kế mạch vi điều khiển tại Trường Cao đẳng Kinh tế - Kỹ thuật Vinatex TP.HCM cung cấp kiến thức cơ bản và nâng cao về thiết kế mạch điện tử. Chương trình học được xây dựng nhằm giúp sinh viên nắm vững các công cụ và phần mềm thiết kế mạch, đặc biệt là ORCAD. Nội dung giáo trình không chỉ dừng lại ở lý thuyết mà còn bao gồm các bài thực hành cụ thể, giúp sinh viên có thể áp dụng kiến thức vào thực tế.

1.1. Mục tiêu của giáo trình thực tập thiết kế mạch vi điều khiển

Mục tiêu chính của giáo trình là trang bị cho sinh viên những kỹ năng cần thiết để thiết kế và chế tạo mạch vi điều khiển. Sinh viên sẽ được học cách sử dụng phần mềm ORCAD để vẽ sơ đồ nguyên lý và chuyển đổi sang mạch in.

1.2. Nội dung chính của giáo trình

Giáo trình bao gồm các phần như: giới thiệu về ORCAD, hướng dẫn thiết kế mạch nguyên lý, chuyển đổi sang mạch in và thực hiện các bài thực hành cụ thể. Mỗi phần đều có hướng dẫn chi tiết và ví dụ minh họa.

II. Thách thức trong thiết kế mạch vi điều khiển

Thiết kế mạch vi điều khiển không chỉ đơn thuần là việc sử dụng phần mềm mà còn đòi hỏi sự hiểu biết sâu sắc về các linh kiện điện tử và cách thức hoạt động của chúng. Một trong những thách thức lớn nhất là việc lựa chọn linh kiện phù hợp và đảm bảo tính chính xác trong thiết kế. Ngoài ra, việc chuyển đổi từ sơ đồ nguyên lý sang mạch in cũng có thể gặp phải nhiều khó khăn.

2.1. Khó khăn trong việc lựa chọn linh kiện

Việc lựa chọn linh kiện phù hợp cho mạch vi điều khiển là rất quan trọng. Các linh kiện cần phải tương thích với nhau và đáp ứng được yêu cầu kỹ thuật của mạch. Điều này đòi hỏi sinh viên phải có kiến thức vững về các thông số kỹ thuật của linh kiện.

2.2. Vấn đề trong quá trình chuyển đổi sang mạch in

Quá trình chuyển đổi từ sơ đồ nguyên lý sang mạch in có thể gặp phải nhiều lỗi. Sinh viên cần phải kiểm tra kỹ lưỡng các thông số và đảm bảo rằng tất cả các kết nối đều chính xác trước khi tiến hành in mạch.

III. Phương pháp thiết kế mạch vi điều khiển hiệu quả

Để thiết kế mạch vi điều khiển hiệu quả, sinh viên cần nắm vững các bước cơ bản trong quy trình thiết kế. Việc sử dụng phần mềm ORCAD một cách thành thạo sẽ giúp sinh viên tiết kiệm thời gian và nâng cao chất lượng sản phẩm. Các phương pháp thiết kế mạch hiện đại cũng cần được áp dụng để tối ưu hóa quy trình.

3.1. Hướng dẫn sử dụng phần mềm ORCAD

Phần mềm ORCAD là công cụ thiết kế mạch điện tử mạnh mẽ. Sinh viên cần được hướng dẫn chi tiết về cách sử dụng các tính năng của phần mềm, từ việc vẽ sơ đồ nguyên lý đến việc xuất ra mạch in.

3.2. Các bước thiết kế mạch vi điều khiển

Quy trình thiết kế mạch vi điều khiển bao gồm các bước như: vẽ sơ đồ nguyên lý, kiểm tra thiết kế, chuyển đổi sang mạch in và thực hiện các bài thực hành. Mỗi bước đều cần được thực hiện cẩn thận để đảm bảo chất lượng sản phẩm.

IV. Ứng dụng thực tiễn của mạch vi điều khiển

Mạch vi điều khiển có ứng dụng rộng rãi trong nhiều lĩnh vực như tự động hóa, điều khiển thiết bị điện tử, và các hệ thống nhúng. Việc thiết kế và chế tạo mạch vi điều khiển không chỉ giúp sinh viên hiểu rõ hơn về lý thuyết mà còn tạo ra sản phẩm thực tế có giá trị.

4.1. Ứng dụng trong tự động hóa

Mạch vi điều khiển được sử dụng trong các hệ thống tự động hóa như điều khiển đèn, quạt, và các thiết bị điện tử khác. Việc thiết kế mạch vi điều khiển cho các ứng dụng này giúp sinh viên có cơ hội thực hành và áp dụng kiến thức vào thực tế.

4.2. Ứng dụng trong các hệ thống nhúng

Mạch vi điều khiển cũng được sử dụng trong các hệ thống nhúng như robot, thiết bị y tế, và các sản phẩm công nghệ cao khác. Sinh viên sẽ được trải nghiệm thực tế qua các dự án thiết kế mạch vi điều khiển cho các ứng dụng này.

V. Kết luận và tương lai của thiết kế mạch vi điều khiển

Thiết kế mạch vi điều khiển là một lĩnh vực đang phát triển mạnh mẽ và có nhiều tiềm năng trong tương lai. Với sự phát triển của công nghệ, các phương pháp thiết kế mạch cũng sẽ ngày càng trở nên hiện đại và hiệu quả hơn. Sinh viên cần tiếp tục cập nhật kiến thức và kỹ năng để đáp ứng nhu cầu của thị trường.

5.1. Tương lai của thiết kế mạch vi điều khiển

Với sự phát triển không ngừng của công nghệ, thiết kế mạch vi điều khiển sẽ ngày càng trở nên quan trọng. Các công nghệ mới như IoT và AI sẽ mở ra nhiều cơ hội cho sinh viên trong lĩnh vực này.

5.2. Cơ hội nghề nghiệp trong lĩnh vực thiết kế mạch

Sinh viên tốt nghiệp với kiến thức về thiết kế mạch vi điều khiển sẽ có nhiều cơ hội nghề nghiệp trong các công ty công nghệ, tự động hóa và sản xuất thiết bị điện tử. Việc nắm vững các kỹ năng thiết kế mạch sẽ giúp sinh viên nổi bật trong thị trường lao động.

16/07/2025
Giáo trình thực tập thiết kế mạch vi điều khiển trường cđ kinh tế kỹ thuật vinatex tp hcm

Trích đoạn nội dung tài liệu

Chương 1 GIỚI THIỆU VỀ ORCAD VÀ MẠCH IN ORCAD là một công cụ thiết kế mạch điện tử đơn giản và phổ biến. Cũng có rất nhiều phần mềm thiết kế mạch điện tử khác, tuy nhiên, phần mềm này được sử dụng, vì bộ công cụ này được đánh giá là khá mạnh. Nhược điểm lớn nhất là phần mềm ORCAD không cung cấp miễn phí, nhược điểm thứ hai là bộ phần mềm ORCAD hỗ trợ quá nhiều, vì vậy nó khá nặng. Tuy vậy, các thư viện linh kiện của ORCAD có thể coi là mạnh nhất cho đến nay, và hầu hết các nhà sản xuất linh kiện điện tử đều cung cấp các add-in thư viện linh kiện cho ORCAD.

Trong tài liệu hướng dẫn này, nội dung sẽ được trình bày từng bước đơn giản, để các bạn có thể thực hiện một mạch nguyên lý bằng ORCAD, sau đó hướng dẫn các bạn từng bước để xuất ra thành mạch in, chạy mạch in, điều chỉnh mạch in, cuối cùng là việc làm một mạch in điện tử tại nhà nhưthếnào. Thông qua một ví dụ thiết kế, chế tạo mạch in mạch “Điều chỉnh độ sáng đèn”. Để thiết kế được một mạch để ứng dụng vào một mục đích nào đó. Các bạn phải trải qua một số bước sau: 1.

Vẽ một mạch nguyên lý với ORCAD dùng CAPTURE 2. Chuyển sang mạch in dùng LAYOUT PLUS 3. Làm mạch in. Gắn linh kiện.

Vẽ một mạch nguyên lý với ORCAD dùng CAPTURE Để thiết kế mạch nguyên lý thì các bạn còn cần phải chọn linh kiện cho phù hợp và đòi hỏi một sự chính xác. Nhưng khi thiết kế một mạch nào đấy để xuất ra mạch in trong Layout Plus thì việc chọn linh kiện không yêu cầu sự chính xác. Bạn có thể thay một con điện trở 2 bằng một con tụ điện cũng được nhưng chỉ có một yêu cầu ở đây là các linh kiện thay thế tương đương cho nhau như thế này phải có cùng số chân, nếu không trong Layout sẽ báo lỗi. Xin giới thiệu cho các bạn sơ qua một chút về Capture CIS (Dùng để vẽ sơ đồ mạch nguyên lý).

Một số phím tắt trong sử dụng Orcad: Ctrl + Y : Redo Ctrl + A : Chọn tất cả. Ctrl + Z : Undo Ctrl + E : Properties. Ctrl + U : Phá Group. C : Xem vùng xung quanh mà con chuột chỉ tới.

Shift+ Home: Zoom all. N : Đặt Net Alias. I : Phóng to. Z : Phóng to vùng chọn.

F : Đặt nguồn, đất. Để tạo một Project mới để vẽ bạn làm như sau: Chọn menu File →New →Project. Khi tạo một Project mới, bắt buột phải ghi tên của Project vào trong Name và phải chọn thư mục để lưu Project đó. Còn nếu muốn mở một Project đã thiết kế rồi theo đường dẫn: File →Open →Project.

sẽ thấy một hộp hội thoại xuất hiện để cho phép chọn file cần mở. Để dễ hiểu, chúng ta cùng đi vào các bước thiết kế một mạch điện cụ thể.  Thiết kế mạch nguyên ý, mạch in mạch điều chỉnh độ sáng đèn. 3 Để khởi động chương trình vẽ sơ đồ nguyên lý mạch điện trong Orcad, nhấp chọn Start > Programs > OrCAD Release 9 > Capture Màn hình Orcad Capture xuất hiện Chọn File > New > Project.

Hộp thoại New Project xuất hiện. Tại khung Name nhập tên cần đặt cho mạch vào, tại khung Location nhấp chuột vào nút Browse để chọn đường dẫn cho mạch gửi vào. Chọn xong nhấp OK 4 Trong mạch này gồm có: 1 CẦU DIODE, 3 JACK CẮM 2 CHÂN, 1 TỤ PHÂN CỰC, 1 DIODE ZENER, 6 ĐIỆN TRỞ, 1 QUANG TRỞ, 1 BIẾN TRỞ, 4 TRANSISTOR, 1 TRIAC, 2 CHÂN MASS Để lấy linh kiện ra từ thư viện, nhấp chọn Place > Part… hay tổ hợp phím Shift + P trên bàn phím Hộp thoại Place Part xuất hiện, tiến hành lấy những linh kiện từ trong thư viện ra, nhấp chuột vào nút Add Library… 5 Hộp thoại Browse File xuất hiện, tại khung Look in nhấp chuột vào mũi tên hướng xuống để chọn thư mục Library trong Orcad. Tại khung bên dưới nhấp chọn mục Discrete.

Chọn xong nhấp Open Hộp thoại Place Part lại xuất hiện tại khung Libraries thấy xuất hiện mục DISCRETE, nhấp chọn mục này. Tại khung Part nhấp chuột vào thanh cuộn bên 6 phải, nhấp chọn tên R. chọn xong nhấp OK, di chuyển con trỏ ra màn hình làm việc và nhấp chuột tại những vị trí khác nhau để chọn vị trí, số lượng linh kiện. Để lấy quang trở chọn Place > Part… hộp thoại Place Part xuất hiện, nhấp chọn R2, chọn xong nhấp OK và di chuyển con trỏ ra màn hình làm việc để nhấp chọn vị trí quang trở.

Để lấy biến trở chọn Place > Part… hộp thoại Place Part xuất hiện, nhấp chọn Resistor Var 2, chọn xong nhấp OK và di chuyển con trỏ ra màn hình làm việc để nhấp chọn vị trí linh kiện. 7 Để lấy cầu diode chọn Place > Part… hộp thoại Place Part xuất hiện, nhấp chọn RB152, chọn xong nhấp OK và di chuyển con trỏ ra màn hình làm việc để nhấp chọn vị trí cầu diode. Để lấy tụ phân cực chọn Place > Part… hộp thoại Place Part xuất hiện, nhấp chọn Capacitor Pol, chọn xong nhấp OK và di chuyển con trỏ ra màn hình làm việc để nhấp chọn vị trí tụ. 8 Muốn lấy diode zener, chọn Place > Part… hộp thoại Place Part xuất hiện, nhấp chọn Diode Zener chọn xong nhấp OK và di chuyển con trỏ ra màn hình làm việc dể nhấp chọn vị trí zener.

Để lấy TRIAC, chọn Place > Part… hộp thoại Place Part xuất hiện, nhấp chọn T2323 chọn xong nhấp OK và di chuyển con trỏ ra màn hình làm việc dể nhấp chọn vị trí triac. 9 Để lấy các chân cắm, chọn Place > Part… hộp thoại Place Part xuất hiện, nhấp chọn Add Library… Hộp thoại Browse File xuất hiện, nhập chuột vào thanh cuộn bên dưới để tìm và chọn mục Connector. Chọn xong nhấp OK 10 Hộp thoại Place Part xuất hiện, tại khung Libraries nhập chọn mục CONNECTOR. Tại khung Part nhập chọn chân cắm cần, ở đây ta nhập chuột vào tên CON2.

Chọn xong nhập OK và di chuyển con trỏ ra màn hình làm việc rồi nhấp chọn vị trí, số lượng chân cắm mong muốn. Để lấy các Transistor, chọn Place > Part… Hộp thoại Place Part xuất hiện, nhấp chọn Add Library… Hộp thoại Browse File xuất hiện, nhấp chuột vào thanh cuốn bên dưới để tìm và chọn mục Transistor. Chọn xong nhấp OK 11 Hộp thoại Place Part xuất hiện, tại khung Libraries nhấp chọn mục TRANSISTOR. Tại khung Part nhấp chọn loại Transistor ta cần, ở đây ta nhấp chuột vào tên 2N3904.

Chọn xong nhấp OK và di chuyển chon trỏ màn hình làm việc rồi nhấp chọn vị trí, số lượng transistor. Để lấy chân mass cho mạch, hãy nhấp chuột vào biểu tượng Play ground trên thanh công cụ. Hộp thoại Place ground xuất hiện, tại khung Symbol nhấp chọn tên GND_POWER/CAPSYM. Chọn xong nhấp OK và di chuyển con trỏ ra màn hình làm việc rồi nhấp chọn vị trí số lượng Mass cần cho mạch.

Sau khi tất cả linh kiện đã được lấy ra màn hình làm việc, để hình dạng linh kiện không xuất hiện ngay tại con trỏ chuột nữa, nhấp chuột vào biểu tượng Select trên thanh công cụ. 12 Tất cả linh kiện đã được lấy ra màn hình làm việc như sau: Tieáp tuïc tieán haønh saép xeáp linh kieän. Muoán di chuyeån linh kieän, chæ vieäc nhaáp chuoät vaøo bieåu töôïng linh kieän vaø reâ chuoät. Muoán quay linh kieän ñoái xöùng qua truïc ñöùng, chæ vieäc nhaáp choïn linh kieän roài nhaáp phaûi chuoät.

Moät cöûa soå xuaát hieän, nhaáp chuoät vaøo Mirror Horizontally hay nhaán phím H treân baøn phím. Muoán quay linh kieän moät goùc 90o, chæ vieäc nhaáp choïn linh kieän roài nhaáp phaûi chuoät, moät cöûa soå xuaát hieän, nhaáp chuoät vaøo Rotate hay nhaán phím R treân baøn phím. Muoán quay linh kieän ñoái xöùng qua truïc naèm ngang, nhaáp choïn linh kieän roài nhaáp phaûi chuoät. Moät cöûa soå xuaát hieän, nhaáp chuoät vaøo Mirror Vertically hay nhaán phím V treân baøn phím.

13 Trong khi di chuyeån, coù khi hai chaân linh kieän chaïm nhau. Hoäp thoaïi OrCAD Capture xuaát hieän raèng neáu baïn muoán noái hai chaân linh kieän naøy vôùi nhau thì baïn nhaáp chuoät vaøo nuùt OK. Neáu khoâng muoán noái thì cuõng nhaáp chuoät vaøo nuùt OK roài nhaáp chuoät vaøo bieåu töôïng Undo treân thanh coâng cuï ñeå di chuyeån laïi. Khi di chuyeån caùc linh kieän theo sô ñoà nguyeân lyù, caùc linh kieän ñöôïc saép xeáp nhö sau Tieán haønh noái chaân caùc linh kieän theo sô ñoà nguyeân lyù.

Nhaáp choïn Place > Wire treân thanh coâng cuï. Con troû chuoät thay ñoåi thaønh hình chöõ thaäp, nhaáp chuoät taïi chaân linh kieän caàn noái roài di chuyeån con troû ñeán chaân linh kieän caàn noái vôùi noù vaø nhaáp chuoät. 14 Cöù theá tieáp tuïc cho ñeán khi taát caû caùc linh kieän ñöôïc noái theo sô ñoà nguyeân lyù sau: Ñeå thay ñoåi giaù trò linh kieän, nhaáp ñuùp chuoät vaøo giaù trò linh kieän. Hoäp thoaïi Display Properties xuaát hieän, taïi khung Value, nhaäp giaù trò caàn ñaët cho linh kieän.

Nhaäp giaù trò xong nhaáp OK. 15 Sau khi thay ñoåi giaù trò linh kieän xong ta coù sô ñoà nguyeân lyù hoaøn chænh nhö sau: 16 2. Chuyển sang mạch in Ñeå kieåm tra loãi cho sô ñoà nguyeân lyù vaø chuyeån sang sô ñoà maïch in, nhaáp chuoät vaøo bieåu töôïng Minimize ôû goùc phaûi phía treân maøn hình. Maøn hình nhö sau xuaát hieän, taïi khung beân traùi nhaáp choïn trang PAGE1.

Sau ñoù nhaáp chuoät vaøo bieåu töôïng Design rules check treân thanh coâng cuï ñeå kieåm tra loãi. Hoäp thoaïi Design Rules Check xuaát hieän, nhaáp chuoät vaøo nuùt OK ñeå tieán haønh kieåm tra. Neáu khoâng thaáy thoâng baùo gì nghóa laø maïch khoâng coù loãi. 17 Tieáp tuïc taïo taäp tin coù ñuoâi .mnl ñeå thieát keá maïch in.

Nhaáp chuoät vaøo bieåu töôïng Create netlist treân thanh coâng cuï. Hoäp thoaïi Create netlist xuaát hieän, nhaáp chuoät vaøo Layout, taïi khung Netlist File coù theå nhaáp chuoät vaøo nuùt Browse ñeå choïn ñöôøng daãn cho taäp tin ñöôïc göûi vaøo. Choïn xong nhaáp OK, (khuyeân khoâng neân nhaáp chuoät vaøo nút Browse ñeå thay ñoåi ñöôøng daãn). 18 Hoäp thoaïi OrCAD Capture xuaát hieän, ta nhaáp chuoät vaøo nuùt OK ñeå tieáp tuïc.

Ta chuyeån sang cheá ñoä thieát keá maïch in baèng caùch choïn Start > Programs > OrCAD Release 9 > Layuot Plus. Maøn hình thieát keá maïch in xuaát hieän, nhaáp chuoät vaøo File > New ñeå môû moät File môùi. Hoäp thoaïi Load Template File xuaát hieän, nhaáp chuoät vaøo nuùt Open. 19 Hoäp thoaïi Load Netlist Source xuaát hieän, nhaáp choïn teân maïch caàn thieát keá maïch in.

Choïn xong nhaáp Open. Hoäp thoaïi Save File As xuaát hieän, taïi khung File name, nhaäp teân caàn ñaët cho maïch in (tuøy choïn). Nhaäp xong nhaáp chuoät vaøo nuùt Save. 20 Sau moät thôøi gian chôø ñôïi, hoäp thoaïi nhö sau xuaát hieän.
