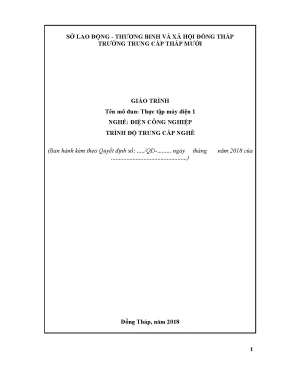

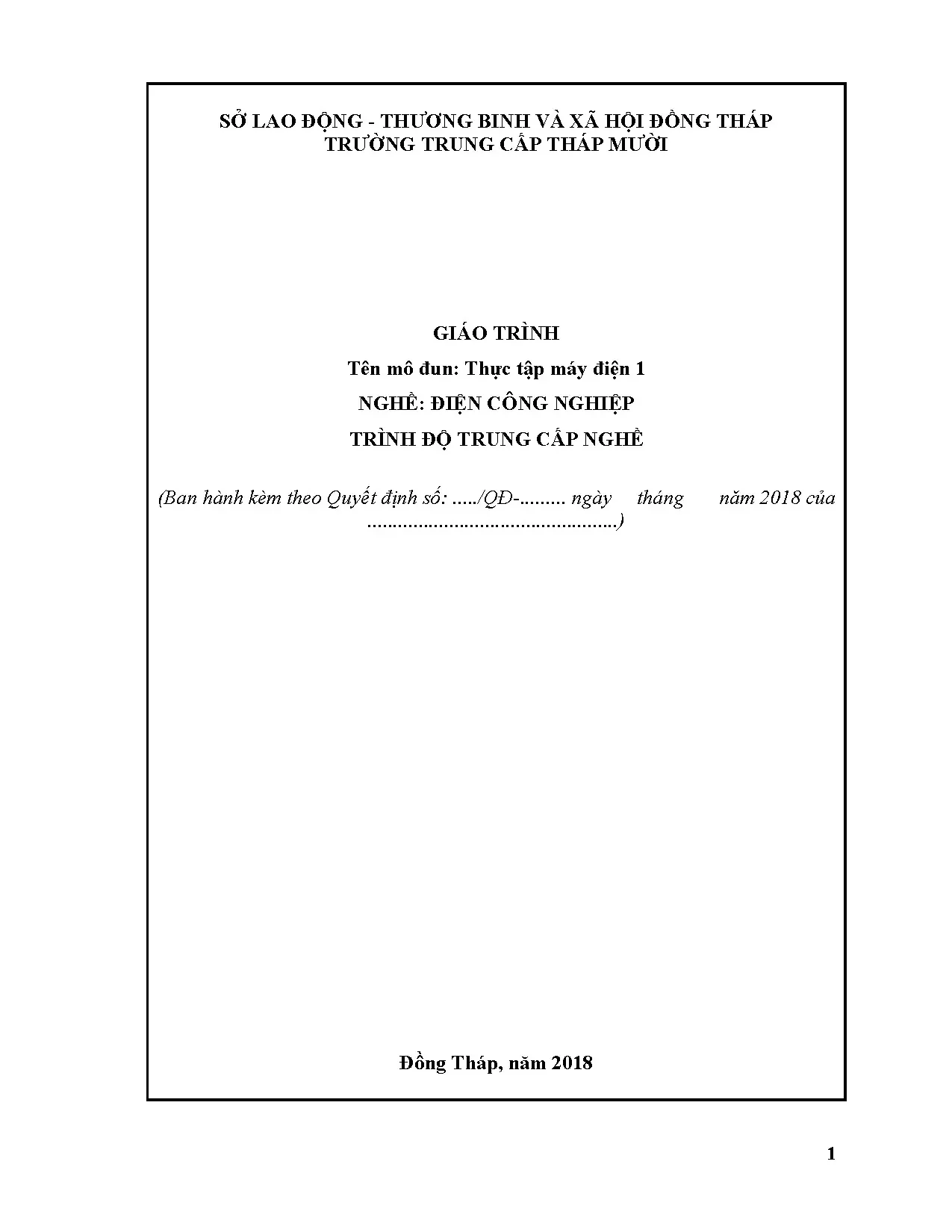

THÔNG TIN THƯ MỤC VÀ TỔNG QUAN HỌC THUẬT: GIÁO TRÌNH THỰC TẬP MÁY ĐIỆN 1

  • Tên mô-đun: Thực tập máy điện 1
  • Mã mô-đun: M14
  • Nghề đào tạo: Điện công nghiệp
  • Trình độ đào tạo: Trung cấp nghề / Cao đẳng nghề
  • Cơ quan ban hành: Trường Trung cấp Tháp Mười – Sở Lao động - Thương binh và Xã hội tỉnh Đồng Tháp (Năm ban hành: 2018)
  • Ban biên soạn: Đặng Thanh Tâm (Chủ biên), Huỳnh Hoàng Giang, Võ Duy Linh

Tổng quan về giáo trình

Giáo trình Thực tập máy điện 1 (Mã mô-đun: M14) là tài liệu đào tạo chuyên môn bắt buộc trong chương trình đào tạo nghề Điện công nghiệp trình độ Trung cấp và Cao đẳng nghề. Giáo trình được thiết kế với tổng thời lượng 150 giờ, trong đó phân bổ gồm 30 giờ lý thuyết chuyên ngành, 104 giờ thực hành thao tác xưởng và 16 giờ kiểm tra, đánh giá định kỳ. Trong tiến trình đào tạo, mô-đun được bố trí học sau các môn học cơ sở là Mạch điện và mô-đun Thực tập thiết bị điện gia dụng, đóng vai trò làm cầu nối chuyển tiếp từ kiến thức lý thuyết mạch từ - điện trường sang kỹ năng gia công, sửa chữa và chế tạo thiết bị điện công nghiệp.

Mục tiêu học tập của giáo trình được xác định cụ thể trên ba phương diện:

  • Kiến thức: Trang bị các bước tính toán thông số dây quấn cho máy biến áp một pha và động cơ không đồng bộ; trình bày phương pháp lập sơ đồ trải dây quấn cho động cơ điện một pha, ba pha và máy phát điện.
  • Kỹ năng: Tính toán chính xác số vòng, đường kính dây dẫn, chọn khuôn quấn; vẽ đúng sơ đồ khai triển dây quấn một lớp và hai lớp; thực hiện thuần thục các thao tác công nghệ tháo dỡ, cách điện rãnh, quấn bối dây, vào dây, nêm rãnh, đấu nối nhóm bối dây, kiểm tra thông mạch và xác định cực tính đạt tiêu chuẩn kỹ thuật.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện ý thức chấp hành quy trình kỹ thuật, an toàn lao động, vệ sinh công nghiệp và tính toán vật tư chính xác trong môi trường sản xuất.

Cấu trúc giáo trình tiếp cận theo mô hình tích hợp giữa tính toán lý thuyết công nghệ và thực hành từng bước. Giáo trình đi từ nghiên cứu đặc tính vật liệu điện, phương pháp tính toán kết cấu lõi thép đến quy trình thi công cơ - điện thực tế trên các đối tượng máy điện tĩnh (máy biến áp) và máy điện quay (động cơ không đồng bộ rôto lồng sóc).

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình gồm 6 bài học chuyên đề và 1 nội dung ôn tập thực hành, được phân bố theo tiến trình sư phạm kỹ thuật:

[Bài 1: Vật liệu máy điện] (4h)
[Bài 2: Quấn dây Máy biến áp 1 pha] (20h)
[Bài 3: Vẽ sơ đồ Động cơ 3 pha rôto lồng sóc] (16h)
[Bài 4: Quấn dây Động cơ 3 pha rôto lồng sóc] (56h)
[Bài 5: Vẽ sơ đồ Động cơ 1 pha rôto lồng sóc] (10h)
[Bài 6: Quấn dây Động cơ 1 pha rôto lồng sóc] (40h)
[Ôn tập & Đánh giá mô-đun] (4h TH + 16h Kiểm tra)

  • Bài 1: Sử dụng các vật liệu dùng trong máy điện (4 giờ lý thuyết): Khái quát và phân loại ba nhóm vật liệu cơ bản gồm vật liệu cách điện (phân loại theo trạng thái vật lý khí - lỏng - rắn, thành phần hóa học hữu cơ/vô cơ, và cấp chịu nhiệt $Y, A, E, B, F, H, C$ từ $90^\circ\text{C}$ đến trên $180^\circ\text{C}$); vật liệu dẫn điện (tính toán điện trở $R$, điện dẫn $G = 1/R$, điện trở suất $\rho = R \cdot S / l$ và mật độ dòng điện); vật liệu dẫn từ (hệ số từ thẩm $\mu$, đường cong từ hóa cơ bản $B = f(H)$, vật liệu sắt từ, thép lá Silic kỹ thuật điện có $\mu_{max} = 15.000$ và siêu hợp kim từ tính có $\mu_{max} = 280.000$).

  • Bài 2: Quấn dây máy biến áp 1 pha công suất nhỏ (20 giờ: 2 giờ LT, 16 giờ TH, 2 giờ KT): Hướng dẫn quy trình 6 bước tính toán thiết kế máy biến áp dùng lõi thép $E - I$:

    • Bước 1: Đo kích thước hình học lõi thép ($a, b, c, h$) bằng thước kẹp (độ chính xác 1/50 mm), tính tiết diện trụ giữa $A_t = a \cdot b$ và khối lượng thép $W_{fer} = 46{,}8 \cdot a \cdot b$.
    • Bước 2: Xác định số vòng dây trên một vôn cảm ứng $n_v = 45 / (B \cdot A_t)$ với cảm ứng từ $B = 1{,}0 \div 1{,}2\text{ T}$ (tôn cán nóng) hoặc $B = 1{,}4 \div 1{,}6\text{ T}$ (tôn cán lạnh).
    • Bước 3: Tính số vòng dây sơ cấp $N_1 = U_1 \cdot n_v$ và thứ cấp $N_2 = (1{,}05 \div 1{,}1) \cdot U_2 \cdot n_v$.
    • Bước 4: Tính diện tích cửa sổ lõi thép $A_{cs} = c \cdot h = 0{,}75 \cdot a^2$, chọn mật độ dòng điện $J = 4 \div 5\text{ A/mm}^2$, kiểm tra hệ số lấp đầy cửa sổ $K_l = 0{,}36 \div 0{,}46$, tính đường kính dây trần và đường kính có men bọc $d_{cđ} = d + 0{,}05\text{ mm}$.
    • Bước 5: Ước lượng công suất biểu kiến $S_2 = U_2 \cdot I_2$.
    • Bước 6: Tính số vòng trên một lớp $SV/\text{lớp} = (H_{hd} / d_{cđ}) \cdot K_{quấn}$ và số lớp dây $SL$, kiểm tra bề dày cách điện lớp ($e_{c1}, e_{c2}$) và hệ số lấp đầy cửa sổ $K_{lcs} = e / c = 0{,}75 \div 0{,}82$. Phần thi công hướng dẫn kỹ thuật gia công khuôn gỗ/khuôn giấy cách điện presspahn, gá lắp bàn quấn tay (tỉ số truyền $1/1, 1/5, 1/10$), quấn dây, lót cách điện lớp, lót cách điện gập mí mép bìa, định vị đầu ra bằng băng vải/băng keo, hàn nối dây mềm, luồn gen cách điện amiăng và ghép xen kẽ các lá thép $E - I$.

  • Bài 3: Vẽ sơ đồ dây quấn động cơ không đồng bộ ba pha rôto lồng sóc (16 giờ: 4 giờ LT, 10 giờ TH, 2 giờ KT): Trang bị hệ thống ký hiệu và công thức xây dựng sơ đồ trải dây stator:

    • Bước cực từ: $\tau = Z / 2p$ (tính theo số rãnh).
    • Góc lệch điện giữa hai rãnh liên tiếp: $\alpha_đ = 180^\circ / \tau$.
    • Số rãnh mỗi pha dưới một cực từ: $q = Z / (2p \cdot m) = \tau / 3$.
    • Khoảng cách đầu vào giữa hai pha liên tiếp: khoảng cách rãnh $= 120^\circ / \alpha_đ$.
    • Phương pháp thiết kế các kiểu quấn: Dây quấn đồng khuôn tập trung một lớp bước đủ ($y = \tau$); Dây quấn đồng tâm tập trung một lớp (bố trí một mặt phẳng hoặc hai mặt phẳng); Dây quấn xếp kép hai lớp bước ngắn ($y_{min} = \frac{2}{3}\tau \le y \le y_{max} = \tau - 1$). Hướng dẫn phương pháp lập bảng số xác định tọa độ các nhóm bối dây cho từng pha và quy tắc đấu cực thật (đầu nối đầu, cuối nối cuối) khi số nhóm bối bằng $2p$, hoặc đấu cực giả (cuối nối đầu) khi số nhóm bối bằng $p$.

  • Bài 4: Quấn dây động cơ không đồng bộ ba pha rôto lồng sóc (56 giờ: 8 giờ LT, 42 giờ TH, 6 giờ KT): Triển khai quy trình kỹ thuật sửa chữa 9 công đoạn:

    1. Ghi nhận thông số nhãn máy ($P_m, U_đ, I_m, n, f, \cos\varphi$).
    2. Khảo sát và vẽ lại sơ đồ trải dây quấn cũ.
    3. Chặt đứt một bên đầu bối dây bằng máy dứt dây hoặc đục cơ khí chuyên dụng.
    4. Dùng kìm/vít nạy rút bối dây cháy ra khỏi rãnh stator.
    5. Thu thập số liệu kỹ thuật: đếm số vòng bối dây, xác định số sợi chập song song, đo đường kính dây bằng Panme.
    6. Vệ sinh sạch rãnh stator (dùng lưỡi cưa sắt mài bén cạo sạch verni cháy, thổi sạch bằng khí nén), cắt và lót cách điện rãnh 2 lớp (lớp mica nằm dưới không gập mí, lớp giấy presspahn nằm trên gập mí hai đầu).
    7. Làm khuôn quấn theo kích thước bối dây thực tế.
    8. Lồng dây vào rãnh, nêm rãnh bằng thanh tre vót nhẵn, định hình bối dây đầu cuộn bằng búa nhựa qua đệm gỗ.
    9. Đấu nối các nhóm bối theo sơ đồ, bọc gen chịu nhiệt mối hàn, bó đai dây stator, đo thông mạch và thử điện trở cách điện bằng Ohm kế/Megohmmeter, xác định cực tính các đầu dây ra ($A-X, B-Y, C-Z$).

  • Bài 5: Vẽ sơ đồ dây quấn động cơ không đồng bộ một pha rôto lồng sóc (10 giờ: 4 giờ LT, 4 giờ TH, 2 giờ KT): Nguyên lý bố trí dây quấn stator động cơ 1 pha gồm cuộn làm việc (cuộn chính) và cuộn khởi động (cuộn phụ) đặt lệch nhau $90^\circ$ điện trong không gian; cách tính toán phân bổ số rãnh cho cuộn chính và cuộn phụ; phương pháp vẽ sơ đồ trải dây quấn đồng tâm và đồng khuôn một pha.

  • Bài 6: Quấn dây động cơ không đồng bộ một pha (40 giờ: 8 giờ LT, 28 giờ TH, 4 giờ KT): Thực hành quy trình tháo dỡ, làm sạch rãnh, lót cách điện, quấn bối dây cuộn chính - cuộn phụ, lồng dây, nêm miệng rãnh, cách điện giữa hai pha chính - phụ, đấu nối dây dẫn ra bảng cực, đấu mạch tụ điện khởi động/ngậm, đo kiểm tra cách điện và vận hành thử nghiệm.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố hệ thống lý thuyết định lượng và nguyên lý kỹ thuật điện:

  • Định luật điện từ và cơ chế dẫn điện: Dẫn xuất định luật Ôm vi phân dựa trên chuyển động của điện tử trong điện trường ($i = n_0 \cdot e \cdot u \cdot S \cdot E$); bản chất của dòng điện phân tử Ampe giải thích hiện tượng nhiễm từ; mối quan hệ giữa cảm ứng từ $B$, cường độ từ trường $H$ và hệ số từ thẩm $\mu$.
  • Nguyên lý tính toán máy điện tĩnh: Mối liên hệ giải tích giữa điện áp cảm ứng, tần số lưới ($f = 50\text{ Hz}$), tiết diện lõi thép ($A_t$), mật độ từ thông ($B$) và số vòng dây ($N$).
  • Lý thuyết từ trường quay phân tán: Sự hình thành từ trường quay sóng điều hòa trong khe hở không khí nhờ hệ thống dây quấn phân tán 3 pha lệch pha không gian $120^\circ$ và dây quấn 1 pha lệch pha $90^\circ$; cơ sở toán học của việc rút ngắn bước quấn ($\beta = y / \tau < 1$) nhằm triệt tiêu sóng hài bậc cao, tiết kiệm đồng và giảm tiếng ồn điện từ.

Kỹ năng phát triển

  • Kỹ năng tính toán và phân tích kỹ thuật: Đo đạc kích thước cơ khí chính xác bằng thước kẹp (sai số $1/50\text{ mm}$), panme đo đường kính dây men; tính toán cân bằng dung lượng mạch từ, mật độ dòng điện $J$, hệ số lấp đầy cửa sổ $K_l$; chuyển đổi quy đổi bảng số khi gặp giá trị rãnh âm hoặc giá trị vượt quá tổng số rãnh $Z$ của stator.
  • Kỹ năng đọc và thiết kế bản vẽ công nghệ: Đọc hiểu và vẽ sơ đồ khai triển trải phẳng (dạng đồng khuôn, đồng tâm một/hai mặt phẳng, xếp kép hai lớp) cho các tổ hợp thông số cực rãnh khác nhau ($Z = 18, 24, 36$; $2p = 2, 4, 6$).
  • Kỹ năng thực hành chế tạo và sửa chữa cơ - điện: Thao tác sử dụng dụng cụ cơ khí cầm tay (búa nhựa, dao cạo rãnh, dưỡng đo khuôn); kỹ thuật gá lắp và quay quấn trên bàn quấn cơ; thao tác lồng từng sợi dây vào rãnh hẹp; kỹ thuật gập mí giấy cách điện presspahn; nêm chèn thanh tre định hình miệng rãnh; kỹ thuật cạo men, xi chì, hàn nối mềm và bọc gen cách điện; quy trình sử dụng đồng hồ đo cách điện kiểm tra độ an toàn xuất xưởng.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình đào tạo kỹ năng nghề tích hợp (Integrated Vocational Training), kết hợp chặt chẽ giữa giờ học lý thuyết công nghệ và giờ luyện tập thao tác tại xưởng thực hành:

Nội dung đào tạo Tổng số giờ Giờ Lý thuyết Giờ Thực hành Giờ Kiểm tra
Bài 1: Sử dụng các vật liệu dùng trong máy điện 4 4 0 0
Bài 2: Quấn dây máy biến áp 1 pha công suất nhỏ 20 2 16 2
Bài 3: Vẽ sơ đồ dây quấn ĐCKĐB 3 pha rôto lồng sóc 16 4 10 2
Bài 4: Quấn dây ĐCKĐB 3 pha rôto lồng sóc 56 8 42 6
Bài 5: Vẽ sơ đồ dây quấn ĐCKĐB 1 pha rôto lồng sóc 10 4 4 2
Bài 6: Quấn dây ĐCKĐB 1 pha 40 8 28 4
Ôn tập mô-đun 4 0 4 0
TỔNG CỘNG 150 30 104 16

Hệ thống bài tập và tình huống công nghệ

  • Bài tập vẽ sơ đồ khai triển: Yêu cầu người học tự xây dựng sơ đồ dây quấn cho các thông số máy cụ thể nêu trong giáo trình:
    1. $Z = 24\text{ rãnh}, 2p = 4$, quấn đồng khuôn tập trung, bước đủ.
    2. $Z = 36\text{ rãnh}, 2p = 4$, quấn đồng khuôn tập trung, bước đủ.
    3. $Z = 36\text{ rãnh}, 2p = 6$, quấn đồng khuôn tập trung, bước đủ.
    4. $Z = 24\text{ rãnh}, 2p = 4$, quấn đồng tâm tập trung hai mặt phẳng.
    5. $Z = 24\text{ rãnh}, 2p = 2$, quấn hai lớp bước ngắn.
    6. $Z = 24\text{ rãnh}, 2p = 4$, quấn hai lớp bước ngắn.
  • Thực hành quy trình xưởng: Người học trực tiếp tiếp nhận máy biến áp và động cơ bị sự cố; tự lập phiếu thu thập số liệu; thực hiện tháo dỡ, gia công bối dây mới, lồng dây vào rãnh, nêm tre, đấu nối đầu dây theo đúng bảng số đã vẽ.
  • Phương pháp kiểm tra, đánh giá: 16 giờ kiểm tra được chia thành các bài đánh giá kỹ năng độc lập sau từng phần:
    • Đánh giá độ chính xác của bản vẽ sơ đồ trải dây quấn.
    • Đánh giá kích thước hình học, độ chặt và tính thẩm mỹ của cuộn dây quấn máy biến áp và đầu bối dây stator.
    • Đo kiểm tra độ cách điện giữa các pha và giữa cuộn dây với vỏ kim loại bằng thiết bị đo chuyên dụng (Megohmmeter).
    • Cấp nguồn đóng điện vận hành không tải, kiểm tra thông số dòng điện không tải $I_0$, điện áp thứ cấp $U_2$ và chiều quay động cơ.
  • Quy tắc an toàn và tự học: Hướng dẫn người học kỹ thuật sử dụng dụng cụ gá kẹp an toàn, bảo hộ lao động khi làm việc với máy đục dây, máy nén khí; bảo quản vật liệu cách điện tránh ẩm mốc; nguyên tắc thu dọn phế liệu đồng, thép và vệ sinh công nghiệp sau ca thực hành.

Điểm nổi bật và cập nhật

  • Tính quy chuẩn và sát thực tế sản xuất: Toàn bộ quy trình tính toán, phương pháp gia công khuôn, quy chuẩn lót cách điện gập mí, nêm tre rãnh stator, và kỹ thuật bó dây đều dựa trên kinh nghiệm đúc kết từ thực tế sản xuất, sửa chữa tại các doanh nghiệp cơ điện và ý kiến phản biện của các thợ bậc cao trong ngành Điện công nghiệp.
  • Chuẩn hóa thông số vật liệu hiện đại: Hệ thống hóa chi tiết các cấp cách điện theo tiêu chuẩn kỹ thuật điện ($Y, A, E, B, F, H, C$), cập nhật vật liệu cách điện màng mỏng, nhựa Bakelit, giấy ép Phenolfocmandehit, Melaminfocmandehit, vec-ni tẩm sấy gốc nhựa Polyeste, Epoxy, Silicon và dây điện từ tráng men chịu nhiệt.
  • Hướng dẫn xử lý các sai số cơ khí và công nghệ đặc thù:
    • Hướng dẫn biện pháp hiệu chỉnh đầu ra dây khi số lớp quấn máy biến áp có giá trị lẻ (tránh hiện tượng cộm dây làm sai lệch kích thước cửa sổ).
    • Quy định sử dụng búa nhựa gõ định hình vuông góc mặt phẳng rải dây qua tấm lót gỗ để bảo vệ màng men cách điện.
    • Phân tích hiện tượng tăng bề dày lõi thép do ba-via mép cắt tôn dập và phương pháp thử nghiệm khuôn thực tế trước khi quấn chính thức.
    • Thuật toán xử lý số thứ tự rãnh khi lập bảng phân bố pha (xử lý khi giá trị tính toán ra số 0, số âm hoặc số vượt quá tổng số rãnh stator $Z$).

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên: Người học hệ Trung cấp nghề, Cao đẳng nghề ngành Điện công nghiệp, Kỹ thuật Điện - Điện tử, Tự động hóa công nghiệp sử dụng làm tài liệu học tập chính thức cho mô-đun M14.
  • Điều kiện tiên quyết: Người học cần hoàn thành khối kiến thức cơ sở về Mạch điện (nắm vững định luật Ohm, định luật Kirchhoff, dòng điện xoay chiều một pha và ba pha, mạch từ) và mô-đun Thực tập thiết bị điện gia dụng.
  • Giảng viên và cán bộ hướng dẫn thực hành: Sử dụng làm giáo trình giảng dạy chuẩn, căn cứ biên soạn giáo án tích hợp, thiết kế phiếu hướng dẫn thực hành từng bước (Job Sheets) và xây dựng bộ tiêu chí đánh giá kỹ năng nghề bậc 2/5 và 3/5.
  • Kỹ thuật viên tại xưởng sửa chữa: Làm tài liệu tra cứu kỹ thuật về phương pháp lập bảng số dây quấn, quy chuẩn kích thước lõi thép $E - I$, bảng cấp cách nhiệt và quy trình kiểm tra cực tính động cơ.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho học sinh, sinh viên trình độ Trung cấp và Cao đẳng nghề Điện công nghiệp, đồng thời phù hợp cho công nhân, kỹ thuật viên bảo trì cơ điện cần tài liệu chuẩn hóa kỹ năng tính toán và quấn dây máy điện.

2. Cần kiến thức nền nào để học?

Người học cần hoàn thành môn Mạch điện và mô-đun Thực tập thiết bị điện gia dụng, có hiểu biết về đại lượng điện xoay chiều, cấu tạo vật liệu dẫn điện/dẫn từ cơ bản và kỹ năng an toàn điện cơ bản.

3. Điểm khác biệt với giáo trình khác?

Giáo trình tập trung vào kỹ năng thực hành công nghệ với thời lượng thực hành chiếm tới 69,3% (104/150 giờ). Tài liệu mô tả chi tiết từng thao tác thủ công tinh xảo như gập mí mép giấy cách điện, kỹ thuật dùng búa nhựa gõ nắn định hình bối dây, cách làm khuôn gỗ/khuôn giấy và quy tắc giải thuật toán bảng số quấn dây.

4. Làm sao để tự học hiệu quả?

Người học cần giải tuần tự các bài tập tính toán thiết kế máy biến áp và vẽ sơ đồ khai triển dây quấn (Bài 3, Bài 5) trên giấy kẻ ô ly trước khi tiến hành thao tác trên mô hình động cơ hoặc máy biến áp thực tế tại xưởng; tuân thủ nghiêm ngặt các bước đo kiểm cách điện trước khi đóng điện.

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình cung cấp hệ thống bảng tra kích thước lõi thép tiêu chuẩn $E - I$, bảng số liệu cấp cách điện $Y - C$, bảng tra hệ số lấp đầy cửa sổ $K_l$, đường cong từ hóa $B = f(H)$ và các mẫu sơ đồ trải dây quấn chuẩn cho động cơ $Z = 18, 24, 36\text{ rãnh}$.

Kết luận

Giáo trình Thực tập máy điện 1 (Mã mô-đun: M14) do Trường Trung cấp Tháp Mười biên soạn là tài liệu đào tạo nghề chuẩn mực, kết hợp logic chặt chẽ giữa cơ sở lý thuyết máy điện và quy trình thao tác công nghệ xưởng. Lộ trình đào tạo được xây dựng khoa học: khởi đầu từ nhận thức vật liệu điện (Bài 1), tiến tới thiết kế chế tạo máy điện tĩnh một pha (Bài 2), làm chủ phương pháp vẽ và quấn dây động cơ không đồng bộ ba pha (Bài 3, Bài 4), và hoàn thiện kỹ năng trên động cơ một pha (Bài 5, Bài 6).

Để mở rộng kiến thức chuyên sâu, người học có thể tham khảo thêm các tiêu chuẩn kỹ thuật quốc gia (TCVN) và tiêu chuẩn Ủy ban Kỹ thuật Điện Quốc tế (IEC) về thử nghiệm máy điện quay, tài liệu thiết kế máy điện chuyên ngành và các quy chuẩn kỹ thuật an toàn điện hiện hành.
