THÔNG TIN HỌC THUẬT VÀ NỘI DUNG GIÁO TRÌNH MÔ ĐUN: KỸ THUẬT ĐO LƯỜNG ĐIỆN

Tổng quan về giáo trình

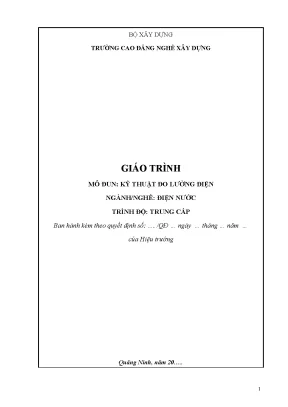

  • Tên tài liệu: Giáo trình Mô đun: Kỹ thuật Đo lường Điện
  • Cơ quan ban hành: Bộ Xây dựng – Trường Cao đẳng Nghề Xây dựng (Quảng Ninh)
  • Năm biên soạn: 2020
  • Chủ biên: Phạm Thúy An
  • Trình độ đào tạo: Trung cấp (Nghề Điện Nước) và tài liệu tham khảo cho các ngành kỹ thuật liên quan

Vị trí môn học trong chương trình đào tạo

Mô đun Kỹ thuật Đo lường Điện là môn học kỹ thuật cơ sở chuyên ngành trong chương trình đào tạo nghề Điện Nước, đồng thời đóng vai trò là học phần kỹ thuật nền tảng cho học viên các ngành: Điện công nghiệp, Điện dân dụng, Kỹ thuật Viễn thông, Kỹ thuật Thông tin, Tự động hóa, Trang thiết bị điện và Tín hiệu Giao thông. Môn học cung cấp cơ sở lý thuyết và kỹ năng thực hành về các phép đo đại lượng điện và không điện ứng dụng trong sản xuất công nghiệp và đời sống.

Mục tiêu học tập (Learning Outcomes)

  • Về kiến thức: Nắm vững các khái niệm cơ bản về đo lường học, phương pháp phân loại và tính toán sai số; hiểu rõ cấu tạo, nguyên lý làm việc và đặc tính kỹ thuật của các cơ cấu đo cơ điện (tương tự) và cơ cấu chỉ thị số; nắm vững phương pháp và sơ đồ đo các đại lượng điện (dòng điện, điện áp, điện trở, điện cảm, điện dung, tần số, công suất, điện năng) cùng các đại lượng không điện.
  • Về kỹ năng: Biết cách lựa chọn phương pháp đo phù hợp với yêu cầu độ chính xác; tính toán các phần tử mở rộng thang đo (điện trở sun, điện trở phụ); thực hiện đúng kỹ thuật ghép nối thiết bị đo vào mạch điện; vận hành thành thạo các loại máy đo thông dụng và gia công, xử lý số liệu đo lường để loại trừ sai số.

Cấu trúc và cách tiếp cận

Giáo trình được biên soạn gồm 5 bài học theo đề cương mô đun, tiếp cận theo cấu trúc logic từ đại cương lý thuyết đo lường, nguyên lý cơ cấu đo, phương pháp đo đại lượng điện, hướng dẫn sử dụng máy đo chuyên dụng đến kỹ thuật đo đại lượng không điện. Nội dung kết hợp chặt chẽ giữa tính toán giải tích mạch đo và ứng dụng thực tiễn trong công tác kiểm tra, vận hành thiết bị điện.

Nội dung kiến thức cốt lõi

+-----------------------------------------------------------------------------+
|               GIÁO TRÌNH MÔ ĐUN: KỸ THUẬT ĐO LƯỜNG ĐIỆN                    |
+-----------------------------------------------------------------------------+
                                       |
    +----------------------------------+----------------------------------+
    |                                  |                                  |
[Bài 1: Đại cương]             [Bài 2: Cơ cấu đo]           [Bài 3: Đo đại lượng điện]
- Định nghĩa phép đo           - Từ điện (PMMC) & Lôgômét    - Đo I, U (DC/AC, Sun, Phụ)
- Biến đổi thẳng & So sánh     - Điện từ & Lôgômét           - Cầu Wheatstone, Kelvin
- Lý thuyết sai số (Gauss)     - Điện động & Lôgômét         - Cầu Maxwell, Hay (L, C)
- Triệt tiêu sai số hệ thống   - Cảm ứng (Công tơ)           - Đo f, P (1 pha/3 pha), W
                                       |
                                       +----------------------------------+
                                       |                                  |
                        [Bài 4: Máy đo thông dụng]         [Bài 5: Đại lượng không điện]
                        - Vận hành máy đo tương tự         - Cảm biến nhiệt độ, độ ẩm
                        - Vận hành thiết bị đo số          - Đo vận tốc, ứng suất mạch cầu

Các chương/chủ đề chính

Bài 1: Đại cương về đo lường điện (Trang 6)

  • Nội dung cốt lõi: Định nghĩa quá trình đo lường $X = A_x \cdot X_0$. Hai phương pháp đo cơ bản: Phương pháp biến đổi thẳng (không có khâu phản hồi) và Phương pháp đo kiểu so sánh/kiểu bù (có khâu phản hồi: so sánh cân bằng, không cân bằng, không đồng thời, đồng thời). Cách thực hiện phép đo: trực tiếp, gián tiếp, hợp bộ, thống kê.
  • Lý thuyết sai số: Khái niệm sai số tuyệt đối $\Delta X = X - X_{th}$, sai số tương đối $\gamma_X = (\Delta X / X_{th}) \cdot 100%$, độ chính xác $\varepsilon = 1/\gamma_X$. Phân loại sai số theo biểu diễn số, nguồn gây ra và quy luật xuất hiện (sai số hệ thống $\theta$ và sai số ngẫu nhiên $\Delta$).
  • Toán học xử lý sai số: Ứng dụng luật phân bố chuẩn Gauss để xác định khoảng giới hạn sai số ngẫu nhiên $[\sigma_1, \sigma_2]$ với $\sigma = \sqrt{\frac{\sum v_i^2}{n(n-1)}}$, loại bỏ các giá trị đo có sai số dư $v_i = x_i - \bar{X}$ vượt ngưỡng. Phương pháp triệt tiêu sai số hệ thống bằng hiệu chỉnh điểm 0, bù ngược dấu, đưa vào lượng hiệu chỉnh hoặc hệ số hiệu chỉnh.

Bài 2: Các loại cơ cấu đo thông dụng (Trang 15)

  • Cơ cấu tương tự (Analog): Biến đổi năng lượng điện từ thành góc quay $\alpha = f(X)$.
    • Cơ cấu từ điện (PMMC): Nam châm vĩnh cửu và khung dây quay, góc lệch $\alpha = \frac{BSW}{D} \cdot I$. Đặc tính: chỉ đo DC, thang đo đều, độ chính xác cao (cấp 0,1 ÷ 0,5), công suất tiêu thụ nhỏ. Lôgômét từ điện ứng dụng đo tỉ số hai dòng điện $\alpha = F(I_1/I_2)$ dùng trong đo điện trở, tần số.
    • Cơ cấu điện từ: Cuộn dây tĩnh và lõi thép động, góc lệch $\alpha = \frac{1}{2D} \cdot \frac{dL}{d\alpha} \cdot I^2$. Đo được cả AC và DC, thang đo không đều, cấu tạo đơn giản, chịu quá tải tốt, cấp chính xác 1 ÷ 2.
    • Cơ cấu điện động: Cuộn dây tĩnh và khung dây động, góc lệch $\alpha = \frac{1}{D} \cdot \frac{dM_{12}}{d\alpha} \cdot I_1 I_2 \cos\psi$. Đo được AC và DC, ứng dụng chế tạo Oátmét, pha kế; độ chính xác cao trên mạch xoay chiều.
    • Cơ cấu cảm ứng: Tác động tương hỗ giữa từ trường xoay chiều và dòng điện xoáy trong đĩa nhôm, mômen quay $M_q = C \cdot f \cdot I_1 I_2 \sin\psi$. Chỉ hoạt động trên mạch xoay chiều, ứng dụng chế tạo công tơ điện năng.
  • Cơ cấu hiện số (Digitans): Ứng dụng kỹ thuật điện tử, vi xử lý để biến đổi và chỉ thị trên màn hình LED 7 thanh, LCD.

Bài 3: Đo các đại lượng điện cơ bản (Trang 23)

  • Đo dòng điện và điện áp: Nguyên tắc mắc ampe kế (nối tiếp, nội trở nhỏ) và vôn kế (song song, nội trở lớn). Mở rộng thang đo ampe kế DC bằng điện trở sun $R_S = \frac{R_{CT}}{n-1}$ (vật liệu Manganin); mở rộng thang đo vôn kế DC bằng điện trở phụ $R_P = (m-1) R_{CT}$. Đo dòng/áp xoay chiều bằng dụng cụ từ điện chỉnh lưu, điện từ, điện động, nhiệt điện (cặp nhiệt kim loại: sắt-constantan, platin-rodi).
  • Phương pháp so sánh điện áp: Điện thế kế một chiều (dùng pin mẫu $E_N$, điện trở mẫu $R_k$), điện thế kế một chiều tự động cân bằng (dùng bộ điều chế DC-AC và động cơ thuận nghịch hai chiều), điện thế kế xoay chiều. Vôn kế số chuyển đổi thời gian, tần số, biến đổi bù.
  • Đo điện trở: Phương pháp gián tiếp vôn-ampe; Ômmét mắc song song và nhiều thang đo; Cầu đơn Wheatstone ($R_X = R_1 \frac{R_3}{R_2}$); Cầu kép Kelvin đo điện trở nhỏ ($10,\mu\Omega \div 1,\Omega$) với cấu tạo 4 đầu cực để khử điện trở tiếp xúc ($R_X = R_0 \frac{R_1}{R_2}$); Đo điện trở cách điện lớn ($10^5 \div 10^{10},\Omega$) có cực phụ phân tách dòng rò mặt và dòng rò khối; Mêgômmét dùng nguồn máy phát quay tay 500V/1000V và cơ cấu lôgômét từ điện.
  • Đo điện cảm, điện dung: Đo thông số $L_X, R_L, Q$ ($Q = X_L/R_L$) bằng cầu so sánh điện cảm mẫu, cầu Maxwell (dùng tụ chuẩn $C_3$ song song $R_3$), cầu Hay (dùng tụ chuẩn $C_3$ nối tiếp $R_3$). Đo tụ điện tổn hao nhỏ và tổn hao lớn bằng cầu xoay chiều 4 nhánh.
  • Đo tần số, công suất và điện năng: Đo tần số bằng phương pháp biến đổi thẳng (tần số kế cơ điện, điện dung, chỉ thị số 10Hz ÷ 50GHz tích hợp $\mu$P) và phương pháp so sánh (Oscilloscope hình Lissajous, cầu xoay chiều phụ thuộc tần số). Đo công suất DC ($P = UI$), xoay chiều 1 pha ($P = UI\cos\varphi$, $Q = UI\sin\varphi$, $S = UI$), xoay chiều 3 pha ($P = \sum U_\varphi I_\varphi \cos\varphi_C$). Nguyên lý công tơ đo điện năng $W = \int P dt$.

Bài 4: Sử dụng các loại máy đo thông dụng (Trang 57)

Trình bày quy trình thao tác, cài đặt thang đo và vận hành an toàn các thiết bị đo phổ biến trong xưởng thực hành và công nghiệp.

Bài 5: Đo các đại lượng không điện (Trang 78)

Trình bày nguyên lý biến đổi và phương pháp đo lường các thông số vật lý: nhiệt độ, độ ẩm, vận tốc, ứng suất cơ học thông qua các cảm biến và mạch cầu không cân bằng.

Kiến thức nền tảng được xây dựng

  • Lý thuyết đo lường học và xác suất: Nắm vững bản chất so sánh giữa đại lượng đo $X$ và đơn vị đo $X_0$; quy luật phân bố Gauss trong phân tích sai số thực nghiệm.
  • Nguyên lý điện từ học ứng dụng: Cơ chế tương tác giữa từ trường và dòng điện tạo mômen quay cơ học trong các cấu trúc từ điện, điện từ, điện động, cảm ứng.
  • Lý thuyết mạch cầu cân bằng: Điều kiện cân bằng của mạch cầu một chiều (tích các nhánh đối diện bằng nhau) và mạch cầu xoay chiều phức ($Z_1 Z_3 = Z_2 Z_4$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Tính toán chính xác giá trị điện trở sun $R_S$, điện trở phụ $R_P$; đấu nối mạch đo dòng điện, điện áp, công suất 1 pha và 3 pha; cân chỉnh điểm 0 trên thiết bị đo tương tự.
  • Kỹ năng phân tích (Analytical skills): Phân tích nguồn gốc sai số (sai số phương pháp, sai số thiết bị, sai số chủ quan, sai số bên ngoài); xử lý toán học các tập dữ liệu đo $n$ lần để loại trừ sai số thô.
  • Kỹ năng thực hành (Practical competencies): Vận hành đồng hồ vạn năng kim/số, Mêgômmét kiểm tra cách điện thiết bị điện lực; sử dụng Oscilloscope đo tần số tín hiệu; thao tác cân bằng cầu đo Wheatstone và Kelvin.

Phương pháp giảng dạy và học tập

Tiếp cận sư phạm (Pedagogical approach)

Giáo trình kết hợp giữa giảng giải lý thuyết giải tích mạch đo và mô hình hóa trực quan thông qua các sơ đồ nguyên lý, lưu đồ thuật toán và bảng tổng hợp đối chiếu. Phương pháp tiếp cận đi từ bản chất chuyển đổi năng lượng vật lý đến việc thiết lập công thức toán học xác định đại lượng cần đo.

+---------------------------------------------------------------------------------+
|               PHƯƠNG PHÁP TIẾP CẬN SƯ PHẠM VÀ THỰC HÀNH MÔ ĐUN                  |
+---------------------------------------------------------------------------------+
|  1. Cơ sở lý thuyết    -> Phân tích nguyên lý chuyển đổi & giải tích mạch đo    |
|  2. Bài tập tính toán  -> Thiết kế điện trở Sun (Rs), Phụ (Rp), cân bằng cầu   |
|  3. Thực hành xưởng    -> Vận hành Mêgômmét, Cầu Kelvin 4 đầu cực, Dao động ký  |
|  4. Gia công số liệu   -> Phân tích phân bố Gauss, loại trừ sai số ngẫu nhiên   |
+---------------------------------------------------------------------------------+

Bài tập và bài toán kỹ thuật

  • Bài toán mở rộng thang đo: Tính toán hệ số mở rộng $n = I/I_{CT}$ và $m = U/U_{CT}$ để xác định giá trị các cấp điện trở sun và điện trở phụ mắc nối tiếp hoặc song song.
  • Bài toán cân bằng mạch cầu: Thiết lập phương trình cân bằng cho cầu đơn Wheatstone, cầu kép Kelvin, cầu Maxwell và cầu Hay để suy ra biểu thức tính $R_X, L_X, C_X$.
  • Bài toán phân tích sai số: Xác định sai số tương đối do nội trở của vôn kế gây ra trên mạch đo điện áp phụ tải: $\gamma_U = 1 - \frac{R_e}{R_t}$.

Thực hành và thí nghiệm chuyên môn

  • Thực hành ghép nối các điện trở bù nhiệt bằng Manganin/Constantan và tụ điện bù tần số cho các thiết bị đo xoay chiều.
  • Vận hành sơ đồ đo điện thế kế một chiều tự động cân bằng sử dụng bộ điều chế và động cơ thuận nghịch.
  • Đo điện trở cách điện khối và cách điện bề mặt của vật liệu cách điện sử dụng hệ thống điện cực phụ bảo vệ nối đất để triệt tiêu dòng rò.

Phương pháp đánh giá (Assessment methods)

  • Đánh giá qua khả năng thiết lập sơ đồ nguyên lý và công thức tính toán thông số mạch đo.
  • Kiểm tra kỹ năng thao tác trên thiết bị đo thực tế, kiểm tra độ chính xác và tốc độ cân bằng mạch cầu.
  • Đánh giá báo cáo xử lý số liệu đo lường, quy trình gia công kết quả thực nghiệm theo thuật toán chuẩn Gauss.

Hướng dẫn tự học (Self-study guidelines)

Người học cần bám sát lưu đồ thuật toán gia công kết quả đo (Hình 2 trong Bài 1), hệ thống hóa các công thức mômen quay của 4 cơ cấu chỉ thị cơ bản trong Bài 2, và phân tích các sơ đồ phân nhánh điện trở sun/phụ nhiều thang đo trong Bài 3.

Điểm nổi bật và cập nhật

Hệ thống hóa và phân loại toàn diện các cơ cấu đo

Giáo trình thiết lập Bảng tổng kết đối chiếu toàn diện các loại cơ cấu chỉ thị cơ điện (Bảng A, Bài 2), so sánh rõ ràng các tiêu chí kỹ thuật:

Loại cơ cấu chỉ thị Đại lượng đo Điều kiện làm việc Dạng thang đo Cấp chính xác Ưu điểm chính Nhược điểm chính
Từ điện (PMMC) $I, U, R$ Một chiều (DC) Đều ($\alpha \sim I$) Cao ($0,1 \div 0,5$) Độ chính xác cao, tiêu thụ ít công suất, chống từ trường ngoài tốt Chế tạo phức tạp, kém chịu quá tải, nhạy với nhiệt độ
Điện từ $I, U$ Một chiều & Xoay chiều Không đều ($\alpha \sim I^2$) Trung bình ($1 \div 2$) Cấu tạo đơn giản, bền cơ học, chịu quá tải cao Độ chính xác thấp ở DC (từ trễ), tiêu thụ công suất lớn
Điện động $I, U, P, \cos\varphi$ Một chiều & Xoay chiều Không đều ($\alpha \sim I_1 I_2$) Rất cao ở AC ($0,2 \div 0,5$) Độ chính xác cao ở mạch AC, đo được công suất Công suất tiêu thụ lớn, nhạy với từ trường ngoài
Cảm ứng $W, f$ Chỉ xoay chiều (AC) Phụ thuộc tần số Trung bình Tạo mômen quay lớn, dùng chế tạo công tơ Chỉ làm việc với AC, phụ thuộc tần số nguồn

Giải pháp kỹ thuật xử lý sai số và nâng cao độ chính xác

  • Kỹ thuật đo 4 đầu cực: Ứng dụng trong cầu kép Kelvin để loại trừ hoàn toàn sai số do điện trở tiếp xúc và điện trở dây nối khi đo các điện trở cực nhỏ ($10,\mu\Omega \div 1,\Omega$).
  • Kỹ thuật phân tách dòng rò: Ứng dụng điện cực phụ bảo vệ nối đất để tách riêng dòng điện xuyên khối và dòng điện rò bề mặt khi đo điện trở cách điện lớn ($10^5 \div 10^{10},\Omega$).
  • Bù nhiệt và bù tần số: Phân tích việc sử dụng hợp kim Manganin và Constantan (có hệ số nhiệt điện trở rất nhỏ) để bù nhiệt cho cuộn dây động; sử dụng tụ điện $C$ mắc song song điện trở phụ $R_P$ để triệt tiêu sai số tần số trong vôn kế xoay chiều.

Tích hợp đo lường tương tự và kỹ thuật đo số

Bên cạnh các cơ cấu đo chỉ thị kim truyền thống, giáo trình tích hợp các nội dung về cơ cấu hiện số (Digitans), vôn kế số (chuyển đổi thời gian, tần số, biến đổi bù), và tần số kế chỉ thị số tích hợp vi xử lý ($\mu$P) đo dải tần rộng từ 10Hz đến 50GHz.

Đối tượng sử dụng giáo trình

Đối tượng đào tạo chính

  • Học sinh, sinh viên: Bậc đào tạo Trung cấp và Cao đẳng thuộc nghề Điện Nước (chương trình đào tạo chính quy của Trường Cao đẳng Nghề Xây dựng).
  • Học viên các ngành kỹ thuật liên quan: Điện công nghiệp, Điện dân dụng, Kỹ thuật Viễn thông, Kỹ thuật Thông tin, Tự động hóa, Trang thiết bị điện và Tín hiệu Giao thông.

Điều kiện tiên quyết (Prerequisites)

Để tiếp thu hiệu quả nội dung mô đun, người học cần có kiến thức nền tảng về:

  • Vật lý đại cương: Phần Điện học và Từ học (từ trường, lực từ, hiện tượng cảm ứng điện từ).
  • Lý thuyết Mạch điện: Định luật Ohm, định luật Kirchhoff, mạch điện xoay chiều hình sin 1 pha và 3 pha, công suất tác dụng và phản kháng.
  • Toán học kỹ thuật: Giải tích vi tích phân cơ bản, thống kê xác suất cơ bản (kỳ vọng toán học, phương sai, độ lệch chuẩn).

Ứng dụng đối với giảng viên và kỹ sư thực hành

  • Giảng viên: Sử dụng làm giáo trình giảng dạy lý thuyết, thiết kế bài tập tính toán mạch đo, xây dựng đề cương thực hành xưởng mô đun Kỹ thuật Đo lường Điện.
  • Kỹ thuật viên, công nhân ngành điện: Dùng làm tài liệu tra cứu các sơ đồ đo kiểm tra cách điện động cơ, máy biến áp, đường cáp điện lực bằng Mêgômmét; phương pháp kiểm tra công suất, hệ số công suất và điện năng trong hệ thống điện công nghiệp.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được biên soạn phục vụ trực tiếp cho học sinh, sinh viên trình độ Trung cấp và Cao đẳng nghề Điện Nước, đồng thời là tài liệu học tập và tham khảo cho học viên các ngành Điện công nghiệp, Điện dân dụng, Viễn thông, Tự động hóa và Trang thiết bị điện.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học cần nắm vững kiến thức Mạch điện cơ bản (Định luật Ohm, phân tích mạch DC/AC 1 pha và 3 pha), Vật lý phần Điện - Từ và kiến thức Toán thống kê cơ bản để giải quyết các bài toán sai số thực nghiệm.

3. Điểm đặc trưng về chuyên môn của giáo trình này là gì?

Giáo trình phân tích sâu cấu trúc mạch nguyên lý của từng cơ cấu đo cụ thể (từ điện, điện từ, điện động, cảm ứng), cung cấp các công thức tính toán mở rộng dải đo ($R_S, R_P$), kỹ thuật bù nhiệt/bù tần số, cấu trúc mạch cầu đơn Wheatstone, cầu kép Kelvin 4 đầu dây và các mạch cầu AC đo $L, C$.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả?

Người học nên kết hợp nghiên cứu lý thuyết nguyên lý hoạt động với lưu đồ thuật toán xử lý sai số (Bài 1), phân tích bảng tổng kết so sánh các cơ cấu chỉ thị (Bài 2), tự giải các bài toán thiết kế điện trở sun/phụ và bài toán cân bằng mạch cầu (Bài 3).

5. Giáo trình có các sơ đồ mạch và lưu đồ bổ trợ nào?

Tài liệu cung cấp đầy đủ sơ đồ nguyên lý mạch đo dòng/áp, sơ đồ phân dòng nhiều thang đo, sơ đồ mạch điện thế kế tự động cân bằng, sơ đồ đo điện trở cách điện có mạch bảo vệ rò, và lưu đồ thuật toán quá trình gia công kết quả đo theo quy luật phân bố chuẩn Gauss.

Kết luận

Giáo trình Mô đun: Kỹ thuật Đo lường Điện (Phạm Thúy An chủ biên, Trường Cao đẳng Nghề Xây dựng, 2020) cung cấp một hệ thống kiến thức hoàn chỉnh, có tính sư phạm và kỹ thuật cao về lĩnh vực đo lường các đại lượng điện và không điện. Nội dung giáo trình định hình rõ ràng phương pháp luận đo lường kỹ thuật, từ việc phân tích bản chất cơ điện của dụng cụ đo, kỹ thuật triệt tiêu sai số đến quy trình thiết lập các sơ đồ đo lường thực tế.

Lộ trình học tập được thiết kế mạch lạc qua 5 bài học: bắt đầu từ cơ sở đo lường học và sai số (Bài 1), nghiên cứu các cơ cấu chỉ thị cơ điện và số (Bài 2), đi sâu vào kỹ thuật đo các đại lượng điện cơ bản $I, U, R, L, C, f, P, W$ (Bài 3), hướng dẫn sử dụng máy đo chuyên dụng (Bài 4) và mở rộng sang đo lường các thông số không điện trong công nghiệp (Bài 5). Đây là tài liệu phục vụ cho công tác đào tạo nghề và nâng cao kỹ năng thực hành kỹ thuật điện lực.
