Tổng quan về giáo trình

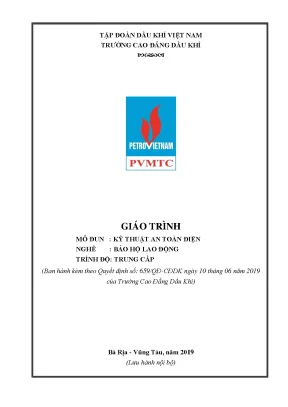

Giáo trình Kỹ thuật an toàn điện (Mã mô đun: ATMT19MĐ14) do Trường Cao đẳng Dầu khí ban hành kèm theo Quyết định số 659/QĐ-CĐDK ngày 10 tháng 06 năm 2019, do tác giả Nguyễn Đình Chung làm chủ biên. Đây là mô đun chuyên ngành thuộc khối kiến thức chuyên môn bắt buộc trong chương trình đào tạo nghề Bảo hộ lao động trình độ Trung cấp và Cao đẳng, được giảng dạy tại Trung tâm Đào tạo An toàn môi trường sau khi người học đã hoàn thành các môn học chung (như Pháp luật, Giáo dục chính trị, Tin học, Tiếng Anh).

Mô đun có thời lượng 4 tín chỉ, tương đương 90 giờ học tập (bao gồm 28 giờ lý thuyết, 58 giờ thực hành/thảo luận/bài tập và 4 giờ kiểm tra). Mục tiêu học tập được xác định theo ba chuẩn đầu ra:

  • Chuẩn kiến thức (A1): Trình bày được hệ thống văn bản quy phạm pháp luật, khái niệm cơ bản về dòng điện trong đất, điện áp tiếp xúc, điện áp bước, các biện pháp kỹ thuật an toàn của lưới điện hạ áp và cao áp, cùng các phương tiện bảo vệ và tổ chức vận hành an toàn.
  • Chuẩn kỹ năng (B1): Thực hiện được quy trình sơ cấp cứu người bị điện giật, tính toán và triển khai kỹ thuật nối đất bảo vệ, nối dây trung tính.
  • Chuẩn năng lực tự chủ và trách nhiệm (C1): Tuân thủ quy chuẩn, nội quy an toàn điện tại nơi làm việc và trong môi trường sản xuất công nghiệp.

Giáo trình được cấu trúc thành 5 bài học tích hợp lý thuyết và thực hành, tiếp cận từ việc phân tích nguyên lý vật lý, cơ chế tác động sinh học của dòng điện, mô hình toán học giải tích trường điện trong đất đến việc thiết lập giải pháp kỹ thuật bảo vệ và xử lý sự cố. Điểm đặc sắc của tài liệu là tích hợp đầy đủ hệ thống tiêu chuẩn quốc gia (TCVN), quy chuẩn an toàn ngành dầu khí và bảng thuật ngữ chuyên ngành đối chiếu Việt - Anh.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Cấu trúc giáo trình gồm 5 bài học được sắp xếp theo trình tự phát triển nhận thức và kỹ năng thực hành:

  • Bài 1: Những hiểu biết cơ bản về an toàn điện (15 giờ: 5 lý thuyết, 10 thực hành/thảo luận): Trình bày hệ thống văn bản quy phạm pháp luật Việt Nam (Luật An toàn, vệ sinh lao động số 84/2015/QH13, Luật Điện lực 2004 Điều 3 Khoản 3, các Nghị định và Thông tư hướng dẫn). Phân loại nguyên nhân tai nạn điện (tiếp xúc trực tiếp 2 pha, tiếp xúc 1 pha trong mạng trung tính nối đất hoặc cách điện, chạm vỏ kim loại có dòng rò). Phân tích tác hại của dòng điện lên cơ thể: tác dụng nhiệt (bỏng hồ quang, kim loại hóa da ở nhiệt độ 120°C), tác dụng lên hệ cơ (rung tim, co rút cơ lồng ngực gây ngạt thở ở dòng 20-25 mA tần số 50 Hz), tác dụng thần kinh (sốc điện, tê liệt hệ thần kinh trung ương). Xác định 6 yếu tố ảnh hưởng trực tiếp gồm: trị số dòng điện ($I_{ng} = U/R_{ng}$), thời gian tiếp xúc, đường đi của dòng điện qua tim (đường đầu - tay chiếm 7,0% dòng qua tim và 92% tỷ lệ bất tỉnh; đường chân - chân chiếm 0,4% dòng qua tim và 15% tỷ lệ bất tỉnh), tần số dòng điện (nguy hiểm nhất ở dải 50-60 Hz), điện trở người ($R_{ng}$) và điều kiện môi trường xung quanh.
  • Bài 2: Các khái niệm cơ bản (15 giờ: 5 lý thuyết, 9 thực hành, 1 kiểm tra): Khảo sát hiện tượng dòng điện tản trong đất qua cực nối đất bán cầu có diện tích $q = 2\pi x^2$, thiết lập công thức cường độ điện trường vi phân $E = j \cdot \rho$ và sụt áp $dU = E \cdot dx$. Phân tích đặc tính đường cong sụt áp hyperbol: 68% điện áp tổn hao trong phạm vi 1 m đầu tiên, 24% trong khoảng 1–10 m, 8% trong khoảng 10–20 m; ngoài phạm vi 20 m điện thế coi như bằng 0. Định nghĩa và xác định công thức điện áp tiếp xúc ($U_T = \alpha \cdot U_đ$), điện áp bước ($U_b$ với độ dài bước chân $a = 0,8\text{ m}$). Hệ thống hóa 37 thuật ngữ an toàn điện chuẩn hóa song ngữ Việt - Anh và bảng tổng hợp 21 tiêu chuẩn an toàn điện TCVN/TCXD.
  • Bài 3: Các biện pháp kĩ thuật an toàn điện (30 giờ: 8 lý thuyết, 21 thực hành, 1 kiểm tra): Đề xuất 15 biện pháp an toàn kỹ thuật; thiết kế lắp đặt thiết bị đóng cắt bảo vệ tự động (aptomat, cầu chì, rơ le chống rò, ứng dụng rơ le phao điện an toàn SRF-111M Plus hạ áp 9V DC cách ly nguồn 220V); phân tích nguyên lý và quy chuẩn kỹ thuật nối đất bảo vệ ($R_đ$), nối đất tập trung, nối đất mạch vòng, và kỹ thuật nối dây trung tính (nối không bảo vệ).
  • Bài 4: Phương tiện bảo vệ và dụng cụ cần thiết cho an toàn điện (15 giờ: 5 lý thuyết, 9 thực hành, 1 kiểm tra): Phân loại trang bị phương tiện bảo vệ cá nhân (ủng, găng tay cách điện, sào cách điện, thảm cao su, giá cách điện); nguyên lý hoạt động của hệ thống cắt điện bảo vệ tự động; quy trình tổ chức và vận hành an toàn lưới điện công nghiệp.
  • Bài 5: Sơ cứu người bị điện giật (15 giờ: 5 lý thuyết, 9 thực hành, 1 kiểm tra): Trình tự kỹ thuật tách nạn nhân ra khỏi nguồn điện hạ áp và cao áp; phương pháp giải phóng đường thở, kỹ thuật hô hấp nhân tạo (thổi ngạt miệng - miệng, miệng - mũi) kết hợp xoa bóp tim ngoài lồng ngực.

Kiến thức nền tảng được xây dựng

  • Lý thuyết nền tảng: Định luật Ohm vi phân, phương trình phân bố mật độ dòng điện trong môi trường dẫn đồng nhất, thuyết sinh lý điện học về sự rối loạn cơ tim (rung thất) và cơ chế ức chế phản xạ thần kinh do dòng điện gây ra.
  • Nguyên lý cốt lõi: Nguyên lý san bằng điện thế nhằm giảm thiểu $U_T$ và $U_b$, nguyên lý bảo vệ cắt nhanh khi xuất hiện dòng ngắn mạch chạm vỏ qua hệ thống tiếp địa và dây không bảo vệ.
  • Khung tiêu chuẩn viện dẫn: Hệ thống quy chuẩn kỹ thuật quốc gia bao gồm TCVN 2295-78 (tủ điện phân phối), TCVN 3145-79 (khí cụ đóng cắt dưới 1000V), TCVN 4086-85 (an toàn điện xây dựng), TCVN 5334-1991 (thiết bị điện kho dầu và sản phẩm dầu), TCVN 5556-1991 (thiết bị hạ áp), TCVN 5699-1:1998 / IEC 335-1:1991.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Sử dụng thiết bị đo kiểm chuyên dụng (máy đo điện trở tiếp địa, mêgôm mét, ampe kìm, vôn kế); đấu nối mạch tiếp địa bảo vệ và hệ thống rơ le bảo vệ tự động.
  • Kỹ năng phân tích: Tính toán giá trị điện áp tiếp xúc và điện áp bước dựa trên khoảng cách tản dòng $x$; đánh giá mức độ nguy hiểm dựa trên thông số dòng điện, đường đi qua cơ thể và thời gian tác dụng.
  • Năng lực thực hành nghề nghiệp: Thiết lập hành lang an toàn (khoảng cách cấm lại gần điểm chạm đất: 4–5 m trong nhà, 8–10 m ngoài trời); thực hiện thuần thục thao tác cấp cứu nạn nhân ngừng thở, ngừng tim theo đúng trình tự kỹ thuật.

Phương pháp giảng dạy và học tập

Thành phần kiểm tra Phương pháp / Hình thức Chuẩn đầu ra Trọng số Thời điểm đánh giá
Kiểm tra thường xuyên (Hệ số 1) Viết / Vấn đáp / Trắc nghiệm / Báo cáo A1, A2, A3, B1, C1, C2 40% (kết hợp) Sau 27 giờ học
Kiểm tra định kỳ (Hệ số 2) Viết / Tự luận / Trắc nghiệm / Báo cáo A2, B1, C1 Sau 36 giờ học
Thi kết thúc môn học Tự luận và trắc nghiệm A1, A2, A3, B1, C1, C2 60% Sau 45 giờ học lý thuyết

Phương pháp sư phạm và tổ chức dạy học

Giáo trình áp dụng mô hình dạy học tích cực, phân bổ thời lượng thực hành và thảo luận tình huống chiếm 64,4% (58/90 giờ). Giảng viên sử dụng phương pháp diễn giảng ngắn, dạy học theo vấn đề (problem-based learning), phân tích sơ đồ kỹ thuật và hướng dẫn đọc tài liệu quy chuẩn. Người học được tổ chức làm việc theo nhóm quy mô 8–10 học viên để thực hiện bài tập tình huống chạm chập điện, phân tích trường dòng điện và thực nghiệm đo kiểm tại xưởng.

Cơ sở vật chất và thiết bị đào tạo

Quá trình đào tạo yêu cầu phòng học lý thuyết đa phương tiện và xưởng thực hành trang bị điện, trạm điện chuyên môn hóa. Trang thiết bị gồm: máy đo điện trở đất, mêgôm mét, ampe kìm, vôn kế; các thiết bị đóng cắt (aptomat, cầu chì, cầu dao, công tắc điều khiển từ xa); phương tiện cách điện (sào, ủng, găng tay cách điện, thảm cao su); mô hình hồi sức cấp cứu thực hành thổi ngạt và ép tim ngoài lồng ngực.

Quy chế đánh giá và hướng dẫn tự học

Đánh giá học phần tuân thủ Quy chế đào tạo tín chỉ theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội. Điểm đánh giá gồm: điểm quá trình (thường xuyên hệ số 1, định kỳ hệ số 2) chiếm 40%, điểm thi kết thúc mô đun chiếm 60%. Điểm tính theo thang điểm 10, làm tròn một chữ số thập phân và quy đổi sang thang chữ cùng thang điểm 4.

Yêu cầu tự học: Người học phải chuẩn bị bài trước khi đến lớp, hoàn thành các phiếu học tập và tham gia tối thiểu 70% số tiết lý thuyết. Trường hợp vắng quá 30% thời lượng lý thuyết, học viên bắt buộc phải học lại mô đun.

Điểm nổi bật và cập nhật

  • Cập nhật hệ thống văn bản pháp luật hiện hành: Tích hợp Luật An toàn, vệ sinh lao động số 84/2015/QH13, Bộ luật Lao động số 10/2012/QH13, các Nghị định số 45/2013/NĐ-CP, Nghị định số 37/2016/NĐ-CP, Nghị định số 44/2016/NĐ-CP (về kiểm định kỹ thuật và huấn luyện ATVSLĐ), Nghị định số 44/2017/NĐ-CP, Nghị định số 83/2017/NĐ-CP; Thông tư số 31/2014/TT-BCT quy định chi tiết về an toàn điện và Thông tư số 13/2016/TT-BLĐTBXH về danh mục công việc có yêu cầu nghiêm ngặt.
  • Tích hợp dữ liệu thống kê sự cố thực tế: Dẫn chứng số liệu từ Cục Kỹ thuật an toàn và môi trường công nghiệp (Bộ Công Thương) về 400–500 vụ tai nạn điện hàng năm (với 70% xuất phát từ sinh hoạt, 15% từ sản xuất) để minh chứng cho các yêu cầu bảo vệ kỹ thuật.
  • Ứng dụng giải pháp công nghệ an toàn: Trình bày giải pháp điều khiển gián tiếp hạ áp (sử dụng rơ le phao điện cách ly nguồn 220V bằng điện áp một chiều 9V DC như mẫu SRF-111M Plus) nhằm loại trừ nguy cơ điện áp cao tại môi trường ẩm ướt.
  • Gắn kết quy chuẩn kỹ thuật chuyên ngành: Viện dẫn trực tiếp tiêu chuẩn an toàn kỹ thuật cho môi trường công nghiệp dầu khí như TCVN 5334-1991 (Quy phạm kỹ thuật an toàn thiết bị điện kho dầu và sản phẩm dầu), TCVN 4726-89 và tiêu chuẩn quốc tế IEC 335-1:1991.

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên: Học sinh, sinh viên theo học trình độ Trung cấp và Cao đẳng nghề Bảo hộ lao động, Kỹ thuật an toàn môi trường tại Trường Cao đẳng Dầu khí và các cơ sở giáo dục nghề nghiệp khối kỹ thuật.
  • Điều kiện tiên quyết: Người học cần hoàn thành khối kiến thức chung cơ bản gồm: Pháp luật đại cương (MHCB19MH03), Tin học ứng dụng (MHCB19MH09), Tiếng Anh (TA19MH01) và nắm vững các kiến thức vật lý cơ bản về mạch điện.
  • Giảng viên và cán bộ đào tạo: Giảng viên chuyên ngành An toàn môi trường sử dụng làm tài liệu giảng dạy chuẩn hóa, xây dựng đề cương chi tiết, ngân hàng câu hỏi kiểm tra đánh giá và thiết kế bài thực hành xưởng.
  • Cán bộ kỹ thuật và nhân sự phụ trách an toàn (HSE): Kỹ thuật viên an toàn lao động tại các doanh nghiệp sản xuất công nghiệp, kho cảng dầu khí sử dụng làm tài liệu tham khảo cho công tác lập quy trình vận hành an toàn và huấn luyện an toàn điện định kỳ.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn phục vụ đào tạo học sinh, sinh viên nghề Bảo hộ lao động trình độ Trung cấp/Cao đẳng, đồng thời làm tài liệu tham khảo chuyên môn cho giảng viên, kỹ thuật viên an toàn lao động (HSE) tại các nhà máy, xí nghiệp công nghiệp.

2. Cần kiến thức nền nào trước khi học mô đun này?

Người học cần hoàn thành các môn học đại cương (Pháp luật, Tin học, Tiếng Anh) và nắm vững kiến thức vật lý cơ bản về định luật mạch điện một chiều, xoay chiều.

3. Điểm khác biệt của giáo trình so với các tài liệu an toàn thông thường là gì?

Tài liệu kết hợp giải tích toán học định lượng về trường tản dòng điện trong đất ($68% - 24% - 8%$), hệ thống hóa 37 thuật ngữ kỹ thuật đối chiếu Anh - Việt và liên kết trực tiếp với các tiêu chuẩn kỹ thuật an toàn ngành dầu khí (TCVN 5334-1991).

4. Làm thế nào để tự học và nắm vững nội dung mô đun?

Học viên cần nghiên cứu bài học trước khi lên lớp, tham gia thảo luận nhóm (quy mô 8–10 người), hoàn thành phiếu học tập sau mỗi bài học, đảm bảo tham dự trên 70% số tiết lý thuyết và rèn luyện kỹ năng thực hành đo kiểm tiếp địa, sơ cấp cứu tại xưởng.

5. Giáo trình có các tài liệu tham khảo bổ trợ nào?

Tài liệu sử dụng các nguồn tham khảo chính gồm: An toàn điện trong quản lý, sản xuất và đời sống (Đinh Hạnh Thưng, NXB Giáo dục), An toàn vệ sinh lao động trong sử dụng điện (Dự án nâng cao năng lực huấn luyện ATVSLĐ, NXB Lao động – Xã hội), và hệ thống 21 tiêu chuẩn quốc gia (TCVN/TCXD) cùng các thông tư quy chuẩn của Bộ Công Thương và Bộ Lao động – Thương binh và Xã hội.

Kết luận

Giáo trình Kỹ thuật an toàn điện (Mã mô đun: ATMT19MĐ14) cung cấp hệ thống kiến thức toàn diện từ cơ sở pháp lý, nguyên lý giải tích phân bố điện trường trong đất, cơ chế tác động sinh học của dòng điện đến các giải pháp kỹ thuật nối đất, nối không và quy trình sơ cứu điện giật. Tài liệu định hướng lộ trình học tập logic qua 5 bài học tích hợp chặt chẽ giữa lý thuyết nền tảng (28 giờ) và thực hành chuyên sâu (58 giờ), tạo tiền đề trực tiếp cho các mô đun chuyên ngành tiếp theo như An toàn phòng chống cháy nổ (ATMT19MĐ15), Kỹ thuật an toàn cơ khí (ATMT19MĐ16) và Đánh giá rủi ro (ATMT19MĐ22). Nội dung giáo trình được bổ trợ bởi hệ thống 21 tiêu chuẩn quốc gia TCVN, bảng đối chiếu 37 thuật ngữ kỹ thuật song ngữ và hệ thống thiết bị đo kiểm chuyên dụng tại xưởng thực hành.
