Giáo trình Hệ thống máy lạnh công nghiệp - CĐ GTVT Trung ương I

Giáo trình hệ thống máy lạnh công nghiệp cung cấp kiến thức chuyên sâu cho nghề kỹ thuật máy lạnh và điều hòa không khí trình độ trung cấp.

• Trường học: Trường Cao Đẳng Nghề Kỹ Thuật Công Nghiệp
• Chuyên ngành: Kỹ Thuật Máy Lạnh Và Điều Hòa Không Khí
• Đề tài: Giáo Trình Hệ Thống Máy Lạnh Công Nghiệp Nghề Kỹ Thuật Máy Lạnh Và Điều Hòa Không Khí Trình Độ Trung Cấp
• Loại tài liệu: Giáo Trình

Mục lục chi tiết

• LỜI GIỚI THIỆU
• CHƯƠNG TRÌNH MÔ ĐUN HỆ THỐNG MÁY LẠNH CÔNG NGHIỆP
• 1. Bài 1: Lắp đặt hệ thống và thiết bị kho lạnh công nghiệp
• 1.1. Đọc bản vẽ thi công, chuẩn bị trang thiết bị phục vụ lắp đặt
• 1.2. Lắp đặt các thiết bị chính trong kho lạnh
• 1.3. Lắp đặt các thiết bị phụ trong kho lạnh
• 1.4. Hút chân không - nạp gas, chạy thử hệ thống
• 1.5. Bài tập thực hành của học viên
• 2. Bài 2: Lắp đặt hệ thống lạnh máy đá cây
• 2.1. Đọc bản vẽ thi công, chuẩn bị trang thiết bị phục vụ lắp đặt
• 2.2. Lắp đặt các thiết bị chính trong máy đá
• 2.3. Lắp đặt các thiết bị phụ trong máy đá
• 2.4. Hút chân không - nạp gas, chạy thử hệ thống
• 2.5. Bài tập thực hành của học viên
• 3. Bài 3: Vận hành hệ thống lạnh
• 3.1. Các thao tác trong quá trình vận hành
• 3.2. Kiểm tra các thông số kỹ thuật
• 3.3. Bài tập thực hành của học viên
• 4. Bài 4: Bảo trì - Bảo dưỡng hệ thống
• 4.1. Kiểm tra hệ thống lạnh
• 4.2. Làm sạch hệ thống lạnh
• 4.3. Bảo trì - Bảo dưỡng các thiết bị trong hệ thống lạnh
• 4.4. Bài tập thực hành của học viên
• 5. Bài 5: Sửa chữa hệ thống lạnh
• 5.1. Kiểm tra xác định nguyên nhân hư hỏng
• 5.2. Sửa chữa các thiết bị chính trong hệ thống lạnh
• 5.3. Sửa chữa các thiết bị phụ trong hệ thống lạnh
• 5.4. Sửa chữa hệ thống điện
• 5.5. Sửa chữa hệ thống nước - Hệ thống dẫn gió
• 5.6. Bài tập thực hành của học viên
• 6. Bài 6: Vận hành, xử lý sự cố trong một số hệ thống lạnh
• 6.1. Vận hành hệ thống lạnh có sử dụng thiết bị Dixell
• 6.2. Vận hành hệ thống lạnh có sử dụng thiết bị PLC
• 6.3. Vận hành xử lý các sự cố trong một số hệ thống lạnh
• 6.4. Bài tập thực hành của học viên
• 7. Bài 7: Kiểm tra kết thúc
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan giáo trình hệ thống máy lạnh công nghiệp cho nghề

Giáo trình hệ thống máy lạnh công nghiệp là một module chuyên môn bắt buộc trong chương trình đào tạo nghề Kỹ thuật máy lạnh và Điều hòa không khí trình độ trung cấp và cao đẳng. Được biên soạn bởi Trường Cao đẳng Giao thông vận tải Trung ương I, tài liệu này cung cấp một nền tảng kiến thức và kỹ năng toàn diện, bám sát chương trình khung quốc gia. Mục tiêu chính của giáo trình là trang bị cho người học khả năng phân tích, lắp đặt, vận hành, bảo dưỡng và sửa chữa máy lạnh công nghiệp. Nội dung được thiết kế để học viên có thể áp dụng ngay vào thực tế, giải quyết các vấn đề thường gặp trong các hệ thống như kho lạnh, máy làm đá cây, và tủ cấp đông. Tài liệu này không chỉ là một ebook kỹ thuật máy lạnh và ĐHKK hữu ích cho sinh viên mà còn là nguồn tham khảo giá trị cho các kỹ thuật viên đang làm việc trong ngành. Cấu trúc giáo trình gồm 7 bài học, phân bổ trong 180 giờ, bao gồm cả lý thuyết và thực hành, đảm bảo người học nắm vững từ những khái niệm cơ bản đến các quy trình phức tạp. Việc tiếp cận một module đào tạo nghề điện lạnh chuẩn hóa như thế này giúp xây dựng một lực lượng lao động có tay nghề cao, đáp ứng nhu cầu ngày càng tăng của nền kinh tế, đặc biệt trong các ngành chế biến thực phẩm, dược phẩm và logistics chuỗi lạnh. Tài liệu nhấn mạnh tầm quan trọng của việc đọc hiểu bản vẽ kỹ thuật, sử dụng thành thạo dụng cụ và tuân thủ các quy tắc an toàn lao động ngành lạnh. Đây là bước đệm vững chắc để học viên có thể tự tin theo đuổi và đạt được chứng chỉ nghề điện lạnh uy tín sau khi hoàn thành khóa học.

1.1. Mục tiêu và vai trò của tài liệu hệ thống lạnh công nghiệp

Mục tiêu cốt lõi của tài liệu hệ thống lạnh công nghiệp này là đào tạo ra những kỹ thuật viên lành nghề. Theo tài liệu gốc, người học sau khi hoàn thành module phải có khả năng "Trình bày được những kiến thức cơ bản về đọc bản vẽ, sử dụng dụng cụ, đồ nghề và các kỹ thuật lắp đặt, vận hành, bảo dưỡng, sửa chữa các hệ thống máy lạnh công nghiệp". Vai trò của giáo trình không chỉ dừng lại ở việc truyền đạt lý thuyết mà còn tập trung vào kỹ năng thực hành, giúp người học "Lắp đặt, vận hành, bảo dưỡng, sửa chữa các hệ thống máy lạnh công nghiệp đúng yêu cầu kỹ thuật". Tài liệu đóng vai trò là cầu nối giữa kiến thức học thuật và ứng dụng thực tiễn, đảm bảo sinh viên tốt nghiệp có đủ năng lực để làm việc hiệu quả.

1.2. Cấu trúc các module đào tạo nghề điện lạnh chuyên sâu

Giáo trình được cấu trúc một cách logic thành 7 bài học chính. Bắt đầu từ "Lắp đặt hệ thống và thiết bị kho lạnh công nghiệp", người học sẽ đi qua các nội dung về lắp đặt máy đá, vận hành kho lạnh, bảo trì hệ thống lạnh công nghiệp, và sửa chữa. Các bài học được thiết kế với sự cân bằng giữa lý thuyết và thực hành, ví dụ Bài 1 có 6 giờ lý thuyết và 17 giờ thực hành. Cách phân bổ này đảm bảo học viên không chỉ hiểu nguyên lý mà còn thành thạo trong thao tác. Các module đào tạo nghề điện lạnh như thế này là hình mẫu cho việc xây dựng chương trình học hiệu quả, tập trung vào kỹ năng cần thiết của thị trường lao động.

1.3. Điều kiện tiên quyết để theo học giáo trình điện lạnh

Để theo học hiệu quả module hệ thống máy lạnh công nghiệp, người học cần hoàn thành các môn học cơ sở trước đó. Giáo trình gốc nêu rõ: "Mô đun được sắp xếp sau khi học xong các môn học cơ sở: Cơ sở kỹ thuật lạnh và điều hoà không khí, Đo lường điện - lạnh, Lạnh cơ bản và Máy lạnh dân dụng". Nền tảng kiến thức này là cực kỳ quan trọng, vì các khái niệm và kỹ thuật trong hệ thống công nghiệp là sự phát triển và mở rộng từ hệ thống lạnh dân dụng. Việc nắm vững kiến thức cơ bản giúp người học dễ dàng tiếp thu các sơ đồ nguyên lý hệ thống lạnh phức tạp và nguyên tắc hoạt động của các thiết bị quy mô lớn.

II. Thách thức trong lắp đặt khi thiếu giáo trình điện lạnh PDF

Việc thiếu một bộ giáo trình điện lạnh công nghiệp PDF chuẩn hóa hoặc tài liệu hướng dẫn chi tiết gây ra nhiều thách thức nghiêm trọng trong quá trình học tập và làm việc. Thách thức lớn nhất là nguy cơ mất an toàn lao động ngành lạnh. Nếu không được hướng dẫn quy trình bài bản, kỹ thuật viên có thể mắc sai lầm trong việc thao tác với gas lạnh công nghiệp áp suất cao, hệ thống điện ba pha, hoặc các thiết bị cơ khí nặng. Sai sót trong lắp đặt không chỉ gây hư hỏng thiết bị đắt tiền như máy nén lạnh công nghiệp hay hệ thống lạnh Chiller mà còn có thể dẫn đến tai nạn lao động. Một thách thức khác là hiệu suất hệ thống không được đảm bảo. Việc lắp đặt sai kỹ thuật, ví dụ như chọn sai kích thước đường ống, lắp đặt van tiết lưu không đúng cách, hoặc đi dây điện điều khiển không chính xác, sẽ dẫn đến hệ thống hoạt động không ổn định, tiêu tốn năng lượng và giảm tuổi thọ. Hơn nữa, việc khắc phục sự cố và sửa chữa máy lạnh công nghiệp sẽ trở nên vô cùng khó khăn khi không có một sơ đồ lắp đặt chuẩn để đối chiếu. Điều này làm lãng phí thời gian, chi phí và ảnh hưởng đến hoạt động sản xuất, kinh doanh của doanh nghiệp. Một bộ tài liệu chất lượng sẽ cung cấp các quy trình từng bước, từ đọc bản vẽ, chuẩn bị dụng cụ, đến các tiêu chuẩn kỹ thuật cần tuân thủ, giúp giảm thiểu tối đa các rủi ro này.

2.1. Rủi ro về an toàn lao động ngành lạnh khi lắp đặt

An toàn là ưu tiên hàng đầu. Giáo trình nhấn mạnh việc chuẩn bị đầy đủ "Dụng cụ, thiết bị bảo vệ an toàn cho con người và máy, thiết bị như: Giầy và nón bảo hộ". Khi thiếu hướng dẫn, các rủi ro như rò rỉ môi chất lạnh (đặc biệt là hệ thống lạnh NH3 có tính độc), chập điện, hoặc tai nạn khi làm việc trên cao với tháp giải nhiệt là rất dễ xảy ra. Việc không tuân thủ quy trình chuẩn có thể biến một công việc kỹ thuật thành một mối nguy hiểm tiềm tàng cho cả người thực hiện và những người xung quanh. Do đó, việc tuân thủ nghiêm ngặt các quy định về an toàn lao động ngành lạnh là điều bắt buộc.

2.2. Sai sót trong việc đọc và bóc tách bản vẽ kỹ thuật

Một trong những kỹ năng cơ bản nhất mà giáo trình đề cập là "Đọc bản vẽ thi công". Bản vẽ là ngôn ngữ của kỹ thuật. Nếu không đọc hiểu chính xác các ký hiệu trên sơ đồ mạch điện, sơ đồ đường ống, kỹ thuật viên sẽ không thể bóc tách đúng số lượng và chủng loại vật tư, thiết bị. Điều này dẫn đến việc mua sai thiết bị, lắp đặt sai vị trí các bộ phận như bình tách lỏng, bơm dịch, hoặc các rơ-le bảo vệ, gây ra hậu quả nghiêm trọng cho toàn bộ hệ thống.

2.3. Lãng phí vật tư và thời gian thi công kéo dài

Khi không có một quy trình lắp đặt chuẩn mực, việc lãng phí vật tư là điều khó tránh khỏi. Ví dụ, việc cắt sai chiều dài ống đồng, hàn nối không đạt yêu cầu kỹ thuật, hoặc đấu sai dây điện đều dẫn đến phải làm lại, gây tốn kém. Thời gian thi công cũng bị kéo dài do phải liên tục sửa chữa các lỗi sai không đáng có. Một tài liệu hệ thống lạnh công nghiệp chi tiết sẽ cung cấp các bảng tiêu chuẩn, hướng dẫn từng bước, giúp tối ưu hóa quy trình làm việc, tiết kiệm chi phí và đảm bảo tiến độ dự án.

III. Hướng dẫn đọc sơ đồ nguyên lý hệ thống lạnh từ A Z

Kỹ năng đọc và phân tích sơ đồ nguyên lý hệ thống lạnh là yêu cầu nền tảng đối với bất kỳ kỹ thuật viên nào. Giáo trình dành riêng một phần quan trọng để hướng dẫn chi tiết về vấn đề này. Một sơ đồ nguyên lý chuẩn thường bao gồm các thành phần chính và phụ, thể hiện rõ chu trình di chuyển của môi chất lạnh và các dòng năng lượng. Người học cần nhận biết được các ký hiệu tiêu chuẩn cho các thiết bị như máy nén lạnh công nghiệp, dàn ngưng tụ, dàn bay hơi, và van tiết lưu. Ví dụ, trong "Sơ đồ hệ thống lạnh kho cấp đông môi chất R22", tài liệu chỉ rõ máy nén (1), bình ngưng (3), dàn lạnh (6) và các thiết bị phụ như bình tách dầu (4), bình tách lỏng (5). Ngoài sơ đồ nguyên lý hệ thống lạnh, giáo trình còn hướng dẫn đọc bản vẽ mạch điện, bao gồm mạch động lực và mạch điều khiển. Việc hiểu rõ mạch điện giúp kỹ thuật viên nắm được nguyên lý khởi động, các chuỗi an toàn (rơ le quá tải, rơ le áp suất) và quy trình xả băng tự động. Ví dụ, tài liệu phân tích chi tiết "Mạch điện động lực trong hệ thống lạnh" với các thành phần như động cơ máy nén (MN), động cơ quạt dàn bay hơi (QDBH), và cầu chì (FU). Nắm vững kỹ năng này không chỉ giúp lắp đặt chính xác mà còn là chìa khóa để chẩn đoán và sửa chữa máy lạnh công nghiệp một cách nhanh chóng và hiệu quả.

3.1. Phân tích sơ đồ nguyên lý hệ thống lạnh NH3 và Freon

Giáo trình giới thiệu hai loại sơ đồ nguyên lý phổ biến: hệ thống dùng Freon (R22) và hệ thống lạnh NH3. Đối với hệ thống Freon, sơ đồ thường có bình tách lỏng kiêm chức năng hồi nhiệt để tăng hiệu quả. Trong khi đó, hệ thống lạnh NH3 cấp dịch bằng bơm có cấu tạo phức tạp hơn, bao gồm các thiết bị đặc thù như bình chứa hạ áp, bình trung gian kiểu đứng và bơm dịch. Việc phân tích được sự khác biệt trong cấu tạo và nguyên lý hoạt động của hai hệ thống này giúp kỹ thuật viên lựa chọn phương án lắp đặt và vận hành phù hợp cho từng ứng dụng cụ thể, từ kho bảo quản đến tủ cấp đông.

3.2. Đọc hiểu bản vẽ mạch điện động lực và điều khiển

Bản vẽ mạch điện là một phần không thể thiếu. Giáo trình hướng dẫn chi tiết cách đọc "Mạch điện động lực" và "Mạch điện điều khiển". Mạch động lực thể hiện cách cấp nguồn cho các thiết bị công suất lớn như máy nén, quạt. Mạch điều khiển cho thấy logic hoạt động của toàn hệ thống, bao gồm các rơ-le, contactor, và thiết bị bảo vệ. Theo tài liệu, việc hiểu rõ nguyên lý làm việc của mạch, ví dụ như quá trình khởi động sao-tam giác của máy nén hay chu trình xả băng, là cực kỳ quan trọng để đảm bảo hệ thống vận hành an toàn và tự động.

3.3. Nhận diện ký hiệu và bóc tách thiết bị từ bản vẽ

Từ bản vẽ thiết kế, kỹ thuật viên phải có khả năng "Phân tích, bóc tách các thiết bị trong bản vẽ". Kỹ năng này đòi hỏi việc nhận diện chính xác các ký hiệu tiêu chuẩn của ngành lạnh. Giáo trình cung cấp các hình ảnh và chú thích rõ ràng, giúp người học làm quen và ghi nhớ các ký hiệu của máy nén, tháp giải nhiệt, bơm nước, các loại van, và cảm biến. Việc bóc tách chính xác khối lượng và chủng loại thiết bị là bước đầu tiên để lập dự toán và chuẩn bị vật tư, đảm bảo quá trình thi công diễn ra suôn sẻ.

IV. Phương pháp lắp đặt 4 thiết bị chính trong hệ thống lạnh

Quy trình lắp đặt các thiết bị chính quyết định đến sự ổn định và hiệu quả của toàn bộ hệ thống. Giáo trình hệ thống máy lạnh công nghiệp cung cấp hướng dẫn chi tiết cho từng thiết bị. Đầu tiên là cụm máy nén lạnh công nghiệp, trái tim của hệ thống. Máy nén phải được đặt trên bệ móng bê tông cốt thép, cao hơn mặt nền tối thiểu 100mm, và tách biệt với kết cấu tòa nhà để chống rung. Việc kiểm tra độ đồng trục và độ căng dây đai là cực kỳ quan trọng. Thứ hai là cụm dàn ngưng tụ. Vị trí lắp đặt cần thông thoáng để giải nhiệt hiệu quả. Đối với bình ngưng ống chùm, cần đảm bảo có không gian để vệ sinh các ống trao đổi nhiệt. Đối với tháp giải nhiệt hoặc dàn ngưng bay hơi, chúng thường được đặt ngoài trời và cách xa các công trình xây dựng. Thứ ba là dàn bay hơi. Việc lắp đặt dàn lạnh không khí trong kho lạnh cần chú ý đến hướng tuần hoàn gió và khoảng hở phía sau dàn. Đường ống thoát nước ngưng phải có độ dốc và bẫy nước (cổ ngỗng) để ngăn không khí nóng xâm nhập. Cuối cùng là van tiết lưu, thiết bị điều chỉnh dòng môi chất. Cần lắp đặt bầu cảm biến của van ở vị trí chính xác trên đường ống hút, đảm bảo tiếp xúc tốt và được bọc cách nhiệt cẩn thận để tránh tín hiệu sai. Tuân thủ đúng các phương pháp này là nền tảng cho một hệ thống hoạt động bền bỉ.

4.1. Quy trình lắp đặt máy nén lạnh công nghiệp và bệ máy

Lắp đặt máy nén lạnh công nghiệp đòi hỏi sự chính xác cao. Theo giáo trình, "Bệ móng phải cao hơn bề mặt nền tối thiểu 100mm". Máy được gắn chặt lên nền bằng bu lông chôn sẵn. Nếu đặt máy ở các tầng trên, phải sử dụng bệ chống rung và bệ quán tính. Sau khi đưa máy vào vị trí, phải dùng thước level để kiểm tra độ phẳng và căn chỉnh độ đồng trục của puli. Việc lắp đặt đúng kỹ thuật giúp giảm thiểu rung động, tiếng ồn và kéo dài tuổi thọ của máy nén cũng như các bộ phận liên quan.

4.2. Lắp đặt các loại dàn ngưng tụ và tháp giải nhiệt

Có nhiều loại dàn ngưng tụ khác nhau như dàn ống chùm, dàn bay hơi, dàn tưới và dàn không khí. Mỗi loại có yêu cầu lắp đặt riêng. Dàn ngưng ống chùm cần không gian ở hai đầu để vệ sinh. Tháp giải nhiệt (thuộc hệ thống giải nhiệt cho dàn ngưng) và dàn ngưng bay hơi phải được đặt ở nơi thông thoáng, ngoài trời. Giáo trình lưu ý việc lắp đặt các đường ống nước vào/ra, van an toàn, và đồng hồ áp suất phải thuận tiện cho việc quan sát và bảo trì. Việc bố trí hợp lý giúp tối đa hóa khả năng giải nhiệt của thiết bị.

4.3. Kỹ thuật lắp dàn bay hơi và van tiết lưu chính xác

Lắp đặt dàn bay hơi và van tiết lưu ảnh hưởng trực tiếp đến năng suất lạnh. Đối với dàn lạnh không khí, tài liệu yêu cầu "phải để khoảng hở phía sau dàn lạnh một khoảng" để không khí tuần hoàn. Đối với van tiết lưu, vị trí của bầu cảm biến là quan trọng nhất. "Khi ống hút nhỏ thì đặt bầu ngay trên ống hút, nhưng khi ống lớn hơn 18mm thì đặt ở vị trí 4 giờ". Bầu cảm biến phải được kẹp chặt và bọc cách nhiệt để đảm bảo đo nhiệt độ hơi hút một cách chính xác, từ đó điều khiển lượng gas lạnh công nghiệp vào dàn lạnh tối ưu.

V. Bí quyết vận hành và bảo trì hệ thống lạnh công nghiệp

Vận hành và bảo trì hệ thống lạnh công nghiệp là hai công đoạn quan trọng để duy trì hiệu suất và kéo dài tuổi thọ của thiết bị. Việc vận hành kho lạnh đòi hỏi kỹ thuật viên phải nắm vững các thông số kỹ thuật, quy trình khởi động và tắt máy an toàn. Trước khi khởi động, cần kiểm tra mức dầu, mức môi chất, tình trạng các van và các thiết bị bảo vệ. Trong quá trình vận hành, phải thường xuyên theo dõi áp suất, nhiệt độ, dòng điện của máy nén và các thông số khác để phát hiện sớm các dấu hiệu bất thường. Công tác bảo trì, bảo dưỡng định kỳ là không thể thiếu. Giáo trình mô tả các công việc chính như kiểm tra hệ thống, làm sạch hệ thống và bảo dưỡng các thiết bị. Việc làm sạch dàn ngưng tụ và dàn bay hơi giúp cải thiện hiệu quả trao đổi nhiệt, giảm tiêu thụ điện năng. Bảo dưỡng máy nén lạnh công nghiệp bao gồm kiểm tra và thay dầu định kỳ, kiểm tra các bộ phận chuyển động. Ngoài ra, việc kiểm tra và xử lý các sự cố thường gặp, như hệ thống thiếu gas, tắc ẩm, hay các lỗi liên quan đến mạch điện, cũng là một phần quan trọng của công tác bảo trì. Một kế hoạch bảo trì bài bản sẽ giúp ngăn ngừa các hư hỏng lớn, tiết kiệm chi phí sửa chữa máy lạnh công nghiệp và đảm bảo hệ thống luôn hoạt động ở trạng thái tốt nhất.

5.1. Quy trình vận hành kho lạnh và hệ thống lạnh Chiller

Việc vận hành kho lạnh và hệ thống lạnh Chiller cần tuân thủ một quy trình nghiêm ngặt. Khởi động hệ thống theo trình tự: bơm nước giải nhiệt, quạt tháp giải nhiệt, quạt dàn lạnh, và cuối cùng là máy nén. Khi dừng hệ thống, quy trình được thực hiện ngược lại. Kỹ thuật viên phải ghi chép nhật ký vận hành hàng ngày, theo dõi các thông số như áp suất hút, áp suất đẩy, nhiệt độ nước giải nhiệt, và dòng điện động cơ. Việc theo dõi liên tục này giúp phát hiện sớm các vấn đề, tránh để xảy ra sự cố nghiêm trọng.

5.2. Các bước bảo trì hệ thống lạnh công nghiệp định kỳ

Công tác bảo trì hệ thống lạnh công nghiệp được chia thành nhiều hạng mục. Vệ sinh công nghiệp là bước đầu tiên, bao gồm làm sạch bụi bẩn trên dàn nóng, dàn lạnh và tháp giải nhiệt. Tiếp theo là kiểm tra kỹ thuật: đo đạc các thông số vận hành, kiểm tra độ kín của hệ thống, kiểm tra mức dầu và gas. Cuối cùng là bảo dưỡng các thiết bị cơ điện như siết lại các đầu nối điện, kiểm tra và bôi trơn bạc đạn của quạt và động cơ. Thực hiện định kỳ các công việc này sẽ giúp hệ thống hoạt động ổn định và tiết kiệm năng lượng.

5.3. Hướng dẫn sửa chữa máy lạnh công nghiệp và xử lý sự cố

Khi xảy ra sự cố, kỹ năng chẩn đoán và sửa chữa máy lạnh công nghiệp là rất cần thiết. Giáo trình hệ thống hóa các nguyên nhân và cách khắc phục các lỗi thường gặp. Ví dụ, áp suất hút thấp có thể do thiếu gas, tắc phin lọc hoặc hỏng van tiết lưu. Áp suất nén cao có thể do dàn ngưng tụ bẩn, quạt giải nhiệt hỏng hoặc thừa gas. Kỹ thuật viên cần dựa vào các thông số đo được và quan sát thực tế để xác định chính xác nguyên nhân, từ đó đưa ra phương án sửa chữa phù hợp, thay thế linh kiện nếu cần.

VI. Tương lai ngành kỹ thuật máy lạnh và chứng chỉ nghề uy tín

Ngành kỹ thuật máy lạnh và điều hòa không khí tại Việt Nam đang phát triển mạnh mẽ cùng với sự tăng trưởng của các ngành công nghiệp chế biến, logistics và xây dựng. Nhu cầu về lắp đặt, vận hành và bảo trì các hệ thống máy lạnh công nghiệp ngày càng lớn, mở ra nhiều cơ hội việc làm cho lao động kỹ thuật. Trong tương lai, xu hướng của ngành sẽ tập trung vào các công nghệ tiết kiệm năng lượng, sử dụng các loại gas lạnh công nghiệp thân thiện với môi trường và ứng dụng tự động hóa, điều khiển thông minh (PLC, IoT) vào quản lý hệ thống. Để đáp ứng yêu cầu ngày càng cao của thị trường, vai trò của các chương trình đào tạo chính quy và các bộ giáo trình chuẩn hóa như tài liệu này là vô cùng quan trọng. Các trường cao đẳng nghề kỹ thuật máy lạnh đang không ngừng cập nhật chương trình để bắt kịp xu hướng công nghệ. Việc sở hữu một chứng chỉ nghề điện lạnh uy tín không chỉ là minh chứng cho năng lực chuyên môn mà còn là một lợi thế cạnh tranh lớn khi tìm kiếm việc làm. Giáo trình này chính là công cụ nền tảng, giúp người học xây dựng một sự nghiệp vững chắc và đón đầu những cơ hội phát triển trong tương lai của ngành lạnh công nghiệp.

6.1. Xu hướng công nghệ mới trong ngành điện lạnh công nghiệp

Tương lai ngành lạnh sẽ chứng kiến sự lên ngôi của các công nghệ xanh và thông minh. Các hệ thống lạnh Chiller thế hệ mới sử dụng máy nén biến tần (inverter) để tiết kiệm điện. Các loại gas lạnh mới với chỉ số GWP (Tiềm năng làm nóng toàn cầu) thấp đang dần thay thế các loại gas cũ. Hệ thống điều khiển tự động bằng PLC và giám sát từ xa qua internet giúp tối ưu hóa quá trình vận hành, cảnh báo sự cố sớm và giảm thiểu sự phụ thuộc vào con người. Kỹ thuật viên tương lai cần trang bị thêm kiến thức về tự động hóa và công nghệ thông tin để không bị tụt hậu.

6.2. Tầm quan trọng của chứng chỉ nghề điện lạnh quốc gia

Trong bối cảnh hội nhập, chứng chỉ nghề điện lạnh được cấp bởi các cơ sở đào tạo uy tín có giá trị như một "tấm vé thông hành" vào các doanh nghiệp lớn, đặc biệt là các công ty nước ngoài. Chứng chỉ này xác nhận rằng người lao động đã trải qua một quá trình đào tạo bài bản, nắm vững cả lý thuyết lẫn kỹ năng thực hành, và hiểu rõ các tiêu chuẩn về kỹ thuật cũng như an toàn lao động ngành lạnh. Đây là yếu tố quan trọng để xây dựng lòng tin với nhà tuyển dụng và khách hàng.

6.3. Cơ hội phát triển tại các trường cao đẳng nghề kỹ thuật máy lạnh

Các trường cao đẳng nghề kỹ thuật máy lạnh là nơi cung cấp nguồn nhân lực chất lượng cao cho ngành. Sinh viên không chỉ được học lý thuyết từ các giáo trình hệ thống máy lạnh công nghiệp cập nhật mà còn được thực hành trên các mô hình, thiết bị thực tế. Nhiều trường có chương trình liên kết với doanh nghiệp, tạo điều kiện cho sinh viên thực tập và làm việc ngay sau khi tốt nghiệp. Đây là con đường sự nghiệp bền vững cho những ai đam mê lĩnh vực kỹ thuật nhiệt - lạnh, mang lại thu nhập ổn định và cơ hội thăng tiến rõ ràng.

Trích đoạn nội dung tài liệu

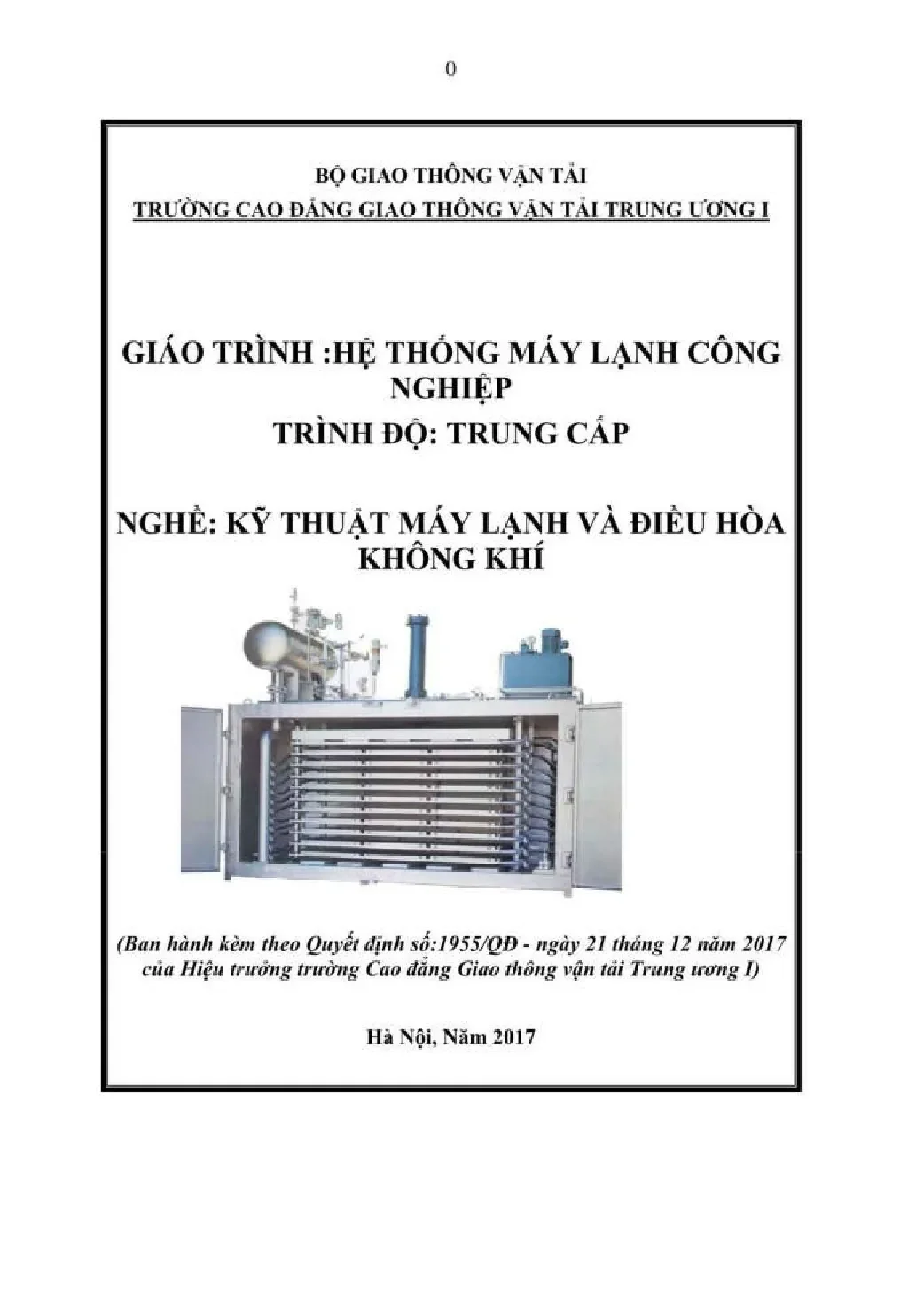

BO GIAO THONG VAN TAIL TRUONG CAO DANG GIAO THONG VAN TAI TRUNG UONG I GIAO TRINH :HE THONG MAY LANH CONG NGHIEP TRINH DO: TRUNG CAP NGHE: KY THUAT MAY LANH VA DIEU HOA KHONG KHi (Ban hành kèm theo Quyết định số:1955/QÐ - ngày 21 tháng 12 năm 2017 của Hiệu trưởng trường Cao đẳng Giao thông vận tải Trung tương 1) Hà Nội, Năm 2017 š LỜI GIỚI THIỆU Hiện nay, ngành kỹ thuật lạnh đang phát triển mạnh mẽ ở Việt Nam. Trong đó, tủ lạnh, máy lạnh thương nghiệp, máy lạnh công nghiệp, điều hỏa nhiệt độ đã trở nên quen thuộc trong đời sông va sản xuất. Hệ thống máy lạnh công nghiệp với việc sản xuất đá, bảo quan lạnh đông, hệ thống lạnh trong nhà máy bia, hệ thống lạnh CO;. đang phát huy tác dụng thúc đây mạnh mẽ nền kinh tế, đời sống đi lên.

Giáo trình “Hệ thống máy lạnh công nghiệp“ được biên soạn dùng cho chương trình dạy nghề KỸ THUAT MAY LANH VA DIEU HOA KHÔNG KHÍ của hệ Cao đẳng nghề. Nội dung của giáo trình cung cắp các kiến thức, kỹ năng về lắp đặt, vận hành, bảo dưỡng và sửa chữa hệ thông máy lạnh công nghiệp Giáo trình dùng để giảng dạy trong các Trường Cao đẳng nghề và cũng có thể dùng làm tài liệu tham khảo cho các trường có cùng hệ đào tạo vì đề cương của giáo trình bám sát chương trình khung quốc gia của nghề. Cấu trúc của giáo trình gồm 7 bài trong thời gian 180 giờ qui chuẩn Giáo trình được biên soạn lần đầu nên không thể tránh khỏi thiếu sót. Chúng tôi mong nhận được ý kiến đóng góp để giáo trình được chỉnh sửa và ngày càng hoàn thiện hơn.

Xin trân trọng cảm ơn! Hà Nội, ngày tháng - năm 2017 MUC LUC ĐÈ MỤC LỠI GIỚI THIỆU. MUC LUC CHUONG TRINH MO DUN HE THONG MAY LANH CONG NGHIEP Bai 1: Lắp đặt hệ thống và thiết bị kho lạnh công nghiệp 1. Đọc bản vẽ thì công, chuẩn bị trang thiết bị phục vụ lắp đại 2. Lắp đặt các thiết bị chỉnh trong kho lạnh.

Lắp đặt cá thiết bị phụ trong kho lạnh. Hút chân không - nạp gas, chạy thử hệ thống. Bài tập thực hành của học viên. Bai 2: Lắp đặt hệ thống lạnh máy đá câ 1.

Đọc bản vẽ thí công, chuẩn bịtrang thiết bị phục vụ lắp đại bị chính trong máy đá bị phụ trong máy 4. Hút chân không - nạp gas, chạy thử hệ thống. Bài tập thực hành của học viên. Bai 3: Vận hành hệ thống lạnh.

thao tác trong quá trình vận hảnh. ic thông số kỹ thuật. Bài tập thực hành của học viên Bai 4, Bao tri - Bảo dưỡng hệ thống. 1, Kiém tra hệthống lạnh 2.

Lam sạch hệ thống lạnh. 3, Bảo tì- Bảo dưỡng các thiết bị trong hệ tl Bài tập thực hành của học viên Bài 5: Sửa chữa hệ thống lạnh. « tra xác định nguyên nhân hư hỏng. Sửa chữa các thiết bị chính trong hệ thống lạnh 3.

Sửa chữa các thiết bị phụ trong hệ tông!lạnh. 4, Sita chita hé thống điện 5. Sửa chữa hệ thống nước- Hệ thống din gid Bài tập thực hành của học viên Bài 6: Vận hành, xử lý sự cỗ trong một số hệ thống lạnh 1. Vận hành hệ thống lạnh có sử dụng thiết bị Dixell.

Vận hành hệ thống lạnh có sử dụng thiết bị PLC.Vận hành xử lý các sự cố trong một số hệ thống lạnh. 166 Bài tập thực hành của học viên 177 Bài 7: Kiểm tra kết thúc 177 TÀI LIỆU THAM KHẢO 178 5 TEN MO DUN: HE THONG MAY LANH CONG NGHIEP Mi mé dun: MD 28 Vi tri, tinh chat, ý nghĩa va vai trò của mô đun: Hệ thống lạnh công nghiệp là mô đun chuyên môn trong chương trình Cao đẳng nghề Kỹ thuật máy lạnh và điều hoả không khí. Mô đun được sắp xếp sau khi học xong các môn học cơ sở: Cơ sở kỳ, thuật lạnh và điều hoà không khí, Đo lường điện - lạnh, Lạnh cơ bản vả Máy lạnh dân dụn/ Là mô đun bắt buộc, không thể thiểu trong nghề kỹ thuật máy lạnh và điều hoà không khí vì trong quá trình học tập cũng như làm việc chúng ta thường xuyên phải tiếp xúc với các công việc như: lắp đặt, vận hành, bảo dưỡng, sửa chữa các hệ thống máy lạnh công nghiệp như các loại kho lạnh, máy đá, tủ cấp đông. Mục tiêu của mô đun: - Trình bày được những kiến thức cơ bản về đọc bản vẽ, sử dụng dụng cụ, đồ nghề và các kỹ thuật lắp đặt, vận hành, bảo dưỡng, sửa chữa các hệ thống máy lạnh công nghiệp.

- Thực hành lắp đặt, vận hảnh, bảo dưỡng, sửa chữa và đo kiểm tra, đánh giá các hệ thống máy lạnh công nghiệp. - Sử dụng thành thạo các dụng cụ đỏ nghề đo kiểm tra và các thiết bị an toàn. ~ Phân tích được nguyên lý cấu tạo, hoạt động của các hệ thống máy lạnh công nghiệp. - Lắp đặt, vận hành, bảo dưỡng, sửa chữa các hệ thống máy lạnh công nghiệp đúng yêu cầu kỹ thuật - Do kiểm tra, đánh giá được các hệ thống máy lạnh công nghiệp.

- Cần thận, kiên trì - Yêu nghề, ham học hỏi - Thu xếp nơi làm việc gọn gảng ngăn nắp ~ Đảm bảo an toàn cho người và thiết bị Nội dung của mô đun: ] sf | 'Tên các bài trong mô đun | g | ‘tie |Kiểm số thuyết hành tra* 1 | Lấp đặt hệ thống và thiết bị kho lạnh | 24 - 6 17 | 1 công nghiệp. 2 _ | Lắp đặt hệ thống lạnh máy đá cây 36 | 12 | 23 | 1 3_ | Vận hành hệ thông lạnh 24 | 6 16 | 2 6 4 Bảo trì - Bảo dưỡng hệ thống lạnh 5_ | Sửa chữa hệ thông lạnh [24 17 nine 36 12 2 Vận hành, xử lý sự cố trong một số 30 12 16 a hệ thống lạnh. Kiểm tra kết thúc bie ¬ Cộng 180 54 1H 7 BÀI 1: LAP DAT HE THONG VÀ THIẾT BỊ KHO LẠNH CÔNG NGHIỆP. Mã bài MĐ28 - 01 Hệ thống và thiết bị kho lạnh công nghiệp là hệ thống được sử dụng rất phổ biến trong những công trình có quy mô lớn, lắp đặt hệ thống và thiết bị kho lạnh công nghiệp không thể thiếu trong nghề kỹ thuật máy lạnh và điều hoà không khí vì trong quá trình học tập cũng như làm việc chúng ta thường.

xuyên phải tiếp xúc với các công việc như: lắp đặt, vận hành, bảo dưỡng, sửa chữa các hệ thống máy lạnh công nghiệp như các loại kho lạnh, máy đá, tủ cấp đôn, vi vậy việc nghiên cứu hệ thống loại này sẽ giúp rất nhiều cho học viên tiếp cận và giải quyết những vấn dé sẽ gặp trong thực tiễn. Mục tiê - Phân tích được các quy định, ký hiệu bản vẽ thỉ công; ~ Phân tích được cấu tạo, mục đích sử dụng của các trang, thiết bị phục vụ lắp đặt; - Trình bày được mục đích và phương pháp lắp đặt các thiết bị chính, phụ trong kho lạnh; ~ Kiểm tra được thông số của thiết bị trước khi lắp; ~ Lắp đặt các thiết bị chính, phụ trong kho lạnh đúng quy trình và đảm bảo an toàn. Nội dung chính: 1. ĐỌC BẢN VẼ THỊ CÔNG, CHUẢN BỊ TRANG THIẾT BỊ PHỤC VỤ LAP DAT: Mục tiêu + Nắm được các quy định, ký hiệu bản vẽ thi công + Hiểu về cấu tạo, mục đích sử dụng của các thiết bị an toàn + Đọc hiểu được các bản vẽ thi công hệ thông lạnh + Phân tích, bóc tách các thiết bị trong bản vẽ + Điều chỉnh, sử dụng thiết bị an toàn đúng quy trình + Cẩn thận, chính xác, khoa học.

Đọc bản vẽ mặt bằng lắp đặt: a ee aap or rH : iae Wie = @ ide igen nen Xesob | stain HT am angitàu 3 a | pas” BỊ HE AE fy Nh = 5 -Ss SS nh 9: ding Ro ign tích 19 Gi diện tied tích 32 m. Mặt bằng kho lạnh 1. Đọc bản vẽ thiết kế hệ thống lạnh: 9000 © Ba 8 Hinh 1. So do hé thonglanh kho cap đông môi chất R22 10 1- Máy nén; 2 - Bình chứa; 3 - Bình ngưng; 4 - Bình tách dẫu;5 - Bình tách lỏng HN;6- Dàn lạnh;7 - Tháp GN; 8 - Bơm nước GÀ; 9 - Bình trung gian; 10 - Bộloe; 11 - Bễ nước; 12 - Bơm xả băng * Hệ thống gồm các thiết bị chính sau đây: ~ Máy nén: Hệ thông sử dụng máy nén 2 cấp.

Các loại máy nén lạnh thường hay được sir dung la MYCOM, York - Frick, Bitzer, Copeland vv. ~ Bình trung gian: Đỗi với hệ thông lạnh 2 cap sử dụng frêôn người ta thường sử dụng bình trung gian kiểu nằm ngang. Bình trung gian kiểu này rất sọn, thuận lợi lắp đặt, vận hành và các thiết bị phụ đi kèm ít hơn. Đối với hệ thống nhỏ có thể sử dụng bình trung gian kiểu tắm bản của Alfalaval chỉ phí thấp nhưng rất hiệu quả.

Đối với hệ thống NH;, người ta sử dụng bình trung gian kiểu đứng với đầy đủ các thiết bị bảo vệ, an toàn. - Bình tách lỏng hi nhiệt: Trong các hệ thông lạnh thường các thiết bị kết hợp một hay nhiều công dụng. Trong hệ thống frêôn người ta sử dụng. bình tách lỏng kiêm chức năng hồi nhiệt.

Sự kết hợp này thường làm tăng hiệu quả của cả 2 chức năng. Sơ đồ nguyên lý tủ cấp đông NH3, cấp dich bang bom 1 - Máy nén; 2 - Bình chứa cao áp; 3 - Dàn ngưng; 4 - Bình tách dầu; 3 - Bình chứa hạ áp; 6 - Bình trung gian;7 - Tả cấp đông; 8 - Bình thu hôi dâu; 9 - Bơm dịch; 10 - Bơm nước giải nhiệt Trên hình là sơ đồ nguyên lý hệ thống tủ cấp đông tiếp xúc sử dụng bơm cấp dich. Theo so dé, dịch lỏng được bơm bơm thẳng vào các tắm lắc nên tốc độ chuyên động bên trong rất cao, hiệu quả truyền nhiệt tăng lên rõ rệt, do đó. "1 giảm đáng kể thời gian cấp đông.

Thời gian cấp đông chỉ còn khoảng 1 giờ. Đọc bản vẽ mạch điện động lực và điều khiển: mả tớ | ah | SH Serpe SE beeper Hình 1. Mạch điện động lực trong hệ thống lạnh * Một hệ thống lạnh nhiệt độ thấp gồm: ~ Quạt dàn bay hơi kiểu ba pha, khởi động trực tiếp khi khởi động quạt dân bay hơi khởi động trước máy nén nà quạt dàn nóng. ~ Máy nén ba pha, mạch pump out có giảm tải khi khởi động.

Van giảm tải được đóng mạch 2 giây sau khi chuyển vào mạch đấu tam giác của máy nén. Để hạn chế dòng khởi động, mạch khởi động thiết kế kiêu sao — tam giác. ~ Quạt đần ngưng kiểu ba pha, khởi động trực tiếp.
