Giáo trình Hệ thống điều hòa không khí trung tâm - Ngành Kỹ thuật máy lạnh

Giáo trình hệ thống điều hòa không khí trung tâm cung cấp kiến thức chuyên sâu cho nghề kỹ thuật máy lạnh và điều hòa không khí trình độ trung cấp.

• Trường học: Trường Cao Đẳng Nghề Kỹ Thuật
• Chuyên ngành: Kỹ Thuật Máy Lạnh Và Điều Hòa Không Khí
• Đề tài: Giáo Trình Hệ Thống Điều Hòa Không Khí Trung Tâm Nghề Kỹ Thuật Máy Lạnh Và Điều Hòa Không Khí Trình Độ Trung Cấp
• Loại tài liệu: Giáo Trình

Mục lục chi tiết

• LỜI GIỚI THIỆU
• Chương trình mô đun hệ thống điều hòa không khí trung tâm
• 1. Bài 1: Lắp đặt hệ thống điều hòa trung tâm nước
• 1.1. Giới thiệu sơ đồ hệ thống điều hòa trung tâm nước
• 1.1.1. Giới thiệu chung sơ đồ nguyên lý hệ thống ĐHKK trung tâm nước
• 1.1.2. Chức năng, nhiệm vụ của từng thiết bị trên hệ thống điều hoà
• 1.1.3. Quy trình và các tiêu chuẩn thực hiện công việc
• 1.1.4. Hướng dẫn cách thức thực hiện công việc
• 1.1.5. Những lỗi thường gặp và cách khắc phục
• 1.2. Lắp đặt máy làm lạnh nước
• 1.2.1. Khảo sát, lập quy trình lắp đặt
• 1.2.2. Lắp đặt CHILLER
• 1.3. Lắp đặt FCU - AHU
• 1.3.1. Khảo sát, lập quy trình lắp đặt
• 1.3.2. Lắp đặt FCU - AHU
• 2. Bài 2: Lắp đặt máy điều hòa nguyên cụm
• 3. Bài 3: Lắp đặt máy điều hòa không khí VRV
• 4. Bài 4: Lắp đặt hệ thống đường ống dẫn nước
• 5. Bài 5: Lắp đặt tháp giải nhiệt, bình giãn nở và các thiết bị phụ
• 6. Bài 6: Lắp đặt các loại bơm
• 7. Bài 7: Lắp đặt hệ thống đường ống gió
• 8. Bài 8: Lắp đặt miệng thổi và miệng hút không khí - Quạt gió
• 9. Bài 9: Lắp đặt hệ thống điện và điều khiển tự động hóa trong ĐHKK trung tâm
• 10. Kiểm tra kết thúc mô đun

Tóm tắt

I. Tổng quan giáo trình hệ thống điều hòa không khí trung tâm

Giáo trình hệ thống điều hòa không khí trung tâm được biên soạn cho chương trình đào tạo trung cấp điện lạnh, cụ thể là nghề Kỹ thuật máy lạnh và điều hòa không khí. Tài liệu này đóng vai trò nền tảng, cung cấp kiến thức toàn diện về các hệ thống làm mát quy mô lớn, vốn đang phát triển mạnh mẽ tại Việt Nam song song với quá trình công nghiệp hóa, hiện đại hóa. Nội dung giáo trình không chỉ tập trung vào lý thuyết mà còn chú trọng vào kỹ năng thực hành, bao gồm lắp đặt, vận hành và bảo dưỡng các hệ thống phức tạp. Đây là một tài liệu điện lạnh chuyên sâu, giúp học viên chuyển đổi từ kiến thức về điều hòa cục bộ sang làm chủ các hệ thống trung tâm. Mục tiêu cốt lõi là đào tạo ra các kỹ thuật viên điện lạnh có khả năng phân tích sơ đồ, đọc thông số kỹ thuật, và thực hiện công việc một cách chính xác, đảm bảo an toàn lao động ngành lạnh. Giáo trình này là cầu nối thiết yếu giữa lý thuyết trong nhà trường và yêu cầu thực tiễn của các công trình lớn như tòa nhà văn phòng, trung tâm thương mại, và nhà máy công nghiệp.

1.1. Mục tiêu cốt lõi của chương trình đào tạo trung cấp

Mục tiêu chính của chương trình đào tạo trung cấp điện lạnh là trang bị cho học viên năng lực trình bày nguyên lý làm việc của hệ thống điều hòa không khí trung tâm. Học viên phải hiểu rõ cấu tạo và chức năng của từng thiết bị, từ đó có thể phân tích bản vẽ kỹ thuật hệ thống lạnh. Chương trình nhấn mạnh kỹ năng thực hành, yêu cầu học viên có khả năng lắp đặt điều hòa trung tâm theo đúng quy trình kỹ thuật. Bên cạnh đó, việc vận hành và điều khiển hệ thống qua các mạch điện tự động hóa cũng là một mục tiêu quan trọng. Cuối cùng, chương trình rèn luyện thái độ làm việc cẩn thận, chuyên nghiệp và ý thức tuân thủ các quy định về an toàn cho người và thiết bị.

1.2. Vị trí và vai trò của mô đun trong ngành kỹ thuật máy lạnh

Mô đun về hệ thống điều hòa không khí trung tâm là một mô đun chuyên môn bắt buộc trong ngành kỹ thuật máy lạnh. Nó được xây dựng dựa trên kiến thức cơ sở và các mô đun về điều hòa cục bộ đã học trước đó. Tầm quan trọng của mô đun này nằm ở việc cung cấp kiến thức chuyên sâu về các công nghệ làm lạnh phức tạp và quy mô lớn như hệ thống Chiller và hệ thống VRV/VRF. Việc nắm vững nội dung này giúp học viên có đủ năng lực để tham gia vào các dự án HVAC (Heating, Ventilation, and Air Conditioning) lớn, mở ra cơ hội nghề nghiệp rộng lớn trong lĩnh vực xây dựng và quản lý tòa nhà.

II. Thách thức chính khi học hệ thống điều hòa không khí trung tâm

Việc tiếp cận và làm chủ hệ thống điều hòa không khí trung tâm đặt ra nhiều thách thức cho học viên. Khác với các thiết bị cục bộ, hệ thống trung tâm có cấu trúc phức tạp, tích hợp nhiều cụm máy móc và mạng lưới đường ống chằng chịt. Thách thức lớn nhất là khả năng đọc và hiểu các bản vẽ kỹ thuật hệ thống lạnh, bao gồm sơ đồ nguyên lý, sơ đồ lắp đặt và chi tiết kết nối. Việc này đòi hỏi tư duy hệ thống và kiến thức vững chắc về nguyên lý hoạt động của từng thành phần. Một khó khăn khác là việc tính toán tải lạnh cho các không gian lớn, đòi hỏi sự chính xác cao để lựa chọn thiết bị phù hợp. Hơn nữa, quá trình lắp đặt và vận hành yêu cầu kỹ năng thực hành cao, sự phối hợp đồng bộ và tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật để đảm bảo hệ thống hoạt động ổn định, hiệu quả và an toàn. Các lỗi trong quá trình này có thể gây ra hậu quả nghiêm trọng về chi phí và hiệu suất vận hành.

2.1. Phân tích sơ đồ nguyên lý điều hòa trung tâm phức tạp

Một trong những rào cản đầu tiên là khả năng phân tích sơ đồ nguyên lý điều hòa trung tâm. Các sơ đồ này mô tả mối quan hệ tương tác giữa hàng loạt thiết bị như Cụm Chiller, tháp giải nhiệt (cooling tower), bơm, AHU (Air Handling Unit), và FCU (Fan Coil Unit). Học viên cần xác định được luồng di chuyển của chất tải lạnh (nước) và môi chất làm lạnh, cũng như hiểu rõ chức năng của từng van, cảm biến và thiết bị điều khiển. Việc không nắm vững sơ đồ nguyên lý sẽ dẫn đến sai lầm trong quá trình lắp đặt và khắc phục sự cố sau này.

2.2. Yêu cầu cao về kỹ năng và an toàn lao động ngành lạnh

Lắp đặt và bảo trì hệ thống trung tâm đòi hỏi kỹ năng thực hành vượt trội so với hệ thống dân dụng. Kỹ thuật viên điện lạnh phải làm việc với các thiết bị công suất lớn, hệ thống điện ba pha phức tạp và môi chất lạnh dưới áp suất cao. Do đó, yêu cầu về an toàn lao động ngành lạnh là vô cùng khắt khe. Các rủi ro tiềm ẩn bao gồm điện giật, bỏng lạnh, ngạt khí do rò rỉ môi chất, và tai nạn khi làm việc trên cao. Việc trang bị kiến thức và tuân thủ các quy trình an toàn là điều kiện tiên quyết để hoàn thành công việc.

III. Hướng dẫn hệ thống Chiller từ giáo trình điều hòa trung tâm

Giáo trình cung cấp một chương chi tiết về hệ thống Chiller (hệ thống điều hòa trung tâm nước), một giải pháp phổ biến cho các công trình quy mô lớn. Nguyên lý cơ bản của hệ thống là sử dụng cụm máy lạnh Chiller để làm lạnh nước xuống khoảng 7°C. Lượng nước lạnh này sau đó được bơm qua một mạng lưới đường ống có bọc cách nhiệt đến các dàn trao đổi nhiệt (FCU và AHU) đặt tại các khu vực cần làm mát. Tại đây, không khí được làm lạnh trước khi thổi vào phòng. Hệ thống này có ưu điểm là công suất lớn, hoạt động ổn định và có thể đáp ứng cho các tòa nhà cao tầng với không gian lắp đặt hạn chế. Giáo trình đi sâu vào việc phân tích cấu tạo, nguyên lý làm việc của từng thiết bị chính, từ cụm Chiller, tháp giải nhiệt, bơm nước cho đến các dàn lạnh. Đây là kiến thức cốt lõi giúp học viên tự tin trong việc thiết kế, lắp đặt và bảo trì hệ thống Chiller.

3.1. Cấu tạo và chức năng các thiết bị chính trong hệ thống Chiller

Một hệ thống Chiller hoàn chỉnh bao gồm nhiều thiết bị quan trọng. Cụm Chiller là trái tim của hệ thống, chứa máy nén (compressor), bình ngưng và bình bay hơi để làm lạnh nước. Tháp giải nhiệt (cooling tower) có nhiệm vụ thải nhiệt từ bình ngưng ra môi trường đối với Chiller giải nhiệt nước. Bơm nước giải nhiệt và bơm nước lạnh đảm bảo sự tuần hoàn liên tục của nước trong hệ thống. Các dàn lạnh (indoor unit) như FCU và AHU trực tiếp xử lý không khí trong phòng. Ngoài ra, các thiết bị phụ như bình giãn nở và hệ thống xử lý nước cũng đóng vai trò không thể thiếu để hệ thống vận hành ổn định.

3.2. Quy trình lắp đặt điều hòa trung tâm hệ Chiller

Quy trình lắp đặt điều hòa trung tâm hệ Chiller bắt đầu bằng việc khảo sát mặt bằng và nghiên cứu kỹ bản vẽ thi công. Các bước chính bao gồm: lắp đặt giá đỡ và bộ chống rung cho cụm Chiller, định vị và cố định máy. Tiếp theo là thi công hệ thống đường ống nước lạnh (có bảo ôn) và đường ống nước giải nhiệt. Sau đó, tiến hành lắp đặt các thiết bị như FCU, AHU, tháp giải nhiệt và các loại bơm. Cuối cùng là lắp đặt hệ thống điện động lực và điều khiển, kết nối tất cả các thiết bị lại với nhau. Mỗi bước đều yêu cầu sự chính xác và tuân thủ tiêu chuẩn kỹ thuật nghiêm ngặt.

IV. Bí quyết vận hành hệ thống VRV VRF cho kỹ thuật viên điện lạnh

Hệ thống VRV/VRF (Variable Refrigerant Volume/Flow) là một công nghệ điều hòa không khí trung tâm hiện đại, được giáo trình giới thiệu như một giải pháp linh hoạt và tiết kiệm năng lượng. Điểm khác biệt cốt lõi của hệ thống này là khả năng điều chỉnh lưu lượng môi chất lạnh đến từng dàn lạnh (indoor unit) một cách độc lập, dựa trên nhu cầu thực tế của từng khu vực. Một dàn nóng (outdoor unit) công suất lớn có thể kết nối với nhiều dàn lạnh có chủng loại và công suất khác nhau (treo tường, âm trần, giấu trần nối ống gió). Hệ thống này sử dụng công nghệ biến tần (Inverter) để điều khiển tốc độ của máy nén (compressor), giúp thay đổi công suất làm lạnh một cách mượt mà và tối ưu hóa việc tiêu thụ điện năng. Việc nắm vững cách vận hành hệ thống VRV là một kỹ năng quan trọng, giúp kỹ thuật viên điện lạnh đáp ứng yêu cầu của các công trình hiện đại, đòi hỏi cao về thẩm mỹ và hiệu quả năng lượng.

4.1. Nguyên lý điều chỉnh năng suất lạnh bằng công nghệ biến tần

Việc điều chỉnh năng suất lạnh trong hệ thống VRV/VRF dựa trên nguyên lý điều khiển biến tần. Thay vì chạy/dừng liên tục như các máy truyền thống, máy nén Inverter có thể thay đổi tần số dòng điện, từ đó điều chỉnh tốc độ quay để cung cấp chính xác lượng môi chất cần thiết. Theo tài liệu, một hệ thống có thể có tới 14 cấp điều chỉnh, cho phép công suất thay đổi rất "mềm", phù hợp chính xác với phụ tải yêu cầu. Điều này không chỉ mang lại sự thoải mái tối đa cho người sử dụng mà còn giúp tiết kiệm năng lượng đáng kể, đặc biệt khi hệ thống hoạt động ở chế độ non tải.

4.2. Lưu ý quan trọng khi lắp đặt và vận hành hệ thống VRV

Khi lắp đặt điều hòa trung tâm loại VRV, cần đặc biệt chú ý đến giới hạn về chiều dài và chênh lệch độ cao của đường ống. Việc kéo dài đường ống quá mức cho phép sẽ làm giảm hiệu suất làm lạnh của hệ thống. Quá trình lắp đặt đòi hỏi kỹ thuật hàn ống đồng chính xác, hệ thống phải được hút chân không và nạp gas đúng quy trình. Trong quá trình vận hành hệ thống VRV, cần hiểu rõ cách hoạt động của bộ lựa chọn nhánh (BS unit) trong các hệ thống thu hồi nhiệt, cho phép một số dàn lạnh hoạt động ở chế độ làm lạnh trong khi các dàn khác hoạt động ở chế độ sưởi ấm.

V. Phương pháp tính toán tải lạnh và đọc bản vẽ kỹ thuật hiệu quả

Một trong những kỹ năng nền tảng và quan trọng nhất mà giáo trình hệ thống điều hòa không khí trung tâm trang bị là phương pháp tính toán tải lạnh và đọc bản vẽ kỹ thuật hệ thống lạnh. Trước khi tiến hành lắp đặt bất kỳ hệ thống nào, việc xác định chính xác nhu cầu làm lạnh của công trình là bước đi tiên quyết. Tính toán sai sẽ dẫn đến việc chọn thiết bị quá lớn gây lãng phí hoặc quá nhỏ không đáp ứng được yêu cầu, ảnh hưởng trực tiếp đến hiệu quả đầu tư và sự thoải mái của người sử dụng. Song song đó, bản vẽ kỹ thuật được xem là "ngôn ngữ" giao tiếp trong ngành kỹ thuật máy lạnh. Khả năng đọc hiểu chính xác các ký hiệu, sơ đồ bố trí thiết bị, và chi tiết đường ống giúp kỹ thuật viên điện lạnh thi công đúng thiết kế, tránh sai sót và đảm bảo sự phối hợp nhịp nhàng với các bộ phận khác trong dự án.

5.1. Các yếu tố ảnh hưởng đến việc tính toán tải lạnh

Việc tính toán tải lạnh phải xem xét nhiều yếu tố. Các yếu tố chính bao gồm: bức xạ nhiệt mặt trời qua tường và cửa kính, nhiệt tỏa ra từ con người, hệ thống chiếu sáng, và các thiết bị văn phòng. Ngoài ra, cần tính đến lượng nhiệt do thông gió và chênh lệch nhiệt độ giữa trong và ngoài nhà. Việc tổng hợp chính xác các nguồn nhiệt này sẽ cho ra tổng công suất lạnh cần thiết, là cơ sở để lựa chọn công suất cho Cụm Chiller hoặc dàn nóng (outdoor unit).

5.2. Hướng dẫn đọc thông số kỹ thuật từ Catalogue thiết bị

Giáo trình hướng dẫn học viên cách đọc và phân tích các bảng thông số kỹ thuật từ catalogue của nhà sản xuất. Ví dụ, với bảng thông số của Cụm Chiller Carrier 30HK, học viên có thể tra cứu công suất lạnh (Qo), công suất giải nhiệt (Qk) và công suất mô tơ điện (N) ở các điều kiện nhiệt độ nước khác nhau. Tương tự, với catalogue của FCU, có thể xác định lưu lượng gió, công suất lạnh, và kích thước đường ống kết nối. Kỹ năng này giúp đảm bảo lựa chọn và lắp đặt điều hòa trung tâm đúng với yêu cầu thiết kế.

VI. Tương lai ngành kỹ thuật máy lạnh và cơ hội cho kỹ thuật viên

Ngành kỹ thuật máy lạnh và điều hòa không khí tại Việt Nam đang có tiềm năng phát triển rất lớn, mở ra nhiều cơ hội nghề nghiệp cho các kỹ thuật viên điện lạnh được đào tạo bài bản. Sự phát triển của các đô thị, sự gia tăng của các tòa nhà cao tầng, trung tâm thương mại và khu công nghiệp kéo theo nhu cầu khổng lồ về các hệ thống điều hòa không khí trung tâm. Những kiến thức và kỹ năng được cung cấp trong giáo trình trình độ trung cấp chính là tấm vé thông hành để các kỹ thuật viên bước vào thị trường lao động đầy hứa hẹn này. Trong tương lai, ngành này sẽ tiếp tục phát triển theo hướng bền vững, thông minh và tiết kiệm năng lượng. Do đó, việc không ngừng học hỏi, cập nhật các công nghệ mới như hệ thống VRV/VRF hay các giải pháp điều khiển tự động hóa là yếu tố then chốt để một kỹ thuật viên có thể thăng tiến và thành công trong sự nghiệp của mình.

6.1. Xu hướng phát triển của hệ thống điều hòa thông minh

Tương lai của hệ thống điều hòa không khí trung tâm gắn liền với các công nghệ thông minh và Internet of Things (IoT). Các hệ thống hiện đại đang dần được tích hợp vào Hệ thống Quản lý Tòa nhà (BMS), cho phép giám sát, điều khiển và tối ưu hóa vận hành từ xa. Các cảm biến thông minh sẽ tự động điều chỉnh hoạt động của hệ thống Chiller hay VRV dựa trên số lượng người trong phòng và điều kiện thời tiết, nhằm tối đa hóa hiệu quả năng lượng. Việc sử dụng các môi chất lạnh thế hệ mới thân thiện với môi trường cũng là một xu hướng tất yếu.

6.2. Yêu cầu kỹ năng cho kỹ thuật viên điện lạnh chuyên nghiệp

Để đáp ứng yêu cầu của thị trường, một kỹ thuật viên điện lạnh chuyên nghiệp không chỉ cần vững kỹ năng lắp đặt điều hòa trung tâm và bảo trì cơ học. Họ còn phải có kiến thức về hệ thống điều khiển tự động, mạng máy tính và khả năng phân tích dữ liệu vận hành. Việc hoàn thành chương trình đào tạo trung cấp điện lạnh là bước khởi đầu quan trọng. Sau đó, kỹ thuật viên cần liên tục nâng cao tay nghề, học hỏi về các công nghệ mới để có thể xử lý các hệ thống ngày càng phức tạp, từ đó khẳng định giá trị và có được lộ trình sự nghiệp bền vững.

Trích đoạn nội dung tài liệu

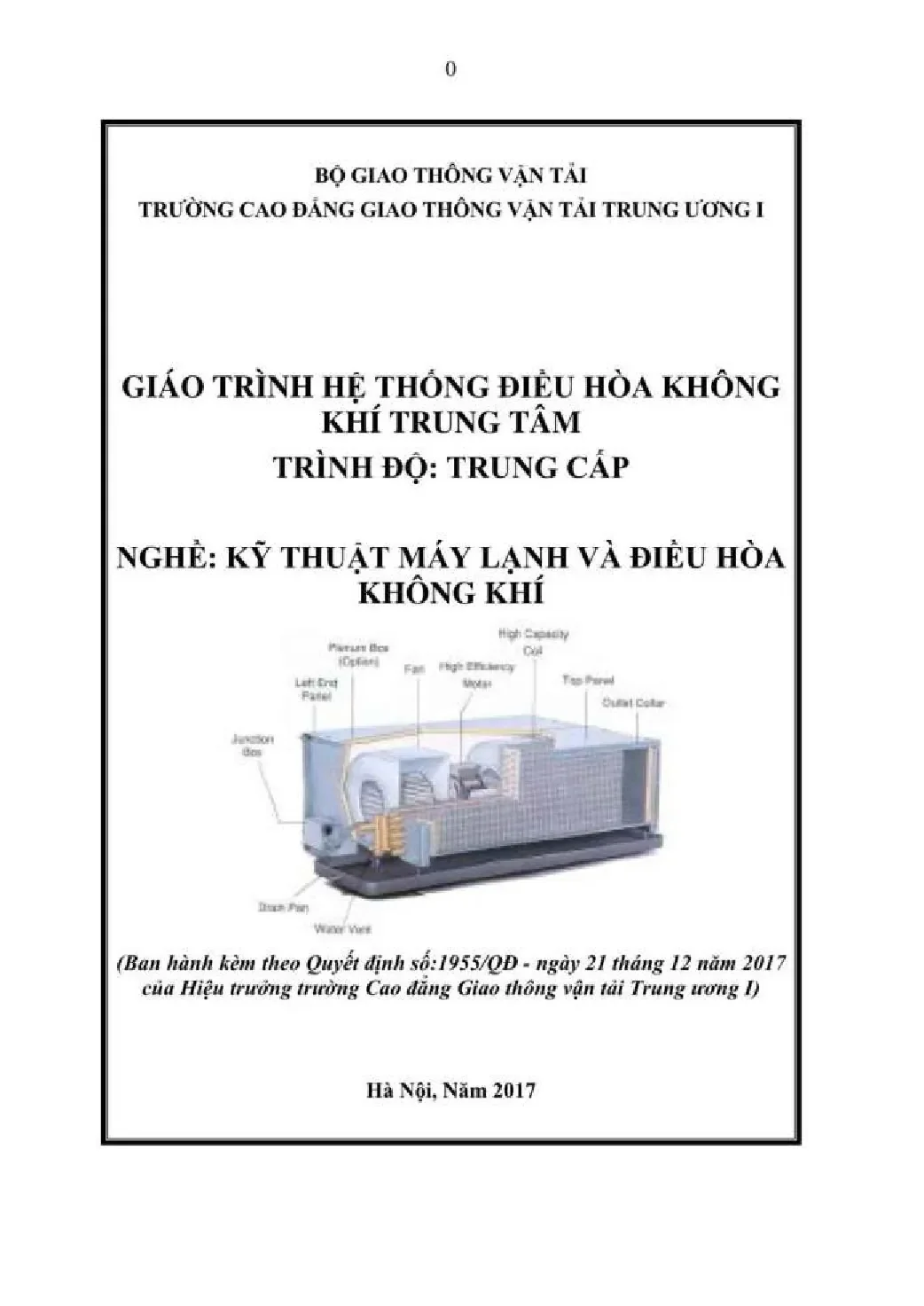

BO GIAO THONG VAN TAIL TRUONG CAO DANG GIAO THONG VAN TAI TRUNG UONG I GIAO TRINH HE THONG DIEU HOA KHONG KHÍ TRUNG TÂM TRÌNH ĐỘ: TRUNG CÁP NGHÈ: KỸ THUẬT MÁY LẠNH VÀ DIEU HOA KHÔNG KHÍ (Ban hành kèm theo Quyết định số:1955/QĐ - ngày 21 tháng 12 năm 2017 của Hiệu trưởng trường Cao đẳng Giao thông vận tải Trung trơng 1) Hà Nội, Năm 2017 1 LỜI GIỚI THIỆU Cùng với công cuộc đổi mới công nghiệp hóa và hiện đại hóa đất nước, kỹ thuật lạnh đang phát triển mạnh mẽ ở Việt Nam. Tủ lạnh, máy lạnh thương. nghiệp, công nghiệp, điều hòa nhiệt độ đã trở nên quen thuộc trong đời sốn; và sản xuất. Các hệ thống máy lạnh và điều hòa không khí phục vụ trong đời sống và sản xuất như: chế biến, bảo quản thực phẩm, bia, rượu, in ấn, điện tử, thông tin, y tế, thé duc thé thao, du lich.

đang phát huy tác dụng thúc đây mạnh mẽ nên kinh tế, đời sống đi lên. Giáo trình “Hệ thống điều hòa không khí trung tâm” được biên soạn dùng cho chương trình dạy nghề KỸ THUẬT MÁY LẠNH VÀ DIEU HOA KHÔNG KHÍ của hệ Cao đăng nghẻ. Nội dung của giáo trình cung cắp các kiến thức về lắp đặt, vận hành và bảo dưỡng hệ thống điều hỏa không khí trung tâm. Hà Nội, ngày thắng.

năm 2017 MỤC LỤC Chương trình mô đun hệ thống điều hòa không khí trung tâm _ 3 Lắp đặt hệ thống điều hòa trung tâm nước. 5 Lắp đặt máy điều hòa nguyên cụm. 23 Lắp đặt máy điều hòa không khí VRV, 36 Lắp đặt hệ thông đường ống dẫn nước „43 Lắp đặt tháp giải nhiệt, bình giãn nở và các thiết bị ph 52 Lắp đặt các loại bom. Lắp đặt hệ thống đường ống gió.

3 Lắp đặt miệngthổi và miệng hút không khí - Quạt gió 115 Lắp đặt hệ thống điện và điều khiển tự động hóa trong ĐHKK trung 137 148 3 TEN MO DUN: HE THONG DIEU HOA KHÔNG KHÍ TRUNG TÂM Mã mô đun: MÐ 31 Vị trí, tính chất, ý nghĩa và vai trò của mô đun: + Trước khi bắt đầu học mô đun này học sinh phải hoàn thành các môn học khối kiến thức cơ sở; môđun chuyên môn nghẻ bắt buộc và mô đun điều hòa không khi cục bộ: + Là mô đun chuyên môn nghề bắt buộc; Mục tiêu của mô đun: - Trình bày được nguyên lý làm việc của hệ thông ĐHKK trung tâm ~ Trình bày nguyên lý làm việc của một số hệ thống điện, lạnh trong, ĐHKK trung tâm. - Điều khiển hệ thống ĐHKK trung tâm qua một số mạch điều khiển điện, lạnh. - Tự động hoá hệ thống điều khiển điện trong hệ thống ĐHKK trung tâm - Lắp được các thiết bị điện trong hệ thống ĐHKK trung tâm - Điều chỉnh được năng suất lạnh của hệ thống qua các thiết bị điều khiển - Tự động hoá hệ thông điều khiển bằng các mạch điện ~ Trình bảy được một số yêu cầu về ĐHKK trung tâm ~ Nhìn nhận một cách khái quát về môn học ĐHKK trung tâm trong nhiệt công nghiệp; ~ Cẩn thận, kiên trì ~ Yêu nghề, ham học hỏi ~ Thu xếp nơi lảm việc gọn gàng ngăn nắp, ~ Đảm bảo an toàn cho người và thiết bị. Nội dung chính của mô đun: Thời gian TT Tênân cáccá bàibài trong môâ đun Tong] Ly TÁC |(Kuyết| |Thực naan | Kiếm eae 1 | ấp đặthệ thống digwhéatrungtim [1 | 4 | 7 | 4 nước z 2_ | Lắp đặt máy điều hòa nguyên cụm 2 | 4 |7 |1 3 | Lắp đặt máy điều hòa không khí VRV | 9 | 2 6 | 1 4 | Lap đặt hệ thống đường ống đẫn nước | 18 | 3 | 13 | 2 5 | Lắp đặt tháp giải nhiệt, bình giãn nở.

và các thiết bị phụ 2% | 5 |6] 3 67 Lắp đặt các loại bom Lắp đặt hệ thôn; tờng ông gió 8 Lắp đặt miệng thổi và miệng hút a) không khí - quạt gió ¥ Lắp đặt hệ thông điện và điều khiển 19 tự động hóa trong ĐHKK trung tâm 10 | Kiém tra kết thúc mô đun Cộng 38 95 17 5 BAI 1: LAP DAT HE THONG DIEU HOA TRUNG TAM NƯỚC Mã bài MĐ3I - 01 Giới thiệu: Hệ thống điều hòa trung tâm làm lạnh nước là hệ thống được sử dụng rất phố biến trong những công trình có quy mô lớn, phân bổ các hộ tiêu thy không tập trung, chiều cao công trình lớn, không gian dành cho lắp đặt hạn chế, giá thành rẻ. vì vậy việc nghiên cứu hệ thống loại này sẽ giúp rất nhiều cho học viên tiếp cận và giải quyết những vấn đề sẽ gặp trong thực tiễn. Mục tiêu: ~ Phân tích được sơ đồ nguyên lý của hệ thống điều hoà trung tâm nước. ~ Trình bày được nguyên lý làm việc của từng thiết bị trên hệ thống - Trình bảy được cấu tạo của từng thiết bị trên hệ thống - Phân tích được bản vẽ lắp đặt ~ Đọc được các thông số kỹ thuật của máy trên cataloge ~ Liệt kê được qui trình lắp đặt - Lắp đặt được hệ thống điều hòa trung tâm nước ~ Nghiêm chỉnh, cần thận, chỉnh xác, an toàn.

Nội dung chính: 1. GIỚI THIỆU SƠ ĐỎ HỆ THÓNG ĐIỀU HÒA TRUNG TÂM NƯỚC: "Mục tiêu: Phân tích được sơ đồ nguyên lý của hệ thống điều hoà trung tâm nước. “Trình bảy được nguyên lý làm việc của từng thiết bị trên hệ thống Trình bày được cấu tạo của từng thiết bị trên hệ thống Chuẩn bị đầy đủ các điều kiện cho lắp đặt 1.1 Gi thiệu chung sơ đồ nguyên lý hệ thẳng ĐHKK trung tâm nước: * Máy điều hòa không khí làm lạnh bằng nước (WATER CHILLER)- Hệ thống điều hòa không khí kiểu làm lạnh bằng nước là hệ thống trong đó cụm máy lạnh không trực tiếp xử lý không khí mà làm lạnh nước đến khoáng, 7C. Sau đó nước được dẫn theo đường ống có bọc cách nhiệt đến các dàn trao đổi nhiệt gọi là các FCU vả AHU đẻ xử lý nhiệt ảm không khí, Như vậy trong hệ thống nảy nước sử dụng làm chắt tải lạnh.

* Sơ đồ nguyên lý: Sơ đồ nguyên lý hệ thống điều hoà water chiller Trên hình là sơ đồ nguyên lý của hệ thống điều hoà làm lạnh bằng nước. Hệ thống gồm các thiết bị chính sau: ~ Cụm máy lạnh Chiller ~ Tháp giải nhiệt (đối với máy chiller giải nhiệt bằng nước) hoặc din nóng (đối với chiller giải nhiệt bằng gió) ~ Bơm nước giải nhiệt ~ Bơm nước lạnh tuần hoàn ~ Bình giãn nở và cấp nước bổ sung. ~ Hệ thống xử lý nước ~ Các dàn lạnh FCU và AHU 1. Trình bày chức năng, nhiệm vụ của từng thiết bị trên hệ thống diều hoà: * Đặc điểm của các thiết bị chính: a) Cum Chiller: Cụm máy lạnh chiller 1a thiét bj quan trọng nhất của hệ thống điều hoà kiểu làm lạnh bằng nước.

Nó được sử dụng để làm lạnh chất lỏng, trong điều hoà không khí sử dụng để làm lạnh nước tới khoảng 7oC (hình vẽ). Ở đây nước đóng vai trò là chất tải lạnh. Cụm Chiller là một hệ thống lạnh được lắp đặt hoàn chỉnh tại nhà máy nhà chế tạo, với các thiết bị sau: + Máy nén: Có rất nhiều dang, nhưng phổ biến là loại trục vít, máy nén kín, máy nén pittông nửa kín. + Thiết bị ngưng tụ: Tuỳ thuộc vào hình thức giai nhiệt mà thiết bị ngưng tụ là bình ngưng hay dàn ngưng.

Khi giải nhiệt bằng nước thì sử dụng bình ngưng, khi giái nhiệt bằng giỏ sử dụng dàn ngưng. Nếu giải nhiệt bằng nước thì hệ thông có thêm tháp giải nhiệt và bơm nước giải nhiệt. Trên thực tế nước ta, thường hay sử dung may giải nhiệt bằng nước vì hiệu quả cao và én định hơn. + Bình bay hơi: Bình bay hơi thường sử dụng là bình bay hơi ống đồng có cánh.

Môi chất lạnh sôi ngoài ống, nước chuyển động trong ống. hơi được bọc các nhiệt và duy trì nhiệt độ không được quá dưới 7°C nhằm ngăn ngừa nước đóng băng gây nỗ vỡ bình. Công dụng bình bay hơi là làm lạnh nước. + Tủ điện điều khiển: Cụm máy chiller máy nên pitting mica kin Carrier Trên hình là cụm chiller với máy nén kiểu pitông nửa kín của hằng Carrier.

Các máy nén kiểu nửa kín được bố trí nằm ở trên cụm bình ngưng - bình bay hơi. Phía mặt trước là tủ điện điều khiển. Toàn bộ được lắp đặt thành 01 cụm hoàn chính trên hệ thông khung đỡ chắc chắn. Khi lắp đặt cum chiller cin lưu ý để dành không gian cẩn thiết để vệ sinh các bình ngưng.

Không gian máy thoáng đăng, có thể dễ dàng đi lại xung. quanh cụm máy lạnh để thao tác. Khi lắp cum chiller ở các phòng tầng trên cần lắp thêm các bộ chống rung. Máy lạnh chiller điều khiển phụ tải theo bước, trong đó các cụm máy có thời gian làm việc không đều nhau.

Vì thế người vận hành cần thường 8 xuyên hoán đổi tuần tự khởi động của các cụm máy cho nhau. trong các tủ điện điều khiển có trang bị công tắc hoán đổi vị trí các máy. Bảng sau là các thông số kỹ thuật cơ bản của cụm chiller của hãng Carrier loai 30HK. Đây là chủng loại máy điều hoà có công suất trung bình từ 10 dén 160 ton và được sử dụng tương đối rộng rãi tại Việt Nam.
