TỔNG QUAN HỌC THUẬT VÀ MÔ TẢ GIÁO TRÌNH ĐIỆN KỸ THUẬT (MÃ MÔN HỌC: MH 11)
Tổng quan về giáo trình (250-300 từ)

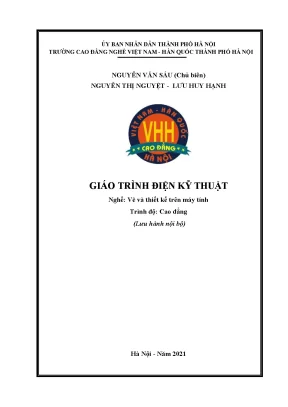

Giáo trình Điện kỹ thuật (Mã số môn học: MH 11) là tài liệu giảng dạy và học tập lưu hành nội bộ do Ủy ban Nhân dân Thành phố Hà Nội và Trường Cao đẳng Nghề Việt Nam – Hàn Quốc Thành phố Hà Nội ban hành năm 2021. Giáo trình do Nguyễn Văn Sáu chủ biên, cùng sự tham gia biên soạn của Nguyễn Thị Nguyệt và Lưu Huy Hạnh, trực thuộc Khoa Cơ khí (địa chỉ tại đường Uy Nỗ, huyện Đông Anh, thành phố Hà Nội).
Trong chương trình đào tạo trình độ Cao đẳng nghề Vẽ và thiết kế trên máy tính, cũng như cung cấp kiến thức bổ trợ cho nghề Cắt gọt kim loại, Điện kỹ thuật được định vị là môn học thuộc mô-đun kỹ thuật cơ sở. Môn học được bố trí giảng dạy vào học kỳ II của năm thứ nhất với tổng thời lượng 30 giờ (bao gồm 20 giờ lý thuyết, 07 giờ bài tập/thảo luận và 03 giờ kiểm tra). Môn học đóng vai trò làm nền tảng kỹ thuật để sinh viên tiếp thu các học phần chuyên ngành tiếp theo.
Mục tiêu học tập của giáo trình được xác định cụ thể trên ba phương diện:
- Về kiến thức: Trình bày được mô hình mạch, mô hình toán học của hệ thống mạch điện; giải thích các định luật cơ bản của kỹ thuật điện; phân loại và trình bày nguyên lý của các loại máy điện, khí cụ điện; xác định phương pháp đo lường các đại lượng điện; phân tích và giải toán mạch điện.
- Về kỹ năng: Tính toán được thông số hệ thống điện cơ bản và thiết kế sơ đồ mạch điều khiển động cơ đơn giản.
- Về năng lực tự chủ và trách nhiệm: Thực hiện quy trình an toàn khi sử dụng thiết bị điện, rèn luyện tính kỷ luật, cẩn trọng và nghiêm túc trong thao tác kỹ thuật.
Cấu trúc giáo trình được xây dựng theo quan điểm mở, gồm 9 chương đi từ lý thuyết mạch cơ bản, điện từ trường, mạch xoay chiều đến các thiết bị điện và khí cụ điều khiển trong công nghiệp.
Nội dung kiến thức cốt lõi (500-600 từ)
Các chương và chủ đề chính
Giáo trình gồm 9 chương được thiết kế theo trình tự logic kỹ thuật:
- Chương 1: Khái niệm cơ bản về mạch điện (3 giờ): Định nghĩa cấu trúc mạch điện (nguồn, tải, dây dẫn, nhánh, nút, vòng); các đại lượng đặc trưng $i = \frac{dq}{dt}$, điện áp $u$, công suất $p = u \cdot i$; mô hình hóa mạch điện bằng các thông số tập trung ($R$, $L$, $C$, $M$, nguồn áp $u(t)$, nguồn dòng $J(t)$); phân loại mạch tuyến tính/phi tuyến; định luật Ôm cho đoạn mạch và toàn mạch ($I = \frac{E}{\Sigma r}$); định luật Kiếc-hốp 1 ($\sum i = 0$) và định luật Kiếc-hốp 2 ($\sum u_i = \sum e_j$); phương pháp giải mạch một chiều bằng biến đổi tương đương nối tiếp, song song, biến đổi sao - tam giác ($Y \leftrightarrow \Delta$).
- Chương 2: Từ trường – Các hiện tượng cảm ứng điện từ (4 giờ): Khái niệm từ trường, vectơ cảm ứng từ $\vec{B}$, vectơ cường độ từ trường $\vec{H}$ ($\vec{B} = \mu \vec{H}$), từ thông $\Phi = B \cdot S$; lực điện từ tác dụng lên dây dẫn mang dòng điện $F = B \cdot l \cdot I \cdot \sin\alpha$ (quy tắc bàn tay trái) và công của lực điện từ $A = I\Phi$; định luật cảm ứng điện từ Maxwell ($e = -\frac{d\Phi}{dt}$), sức điện động cảm ứng trong thanh dẫn chuyển động $e = B \cdot l \cdot v \cdot \sin\alpha$ (quy tắc bàn tay phải), hiện tượng tự cảm và hỗ cảm.
- Chương 3: Mạch điện xoay chiều hình sin một pha (4 giờ): Các đại lượng chu kỳ $T$, tần số $f = \frac{1}{T}$, tần số góc $\omega = 2\pi f$, pha ban đầu $\psi$; nguyên lý tạo sức điện động hình sin $e = E_{\max}\sin\omega t$; trị số hiệu dụng $I = \frac{I_{\max}}{\sqrt{2}}$; phương pháp đồ thị vectơ; quan hệ dòng - áp trong nhánh thuần trở ($R$), thuần cảm ($X_L = \omega L$), thuần dung ($X_C = \frac{1}{\omega C}$); mạch $R-L-C$ nối tiếp với tổng trở $Z = \sqrt{R^2 + (X_L - X_C)^2}$; tam giác công suất ($P = UI\cos\varphi$, $Q = UI\sin\varphi$, $S = UI$); hệ số công suất $\cos\varphi$ và phương pháp nâng cao $\cos\varphi$ bằng tụ điện bù $C = \frac{P}{\omega U^2}(\tan\varphi_1 - \tan\varphi)$.
- Chương 4: Mạch điện xoay chiều 3 pha (4 giờ): Khái niệm hệ thống 3 pha; cách nối tải hình sao ($Y$) và hình tam giác ($\Delta$); tính toán công suất mạch 3 pha.
- Chương 5: Đo lường điện (2 giờ): Phương pháp đo dòng điện, điện áp, đo công suất và đo điện năng tiêu thụ.
- Chương 6: Máy biến áp (3 giờ): Cấu tạo, nguyên lý làm việc của máy biến áp một pha, máy biến áp ba pha và các loại máy biến áp đặc biệt.
- Chương 7: Máy điện không đồng bộ (4 giờ): Cấu tạo, từ trường quay, nguyên lý hoạt động, phương pháp mở máy và điều chỉnh tốc độ động cơ không đồng bộ ba pha; động cơ không đồng bộ một pha.
- Chương 8: Máy điện một chiều (2 giờ): Cấu tạo, nguyên lý làm việc của máy phát và động cơ điện một chiều; phân loại máy điện một chiều.
- Chương 9: Khí cụ điện – Mạch máy (4 giờ): Cấu tạo, công dụng và cách lựa chọn khí cụ điện hạ áp (công tắc, nút nhấn); phân tích sơ đồ mạch máy công nghiệp.
SƠ ĐỒ CẤU TRÚC NỘI DUNG GIÁO TRÌNH
+-------------------------------------------------------------------+
| MÔ HÌNH VÀ CƠ SỞ LÝ THUYẾT MẠCH ĐIỆN |
| - Chương 1: Phần tử R-L-C-M, Định luật Ôm, Định luật Kiếc-hốp |
| - Chương 2: Từ trường, Lực điện từ, Hiện tượng cảm ứng điện từ |
+---------------------------------+---------------------------------+
|
v
+---------------------------------+---------------------------------+
| PHÂN TÍCH MẠCH ĐIỆN XOAY CHIỀU |
| - Chương 3: Mạch xoay chiều 1 pha R-L-C, Đồ thị vectơ, Cos phi |
| - Chương 4: Hệ thống mạch xoay chiều 3 pha (Nối Y / Delta) |
| - Chương 5: Kỹ thuật và thiết bị đo lường điện năng |
+---------------------------------+---------------------------------+
|
v
+---------------------------------+---------------------------------+
| THIẾT BỊ ĐIỆN VÀ HỆ THỐNG ĐIỀU KHIỂN |
| - Chương 6: Máy biến áp 1 pha, 3 pha |
| - Chương 7: Máy điện không đồng bộ (1 pha, 3 pha) |
| - Chương 8: Máy điện một chiều |
| - Chương 9: Khí cụ điện hạ áp & Mạch điều khiển máy công nghiệp |
+-------------------------------------------------------------------+
Kiến thức nền tảng được xây dựng
- Lý thuyết trường và cảm ứng: Xây dựng mối quan hệ giữa dòng điện và từ trường qua định luật Biot-Savart gián tiếp, biểu diễn cảm ứng từ, hệ số từ thẩm ($\mu = \mu_0 \mu_r$), từ thông, và cơ chế chuyển hóa cơ - điện thông qua định luật cảm ứng điện từ.
- Hệ thống nguyên lý phân tích mạch: Áp dụng định luật Ôm cho mạch toàn phần, định luật Kiếc-hốp 1 cho nút mạng dựa trên tính liên tục của điện tích, và định luật Kiếc-hốp 2 cho mạch vòng kín dựa trên tính chất thế của điện trường.
- Khung phân tích đại lượng xoay chiều: Thiết lập mô hình giải tích cho dòng điện hình sin thông qua biên độ, tần số, góc pha ban đầu và chuyển đổi sang mô hình hình học giải bằng đồ thị vectơ hiệu dụng.
Kỹ năng phát triển
- Kỹ năng kỹ thuật (Technical skills): Tính toán dòng điện, điện áp, tổn hao công suất trên đường dây tải điện; tính tổng trở $Z$, cảm kháng $X_L$, dung kháng $X_C$; tính toán dung lượng tụ bù $C$ để hiệu chỉnh hệ số công suất $\cos\varphi$ cho tải công nghiệp.
- Kỹ năng phân tích (Analytical skills): Sử dụng các phương pháp biến đổi tương đương mạng điện trở (nối tiếp, song song, biến đổi $Y \leftrightarrow \Delta$) để giản lược và giải toán mạch điện cầu; phân tích quan hệ góc lệch pha giữa điện áp và dòng điện.
- Năng lực thực hành ứng dụng (Practical competencies): Đọc hiểu sơ đồ nguyên lý mạch máy công nghiệp; nhận diện cấu tạo và lựa chọn khí cụ đóng cắt, bảo vệ hạ áp; đấu nối vận hành cơ bản cho máy biến áp và động cơ không đồng bộ ba pha.
Phương pháp giảng dạy và học tập (300-350 từ)
Giáo trình Điện kỹ thuật được biên soạn bám sát tỷ lệ phân bổ thời lượng 20 giờ lý thuyết, 07 giờ bài tập/thảo luận và 03 giờ kiểm tra, phản ánh định hướng tiếp cận sư phạm tích hợp giữa lý thuyết và kỹ năng giải quyết bài toán kỹ thuật.
PHÂN PHỔI THỜI LƯỢNG MÔN HỌC (30 GIỜ)
+-------------------------------------------------------------------+
| Lý thuyết (20 giờ) | Bài tập (7h) | Kiểm tra (3h) |
| [===========================] | [=========] | [====] |
| 66.7% | 23.3% | 10.0% |
+-------------------------------------------------------------------+
- Cách tiếp cận sư phạm (Pedagogical approach): Giảng dạy theo phương pháp diễn dịch kết hợp quy nạp. Mỗi chương đều bắt đầu từ định nghĩa hiện tượng vật lý, xây dựng mô hình toán/mạch tương đương, suy diễn công thức tính toán và kết thúc bằng ví dụ số liệu mẫu có lời giải chi tiết.
- Bài tập và tình huống kỹ thuật (Practical exercises): Giáo trình tích hợp các bài toán kỹ thuật thực tế vào cuối bài giảng, ví dụ:
- Tính toán số lượng bóng đèn định mức $24\text{V} - 12\text{W}$ mắc nối tiếp vào lưới điện $120\text{V}$ và tính dòng điện qua mạch.
- Tính toán dòng điện và công suất nguồn cung cấp cho mạch cầu điện trở thông qua phép biến đổi tam giác - sao.
- Xác định dòng điện $i_3 = i_1 + i_2$ bằng phương pháp cộng vectơ khi các dòng điện thành phần lệch pha nhau $90^\circ$.
- Tính toán bộ tụ điện để nâng cao hệ số công suất của trạm phát điện $S_{\text{đm}} = 10000\text{ kVA}$ từ $\cos\varphi = 0{,}5$ lên $\cos\varphi = 0{,}9$.
- Phương pháp đánh giá (Assessment methods): 03 giờ kiểm tra định kỳ được phân bổ trực tiếp vào 3 nội dung trọng tâm: Chương 4 (Mạch điện xoay chiều 3 pha - 1 giờ), Chương 6 (Máy biến áp - 1 giờ), và Chương 7 (Máy điện không đồng bộ - 1 giờ).
- Hướng dẫn tự học (Self-study guidelines): Phần cuối mỗi chương cung cấp hệ thống câu hỏi lý thuyết và bài tập tự luyện có đính kèm mục "Hướng dẫn trả lời câu hỏi và gợi ý giải bài tập" với đáp số cụ thể (ví dụ: $I_1 = 10\text{A}, I_2 = 6\text{A}, I = 16\text{A}, P = 1280\text{W}\dots$), giúp người học tự đối chiếu kết quả tính toán và đánh giá mức độ tiếp thu.
Điểm nổi bật và cập nhật (250-300 từ)
Giáo trình Điện kỹ thuật phiên bản năm 2021 của Trường Cao đẳng Nghề Việt Nam – Hàn Quốc TP Hà Nội mang các đặc điểm kỹ thuật và cấu trúc cập nhật sau:
- Biên soạn theo quan điểm mở và tinh giản: Nội dung giáo trình được tối ưu hóa cho khung chương trình 30 giờ của hệ Cao đẳng kỹ thuật. Các phần chứng minh toán học phức tạp được rút gọn, thay vào đó là tập trung vào dạng công thức tính toán cuối cùng và mô hình thay thế tương đương.
- Chuẩn hóa quy ước kỹ thuật: Giáo trình áp dụng hệ thống ký hiệu, đơn vị đo lường chuẩn quốc tế SI (Tesla - $\text{T}$, Henry - $\text{H}$, Weber - $\text{Wb}$, Volt-Ampere Reactive - $\text{VAr}$) và quy định rõ ràng về quy ước chiều dòng điện, chiều sức điện động ($u(t) = -e(t)$), chiều đi vòng trong định luật Kiếc-hốp 2.
- Gắn kết thực tế công nghiệp: Các thông số đưa vào bài tập và phân tích lý thuyết bám sát tiêu chuẩn lưới điện công nghiệp Việt Nam (tần số $f = 50\text{Hz}$, điện áp một pha $220\text{V}$, ba pha $380\text{V}$, tốc độ góc $\omega \approx 314\text{ rad/s}$).
- Mở rộng phạm vi liên ngành: Dù được thiết kế chính cho nghề Vẽ và thiết kế trên máy tính, tài liệu tích hợp phần khí cụ điện hạ áp và mạch máy công nghiệp (Chương 9), kết nối trực tiếp với nhu cầu vận hành thiết bị cơ khí, máy công cụ gia công cắt gọt kim loại của doanh nghiệp sản xuất.
Đối tượng sử dụng giáo trình (200-250 từ)
- Sinh viên mục tiêu: Sinh viên năm thứ nhất (học kỳ II) theo học trình độ Cao đẳng nghề Vẽ và thiết kế trên máy tính, sinh viên chuyên ngành Cơ khí (nghề Cắt gọt kim loại) và các ngành kỹ thuật liên quan tại các trường cao đẳng nghề.
- Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành kiến thức Toán học giải tích cơ bản (hàm số lượng giác, đạo hàm, tích phân, phép toán vectơ) và học phần Vật lý đại cương phần Điện - Từ học ở bậc trung học phổ thông hoặc hệ sơ cấp nghề.
- Giảng viên chuyên ngành: Sử dụng giáo trình làm đề cương bài giảng chuẩn cho học phần MH 11. Giảng viên có thể khai thác trực tiếp khung phân phối 30 tiết, hệ thống ví dụ tính toán, các bài tập mẫu và ngân hàng câu hỏi ôn tập để xây dựng đề thi, bài kiểm tra định kỳ 1 giờ.
- Người tự học và kỹ thuật viên cơ sở: Tài liệu phục vụ cho công nhân kỹ thuật, kỹ thuật viên thiết kế cần tra cứu nhanh công thức mạch xoay chiều, cách tính toán hệ số công suất, nguyên lý vận hành động cơ điện và thông số khí cụ điện hạ áp.
Câu hỏi thường gặp (250-300 từ)
1. Giáo trình này phù hợp với đối tượng đào tạo nào?
Giáo trình được biên soạn chuyên biệt cho sinh viên trình độ Cao đẳng nghề kỹ thuật, trực tiếp là nghề Vẽ và thiết kế trên máy tính và nghề Cắt gọt kim loại, phục vụ học phần cơ sở Điện kỹ thuật với thời lượng 30 giờ.
2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học giáo trình này?
Người học cần nắm vững kiến thức toán học về lượng giác (sin, cos), đại số vectơ (cộng, trừ vectơ trên mặt phẳng), đạo hàm cơ bản ($\frac{dq}{dt}, \frac{di}{dt}$), cùng các khái niệm vật lý về điện tích, hiệu điện thế và từ trường.
3. Giáo trình này có điểm gì khác biệt so với các tài liệu Lý thuyết mạch chuyên sâu?
Giáo trình tập trung vào tính ứng dụng kỹ thuật thực hành trong 30 giờ, lược bớt các phép biến đổi vi phân phức tạp, chú trọng vào phương pháp giải mạch bằng đồ thị vectơ, phân tích máy điện thực tế và mạch khí cụ đóng cắt hạ áp.
4. Làm thế nào để tự học và làm chủ kiến thức trong giáo trình hiệu quả?
Người học nên học lý thuyết song song với việc vẽ lại đồ thị vectơ cho từng nhánh $R, L, C$, tự giải lại các bài tập tính toán mẫu trong từng chương, sau đó giải bài tập ôn tập và đối chiếu với phần đáp số được cung cấp ở cuối giáo trình.
5. Giáo trình có cung cấp tài liệu tham khảo và phần giải bài tập không?
Có. Giáo trình có danh mục tài liệu tham khảo ở trang 135 và có riêng mục "Hướng dẫn trả lời câu hỏi và gợi ý giải bài tập" ở cuối mỗi chương với hướng dẫn phương pháp và đáp số cụ thể cho các bài toán mạch điện.
Kết luận (150 từ)
Giáo trình Điện kỹ thuật (MH 11) của nhóm tác giả Nguyễn Văn Sáu, Nguyễn Thị Nguyệt, Lưu Huy Hạnh là tài liệu học thuật cơ sở, cung cấp hệ thống kiến thức chuẩn xác và cô đọng về mạch điện một chiều, trường điện từ, mạch xoay chiều một pha - ba pha, máy điện và khí cụ điều khiển.
Lộ trình học tập đề xuất:
- Nắm vững mô hình mạch $R-L-C-M$ và định luật Ôm, Kiếc-hốp (Chương 1, 2).
- Luyện tập kỹ thuật giải mạch xoay chiều bằng đồ thị vectơ và tính toán hệ số $\cos\varphi$ (Chương 3, 4).
- Tìm hiểu phương pháp đo lường và nguyên lý máy biến áp, máy điện (Chương 5, 6, 7, 8).
- Ứng dụng đọc hiểu sơ đồ khí cụ điện và mạch máy công nghiệp (Chương 9).
Người học có thể tham khảo thêm danh mục tài liệu tham khảo kỹ thuật điện được liệt kê tại trang 135 của giáo trình để mở rộng kiến thức chuyên sâu.
