Giáo trình Cơ học Kết cấu: Tính hệ siêu tĩnh theo phương pháp lực

Tổng quan về giáo trình

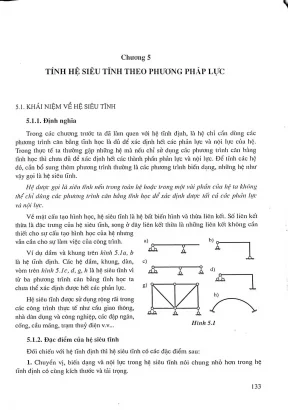

Nội dung trích xuất thuộc Chương 5: "Tính hệ siêu tĩnh theo phương pháp lực" trong học phần Cơ học Kết cấu (Structural Mechanics) cấp độ đại học khối ngành Kỹ thuật Công trình. Trong chương trình đào tạo, nội dung này giữ vai trò cầu nối quan trọng: kế thừa kiến thức về phân tích cấu tạo hình học hệ thanh (Chương 1), tính toán nội lực hệ tĩnh định (Chương 2) và tính chuyển vị trong hệ thanh phẳng đàn hồi tuyến tính (Chương 4); đồng thời thiết lập cơ sở lý thuyết nền tảng trước khi người học tiếp cận Phương pháp chuyển vị (Chương 6), Phương pháp phân phối mô men (Chương 7) và Phương pháp phần tử hữu hạn trong môn học Phương pháp số.

Mục tiêu học tập của tài liệu tập trung vào việc trang bị cho người học năng lực:

  1. Nhận diện bản chất cơ học và xác định chính xác bậc siêu tĩnh của hệ thanh phẳng (khung, dầm, dàn, vòm).
  2. Lựa chọn hệ cơ bản hợp lý và thiết lập hệ phương trình chính tắc của phương pháp lực dưới các nguyên nhân tác động khác nhau (tải trọng tĩnh, biến thiên nhiệt độ, chuyển vị cưỡng bức gối tựa, sai số chế tạo - lắp ráp).
  3. Ứng dụng công thức tích phân Maxwell - Mohr và phương pháp nhân biểu đồ Vêrêsaghin để tính toán các hệ số, số hạng tự do, từ đó giải hệ phương trình tìm ẩn lực.
  4. Xây dựng và kiểm tra biểu đồ nội lực ($M, Q, N$), tính chuyển vị đàn hồi và thực hiện quy trình kiểm tra sai số độc lập.

Cấu trúc giáo trình được phát triển tuần tự từ khái niệm, thiết lập công thức tổng quát, chứng minh giải tích, minh họa qua 12 ví dụ cụ thể, đến việc mở rộng các kỹ thuật tối ưu hóa giải tích (hệ đối xứng, thanh tuyệt đối cứng, tâm đàn hồi) và chuyên sâu vào các dạng kết cấu đặc thù như vòm siêu tĩnh và dầm liên tục. Điểm đặc sắc của giáo trình là tính chuẩn xác về mặt giải tích, chú trọng phương pháp kiểm tra tính toán độc lập và cung cấp các giải pháp toán - cơ học giúp giảm số lượng ẩn số nhằm đơn giản hóa cấu trúc hệ phương trình.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung Chương 5 được chia thành 7 chủ đề cốt lõi với tiến trình logic chặt chẽ:

[Khái niệm & Bậc siêu tĩnh]
       ↓
[Nội dung Phương pháp lực & Hệ phương trình chính tắc]
       ↓
[Xác định Nội lực (M, Q, N) & Ví dụ áp dụng]
       ↓
[Tính chuyển vị & Quy trình kiểm tra tính toán]
       ↓
[Các biện pháp đơn giản hóa (Hệ đối xứng, Tâm đàn hồi)]
       ↓
[Tính Vòm siêu tĩnh & Dầm liên tục (Phương trình 3 mômen)]

  • Khái niệm và đặc điểm hệ siêu tĩnh (Mục 5.1): Định nghĩa hệ siêu tĩnh là hệ bất biến hình thừa liên kết, không thể xác định hết nội lực và phản lực chỉ bằng các phương trình cân bằng tĩnh học. Phân tích 3 đặc điểm:

    • Biến dạng, chuyển vị và nội lực trong hệ siêu tĩnh nhỏ hơn trong hệ tĩnh định cùng kích thước và tải trọng (Bảng 5-1: độ võng dầm 2 đầu ngàm $f_{\max} = \frac{ql^4}{384EJ}$ nhỏ hơn 5 lần dầm đơn giản $f_{\max} = \frac{5ql^4}{384EJ}$; mô men uốn tại ngàm $M = \frac{ql^2}{12}$ so với giữa nhịp dầm đơn giản $M = \frac{ql^2}{8}$).
    • Phát sinh nội lực do biến thiên nhiệt độ, lún gối tựa và sai số chế tạo lắp ráp.
    • Nội lực phụ thuộc vào độ cứng chống uốn $EJ$ và độ cứng chống kéo nén $EF$.
    • Phương pháp tính bậc siêu tĩnh $n$: Theo định nghĩa ($n = T + 2K + 3H + C - 3D$), loại bỏ liên kết thừa, hoặc công thức đơn giản theo chu vi kín ($n = 3V - K$).

  • Nội dung cơ bản của phương pháp lực (Mục 5.2): Nguyên lý đưa hệ siêu tĩnh về hệ cơ bản tĩnh định tương đương bằng cách loại bỏ liên kết thừa và thay thế bằng các ẩn lực $X_1, X_2, \dots, X_n$. Thiết lập hệ phương trình chính tắc dạng ma trận $[F]{X} + {\Delta} = 0$: $$\sum_{m=1}^n \delta_{km}X_m + \Delta_{kP} + \Delta_{kt} + \Delta_{kc} = 0 \quad (k = 1, 2, \dots, n)$$ Quy định cách chọn hệ cơ bản khi gối tựa lún hoặc thanh đàn hồi bằng phương pháp cắt liên kết thay vì loại bỏ để vế phải luôn bằng $0$.

  • Tính toán hệ số, số hạng tự do và vẽ biểu đồ nội lực (Mục 5.3): Xác định hệ số chính $\delta_{kk}$, hệ số phụ $\delta_{km}$ và số hạng tự do $\Delta_{kP}$ qua công thức tích phân Maxwell - Mohr hoặc nhân biểu đồ Vêrêsaghin: $$\delta_{km} = \sum \int \frac{\bar{M}_k \bar{M}_m}{EJ} ds + \sum \int \frac{\bar{Q}_k \bar{Q}_m}{GF} ds + \sum \int \frac{\bar{N}k \bar{N}m}{EF} ds = (\bar{M}k)(\bar{M}m)$$ Biểu đồ mô men uốn $M$ được xác định theo nguyên lý cộng tác dụng: $$M = \sum{m=1}^n \bar{M}m X_m + M_P^0$$ Biểu đồ lực cắt $Q$ tính theo công thức phân đoạn: $$Q{AB} = Q{AB}^0 \pm \frac{|\Delta M{AB}|}{l{AB}}$$ Biểu đồ lực dọc $N$ suy ra từ cân bằng lực tại các nút.

  • Cách tính chuyển vị trong hệ siêu tĩnh (Mục 5.4): Áp dụng công thức Maxwell - Mohr thông qua trạng thái phụ "$k$" lập trên hệ tĩnh định tương đương để chỉ phải giải hệ siêu tĩnh một lần ở trạng thái thực "$m$": $$\Delta_{km} = (\bar{M}k)(M_m) + \sum \bar{R}{ki} \Delta_i$$

  • Quy trình kiểm tra tính toán (Mục 5.5): Kiểm tra hệ số và số hạng tự do bằng biểu đồ mô men đơn vị tổng cộng $\bar{M}_s = \sum \bar{M}_k$; kiểm tra nghiệm của hệ phương trình; kiểm tra biểu đồ mô men cuối cùng theo điều kiện chuyển vị $(\bar{M}_s)(M_P) = 0$ (với tải trọng) hoặc $(\bar{M}s)(M_t) = -\Delta{st}$ (với nhiệt độ); đánh giá sai số tương đối $e = \frac{|A - B|}{A} \times 100% \le [e]$.

  • Các biện pháp đơn giản hóa cho hệ đối xứng và bậc cao (Mục 5.6):

    • Sử dụng hệ cơ bản đối xứng; phân tích ẩn số thành các cặp đối xứng $Y_1 = \frac{1}{2}(X_1 + X_2)$ và phản đối xứng $Y_2 = \frac{1}{2}(X_1 - X_2)$ để triệt tiêu các hệ số phụ ($\delta_{km} = 0$), phân rã hệ $n$ phương trình thành 2 hệ độc lập bậc $n_1$ và $n_2$ ($n_1 + n_2 = n$).
    • Biến đổi sơ đồ tính về nửa hệ với liên kết tương đương (ngàm trượt hoặc thanh chống).
    • Sử dụng thanh tuyệt đối cứng để dời ẩn lực về vị trí thuận lợi.
    • Phương pháp Tâm đàn hồi $C$ cho hệ chu vi kín bậc 3, thỏa mãn điều kiện tĩnh học của tải trọng đàn hồi $dv = \frac{ds}{EJ}$: $$\sum \int y , dv = 0, \quad \sum \int z , dv = 0, \quad \sum \int yz , dv = 0$$

  • Tính kết cấu đặc thù: Vòm siêu tĩnh và Dầm liên tục (Mục 5.7 & 5.8):

    • Vòm siêu tĩnh: Phân loại vòm không khớp, 1 khớp, 2 khớp. Tính toán vòm không khớp đối xứng theo phương pháp tâm đàn hồi kết hợp quy luật biến thiên tiết diện $J(z) = \frac{J_0}{\cos\varphi}$.
    • Dầm liên tục: Xác định bậc siêu tĩnh $n = C_0 + N$ ($C_0$ là số gối trung gian, $N$ là số ngàm). Thiết lập Hệ phương trình ba mô men: $$\delta_{i,i-1}M_{i-1} + \delta_{ii}M_i + \delta_{i,i+1}M_{i+1} + \Delta_{iP} + \Delta_{it} + \Delta_{ic} = 0$$ với $\Delta_{iP} = \frac{\Omega_i a_i}{l_i EJ_i} + \frac{\Omega_{i+1} b_{i+1}}{l_{i+1} EJ_{i+1}}$.
                            [HỆ SIÊU TĨNH]
                                   │
         ┌─────────────────────────┴─────────────────────────┐
         ▼                                                   ▼
[Hệ thanh tổng quát]                                [Kết cấu đặc thù]
  ├── Phương pháp lực tổng quát                       ├── Dầm liên tục (Phương trình 3 mômen)
  ├── Hệ đối xứng (Tách nửa hệ)                       ├── Vòm không khớp (Tâm đàn hồi & J=J0/cosφ)
  ├── Thanh tuyệt đối cứng                            └── Dàn siêu tĩnh (Tính lực dọc N qua bảng)
  └── Tâm đàn hồi (Hệ 1 chu vi kín)

Kiến thức nền tảng được xây dựng

  • Lý thuyết nền tảng (Fundamental theories): Thuyết biến dạng đàn hồi tuyến tính của vật rắn biến dạng, nguyên lý cộng tác dụng, định lý tương hỗ về công và chuyển vị (Betti - Rayleigh, Maxwell).
  • Nguyên lý cốt lõi (Core principles): Điều kiện tương thích biến dạng hình học tại các liên kết bị loại bỏ; nguyên lý phân tích tải trọng bất kỳ thành tổng các thành phần đối xứng và phản đối xứng; tính chất trực giao của các biểu đồ nội lực đối xứng và phản đối xứng.
  • Khuôn khổ tính toán chuẩn mực (Essential frameworks): Thiết lập phương trình ma trận độ mềm $[F]{X} + {\Delta} = 0$; quy trình nhân biểu đồ hình học Vêrêsaghin; giải tích tích phân hình học vi phân trên trục cong của vòm.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Kỹ năng quy đổi và tính bậc siêu tĩnh cho các hệ phẳng phức tạp; kỹ năng vẽ biểu đồ đơn vị $\bar{M}_k, \bar{Q}_k, \bar{N}_k$; kỹ năng lập bảng tra và tính tích phân diện tích biểu đồ; kỹ năng giải hệ phương trình đại số tuyến tính nhiều ẩn số.
  • Kỹ năng phân tích (Analytical skills): Năng lực phân tích sơ đồ kết cấu để chọn hệ cơ bản tối ưu; nhận diện tính chất đối xứng hình học và tải trọng nhằm triệt tiêu các hệ số phụ liên kết chéo; đánh giá quy luật phân bố mô men để tối ưu hóa tiết diện vòm và khung.
  • Năng lực thực hành chuyên môn (Practical competencies): Khả năng thực hiện độc lập quy trình kiểm tra cân bằng nút, kiểm tra mặt cắt tổng thể và kiểm tra chuyển vị đàn hồi; năng lực kiểm soát sai số làm tròn số học trong thiết kế kết cấu công trình.

Phương pháp giảng dạy và học tập

                    TIẾN TRÌNH SƯ PHẠM CỦA GIÁO TRÌNH

[1. Bản chất Vật lý]  ──→ So sánh dầm tĩnh định vs dầm siêu tĩnh (Bảng 5-1, Hình 5.2)
         │
         ▼
[2. Thiết lập Lý thuyết]──→ Lập hệ PT chính tắc [F]{X} + {Δ} = 0 & Tích phân Maxwell-Mohr
         │
         ▼
[3. Hệ thống Ví dụ]   ──→ 12 bài toán mẫu hoàn chỉnh (Khung, Dầm, Dàn, Vòm)
         │
         ▼
[4. Kỹ thuật Tối ưu]  ──→ Tách hệ đối xứng, Thanh tuyệt đối cứng, Tâm đàn hồi
         │
         ▼
[5. Kiểm soát Chất lượng]─→ Kiểm tra chuyển vị tổng thể, cân bằng nút & sai số e ≤ [e]

Cách tiếp cận sư phạm (Pedagogical approach)

Giáo trình triển khai phương pháp diễn dịch kết hợp so sánh trực quan. Bắt đầu từ sự so sánh định lượng giữa dầm tĩnh định và dầm siêu tĩnh qua các bảng số liệu cụ thể (Bảng 5-1) và hình vẽ biến dạng do nhiệt độ, lún gối, chế tạo không chính xác (Hình 5.2, 5.3), tài liệu dẫn dắt người học đến nhu cầu thiết lập phương trình bổ sung. Quy trình tính toán được hệ thống hóa thành 5 bước chuẩn mực:

  1. Xác định bậc siêu tĩnh $n$.
  2. Chọn hệ cơ bản tĩnh định (hoặc siêu tĩnh bậc thấp).
  3. Thiết lập hệ phương trình chính tắc và tính các hệ số $\delta_{km}, \Delta_{kP}$.
  4. Giải hệ phương trình xác định các ẩn lực $X_m$.
  5. Vẽ và kiểm tra biểu đồ nội lực cuối cùng ($M, Q, N$).

Hệ thống bài tập và nghiên cứu tình huống (Examples & Case studies)

Giáo trình tích hợp hệ thống 12 ví dụ mẫu hoàn chỉnh có số liệu giải tích chi tiết:

  • Ví dụ 5-1 & 5-2: Xác định bậc siêu tĩnh cho khung nhiều chu vi kín và dầm nhiều nhịp ($n = 3V - K$).
  • Ví dụ 5-3 & 5-4: Tính khung phẳng chịu tải trọng tĩnh phân bố $q$ và lực tập trung $P$; chi tiết các bước vẽ biểu đồ $M$, xác định $Q$ qua chênh lệch mô men đầu thanh và xác định $N$ bằng phương pháp tách nút.
  • Ví dụ 5-5, 5-6, 5-7: Tính khung và dầm chịu tác động phi tải trọng: biến thiên nhiệt độ chênh lệch mặt trên/dưới $\Delta t$ ($X_1 = \frac{19,5 EJ \alpha t}{a}$), chiều dài thanh chế tạo hụt đoạn $\Delta$ ($X_1 = \frac{6 EJ \Delta}{7 a^3}$), xoay gối ngàm góc $\varphi$ và lún gối tựa đoạn $\Delta$.
  • Ví dụ 5-7 (Dàn siêu tĩnh): Lập bảng tính toán lực dọc cho dàn 1 bậc siêu tĩnh (Bảng 5-2), xác định ẩn lực thanh chéo $X_1 = -0,707P$.
  • Ví dụ 5-8: Xác định góc xoay $\varphi_B$ của nút khung siêu tĩnh chịu đồng thời 3 nguyên nhân ($P, t, \Delta$) bằng hệ cơ bản tĩnh định phụ.
  • Ví dụ 5-9: Thực hành quy trình kiểm tra toàn diện biểu đồ nội lực và kiểm tra hệ số bằng biểu đồ $\bar{M}_s$.
  • Ví dụ 5-10 & 5-11: Ứng dụng thanh tuyệt đối cứng chọn khoảng cách $c = \frac{2h}{3}$ và xác định tọa độ tâm đàn hồi $y_{00} = \frac{a}{3}$ cho khung đối xứng.
  • Ví dụ 5-12: Tính giải tích vòm không khớp đối xứng chịu tải trọng phân bố đều $q$, thiết lập phương trình mô men giải tích $M(z) = \frac{qz^2}{4} - \frac{3ql^2}{32}$.

Phương pháp đánh giá và hướng dẫn tự học

  • Đánh giá kết quả tính toán: Người học tự đánh giá thông qua các phương trình kiểm tra chéo độc lập:
    • Nhân biểu đồ tổng $\bar{M}_s$ với $\bar{M}_k$ để kiểm tra từng hàng hệ số.
    • Nhân biểu đồ $\bar{M}_s$ với chính nó để kiểm tra toàn bộ ma trận hệ số: $(\bar{M}_s)(\bar{M}s) = \sum \sum \delta{km}$.
    • Kiểm tra chuyển vị triệt tiêu tại các liên kết bị loại bỏ: $(\bar{M}_s)(M_P) = 0$.
    • Kiểm tra cân bằng tĩnh học phân tố bị cắt rời $\sum X = 0, \sum Y = 0, \sum M = 0$.
  • Quy tắc làm tròn và kiểm soát sai số: Yêu cầu các phép tính trung gian phải duy trì độ chính xác tối thiểu $m+2$ chữ số thập phân để đảm bảo kết quả cuối cùng đạt độ chính xác $m$ chữ số. Đánh giá sai số tương đối $e = \frac{|A - B|}{A} \times 100%$ và đối chiếu với sai số cho phép $[e]$ theo quy chuẩn thiết kế.

Điểm nổi bật và giải pháp kỹ thuật

                     CÁC GIẢI PHÁP KỸ THUẬT NỔI BẬT

┌───────────────────────────────┬─────────────────────────────────────────────┐
│ Biện pháp kỹ thuật            │ Hiệu quả tính toán đạt được                 │
├───────────────────────────────┼─────────────────────────────────────────────┤
│ 1. Tách hệ đối xứng           │ Giảm bậc n thành 2 hệ n1 + n2 (n1+n2 = n);  │
│                               │ Khử toàn bộ hệ số phụ δkm = 0               │
├───────────────────────────────┼─────────────────────────────────────────────┤
│ 2. Thanh tuyệt đối cứng       │ Dời điểm đặt ẩn lực về vị trí tối ưu;       │
│                               │ Triệt tiêu các hệ số phụ liên kết           │
├───────────────────────────────┼─────────────────────────────────────────────┤
│ 3. Phương pháp Tâm đàn hồi    │ Chuyển ma trận hệ số thành ma trận chéo;    │
│                               │ Giải n phương trình độc lập riêng biệt      │
├───────────────────────────────┼─────────────────────────────────────────────┤
│ 4. Phương trình Ba mô men     │ Giới hạn ảnh hưởng biến dạng trong 2 nhịp;  │
│                               │ Tạo ma trận 3 đường chéo giải nhanh         │
└───────────────────────────────┴─────────────────────────────────────────────┘

  • Đặt trong bức tranh toàn cảnh của Cơ học kết cấu hiện đại: Giáo trình phân định rõ ưu điểm và phạm vi ứng dụng của từng phương pháp:

    • Phương pháp lực: Phù hợp tính toán giải tích cho mọi dạng kết cấu thanh phẳng chịu các nguyên nhân tác động phức tạp; tuy nhiên khối lượng giải phương trình lớn khi bậc siêu tĩnh cao.
    • Phương pháp chuyển vị (Chương 6): Tối ưu cho dầm và khung, có khả năng tự động hóa cao.
    • Phương pháp phân phối mô men (Chương 7): Phương pháp giải đúng dần giúp khắc phục việc giải hệ phương trình nhiều ẩn số.
    • Phương pháp phần tử hữu hạn (Môn Phương pháp số): Giải quyết bài toán cơ học vật rắn biến dạng trên máy tính điện tử.

  • Các giải pháp toán - cơ học giảm thiểu khối lượng tính toán:

    • Kỹ thuật phân tích hệ đối xứng chịu tải đối xứng và phản đối xứng, cho phép tính toán trên mô hình nửa hệ với các điều kiện biên tương đương (Hình 5.33, 5.34).
    • Kỹ thuật sử dụng hệ cơ bản siêu tĩnh bậc thấp để thay thế một hệ $n$ phương trình bằng hai hệ $n_1$ và $n_2$ phương trình ($n_1 + n_2 = n$).
    • Ứng dụng thanh tuyệt đối cứng và lý thuyết Tâm đàn hồi biến đổi hệ phương trình chính tắc về dạng ma trận đường chéo (các hệ số phụ $\delta_{km} = 0$), đưa bài toán giải hệ nhiều ẩn số về các phương trình một ẩn độc lập $\delta_{ii}X_i + \Delta_{iP} = 0$.

  • Gắn kết thực tế công trình: Nội dung gắn liền với các công trình kỹ thuật thực tế được trích dẫn trong văn bản:

    • Cầu giao thông, cầu công tác, cầu máng.
    • Nhà dân dụng và công nghiệp, kết cấu dầm cầu trục trạm bơm, nhà máy.
    • Các công trình thủy công: đập ngăn, cống lấy nước, cầu cửa van, trạm thủy điện.
    • Kết cấu vòm khẩu độ lớn bằng vật liệu địa phương (gạch, đá) với quy luật tiết diện tối ưu hóa $J = \frac{J_0}{\cos\varphi}$.

Đối tượng sử dụng giáo trình

  • Sinh viên đại học khối ngành Công trình:

    • Sinh viên năm thứ 2 và năm thứ 3 thuộc các ngành: Kỹ thuật Xây dựng (Dân dụng và Công nghiệp), Xây dựng Công trình Giao thông (Cầu - Đường), Kỹ thuật Thủy lợi - Thủy điện, Công trình Biển, Công trình Thủy công.
    • Học viên cao học chuyên ngành Cơ học Vật rắn, Kỹ thuật Kết cấu công trình sử dụng làm tài liệu ôn tập cơ sở giải tích.

  • Yêu cầu kiến thức tiên quyết (Prerequisites):

    • Toán học: Đại số tuyến tính (Ma trận, Định thức, Giải hệ phương trình đại số tuyến tính); Giải tích vi tích phân.
    • Vật lý & Cơ học cơ sở: Tĩnh học vật rắn tuyệt đối (Phương trình cân bằng lực và mô men).
    • Sức bền vật liệu: Trạng thái ứng suất - biến dạng, lý thuyết uốn phẳng thanh, liên hệ vi phân giữa tải trọng - lực cắt - mô men uốn ($q = -\frac{dQ}{dx} = -\frac{d^2M}{dx^2}$), các đặc trưng hình học của tiết diện ($A, J$).
    • Cơ học kết cấu nền tảng: Phân tích cấu tạo hình học hệ thanh (Chương 1), tính toán nội lực hệ tĩnh định (Chương 2), tính chuyển vị theo công thức Maxwell - Mohr và nhân biểu đồ Vêrêsaghin (Chương 4).

  • Giảng viên và Kỹ sư thực hành:

    • Giảng viên: Khung chuẩn để biên soạn đề cương bài giảng, thiết lập ngân hàng câu hỏi thi kết thúc học phần và xây dựng đề tài đồ án môn học Cơ học kết cấu.
    • Kỹ sư thiết kế kết cấu: Tài liệu quy chuẩn để tra cứu cơ sở lý thuyết giải tích, tính toán sơ bộ và kiểm chứng tính chính xác của các mô hình phân tích kết cấu trên máy tính.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu được thiết kế cho sinh viên đại học, học viên cao học các ngành Kỹ thuật Xây dựng, Giao thông, Thủy lợi, Thủy điện, cũng như kỹ sư kết cấu công trình cần tài liệu tra cứu phương pháp giải tích chính xác.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học Chương 5?

Người học cần nắm vững kiến thức Tĩnh học công trình, Sức bền vật liệu, cùng các chương tiên quyết trong Cơ học kết cấu: Phân tích cấu tạo hình học (Chương 1), Tính hệ tĩnh định (Chương 2) và Tính chuyển vị đàn hồi hệ thanh (Chương 4).

3. Phương pháp lực có điểm gì khác biệt so với Phương pháp chuyển vị và Phương pháp phần tử hữu hạn?

Phương pháp lực chọn ẩn số là các thành phần lực hoặc mô men tập trung tại các liên kết bị loại bỏ, phù hợp cho mọi hệ thanh phẳng chịu nhiều tác nhân (tải trọng, nhiệt độ, lún gối, sai số chế tạo). Ngược lại, Phương pháp chuyển vị (Chương 6) chọn ẩn số là chuyển vị nút, tối ưu cho dầm và khung; còn Phương pháp phần tử hữu hạn (môn Phương pháp số) giải quyết bài toán cơ học môi trường liên tục trên máy tính điện tử.

4. Làm thế nào để kiểm soát sai số và kiểm tra tính chính xác của biểu đồ nội lực trong phương pháp lực?

Giáo trình cung cấp quy trình kiểm tra 4 bước độc lập:

  1. Kiểm tra ma trận hệ số bằng biểu đồ đơn vị tổng cộng $\bar{M}_s$.
  2. Kiểm tra điều kiện chuyển vị triệt tiêu của biểu đồ mô men cuối cùng: $(\bar{M}_s)(M_P) = 0$.
  3. Kiểm tra cân bằng tĩnh học các nút và phân tố tách rời.
  4. Duy trì độ chính xác tối thiểu $m+2$ chữ số thập phân ở các bước trung gian để đảm bảo sai số tương đối $e \le [e]$.

5. Các giải pháp kỹ thuật nào được giáo trình giới thiệu nhằm giảm khối lượng tính toán khi gặp hệ siêu tĩnh bậc cao?

Giáo trình giới thiệu 4 giải pháp giải tích cụ thể:

  • Chọn hệ cơ bản đối xứng và phân tích ẩn số thành các cặp đối xứng/phản đối xứng để triệt tiêu các hệ số phụ $\delta_{km} = 0$.
  • Tách bài toán thành mô hình nửa hệ chịu tải đối xứng và phản đối xứng.
  • Sử dụng hệ cơ bản siêu tĩnh có bậc thấp hơn để phân rã một hệ $n$ phương trình thành hai hệ $n_1$ và $n_2$ phương trình ($n_1 + n_2 = n$).
  • Ứng dụng thanh tuyệt đối cứng và phương pháp Tâm đàn hồi để biến ma trận hệ số thành ma trận đường chéo.

Kết luận

Chương 5: "Tính hệ siêu tĩnh theo phương pháp lực" thiết lập một hệ thống giải tích hoàn chỉnh về lý thuyết và phương pháp tính toán hệ thanh siêu tĩnh đàn hồi. Bằng việc kết hợp chặt chẽ giữa bản chất cơ học, công thức toán học và 12 ví dụ minh họa chi tiết, giáo trình cung cấp phương pháp xác định nội lực, biến dạng và chuyển vị dưới mọi nguyên nhân tác động vật lý.

Lộ trình học tập khuyến nghị cho người học:

[Hệ tĩnh định & Tính chuyển vị (Chương 1, 2, 4)]
                       │
                       ▼
[Phương pháp lực tính hệ siêu tĩnh (Chương 5)]
                       │
                       ▼
[Phương pháp chuyển vị & Phân phối mô men (Chương 6, 7)]
                       │
                       ▼
[Phương pháp số / Phương pháp phần tử hữu hạn]

Để hỗ trợ quá trình tính toán, người học cần kết hợp tra cứu các bảng tích phân nhân biểu đồ Vêrêsaghin, công thức tích phân giải tích Maxwell - Mohr, hệ phương trình ba mô men và các biểu thức giải tích vi phân trục cong của vòm siêu tĩnh.
