BÁO CÁO THƯ MỤC HỌC THUẬT: GIÁO TRÌNH MÔ ĐUN BẢO DƯỠNG VÀ SỬA CHỮA HỆ THỐNG PHANH (MÃ SỐ: MĐ 25)

Tổng quan về giáo trình

Giáo trình Bảo dưỡng và sửa chữa hệ thống phanh (Mã số mô đun: MĐ 25) là tài liệu giảng dạy chuyên môn bắt buộc thuộc chương trình đào tạo chuyên ngành Công nghệ Ô tô ở trình độ Đại học và Cao đẳng kỹ thuật. Về vị trí trong khung chương trình đào tạo, mô đun MĐ 25 được bố trí giảng dạy sau khi người học đã hoàn thành hệ thống các môn học và mô đun nền tảng, bao gồm từ MH 07 đến MH 17 và từ MĐ 18 đến MĐ 24.

Mục tiêu học tập của giáo trình được xác định cụ thể trên ba phương diện chuẩn đầu ra:

  • Về kiến thức: Trang bị cho học viên khả năng phát biểu đầy đủ nhiệm vụ, yêu cầu và phân loại các hệ thống phanh; giải thích cấu tạo và nguyên lý hoạt động của các hệ thống phanh dẫn động cơ khí, thủy lực, khí nén và thủy khí; trình bày chi tiết cấu tạo, nguyên lý của các cụm chi tiết thuộc cơ cấu phanh bánh xe và hệ thống truyền động phanh.
  • Về kỹ năng: Phân tích chính xác hiện tượng và nguyên nhân hư hỏng của từng hệ thống và chi tiết; thực hiện đúng quy trình tháo lắp, kiểm tra, bảo dưỡng và sửa chữa các sai hỏng kỹ thuật; sử dụng thành thạo và an toàn các trang thiết bị, dụng cụ chuyên dùng.
  • Về năng lực tự chủ và trách nhiệm: Tuân thủ các quy trình, quy phạm an toàn lao động trong nghề công nghệ ô tô; rèn luyện tính kỷ luật, cẩn thận và tỉ mỉ khi thao tác kỹ thuật.

Giáo trình có tổng thời lượng 75 giờ, bao gồm 15 giờ lý thuyết, 57 giờ thực hành và 3 giờ kiểm tra. Cấu trúc tài liệu tiếp cận theo nguyên tắc tích hợp: lý thuyết cấu tạo và nguyên lý vận hành luôn đi liền với quy trình thao tác tháo lắp, kiểm tra, bảo dưỡng và sửa chữa thực tế tại xưởng. Điểm đặc thù của giáo trình là việc lượng hóa các thông số kỹ thuật (như áp suất làm việc của hệ thống phanh thủy lực 0,8 MPa, áp suất khí nén 8 ÷ 10 kG/cm², độ mòn giới hạn của má phanh đĩa 2,5 mm, diện tích tiếp xúc má phanh sau sửa chữa đạt 80% ÷ 90%) gắn liền với các bản vẽ kết cấu chi tiết và bảng trình tự các bước công việc chuẩn hóa.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

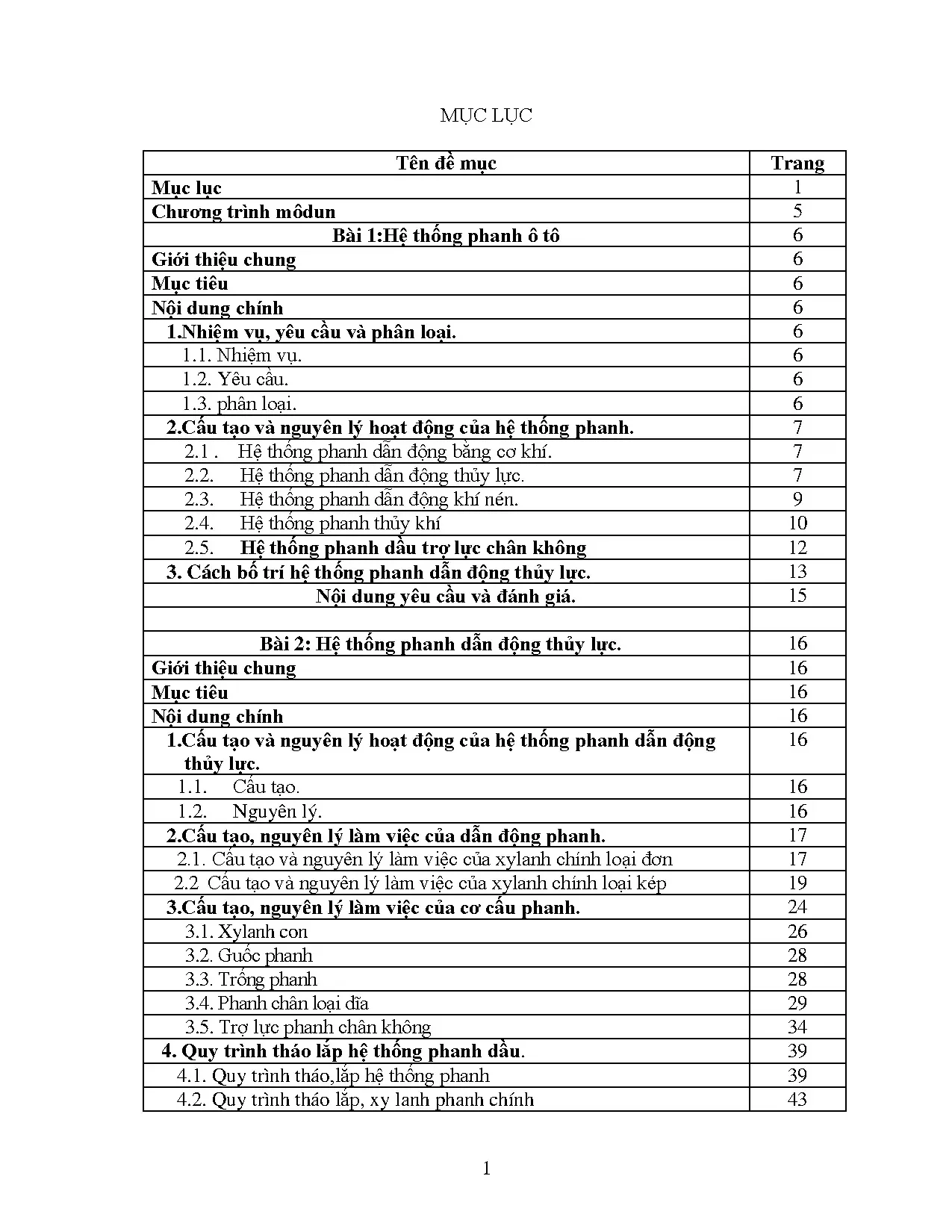

Nội dung giáo trình được cấu trúc thành 6 bài học chính theo tiến trình phát triển kiến thức từ tổng quan đến chi tiết, từ nguyên lý vận hành đến kỹ thuật bảo dưỡng và sửa chữa chuyên sâu:

+-------------------------------------------------------------------------+
|                  MĐ 25: HỆ THỐNG PHANH Ô TÔ (75 GIỜ)                    |
+-------------------------------------------------------------------------+
                                     |
         +---------------------------+---------------------------+
         |                                                       |
   [PHANH THỦY LỰC]                                        [PHANH KHÍ NÉN]
   - Bài 1: Tổng quan (8h)                                 - Bài 4: Cấu tạo & Tháo lắp (12h)
   - Bài 2: Cấu tạo & Tháo lắp (16h)                       - Bài 5: Bảo dưỡng & Sửa chữa (12h)
   - Bài 3: Bảo dưỡng & Sửa chữa (16h)                           |
         |                                                       |
         +---------------------------+---------------------------+
                                     |
                             [CƠ CẤU PHANH TAY]
                             - Bài 6: Cấu tạo, Tháo lắp,
                               Bảo dưỡng & Sửa chữa (11h)
  • Bài 1: Hệ thống phanh ô tô (8 giờ: 3 LT - 5 TH): Cung cấp bức tranh tổng quát về chức năng, yêu cầu kỹ thuật và phân loại hệ thống phanh (theo cơ chế điều khiển: phanh chân, phanh tay; theo vị trí lắp đặt: ở bánh xe, trục truyền động sau hộp số; theo phương thức dẫn động: cơ khí, thủy lực, khí nén, thủy khí, điện). Trình bày sơ đồ bố trí mạch dẫn động thủy lực một dòng và hai dòng (bố trí cầu trước - cầu sau, bố trí chéo cho xe động cơ đặt trước - cầu trước chủ động FF, bố trí một dòng cho ba bánh xe).
  • Bài 2: Hệ thống phanh dẫn động thuỷ lực (16 giờ: 3 LT - 13 TH): Phân tích cấu tạo và nguyên lý làm việc của dẫn động phanh thủy lực; xylanh phanh chính loại đơn và loại kép (với cơ chế an toàn khi một dòng bị rò rỉ, vai trò của cửa vào, cửa bù, lỗ bổ sung A, lỗ điều hòa B, van một chiều duy trì áp suất dư); bình chứa dầu phân buồng và cảm biến mức dầu; cơ cấu phanh tang trống (đối xứng qua trục, đối xứng qua tâm, tự cường hóa); cơ cấu phanh đĩa (loại cố định, loại bơi, đĩa thông gió, cơ cấu tự điều chỉnh khe hở má phanh bằng biến dạng đàn hồi của cuppen, chỉ báo mòn cơ học và cảm biến mòn má phanh); bộ trợ lực chân không (các trạng thái: chưa phanh, đạp phanh, giữ phanh, trợ lực cực đại, mất chân không; van một chiều, công tắc chân không, trợ lực hai buồng); quy trình tháo lắp hệ thống phanh dầu, tháo rã chi tiết xylanh chính và cơ cấu phanh.
  • Bài 3: Bảo dưỡng và sửa chữa hệ thống dẫn động phanh thuỷ lực (16 giờ: 3 LT - 12 TH - 1 KT): Trình bày các hiện tượng, nguyên nhân sai hỏng của phanh tang trống và phanh đĩa; phương pháp kiểm tra dẫn động, kiểm tra bộ trợ lực chân không, cơ cấu phanh; quy trình bảo dưỡng và sửa chữa dẫn động và cơ cấu phanh (kỹ thuật mài rà bề mặt má phanh đạt diện tích tiếp xúc 80% ÷ 90%, kiểm tra vết xước nòng xylanh, phương pháp xả gió hệ thống).
  • Bài 4: Hệ thống phanh dẫn động khí nén (12 giờ: 2 LT - 10 TH): Trình bày cấu tạo, nguyên lý của hệ thống phanh hơi (máy nén khí, bình chứa khí nén 8 ÷ 10 kG/cm², van phân phối khí, bầu phanh bánh xe, cơ cấu cam xoay); hệ thống phanh khí nén cho đoàn xe có rơ-moóc; cụm van điều khiển phanh rơ-moóc, van phân phối khí kép, van điều chỉnh áp suất, van an toàn; quy trình tháo lắp dẫn động, cơ cấu phanh khí nén và máy nén khí.
  • Bài 5: Bảo dưỡng và sửa chữa hệ thống dẫn động phanh khí nén (12 giờ: 2 LT - 9 TH - 1 KT): Nhận diện hiện tượng, nguyên nhân sai hỏng của cụm máy nén khí, van phân phối khí, bầu phanh và đường ống; các bước kiểm tra bên ngoài; quy trình bảo dưỡng, hiệu chỉnh và sửa chữa bàn đạp phanh, ty đẩy, van phân phối, van an toàn, van điều áp và bình chứa khí nén.
  • Bài 6: Bảo dưỡng và sửa chữa cơ cấu phanh tay (11 giờ: 2 LT - 8 TH - 1 KT): Phân tích cấu tạo và nguyên lý phanh dừng cơ khí lắp trên trục truyền động sau hộp số, phanh tay loại tang trống bánh xe, phanh tay kết hợp phanh đĩa, phanh tay trên hệ thống phanh hơi; phương pháp kiểm tra hiệu quả phanh dừng; quy trình tháo lắp, bảo dưỡng, điều chỉnh hành trình tự do cần phanh tay và sửa chữa các hư hỏng cơ khí.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống kiến thức kỹ thuật dựa trên các nguyên lý cơ bản:

  • Nguyên lý thủy lực học và động lực học chất khí: Ứng dụng định luật truyền áp suất trong chất lỏng tĩnh để biến đổi và khuếch đại lực đạp của người lái tới các piston xylanh con; cơ chế tích áp, điều áp và xả áp trong mạch dẫn động khí nén điều khiển cam phanh.
  • Nguyên tắc an toàn dự phòng (Fail-safe): Thiết kế xylanh chính hai buồng độc lập đảm bảo khi rò rỉ một mạch dầu thì mạch còn lại vẫn duy trì lực phanh ở hai bánh xe còn lại; thiết kế van một chiều tại bầu trợ lực chân không duy trì độ chân không dự trữ để thực hiện phanh an toàn khi động cơ tắt máy.
  • Nguyên lý ma sát và nhiệt động học: Cơ chế biến đổi động năng chuyển động của xe thành nhiệt năng thông qua ma sát giữa má phanh với tang trống hoặc đĩa phanh; nguyên lý tự tản nhiệt đối lưu ở đĩa phanh thông gió và ảnh hưởng của nhiệt độ ma sát đến tuổi thọ má phanh.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thực hiện chính xác quy trình tháo lắp các cụm chi tiết như xylanh phanh chính, bầu trợ lực chân không, ngàm phanh đĩa, cụm guốc phanh tang trống, máy nén khí; sử dụng đúng công cụ chuyên dùng như kìm tháo phe gài trong/ngoài, dụng cụ tháo lò xo hồi vị guốc phanh, cờ lê vòng hở xả gió ống dầu (khẩu 12, cờ lê 14).
  • Kỹ năng phân tích (Analytical skills): Phân tích, suy đoán nguyên nhân hư hỏng dựa trên triệu chứng kỹ thuật (mức dầu tụt trong bình chứa, bàn đạp phanh bị nhẹ/xốp do lẫn bọt khí, lực phanh không đều giữa các bánh xe, bó phanh, rò rỉ áp suất khí nén, công tắc chân không đóng mạch báo đèn).
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Vệ sinh công nghiệp bằng dầu phanh sạch (tuyệt đối không dùng dung môi khoáng để tránh làm trương nở cao su cuppen); kỹ thuật kiểm tra khuyết tật lòng xylanh bằng đèn chiếu và xúc giác; kỹ thuật điều chỉnh hành trình bàn đạp, hành trình phanh tay và mài rà bề mặt tiếp xúc má phanh đạt chuẩn quy định.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp giảng dạy tích hợp (Lý thuyết gắn liền thực hành), trong đó thời lượng thực hành chiếm tỷ trọng lớn (57/75 giờ, tương đương 76% thời lượng mô đun).

+-------------------------------------------------------------------------+
|                CƠ CẤU THỜI LƯỢNG MÔ ĐUN MĐ 25 (75 GIỜ)                  |
+-------------------------------------------------------------------------+
| [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■] Thực hành: 57 giờ (76.0%)       |
| [■■■■■■■■■■] Lý thuyết: 15 giờ (20.0%)                                 |
| [■■] Kiểm tra: 3 giờ (4.0%)                                             |
+-------------------------------------------------------------------------+
  • Phương pháp sư phạm: Quá trình giảng dạy kết hợp giữa việc truyền thụ kiến thức lý thuyết cơ bản (thông qua sơ đồ mạch nguyên lý, hình cắt giải phẫu cấu tạo chi tiết) và hướng dẫn thực hành trực quan theo từng bước (Job Sheets). Giảng viên thực hiện thao tác mẫu, phân tích các điểm cần lưu ý và cảnh báo an toàn trước khi chuyển giao cho học viên luyện tập.
  • Bài tập và thực hành xưởng: Các bài tập được phân chia từ mức độ cá nhân đến nhóm nhỏ. Nội dung thực hành bao gồm: nhận dạng các phân hệ phanh trên mô hình cắt bổ và trên xe thực tế; thực hành quy trình tháo, kiểm tra, thay thế cuppen/piston xylanh chính; tháo lắp và kiểm tra độ mòn má phanh đĩa; tháo lắp cụm máy nén khí và hiệu chỉnh các loại van khí nén.
  • Phương pháp đánh giá: Đánh giá kết quả học tập thông qua 3 bài kiểm tra thực hành định kỳ (tại Bài 3, Bài 5 và Bài 6) kết hợp với đánh giá quá trình. Tiêu chí đánh giá dựa trên:
    1. Thao tác chuẩn bị và lựa chọn dụng cụ chính xác.
    2. Mức độ tuân thủ trình tự các bước công việc theo quy trình chuẩn.
    3. Độ chính xác cơ khí (lực siết bu lông bằng cần cân lực, khe hở má phanh, độ đồng tâm).
    4. Năng lực nhận diện sai hỏng và đề xuất biện pháp xử lý.
    5. Đảm bảo an toàn lao động và vệ sinh công nghiệp khu vực thực tập.
  • Hướng dẫn tự học: Học viên được yêu cầu tự nghiên cứu phần bảng tra thuật ngữ kỹ thuật ở trang 110 của tài liệu; đọc trước cấu tạo và nguyên lý vận hành trong giáo trình trước khi vào xưởng; đối chiếu sơ đồ bố trí mạch dẫn động với hệ thống thực tế trên các dòng xe đang thực tập.

Điểm nổi bật và tính thực tiễn kỹ thuật

  • Bao quát đầy đủ các biến thể dẫn động phanh trong ngành công nghiệp ô tô: Tài liệu không giới hạn ở một chủng loại phanh đơn lẻ mà khảo sát đầy đủ từ dẫn động cơ khí (phanh tay trên trục hộp số và bánh xe), dẫn động thủy lực (xe con, xe tải nhẹ và trung bình), dẫn động khí nén (xe tải nặng, xe khách), đến hệ thống phanh thủy khí và mạch phanh cho đoàn xe kéo rơ-moóc.
  • Tích hợp các cơ cấu an toàn và chỉ báo kỹ thuật hiện đại:
    • Cơ cấu tự động điều chỉnh khe hở má phanh đĩa: Phân tích chi tiết nguyên lý dịch chuyển và biến dạng đàn hồi của cuppen cao su chữ nhật để tự bù độ mòn má phanh mà không cần can thiệp thủ công.
    • Hệ thống cảnh báo độ mòn má phanh: Trình bày đồng thời cả hai dạng cảnh báo gồm chỉ báo cơ học (thanh kim loại phát tiếng rít khi má phanh mòn còn 2,5 mm trên dòng xe Corolla) và chỉ báo điện tử (cảm biến mòn đứt mạch kết nối tín hiệu về hộp điều khiển ECU).
    • Mạch cảm biến mức dầu phanh: Phân tích kết cấu phao từ tính đóng ngắt tiếp điểm điện để kích hoạt đèn cảnh báo khi mức dầu tụt xuống dưới mức tối thiểu.
  • Quy chuẩn hóa quy trình kỹ thuật sửa chữa: Các bước tháo lắp được lập thành bảng chi tiết (từ công tác chuẩn bị, kê kích an toàn, thứ tự nới lỏng bu lông, đến các chú ý cơ khí như không kẹp trực tiếp thân xylanh lên ê-tô để tránh biến dạng, chỉ kẹp vào phần tai bích bắt bu lông).
  • Quy định vật liệu và dung sai thực tế: Nêu rõ các yêu cầu kỹ thuật trong xưởng như vật liệu đinh tán má phanh bằng đồng hoặc nhôm để tránh làm xước tang trống; quy định mài rà diện tích tiếp xúc má phanh và trống phanh đạt 80% ÷ 90% sau bảo dưỡng.

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên:
    • Sinh viên các hệ Đại học, Cao đẳng ngành Công nghệ Kỹ thuật Ô tô, Kỹ thuật Cơ khí Động lực.
    • Học viên các khóa đào tạo nghề sửa chữa ô tô trình độ trung cấp và sơ cấp nghề.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các môn học/mô đun cơ sở kỹ thuật và chuyên ngành gồm:
    • Khối môn học cơ sở: MH 07 đến MH 17 (Vẽ kỹ thuật, Cơ học ứng dụng, Vật liệu cơ khí, Dung sai lắp ghép, Điện kỹ thuật ô tô...).
    • Khối mô đun chuyên ngành trước đó: MĐ 18 đến MĐ 24 (Động cơ đốt trong, Hệ thống truyền lực, Khung gầm ô tô cơ bản...).
  • Giảng viên và cán bộ hướng dẫn thực hành: Tài liệu đóng vai trò là khung chương trình chuẩn để xây dựng kế hoạch bài giảng lý thuyết và giáo án tích hợp tại xưởng; làm cơ sở xây dựng bảng tiêu chí đánh giá kỹ năng nghề (rubric) cho các bài kiểm tra thực hành tháo lắp, chẩn đoán.
  • Kỹ thuật viên xưởng dịch vụ và người tự học: Sử dụng làm tài liệu tra cứu quy trình kỹ thuật chuẩn xác khi thực hiện công tác bảo dưỡng định kỳ, kiểm tra độ mòn cơ cấu phanh, xử lý các sự cố tụt áp suất phanh, sửa chữa phục hồi xylanh chính và hệ thống van phân phối khí.

Câu hỏi thường gặp

+----------------------------------------------------------------------------------------------------+
|                                    CÁC CÂU HỎI THƯỜNG GẶP (FAQ)                                    |
+----+-----------------------------------------------------+-----------------------------------------+
| STT| Câu hỏi                                             | Trọng tâm giải đáp theo giáo trình      |
+----+-----------------------------------------------------+-----------------------------------------+
| 1  | Giáo trình này phù hợp với ai?                      | Sinh viên, học viên ngành Công nghệ     |
|    |                                                     | Kỹ thuật Ô tô, kỹ thuật viên sửa chữa.  |
+----+-----------------------------------------------------+-----------------------------------------+
| 2  | Cần kiến thức nền nào để học?                       | Khối môn học MH 07 - MH 17 và           |
|    |                                                     | khối mô đun MĐ 18 - MĐ 24.              |
+----+-----------------------------------------------------+-----------------------------------------+
| 3  | Điểm khác biệt với giáo trình khác?                 | Tỷ trọng thực hành cao (76%), quy trình |
|    |                                                     | chi tiết dạng bảng, đầy đủ 4 hệ phanh.  |
+----+-----------------------------------------------------+-----------------------------------------+
| 4  | Làm sao để tự học hiệu quả?                         | Đối chiếu sơ đồ mạch với bảng quy trình |
|    |                                                     | và kết hợp tra cứu thuật ngữ kỹ thuật.  |
+----+-----------------------------------------------------+-----------------------------------------+
| 5  | Có tài liệu bổ trợ nào kèm theo?                    | Danh mục tài liệu tham khảo và bảng     |
|    |                                                     | thuật ngữ kỹ thuật hệ thống phanh (p110)|
+----+-----------------------------------------------------+-----------------------------------------+

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế chuẩn mực cho sinh viên đại học, cao đẳng kỹ thuật chuyên ngành Công nghệ Kỹ thuật Ô tô, học viên các trường đào tạo nghề kỹ thuật và các kỹ thuật viên muốn chuẩn hóa quy trình tháo lắp, bảo dưỡng hệ thống phanh.

2. Cần kiến thức nền nào để học?

Người học bắt buộc phải hoàn thành các môn học và mô đun tiên quyết theo lộ trình đào tạo, bao gồm khối môn học MH 07 đến MH 17 (Cơ sở kỹ thuật cơ khí, Điện cơ bản...) và khối mô đun MĐ 18 đến MĐ 24 (Hệ thống truyền lực, khung sườn và các cụm điều khiển cơ bản).

3. Điểm khác biệt về mặt cấu trúc nội dung của giáo trình?

Giáo trình có sự cân đối chặt chẽ giữa 4 hệ thống dẫn động phanh (cơ khí, thủy lực, khí nén, thủy khí) thay vì chỉ tập trung vào một loại phanh thông thường. Thời lượng thực hành chiếm tới 57/75 giờ, đi kèm bảng hướng dẫn quy trình từng bước có chỉ rõ dụng cụ chuyên dùng và các lưu ý kỹ thuật an toàn.

4. Làm sao để tự học hiệu quả với tài liệu này?

Học viên nên nghiên cứu kỹ sơ đồ nguyên lý hoạt động của từng hệ thống (đặc biệt là dòng chảy của dầu phanh qua các van hoặc đường dẫn khí nén) trước khi đọc các bảng quy trình tháo lắp; kết hợp đối chiếu các thuật ngữ kỹ thuật chuyên ngành ở cuối tài liệu để nắm vững tên gọi quy chuẩn của các chi tiết máy.

5. Có tài liệu bổ trợ nào kèm theo trong giáo trình không?

Giáo trình tích hợp phần Tài liệu tham khảo và mục Thuật ngữ kỹ thuật của hệ thống phanh tại trang 110, giúp người học tra cứu định nghĩa, đối chiếu tên gọi chi tiết và mở rộng nguồn tài liệu học tập theo quy chuẩn kỹ thuật.

Kết luận

Giáo trình Bảo dưỡng và sửa chữa hệ thống phanh (Mã số: MĐ 25) cung cấp cấu trúc kiến thức chuyên ngành hoàn chỉnh, phản ánh đúng các quy chuẩn kỹ thuật và thực tiễn sửa chữa ô tô hiện nay. Tài liệu định hướng lộ trình học tập logic: bắt đầu từ phân tích nhiệm vụ, phân loại, cấu tạo nguyên lý làm việc của dẫn động và cơ cấu phanh (Bài 1, Bài 2, Bài 4, Bài 6), tiến tới làm chủ các kỹ năng thực hành phân tích sai hỏng, tháo lắp chi tiết, kiểm tra bảo dưỡng và sửa chữa phục hồi toàn diện (Bài 3, Bài 5, Bài 6).

Nguồn tài nguyên đi kèm gồm hệ thống hình vẽ mặt cắt kỹ thuật, bảng quy trình thao tác và phần tra cứu thuật ngữ chuyên ngành ở trang 110 tạo nền tảng tư liệu kỹ thuật chính xác cho công tác giảng dạy, học tập và tra cứu ứng dụng thực tế trong lĩnh vực công nghệ ô tô.
