Giám Sát và Điều Khiển Động Cơ Bước Bằng WinCC và PLC S7-200

Đồ án nghiên cứu mô hình giám sát và điều khiển động cơ bước, thiết kế chi tiết, tính toán kỹ thuật theo tiêu chuẩn, đánh giá tính khả thi dự án.

Người đăng

Ẩn danh
90
2
0

Phí lưu trữ

30 Point

Mục lục chi tiết

1. CHƯƠNG 1: TỔNG QUAN VỀ ĐỀ TÀI

2. CHƯƠNG 2: CƠ SỞ LÝ LUẬN

2.1. Giới thiệu sơ lược về PLC S7-200

2.2. Phân chia vùng nhớ trong S7-200

2.3. Truy cập dữ liệu gián tiếp thông qua con trỏ

2.4. Lựa chọn ngôn ngữ lập trình

2.5. Giới thiệu về S7-200 PC ACCESS

2.6. Cách sử dụng S7-200 PC Access

2.6.1. Tạo sơ kết nối cho một PLC

2.6.2. Thiết lập cấu hình mới cho một PLC

2.6.3. Tạo mục Item

Tóm tắt

I. Hướng dẫn tổng quan giám sát động cơ bước với WinCC S7 200

Trong lĩnh vực tự động hóa công nghiệp, việc giám sát và điều khiển động cơ bước bằng WinCC và PLC S7-200 là một giải pháp kinh điển và hiệu quả cho các ứng dụng đòi hỏi độ chính xác cao. Động cơ bước, với khả năng chuyển động theo từng góc quay xác định, là cơ cấu chấp hành lý tưởng cho các hệ thống điều khiển số. Khi kết hợp với bộ điều khiển lập trình PLC Siemens S7-200, một thiết bị mạnh mẽ và bền bỉ, hệ thống có khả năng thực thi các thuật toán phức tạp về điều khiển vị trí và tốc độ. Tuy nhiên, để quan sát và vận hành hệ thống một cách trực quan, vai trò của giao diện người-máy (HMI) là không thể thiếu. WinCC (Windows Control Center) của Siemens chính là một phần mềm giám sát SCADA mạnh mẽ, cho phép tạo ra các giao diện đồ họa sinh động, thu thập dữ liệu và gửi lệnh điều khiển xuống PLC. Bài viết này sẽ cung cấp một cái nhìn toàn diện, từ cơ sở lý thuyết đến hướng dẫn thực hành chi tiết, về cách xây dựng một hệ thống hoàn chỉnh để giám sát và điều khiển động cơ bước bằng WinCC và PLC S7-200, một chủ đề cốt lõi trong nhiều đồ án tự động hóa và ứng dụng thực tiễn.

1.1. Vai trò của PLC S7 200 và giao diện HMI WinCC

PLC S7-200 là một bộ điều khiển logic khả trình nhỏ gọn nhưng mạnh mẽ của Siemens, nổi bật với tốc độ xử lý nhanh và bộ lệnh đa dạng. Nó đóng vai trò là 'bộ não' của hệ thống, nhận tín hiệu từ cảm biến, thực thi chương trình logic được nạp sẵn trong phần mềm STEP 7 Micro/WIN, và xuất tín hiệu điều khiển trực tiếp đến driver động cơ bước. Trong khi đó, WinCC hoạt động như một trung tâm điều khiển và giám sát. Nó không trực tiếp điều khiển phần cứng mà giao tiếp với PLC để hiển thị trạng thái hoạt động (tốc độ, vị trí, lỗi) và cho phép người vận hành ra lệnh (chạy, dừng, thay đổi thông số) thông qua một giao diện HMI WinCC trực quan. Sự kết hợp này tạo ra một hệ thống tự động hóa hoàn chỉnh và linh hoạt.

1.2. Nguyên lý cơ bản của việc điều khiển động cơ bước chính xác

Bản chất của điều khiển động cơ bước là cấp các xung điện vào các cuộn dây stator theo một thứ tự và tần số nhất định. Mỗi xung điện sẽ làm rotor quay một góc chính xác gọi là góc bước. Bằng cách điều khiển số lượng xung, hệ thống có thể thực hiện điều khiển vị trí một cách tuyệt đối. Bằng cách thay đổi tần số cấp xung, hệ thống có thể thực hiện điều khiển tốc độ một cách mượt mà. PLC S7-200 được trang bị các ngõ ra phát xung PTO/PWM (Pulse Train Output) chuyên dụng, cho phép tạo ra chuỗi xung với tần số cao và độ chính xác lớn, đáp ứng hoàn hảo yêu cầu điều khiển động cơ bước trong các ứng dụng như máy cắt, máy CNC mini, và robot.

II. Thách thức kết nối PLC S7 200 và WinCC Giải pháp là gì

Một trong những thách thức lớn nhất khi triển khai hệ thống giám sát và điều khiển động cơ bước bằng WinCC và PLC S7-200 là vấn đề giao thức truyền thông. Khác với các dòng PLC cao cấp hơn như S7-300/400, dòng S7-200 không được WinCC hỗ trợ tích hợp trực tiếp. Việc này đòi hỏi một giải pháp trung gian để thiết lập kênh giao tiếp ổn định. Luận văn gốc đã chỉ ra: 'Trong khi thực tế các PLC S7-200 vẫn còn sử dụng nhiều mà WinCC thì không tích hợp sẵn. Vì vậy việc kết nối giữa S7-200 và WinCC phải thông qua phần mềm S7-200 PC Access để liên kết.' Đây chính là chìa khóa để giải quyết bài toán. Phần mềm này đóng vai trò như một OPC Server, tạo ra một cầu nối dữ liệu, cho phép WinCC (OPC Client) có thể đọc và ghi các vùng nhớ của PLC S7-200. Hiểu rõ cơ chế này là bước đầu tiên và quan trọng nhất để xây dựng thành công một hệ thống giám sát SCADA tin cậy dựa trên nền tảng phần cứng này.

2.1. Hạn chế của PLC Siemens S7 200 khi tích hợp SCADA

Dòng PLC Siemens S7-200 sử dụng giao thức truyền thông PPI (Point-to-Point Interface) qua cổng RS-485. Giao thức này không phải là một chuẩn công nghiệp mở như Profibus hay Profinet, vốn được WinCC hỗ trợ sẵn. Do đó, việc kết nối PLC và HMI trực tiếp là không khả thi. Người lập trình cần một công cụ chuyển đổi giao thức, và đó chính là lúc các phần mềm trung gian phát huy tác dụng. Nếu không có giải pháp này, việc tích hợp S7-200 vào một hệ thống giám sát tập trung sẽ gặp rất nhiều khó khăn, hạn chế khả năng mở rộng và quản lý của nhà máy.

2.2. Vai trò của S7 200 PC Access làm cầu nối trung gian

S7-200 PC Access là một phần mềm của Siemens, được thiết kế đặc biệt để hoạt động như một OPC Server (OLE for Process Control) cho dòng PLC S7-200. Nó đọc dữ liệu từ PLC thông qua cáp PC/PPI và cung cấp các dữ liệu đó cho các ứng dụng OPC Client như WinCC. Quá trình thiết lập bao gồm việc tạo các 'Item' trong PC Access, tương ứng với các địa chỉ vùng nhớ (M, I, Q, V) trong PLC. Sau đó, trong WinCC, người dùng chỉ cần kết nối đến OPC Server này và tạo các tag trong WinCC liên kết đến các Item đã định nghĩa. Nhờ vậy, dữ liệu có thể trao đổi hai chiều một cách liền mạch, giải quyết triệt để bài toán kết nối.

III. Hướng dẫn lập trình PLC S7 200 điều khiển động cơ bước A Z

Trái tim của hệ thống giám sát và điều khiển động cơ bước bằng WinCC và PLC S7-200 nằm ở chương trình điều khiển được nạp vào PLC. Việc lập trình này được thực hiện trên phần mềm STEP 7 Micro/WIN. Mục tiêu chính là tạo ra một chuỗi xung điện có tần số và số lượng được kiểm soát để điều khiển chính xác chuyển động của động cơ. Lập trình PLC S7-200 cho ứng dụng này tập trung vào việc sử dụng các tính năng đặc biệt của CPU như bộ đếm tốc độ cao (HSC) và đặc biệt là bộ phát xung (PTO/PWM). Tài liệu gốc nhấn mạnh việc sử dụng CPU 226CN, một phiên bản mạnh mẽ có tích hợp sẵn các chức năng này. Chương trình cần xử lý các logic cơ bản như chạy/dừng, đảo chiều, và các thuật toán phức tạp hơn để điều khiển vị trí theo một chiều dài đặt trước và điều khiển tốc độ quay. Các lệnh PLS S7-200 (Pulse Output) là công cụ chính được sử dụng để thực hiện nhiệm vụ này, đảm bảo động cơ bước hoạt động một cách chính xác và ổn định theo yêu cầu của hệ thống.

3.1. Sơ đồ đấu dây động cơ bước với driver và ngõ ra PLC

Trước khi lập trình, việc kết nối phần cứng phải chính xác. Sơ đồ đấu dây động cơ bước bao gồm việc nối các cuộn dây của động cơ vào driver động cơ bước (ví dụ: TB6600, L298). Driver này có nhiệm vụ khuếch đại tín hiệu điều khiển từ PLC và cấp dòng điện đủ lớn cho động cơ. Các chân tín hiệu điều khiển của driver (thường là PUL+, PUL-, DIR+, DIR-) sẽ được kết nối với các ngõ ra (Output) của PLC S7-200. Đặc biệt, chân nhận xung (PUL) phải được nối với ngõ ra tốc độ cao được hỗ trợ PTO, ví dụ Q0.0 hoặc Q0.1 trên CPU S7-200, để đảm bảo tín hiệu xung được phát ra một cách ổn định và không bị ảnh hưởng bởi chu kỳ quét của PLC.

3.2. Cấu hình ngõ ra phát xung PTO PWM trong STEP 7 Micro WIN

STEP 7 Micro/WIN cung cấp một công cụ Wizard (trình hướng dẫn) để cấu hình ngõ ra phát xung PTO/PWM một cách dễ dàng. Người dùng có thể truy cập vào công cụ này từ menu 'Tools'. Tại đây, cần khai báo các thông số như: chọn ngõ ra phát xung (Q0.0), định nghĩa loại xung (PTO), thiết lập giá trị thời gian cơ sở (Time Base) và số lượng xung tối đa cho một chu kỳ. Sau khi hoàn tất cấu hình, Wizard sẽ tự động sinh ra một đoạn code mẫu và các vùng nhớ đặc biệt (SM) để điều khiển. Việc sử dụng Wizard giúp đơn giản hóa quá trình thiết lập phức tạp, cho phép người lập trình tập trung hơn vào logic điều khiển chính của chương trình.

IV. Cách thiết kế giao diện HMI WinCC để giám sát và điều khiển

Sau khi hoàn tất phần lập trình PLC, bước tiếp theo trong dự án giám sát và điều khiển động cơ bước bằng WinCC và PLC S7-200 là xây dựng giao diện vận hành. Phần mềm WinCC Flexible hoặc WinCC V6/V7 cung cấp một môi trường phát triển mạnh mẽ gọi là Graphics Designer. Tại đây, người dùng có thể tạo ra một màn hình giám sát SCADA trực quan, mô phỏng lại hệ thống máy móc thực tế. Việc thiết kế một giao diện HMI WinCC tốt không chỉ giúp việc vận hành trở nên dễ dàng mà còn nâng cao khả năng chẩn đoán lỗi và thu thập dữ liệu sản xuất. Các đối tượng đồ họa như nút nhấn (Start/Stop), ô nhập liệu (đặt tốc độ, chiều dài), thanh trượt, và các đèn báo trạng thái sẽ được tạo ra. Yếu tố then chốt là liên kết (tagging) các thuộc tính của những đối tượng này (ví dụ: sự kiện click chuột của nút nhấn, giá trị hiển thị của ô nhập liệu) với các tag trong WinCC đã được tạo và kết nối với PLC. Quá trình này đảm bảo mọi thao tác trên HMI sẽ được gửi xuống PLC và mọi thay đổi trạng thái ở PLC sẽ được cập nhật lên màn hình giám sát.

4.1. Tạo Tag trong WinCC và liên kết với biến PLC qua OPC

Tag là cầu nối dữ liệu giữa WinCC và thế giới bên ngoài. Trong Tag Management của WinCC, cần tạo một kết nối mới đến driver OPC. Sau đó, tạo các tag mới tương ứng với các biến cần giám sát và điều khiển trong PLC (ví dụ: START, STOP, SET_SPEED, CURRENT_POS). Địa chỉ của mỗi tag sẽ trỏ đến Item tương ứng đã được cấu hình trong S7-200 PC Access (ví dụ: Microwin.S7-200.START). Việc đặt tên tag rõ ràng và có cấu trúc sẽ giúp quá trình thiết kế và bảo trì sau này trở nên dễ dàng hơn rất nhiều.

4.2. Sử dụng Graphics Designer để xây dựng màn hình giám sát

Graphics Designer là công cụ chính để vẽ giao diện. Người dùng có thể kéo thả các đối tượng từ thư viện có sẵn (nút nhấn, đèn báo, động cơ, băng tải) hoặc tự vẽ các đối tượng tĩnh. Các đối tượng này sau đó sẽ được 'làm động' (dynamization). Ví dụ, thuộc tính 'BackgroundColor' của một hình ảnh động cơ có thể được liên kết với tag trạng thái 'MOTOR_RUN'. Khi tag này có giá trị '1', màu sắc của động cơ sẽ thay đổi sang màu xanh, báo hiệu nó đang hoạt động. Tương tự, một ô I/O Field có thể được liên kết với tag 'CURRENT_POS' để hiển thị vị trí hiện tại của động cơ.

V. Triển khai mô hình thực tế Giám sát máy cắt giấy tự động

Để minh họa cho tính ứng dụng, luận văn gốc đã xây dựng một mô hình máy cắt giấy tự động, một ví dụ điển hình của việc giám sát và điều khiển động cơ bước bằng WinCC và PLC S7-200. Trong mô hình này, động cơ bước có nhiệm vụ kéo giấy đến một chiều dài được cài đặt trước với độ chính xác cao. PLC S7-200 nhận giá trị chiều dài từ màn hình HMI WinCC, tính toán số xung cần thiết và điều khiển ngõ ra phát xung PTO/PWM để quay động cơ. Khi giấy đã đến đúng vị trí, PLC sẽ kích hoạt một cơ cấu cắt (sử dụng động cơ DC hoặc xi-lanh). Toàn bộ quá trình, từ việc cài đặt thông số, theo dõi chiều dài giấy được kéo, đến trạng thái của dao cắt, đều được hiển thị và điều khiển trực quan trên màn hình WinCC. Mô hình này cho thấy sự kết hợp giữa lập trình PLC S7-200 và thiết kế giao diện HMI WinCC có thể tạo ra một hệ thống tự động hóa hoàn chỉnh, đáp ứng các yêu cầu sản xuất thực tế. Đây là một ví dụ tuyệt vời cho các đồ án tự động hóa của sinh viên và các giải pháp quy mô nhỏ trong công nghiệp.

5.1. Cấu trúc cơ khí và mạch điện tử của mô hình cắt giấy

Mô hình bao gồm một khung máy, hệ thống rulo cuốn giấy được dẫn động bởi động cơ bước, và một cơ cấu dao cắt. Mạch điện tử sử dụng một driver động cơ bước để cấp nguồn cho động cơ, một mạch công suất cho dao cắt, và các cảm biến (nếu có) để phát hiện giấy. Tất cả được kết nối về các ngõ vào/ra của PLC Siemens S7-200. Sơ đồ đấu nối phần cứng là bước quan trọng, đảm bảo tín hiệu được truyền đi một cách chính xác và an toàn.

5.2. Kết quả vận hành Giám sát và điều khiển thời gian thực

Sau khi nạp chương trình và kết nối, hệ thống vận hành ổn định. Trên màn hình giám sát SCADA của WinCC, người vận hành có thể nhập chiều dài mong muốn, nhấn Start, và quan sát quá trình kéo giấy diễn ra. Các thông số như số lượng sản phẩm đã cắt, trạng thái hoạt động của động cơ được cập nhật liên tục. Việc mô phỏng WinCC S7-200 trước khi triển khai thực tế cũng giúp phát hiện và sửa lỗi chương trình, giảm thiểu thời gian và rủi ro khi chạy máy thật. Kết quả cho thấy hệ thống đáp ứng tốt yêu cầu về độ chính xác và tính ổn định.

VI. Kết luận và hướng phát triển cho đề tài điều khiển động cơ

Dự án giám sát và điều khiển động cơ bước bằng WinCC và PLC S7-200 là một giải pháp hiệu quả, chi phí hợp lý cho nhiều ứng dụng tự động hóa yêu cầu độ chính xác. Hệ thống đã chứng minh được khả năng hoạt động ổn định và tin cậy. Việc kết hợp thành công giữa phần cứng kinh điển như S7-200 và phần mềm giám sát mạnh mẽ WinCC thông qua S7-200 PC Access mở ra nhiều khả năng ứng dụng. Tuy nhiên, công nghệ luôn phát triển. Hướng phát triển trong tương lai cho đề tài này là nâng cấp lên các nền tảng phần cứng và phần mềm mới hơn của Siemens. Việc này không chỉ giúp tối ưu hóa hiệu suất mà còn đơn giản hóa quá trình tích hợp hệ thống, đáp ứng các tiêu chuẩn của Công nghiệp 4.0. Sự hiểu biết sâu sắc về nền tảng S7-200 sẽ là tiền đề vững chắc để tiếp cận và làm chủ các công nghệ mới này.

6.1. Đánh giá ưu và nhược điểm của giải pháp sử dụng S7 200

Ưu điểm chính của giải pháp này là chi phí đầu tư thấp, phần cứng S7-200 bền bỉ, dễ tìm kiếm và thay thế. Nó rất phù hợp cho các bài toán điều khiển đơn lẻ hoặc các hệ thống quy mô nhỏ. Nhược điểm lớn nhất là quá trình kết nối PLC và HMI phức tạp, phải thông qua phần mềm trung gian và tốc độ trao đổi dữ liệu có thể bị hạn chế so với các giao thức hiện đại. Khả năng mở rộng mạng và tích hợp vào các hệ thống lớn cũng là một thách thức.

6.2. Nâng cấp hệ thống với PLC S7 1200 và TIA Portal

Một hướng phát triển tất yếu là thay thế PLC S7-200 bằng dòng PLC S7-1200 và sử dụng môi trường lập trình tích hợp TIA Portal. PLC S7-1200 hỗ trợ giao thức Profinet, cho phép kết nối PLC và HMI (WinCC trong TIA Portal) một cách trực tiếp, tốc độ cao và không cần phần mềm trung gian. TIA Portal cung cấp một nền tảng duy nhất để lập trình PLC, thiết kế HMI và cấu hình mạng, giúp giảm đáng kể thời gian và công sức phát triển dự án. Đây là bước đi cần thiết để hiện đại hóa hệ thống và chuẩn bị cho các ứng dụng phức tạp hơn trong tương lai.

Tóm tắt và mô tả trên trang này được tạo với sự hỗ trợ của AI. Nếu bạn thấy nội dung không chính xác hoặc có vấn đề, vui lòng Báo lỗi nội dung.

13/07/2025
Đồ án mô hình giám sát và điều khiển động cơ bước

Trích đoạn nội dung tài liệu

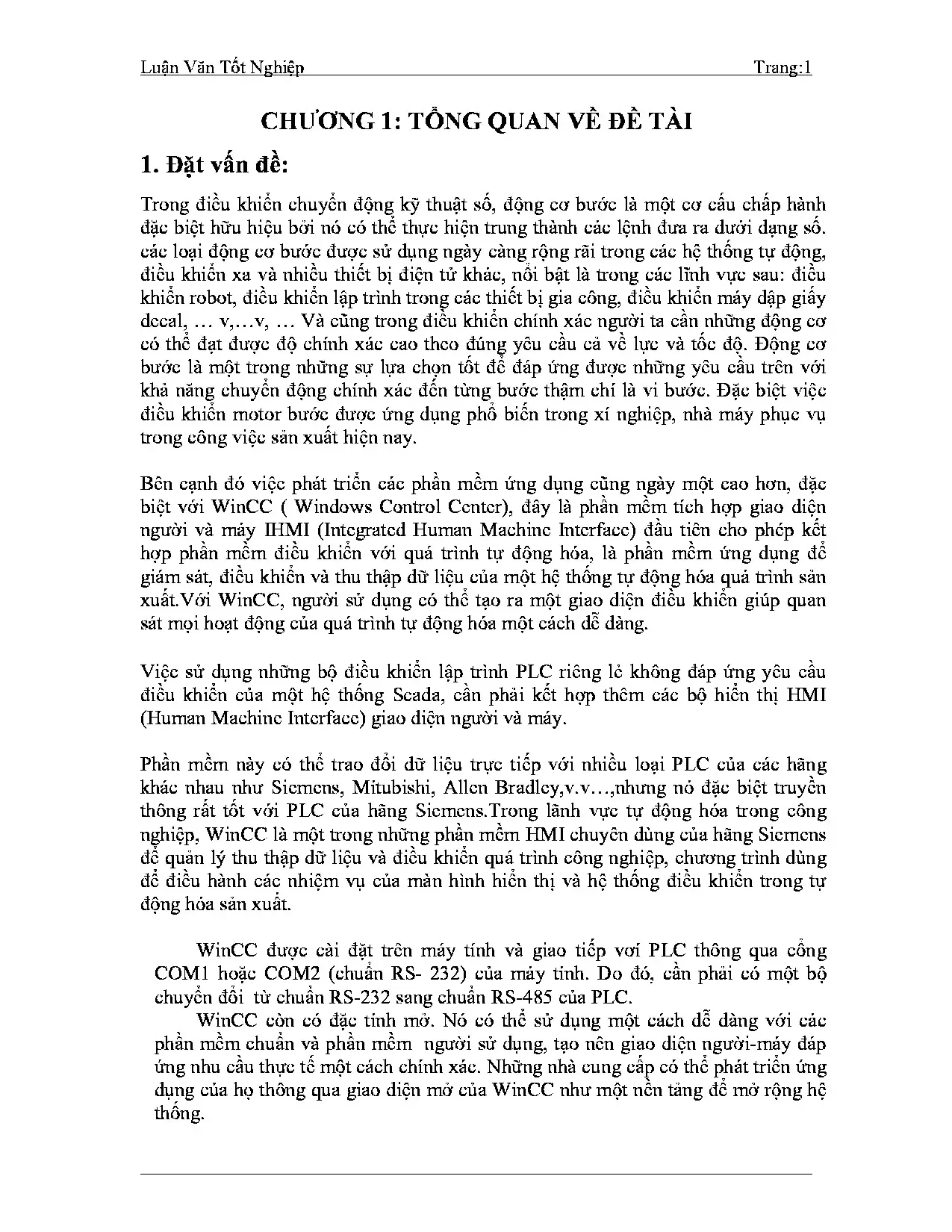

Luận Văn Tốt Nghiệp Trang:Ï CHUONG 1: TONG QUAN VE DE TAI 1. Dat van dé: Trong điều khiến chuyển động kỹ thuật số, động cơ bước là một cơ câu chấp hành đặc biệt hữu hiệu bởi nó có thể thực hiện trung thành các lệnh đưa ra đưới dạng số. các loại động cơ bước được sử dụng ngày càng rộng rai trong các hệ thông tự động, điều khiến xa và nhiều thiết bị điện tử khác, nổi bật là trong các lĩnh vực sau: điều khiến robot, điều khiến lập trình trong các thiết bị gia công, điều khiến máy đập giấy decal,. Va ciing trong diéu khién chinh xac nguoi ta can nhitng dong co có thể đạt được độ chính xác cao theo đúng yêu cầu cả về lực và tốc độ.

Động cơ bước là một trong những sự lựa chọn tốt để đáp ứng được những yêu cầu trên với khả năng chuyến động chính xác đến từng bước thậm chí là vi bước. Đặc biệt việc điều khiến motor bude được ứng dụng phổ biến trong xí nghiệp, nhà máy phục vụ trong công việc sản xuất hiện nay. Bên cạnh đó việc phát triển các phần mềm ứng dụng cũng ngày một cao hơn, đặc biệt với WinCC ( Windows Control Center), đây là phần mềm tích hợp giao điện ngudi va may JIHMI (Integrated Human Machine Interface) dau tién cho phép két hợp phần mềm điều khiến với quá trình tự động hóa, là phần mềm ứng dụng để giám sát, điều khiến và thu thập đữ liệu của một hệ thông tự động hóa quá trình sản xuất.Với WinCC, người sử dụng có thể tạo ra một giao điện điều khiển giúp quan sát mọi hoạt động của quá trình tự động hóa một cách đễ dàng. Việc sử dụng những bộ điều khiển lập trình PLC riêng lẻ không đáp ứng yêu cầu điêu khiên của một hệ thông Scada, cân phải kết hợp thêm các bộ hiến thị HMI (Human Machine Interface) giao diện người và máy.

Phan mém nay có thể trao đổi đữ liệu trực tiếp với nhiều loại PLC của các hãng khác nhau như Siemens, Mítubishi, Allen Bradley,v.,nhưng nó đặc biệt truyền thông rất tốt với PLC của hãng Siemens.Trong lãnh vực tự động hóa trong công nghiệp, WInCC là một trong những phần mềm HMI chuyên đùng của hãng Siemens dé quán lý thu thập dữ liệu và điều khiến quá trình công nghiệp, chương trình dùng để điều hành các nhiệm vụ của màn hình hiển thị và hệ thông điều khiến trong tự động hóa sản xuất. WinCC được cài đặt trên máy tính và giao tiếp vơi PLC thông qua công COMI hoặc COM2 (chuẩn RS- 232) của máy tính. Do đó, cần phải có một bộ chuyển đổi từ chuân RS-232 sang chuẩn RS-485 của PLC. WinCC con có đặc tính mở.

Nó có thể sử dụng một cach dé dàng VỚI Các phan mềm chuẩn và phần mềm người sử đụng, tạo nên giao điện người-máy đáp ứng nhu câu thực tế một cách chính xác. Những nhà cung cap co thé phat trién img dụng của họ thông qua giao diện mở của WinCC như một nên tảng để mở rộng hệ thông. Luận Văn Tốt Nghiệp Trang:2 Ngoài khả năng thích ứng cho việc xây dựng các hệ thống có qui mô lớn nhỏ khác nhau, WinCC còn có thể để đàng tích hợp với những ứng dụng có qui mô toàn công ty như việc tích hợp với những hệ thống cao cấp như MES(Manufacturing Excution System- Hé thống quan lý việc thực hiện sản xuat)va ERP(Enterprise Resource Planning). WinCC cũng có thể sử dụng trên cơ sở qui mô toàn cầu nhờ hệ thống trợ giúp của Siemens có mặt trên toàn thế giới.

Đối với S7-300 thì việc kết nỗi với WinCC một cách dé dang nhờ sự tích hợp sẵn. Trong khi thực tế các PLC S7-200 vẫn còn sử dụng nhiều mà WinCC thì không tích hợp sẵn. Vì vậy việc kết nối giữa S7-200 và WinCC phải thông qua phan mềm S7-200 PC Access để liên kết. Đây cũng là một phần được trình bày trong bài luận văn này.

Đê tài mà tôi thực hiện là một ví dụ thực tiên: Mô hình giám sát và điều khiên động cơ bước. Nội dung đề tài bao gôm các vân đề sau: ‹ Tim hiểu về S7-200 (CPU 226CN) để lập trình. ° Tim hiéu vé WinCC, PC Access. e Thiết kế được mô hình giám sát và điều khiến động cơ bước dùng PLC S7-200 đề thực hiện cắt giấy theo một chiêu đài định sẵn và có sự giám sát của máy tính.

Giới hạn đề tài: Với thời gian gần bảy tuần thực hiện đề tài, cũng như trình độ chuyên môn có hạn nên ở đề tài này chỉ làm: Tìm hiểu về các bộ điều khiển động cơ bước và sử dụng S7-200 (CPU 226CN) dé lap trinh, tim hiéu vé PC Access, HMI va dung WinCC để giám sát mô hình cắt giây tự động. Rất mong nhận được sự góp ý kiến quý thây cô và các bạn sinh viên để hoàn thiện hơn về về tài này. Luận Văn Tốt Nghiệp —D _ Trang:3 CHUONG 2: CO SO LY LUAN 1. Gidi thiéu so loc vé PLC S7-200.1 Giới thiệu tống quát về ho PLC S7.

« Họ PLC S7 là một họ PLC mạnh, tốc độ xử lý cao, khả năng quán lý bộ nhớ tốt, kết nối mạng công nghiệp. Hiện nay họ PLC S7 gôm có S7-200, S7-300, S7-400. Mãi một thế hệ PLC lại có nhiều chủng loại CPU khác nhau. Đối với PLC S7, có thể thực hiện các phép toán loógic, đếm, định thời, các thực toán phức tạp và thực hiện truyền thông với các thiết bị khác.

Một số thông số kỹ thuật của S7-200 CPU22X. CPU221|CPU222| GCPU224 | CPU226 |CPU226XM Bộ nhớ chương trình 2048W | 248W | 40968W 4096W 8192W Bo nheé dit liéu 1024W | 1024W | 2560W 2560W 5120W Khả năng dự phòng bộ nhớ khi mất nguồn | 50 giờ | 50giờ | 190 giờ 190 gid 190 gid 10 dia chi 8ln/4Out| 8In/6Out| 14In/+0Out|^24ln/48Out| 24In/4 8Out Đồng hồ thời gian thực | Cartrige | Cartrige|_ Tích hợp | Tíchhợp | Tích hợp Kích thước bộ dêm 256 (128 vào, 128 ra) Tốc độ thực hiện lanh logic 0,3/us / lênh 1.2 Cấu hình vào ra của S7-200 CPU226CN CPU 226 DC/DC/DC (6ES7 216={2AD22=0XB0) CPU 226XM DC/DC/DC (6ES7 216=2AF22-0XB0) 'J00001001 | IÏIIITTI HC S@&@&@@G@GG@G@@@G@G@@@[lSŠSG@@G@@G&@@®@@ L_M 1L: 90 9.1 12 13 1+ 15 16 17 ® + M L+ DC| | iM 00 0102(30405018097 10 12 12 13 14]|24 15 16 17 202122232425 2827 M L: | TITTTTTTTTTTTT (2@2@{2(2(2(2(2{2{2(2{22CŒ) II PE AAA H111, L[[LÍ LÊLLLLLLLLLi" 24VDG Sensor Power Output 1.3 Những khái niệm co sé cia PLC 87-200 Luận Văn Tốt Nghiệp Trang:4 1.1 khái niệm vòng quét của PLUC l | “ .» XIN Á , | T | _| a Inputs: a) 4 foked tat mien = l1 œ | Pt Process-image ir _ table (put regester) | ¡ 3 + Network 1 Motor onoff ga oo ti T— 3 STEP-7 program @a~ ~ b) { ` _B4 mererc= Network2 Direction rever — t1 PL ) * »* Cc) và đ) ` | PIQ = Process ireage cufpul table (cutput register) | | # fella. ee = | lio ©) 4 & 71 ¥ Outputs & | ` 1 = | ra / a) Đọc đữ liệu đầu vào: Đọc các trạng thái vật lý ( Input ) vào bộ đệm ảo ( IR — Input Register ). b) Thực thi chương trình: CPU đọc đữ liệu từ IR, thực hiện chương trình phân mềm, kết quả được lưu lại ở các vùng nhớ thích hợp và bộ đệm ảo đầu ra (OR — Output Register ).

Cc) Xử lý các yêu cầu truyền thông ( Option ) : nếu có yêu cầu truyền thông xử lý ngắt. d) Tự chuẩn đoán lỗi: CPU kiểm tra lỗi của hệ điều hành trong Rom, các vùng nhớ và các trạng thái làm việc của các module mở rộng. ©) Xuất kết quả ở đầu ra : CPU đọc kết quả từ OR, và xuất kết quả ra các công vật lý. Một số lưu ý : « Đầu vào số : + Nếu không đùng tính nang I ( Immediatcly ) thì đữ liệu đầu vào được cập nhật tại bộ đệm ảo.

+ Nếu dùng tính năng này, chương trình bỏ qua bộ đệm ảo. « Đầu vào tương tự : , , + Nêu bỏ qua tính năng lọc tương tự, thì chương trình sé lây trực tiếp đữ liệu tại công vat lý. + Nếu dùng tính năng này, thì chương trình sẽ đọc các giá trị được lưu lại. Luận Văn Tốt Nghiệp Trang:5 Mô tả vòng quét : + Môi một vòng quét cơ bản của PLUC mat tr 3ms — 10ms, tuy thuộc vào sô lượng cũng như kiêu lệnh viết trong chương trình.0 0 —( ) Thay đối mức logic đầu vào ee ¡| ETA 1/Thời cập nhật bộ đệm đầu vào.

2/ Thời gian thực thị chương trình. 3/ Thời gian xuât kêt quả ra công | | vat ly.2 Phan chia vùng nhớ trong S7-200 : a. Ving đệm 4o dau vao (I ; 10.7 ): e CPU sẽ truy cập các đầu vào vật lý tại đầu mỗi chu kỳ quét và ghi đữ liệu vào bộ đệm ảo. e Dinh dang truy cap: Bit: [byte address].1 Byte, Word, or Double Word: [sizel[starting byte address) IB4 b.

Vùng đệm ảo đầu ra (Q; Q0.7 ): e Cuối mỗi chu kỳ quét, CPU S7-200 sé truy cập đữ liệu từ bộ đệm ảo xuất ra các đầu ra vật lý. e Định dạng truy cập : Bit: Q/byfe adaress].1 Byte, Word, or Double Word: Qjsizel/starting byte address] QB5 ce. Vung nhé thoi gian ( T ; T0-T255): Luận Văn Tốt Nghiệp Trang:6 « Vùng nhớ này dùng cho các bộ thời gian của S7-200. Đối với một bộ Timer có hai hình thức truy cập vùng nhớ, truy cập theo Timer bịt hoặc Current Value.

e Dinh dang truy cap : e Tuy theo lệnh sử dụng trong chương trình mà cho phép ta truy cap theo Timer bit hay Current value. Fonmat: Tftimer number T24 2.1 ACT Wa ae ia ae Current Value Timer Bits |———— EM ———— = rf TO fa iN OUT + Vweoe - =e | T2 as q jt | Accesses the current value Accesses the timer bit d. Vùng nhớ bộ đếm ( C ; C0-C255 ): e Vung nho nay dùng cho các bộ đếm của S7-200. Đối với một bộ Counter có hai hình thức truy cập vùng nhớ, truy cập theo Counter bịt hoặc Current Value.

e Dinh dang truy cap : Format: Cfeeunter number] C24 l2.1 mow Vv ad ; Ö , Current Value Counter Bits ——— EN F— cũ ca — IN OUT Vev2o0 = = | _— Z ễ ' | 15 Accesses the current value Accesses the counter bit e Tuy theo lệnh sử dụng trong chương trình mà cho phép ta truy cập theo Counter bit hay Current Value. Vùng nhớ đặc biệt (SM): e Vùng nhớ này cung cấp các bỉt truyền thông giữa CPU và chương trình. Các bit nay duoc ding để lựa chọn và điều khiến một số chức năng đặc biệt của CPU S7-200. e Định dạng truy cập : Bit: SM/byle address].

bit address] SM0.1 Byte, Word, or Double Word: SM/sizej/staning byte address] SMB86 1.
