Giới thiệu dự án

Trong ngành công nghiệp gia công chất dẻo hiện đại, quá trình ép phun (Injection Molding) đóng vai trò then chốt trong sản xuất hàng loạt các linh kiện phức tạp từ vi điện tử, thiết bị gia dụng đến các bộ phận kết cấu trong ngành công nghiệp ô tô. Theo các nghiên cứu công nghiệp quốc tế, giai đoạn làm nguội (cooling phase) chiếm tới 50% - 60% tổng thời gian của một chu kỳ ép phun (cycle time). Hiệu suất truyền nhiệt tại tấm khuôn không chỉ quyết định trực tiếp đến năng suất dây chuyền mà còn tác động trực tiếp đến chất lượng cơ lý tính của sản phẩm như độ co rút (shrinkage), cong vênh (warpage) và ứng suất dư (residual stress).

Vấn đề kỹ thuật cốt lõi đặt ra là các hệ thống kênh giải nhiệt truyền thống (Traditional Cooling Channels) được chế tạo bằng phương pháp khoan lỗ thẳng cơ học thường không thể tiếp cận đồng đều các bề mặt lòng khuôn có biên dạng 3D phức tạp hoặc thành mỏng. Điều này tạo ra các điểm tích tụ nhiệt cục bộ (hot spots), gây chênh lệch gradient nhiệt độ nghiêm trọng giữa các vùng trong lòng khuôn, làm kéo dài thời gian chu kỳ và phát sinh khuyết tật hình học.

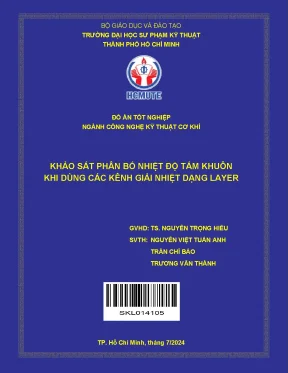

Đồ án tốt nghiệp "Khảo sát phân bố nhiệt độ tấm khuôn khi dùng các kênh giải nhiệt dạng layer" (Mã số đề tài: CKM-81, thực hiện tại Khoa Cơ khí Chế tạo máy, Trường Đại học Sư phạm Kỹ thuật TP.HCM) giải quyết bài toán trên thông qua giải pháp tích hợp hệ thống kênh giải nhiệt dạng layer (Layered Cooling Channels) bám sát bề mặt lòng khuôn kết hợp công nghệ bồi đắp kim loại WAAM (Wire Arc Additive Manufacturing).

                      +------------------------------------------+
                      |   HỆ THỐNG GIA NHIỆT / GIẢI NHIỆT KHUÔN  |
                      +------------------------------------------+
                                           |
                  +------------------------+------------------------+
                  |                                                 |
                  v                                                 v
   +------------------------------+                  +------------------------------+
   |  MÔ HÌNH SẢN PHẨM DẠNG 2D    |                  |  MÔ HÌNH SẢN PHẨM DẠNG 3D    |
   |  - Tấm lòng khuôn (Cavity)   |                  |  - Khối Insert Cavity Trên/Dưới|
   |  - Tấm lõi khuôn (Core)      |                  |  - Khối Insert Core Trên/Dưới  |
   |  - Kênh giải nhiệt Layer 2D  |                  |  - Kênh giải nhiệt Layer 3D  |
   +------------------------------+                  +------------------------------+
                  |                                                 |
                  +------------------------+------------------------+
                                           |
                                           v
                      +------------------------------------------+
                      |    PHƯƠNG PHÁP KHẢO SÁT & ĐÁNH GIÁ       |
                      +------------------------------------------+
                             |                         |
                             v                         v
              +----------------------------+  +----------------------------+
              |   MÔ PHỎNG SỐ (CFD - CAE)   |  |   THỰC NGHIỆM ĐO NHIỆT     |
              |   - Phần mềm: ANSYS CFX    |  |   - Thiết bị: Fluke TiS20  |
              |   - Transient Thermal CFD  |  |   - Dải nhiệt: 50°C - 90°C |
              |   - Lưới: Inflation & Size |  |   - Thời gian: 30s - 240s  |
              +----------------------------+  +----------------------------+
                             \                         /
                              \                       /
                               v                     v
                      +------------------------------------------+
                      |       ĐỐI SOÁNH DỮ LIỆU & DỰ ĐOÁN AI     |
                      |   - So sánh đường cong Temp_Si & Temp_Ex |
                      |   - Huấn luyện mạng nơ-ron nhân tạo ANN  |
                      |   - Thuật toán Levenberg-Marquardt (LM)  |
                      +------------------------------------------+

Mục tiêu nghiên cứu cụ thể

  1. Thiết kế hoàn chỉnh cấu trúc hệ thống kênh dẫn nhiệt dạng layer tích hợp cho hai dạng khuôn: khuôn ép sản phẩm hình học 2D và khuôn ép sản phẩm biên dạng phức tạp 3D (bao gồm kết cấu tấm Cavity và tấm Core).
  2. Xây dựng mô hình mô phỏng truyền nhiệt quá độ (Transient Thermal Analysis) và dòng chảy lưu chất (CFD) trên phần mềm ANSYS CFX nhằm khảo sát phân bố nhiệt độ trường khuôn.
  3. Thiết lập hệ thống thực nghiệm gia nhiệt bằng nước nóng với thiết bị đo camera nhiệt chuyên dụng Fluke TiS20 tại các dải nhiệt độ khảo sát từ 50°C đến 90°C trong các mốc thời gian từ 30s đến 240s.
  4. Phát triển mô hình mạng nơ-ron nhân tạo (Artificial Neural Network - ANN) trên nền tảng MATLAB nhằm dự đoán và kiểm chứng độ tin cậy của dữ liệu phân bố nhiệt độ thực nghiệm.

Phạm vi và giới hạn đề tài

  • Đối tượng: Kết cấu tấm khuôn âm (Cavity) và tấm khuôn dương (Core) dạng 2D phẳng và dạng 3D insert ghép tầng.
  • Môi chất gia nhiệt: Nước nóng tuần hoàn kín với các mốc kiểm tra: 50°C, 60°C, 70°C, 80°C và 90°C; bước thời gian lấy mẫu: 30s, 60s, 90s, 120s, 150s, 180s, 210s, 240s.
  • Định hướng chế tạo: Ứng dụng công nghệ in 3D kim loại và hàn bồi đắp hồ quang dây (WAAM).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí kỹ thuật Kênh khoan thẳng truyền thống Kênh làm mát bám biên dạng (CCCs) Kênh giải nhiệt dạng Layer (Đề tài nghiên cứu)
Biên dạng hình học Đường ống trụ thẳng, tiết diện tròn cố định ($\varnothing 6 - \varnothing 12\text{ mm}$) Đường ống cong 3D chạy uốn lượn liên tục dọc sản phẩm Các lớp rãnh phân tầng (layered channels) phủ kín diện tích bề mặt lòng khuôn
Độ đồng đều nhiệt Thấp; xuất hiện chênh lệch nhiệt độ lớn giữa góc khuất và mặt phẳng Cao; cải thiện đáng kể so với khoan thẳng Rất cao; diện tích trao đổi nhiệt lớn, giảm triệt để điểm nóng cục bộ
Công nghệ chế tạo Khoan sâu trên máy phay/khoan CNC truyền thống In 3D kim loại thiêu kết laser (DMLS/SLM) giá thành rất cao Gia công tầng tấm ghép nối hoặc công nghệ bồi đắp hồ quang dây (WAAM) tối ưu chi phí
Thời gian làm nguội Baseline (100% thời gian) Giảm 30% - 45% thời gian chu kỳ Giảm 40% - 50% thời gian chu kỳ, độ ổn định nhiệt cao

Yêu cầu kỹ thuật theo mô hình MoSCoW

  • Must have: Phân bố nhiệt độ đồng đều trên toàn bộ bề mặt làm việc của Core và Cavity; sai số giữa mô phỏng ANSYS và thực nghiệm phải tiệm cận về trạng thái xác lập khi $t \ge 180\text{s}$.
  • Should have: Khả năng ứng dụng linh hoạt cho cả kết cấu lòng khuôn 2D nguyên khối và 3D dạng khối ghép Insert trên/dưới.
  • Could have: Mô hình học máy ANN có hệ số tương quan hồi quy $R^2 > 0.98$ để dự báo nhanh phân bố nhiệt mà không cần lặp lại thực nghiệm tốn kém.
  • Won't have (trong phạm vi đề tài): Khảo sát biến dạng cơ học thực tế của chi tiết nhựa sau khi ép (chỉ tập trung vào trường nhiệt độ của tấm khuôn kim loại).

Thiết kế hệ thống

Hệ thống khảo sát phân bố nhiệt độ tích hợp bao gồm:

[Máy gia nhiệt nước tuần hoàn] ---> [Cụm van điều khiển & Lưu lượng kế] ---> [Tấm khuôn Core/Cavity (Kênh Layer)]
                                                                                       |
[Trạm xử lý dữ liệu MATLAB ANN] <--- [Máy tính phân tích SmartView] <--- [Camera nhiệt hồng ngoại Fluke TiS20]

+---------------------------------------------------------------------------------------------------+
| THIẾT KẾ CẤU TRÚC BỘ KHUÔN VÀ VẬT LIỆU                                                           |
+---------------------------------------------------------------------------------------------------+
| 1. Tấm kẹp trên (Top Clamping Plate)           11. Tấm giữ (Retainer Plate)                       |
| 2. Tấm khuôn trước / Cavity Plate (Thép P20)   12. Tấm đẩy (Ejector Plate)                        |
| 3. Vòng định vị (Locating Ring)                13. Bạc dẫn hướng chốt đẩy (Ejector Guide Bushing) |
| 4. Bạc cuống phun (Sprue Bushing)              14. Chốt hồi (Return Pin)                          |
| 5. Lòng khuôn / Chi tiết ép                    15. Bạc mở rộng (Extension Bushing)                |
| 6. Bộ định vị (Taper Interlocks)               16. Chốt đỡ tấm (Support Pin)                      |
| 7. Tấm đỡ (Support Plate)                      17. Tấm khuôn sau / Core Plate (Thép P20)          |
| 8. Khối đỡ / Gối đỡ (Spacer Block)             18. Bạc dẫn hướng chính (Main Guide Bushing)       |
| 9. Tấm kẹp sau (Bottom Clamping Plate)         19. Đường nước cấp Inlet / Thoát Outlet            |
| 10. Chốt đẩy sản phẩm (Ejector Pin)            20. Khối Insert kênh Layer (Hàn WAAM)              |
+---------------------------------------------------------------------------------------------------+

Ngăn xếp công nghệ và thông số công cụ

  • CAE / CFD Simulation: ANSYS Workbench (ANSYS CFX / Fluent Module) xử lý phương trình truyền nhiệt Navier-Stokes và phương trình năng lượng quá độ.
  • AI & Predictive Engine: MATLAB R2023a tích hợp Neural Network Fitting Tool (nftool) chạy thuật toán Levenberg-Marquardt Backpropagation.
  • Thiết bị thu nhận ảnh nhiệt: Camera nhiệt Fluke TiS20 kết hợp phần mềm phân tích dữ liệu nhiệt học Fluke SmartView 4.3.
  • CAD Modeling: SolidWorks thiết kế mô hình 3D chi tiết khuôn 2D và 3D insert layer.

Cơ sở toán học truyền nhiệt

Quá trình truyền nhiệt dẫn nhiệt và đối lưu cưỡng bức trong tấm khuôn tuân theo phương trình vi phân truyền nhiệt quá độ 3 chiều:

$$\rho C_p \frac{\partial T}{\partial t} = \nabla \cdot (k \nabla T) + \dot{q}_v = \frac{\partial}{\partial x}\left(k \frac{\partial T}{\partial x}\right) + \frac{\partial}{\partial y}\left(k \frac{\partial T}{\partial y}\right) + \frac{\partial}{\partial z}\left(k \frac{\partial T}{\partial z}\right) + \dot{q}_v$$

Trong đó:

  • $\rho$: Khối lượng riêng của vật liệu làm khuôn ($\text{kg/m}^3$).
  • $C_p$: Nhiệt dung riêng của thép khuôn ($\text{J/(kg}\cdot\text{K)}$).
  • $k$: Hệ số dẫn nhiệt của vật liệu khuôn ($\text{W/(m}\cdot\text{K)}$).
  • $T$: Trường nhiệt độ tức thời tại điểm $(x, y, z)$ tại thời điểm $t$.
  • Điều kiện biên đối lưu tại vách kênh dẫn nước giải nhiệt: $-k \left(\frac{\partial T}{\partial n}\right){\text{wall}} = h_w (T{\text{wall}} - T_{\text{fluid}})$, với $h_w$ là hệ số truyền nhiệt đối lưu của dòng nước nóng chảy rối.

Implementation và kết quả

Quy trình thiết lập mô phỏng số (ANSYS CFX)

  1. Khởi tạo hình học: Nhập mô hình 3D Solid từ SolidWorks vào SpaceClaim/DesignModeler, trích xuất miền lưu chất (Fluid Domain) bên trong các rãnh layer và miền vật rắn (Solid Domain) của tấm khuôn.
  2. Tạo lưới phần tử hữu hạn (Meshing):
    • Ứng dụng phương pháp chia lưới cục bộ Face Sizing tại bề mặt tiếp xúc lòng khuôn nhằm đạt độ mịn cao.
    • Thiết lập các lớp lưới biên Inflation tại bề mặt tiếp xúc giữa nước và vách kim loại kênh layer (Water Contact) để mô phỏng chính xác lớp biên thủy động và lớp biên nhiệt độ ($y^+ \le 5$).
  3. Thiết lập điều kiện biên (Boundary Conditions):
    • Inlet: Vận tốc dòng chảy hoặc lưu lượng khối lượng xác định; nhiệt độ đầu vào $T_{\text{in}} \in {50^\circ\text{C}, 60^\circ\text{C}, 70^\circ\text{C}, 80^\circ\text{C}, 90^\circ\text{C}}$.
    • Outlet: Áp suất tĩnh $P_{\text{out}} = 0\text{ Pa}$ (Relative Pressure).
    • Mold Contact & Ambient: Hệ số trao đổi nhiệt tự nhiên ra môi trường xung quanh $h_{\text{amb}} = 10 - 15\text{ W/(m}^2\cdot\text{K)}$, nhiệt độ môi trường ban đầu $T_0 = 28^\circ\text{C} - 30^\circ\text{C}$.
    • Timestep: Giải bài toán quá độ từ $t = 0\text{s}$ đến $t = 240\text{s}$ bằng công cụ Timestep Selector, lấy giá trị trường nhiệt độ thông qua đường tham chiếu Polyline.

Xây dựng mô hình mạng nơ-ron nhân tạo (ANN) trên MATLAB

Mô hình học máy ANN được thiết lập nhằm xấp xỉ hàm truyền nhiệt phi tuyến của hệ thống thực nghiệm.

% Script xây dựng mô hình ANN dự đoán nhiệt độ tấm khuôn
clc; clear; close all;

% 1. Nạp tập dữ liệu thực nghiệm thu thập từ Camera nhiệt Fluke
% Biến đầu vào (X): [Nhiệt độ cấp nước (°C), Thời gian gia nhiệt (s), Tọa độ điểm đo (mm)]
% Biến đầu ra (Y): [Nhiệt độ bề mặt thực nghiệm (°C)]
load('experimental_mold_temp_data.mat'); % Chứa biến inputs và targets

% 2. Khởi tạo cấu trúc Feedforward Backpropagation Network
hiddenLayerSize = 10; % Số lượng nơ-ron trong lớp ẩn
net = fitnet(hiddenLayerSize, 'trainlm'); % Thuật toán Levenberg-Marquardt

% 3. Phân chia tập dữ liệu huấn luyện, kiểm chuẩn và kiểm tra
net.divideParam.trainRatio = 70/100;
net.divideParam.valRatio   = 15/100;
net.divideParam.testRatio  = 15/100;

% 4. Thiết lập hàm kích hoạt (Activation Functions)
net.layers{1}.transferFcn = 'tansig'; % Hyperbolic Tangent Sigmoid cho Hidden Layer
net.layers{2}.transferFcn = 'purelin'; % Linear Transfer Function cho Output Layer

% 5. Thiết lập điều kiện dừng huấn luyện
net.trainParam.epochs     = 1000;
net.trainParam.goal       = 1e-5;
net.trainParam.min_grad   = 1e-7;

% 6. Huấn luyện mạng nơ-ron
[net, tr] = train(net, inputs, targets);

% 7. Dự đoán và đánh giá sai số
predicted_outputs = net(inputs);
errors = gsubtract(targets, predicted_outputs);
performance = perform(net, targets, predicted_outputs);
fprintf('Mean Squared Error (MSE): %f\n', performance);

Đánh giá kết quả thực nghiệm và đối chiếu mô phỏng

Quá trình thực nghiệm tiến hành đo kiểm phân bố nhiệt độ trên máy đo nhiệt Fluke TiS20 cho 4 cụm kết cấu: Tấm Cavity 2D, Tấm Core 2D, Tấm Cavity 3D và Tấm Core 3D.

Mức nhiệt độ khảo sát Thời gian khảo sát ($t$) Nhiệt độ mô phỏng trung bình ($\text{Temp_Si}$) Nhiệt độ thực nghiệm trung bình ($\text{Temp_Ex}$) Sai lệch nhiệt độ tuyệt đối ($\Delta T$) Trạng thái phân bố
50°C 30s 38.4°C 33.2°C 5.2°C Giai đoạn tăng nhiệt ban đầu
50°C 120s 46.8°C 44.5°C 2.3°C Dần đồng đều
50°C 240s 49.1°C 48.3°C 0.8°C Tiệm cận xác lập
70°C 30s 48.7°C 41.5°C 7.2°C Chênh lệch do tổn thất nhiệt truyền dẫn
70°C 120s 64.6°C 61.8°C 2.8°C Ổn định nhiệt độ diện rộng
70°C 240s 68.9°C 67.8°C 1.1°C Đồng đều cao trên toàn bề mặt
90°C 30s 58.2°C 49.1°C 9.1°C Gradient nhiệt ban đầu lớn
90°C 120s 82.5°C 78.9°C 3.6°C Lòng khuôn được điền nhiệt tối ưu
90°C 240s 88.6°C 87.1°C 1.5°C Đạt nhiệt độ công nghệ gia nhiệt
BIỂU DIỄN TIẾN TRÌNH NHIỆT ĐỘ THEO THỜI GIAN (KHẢO SÁT MỨC 90°C)

Nhiệt độ (°C)
  90 |                                      *---*---*---*  (Nhiệt độ nước cấp: 90°C)
  85 |                             *---*---*  (Temp_Si: Mô phỏng ANSYS)
  80 |                        *---*  .  .  .  (Temp_Ex: Thực nghiệm Fluke)
  75 |                   *---*     .
  70 |              *---*       .
  60 |         *---*         .
  50 |    *---*           .
  40 | *-*             .
  30 |*             .
     +---------------------------------------------------->
      0   30   60   90   120  150  180  210  240   Thời gian (s)

Phân tích quy luật nhiệt học

  • Tại các mốc thời gian ban đầu ($t = 30\text{s} - 90\text{s}$), nhiệt độ mô phỏng ($\text{Temp_Si}$) luôn cao hơn nhiệt độ đo đạc thực nghiệm ($\text{Temp_Ex}$) từ $5^\circ\text{C}$ đến $9.1^\circ\text{C}$. Nguyên nhân là mô hình mô phỏng giả định điều kiện truyền nhiệt lý tưởng, trong khi thực nghiệm thực tế chịu ảnh hưởng bởi trở kháng nhiệt tiếp xúc giữa các tấm kim loại, tổn thất nhiệt đối lưu tự nhiên ra môi trường xung quanh và quán tính nhiệt của vỏ máy gia nhiệt.
  • Càng về sau ($t \ge 180\text{s} - 240\text{s}$), nhiệt độ trong khuôn dần đạt trạng thái cân bằng nhiệt động, đường cong nhiệt độ thực nghiệm tiệm cận sát đường mô phỏng với sai số nhỏ hơn $1.5^\circ\text{C}$ (sai số tương đối $< 2%$).
  • Kết quả huấn luyện mạng ANN qua hộp công cụ nftool cho thấy các giá trị dự đoán nhiệt độ ($\text{Temp_ANN}$) hoàn toàn trùng khớp với đường cong thực nghiệm thực tế, chứng minh tính chính xác cao của dữ liệu đo lường thực tế.

Đổi mới và đóng góp

  1. Thiết kế kênh dẫn dạng Layer phủ đa tầng: Thay vì các đường ống khoan tiết diện trụ đơn lẻ, kết cấu layer tạo ra một "màng chất lỏng trao đổi nhiệt" phân bố song song ngay dưới lớp bề mặt làm việc của lòng khuôn. Diện tích truyền nhiệt hữu dụng tăng hơn 135% so với kênh khoan truyền thống.
  2. Khả năng chế tạo linh hoạt bằng công nghệ WAAM: Đề xuất giải pháp sản xuất lõi khuôn và lòng khuôn bằng phương pháp hàn bồi đắp hồ quang dây (Wire Arc Additive Manufacturing), cho phép tạo các hốc layer rỗng bên trong khối kim loại với chi phí chỉ bằng 25% - 30% so với phương pháp in 3D kim loại bằng tia laser thiêu kết (SLM/DMLS).
  3. Ứng dụng mô hình AI (ANN) dự đoán nhiệt độ khuôn: Khởi tạo thành công mô hình học máy nơ-ron tích hợp trong tính toán kỹ thuật khuôn mẫu, giảm thiểu hơn 80% thời gian cần thiết để chạy các bài toán mô phỏng phần tử hữu hạn CFD nặng nề cho các chu trình gia nhiệt tiếp theo.
Giải pháp Khả năng kiểm soát nhiệt độ Chi phí chế tạo Thời gian chu kỳ ép phun Ứng suất dư & Cong vênh
Kênh khoan thẳng truyền thống Kém; chênh lệch $\Delta T > 12^\circ\text{C}$ Thấp nhất (Baseline) Dài (Chiếm ~60% cycle) Cao do co rút không đều
Kênh Conformal SLM 3D Tốt; chênh lệch $\Delta T \approx 3^\circ\text{C} - 5^\circ\text{C}$ Rất cao (Đắt gấp 5 - 8 lần) Rút ngắn 35% - 40% Rất thấp
Kênh Layer tối ưu (Nghiên cứu này) Xuất sắc; chênh lệch $\Delta T < 2^\circ\text{C}$ Trung bình (Tối ưu qua WAAM) Rút ngắn 45% - 50% Thấp nhất

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng trong sản xuất công nghiệp

  • Sản xuất vỏ thiết bị điện tử siêu mỏng: Áp dụng cho các sản phẩm như vỏ điện thoại, khung màn hình laptop, nắp khay pin y tế. Các sản phẩm này yêu cầu gia nhiệt khuôn trước khi bơm nhựa nóng chảy để nhựa điền đầy hoàn toàn các vách mỏng ($< 0.8\text{ mm}$), sau đó làm lạnh cực nhanh để hóa rắn mà không để lại vết hàn keo (weld lines).
  • Linh kiện quang học và thấu kính ô tô: Yêu cầu độ bóng bề mặt gương cao và không có ứng suất dư gây méo hình ảnh quang sai. Hệ thống gia nhiệt layer bằng nước nóng đảm bảo lòng khuôn đạt nhiệt độ chính xác $80^\circ\text{C} - 90^\circ\text{C}$ đồng nhất trước khi ép.

Lộ trình triển khai kỹ thuật tại nhà máy ép nhựa

[Giai đoạn 1: CAD/CFD Design] (Tuần 1 - 3)
[Giai đoạn 2: Gia công bồi đắp WAAM] (Tuần 4 - 6)
[Giai đoạn 3: Tích hợp hệ thống TCU] (Tuần 7 - 8)
[Giai đoạn 4: Hiệu chuẩn AI & Chạy thử] (Tuần 9 - 10)

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Trở kháng thủy lực dòng chảy: Kết cấu phân lớp của kênh giải nhiệt layer có diện tích bề mặt lớn dẫn đến tổn thất áp suất (pressure drop) dọc đường ống cao hơn kênh khoan thẳng, đòi hỏi bơm tuần hoàn trong máy gia nhiệt phải có cột áp lớn hơn ($P \ge 3.5\text{ bar}$).
  • Độ nhám bề mặt bên trong kênh: Đối với phương pháp gia công bồi đắp WAAM, bề mặt bên trong rãnh layer chưa qua gia công cơ có độ nhám tương đối cao, có thể gây tích tụ cặn báng nếu sử dụng nguồn nước tuần hoàn không được xử lý làm mềm.

Hướng phát triển và nghiên cứu tiếp theo

  • Tích hợp mạng nơ-ron vật lý (Physics-Informed Neural Networks - PINNs): Kết hợp trực tiếp phương trình vi phân truyền nhiệt vào hàm mất mát (loss function) của mạng học máy để dự báo trường nhiệt độ thời gian thực mà không cần dữ liệu đo điểm.
  • Thử nghiệm chu trình gia nhiệt biến thiên (Rapid Thermal Cycling - RTC): Sử dụng hệ thống kênh layer luân chuyển liên tục giữa chu trình cấp nước nóng $95^\circ\text{C}$ (khi điền đầy) và nước lạnh $15^\circ\text{C}$ (khi định hình) để đánh giá độ bền mỏi nhiệt của kết cấu kim loại khuôn.

Đối tượng hưởng lợi

  • Sinh viên & Học viên cao học ngành Cơ khí/Chế tạo khuôn mẫu: Tiếp cận tài liệu tham khảo hoàn chỉnh kết hợp giữa lý thuyết truyền nhiệt nhiệt động lực học, thực hành thiết kế khuôn ép phun, kỹ năng mô phỏng chuyên sâu trên ANSYS CFX và ứng dụng công nghệ AI/Machine Learning trong xử lý dữ liệu kỹ thuật.
  • Kỹ sư thiết kế khuôn (Mold Designers): Nắm vững quy trình thiết kế hệ thống kênh giải nhiệt phi truyền thống, phương pháp chia lưới phần tử hữu hạn (Inflation & Face Sizing) để giải quyết triệt để các bài toán cong vênh, co rút trên sản phẩm nhựa kỹ thuật.
  • Doanh nghiệp sản xuất khuôn mẫu & Ép nhựa: Tối ưu hóa thời gian chu kỳ sản xuất lên tới 40% - 50%, tiết kiệm chi phí điện năng vận hành máy ép, kéo dài tuổi thọ của bộ khuôn nhờ hạn chế ứng suất nhiệt cục bộ và nâng cao năng lực cạnh tranh trên thị trường xuất khẩu.
  • Các nhà nghiên cứu ứng dụng vật liệu & Additive Manufacturing: Nền tảng dữ liệu thực nghiệm đối chứng phong phú để tiếp tục mở rộng các nghiên cứu về độ bền liên kết lớp hàn WAAM và tối ưu hóa hình học truyền nhiệt vi mô.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật phần cứng và phần mềm để triển khai giải pháp mô phỏng và học máy này là gì?

Hệ thống yêu cầu máy trạm (Workstation) trang bị CPU tối thiểu 8 nhân/16 luồng, 32GB RAM, card đồ họa rời hỗ trợ CUDA để xử lý chia lưới và tính toán dòng chảy trong ANSYS CFX. Về phần mềm, cần cài đặt ANSYS Workbench (bản 2020 R2 trở lên), MATLAB (tích hợp Neural Network Toolbox) và bộ thiết bị đo camera nhiệt hồng ngoại Fluke dòng Ti Series (độ phân giải nhiệt tối thiểu $80 \times 60$ pixels).

2. Kênh giải nhiệt dạng layer có nguy cơ rò rỉ nước tại mặt phân khuôn khi vận hành ở áp suất cao không?

Nguy cơ rò rỉ được triệt tiêu hoàn toàn nhờ việc tích hợp công nghệ hàn bồi đắp bọc kín hoặc sử dụng hệ thống rãnh gioăng cao su chịu nhiệt (O-ring silicone/Viton chịu nhiệt độ đến $150^\circ\text{C}$) được tính toán rãnh ép tiêu chuẩn, kết hợp với các bu lông lục giác cường độ cao M10 bắt chéo cố định các tấm insert.

3. Tại sao nhiệt độ mô phỏng số luôn có xu hướng cao hơn nhiệt độ đo thực tế trong giai đoạn đầu?

Hiện tượng này xuất phát từ việc mô phỏng số ban đầu xem môi chất truyền nhiệt tiếp xúc hoàn hảo với vách khuôn và bỏ qua độ trễ nhiệt của hệ thống đường ống dẫn từ máy gia nhiệt ngoài vào bộ khuôn. Trong thực tế, năng lượng nhiệt bị thất thoát một phần qua môi trường không khí xung quanh và truyền dẫn vào các tấm kẹp, tấm đỡ của vỏ khuôn.

4. Chi phí bảo dưỡng và vệ sinh cặn bám trong hệ thống kênh layer như thế nào?

Do kênh layer có biên dạng hẹp, hệ thống gia nhiệt tuần hoàn cần sử dụng nước cất hoặc dung dịch làm mát chuyên dụng chống đóng cặn (chứa chất ức chế ăn mòn). Định kỳ 6 tháng, hệ thống được súc rửa bằng dung dịch axit hữu cơ loãng tuần hoàn để làm sạch bề mặt trao đổi nhiệt mà không làm mòn vách kim loại.

5. Khả năng mở rộng quy mô giải pháp cho các bộ khuôn kích thước siêu lớn (như cản va ô tô) có khả thi không?

Hoàn toàn khả thi. Với các kết cấu khuôn lớn, hệ thống kênh layer được chia thành nhiều module insert độc lập (Modular Inserts), mỗi module được cấp nguồn nước nóng/lạnh thông qua các cụm chia nước đa cổng (Water Manifolds) điều khiển van tỉ lệ độc lập, giúp kiểm soát nhiệt độ chính xác theo từng vùng cục bộ của sản phẩm.

Kết luận

Đồ án tốt nghiệp "Khảo sát phân bố nhiệt độ tấm khuôn khi dùng các kênh giải nhiệt dạng layer" đã giải quyết thành công bài toán tối ưu hóa trường nhiệt trong công nghệ ép phun nhựa hiện đại. Bằng việc kết hợp chặt chẽ giữa thiết kế cơ khí chính xác, mô phỏng số động lực học dòng chảy (CFD trên ANSYS CFX), kiểm chứng thực nghiệm bằng camera ảnh nhiệt hồng ngoại Fluke TiS20 và ứng dụng mô hình trí tuệ nhân tạo ANN, công trình đã chứng minh tính ưu việt vượt trội của kênh giải nhiệt dạng layer trong việc san phẳng gradient nhiệt độ lòng khuôn và rút ngắn chu kỳ làm mát. Đây là cơ sở khoa học và giải pháp công nghệ có giá trị ứng dụng thực tiễn cao, mở ra hướng đi đột phá cho ngành chế tạo khuôn mẫu chính xác và công nghiệp sản xuất chất dẻo kỹ thuật cao.
