Luận Văn Thạc Sĩ Về Điều Khiển Động Cơ Không Đồng Bộ 3 Pha Bằng Phương Pháp FOC

Luận văn thạc sĩ nghiên cứu điều khiển động cơ không đồng bộ 3 pha bằng phương pháp foc trên cơ sở dsp tms320f2812, khảo sát thực trạng, phân tích nguyên nhân, đề xuất giải pháp

Chuyên ngành

Điện Tử Công Suất

Người đăng

Ẩn danh

Thể loại

luận văn

2012

127
3
0

Phí lưu trữ

35 Point

Mục lục chi tiết

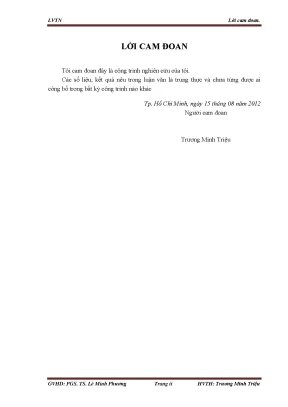

Lời cam đoan

Lời cảm ơn

Tóm tắt

Abstract

Mục lục

Danh sách các chữ viết tắt

Danh sách các hình

Danh sách các bảng

1. CHƯƠNG 1: TỔNG QUAN

1.1. Định hướng của đề tài

1.2. Nhiệm vụ của luận văn

1.3. Kết quả mong muốn đạt được

2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT

3. CHƯƠNG 3: ĐỘNG CƠ KHÔNG ĐỒNG BỘ 3 PHA VÀ CÁC PHƯƠNG PHÁP ĐIỀU KHIỂN

3.1. Tổng quan về động cơ KĐB 3 pha

3.2. Khe hở không khí

3.3. Nguyên lý hoạt động của động cơ KĐB 3 pha

3.4. Ứng dụng của động cơ KĐB và khả năng thay thế động cơ DC

3.5. Vector không gian của các đại lượng 3 pha

3.6. Hệ trục tọa độ tĩnh 

3.7. Đổi tọa độ từ u, v, w  

3.8. Đổi tọa độ từ   u, v, w

3.9. Hệ tọa độ quay dq

3.10. Đổi tọa độ từ   dq

3.11. Đởi tọa độ từ dq  

3.12. Mô hình của động cơ KĐB 3 pha

3.13. Hệ phương trình cơ bản của động cơ

3.14. Mô hình trạng thái của động cơ trên hệ tọa độ stator (hệ  )

3.15. Mô hình trạng thái của động cơ trên hệ tọa độ từ thông rotor (hệ dq)

3.16. Ưu điểm của việc mô tả động cơ KĐB 3 pha trên hệ tọa độ từ thông rotor

3.17. Các phương pháp điều khiển tốc độ động cơ KĐB

3.18. Điều khiển tốc độ bằng cách thay đổi số đôi cực

3.19. Điều khiển tốc độ bằng cách thay đổi điện áp stator

3.20. Điều khiển tốc độ bằng cách thay đổi tần số nguồn áp

3.21. Nguyên lý điều khiển từ thông không đổi

3.22. Trường hợp tốc độ động cơ thấp

3.23. Trường hợp tốc độ lớn hơn tốc độ định mức

3.24. Điều khiển vector

3.25. Phương pháp điều khiển trực tiếp moment – DTC

3.26. Phương pháp điều khiển định hướng tựa trường – FOC

3.27. Bộ nghịch lưu 3 pha và vector không gian

3.28. Bộ nghịch lưu 3 pha

3.29. Vector không gian

3.30. Cách điều chế vector không gian

3.31. Giản đồ đóng ngắt các khóa

4. CHƯƠNG 4: TỔNG QUAN VỀ DIGITAL SIGNAL PROCESSING

4.1. Giới thiệu DSP TMS320F2812

4.2. Các đặc tính kỹ thuật

4.3. Chức năng của các khối

4.4. Chức năng xuất nhập

4.5. Thanh ghi GPxMUX

4.6. Thanh ghi GPxDIR

4.7. Thanh ghi GPxDAT

4.8. Bộ quản lý sự kiện

4.9. Bộ định thời chung General Purpose Timer – GP Timer

4.10. Điều rộng xung TxPWM

4.11. Điều rộng xung PWM

4.12. Bộ đếm xung encoder – QEP

4.13. Bộ chuyển đổi tín hiệu tương tự sang số - ADC

4.14. Bộ ngắt ngoại vi mở rộng – PIE

4.15. Chức năng các chân của chip F2812

4.16. Đặt tính kỹ thuật

4.17. Các Port trên Kit

4.18. Vị trí và chức năng các chân trên từng Port

4.19. Vị trí và chức năng của các Jumper

4.20. Led hiển thị

4.21. Các chân được dùng trong luận văn

5. CHƯƠNG 5: GIẢI THUẬT LẬP TRÌNH

5.1. Sơ đồ khối phần cứng

5.2. Lưu đồ giải thuật cho chương trình chính

5.3. Giải thuật đọc ADC

5.4. Giải thuật đọc Encoder

5.5. Giải thuật cho khối PI

5.6. Giải thuật tính góc từ thông rotor  r

5.7. Giải thuật cho khối tính Sine  r , Cos  r

5.8. Giải thuật cho chuyển trục

5.9. Chuyển trục từ abc  

5.10. Chuyển trục từ   dq

5.11. Chuyển trục từ dq  

5.12. Giải thuật của khối Space vector

6. CHƯƠNG 6: THIẾT KẾ PHẦN CỨNG VÀ MÔ HÌNH

6.1. Thiết kế phần cứng

6.2. Thông số động cơ

6.3. Sơ đồ kết nối mạch phần cứng

6.4. Mạch thiết kế thực tế

6.5. Mạch công suất

6.6. Mạch nghịch lưu 3 pha

6.7. Mạch thi công

6.8. Mạch nguồn DC

6.9. Nguyên lý hoạt động

6.10. Mạch thi công

6.11. Sơ đồ nguyên lý mạch dead time

6.12. Mạch thi công

6.13. Mạch cảm biến dòng

6.14. Cảm biến dòng LA 25-NP

6.15. Mạch thi công

6.16. Mạch xử lý tín hiệu cảm biến biến dòng

6.17. Mạch thi công

6.18. Mạch xử lý tín hiệu encoder

6.19. Mạch thi công

6.20. Mạch thi công

6.21. Mạch hiển thị Led 7 thanh

6.22. Mạch thi công

7. CHƯƠNG 7: KẾT QUẢ THỰC NGHIỆM

7.1. Vận tốc đặt 1000 rpm

7.2. Điện áp pha VAC

7.3. Điện áp dây VAC

7.4. Dòng điện mA

7.5. Vận tốc đặt 1500 rpm

7.6. Điện áp pha VAC

7.7. Điện áp dây VAC

7.8. Dòng điện mA

7.9. Vận tốc đặt 2000 rpm

7.10. Điện áp pha VAC

7.11. Điện áp dây VAC

7.12. Dòng điện mA

7.13. Vận tốc đặt 2500 rpm

7.14. Điện áp pha VAC

7.15. Điện áp dây VAC

7.16. Dòng điện mA

8. CHƯƠNG 8: KẾT LUẬN

8.1. Các vấn đề đã thực hiện

8.2. Các vấn đề còn tồn tại

8.3. Hướng phát triển

TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về điều khiển động cơ không đồng bộ 3 pha bằng FOC

Điều khiển động cơ không đồng bộ 3 pha là một lĩnh vực quan trọng trong công nghệ tự động hóa. Phương pháp FOC (Field Oriented Control) đã trở thành một giải pháp hiệu quả cho việc điều khiển động cơ này. FOC cho phép điều khiển độc lập từ thông và moment, giúp cải thiện hiệu suất và độ chính xác trong quá trình điều khiển. Việc áp dụng DSP TMS320F2812 trong điều khiển động cơ không đồng bộ 3 pha mang lại nhiều lợi ích về tốc độ xử lý và khả năng điều khiển chính xác.

1.1. Định nghĩa và nguyên lý hoạt động của động cơ không đồng bộ 3 pha

Động cơ không đồng bộ 3 pha là loại động cơ điện sử dụng ba pha điện để tạo ra từ trường quay. Nguyên lý hoạt động dựa trên sự tương tác giữa dòng điện trong stator và rotor, tạo ra moment quay. Động cơ này có nhiều ứng dụng trong công nghiệp nhờ vào tính ổn định và hiệu suất cao.

1.2. Lợi ích của phương pháp FOC trong điều khiển động cơ

Phương pháp FOC giúp tách rời việc điều khiển từ thông và moment, cho phép điều khiển động cơ giống như động cơ DC. Điều này mang lại khả năng điều khiển chính xác hơn, giảm thiểu độ rung và tiếng ồn trong quá trình hoạt động.

II. Thách thức trong điều khiển động cơ không đồng bộ 3 pha

Điều khiển động cơ không đồng bộ 3 pha gặp nhiều thách thức do tính chất phi tuyến và phức tạp của nó. Việc xác định góc từ thông rotor là một trong những vấn đề khó khăn nhất. Nếu không xác định chính xác, hiệu suất điều khiển sẽ giảm sút, dẫn đến tiêu tốn năng lượng và giảm tuổi thọ động cơ.

2.1. Vấn đề xác định góc từ thông rotor

Góc từ thông rotor cần được xác định chính xác để thực hiện điều khiển FOC hiệu quả. Có hai phương pháp chính để xác định góc này: phương pháp trực tiếp (DFOC) và phương pháp gián tiếp (IFOC). Mỗi phương pháp có ưu nhược điểm riêng, ảnh hưởng đến hiệu suất điều khiển.

2.2. Tính phi tuyến trong động cơ không đồng bộ

Tính phi tuyến của động cơ không đồng bộ gây khó khăn trong việc điều khiển. Các yếu tố như điện trở, điện cảm và moment tải có thể thay đổi theo thời gian, làm cho việc điều khiển trở nên phức tạp hơn. Cần có các thuật toán điều khiển thông minh để xử lý vấn đề này.

III. Phương pháp FOC trong điều khiển động cơ không đồng bộ 3 pha

Phương pháp FOC là một trong những kỹ thuật điều khiển hiện đại nhất cho động cơ không đồng bộ 3 pha. Nó cho phép điều khiển độc lập từ thông và moment, giúp cải thiện hiệu suất và độ chính xác. Việc áp dụng DSP TMS320F2812 trong phương pháp này mang lại nhiều lợi ích về tốc độ xử lý và khả năng điều khiển chính xác.

3.1. Nguyên lý hoạt động của phương pháp FOC

FOC hoạt động dựa trên việc chuyển đổi hệ tọa độ từ hệ tọa độ stator sang hệ tọa độ rotor. Điều này cho phép điều khiển từ thông và moment một cách độc lập, giúp cải thiện hiệu suất điều khiển động cơ.

3.2. Các bước thực hiện phương pháp FOC

Các bước thực hiện phương pháp FOC bao gồm: xác định góc từ thông rotor, chuyển đổi hệ tọa độ, điều khiển dòng điện stator và điều chỉnh moment. Mỗi bước cần được thực hiện chính xác để đảm bảo hiệu suất tối ưu.

IV. Ứng dụng thực tiễn của phương pháp FOC trên DSP TMS320F2812

Việc áp dụng phương pháp FOC trên DSP TMS320F2812 đã mang lại nhiều kết quả khả quan trong thực tiễn. Hệ thống điều khiển này không chỉ cải thiện hiệu suất mà còn giảm thiểu tiêu tốn năng lượng. Các ứng dụng trong công nghiệp như băng tải, máy bơm và quạt đã cho thấy sự cải thiện rõ rệt về hiệu suất.

4.1. Kết quả thực nghiệm với động cơ không đồng bộ 3 pha

Các thí nghiệm cho thấy rằng việc áp dụng FOC trên DSP TMS320F2812 giúp động cơ hoạt động ổn định hơn, với độ chính xác cao trong việc điều khiển tốc độ và moment. Điều này đã được chứng minh qua các thử nghiệm thực tế.

4.2. Ứng dụng trong các hệ thống tự động hóa

Phương pháp FOC đã được áp dụng rộng rãi trong các hệ thống tự động hóa, giúp cải thiện hiệu suất và độ tin cậy của các thiết bị. Các ứng dụng này bao gồm robot công nghiệp, máy CNC và hệ thống điều khiển băng tải.

V. Kết luận và tương lai của điều khiển động cơ không đồng bộ 3 pha

Điều khiển động cơ không đồng bộ 3 pha bằng phương pháp FOC trên DSP TMS320F2812 đã chứng minh được hiệu quả và tiềm năng trong các ứng dụng thực tiễn. Tương lai của công nghệ này hứa hẹn sẽ tiếp tục phát triển với nhiều cải tiến về hiệu suất và tính năng.

5.1. Tóm tắt các kết quả đạt được

Các kết quả nghiên cứu cho thấy rằng phương pháp FOC mang lại hiệu suất cao trong điều khiển động cơ không đồng bộ 3 pha. Việc áp dụng DSP TMS320F2812 đã giúp cải thiện tốc độ xử lý và độ chính xác trong điều khiển.

5.2. Hướng phát triển trong tương lai

Trong tương lai, việc nghiên cứu và phát triển các thuật toán điều khiển mới sẽ tiếp tục được thực hiện. Các công nghệ mới như AI và machine learning có thể được tích hợp vào hệ thống điều khiển để nâng cao hiệu suất và khả năng tự động hóa.

17/07/2025
Luận văn thạc sĩ điều khiển động cơ không đồng bộ 3 pha bằng phương pháp foc trên cơ sở dsp tms320f2812

Trích đoạn nội dung tài liệu

Chương 1: Tổng quan. Việc nghiên cứu chế tạo thử nghiệm bộ biến tần giá thành thấp tích hợp các thuật toán điều khiển mới sẽ mở ra khả năng liên kết và giúp đẩy mạnh phát triển nhiều lãnh vực trong nước như điện tử công suất, tự động điều khiển, máy điện và hệ thống nguồn năng lượng. Mục tiêu của đề tài nhằm giải quyết vấn đề cốt lõi là “Chế tạo thử nghiệm bộ biến tần 3 pha giá thành thấp“ để phục vụ cho nhu cầu điều khiển vận tốc động cơ KĐB 3 pha hiện nay. Việc nghiên cứu chế tạo thử nghiệm bộ biến tần giá thành thấp nhằm mục đích làm chủ quy trình thiết kế biến tần gồm khâu tạo card điều khiển, thiết kế card công suất và khâu lập trình điều khiển theo giải thuật yêu cầu.

Định hướng của đề tài. Với một số các ưu điểm kể trên của DSP trong điều khiển động cơ KĐB 3 pha, cộng thêm mong muốn được tìm hiểu và áp dụng các kỹ thuật điều khiển hiện đại động cơ KĐB 3 pha cho các hệ truyền động. Do đó học viên thực hiện luận văn quyết định thực hiện đề tài: “Điều khiển động cơ KĐB 3 pha bằng phương pháp FOC trên cơ sở DSP TMS320F2812”. Nhiệm vụ luận văn.

Tìm hiểu các phương pháp điều khiển động cơ KĐB 3 pha. Tìm hiểu các trúc phần cứng và tập lệnh của DSP TMS320F2812. Lập trình điều khiển hệ truyền động động cơ KĐB 3 pha trên cơ sở DSP TMS320F2812 theo phương pháp tựa từ thông FOC (Field Orientated Control. Thiết kế phần cứng hệ truyền động động cơ KĐB 3 pha.

Kết quả mong muốn đạt được. Thiết kế phần cứng hệ truyền động động cơ KĐB 3 pha. Xây dựng giải thuật lập trình và lập trình điều khiển động cơ trên DSP TMS320F2812 theo phương pháp FOC. Lê Minh Phương Trang 3 HVTH: Trương Minh Triệu LVTN Chương 2: Cơ sở lý thuyết.

Chương 2 CƠ SỞ LÝ THUYẾT Mục đích của luận văn là thiết kế bộ biến tần 3 pha để điều khiển động cơ KĐB 3 pha bằng phương pháp FOC, phương pháp này cho phép điều khiển tách rời việc điều khiển từ thông và moment, đưa việc điều khiển động cơ KĐB giống như việc điều động cơ DC với sự hổ trợ của vi xử lý DSP TMS320F2812. Vì thế luận văn cần có các lý thuyết sau: - Lý thuyết về động cơ KĐB 3 pha bao gồm: cấu tạo, nguyên lý hoạt động, các phương pháp điều khiển từ cổ điển đến hiện đại. - Lý thuyết về vi xử lý DSP bao gồm: cấu trúc, ngôn ngữ lập trình và các chức năng hổ trợ cho công việc điều khiển động cơ. - Lý thuyết về truyền động điện, bộ biến tần.

Lê Minh Phương Trang 4 HVTH: Trương Minh Triệu LVTN Chương 3: Động cơ KĐB và các PP điều khiển. Chƣơng 3 ĐỘNG CƠ KHÔNG ĐỒNG BỘ 3 PHA VÀ CÁC PHƢƠNG PHÁP ĐIỀU KHIỂN 3. Tổng quan về động cơ KĐB 3 pha. Động cơ KĐB 3 pha có cấu tạo cơ bản gồm 3 phần: stator, rotor và khe hở không khí.

Stator của động cơ gồm 3 bộ phận: lõi thép, dây quấn và vỏ máy. Lõi thép: lõi thép stator có dạng hình vành khăn (hình 3.1a), được ghép bằng các lá thép kỹ thuật điện có hình dạng như hình 3. Mặt trong của lõi thép có các rãnh để đặt dây quấn (hình 3. (a) lõi thép stator; (b) lá thép; (c) rãnh chứa dây quấn.

Rãnh có các dạng: rãnh kín là rãnh không có miệng; rãnh hở là rãnh có miệng và đáy bằng nhau; rãnh nửa hở là rãnh có miệng bằng ½ đáy; rãnh nửa kín là rãnh có miệng nhỏ hơn đáy. Có 2 dạng rãnh nửa kín phổ biến là rãnh hình thang và rãnh quả lê (hình 3. Rãnh kín Rãnh hở Rãnh nữa hở Rãnh hình thang Rãnh hình quả lê Hình 3. Rãnh ở mặt trong stator.

Lê Minh Phương Trang 5 HVTH: Trương Minh Triệu LVTN Chương 3: Động cơ KĐB và các PP điều khiển. Dây quấn stator: thường là dây đồng có tiết diện tròn hoặc chữ nhật và được bọc cách điện. Dây quấn được đặt trong các rãnh của lõi thép stator. Dây quấn stator của động cơ KĐB 3 pha gồm 3 cuộn dây giống nhau, có vị trí lệch nhau góc không gian 120o điện như hình 3.

Pha U Pha V Pha W a) b) Hình 3. Sơ đồ bố trí 3 cuộn dây stator. Vỏ máy: có chức năng bảo vệ máy và làm giá lắp các bộ phận khác của máy. Vỏ máy có thể làm bẳng thép đúc, hoặc nhôm (hình 3.

Vỏ gồm thân và hai nắp. Thân vỏ để chứa lõi thép. Mặt ngoài thân có các gờ tản nhiệt, có các lỗ để lắp vòng treo, bảng đấu dây và đế máy. Hai nắp của thân dùng để che phần đầu nối của dây quấn và là giá chứa hai ổ trục của rotor.

N p y y Stator Rotor a) b) Hình 3. Vỏ máy và các phụ kiện 3. Rotor của động cơ KĐB gồm có các bộ phận: lõi thép, trục và dây quấn. Lõi thép: lõi thép rotor được ghép bằng các lá thép kỹ thuật điện có dạng như hình 3.

Mặt ngoài có các rãnh để đặt dây quấn rotor, ở giữa có lỗ để lắp trục rotor. Lê Minh Phương Trang 6 HVTH: Trương Minh Triệu LVTN Chương 3: Động cơ KĐB và các PP điều khiển. Raõnh ñaët daây quaán Loã laép truïc Hình 3. Trục rotor: trục roto làm bằng thép, trục thường đươ ̣c cố định với lõi thép theo kiểu then hoa.

Dây quấn: của động cơ KĐB có 2 kiểu: kiểu rotor lồng sóc và kiểu rotor quấn dây. Rotor lồng sóc: trong mỗi rãnh của lõi thép rotor đặt một thanh dẫn bằng đồng hoặc nhôm, đầu các thanh dẫn nối vào hai vành bằng đồng hoặc nhôm gọi là hai vành ngắn mạch. Hệ thống các thanh dẫn và hai vành ngắn mạch như hình 3. Các thanh dẫn rotor lồng sóc thường được bố trí nghiêng một bước rãnh nhằm giảm ảnh hưởng của moment phụ (hiê ̣n diê ̣n ở tố c đô ̣ dưới tố c đô ̣ đồ ng bô )̣ cũng như giảm thiể u tiế ng ồ n và làm rung đô ̣ng khi đô ̣ng cơ làm viê ̣c.

Rotor quấn dây: trong các rãnh của lõi thép rotor đặt dây quấn 3 pha giống như dây quấn stator. Dây quấn này thường nối sao, ba đầu dây ra của dây quấn nối với ba vành bằng đồng (gọi là vành trượt) gắn cố định trên trục rotor (hình 3. Các vành trượt được cách điện với trục rotor. Tỳ trên ba vành trượt là ba chổi than gắn cố định trên giá như hình 3.

Ba chổi than nối với ba biến trở dùng để mở máy và điều chỉnh tốc độ động cơ (hình 3. Lê Minh Phương Trang 7 HVTH: Trương Minh Triệu LVTN Chương 3: Động cơ KĐB và các PP điều khiển. Rotor dây quấn. Khe hở không khí.

Là khoảng hở giữa rotor và stator. Ở động cơ KĐB , khe hở này rất nhỏ (0,2 – 1 mm) trong máy công suấ t nhỏ và vừa. Mô hình hoàn chỉnh của động cơ KĐB rotor lồng sóc như hình 3. Động cơ KĐB 3 pha rotor lồng sóc.

So sánh động cơ KĐB 3 pha rotor lồng sóc và rotor dây quấn ta thấy: Động cơ rotor lồng sóc có cấu tạo bền chắc, nên rất phổ biến. Động cơ rotor quấn dây có ưu điểm về mở máy và điều chỉnh tốc độ nhưng cấu tạo phức tạp, dễ có sự cố, nên chỉ được dùng trong những ứng dụng mà rotor lồng sóc không đáp ứng được. Nguyên lý hoạt động của động cơ KĐB 3 pha. Xét stator động cơ KĐB 3 pha đơn giản có 6 rãnh, trên stator được bố trí 3 cuộn dây AX, BY và CZ.

Khi nối dây quấn stator vào nguồn điện 3 pha tần số f, trong dây quấn stator sẽ có hệ thố ng dòng điện 3 pha (isu, isv, isw), dây quấn stator sẽ sinh ra từ trường quay (như hình 3. Lê Minh Phương Trang 8 HVTH: Trương Minh Triệu LVTN Chương 3: Động cơ KĐB và các PP điều khiển. Sự hình thành từ trường quay. Từ trường quay (n1) quét qua dây quấn rotor, sẽ cảm ứng trong dây quấn rotor 1 sức điện động cảm ứng e2.

Do dây quấn rotor nối ngắn mạch, nên e2 tạo ra dòng điện i2 chảy trong các thanh dẫn roto (hình 3. Dòng điện i2 cũng tạo ra từ trường quay với tốc độ cùng chiều với từ trường stator. Từ trường trong khe hở không khí của máy là tổng từ trường do dòng điện stator và dòng điện rotor tạo ra, từ trường này sẽ tác dụng lên dòng điện i2 lực F (hình 3. Do tác dụng của F, rotor sẽ quay cùng chiều với từ trường 1 tốc độ n nhỏ hơn tốc độ n1.

Hiệu số giữa tốc độ từ trường và tốc độ rotor gọi là tốc độ trượt (n2): n2  n1  n (3.3) là hệ số trượt của động cơ. Lê Minh Phương Trang 9 HVTH: Trương Minh Triệu LVTN Chương 3: Động cơ KĐB và các PP điều khiển. n1 n1 F i2 i2 n 2 e2 e2 F stator stator rotor rotor Hình 3. Nguyên lý làm việc của động cơ KĐB 3 pha.

Ứng dụng của động cơ KĐB và khả năng thay thế động cơ DC. Ngày nay, các hệ thống truyền động điện được sử dụng rất rộng rãi trong các dây chuyền sản xuất công nghiệp, trong giao thông vận tải, trong các thiết bị điện dân dụng. Hệ truyền động điện có thể hoạt động với tốc độ không đổi hoặc với tốc độ thay đổi được. Khoảng 75 – 80 % các hệ truyền động là loại hoạt động với tốc độ không đổi, Với các hệ thống này thì tốc độ của động cơ hầu như không cần điều khiển trừ các quá trình khỡi động và hãm.

Phần còn lại là các hệ thống có thể điều chỉnh được tốc độ để phối hợp đặc tính động cơ và đặc tính tải theo yêu cầu. Với sự phát triển mạnh mẽ của kỹ thuật bán dẫn công suất lớn và kỹ thuật vi xử lý, các hệ điều tốc đã sử dụng kỹ thuật điện tử ngày càng phổ biến, và là công cụ không thể thiếu trong quá trình tự động hóa. Động cơ KĐB có nhiều ưu điểm như: kết cấu đơn giản, làm việc chắc chắn, hiệu suất cao, giá thành hạ, có khả năng làm việc trong môi trường độc hại hoặc nơi có khả năng cháy nổ cao. Vì những ưu điểm này nên động cơ KĐB được ứng dụng rất rộng rãi trong các ngành kinh tế quốc dân với công suất từ vài chục đến hàng nghìn kW.
