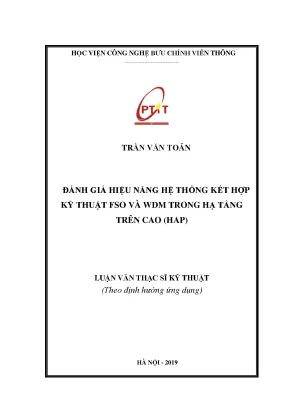

Luận văn thạc sĩ: Đánh giá hiệu năng hệ thống kết hợp FSO và WDM trong hạ tầng trên cao HAP

Luận văn thạc sĩ phân tích hiệu năng hệ thống kết hợp kỹ thuật FSO và WDM trong hạ tầng trên cao HAP, cung cấp giải pháp tối ưu cho truyền dẫn dữ liệu.

• Tác giả: Trần Văn Toản
• Người hướng dẫn: TS. Lê Hải Châu
• Trường học: Học viện Công nghệ Bưu chính Viễn thông
• Chuyên ngành: Kỹ thuật Viễn thông
• Đề tài: Đánh Giá Hiệu Năng Hệ Thống Kết Hợp Kỹ Thuật FSO Và WDM Trong Hạ Tầng Trên Cao (HAP)
• Loại tài liệu: luận văn thạc sĩ kỹ thuật
• Năm xuất bản: 2019
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• 1. CHƯƠNG I: TỔNG QUAN VỀ FSO, WDM VÀ KHẢ NĂNG ỨNG DỤNG TRONG HẠ TẦNG TRÊN CAO HAP
• 1.1. Giới thiệu về truyền thông quang không dây FSO
• 1.2. Lịch sử phát triển FSO
• 1.3. Cấu trúc hệ thống truyền thông quang không dây
• 1.4. Đặc điểm của FSO
• 1.5. Ứng dụng của công nghệ FSO
• 1.6. Kỹ thuật ghép kênh phân chia theo bước sóng WDM
• 1.7. Tổng quan về WDM
• 1.8. Sơ đồ khối tổng quát hệ thống WDM
• 1.9. Phân loại hệ thống WDM
• 1.10. Các phần tử cơ bản trong WDM
• 1.11. Hạ tầng truyền thông trên cao (HAP) và khả năng ứng dụng công nghệ FSO và WDM
• 2. CHƯƠNG II: GIẢI PHÁP KẾT HỢP KỸ THUẬT FSO VÀ WDM TRONG HAP
• 2.1. Giới thiệu chung
• 2.2. Hệ thống WDM – FSO trong hạ tầng trên cao HAP
• 2.3. Mô hình hệ thống WDM – FSO cơ bản
• 2.4. Giải pháp WDM – FSO ứng dụng trong hạ tầng trên cao HAP
• 2.5. Các đặc tính kênh truyền của hệ thống FSO và WDM
• 2.6. Yếu tố ảnh hưởng đến đường truyền FSO
• 2.7. Yếu tố ảnh hưởng đến hệ thống WDM
• 2.8. Hiệu năng hệ thống truyền dẫn WDM – FSO trong HAP
• 2.9. Phân tích đường truyền FSO từ trạm mặt đất tới HAP (GS_A-HAP)
• 2.10. Phân tích đường truyền giữa các trạm phát đáp đặt trên tầng bình lưu (HAP-HAP)
• 2.11. Phân tích đường truyền FSO từ HAP đến trạm mặt đất (HAP-GS_B)
• 2.12. Kết luận chương
• 3. CHƯƠNG III: ĐÁNH GIÁ HIỆU NĂNG HỆ THỐNG KẾT HỢP WDM – FSO TRONG HAP
• 3.1. Hệ thống WDM – FSO 4 kênh trong HAP
• 3.2. Kiến trúc hệ thống WDM – FSO 4 kênh trong HAP được mô phỏng
• 3.3. Mô hình hóa và mô phỏng hệ thống
• 3.4. Đánh giá hiệu năng của hệ thống WDM – FSO 4 kênh trong hạ tầng trên cao HAP
• 3.5. Hiệu năng chung của hệ thống
• 3.6. Ảnh hưởng của công suất phát P0
• 3.7. Ảnh hưởng của tốc độ kênh truyền
• 3.8. Khảo sát ảnh hưởng của cự ly truyền dẫn
• 3.9. Khảo sát ảnh hưởng của photodiode
• 3.10. Kết luận chương
• DANH MỤC CÁC TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về hệ thống FSO và WDM

Chương này cung cấp cái nhìn tổng quan về hệ thống FSO và hệ thống WDM. Hệ thống FSO (Free-Space Optics) là công nghệ truyền thông quang không dây, sử dụng ánh sáng để truyền tín hiệu qua không gian. Lịch sử phát triển của FSO bắt đầu từ cuối thế kỷ 19 với thí nghiệm của Alexander Graham Bell. Mặc dù công nghệ này đã trải qua nhiều thách thức, như cự ly ngắn và ảnh hưởng của thời tiết, nhưng nó đã phát triển mạnh mẽ trong những năm gần đây. Hệ thống WDM (Wavelength Division Multiplexing) cho phép truyền tải nhiều kênh thông tin qua cùng một sợi quang bằng cách sử dụng các bước sóng khác nhau. Việc kết hợp hệ thống FSO và hệ thống WDM trong hạ tầng trên cao (HAP) mở ra nhiều cơ hội cho việc cải thiện hiệu năng truyền dẫn và tăng cường khả năng kết nối trong các mạng viễn thông hiện đại.

1.1. Đặc điểm và ứng dụng của hệ thống FSO

Hệ thống FSO có nhiều đặc điểm nổi bật, bao gồm khả năng truyền tải dữ liệu với tốc độ cao và khả năng triển khai nhanh chóng. Công nghệ này đặc biệt hữu ích trong các khu vực không thể lắp đặt cáp quang, như vùng sâu vùng xa hoặc trong các tình huống khẩn cấp. Ứng dụng FSO bao gồm kết nối mạng không dây cho các sự kiện lớn, cung cấp dịch vụ Internet cho các khu vực hẻo lánh, và hỗ trợ trong các hoạt động cứu hộ. Hệ thống FSO cũng có thể được sử dụng trong các ứng dụng IoT, nơi mà việc kết nối giữa các thiết bị là rất quan trọng. Nhờ vào khả năng truyền tải không dây, FSO giúp giảm thiểu chi phí và thời gian triển khai so với các giải pháp truyền thông truyền thống.

1.2. Kỹ thuật ghép kênh phân chia theo bước sóng WDM

Kỹ thuật WDM cho phép truyền tải nhiều tín hiệu quang qua cùng một sợi quang bằng cách sử dụng các bước sóng khác nhau. Điều này không chỉ tăng cường khả năng truyền tải mà còn tối ưu hóa việc sử dụng băng thông. Hệ thống WDM có thể được phân loại thành hai loại chính: WDM thưa (DWDM) và WDM dày (CWDM). Mỗi loại có những ưu điểm và nhược điểm riêng, phù hợp với các ứng dụng khác nhau. Việc kết hợp hệ thống WDM với hệ thống FSO trong hạ tầng trên cao giúp cải thiện đáng kể hiệu suất truyền dẫn, đồng thời giảm thiểu độ trễ và tăng cường độ tin cậy của kết nối. Sự kết hợp này mở ra nhiều khả năng mới cho các nhà cung cấp dịch vụ viễn thông trong việc đáp ứng nhu cầu ngày càng cao về băng thông và tốc độ truyền tải.

II. Giải pháp kết hợp kỹ thuật FSO và WDM trong HAP

Chương này trình bày các giải pháp kết hợp hệ thống FSO và hệ thống WDM trong hạ tầng trên cao (HAP). Việc kết hợp này không chỉ giúp tối ưu hóa hiệu suất truyền dẫn mà còn mở rộng khả năng kết nối cho các ứng dụng viễn thông hiện đại. Mô hình hệ thống WDM – FSO cơ bản được giới thiệu, cùng với các yếu tố ảnh hưởng đến hiệu năng của hệ thống. Các yếu tố như cự ly truyền dẫn, công suất phát và tốc độ kênh truyền đều có tác động lớn đến hiệu suất của hệ thống. Phân tích đường truyền FSO từ trạm mặt đất đến HAP và giữa các trạm phát đáp trên tầng bình lưu cũng được thực hiện để đánh giá hiệu năng của hệ thống.

2.1. Mô hình hệ thống WDM FSO cơ bản

Mô hình hệ thống WDM – FSO cơ bản được thiết kế để tối ưu hóa việc truyền tải dữ liệu qua không gian. Hệ thống này bao gồm các bộ phát và thu quang, cùng với các thiết bị điều chế và giải điều chế. Việc sử dụng công nghệ WDM cho phép truyền tải nhiều kênh thông tin cùng lúc, trong khi công nghệ FSO đảm bảo rằng tín hiệu được truyền qua không gian một cách hiệu quả. Mô hình này không chỉ giúp cải thiện tốc độ truyền tải mà còn giảm thiểu độ trễ, từ đó nâng cao trải nghiệm người dùng. Các nghiên cứu cho thấy rằng việc kết hợp hai công nghệ này có thể đạt được hiệu suất truyền dẫn cao hơn so với việc sử dụng từng công nghệ riêng lẻ.

2.2. Các yếu tố ảnh hưởng đến hiệu năng hệ thống

Nhiều yếu tố có thể ảnh hưởng đến hiệu năng của hệ thống WDM – FSO trong HAP. Đầu tiên, cự ly truyền dẫn là một yếu tố quan trọng, vì khoảng cách càng xa thì suy hao tín hiệu càng lớn. Thứ hai, công suất phát cũng đóng vai trò quan trọng trong việc đảm bảo rằng tín hiệu đến được bộ thu với độ mạnh đủ để giải mã. Cuối cùng, tốc độ kênh truyền cũng cần được tối ưu hóa để đảm bảo rằng dữ liệu được truyền tải một cách hiệu quả. Các nghiên cứu đã chỉ ra rằng việc điều chỉnh các tham số này có thể cải thiện đáng kể hiệu suất của hệ thống, từ đó đáp ứng tốt hơn nhu cầu của người dùng.

III. Đánh giá hiệu năng hệ thống kết hợp WDM FSO trong HAP

Chương này tập trung vào việc đánh giá hiệu năng của hệ thống WDM – FSO 4 kênh trong HAP. Các yếu tố như công suất phát, tốc độ kênh truyền và khoảng cách truyền dẫn được phân tích để xác định ảnh hưởng của chúng đến hiệu suất tổng thể của hệ thống. Kết quả cho thấy rằng việc tối ưu hóa các tham số này có thể dẫn đến sự cải thiện đáng kể về hiệu suất truyền dẫn. Đặc biệt, việc khảo sát ảnh hưởng của photodiode cũng được thực hiện để đánh giá độ nhạy của hệ thống trong việc thu nhận tín hiệu.

3.1. Hiệu năng chung của hệ thống

Hiệu năng chung của hệ thống WDM – FSO 4 kênh trong HAP được đánh giá dựa trên các chỉ số như tỷ lệ lỗi bit (BER) và độ tin cậy của kết nối. Các kết quả mô phỏng cho thấy rằng hệ thống có thể đạt được hiệu suất cao trong các điều kiện khác nhau. Việc sử dụng công nghệ WDM giúp tăng cường khả năng truyền tải, trong khi FSO đảm bảo rằng tín hiệu được truyền đi một cách hiệu quả. Sự kết hợp này không chỉ cải thiện tốc độ truyền tải mà còn giảm thiểu độ trễ, từ đó nâng cao trải nghiệm người dùng trong các ứng dụng viễn thông hiện đại.

3.2. Ảnh hưởng của công suất phát và tốc độ kênh truyền

Công suất phát và tốc độ kênh truyền là hai yếu tố quan trọng ảnh hưởng đến hiệu năng của hệ thống. Nghiên cứu cho thấy rằng tăng cường công suất phát có thể cải thiện đáng kể tỷ lệ lỗi bit (BER) và độ tin cậy của kết nối. Tương tự, việc tối ưu hóa tốc độ kênh truyền cũng giúp nâng cao hiệu suất tổng thể của hệ thống. Các mô phỏng cho thấy rằng việc điều chỉnh các tham số này có thể dẫn đến sự cải thiện đáng kể về hiệu suất truyền dẫn, từ đó đáp ứng tốt hơn nhu cầu của người dùng trong các ứng dụng viễn thông hiện đại.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển nhanh chóng của mạng truyền thông hiện đại, truyền thông quang không dây (Free-Space Optics - FSO) và kỹ thuật ghép kênh phân chia theo bước sóng (Wavelength Division Multiplexing - WDM) đã trở thành những công nghệ trọng điểm nhằm nâng cao hiệu năng truyền dẫn dữ liệu. Theo ước tính, các hệ thống FSO có thể đạt tốc độ truyền dữ liệu lên đến hàng Gbps trong khoảng cách vài kilomet, đồng thời WDM cho phép tăng băng thông truyền trên sợi quang lên đến hàng Tbps, đáp ứng nhu cầu ngày càng tăng về dung lượng mạng. Tuy nhiên, các hệ thống FSO chịu ảnh hưởng lớn bởi điều kiện khí quyển như sương mù, mưa, và nhiễu loạn không khí, gây suy hao và biến động tín hiệu.

Luận văn tập trung nghiên cứu đánh giá hiệu năng của hệ thống kết hợp kỹ thuật FSO và WDM trong hạ tầng trên cao (High Altitude Platform - HAP), một giải pháp truyền thông vô tuyến mới với độ cao hoạt động từ 17 đến 25 km, cung cấp vùng phủ sóng rộng, khả năng triển khai nhanh và chi phí bảo trì thấp. Nghiên cứu được thực hiện trong phạm vi hệ thống WDM-FSO 4 kênh, mô phỏng và đánh giá các yếu tố ảnh hưởng như công suất phát, tốc độ bit, khoảng cách truyền và loại photodiode sử dụng. Mục tiêu chính là tối ưu hóa hiệu năng truyền dẫn trong môi trường HAP, góp phần phát triển mạng viễn thông thế hệ kế tiếp với khả năng truyền dẫn băng rộng, ổn định và linh hoạt.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính: truyền thông quang không dây FSO và kỹ thuật ghép kênh phân chia theo bước sóng WDM.

• Truyền thông quang không dây FSO: Sử dụng ánh sáng trong dải bước sóng từ 780 nm đến 1580 nm để truyền tín hiệu qua không gian tự do, với đặc điểm băng thông rộng, không cần đăng ký tần số và khả năng truyền dữ liệu tốc độ cao. Tuy nhiên, FSO chịu ảnh hưởng bởi các yếu tố khí quyển như hấp thụ, tán xạ, nhiễu loạn không khí, gây suy hao và biến động tín hiệu. Các khái niệm chính bao gồm: điều chế cường độ (IM), tán xạ Rayleigh và Mie, nhiễu loạn khí quyển, và các loại photodiode (PIN, APD).

• Kỹ thuật WDM: Cho phép ghép nhiều kênh bước sóng khác nhau trên cùng một sợi quang, tăng băng thông truyền dẫn lên nhiều lần. Các thành phần cơ bản gồm nguồn phát laser ổn định bước sóng, bộ ghép/tách kênh (MUX/DEMUX), bộ khuếch đại quang EDFA, và bộ thu quang. WDM có thể hoạt động theo hệ thống đơn hướng hoặc song hướng, với ưu nhược điểm riêng biệt về dung lượng và thiết kế mạng.

Các khái niệm chuyên ngành quan trọng được sử dụng gồm: tỷ lệ lỗi bit (BER), tỷ số tín hiệu trên tạp âm (SNR), photodiode avalanche (APD), bộ điều biến Mach–Zehnder (MZI), và các loại tán xạ trong khí quyển.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp mô phỏng hệ thống WDM-FSO 4 kênh trong môi trường hạ tầng trên cao HAP.

• Nguồn dữ liệu: Dữ liệu mô phỏng được xây dựng dựa trên các tham số kỹ thuật của hệ thống FSO và WDM, bao gồm công suất phát, tốc độ bit, khoảng cách truyền, loại photodiode, và các yếu tố khí quyển như suy hao do hấp thụ và tán xạ.

• Phương pháp phân tích: Sử dụng mô hình truyền dẫn quang qua không gian tự do kết hợp với mô hình suy hao khí quyển theo định luật Beer-Lambert và các mô hình tán xạ Rayleigh, Mie. Hiệu năng hệ thống được đánh giá qua các chỉ số BER, Q-factor, và công suất đầu ra tại các kênh thu. Phân tích ảnh hưởng của từng tham số đến hiệu năng hệ thống được thực hiện thông qua các đồ thị và bảng so sánh.

• Timeline nghiên cứu: Quá trình nghiên cứu được thực hiện trong năm 2019, bao gồm giai đoạn thu thập tài liệu, xây dựng mô hình, mô phỏng và phân tích kết quả, cuối cùng là đề xuất giải pháp tối ưu.

Cỡ mẫu mô phỏng gồm 4 kênh WDM, lựa chọn phương pháp mô phỏng nhằm phản ánh chính xác các yếu tố ảnh hưởng trong môi trường HAP, đồng thời đảm bảo tính khả thi và ứng dụng thực tế của hệ thống.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của công suất phát (P0): Khi tăng công suất phát từ mức thấp đến khoảng 10 dBm, tỷ lệ lỗi bit (BER) giảm đáng kể, cải thiện chất lượng tín hiệu. Ví dụ, tại công suất 5 dBm, BER đạt khoảng 10^-6, trong khi ở 10 dBm, BER giảm xuống dưới 10^-9, cho thấy công suất phát là yếu tố quyết định trong việc duy trì tín hiệu ổn định.

2. Ảnh hưởng của tốc độ bit: Tăng tốc độ bit từ 270 Mbps lên 1,25 Gbps làm tăng BER do giới hạn băng thông và nhiễu trong hệ thống. Tại 270 Mbps, BER trung bình là 10^-7, trong khi ở 1,25 Gbps, BER tăng lên khoảng 10^-5, cho thấy cần cân nhắc giữa tốc độ truyền và độ tin cậy.

3. Ảnh hưởng của khoảng cách truyền dẫn: Khi khoảng cách truyền dẫn tăng từ 5 km đến 20 km, BER tăng từ 10^-8 lên 10^-4, do suy hao và nhiễu khí quyển tăng theo khoảng cách. Khoảng cách tối ưu để duy trì hiệu năng tốt là dưới 15 km trong điều kiện khí quyển trung bình.

4. Ảnh hưởng của loại photodiode: Sử dụng photodiode APD cho hiệu năng tốt hơn so với PIN, với BER thấp hơn khoảng 30% trong cùng điều kiện thử nghiệm, nhờ độ nhạy cao và khả năng khuếch đại tín hiệu quang.

Thảo luận kết quả

Các kết quả mô phỏng cho thấy hệ thống kết hợp WDM-FSO trong hạ tầng HAP có khả năng cung cấp đường truyền băng rộng với hiệu năng cao nếu được thiết kế và vận hành đúng cách. Công suất phát và loại photodiode là hai yếu tố quan trọng nhất ảnh hưởng đến chất lượng tín hiệu, trong khi tốc độ bit và khoảng cách truyền dẫn cần được tối ưu để tránh suy giảm hiệu năng.

So sánh với các nghiên cứu trước đây, kết quả tương đồng với báo cáo của ngành về khả năng truyền dẫn FSO trong điều kiện khí quyển tốt và sử dụng WDM để tăng dung lượng. Việc mô phỏng chi tiết các yếu tố khí quyển như tán xạ và hấp thụ giúp đánh giá chính xác hơn hiệu năng thực tế của hệ thống.

Dữ liệu có thể được trình bày qua các biểu đồ Q-factor, BER theo công suất phát, tốc độ bit và khoảng cách truyền, cũng như bảng so sánh hiệu năng giữa các loại photodiode, giúp minh họa rõ ràng ảnh hưởng của từng tham số.

Đề xuất và khuyến nghị

1. Tăng công suất phát hợp lý: Đề xuất tăng công suất phát lên mức khoảng 10 dBm để đảm bảo BER dưới 10^-9, cải thiện chất lượng truyền dẫn. Chủ thể thực hiện là các nhà cung cấp thiết bị và nhà mạng, với thời gian triển khai trong vòng 6 tháng.

2. Sử dụng photodiode APD: Khuyến nghị sử dụng photodiode APD thay vì PIN để nâng cao độ nhạy và giảm tỷ lệ lỗi bit, đặc biệt trong môi trường khí quyển biến động. Thời gian áp dụng trong 3-6 tháng, do các nhà sản xuất thiết bị quang học đảm nhiệm.

3. Tối ưu khoảng cách truyền dẫn: Giới hạn khoảng cách truyền dẫn dưới 15 km trong điều kiện khí quyển trung bình để duy trì hiệu năng ổn định. Nhà khai thác mạng cần thiết kế mạng lưới phù hợp, thời gian thực hiện trong giai đoạn thiết kế và mở rộng mạng.

4. Điều chỉnh tốc độ bit phù hợp: Cân nhắc sử dụng tốc độ bit dưới 1 Gbps để giảm thiểu lỗi, đồng thời nghiên cứu các kỹ thuật điều chế và mã hóa nâng cao để tăng hiệu quả truyền dẫn. Thời gian nghiên cứu và triển khai khoảng 1 năm, do các trung tâm nghiên cứu và nhà cung cấp thiết bị thực hiện.

Đối tượng nên tham khảo luận văn

1. Các nhà nghiên cứu và kỹ sư viễn thông: Có thể áp dụng kết quả nghiên cứu để phát triển các hệ thống truyền thông quang không dây hiệu năng cao, đặc biệt trong môi trường HAP.

2. Nhà cung cấp thiết bị quang học và viễn thông: Tham khảo để thiết kế và cải tiến sản phẩm phù hợp với yêu cầu truyền dẫn trong hạ tầng trên cao, nâng cao tính cạnh tranh trên thị trường.

3. Các nhà hoạch định chính sách và quản lý mạng viễn thông: Sử dụng thông tin để xây dựng chiến lược phát triển mạng lưới viễn thông thế hệ mới, đặc biệt trong việc ứng dụng công nghệ FSO và WDM.

4. Các tổ chức nghiên cứu và phát triển công nghệ IoT: Áp dụng hệ thống HAP kết hợp FSO-WDM để hỗ trợ thu thập và phân phối dữ liệu trong mạng IoT, đặc biệt ở vùng sâu vùng xa.

Câu hỏi thường gặp

1. Hệ thống FSO có thể truyền dữ liệu ở khoảng cách tối đa bao nhiêu?
   Trong điều kiện khí quyển trung bình, khoảng cách truyền dẫn FSO hiệu quả thường dưới 15 km để duy trì chất lượng tín hiệu tốt, do suy hao và nhiễu khí quyển tăng theo khoảng cách.

2. Tại sao cần kết hợp WDM với FSO trong hạ tầng trên cao?
   WDM giúp tăng băng thông truyền dẫn bằng cách ghép nhiều kênh bước sóng trên cùng một đường truyền FSO, từ đó nâng cao dung lượng và tính linh hoạt của hệ thống trong môi trường HAP.

3. Loại photodiode nào phù hợp nhất cho hệ thống WDM-FSO?
   Photodiode avalanche (APD) được ưu tiên sử dụng do độ nhạy cao và khả năng khuếch đại tín hiệu, giúp giảm tỷ lệ lỗi bit so với photodiode PIN trong cùng điều kiện.

4. Các yếu tố khí quyển nào ảnh hưởng lớn nhất đến hiệu năng FSO?
   Sương mù, tán xạ Mie do các hạt lớn như sương và bụi, cùng với nhiễu loạn không khí gây nhấp nháy và trôi búp sóng là những yếu tố chính làm suy giảm tín hiệu trong hệ thống FSO.

5. Làm thế nào để đảm bảo an toàn cho mắt khi sử dụng hệ thống FSO?
   Hệ thống FSO sử dụng búp sóng hẹp và tần số cao, thường được lắp đặt ở độ cao lớn, giảm nguy cơ tiếp xúc trực tiếp. Ngoài ra, các biện pháp giám sát và kiểm soát vị trí búp sóng được áp dụng để phát hiện và ngăn chặn các hoạt động thu trộm thông tin.

Kết luận

• Hệ thống kết hợp kỹ thuật FSO và WDM trong hạ tầng trên cao HAP là giải pháp tiềm năng để nâng cao dung lượng và chất lượng truyền dẫn trong mạng viễn thông thế hệ mới.
• Công suất phát, tốc độ bit, khoảng cách truyền dẫn và loại photodiode là các yếu tố quan trọng ảnh hưởng đến hiệu năng hệ thống.
• Mô hình và mô phỏng hệ thống 4 kênh WDM-FSO cho thấy khả năng đạt được tỷ lệ lỗi bit thấp dưới 10^-9 trong điều kiện tối ưu.
• Đề xuất các giải pháp kỹ thuật và thiết kế mạng phù hợp nhằm tối ưu hóa hiệu năng và đảm bảo tính ổn định trong môi trường khí quyển biến động.
• Các bước tiếp theo bao gồm thử nghiệm thực tế, phát triển kỹ thuật điều chế và mã hóa nâng cao, cũng như mở rộng nghiên cứu cho các hệ thống nhiều kênh hơn và môi trường khí quyển phức tạp hơn.

Để tiếp tục phát triển và ứng dụng công nghệ này, các nhà nghiên cứu và doanh nghiệp viễn thông được khuyến khích hợp tác nghiên cứu, thử nghiệm thực tế và triển khai các giải pháp tối ưu dựa trên kết quả luận văn.

Trích đoạn nội dung tài liệu

chương 1 tập chung giới thiệu về hạ tầng truyền thông trên cao HAP và khả năng ứng dụng công nghệ FSO và WDM trong hạ tầng truyền thông trên cao HAP. Giới thiệu về truyền thông quang không dây FSO 1. Lịch sử phát triển FSO Truyền quang qua không gian tự do FSO hay giao tiếp quang không dây được giới thiệu lần đầu bởi Alexander Graham Bell ở cuối thế kỷ 19. Thí nghiệm FSO của Bell đó chính là ông đã chuyển đổi tín hiệu âm thanh (giọng nói) thành tín hiệu điện thoại và phát chúng giữa các bộ thu phát qua không gian tự do dọc theo một luồng sáng trong khoảng cách khoảng 183m.

Thiết bị thí nghiệm của ông được gọi là “photophone”, Bell coi trọng công nghệ quang này hơn là điện thoại – phát minh vĩ đại của ông vì công nghệ này không cần đến dây dẫn cho việc truyền tín hiệu. Mặc dù photophone của Bell không bao giờ được đưa vào thương mại hóa nhưng nó đã giải thích các đặc tính cơ bản của truyền thông quang không dây. Sau này, vào thời gian đầu các công nghệ FSO xuất hiện lần đầu tiên vào những năm 1960 trong các dự án liên quan đến quân sự và không gian (NASA). Đến cuối những năm 1980 những sản phẩm thương mại đã xuất hiện nhưng không thành công vì những rào cản công nghệ như cự li ngắn, dung lượng thấp, vấn đề về giữ thẳng hàng giữa bộ phát và bộ thu cũng như những thách thức về thời tiết, môi trường truyền dẫn là những hạn chế chính của hệ thống FSO vào thời điểm đó.

Luan van 5 Trong những năm gần đây, truyền thông quang tốc độ cao đã và đang đóng vai trò hết sức quan trọng trong mạng viễn thông. Truyền thông quang được chia thành 2 loại: Truyền thông quang qua sợi quang và truyền thông quang không dây. Trong đó, truyền thông quang không dây đang nổi lên như là một công nghệ có thể phát triển cho các ứng dụng vô tuyến băng rộng trong nhà và ngoài trời thế hệ kế tiếp. Phạm vi các ứng dụng là từ các kết nối truyền thông không dây cự ly ngắn cung cấp truy nhập mạng cho các máy tính xách tay, cho đến các đường kết nối dặm cuối giữa các người dùng đầu cuối và hệ thống truyền thông sợi quang đường trục hiện thời, và thậm chí cả các liên kết truyền thông quang trong không gian vũ trụ [1,2].

Truyền thông quang không dây trong nhà thường dùng là truyền thông không dây hồng ngoại, còn truyền thông quang không dây ngoài trời được biết phổ biến dưới tên gọi truyền thông quang qua không gian (FSO). Trong ứng dụng truyền thông không dây hồng ngoại, các kết nối không trực tiếp, không yêu cầu sự thẳng hàng một cách chính xác giữa máy phát và máy thu. Chúng có thể được phân loại thành các kết nối tầm nhìn thẳng (LOS) và các kết nối khuếch tán. Kết nối LOS yêu cầu một tuyến đường thông suốt, không bị tắc nghẽn cho việc truyền thông tin cậy, trong khi các kết nối khuếch tán dựa vào các tuyến đường quang khác nhau từ các phản xạ bề mặt.

Tuy nhiên, FSO chỉ sử dụng các kết nối LOS trực tiếp và các kết nối quang điểm tới điểm qua bầu khí quyển từ máy phát tới máy thu. Truyền thông FSO qua khoảng cách một vài kilomet có thể đạt tới tốc độ dữ liệu hàng Gbps. Tóm lại, FSO (hay truyền thông quang không dây) có thể được định nghĩa là công nghệ viễn thông sử dụng sự truyền lan ánh sáng trong không khí để truyền tín hiệu giữa hai điểm. Đây là công nghệ truyền thông băng rộng tầm nhìn thẳng, trong đó tín hiệu quang thay vì truyền trong sợi quang, được phát đi trong một búp sóng quang qua không gian.

Một mạng truyền thông quang không dây bao gồm các bộ thu – phát quang (gồm một khối thu và một khối phát) cung cấp khả năng thông tin hai chiều. Mỗi khối phát quang sử dụng một nguồn quang và một thấu kính để phát tín hiệu quang qua không gian tới khối thu. Tại phía thu, một thấu kính khác được sử dụng để thu tín hiệu, thấu kính này được nối với khối thu có độ nhạy cao qua một Luan van 6 sợi quang. Một tuyến FSO bao gồm hai bộ thu – phát được đặt trong tầm nhìn thẳng.

Thông thường, các bộ thu phát được gắn trên nóc các tòa nhà hoặc sau các cửa sổ như hình 1.1: Hệ thống truyền thông quang không dây mặt đất [2].2: Hệ thống truyền thông quang trong không gian[2]. Luan van 7 Với các hệ thống FSO mặt đất cự ly hoạt động của một tuyến FSO từ vài trăm km đến vài km. Với các hệ thống FSO trong không gian hình 1.2, cự ly kết nối có thế vài chục km (từ mặt đất tới hạ tầng trên cao HAP và ngược lại); vài trăm tới vài nghìn km (từ mặt đất tới vệ tinh quỹ đạo thấp LEO và ngược lại); cự ly thậm chí còn xa hơn đối tới các vệ tinh địa tĩnh GEO hoặc tàu thăm dò các vì sao. Cấu trúc hệ thống truyền thông quang không dây Các thành phần chính trong hệ thống truyền thông không dây gồm bộ phát kênh truyền FSO và bộ thu.

Sơ đồ khối của một tuyến FSO điển hình được thể hiện trên hình 1. Sơ đồ khối của hệ thống truyền thông quang không dây [2]. a) Bộ phát Dữ liệu đầu vào phía nguồn được truyền tới một đích ở xa. Phía nguồn có cơ chế điều chế sóng mang quang riêng, điển hình như laser được truyền đi như một trường quang qua kênh khí quyển.

Các mặt quan trọng của hệ thống phát quang là kích cỡ, công suất và chất lượng búp sóng, các đặc điểm này xác định cường độ laser và góc phân kỳ nhỏ nhất có thể đạt được từ hệ thống. Phương thức điều chế được sử dụng rộng rãi tại bộ phát là điều chế cường độ (IM), trong đó cường độ phát xạ của nguồn quang sẽ được điều chế bởi số liệu cần truyền đi. Việc điều chế được thực hiện thông qua việc thay đổi trực tiếp cường độ của nguồn quang tại bộ Luan van 8 phát hoặc thông qua bộ điều chế ngoài như bộ giao thoa MZI. Việc sử dụng một bộ điều chế ngoài nhằm đảm bảo tốc độ dữ liệu đạt được cao hơn so với bộ điều chế trực tiếp.

Các thuộc tính khác của trường bức xạ quang như pha, tần số và trạng thái phân cực cũng có thể được sử dụng để điều chế với cùng dữ liệu thông tin thông qua việc sử dụng bộ điều chế ngoài. Tín hiệu sau điều chế từ nguồn quang (LED hoặc LASER) được tập hợp bởi một thấu kính và phát qua môi trường khí quyển tới phía thu. Một số loại nguồn quang sử dụng phổ biến trong các hệ thống FSO được liệt kê trong Bảng 1.1: Một số loại nguồn quang sử dụng phổ biến trong các hệ thống FSO [4] Loại nguồn quang Bƣớc sóng (nm) Đặc điểm Rẻ và có tính khả dụng; không có Phát xạ mặt khoảng ~ 850 hoạt động làm mát; mật độ công cộng hưởng dọc suất thấp; tốc độ lên tới ~ 10 Gbit/s. Thời gian sống lâu; tiêu chuẩn an toàn cho mắt thấp hơn; mật độ công suất cao hơn 50 lần (100 nW/ Fabry – Perot ~ 1300/~ 1550 cm2); tương thích với bộ khếch đại LD EDFA, tốc độ cao lên tới 40 Gbit/s; độ dốc hiệu quả 0,03 – 0,2 W/A.

Đắt tiền và tương đối mới; truyền rất nhanh với độ nhạy cao; truyền Thác lượng tử ~ 10000 dẫn trong sương mù tốt hơn; thành phần chế tạo không có sẵn; không thâm nhập qua thủy tinh. Rẻ hơn; mạch điều khiển đơn giản; LED Hồng ngoại gần công suất và tốc độ dữ liệu thấp hơn. Hiện nay, hầu hết các hệ thống FSO đều sử dụng phương pháp điều chế khóa Luan van 9 đóng mở (OOK) vì tính đơn giản của nó. Sự đơn giản của OOK được thể hiện ở sự có hay không có sóng mang truyền đi, tương ứng với bit dữ liệu đầu vào là “1” hay “0”.

Một ví dụ về kỹ thuật điều chế này được thể hiện trong hình 1. Trong đó, bit 0 được biểu diễn bằng sóng mang “off ’ (biên độ sóng mang giảm về gần bằng 0), bit 1 được biểu diễn bằng sóng mang “on” (biên độ xác định khác không).4: Điều chế OOK nhị phân. b) Kênh truyền dẫn khí quyển Kênh truyền dẫn quang của hệ thống FSO khác so với kênh nhiễu Gauss thông thường, vì trong truyền dẫn quang, tín hiệu đầu vào kênh x(t) thể hiện công suất chứ không phải biên độ. Điều này dẫn đến hai đặc trưng của tín hiệu phát: i) Tín hiệu x(t) không âm.

ii) Giá trị trung bình của x(t) không vượt quá công suất tối đa quy định Pmax (1.1) ∫ ( ) Kênh truyền FSO chứa các phân tử khí, các hạt bụi, khói và có những hình thái thời tiết khác nhau như mưa, sương mù,. Lượng mưa trong khí quyển phụ thuộc vào vị trí địa lý của từng vùng và theo từng mùa. Mật độ của các hạt cao nhất khi ở gần bề mặt trái đất và giảm khi tăng độ cao lên đến tầng điện ly. Do đó, bầu khí quyển là một môi trường không đồng nhất, trường quang khi truyền qua bầu khí quyển sẽ bị tán xạ hoặc bị hấp thụ dẫn đến suy giảm công suất.

Luan van 10 Một điểm quan trọng khác của kênh truyền FSO là tính nhiễu loạn. Khi ánh sáng từ mặt trời chiếu xuống trái đất, các tia bức xạ bị hấp thụ và làm nóng bề mặt trái đất. Sự nóng bề mặt này tạo nên sự không đồng nhất trong không khí khi mà các vùng nóng, lạnh gặp nhau gây ra sự thay đổi về chiết suất, mật độ theo không gian và thời gian. Nhiễu loạn khí quyển phụ thuộc vào áp suất khí quyển, độ cao, tốc độ gió và sự biến thiên của chỉ số khúc xạ do nhiệt độ không đồng nhất.

Các ảnh hưởng của nhiễu loạn khí quyển bao gồm:  Lệch chùm tia: độ lệch của chùm tia (búp sóng quang) so với đường truyền thẳng (LOS) gây ra mất tín hiệu tại máy thu.  Hình ảnh “nhảy múa”: cường độ đỉnh của tín hiệu quang thu được di chuyển trong mặt phang thu do sự thay đổi góc đến của các chùm tia.  Trải rộng chùm tia: độ phân kỳ của chùm tia tăng do tán xạ dẫn đến giảm mật độ công suất thu.  Nhấp nháy: sự thay đổi mật độ công suất ở các vị trí khác nhau tại mặt phang thu gây ra bởi giao thoa trong các chùm quang.

 Giảm sự kết hợp không gian: nhiễu loạn khí quyển cũng gây ra suy giảm sự kết họp pha dọc theo mặt phang pha của chùm tia. Điều này đặc biệt ảnh hưởng tới máy thu coherent.
