Công Nghệ Quang Học Trong Ngành Điện Tử: Lý Thuyết và Ứng Dụng

Khám phá công nghệ ghép kênh quang theo bước sóng WDM, giải pháp tối ưu cho truyền dẫn dữ liệu tốc độ cao và hiệu quả trong mạng viễn thông.

• Tác giả: Nguyễn Tuấn Kiệt
• Người hướng dẫn: TS. Trần Quốc Thịnh
• Trường học: Trường Đại Học Giao Thông Vận Tải
• Chuyên ngành: Kỹ Thuật Điện Tử
• Đề tài: Công Nghệ Quang Học: Từ Lý Thuyết Đến Ứng Dụng Trong Ngành Điện Tử
• Loại tài liệu: luận văn
• Năm xuất bản: 2006
• Địa điểm: Hà Nội

Mục lục chi tiết

• 1. CHƯƠNG 1: CÔNG NGHỆ WDM
• 1.1. Thiết bị WDM làm việc theo nguyên lý tần số góc
• 1.2. Các bộ lọc điện môi trong thiết bị WDM
• 1.3. Một số kỹ thuật khác được sử dụng trong ghép WDM
• 1.3.1. Các thiết bị WDM ghép sợi
• 1.3.2. Kỹ thuật phân chia chức năng quang SOFT
• 1.3.3. Bộ ghép kênh điều hướng được (tunable)
• 1.3.3.1. Thiết bị lọc Fabry – Perot
• 1.3.3.2. Thiết bị lọc quang âm (tunable acousto – optic filters)
• 1.3.4. AWG và những đổi mới công nghệ trong WDM
• 1.4. Kết luận
• 2. CHƯƠNG 2: MỘT SỐ VẤN ĐỀ KỸ THUẬT CẦN QUAN TÂM
• 2.1. Đối với hệ thống thông tin quang WDM
• 2.1.1. Kênh bước sóng – Vấn đề suy hao giữa các kênh
• 2.1.2. Suy hao – Quỹ công suất của hệ thống thông tin WDM
• 2.1.3. Tần số – Bù tần số
• 2.1.4. Ảnh hưởng của các hiệu ứng phi tuyến
• 2.1.4.1. Hiệu ứng SPM (Self Phase Modulation)
• 2.1.4.2. Hiệu ứng XPM (Cross Phase Modulation)
• 2.1.4.3. Hiệu ứng FWM (Four Wave Mixing)
• 2.1.4.4. Hiệu ứng SRS (Stimulated Raman Scattering)
• 2.1.4.5. Hiệu ứng SBS (Stimulated Brillouin Scattering)
• 2.1.5. Kết luận
• 3. CHƯƠNG 3: THIẾT BỊ CỦA HỆ THỐNG THÔNG TIN QUANG WDM
• 3.1. Thiết bị khuếch đại quang sợi
• 3.1.1. Nguyên lý hoạt động
• 3.1.2. Khuếch đại quang sợi EDFA trong hệ thống WDM
• 3.1.3. Khuếch đại quang sợi thế hệ mới cho hệ thống WDM
• 3.1.3.1. Vấn đề chia sẻ photon
• 3.1.3.2. Yêu cầu về mức công suất – giảm sát thiết bị khuếch đại WDM
• 3.2. Thiết bị OADM
• 3.2.1. Các phần tử quang tiên tiến trong thiết bị OADM
• 3.2.1.1. Các node xen rẽ ADM thông thường hướng tới OADM
• 3.2.1.2. Các Module xen rẽ quang điều khiển được bước sóng xen rẽ
• 3.2.2. OPM – Module giám sát hệ thống trong OADM
• 3.2.3. Module điều chỉnh cân bằng tần số DEM
• 3.3. Thiết bị kết nối chéo OXC
• 3.3.1. Sự ra đời của công nghệ chuyển mạch quang hoàn toàn
• 3.3.2. Thiết bị kết nối chéo quang OXC
• 3.3.3. Kết luận về thiết bị OXC
• 3.4. Giới thiệu tổng quát hệ thống ghép kênh phân chia theo bước sóng WL8 20Gbps
• 3.4.1. Tổng quát hệ thống WL8
• 3.4.2. Các thành phần trong hệ thống WL8
• 3.4.2.1. Đầu cuối khuếch đại tuyến quang WL8
• 3.4.2.2. Bộ khuếch đại tuyến quang WLP8
• 3.4.2.3. Bộ tái khuếch đại tuyến quang WLR8
• 3.4.3. Đặc điểm của hệ thống WL8
• 3.4.4. Ứng dụng
• 4. CHƯƠNG 4: THIẾT KẾ TÍNH TOÁN KHI NÂNG CẤP TUYẾN
• 4.1. Khoảng cách kênh bước sóng khi được ghép
• 4.2. Giải pháp đối với trạm lặp khi nâng cấp tuyến
• 4.3. Mô hình tham chiếu hệ thống WDM và tính toán các thông số kỹ thuật cho thiết bị
• 4.4. Tóm tắt các bước thiết kế tính toán khi nâng cấp

Tóm tắt

I. Tổng Quan Công Nghệ Quang Học Nền Tảng Ngành Điện Tử

Công nghệ quang học đã và đang trở thành nền tảng then chốt trong sự phát triển của ngành điện tử hiện đại. Từ những lý thuyết quang học cơ bản, các nhà khoa học và kỹ sư đã phát triển nên vô số ứng dụng quang học mang tính đột phá, thay đổi cách chúng ta truyền tải, xử lý và lưu trữ thông tin. Sự kết hợp giữa quang điện tử và photonics mở ra những chân trời mới cho các thiết bị và hệ thống điện tử, mang lại hiệu suất cao hơn, tốc độ nhanh hơn và khả năng tích hợp cao hơn. Bài viết này sẽ đi sâu vào các khía cạnh khác nhau của công nghệ quang học, từ lý thuyết đến ứng dụng trong ngành điện tử, đồng thời khám phá những tiềm năng phát triển trong tương lai.

1.1. Lịch Sử Phát Triển và Vai Trò của Quang Học

Từ những thí nghiệm đầu tiên về ánh sáng của Newton đến sự ra đời của laser, quang học đã trải qua một quá trình phát triển lâu dài và đầy thú vị. Ngày nay, công nghệ quang học đóng vai trò quan trọng trong nhiều lĩnh vực, từ truyền thông quang học đến xử lý ảnh và cảm biến quang. Sự ra đời của sợi quang đã cách mạng hóa truyền thông, cho phép truyền tải dữ liệu với tốc độ và băng thông chưa từng có. Các thiết bị quang điện tử như điốt quang và bộ khuếch đại quang đóng vai trò then chốt trong các hệ thống này.

1.2. Các Thành Phần Cơ Bản của Hệ Thống Quang Học

Một hệ thống quang học điển hình bao gồm các thành phần cơ bản như nguồn sáng (ví dụ: laser), môi trường truyền dẫn (sợi quang), các phần tử điều khiển ánh sáng (ví dụ: thấu kính, gương, bộ lọc) và các cảm biến quang. Mỗi thành phần đóng một vai trò quan trọng trong việc định hình và điều khiển ánh sáng để thực hiện các chức năng cụ thể. Việc lựa chọn và tối ưu hóa các thành phần này là yếu tố then chốt để đạt được hiệu suất cao trong các ứng dụng quang học.

II. Thách Thức và Giới Hạn trong Ứng Dụng Công Nghệ Quang Học

Mặc dù công nghệ quang học mang lại nhiều ưu điểm vượt trội, nhưng cũng tồn tại không ít thách thức và giới hạn cần vượt qua. Suy hao tín hiệu trong sợi quang, tán sắc, và các hiệu ứng phi tuyến là những vấn đề cần được giải quyết để đảm bảo chất lượng truyền dẫn. Bên cạnh đó, việc tích hợp các thành phần quang học vào các thiết bị điện tử một cách hiệu quả và tiết kiệm chi phí cũng là một bài toán khó. Nghiên cứu và phát triển các vật liệu quang học mới với đặc tính ưu việt hơn là một hướng đi quan trọng để vượt qua những giới hạn này.

2.1. Suy Hao Tín Hiệu và Tán Sắc trong Sợi Quang

Suy hao tín hiệu và tán sắc là hai yếu tố chính gây suy giảm chất lượng tín hiệu trong sợi quang. Suy hao xảy ra do sự hấp thụ và tán xạ ánh sáng trong vật liệu sợi quang, trong khi tán sắc làm cho các thành phần tần số khác nhau của tín hiệu truyền đi với tốc độ khác nhau, dẫn đến méo dạng tín hiệu. Các kỹ thuật bù tán sắc và sử dụng bộ khuếch đại quang được áp dụng để giảm thiểu ảnh hưởng của các yếu tố này.

2.2. Hiệu Ứng Phi Tuyến và Nhiễu Xuyên Kênh

Các hiệu ứng phi tuyến như tán xạ Raman kích thích (SRS) và tán xạ Brillouin kích thích (SBS) có thể gây ra nhiễu xuyên kênh và làm suy giảm hiệu suất của hệ thống truyền thông quang học. Các kỹ thuật điều chế và mã hóa tín hiệu tiên tiến được sử dụng để giảm thiểu ảnh hưởng của các hiệu ứng này. Việc lựa chọn các vật liệu quang học với hệ số phi tuyến thấp cũng là một giải pháp hiệu quả.

III. Phương Pháp Truyền Dẫn Quang Giải Pháp Tối Ưu Ngành Điện Tử

Một trong những ứng dụng quang học quan trọng nhất trong ngành điện tử là truyền dẫn quang. Sợi quang cho phép truyền tải dữ liệu với tốc độ và băng thông vượt trội so với các phương pháp truyền dẫn điện truyền thống. Các hệ thống truyền thông quang học hiện đại sử dụng các kỹ thuật ghép kênh theo bước sóng (WDM) để tăng dung lượng truyền dẫn trên mỗi sợi quang. Công nghệ quang học cũng đóng vai trò quan trọng trong các hệ thống mạng FTTH (Fiber to the Home), cung cấp kết nối internet tốc độ cao cho người dùng cuối.

3.1. Ghép Kênh Theo Bước Sóng WDM và DWDM

Ghép kênh theo bước sóng (WDM) là một kỹ thuật cho phép truyền tải nhiều tín hiệu quang trên cùng một sợi quang bằng cách sử dụng các bước sóng khác nhau. Ghép kênh theo bước sóng mật độ cao (DWDM) là một phiên bản nâng cao của WDM, cho phép truyền tải số lượng lớn các kênh quang với khoảng cách bước sóng nhỏ hơn, từ đó tăng dung lượng truyền dẫn đáng kể. Theo tài liệu gốc, "Coâng ngheä gheùp keânh quang theo böôùc soùng WDM" là một đề tài đã được các nước phát triển tập trung nghiên cứu và đưa vào ứng dụng từ nhiều năm qua.

3.2. Ứng Dụng Sợi Quang trong Mạng FTTH

Mạng FTTH sử dụng sợi quang để cung cấp kết nối internet trực tiếp đến nhà của người dùng, mang lại tốc độ và băng thông cao hơn so với các công nghệ truyền thống như cáp đồng. FTTH cho phép cung cấp các dịch vụ băng thông rộng như truyền hình độ nét cao, video theo yêu cầu và các ứng dụng trực tuyến đòi hỏi băng thông lớn. Công nghệ quang học đóng vai trò then chốt trong việc triển khai và vận hành các mạng FTTH.

IV. Cảm Biến Quang Học Ứng Dụng Đột Phá Trong Điện Tử Hiện Đại

Cảm biến quang là một lĩnh vực ứng dụng quang học đầy tiềm năng trong ngành điện tử. Cảm biến quang có thể được sử dụng để đo lường nhiều đại lượng vật lý khác nhau, chẳng hạn như nhiệt độ, áp suất, độ ẩm, và nồng độ hóa chất. Ưu điểm của cảm biến quang bao gồm độ nhạy cao, khả năng chống nhiễu điện từ, và khả năng hoạt động trong môi trường khắc nghiệt. Cảm biến quang được sử dụng rộng rãi trong các ứng dụng công nghiệp, y tế, và môi trường.

4.1. Nguyên Lý Hoạt Động và Phân Loại Cảm Biến Quang

Cảm biến quang hoạt động dựa trên nguyên lý thay đổi các đặc tính của ánh sáng khi tương tác với môi trường cần đo. Các loại cảm biến quang khác nhau sử dụng các nguyên lý khác nhau, chẳng hạn như hấp thụ ánh sáng, phản xạ ánh sáng, tán xạ ánh sáng, và phát quang. Cảm biến quang có thể được phân loại dựa trên nguyên lý hoạt động, loại ánh sáng sử dụng, và ứng dụng cụ thể.

4.2. Ứng Dụng Cảm Biến Quang trong Y Tế và Công Nghiệp

Cảm biến quang được sử dụng rộng rãi trong các thiết bị y tế để đo lường các thông số sinh lý như nhịp tim, huyết áp, và nồng độ oxy trong máu. Trong công nghiệp, cảm biến quang được sử dụng để giám sát quá trình sản xuất, kiểm tra chất lượng sản phẩm, và phát hiện các chất độc hại. Độ chính xác và độ tin cậy cao của cảm biến quang làm cho chúng trở thành một công cụ quan trọng trong nhiều lĩnh vực.

V. Xử Lý Ảnh Quang Học Cách Mạng Hóa Công Nghệ Điện Tử

Xử lý ảnh quang học là một lĩnh vực ứng dụng quang học đầy hứa hẹn trong ngành điện tử. Xử lý ảnh quang học sử dụng ánh sáng để thực hiện các phép toán xử lý ảnh, mang lại tốc độ và hiệu quả cao hơn so với các phương pháp xử lý ảnh điện tử truyền thống. Xử lý ảnh quang học có tiềm năng ứng dụng rộng rãi trong các lĩnh vực như nhận dạng khuôn mặt, thị giác máy tính, và xử lý ảnh y tế.

5.1. Các Kỹ Thuật Xử Lý Ảnh Quang Học Cơ Bản

Các kỹ thuật xử lý ảnh quang học cơ bản bao gồm lọc không gian, biến đổi Fourier, và tương quan. Các kỹ thuật này có thể được thực hiện bằng cách sử dụng các phần tử quang học như thấu kính, gương, và голограммы. Xử lý ảnh quang học cho phép thực hiện các phép toán phức tạp một cách nhanh chóng và hiệu quả.

5.2. Ứng Dụng Xử Lý Ảnh Quang Học trong Nhận Dạng và Thị Giác

Xử lý ảnh quang học có thể được sử dụng để nhận dạng khuôn mặt, phát hiện đối tượng, và phân tích hình ảnh trong các ứng dụng thị giác máy tính. Tốc độ xử lý nhanh và khả năng xử lý song song của xử lý ảnh quang học làm cho nó trở thành một lựa chọn hấp dẫn cho các ứng dụng đòi hỏi hiệu suất cao.

VI. Tương Lai Công Nghệ Quang Học Đột Phá Mới Trong Ngành Điện Tử

Tương lai của công nghệ quang học trong ngành điện tử hứa hẹn nhiều đột phá mới. Nghiên cứu và phát triển các vật liệu quang học mới, các thiết bị quang điện tử tiên tiến, và các kỹ thuật xử lý ảnh quang học sáng tạo sẽ mở ra những khả năng mới cho các thiết bị và hệ thống điện tử. Công nghệ quang học sẽ tiếp tục đóng vai trò quan trọng trong việc thúc đẩy sự phát triển của ngành điện tử trong tương lai.

6.1. Vật Liệu Quang Học Mới và Thiết Bị Quang Điện Tử Tiên Tiến

Nghiên cứu và phát triển các vật liệu quang học mới với đặc tính ưu việt hơn, chẳng hạn như độ trong suốt cao hơn, hệ số phi tuyến thấp hơn, và khả năng chịu nhiệt tốt hơn, là một hướng đi quan trọng để cải thiện hiệu suất của các thiết bị quang học. Các thiết bị quang điện tử tiên tiến, chẳng hạn như laser bán dẫn hiệu suất cao, điốt quang nhạy, và bộ khuếch đại quang băng thông rộng, cũng đóng vai trò quan trọng trong việc thúc đẩy sự phát triển của công nghệ quang học.

6.2. Tích Hợp Quang Học và Điện Tử Xu Hướng Tất Yếu

Tích hợp quang học và điện tử là một xu hướng tất yếu trong ngành điện tử hiện đại. Việc tích hợp các thành phần quang học và điện tử trên cùng một chip cho phép tạo ra các thiết bị nhỏ gọn hơn, hiệu quả hơn, và có khả năng thực hiện các chức năng phức tạp hơn. Tích hợp quang học và điện tử có tiềm năng ứng dụng rộng rãi trong các lĩnh vực như truyền thông, xử lý thông tin, và cảm biến.

Trích đoạn nội dung tài liệu

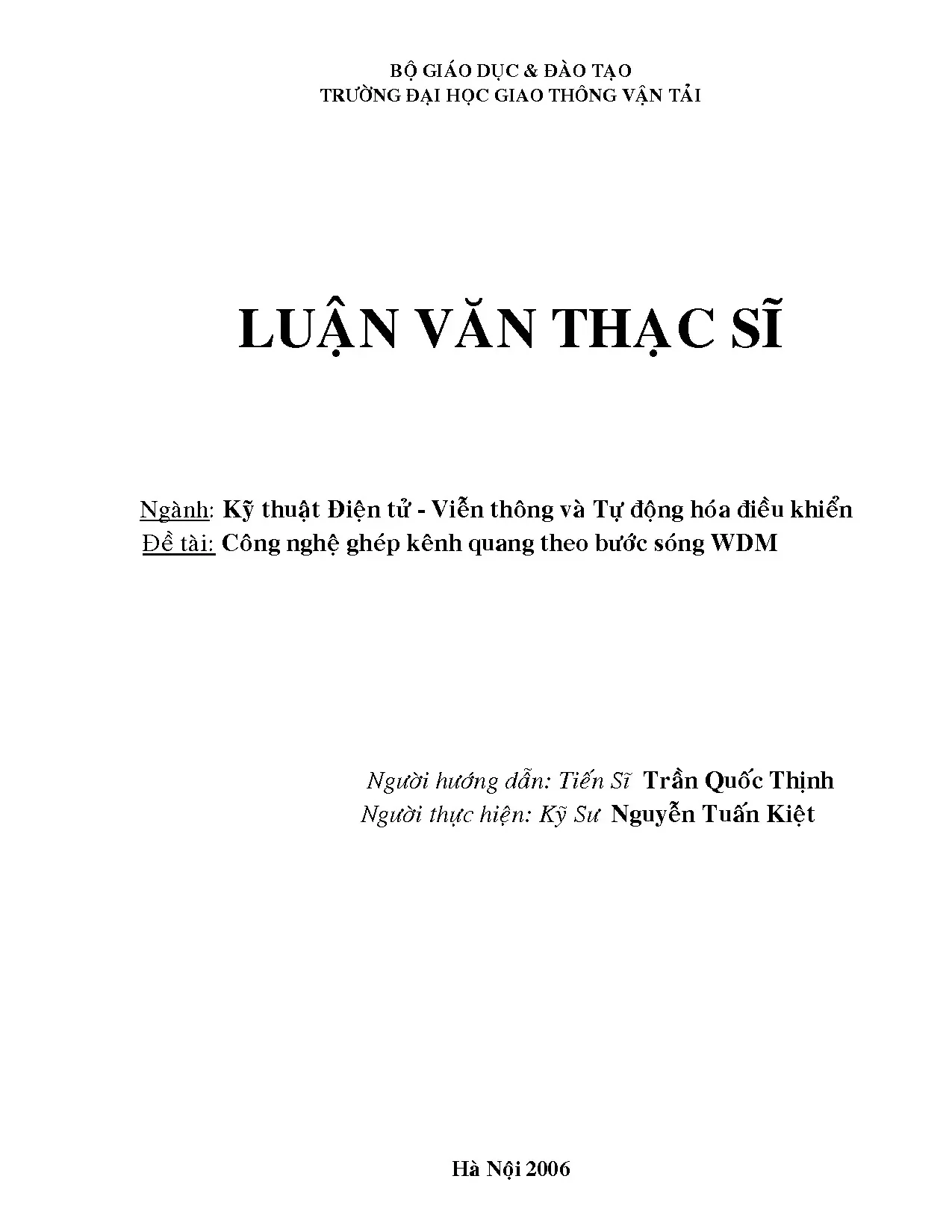

BOÄ GIAÙO DUÏC & ÑAØO TAÏO TRÖÔØNG ÑAÏI HOÏC GIAO THOÂNG VAÄN TAÛI LUAÄN VAÊN THAÏC SÓ Ngaønh: Kyõ thuaät Ñieän töû - Vieãn thoâng vaø Töï ñoäng hoùa ñieàu khieån Ñeà taøi: Coâng ngheä gheùp keânh quang theo böôùc soùng WDM Ngöôøi höôùng daãn: Tieán Só Traàn Quoác Thònh Ngöôøi thöïc hieän: Kyõ Sö Nguyeãn Tuaán Kieät Haø Noäi 2006 BAÛNG TÖØ VIEÁT TAÉT ---------------o0o--------------- ADM Add/Drop Multiplexer: Boä gheùp keânh xen/reõ APD Avalanche Photo Diode: Ñioát quang thaùc APD ASE Amplifier Spontaneous Emission: Böùc xaï töï phaùt ñöôïc khueách ñaïi ATM Ansynchronous Transfer mode: Kieåu truyeàn daãn khoâng ñoàng boä AUX Auxiliary Channel: Keânh phuï AWG Array Wave Grating: Caùch töû soùng aùnh saùng theo maõng BA Booser Amplifier: Boä khueách ñaïi coâng suaát ñaàu phaùt BER Bit Error Ratio: Tyû leä loãi Bit DCC Data Commmunication Channel: Keânh thoâng tin döõ lieäu DCF Dispersion Compensated Fiber: Sôïi buø taùn saéc DCG Dispersion Compensated Grating: Caùch töû buø taùn saéc DCM Dispersion Compensated Module: Module buø taùn saéc DEM Dispersion-Equalization Module: Module ñieàu chænh taùn saéc DGD Differential Group Delay: Ñoä treã nhoùm vi sai DSF Dispersion Shifted Fiber: Söï dòch pha taùn saéc DST Dispersion Supported Transmission: Truyeàn daãn hoã trôï taùn saéc DWDM Density Wavelengh Division Multiplexer: gheùp keânh theo böôùc soùng maät ñoä cao DXC Digital Cross-connect: Boä ñaáu noái cheùo soá EDFA Erbium Doped Fiber Amplifier: Khueách ñaïi quang phuû Erbium EDSFA Erbium Doped Silicon-based Fiber Amplifier: Khueách ñaïi quang neàn Silicon phuû haït Erbium EDTFA Erbium Doped Tellurite-based Fiber Amplifier: Khueách ñaïi quang neàn Tellurite phuû haït Erbium EM-OS Element Management – Operation System: Quaûn lyù maïng nhaùnh – Heä thoáng ñieàu haønh FBG Fiber-Bragg Grating: Caùch töû sôïi Bragg FTTH Fiber To The Home: Heä thoáng ñaàu cuoái quang ñeán taän nhaø thueâ bao FWM Four Wave Mixing: Hieäu öùng troän boán böôùc soùng ITU-T International Telecommunication Union-Telecommunication Standardisation: Lieân minh Vieãn thoâng Quoác teá-Caùc chuaån hoùa veà Vieãn thoâng IP Internet Protocol: Giao thöùc Internet ISDN Intergrated service Digital Network: Maïng ña dòch vuï soá LA Line Amplifier: Khueách ñaïi quang ñöôøng truyeàn LAN Local Area Network: Maïng noäi boä LTmcs Line Tecmination for multichannel System: Keát noái ñöôøng truyeàn cho heä thoáng ña keânh LWPF Long Wavelength Pass Filter: Loïc thoâng böôùc soùng daøi MS- Multiplex Section-Share Protection Ring: Maïch voøng baûo veä ña SPRING hôïp quang döï phoøng theo töøng ñoïan MONET Multiwavelength Optical Networking: Maïng löôùi quang ña böôùc soùng NRZ Non Return to zero: Maõ khoâng trôû veà O NF Noise Figure: Heä soá taïp aâm NL Non – Linear: Phi tuyeán nrREG non Regenarative Repeater: Traïm laëp quang khoâng taùi sinh tín hieäu OA Optical Amplifier: Khueách ñaïi quang OADM Optical Add/Drop Multiplexer: Boä xen/ reõ böôùc soùng quang OAS-m Optical Amplifier Section for Multichannel System: Ñoïan khueách ñaïi quang cho heä thoáng ña keânh OC Optical Channel: Keânh quang OC-192 Optical Carrier Digital Signal Rate of 9.953 Gb/s in a SONET System: Toác ñoä tín hieäu soá soùng mang quang 9.953 Gb/s trong heä thoáng SONET OC-48 Optical Carrier Digital Signal Rate of 2.488 Gb/s in a SONET System: Toác ñoä tín hieäu soá soùng mang quang 2.488 Gb/s trong heä thoáng SONET ODM Optical Demutiplexer: Taùch böôùc soùng quang OLS Optical Line system: Heä thoáng tuyeán quang OM Optical multiplexer: Gheùp böôùc soùng quang OPM Optical Performance Monitor: Thieát bò giaùm saùt maïng quang OSC Optical Super Vision Channel: Keânh giaùm saùt quang PA Preamplifier: Boä tieàn khueách ñaïi PDH Plesiochronous Digital Hierarchy: Phaân caáp soá can ñoàng boä PDL Polarization Dependent Loss: Suy hao phuï thuoäc phaân cöïc PIN Positive Intrinsic Negattive: Ñioát PIN PLC Planar Lightwave Circuit: vi maïch quang PMD Polarization Mode Dispertion: Taùn saéc kieåu phaân cöïc RF Radio Frequency: Taàn soá voâ tuyeán REG Regenerator: Traïm laëp RS Regenerator Section: Ñoïan laëp SBS Stimulated Brillouin Scattering: Taùn xaï Brillouin ñöôïc kích hoïat SDH Synchronous Digital Hierarchy: Phaân caáp ñoàng boä soá SNR Signal to Noise Ratio: Tyû soá tín hieäu treân taïp aâm SOFT Shared Optical Function Technology: Coâng ngheä chöùc naêng gheùp quang coù tính döï phoøng SONET Synchronous Optical Network: Maïng quang ñoàng boä (theo chuaån Baéc Myõ) SPM Self-Phase Modulation: Ñieàu cheá töï dòch pha SLD Synchronous Add/Drop Line Multiplexer: Boä gheùp ña hôïp xen/taùch keânh ñoàng boä SL16 Synchronous line Equipment For-16 Signal: Thieát bò ñaàu cuoái quang ñoàng boä caáu hình STM-16 SLR Synchronous Line Regenerator: Traïm laëp tuyeán quang ñoàng boä SLT Synchronous Line Terminal Unit: Thieát bò ñaàu cuoái quang ñoàng boä SMN-OS Synchronous Management Network-Operations System: Quaûn lyù maïng ñoàng boä-Heä thoáng ñieàu haønh SRS Stimulated Ramman Scattering: Taùn xaï Ramman ñöôïc kích hoïat STM Synchronous Transport Module: Module chuyeån taûi ñoàng boä SWPF Short Wavelength Pass Filter: Loïc thoâng böôùc soùng ngaén TMN Telecommunication Management Networrk: Maïng quaûn lyù Vieãn thoâng WLP Optical Line Amplifier: Boä khueách ñaïi ñöôøng day quang WLR Optical Line Amplifier Regenerator: Traïm laëp coù khueách ñaïi tuyeán quang WLT Optical Line Amplifier Terminal: Boä ñaàu cuoái khueách ñaïi tuyeán quang WL8 Wavelength Division Mutiplex System: Heä thoáng gheùp ña hôïp theo böôùc soùng quang WADM Wavelength Add/Drop Multiplexer: Boä gheùp ña hôïp xen/taùch böôùc soùng WDM Wavelength Division Mutiplexer: Boä gheùp ña hôïp phaân chia theo böôùc soùng WIS Wavelenght-Independent Switch: Chuyeån maïch ñoäc laäp böôùc soùng WSS Wavelength-Selective Switch: Chuyeån maïch coù choïn löïa böôùc soùng XPM Cross Phase Modulation: Ñieàu cheá pha cheùo MUÏC LUÏC ---------------o0o--------------- MÔÛ ÑAÀU: Giôùi thieäu heä thoáng thoâng tin quang Trang vaø phöông phaùp gheùp keânh quang WDM 01 Chöông I: COÂNG NGHEÄ WDM 04 I. Thieát bò WDM laøm vieäc theo nguyeân lyù taùn saéc goùc 04 I. Duøng laêng kính laøm phaàn töû taùn saéc goùc I. Duøng caùch töû laøm phaàn töû taùn saéc goùc a/ Nguyeân lyù söû duïng caùch töû laøm phaàn töû taùn saéc goùc b/ Caùch töû vi quang c/ Caùch töû Bragg II.

Caùc boä loïc ñieän moâi trong thieát bò WDM 12 II. Phöông phaùp loïc ñieän moâi ña lôùp söû duïng trong WDM II. Caùc thieát bò loïc ñieän moâi ña lôùp III. Moät soá kyõ thuaät khaùc ñöôïc söû duïng trong gheùp WDM 15 III.

Caùc thieát bò WDM gheùp sôïi III. Kyõ thuaät phaân chia chöùc naêng quang SOFT III. Boä gheùp keânh ñieàu höôûng ñöôïc (tunable) a/ Thieát bò loïc Fabry – Perot b/ Thieát bò loïc quang aâm (tunable acousto – optic filters) Gheùp keânh söû duïng caùc boä taùch tia phaân cöïc III. AWG vaø nhöõng ñoåi môùi coâng ngheä trong WDM IV.

Keát luaän 32 Chöông II: MOÄT SOÁ VAÁN ÑEÀ KYÕ THUAÄT CAÀN QUAN TAÂM 33 ÑOÁI VÔÙI HEÄ THOÁNG THOÂNG TIN QUANG WDM I. Keânh böôùc soùng – Vaán ñeà suy hao giöõa caùc keânh 33 I. Khoûang caùch keânh böôùc soùng I. Xaùc ñònh ñoä roäng phoå yeâu caàu cuûa nguoàn phaùt I.

Vaán ñeà xuyeân aâm II. Suy hao – Quyõ coâng suaát cuûa heä thoáng thoâng tin WDM 38 III. Taùn saéc – Buø taùn saéc 39 IV. AÛnh höôûng cuûa caùc hieäu öùng phi tuyeán 42 IV.

Hieäu öùng SPM (Self Phase Modulation) IV. Hieäu öùng XPM (Cross Phase Modulation) IV. Hieäu öùng FWM (Four Wave Mixing) IV. Hieäu öùng SRS (Stimulated Raman Scattering) IV.

Hieäu öùng SBS (Stimulated Brillouin Scattering) V. Keát luaän 47 Chöông III: THIEÁT BÒ CUÛA HEÄ THOÁNG 48 THOÂNG TIN QUANG WDM I. Thieát bò khueách ñaïi quang sôïi 48 I. Nguyeân lyù hoïat ñoäng I.

Khueách ñaïi quang sôïi EDFA trong heä thoáng WDM I. Khueách ñaïi quang sôïi theá heä môùi cho heä thoáng WDM a/ Vaán ñeà chia xeõ photon b/ Yeâu caàu veà möùc coâng suaát – giaùm saùt thieát bò khueách ñaïi WDM II. Thieát bò OADM 58 II. Caùc phaàn töû quang tieân tieán trong thieát bò OADM a/ Caùc node xen reõ ADM thoâng thöôøng höôùng tôùi OADM b/ Caùc Module xen reõ quang ñieàu khieån ñöôïc böôùc soùng xen reõ II.

OPM – Module giaùm saùt heä thoáng trong OADM II. Module ñieàu chænh caân baèng taùn saéc DEM III. Thieát bò keát noái cheùo OXC 65 III. Söï ra ñôøi cuûa coâng ngheä chuyeån maïch quang hoaøn toaøn III.

Thieát bò keát noái cheùo quang OXC III. Keát luaän veà thieát bò OXC IV. Giôùi thieäu toång quaùt heä thoáng gheùp keânh phaân chia theo böôùc soùng WL8 20Gbps 70 IV. Toång quaùt heä thoáng WL8 IV.

Caùc thaønh phaàn trong heä thoáng WL8 a/ Ñaàu cuoái khueách ñaïi tuyeán quang WL8 b/ Boä khueách ñaïi tuyeán quang WLP8 c/ Boä taùi khueách ñaïi tuyeán quang WLR8 IV. Ñaëc ñieåm cuûa heä thoáng WL8 IV. ÖÙng duïng Chöông IV: THIEÁT KEÁ TÍNH TOAÙN KHI NAÂNG CAÁP TUYEÁN 75 I. Khoûang caùch keânh böôùc soùng khi ñöôïc gheùp 75 II.

Giaûi phaùp ñoái vôùi traïm laëp khi naâng caáp tuyeán 76 III. Moâ hình tham chieáu heä thoáng WDM vaø tính toaùn caùc thoâng soá kyõ thuaät cho thieát bò 125 78 IV. Toùm taét caùc böôùc thieát keá tính toaùn khi naâng caáp 80 CAÙC TÖØ VIEÁT TAÉT TAØI LIEÄU THAM KHAÛO LÔØI NOÙI ÑAÀU ---------------o0o--------------- Trong nhöõng naêm cuoái theá kyû XX, Ngaønh Vieãn thoâng treân theá giôùi ñaõ coù nhöõng böôùc phaùt trieån vöôït baäc. Noù ñaõ taùc ñoäng saâu saéc ñeán maïng Vieãn thoâng Vieät Nam, haøng loïat coâng ngheä tieân tieán ñaõ ñöôïc ñöa vaøo öùng duïng khai thaùc, mang laïi hieäu quaû thieát thöïc.

Töøng böôùc ñöa maïng Vieãn thoâng Vieät Nam ngang taàm theá giôùi. Vaø trong thôøi gian gaàn ñaây caùc phöông tieän thoâng tin ñaïi chuùng noùi raát nhieàu ñeán moâ hình kinh teá môùi cuûa theá kyû môùi: “Neàn kinh teá trí thöùc”, neàn kinh teá laáy noái maïng laøm neàn taûng vôùi moïi hoïat ñoäng ñaõ ñöôïc soá hoùa döïa vaøo coâng ngheä thoâng tin hieän ñaïi. Do ñoù vieäc hoïc taäp naâng cao trình ñoä, caäp nhaät kieán thöùc laø ñoøi hoûi caáp thieát ñoái vôùi moïi thaønh vieân trong xaõ hoäi. Laø moät caùn boä kyõ thuaät coâng taùc trong Ngaønh Böu chính – Vieãn thoâng, ñöùng tröôùc nhöõng yeâu caàu treân, baûn thaân toâi ñaõ theo hoïc lôùp ñaøo taïo sau ñaïi hoïc do Tröôøng Ñaïi hoïc Giao Thoâng Vaän Taûi Haø Noäi toå chöùc.

Qua hai naêm hoïc taäp ñöôïc quyù Thaày – Coâ taän tình daïy baûo, baûn thaân toâi ñaõ naâng cao ñöôïc trình ñoä veà moïi maët ñaëc bieät laø trong lónh vöïc Ñieän töû – Vieãn thoâng. Trong quaù trình hoïc taäp, ñöôïc söï höôùng daãn cuûa quyù Thaày – Coâ, toâi ñaõ choïn ñeà taøi “COÂNG NGHEÄ GHEÙP KEÂNH QUANG THEO BÖÔÙC SOÙNG WDM” ñeå ñi saâu nghieân cöùu vaø laøm Luaän vaên toát nghieäp. Ñaây laø ñeà taøi ñaõ ñöôïc caùc nöôùc phaùt trieån taäp trung nghieân cöùu vaø ñöa vaøo öùng duïng töø nhieàu naêm qua. Tuy nhieân, taïi Vieät Nam lónh vöïc naøy coøn töông ñoái môùi, coäng vôùi khaû naêng nghieân cöùu, tìm hieåu cuûa baûn thaân coù giôùi haïn, do ñoù Luaän vaên chæ ñaït ñöôïc möùc ñoä nhaát ñònh.

Raát mong quyù Thaày – Coâ vaø caùc baïn thoâng caûm. Xin chaân thaønh caûm ôn quyù Thaày – Coâ cuûa Tröôøng Ñaïi hoïc Giao Thoâng Vaän Taûi Haø Noäi vaø ñaëc bieät laø Thaày Traàn Quoác Thònh ñaõ taän tình giuùp ñôõ baûn thaân toâi hoøan thaønh toát chöông trình hoïc vaø Luaän vaên toát nghieäp.
