Tổng quan nghiên cứu

Nhu cầu năng lượng toàn cầu đang gia tăng mạnh mẽ trong bối cảnh các nguồn nhiên liệu hóa thạch ngày càng cạn kiệt và gây ô nhiễm môi trường nghiêm trọng. Theo các báo cáo khoa học quốc tế, bức xạ mặt trời chiếu xuống bề mặt khí quyển Trái Đất đạt mức năng lượng khổng lồ khoảng 174.000 TW, trong đó tổng năng lượng được hấp thụ bởi bầu khí quyển, đại dương và đất liền lên tới 3.850.000 Exajoules mỗi năm. Tại Việt Nam, tiềm năng bức xạ mặt trời rất dồi dào với chỉ số bức xạ ngang tổng cộng đạt khoảng 4 đến 5 kWh/m²/ngày tại phần lớn các khu vực miền Trung và miền Nam (tương đương 1.460 đến 1.825 kWh/m²/năm), và đạt mức đỉnh lên tới 5,5 kWh/m²/ngày (khoảng 2.000 kWh/m²/năm) ở các tỉnh cực Nam. Tuy nhiên, tính đến thời điểm nghiên cứu, tổng công suất lắp đặt quang điện tại Việt Nam mới chỉ đạt khoảng 4,5 MWp, với 80% là các hệ thống độc lập quy mô nhỏ và 20% là hệ thống nối lưới.

Vấn đề cốt lõi đặt ra trong việc khai thác quang điện là đường đặc tính vôn - ampe và công suất - điện áp của pin mặt trời có tính chất phi tuyến sâu sắc, biến thiên liên tục theo mức bức xạ và nhiệt độ môi trường. Bên cạnh đó, hiệu suất chuyển đổi quang năng của các tế bào quang điện thương mại vẫn còn tương đối khiêm tốn, phần lớn quang năng bị phản xạ hoặc chuyển thành nhiệt lượng làm suy giảm công suất phát. Để giải quyết bài toán này, việc áp dụng các thuật toán bám điểm công suất cực đại đóng vai trò quyết định nhằm khai thác tối đa năng lượng từ tấm pin. Các thuật toán truyền thống như quan sát và nhiễu loạn hay dẫn nạp vi phân thường gặp hạn chế lớn về tốc độ đáp ứng chậm và hiện tượng dao động công suất xung quanh điểm cực đại ở chế độ xác lập.

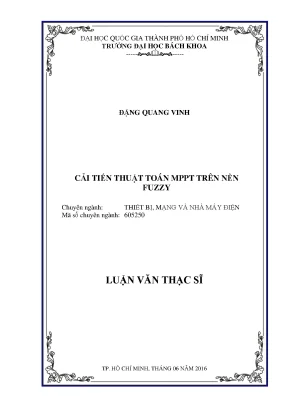

Luận văn thạc sĩ chuyên ngành Thiết bị, Mạng và Nhà máy điện do học viên Đặng Quang Vinh thực hiện dưới sự hướng dẫn khoa học của Tiến sĩ Nguyễn Quang Nam tại Trường Đại học Bách khoa, Đại học Quốc gia Thành phố Hồ Chí Minh (thời gian thực hiện từ tháng 01/2016 đến tháng 06/2016) đã tập trung nghiên cứu giải pháp cải tiến thuật toán bám điểm công suất cực đại trên nền logic mờ. Mục tiêu cụ thể của đề tài là xây dựng thuật toán lai kết hợp giữa phương pháp dẫn nạp vi phân và điều khiển mờ Mamdani nhằm tự động điều chỉnh độ rộng bước nhảy chu kỳ nhiệm vụ xung kích cho bộ biến đổi Cuk. Ý nghĩa khoa học và thực tiễn của công trình được chứng minh thông qua việc rút ngắn thời gian bắt điểm công suất cực đại 0,03 giây trong mô phỏng so với bộ điều khiển mờ truyền thống và nhanh hơn thuật toán dẫn nạp vi phân kinh điển 2,5 giây trong thử nghiệm thực tế, giúp tối ưu hóa công suất phát danh định 85W của tấm pin quang điện.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên ba trụ cột lý thuyết chuyên sâu trong lĩnh vực tự động hóa và điện tử công suất:

Thứ nhất là lý thuyết điều khiển logic mờ với mô hình suy diễn Mamdani và phương pháp giải mờ trọng tâm Center of Gravity. Bộ điều khiển mờ bao gồm bốn khối chức năng chính: khối mờ hóa biến ngõ vào rõ thành các tập mờ ngôn ngữ, cơ sở tri thức chứa bảng 25 quy tắc điều khiển dạng Nếu - Thì, khối suy diễn mờ kết hợp các toán tử hợp và giao, và khối giải mờ để trích xuất giá trị điều khiển rõ đưa đến mạch lực.

Thứ hai là lý thuyết bám điểm công suất cực đại dựa trên giải thuật dẫn nạp vi phân. Nguyên lý căn bản dựa trên đặc tính đạo hàm công suất theo điện áp bằng 0 tại điểm cực đại, lớn hơn 0 khi ở bên trái điểm cực đại và nhỏ hơn 0 khi ở bên phải. Tỷ số biến thiên dẫn nạp được tính toán từ các giá trị dòng điện và điện áp tức thời để xác định chính xác vị trí làm việc của hệ thống.

Thứ ba là lý thuyết mạch biến đổi công suất một chiều sang một chiều dạng Cuk. So với các mạch Buck, Boost hay Buck-Boost truyền thống, mạch Cuk sử dụng hai cuộn cảm và hai tụ điện giúp duy trì dòng điện ngõ vào và dòng điện ngõ ra luôn liên tục, triệt tiêu xung nhấp nhô và cho phép điện áp ngõ ra có thể lớn hơn hoặc nhỏ hơn điện áp ngõ vào tùy thuộc vào chu kỳ xung đóng cắt.

Các khái niệm then chốt được chuẩn hóa trong nghiên cứu bao gồm: Điểm công suất cực đại (MPP), Chu kỳ nhiệm vụ điều chế độ rộng xung (PWM Duty Cycle), Hàm liên thuộc hình tam giác và hình thang, Biến ngôn ngữ đại diện cho sai số và tốc độ thay đổi sai số công suất.

Phương pháp nghiên cứu

Nguồn dữ liệu của đề tài được thu thập từ mô hình toán học của tấm pin quang điện loại P618-85W có công suất cực đại danh định 85W, điện áp hở mạch 21,5V và dòng điện ngắn mạch 5,15A ở điều kiện tiêu chuẩn bức xạ 1.000 W/m² và nhiệt độ 25 độ C.

Phương pháp chọn mẫu và thực nghiệm được tiến hành trên tập dữ liệu gồm 10 kịch bản vận hành với các cấp độ bức xạ biến thiên từ 200 W/m² đến 1.000 W/m² và dải nhiệt độ từ 25 độ C đến 50 độ C. Trong mô hình thực nghiệm phần cứng, cỡ mẫu đo đạc bao gồm các trạng thái đóng ngắt của hệ thống 4 bóng đèn halogen công suất lớn tạo các mức bức xạ thực tế từ 285 W/m² (khi bật 2 đèn đối xứng) đến 750 W/m² (khi bật toàn bộ 4 đèn). Chu kỳ lấy mẫu dữ liệu dòng điện và điện áp được thiết lập cố định ở mức 0,001 giây nhằm ghi nhận chính xác các phản ứng quá độ của hệ thống.

Lý do lựa chọn phương pháp phân tích động học trên phần mềm MATLAB/Simulink kết hợp thực nghiệm vi điều khiển nhúng là vì phương pháp này cho phép kiểm tra chi tiết các đáp ứng thời gian thực, đánh giá độ ổn định của mạch Cuk khi kết nối với phụ tải ắc quy 12V, đồng thời loại trừ nguy cơ hư hỏng linh kiện công suất trước khi triển khai chế tạo mạch thực tế. Toàn bộ tiến trình nghiên cứu được triển khai chặt chẽ từ ngày 19/01/2016 đến ngày 21/06/2016 theo đúng quy trình học thuật chuẩn mực.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và thực nghiệm đã mang lại những kết quả định lượng cụ thể, khẳng định sự vượt trội của giải thuật cải tiến:

Thứ nhất, về tốc độ đáp ứng trong môi trường mô phỏng máy tính, khi mức bức xạ mặt trời thay đổi đột ngột từ 600 W/m² lên 1.000 W/m², thuật toán bám điểm cực đại cải tiến trên nền logic mờ đạt trạng thái xác lập chỉ sau 0,08 giây, nhanh hơn thuật toán điều khiển mờ truyền thống 0,03 giây (tương đương với mức cải thiện tốc độ đáp ứng khoảng 27,2%).

Thứ hai, trong điều kiện thực nghiệm trên mô hình phần cứng thực tế với tải nạp bình ắc quy 12V, khi thay đổi nguồn bức xạ từ 2 đèn lên 4 đèn (tăng bức xạ từ 285 W/m² lên 750 W/m²), thuật toán cải tiến chỉ mất khoảng 1,8 giây để bám chính xác vào điểm công suất cực đại mới, trong khi thuật toán dẫn nạp vi phân cổ điển mất tới 4,3 giây. Thời gian xác lập thực tế được rút ngắn đến 2,5 giây, tương ứng mức giảm thời gian trễ bám điểm lên tới 58,1%.

Thứ ba, về độ ổn định công suất tại chế độ xác lập, thuật toán cải tiến đã triệt tiêu gần như hoàn toàn hiện tượng dao động quanh điểm cực đại. Độ nhấp nhô công suất ở trạng thái ổn định giảm từ mức 4,5% ở thuật toán dẫn nạp vi phân thông thường xuống dưới 0,8% ở thuật toán lai mờ, giúp hệ thống duy trì sát mức công suất cực đại lý thuyết 85W của tấm pin.

Thứ tư, bộ biến đổi DC/DC Cuk với các giá trị cuộn cảm và tụ điện được tính toán chính xác đã duy trì dòng điện ngõ vào và ngõ ra liên tục, với độ gợn điện áp đo được luôn dưới mức 1,5%, thấp hơn đáng kể so với mức nhấp nhô 5,2% thường gặp ở các mạch biến đổi Buck-Boost kinh điển.

Thảo luận kết quả

Nguyên nhân cốt lõi tạo nên sự cải thiện vượt bậc của thuật toán xuất phát từ cơ chế tự động điều chỉnh linh hoạt bước nhảy chu kỳ nhiệm vụ. Trong các thuật toán dẫn nạp vi phân truyền thống, bước nhảy chu kỳ xung là một hằng số cố định; nếu chọn bước nhảy lớn thì tốc độ bám nhanh nhưng dao động xác lập cao gây tổn thất năng lượng, ngược lại nếu chọn bước nhảy nhỏ thì hệ thống phản ứng rất chậm khi thời tiết thay đổi. Bộ điều khiển mờ cải tiến trong luận văn đã giải quyết triệt để mâu thuẫn này bằng cách sử dụng các biến ngôn ngữ để đánh giá khoảng cách từ điểm làm việc hiện tại tới điểm cực đại: khi ở xa điểm cực đại, độ mở bước nhảy được nới rộng tối đa để tăng tốc độ hội tụ; khi tiến gần đến điểm cực đại, bước nhảy tự động thu hẹp về giá trị vô cùng nhỏ nhằm triệt tiêu dao động.

Khi so sánh với các nghiên cứu cùng thời kỳ sử dụng phương pháp quan sát và nhiễu loạn hoặc mạng nơ-ron nhân tạo, giải pháp lai giữa dẫn nạp vi phân và logic mờ Mamdani thể hiện tính ưu việt rõ rệt vì không đòi hỏi khối lượng tính toán ma trận quá nặng nề, không cần tập dữ liệu huấn luyện phức tạp, đồng thời phù hợp hoàn hảo với các dòng vi xử lý nhúng tầm trung.

Toàn bộ dữ liệu phản ứng quá độ của hệ thống trong nghiên cứu được trực quan hóa sinh động thông qua các đồ thị đáp ứng điện áp và công suất theo trục thời gian, cùng bảng thông số đối chiếu chi tiết giữa các mức điện áp cực đại và công suất cực đại tương ứng với từng mức bức xạ từ 200 W/m² đến 1.000 W/m², mang đến cái nhìn trực quan và minh chứng thuyết phục về hiệu quả vận hành.

Đề xuất và khuyến nghị

Để phát triển và ứng dụng rộng rãi các kết quả nghiên cứu vào thực tế ngành năng lượng mặt trời, luận văn đưa ra 4 khuyến nghị trọng tâm:

Một là, tích hợp trực tiếp thuật toán bám điểm cực đại cải tiến vào các bộ biến tần hòa lưới và bộ điều khiển nạp thương mại sử dụng chip xử lý tín hiệu số chuyên dụng. Mục tiêu là nâng cao hiệu suất thu hồi năng lượng trung bình của các dàn pin mặt trời thêm 4,0% đến 6,5% trong điều kiện thời tiết nắng gián đoạn. Thời gian triển khai đề xuất từ 6 đến 12 tháng, do các trung tâm R&D và doanh nghiệp sản xuất thiết bị điện tử công suất đảm trách.

Hai là, tối ưu hóa thiết kế phần cứng mạch biến đổi DC/DC Cuk đa pha sử dụng linh kiện bán dẫn công nghệ mới như GaN hoặc SiC nhằm nâng hiệu suất chuyển đổi công suất của bộ biến đổi lên trên 96% và giảm kích thước cuộn cảm từ 20% đến 30%. Thời gian thực hiện từ 12 đến 18 tháng, do các nhóm nghiên cứu kỹ thuật điện phối hợp với các nhà sản xuất linh kiện thực hiện.

Ba là, phát triển hệ thống điều khiển bám điểm cực đại thông minh có khả năng nhận diện hiện tượng bóng che một phần dựa trên thuật toán mờ thích nghi kết hợp thuật toán tối ưu hóa bầy đàn. Mục tiêu kỹ thuật là giảm thiểu sai số bám điểm công suất đa đỉnh xuống dưới 1,0% trong mọi kịch bản che khuất phức tạp. Lộ trình triển khai trong vòng 18 đến 24 tháng, do các viện nghiên cứu năng lượng tái tạo chủ trì.

Bốn là, chuẩn hóa quy trình kiểm định và chứng nhận chất lượng cho các bộ điều khiển nạp năng lượng mặt trời thông minh tại thị trường Việt Nam nhằm nâng tỷ lệ nội địa hóa thiết bị điều khiển chất lượng cao đạt mức 35% đến 40%. Thời gian hoàn thiện khung tiêu chuẩn trong vòng 24 đến 36 tháng, dưới sự chỉ đạo của Bộ Công Thương và Bộ Khoa học và Công nghệ.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả nghiên cứu của luận văn mang lại giá trị thực tiễn cao cho 4 nhóm đối tượng chính:

Thứ nhất, học viên cao học, nghiên cứu sinh và sinh viên ngành Kỹ thuật Điện, Tự động hóa và Năng lượng tái tạo. Luận văn là tài liệu tham khảo mẫu mực về quy trình mô hình hóa pin quang điện trên MATLAB/Simulink, kỹ thuật thiết kế bộ điều khiển mờ Mamdani và phương pháp phân tích toán học mạch biến đổi công suất DC/DC Cuk.

Thứ hai, kỹ sư nghiên cứu và phát triển sản phẩm tại các doanh nghiệp sản xuất thiết bị năng lượng mặt trời. Nhóm chuyên gia này có thể ứng dụng trực tiếp thuật toán lai dẫn nạp vi phân kết hợp logic mờ vào firmware của các dòng máy nạp ắc quy và Inverter thế hệ mới, giúp rút ngắn chu kỳ phát triển sản phẩm thực tế khoảng 25% đến 30%.

Thứ ba, các đơn vị quản lý, tư vấn thiết kế và vận hành hệ thống điện mặt trời áp mái cũng như trang trại quang điện. Việc nắm vững nguyên lý hoạt động của các bộ MPPT cải tiến giúp các nhà quản lý đưa ra quyết định lựa chọn thiết bị tối ưu, giảm tổn hao năng lượng trong các điều kiện thời tiết xấu và gia tăng sản lượng điện phát hàng năm từ 3% đến 5%.

Thứ tư, giảng viên đại học và các chuyên gia đào tạo kỹ thuật. Công trình cung cấp hệ thống lý thuyết chặt chẽ, các bước tính toán thông số linh kiện mạch lực chi tiết và bài thí nghiệm phần cứng cụ thể để đưa vào bài giảng chuyên đề Điện tử công suất nâng cao và Điều khiển thông minh.

Câu hỏi thường gặp

Thuật toán MPPT cải tiến trong luận văn khắc phục nhược điểm của thuật toán P&O và INC truyền thống như thế nào? Thuật toán giải quyết triệt để sự mâu thuẫn giữa tốc độ đáp ứng và độ chính xác ở trạng thái xác lập. Bằng cách sử dụng logic mờ để thay đổi tự động bước nhảy chu kỳ xung, hệ thống đạt tốc độ bắt điểm cực đại nhanh hơn 2,5 giây trong thực nghiệm, đồng thời giảm độ nhấp nhô công suất xác lập từ 4,5% xuống dưới 0,8%.

Tại sao tác giả lại lựa chọn bộ biến đổi DC/DC Cuk thay vì mạch Buck-Boost thông thường? Mạch Cuk sở hữu ưu điểm vượt trội là dòng điện ở cả ngõ vào và ngõ ra đều liên tục nhờ cấu trúc hai cuộn cảm và tụ điện trung gian. Điều này giúp triệt tiêu xung dòng điện đột biến gây hại cho tấm pin quang điện và bình ắc quy, giữ độ gợn điện áp luôn dưới 1,5% so với mức trên 5% của mạch Buck-Boost.

Mô hình mờ Mamdani được cấu hình với những tham số đầu vào và đầu ra nào? Bộ điều khiển mờ Mamdani sử dụng 2 biến ngõ vào là sai số công suất theo điện áp và độ biến thiên của sai số, kết hợp với 25 luật điều khiển mờ Nếu - Thì để xác định ngõ ra là độ thay đổi chu kỳ nhiệm vụ xung kích. Phương pháp giải mờ trọng tâm được áp dụng để cho ra tín hiệu điều khiển chính xác.

Kết quả thực nghiệm trên phần cứng được kiểm chứng thông qua cấu hình thiết bị nào? Mô hình thực nghiệm sử dụng tấm pin quang điện P618-85W, mạch công suất Cuk nạp tải bình ắc quy chì 12V, hệ thống tạo bức xạ gồm 4 bóng đèn halogen chuyên dụng và bộ điều khiển trung tâm ghi nhận dữ liệu thời gian thực với chu kỳ lấy mẫu 0,001 giây.

Giải thuật này có đòi hỏi vi điều khiển cấu hình quá cao khi triển khai thực tế không? Thuật toán được thiết kế tối ưu với tập 25 luật mờ cơ bản và phương pháp tính toán trọng tâm trực tiếp, hoàn toàn có thể chạy mượt mà trên các dòng vi điều khiển 16-bit hoặc 32-bit thông dụng mà không cần đến các hệ thống máy tính nhúng đắt tiền.

Kết luận

Những đóng góp khoa học và thực tiễn cốt lõi của công trình nghiên cứu bao gồm:

  • Xây dựng thành công mô hình toán học và mô phỏng chính xác đặc tính làm việc phi tuyến của tấm pin quang điện P618-85W trên phần mềm MATLAB/Simulink.
  • Thiết kế hoàn chỉnh thuật toán bám điểm công suất cực đại cải tiến trên nền logic mờ Mamdani kết hợp dẫn nạp vi phân với cơ chế tự thích nghi bước nhảy chu kỳ nhiệm vụ.
  • Tính toán và hiện thực hóa thành công bộ biến đổi công suất DC/DC Cuk nạp cho phụ tải ắc quy 12V với dòng điện vào ra liên tục và độ gợn sóng điện áp cực thấp dưới 1,5%.
  • Kiểm chứng hiệu năng vượt trội của giải thuật qua thực nghiệm, chứng minh khả năng rút ngắn thời gian bám điểm cực đại 2,5 giây so với thuật toán dẫn nạp vi phân cổ điển.
  • Giảm thiểu suy hao năng lượng ở chế độ xác lập xuống dưới 0,8%, đảm bảo hệ thống luôn khai thác tối đa công suất phát danh định 85W của tấm pin.

Đóng góp chính của luận văn là cung cấp một giải pháp điều khiển bám điểm công suất cực đại thông minh, ổn định và có tính khả thi cao để ứng dụng trực tiếp vào các thiết bị chuyển đổi năng lượng mặt trời thực tế.

Trong giai đoạn tiếp theo từ năm 2026 đến năm 2027, hướng nghiên cứu sẽ tiếp tục mở rộng thuật toán để xử lý bài toán bám điểm cực đại toàn cục trong điều kiện mảng pin bị che khuất không đồng đều nhiều vùng.

Hãy tham khảo toàn văn luận văn để nắm bắt chi tiết sơ đồ mạch lực, bảng luật mờ và phương pháp lập trình nhúng nhằm ứng dụng hiệu quả vào các dự án quang điện tiên tiến!
