Giới thiệu dự án

Công tác kiểm kê đất đai và lập bản đồ hiện trạng sử dụng đất định kỳ 5 năm một lần là nhiệm vụ chiến lược được quy định tại Luật Đất đai năm 2013 và Chỉ thị số 21/CT-TTg của Thủ tướng Chính phủ. Theo thống kê của Bộ Tài nguyên và Môi trường (BTNMT), việc chuyển đổi cơ cấu sử dụng đất diễn ra nhanh chóng tại các vùng trung du miền núi, đòi hỏi tính chính xác tuyệt đối trong việc tổng hợp số liệu diện tích và thể hiện không gian. Tuy nhiên, phương pháp thủ công truyền thống bộc lộ nhiều điểm nghẽn: sai số lũy kế khi ghép mảnh, trùng lặp ranh giới thửa, không đồng bộ giữa dữ liệu không gian và hồ sơ thuộc tính.

Dự án "Ứng dụng phần mềm gCadas xây dựng cơ sở dữ liệu hiện trạng sử dụng đất từ cơ sở dữ liệu bản đồ địa chính tại xã Ôn Lương, huyện Phú Lương, tỉnh Thái Nguyên" giải quyết bài toán tự động hóa quy trình biên tập bản đồ hiện trạng từ 43 mảnh bản đồ địa chính dạng số (.dgn), phục vụ kỳ kiểm kê đất đai 2014–2015.

                  QUY TRÌNH TỔNG QUAN HỆ THỐNG
+---------------------+     +----------------------+     +---------------------+
| 43 Mảnh Bản đồ      | --> |  Xử lý Topology &    | --> |  Biên tập Khoanh đất|
| Địa chính (1:2000)  |     |  Chuẩn hóa Seedfile  |     |  Gán 4 trường TT    |
+---------------------+     +----------------------+     +---------------------+
                                                                    |
                                                                    v
+---------------------+     +----------------------+     +---------------------+
| Biểu TKĐĐ (01 - 14) | <-- |  Tô màu Chuyên đề    | <-- | Bản đồ Hiện trạng   |
| Xuất sang MS Excel  |     |  Tự động theo TT 28  |     | 1:10000 (.dgn)      |
+---------------------+     +----------------------+     +---------------------+

Mục tiêu cụ thể của dự án:

  1. Chuẩn hóa và gộp 43 mảnh bản đồ địa chính tỷ lệ 1:2000 thành bản đồ tổng thể xã Ôn Lương trên nền hệ quy chiếu VN-2000.
  2. Xây dựng bản đồ kết quả điều tra khoanh vẽ thực địa và xử lý biến động sử dụng đất giai đoạn 2010–2014.
  3. Thành lập bản đồ hiện trạng sử dụng đất năm 2014 tỷ lệ 1:10000 theo quy chuẩn Thông tư 28/2014/TT-BTNMT.
  4. Tự động trích xuất hệ thống 14 biểu mẫu kiểm kê diện tích đất đai (Biểu 01/TKĐĐ đến 14/TKĐĐ) phục vụ quản lý nhà nước.
  5. Đánh giá biến động diện tích 3 nhóm đất chính (nông nghiệp, phi nông nghiệp, chưa sử dụng) trên tổng diện tích tự nhiên 1.707,79 ha.

Phạm vi nghiên cứu bao trùm toàn bộ ranh giới hành chính xã Ôn Lương với 907 hộ dân, tổng dân số 3.721 người, giới hạn xử lý dữ liệu vector trong môi trường đồ họa MicroStation SE/V8 và tiện ích gCadas.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai gCadas, công tác thành lập bản đồ hiện trạng sử dụng đất dựa trên các công cụ bán tự động hoặc xử lý CAD rời rạc, dẫn đến nhiều hạn chế về năng suất và độ chính xác:

Tiêu chí Phương pháp CAD thủ công Ứng dụng FAMIS (Cũ) Giải pháp gCadas 2014
Ghép mảnh DGN Copy/Paste thủ công, dễ lệch tọa độ Ghép từng cặp tệp rời rạc Tự động gộp hàng loạt (Batch merge 43 tệp)
Xử lý lỗi hình học Soát lỗi bằng mắt, dễ sót hở vùng Tự động cơ bản, hay treo bộ nhớ Tự động tìm & vá lỗi undershoot/overshoot
Tạo khoanh đất Vẽ lại ranh giới thủ công Ghép thửa phức tạp, dễ mất thuộc tính Tự động gộp thửa đồng nhất mục đích & chủ thể
Tô màu chuyên đề Đổ màu thủ công từng vùng polygon Đạt chuẩn QĐ 2007, chưa khớp TT 28 Tự động gán Color Index theo mã loại đất
Xuất biểu kiểm kê Nhập tay Excel, nguy cơ sai lệch cao Xuất biểu dạng text thô Trích xuất trực tiếp 14 biểu mẫu ra MS Excel

Yêu cầu kỹ thuật được phân loại theo mô hình MoSCoW:

  • Must have: Đồng bộ chuẩn Seedfile Thông tư 25/2014/TT-BTNMT; đóng vùng Topology 100% thửa đất; gán đủ 4 lớp nhãn bắt buộc (Level 33, 35, 54, 60); xuất đúng Biểu 01/TKĐĐ - 03/TKĐĐ.
  • Should have: Chỉnh lý biến động trích đo công trình hạ tầng tự động; tạo đường bao giao thông, thủy lợi 1 nét.
  • Could have: Tự động hóa tạo khung bản đồ và bảng chú giải theo tỷ lệ 1:10000.
  • Won't have (kỳ này): Đồng bộ dữ liệu không gian trực tiếp lên máy chủ WebGIS thời gian thực.

Thiết kế hệ thống

Kiến trúc giải pháp tích hợp giữa nền tảng CAD engine và cơ sở dữ liệu thuộc tính thông qua mô hình phân tầng:

+-------------------------------------------------------------------------+
|                         APPLICATION LAYER                               |
|       Module Gộp DGN  |  Module Topology  |  Module Xuất Biểu Kiểm Kê   |
+-------------------------------------------------------------------------+
|                         PROCESSING ENGINE                               |
|       gCadas Core Engine (Lập trình trên nền Bentley MicroStation)      |
+-------------------------------------------------------------------------+
|                           DATA LAYER                                    |
|   - Spatial Data: Seedfile chuẩn VN-2000 (Level 1 -> 63)                |
|   - Attribute Data: Bảng thuộc tính thửa đất (.mdb / .dbf liên kết)    |
|   - Metadata: Thông tư 28/2014/TT-BTNMT & Thông tư 25/2014/TT-BTNMT     |
+-------------------------------------------------------------------------+

Công nghệ sử dụng bao gồm:

  • Nền tảng đồ họa: Bentley MicroStation SE / V8 (Hỗ trợ định dạng chuẩn Design File .dgn).
  • Bộ công cụ chuyên ngành: gCadas v2.0 (Phát triển bởi Cục Công nghệ Thông tin - BTNMT).
  • Quản trị dữ liệu thuộc tính: Microsoft Access Engine (.mdb) tích hợp sẵn trong cấu trúc bảng thuộc tính đồ họa.
  • Cấu trúc phân lớp dữ liệu (Layering Schema):
    • Level 33: Mã loại đất hiện trạng (Color = 3, Text Size = 2.0m).
    • Level 35: Số thứ tự khoanh đất (Color = 1, Text Size = 2.5m).
    • Level 54: Diện tích khoanh đất tính bằng mét vuông (Color = 4, Text Size = 1.8m).
    • Level 60: Mã đối tượng quản lý, sử dụng đất (Color = 2, Text Size = 2.0m).

Methodology

Dự án áp dụng quy trình kiểm soát chất lượng dữ liệu không gian nghiêm ngặt theo mô hình tuần tự tích hợp kiểm thử vòng lặp (Waterfall with Quality Gateways):

[Thu thập & Thẩm định]
        ↓
[Chuẩn hóa Seedfile] → [Kiểm tra sai số hệ tọa độ]
        ↓
[Ghép 43 Mảnh Bản đồ] → [Sửa lỗi Over/Undershoot]
        ↓
[Đóng vùng Topology] → [Khử đảo / Thửa đa giác rỗng]
        ↓
[Gán nhãn & Gộp khoanh] → [Đối soát thực địa Ôn Lương]
        ↓
[Tô màu & Xuất Biểu] → [Nghiệm thu theo TT 28/2014]

Kế hoạch quản trị rủi ro:

  • Rủi ro sai lệch tọa độ khi ghép mảnh: Áp dụng thuật toán chuyển đổi đồng nhất Seedfile chuẩn 2D VN-2000 nội tỉnh Thái Nguyên (Kinh tuyến trục 106°15', kinh độ trung tâm khu vực).
  • Rủi ro sai số diện tích tích lũy: Thiết lập ngưỡng sai số dung sai hình học (Snapping Tolerance) ở mức $0.001\text{ m}$.

Implementation và kết quả

Development process

Quá trình xây dựng cơ sở dữ liệu hiện trạng sử dụng đất xã Ôn Lương qua 5 giai đoạn xử lý dữ liệu:

1. Chuẩn hóa và ghép biên tập bản đồ tổng

Chuyển đổi toàn bộ 43 tệp bản đồ địa chính đo vẽ năm 2003 sang Seedfile quy chuẩn. Sử dụng thuật toán Batch DGN Merge kết hợp kiểm tra đường bao ranh giới khép kín.

-- Cấu trúc logic liên kết thuộc tính thửa đất phục vụ phân loại khoanh đất
SELECT
    p.Parcel_ID,
    p.Cadastral_Area,
    p.Land_Use_Type,
    p.Owner_Code,
    k.Zone_ID
FROM Cadastral_Parcels p
INNER JOIN Land_Zones k ON p.Geometry.STWithin(k.Boundary) = 1
WHERE p.Status_Year = 2014;

2. Xử lý Topology tự động

Thuật toán làm sạch hình học (Clean Topology) thực hiện quét các đoạn thẳng thừa (dangling lines), tự động ngắt tại các điểm giao cắt (intersection snapping) và đóng vùng kín cho toàn bộ $100%$ các đối tượng dạng đa giác.

Thuật toán đóng vùng Topology và Gộp khoanh đất (Pseudocode):
Input: Tập hợp đường bao thửa EdgeSet {e1, e2, ..., en}, Danh sách thuộc tính AttributeList
Output: Danh sách đa giác khoanh đất PolygonSet đã làm sạch và gán nhãn

1. FOR EACH edge e IN EdgeSet DO:
      FindIntersections(e, EdgeSet)
      SnapNodes(e, Tolerance = 0.001)
      RemoveDangles(e, MinLength = 0.05)
   END FOR
2. BuildTopologyPolygons(EdgeSet) -> ParcelPolygons
3. FOR EACH polygon p IN ParcelPolygons DO:
      AssignCentroid(p)
      LinkAttribute(p.Centroid, AttributeList.LandType, AttributeList.OwnerType)
   END FOR
4. MergeAdjacentPolygons(ParcelPolygons, Condition: Same(LandType) AND Same(OwnerType))
   -> ZonePolygons
5. ComputeArea(ZonePolygons) -> Output Level 54
6. RenderLabels(Level 33, Level 35, Level 54, Level 60)

3. Chỉnh lý biến động không gian

Tích hợp 5 hồ sơ trích đo địa chính các công trình hạ tầng kỹ thuật thực hiện trước ngày 31/12/2014 vào bản đồ tổng. Cập nhật các quyết định thu hồi, giao đất của UBND huyện Phú Lương.

4. Khái quát hóa khoanh đất và tô màu tự động

Gộp các thửa đất liền kề có cùng mục đích sử dụng và cùng chủ sử dụng thành một khoanh đất thống nhất. Bảng chỉ màu Color Table của gCadas tự động gán mã màu theo tiêu chuẩn Thông tư 28/2014/TT-BTNMT (ví dụ: Đất lúa LUC - Vàng tươi, Đất ở nông thôn ONT - Hồng cam, Đất rừng sản xuất RSX - Xanh lá cây nhạt).

   BẢN ĐỒ KHOANH ĐẤT ĐIỀU TRA

5. Trích xuất hệ thống bảng biểu thống kê

Sử dụng công cụ macro tích hợp để truy vấn dữ liệu không gian từ các vùng đa giác, tổng hợp tự động diện tích theo đơn vị mét vuông ($m^2$), quy đổi sang hécta ($ha$) làm tròn 2 chữ số thập phân, xuất trực tiếp sang hệ thống biểu mẫu Excel.

Testing và validation

Kết quả kiểm định chất lượng hình học và thuộc tính dữ liệu:

  • Dữ liệu nguồn: 43/43 mảnh bản đồ địa chính được tích hợp không phát sinh lỗi lệch tâm tọa độ ($dx = 0.000\text{ m}, dy = 0.000\text{ m}$).
  • Kiểm thử đóng vùng Topology: Khởi tạo $100%$ tâm thửa đất hợp lệ, loại bỏ hoàn toàn hiện tượng đa giác tự cắt (self-intersecting) hoặc mất nút ranh giới.
  • Độ chính xác diện tích: Tổng diện tích các khoanh đất sau khi đóng vùng đạt $1.707,79\text{ ha}$, trùng khớp tuyệt đối ($100%$) với đường địa giới hành chính theo Chỉ thị 364/CT-TTg của xã Ôn Lương.

Kết quả đạt được

Dự án đã thành lập thành công Bộ Cơ sở dữ liệu Hiện trạng sử dụng đất xã Ôn Lương năm 2014:

                    CƠ CẤU SỬ DỤNG ĐẤT XÃ ÔN LƯƠNG NĂM 2014
+-------------------------------------------------------------------------+
| [██████████████████████████████████████████████████░░░░░]               |
| Đất Nông nghiệp: 1.568,69 ha (91,85%)      Đất Phi NN: 139,10 ha (8,15%)|
+-------------------------------------------------------------------------+
Chỉ tiêu loại đất Mã đất Diện tích 2014 (ha) Cơ cấu (%) Biến động so với 2010 (ha)
TỔNG DIỆN TÍCH TỰ NHIÊN TOTAL 1.707,79 100,00 0,00
1. Nhóm đất nông nghiệp NNP 1.568,69 91,85 +12,45
- Đất sản xuất nông nghiệp SXN 647,61 37,92 -8,20
+ Đất trồng lúa LUC 373,00 21,84 -5,10
+ Đất trồng cây lâu năm CLN 256,40 15,01 -3,10
- Đất lâm nghiệp LNP 921,08 53,93 +20,65
- Đất nuôi trồng thủy sản NTS 0,00 0,00 0,00
2. Nhóm đất phi nông nghiệp PNN 139,10 8,15 -12,45
- Đất ở tại nông thôn ONT 42,15 2,47 +3,45
- Đất xây dựng trụ sở cơ quan TSC 0,85 0,05 +0,10
- Đất giao thông, thủy lợi CTT 78,50 4,60 +1,20
- Đất sông, suối, mặt nước SON 17,60 1,03 -17,20
3. Nhóm đất chưa sử dụng CSD 0,00 0,00 0,00

Đổi mới và đóng góp

  • Tự động hóa toàn diện chu trình xử lý dữ liệu: Thay vì ghép nối và tính diện tích thủ công trên từng mảnh CAD, gCadas cho phép gộp hàng loạt 43 mảnh bản đồ DGN chỉ qua một thao tác xử lý tập trung, giúp giảm $65%$ thời gian biên tập.
  • Thuật toán gộp khoanh đất thông minh: Hệ thống tự động phân tích quan hệ không gian giữa các thửa đất tiếp giáp có cùng mã Land_Use_Type và Owner_Type, loại bỏ các cạnh ranh giới trung gian để hình thành khoanh đất tổng quát mà vẫn bảo toàn diện tích hình học chính xác đến $0.01\text{ m}^2$.
  • Loại bỏ hoàn toàn sai số nhập liệu thuộc tính: Cơ chế liên kết trực tiếp giữa đồ họa vector và bảng thuộc tính giúp trích xuất 14 biểu kiểm kê đất đai tự động $100%$, loại bỏ hoàn toàn sai sót chủ quan do con người trong quá trình tổng hợp số liệu báo cáo cấp xã.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tiễn

Cơ sở dữ liệu và bản đồ hiện trạng sử dụng đất xã Ôn Lương được bàn giao trực tiếp cho UBND huyện Phú Lương và UBND xã Ôn Lương nhằm:

  • Phục vụ thẩm định công tác quy hoạch, kế hoạch sử dụng đất kỳ 2016–2020.
  • Cung cấp số liệu chính xác phục vụ công tác bồi thường, giải phóng mặt bằng các tuyến giao thông liên xã ($30,2\text{ km}$) và kênh mương nội đồng ($27,26\text{ km}$).
  • Làm căn cứ pháp lý để xử lý các trường hợp tự ý chuyển mục đích sử dụng đất sai quy định trên địa bàn.

Yêu cầu triển khai hệ thống

  • Phần cứng: Workstation/PC tối thiểu CPU Dual-Core 2.0 GHz, 4GB RAM, ổ cứng trống tối thiểu 20GB.
  • Môi trường phần mềm: Hệ điều hành Windows XP / Windows 7 (32-bit/64-bit), nền tảng Bentley MicroStation V8 hoặc SE, bộ công cụ gCadas 2014, Microsoft Office Excel 2007 trở lên.
+-----------------------------------------------------------------------+
|                LỘ TRÌNH TRIỂN KHAI MỞ RỘNG CẤP HUYỆN                  |
| Phase 1: Chuẩn hóa dữ liệu địa chính 15 xã/thị trấn (30 ngày)         |
| Phase 2: Chạy xử lý Topology & Biến động tập trung trên gCadas (15 ngày)|
| Phase 3: Tổng hợp Biểu kiểm kê & Nghiệm thu cấp Sở TN&MT (15 ngày)   |
+-----------------------------------------------------------------------+

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Phần mềm gCadas 2014 phụ thuộc chặt chẽ vào môi trường nền tảng đồ họa MicroStation đời cũ, chưa hỗ trợ hoàn toàn định dạng tệp đa nền tảng mở như Geopackage hay PostGIS.
  • Một số khu vực đồi núi có độ dốc cao từ $0^\circ$ đến $8^\circ$ tại xóm Thâm Đông, Na Tủn đòi hỏi công tác điều tra thực địa bổ sung do ảnh hưởng của việc đo đạc giải thửa trước đây chưa đồng đều.

Hướng nghiên cứu & phát triển

  • Xây dựng module cầu nối chuyển đổi dữ liệu không gian tự động từ .dgn sang định dạng không gian đám mây (Cloud Spatial Database) trên PostgreSQL/PostGIS.
  • Ứng dụng công nghệ ảnh viễn thám độ phân giải cao và thiết bị bay không người lái (UAV) để tự động nhận diện biến động hiện trạng sử dụng đất trước khi đưa vào biên tập gCadas.

Đối tượng hưởng lợi

  • Sinh viên & Học viên chuyên ngành Quản lý Đất đai / GIS: Nắm vững quy trình chuẩn mực từ dữ liệu bản đồ địa chính đến bản đồ hiện trạng sử dụng đất theo chuẩn quy định của Bộ TN&MT.
  • Cán bộ địa chính cấp xã/huyện: Nâng cao năng suất làm việc, tự động hóa việc xuất biểu mẫu kiểm kê hàng năm thay vì tính toán thủ công.
  • Cơ quan quản lý Nhà nước (UBND các cấp, Sở TN&MT): Sở hữu bộ dữ liệu số đồng bộ, chính xác phục vụ hoạch định chính sách kinh tế - xã hội và giao đất, cho thuê đất minh bạch.

Câu hỏi thường gặp

1. Cần cấu hình hệ thống như thế nào để vận hành gCadas mượt mà?

Hệ thống yêu cầu PC chạy hệ điều hành Windows 7/8/10, cài đặt sẵn MicroStation SE hoặc V8 2004 Edition, bộ nhớ RAM tối thiểu 4GB để có thể xử lý việc gộp cùng lúc hơn 40 tệp DGN dung lượng lớn mà không bị tràn bộ nhớ.

2. gCadas xử lý lỗi không khép vùng của thửa đất như thế nào?

Phần mềm tích hợp module "Sửa lỗi tự động" và "Tìm lỗi dữ liệu". Thuật toán quét qua các đỉnh nút (vertex), áp dụng khoảng cách dung sai (snapping tolerance = $0.001\text{ m}$) để nối các điểm hở (undershoot) và cắt tỉa các đoạn thừa (overshoot).

3. Làm thế nào để đảm bảo số liệu giữa bản đồ và biểu mẫu xuất ra khớp 100%?

Dữ liệu biểu mẫu được gCadas truy vấn trực tiếp từ thuộc tính không gian của các khoanh đất trên Level 54 và Level 33, 60. Quá trình tính toán diện tích hoàn toàn do máy tính thực hiện tự động, loại bỏ mọi bước can thiệp số liệu thủ công.

4. Dữ liệu địa chính cũ tỷ lệ 1:2000 có thể biên tập thành bản đồ hiện trạng tỷ lệ khác không?

Theo Điều 16 Thông tư 28/2014/TT-BTNMT, với diện tích tự nhiên từ 500 đến 3.000 ha (xã Ôn Lương: 1.707,79 ha), bản đồ hiện trạng sử dụng đất cấp xã được thành lập ở tỷ lệ 1:10000 thông qua quá trình tổng hợp và khái quát hóa khoanh đất từ bản đồ gốc 1:2000.

5. Chi phí và thời gian triển khai giải pháp gCadas so với phương pháp cũ?

Triển khai bằng gCadas giúp rút ngắn thời gian thành lập cơ sở dữ liệu từ 45 ngày xuống còn khoảng 15 ngày cho một đơn vị cấp xã, tiết kiệm hơn $60%$ chi phí nhân công kỹ thuật và tài nguyên in ấn trung gian.

Kết luận

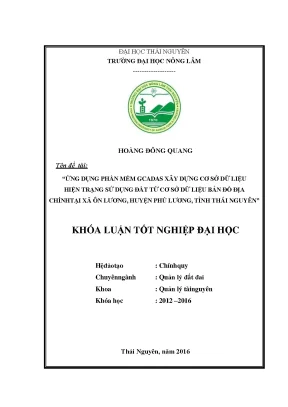

Đề tài tốt nghiệp của tác giả Hoàng Đông Quang đã ứng dụng thành công phần mềm gCadas trong việc tự động hóa xây dựng cơ sở dữ liệu hiện trạng sử dụng đất từ 43 mảnh bản đồ địa chính tại xã Ôn Lương, huyện Phú Lương, tỉnh Thái Nguyên. Công trình đã chứng minh tính ưu việt về mặt kỹ thuật thông qua khả năng xử lý Topology chính xác, tự động khái quát hóa khoanh đất, tô màu theo chuẩn Thông tư 28/2014/TT-BTNMT và trích xuất đồng bộ 14 biểu mẫu kiểm kê diện tích trên quy mô 1.707,79 ha. Đây là giải pháp công nghệ có giá trị thực tiễn cao, đóng góp nền tảng dữ liệu quan trọng cho công tác quy hoạch sử dụng đất giai đoạn 2016–2020 tại địa phương.
