Giới thiệu dự án

Sự bùng nổ của cuộc Cách mạng Công nghiệp lần thứ Tư (Industry 4.0) đã thúc đẩy mạnh mẽ quá trình chuyển đổi số trong mọi lĩnh vực đời sống. Theo các báo cáo phân tích thị trường từ Gartner, Cisco và IDC, số lượng thiết bị kết nối Internet (IoT) toàn cầu tăng trưởng vượt bậc từ 9,1 tỷ thiết bị năm 2013 lên hơn 28,1 tỷ thiết bị vào năm 2020 và hướng tới mốc 50 tỷ thiết bị, mang lại giá trị kinh tế ước tính đạt từ 1,9 đến 14,4 nghìn tỷ USD. Trong bức tranh tổng thể đó, nhà thông minh (Smart Home) nổi lên như một phân hệ ứng dụng cốt lõi, chuyển đổi không gian sống truyền thống thành môi trường tự động hóa, an toàn và tối ưu năng lượng.

Tuy nhiên, việc tiếp cận và triển khai hệ thống nhà thông minh tại các hộ gia đình Việt Nam hiện nay vẫn gặp phải những rào cản lớn:

  • Chi phí triển khai các giải pháp thương mại nhập khẩu (như KNX, Crestron, Control4) quá cao, dao động từ hàng chục đến hàng trăm triệu đồng.
  • Các giải pháp đóng gói sẵn thiếu tính tùy biến, khó mở rộng linh hoạt theo từng phòng chức năng.
  • Nguy cơ mất an toàn do rò rỉ khí gas sinh hoạt (LPG/Methane), chập cháy điện hoặc xâm nhập trái phép thường chỉ được cảnh báo tại chỗ bằng còi hú đơn thuần, thiếu cơ chế truyền tin cảnh báo tức thời đa kênh (Push Notification, Email) từ xa qua Internet.

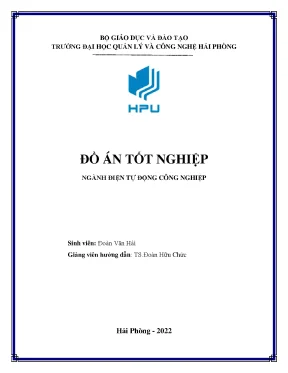

Đồ án tốt nghiệp "Internet kết nối vạn vật, nhà thông minh và một số ứng dụng" do sinh viên Đoàn Văn Hải thực hiện dưới sự hướng dẫn của TS. Đoàn Hữu Chức tại Trường Đại học Quản lý và Công nghệ Hải Phòng (Chuyên ngành Điện Tự động Công nghiệp, 2022) được triển khai nhằm giải quyết triệt để các bài toán thực tiễn trên.

                    HỆ THỐNG SMART HOME IOT PHÂN TÁN
 ┌───────────────────────────────────────────────────────────────────────┐
 │                           Blynk Cloud Server                         │
 └──────────────────▲───────────────────────────────▲────────────────────┘
                    │ (TCP/IP / WPA2 WiFi 2.4GHz)   │
         ┌──────────┴───────────┐       ┌───────────┴──────────┐
         │ NodeMCU ESP8266 (#1) │       │ NodeMCU ESP8266 (#2) │ ... (#N)
         └──────────┬───────────┘       └───────────┬──────────┘
                    │                               │
       ┌────────────┼────────────┐                  │
       ▼            ▼            ▼                  ▼
  [ DHT11 ]    [  MQ-2  ]   [ HC-SR501 ]       [ Relay 5V ] ──> Đèn/Quạt (220VAC)
 (Nhiệt/Ẩm)    (Khí Gas)    (Chuyển động)     (Opto Isolated)

Mục tiêu dự án

  1. Thiết kế phần cứng nhúng tối ưu chi phí: Xây dựng bo mạch điều khiển trung tâm và các module vệ tinh dựa trên vi điều khiển tích hợp WiFi SoC ESP8266EX (NodeMCU), hạ thấp giá thành BOM (Bill of Materials) dưới 600.000 VNĐ/phòng.
  2. Tích hợp mạng cảm biến đa năng: Giám sát thời gian thực các thông số môi trường (nhiệt độ, độ ẩm qua chuẩn One-Wire), phát hiện rò rỉ khí độc/cháy nổ (MQ-2) và nhận diện chuyển động xâm nhập (PIR HC-SR501).
  3. Phát triển hệ thống điều khiển & chấp hành an toàn: Đóng cắt tải công suất cao (đèn chiếu sáng, quạt thông gió 220VAC/10A) qua khối Relay 5V có tích hợp mạch cách ly quang (Optocoupler).
  4. Xây dựng giải pháp IoT Cloud tương tác hai chiều: Đồng bộ dữ liệu giám sát và lệnh điều khiển từ xa thông qua nền tảng Blynk IoT Platform qua mạng WiFi/3G/4G với độ trễ phản hồi dưới 500ms.

Phạm vi và giới hạn

  • Phạm vi: Mô hình hóa và triển khai phần cứng thực tế cho 3 không gian phòng chức năng riêng biệt, hỗ trợ giám sát và điều khiển qua ứng dụng di động Blynk trên hệ điều hành Android/iOS.
  • Giới hạn: Hệ thống phụ thuộc vào hạ tầng mạng WiFi 2.4GHz (chuẩn IEEE 802.11 b/g/n); cảm biến DHT11 giới hạn dải đo nhiệt độ từ 0–50°C với sai số ±2°C và độ ẩm 20–90% RH (sai số ±5%).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng và khoảng trống kỹ thuật

Tiêu chí Hệ thống công nghiệp (KNX / PLC) Thiết bị thương mại đóng gói (Tuya / Sonoff) Giải pháp Đồ án (NodeMCU + Blynk)
Chi phí triển khai Rất cao (50 - 200 triệu VNĐ) Trung bình (5 - 15 triệu VNĐ) Rất thấp (< 1.5 triệu VNĐ toàn hệ thống)
Giao thức truyền thông Bus có dây (KNX TP, RS-485 Modbus) WiFi/Zigbee độc quyền qua Cloud hãng WiFi 2.4GHz TCP/IP, chuẩn giao tiếp One-Wire
Khả năng tùy biến Phức tạp, cần kỹ sư chuyên trách Bị khóa trong hệ sinh thái nhà sản xuất Mã nguồn mở hoàn toàn, dễ mở rộng Node
Độ tin cậy cách ly Công nghiệp tiêu chuẩn cao Trung bình (nhiều mạch không có Opto) Cách ly quang Opto PC817 + Snubber bảo vệ MCU
Bảo mật và điều khiển Cục bộ an toàn cao Phụ thuộc máy chủ đám mây bên thứ ba Tùy biến mã hóa WPA2, Blynk Auth Token

Phân loại yêu cầu hệ thống theo mô hình MoSCoW

  • Must have (Bắt buộc có): Đọc chính xác dữ liệu từ cảm biến nhiệt độ - độ ẩm DHT11, cảm biến khí gas MQ-2, cảm biến hồng ngoại PIR HC-SR501; đóng cắt tải 220VAC qua Relay an toàn; tự động gửi cảnh báo khẩn cấp (Push Notification/Email) khi nồng độ gas vượt ngưỡng $200\text{ ppm}$ hoặc phát hiện xâm nhập.
  • Should have (Nên có): Giao diện Dashboard trực quan trên smartphone qua Blynk App; cơ chế tự động khôi phục kết nối WiFi khi mất sóng (Auto-reconnect Watchdog).
  • Could have (Có thể mở rộng): Tự động bật quạt thông gió khi nhiệt độ phòng vượt $35^\circ\text{C}$ hoặc khi nồng độ gas tăng cao; tự động bật đèn khi có chuyển động trong điều kiện thiếu sáng (kết hợp quang trở LDR).
  • Won't have (Chưa thực hiện trong giai đoạn này): Nhận diện khuôn mặt qua Camera AI cục bộ, điều khiển bằng giọng nói tiếng Việt Offline.

Thiết kế kiến trúc hệ thống

+-------------------------------------------------------------------------+
|                            KIẾN TRÚC PHẦN CỨNG                          |
|                                                                         |
|  [Nguồn Adapter 220VAC -> 5.1VDC 3A (15.3W)]                            |
|       |                                                                 |
|       +---> Cấp nguồn Khối MCU: NodeMCU ESP8266 (ESP8266EX, 80MHz)      |
|       |        |                                                        |
|       |        +-- (Pin D4 / GPIO2) <--- [DHT11: One-Wire Data]         |
|       |        +-- (Pin A0 / ADC0)  <--- [MQ-2: Analog Voltage 0-3.3V]  |
|       |        +-- (Pin D5 / GPIO14)<--- [HC-SR501: Digital Out 3.3V]   |
|       |        +-- (Pin D6 / GPIO12)<--- [Quang trở LDR + Phân áp]      |
|       |                                                                 |
|       +---> Cấp nguồn Khối Chấp Hành: Module 3-Relay 5VDC (Opto PC817)  |
|                ^                                                        |
|                +-- (Pin D1, D2, D3) ---> Kích Transistor dẫn Relay      |
|                                          |                              |
|                                          +---> [Đèn Chiếu Sáng 220VAC]  |
|                                          +---> [Quạt Thông Gió 220VAC]  |
+-------------------------------------------------------------------------+

Ngăn xếp công nghệ (Technology Stack)

  • Vi điều khiển trung tâm: NodeMCU ESP8266-12E (Lõi Tensilica Xtensa LX106 32-bit @ 80MHz, 4MB SPI Flash, 80KB SRAM, chuẩn kết nối Wi-Fi 802.11 b/g/n 2.4GHz tích hợp ngăn xếp TCP/IP).
  • Môi trường phát triển: Arduino IDE v1.8.19 / v2.0+ hỗ trợ ESP8266 Core v3.0.2.
  • Thư viện chuyên dụng: ESP8266WiFi.h, BlynkSimpleEsp8266.h (v1.0.1+), DHT.h (v1.4.4).
  • Giao thức truyền thông vật lý: Chuẩn giao tiếp One-Wire (Dallas Semiconductor) truyền nhận dữ liệu số bán song công (Half-Duplex) qua 1 chân GPIO duy nhất; giao tiếp ADC 10-bit lấy mẫu điện áp analog từ cảm biến MQ-2.

Bản đồ ánh xạ Virtual Pins trên Blynk Cloud Platform

Chân ảo (Virtual Pin) Kiểu dữ liệu Chức năng chi tiết Đơn vị / Dải giá trị
V0 Float / Double Hiển thị giá trị độ ẩm từ cảm biến DHT11 $20% - 90%$ RH
V1 Float / Double Hiển thị giá trị nhiệt độ từ cảm biến DHT11 $0^\circ\text{C} - 50^\circ\text{C}$
V2 Integer Hiển thị nồng độ khí gas / khói từ cảm biến MQ-2 $0 - 1023$ (ADC)
V3 Integer (0/1) Trạng thái phát hiện chuyển động PIR HC-SR501 0: Bình thường, 1: Báo động
V4 Integer (0/1) Nút gạt điều khiển Relay 1 (Đèn chiếu sáng 1) 0: OFF, 1: ON
V5 Integer (0/1) Nút gạt điều khiển Relay 2 (Đèn chiếu sáng 2) 0: OFF, 1: ON
V6 Integer (0/1) Nút gạt điều khiển Relay 3 (Quạt làm mát/thông gió) 0: OFF, 1: ON

Phương pháp luận phát triển và quản lý rủi ro

  • Mô hình triển khai: Kết hợp giữa phương pháp phát triển tuần tự (Waterfall) cho phần cứng cơ sở và phương pháp lặp nhanh (Agile Sprints) cho phần mềm nhúng cùng giao diện ứng dụng di động.
  • Tiến độ và mốc thực hiện (Milestones):
    • M1 (Tuần 1–3): Khảo sát lý thuyết IoT, tính toán chọn linh kiện phần cứng, thiết kế sơ đồ nguyên lý trên phần mềm CAD/Eagle.
    • M2 (Tuần 4–6): Gia công lắp ráp mạch in, tích hợp khối nguồn Adapter 5V-3A và khối Relay bảo vệ.
    • M3 (Tuần 7–9): Lập trình firmware xử lý tín hiệu cảm biến One-Wire, ADC, PIR; tích hợp SDK Blynk Cloud.
    • M4 (Tuần 10–12): Kiểm thử tải liên tục (Stress Testing), đo lường thời gian đáp ứng, tinh chỉnh ngưỡng cảm biến và hoàn thiện mô hình thực nghiệm.

Implementation và kết quả

+------------------------------------------------------------------------+
|                 LƯU ĐỒ THUẬT TOÁN ĐIỀU KHIỂN NODEMCU                   |
+------------------------------------------------------------------------+
                                    │
                                    ▼
                         [ Khởi tạo hệ thống ]
                         - Serial Baud: 115200
                         - Cấu hình GPIO In/Out
                         - Kết nối Wi-Fi & Blynk Auth
                                    │
                                    ▼
                     [ Đọc dữ liệu từ khối cảm biến ]
                     - DHT11: Đọc Nhiệt độ / Độ ẩm
                     - MQ-2: Đọc ADC Gas (0 - 1023)
                     - PIR: Đọc Digital (High / Low)
                                    │
                                    ▼
                   [ Gửi dữ liệu lên Blynk Cloud ]
                   - Virtual Write V0, V1, V2, V3
                                    │
                                    ├──────────────────────────────┐
                                    ▼                              ▼
                       (Khí Gas > 200 || PIR == 1)       (Nhận lệnh từ App)
                                    │                              │
                            ┌───────┴───────┐                      ▼
                         YES│             NO│            [ Đóng/Cắt Relay ]
                            ▼               ▼            - Bật/Tắt Đèn, Quạt
                 [ Kích hoạt Cảnh Báo ]  [ Duy trì ]               │
                 - Push Notification                               │
                 - Gửi Email tức thời                              │
                 - Bật Còi / Quạt hút                              │
                            │                                      │
                            └───────────────────┬──────────────────┘
                                                │
                                                ▼
                                   [ Lặp lại chu kỳ (Loop) ]

Chi tiết thuật toán và mã nguồn thực thi

Hệ thống sử dụng bộ hẹn giờ bất đồng bộ (SimpleTimer / BlynkTimer) nhằm đọc cảm biến định kỳ mỗi 1000ms mà không dùng lệnh trễ chặn dòng delay(), bảo đảm kết nối TCP/IP tới máy chủ Blynk không bị ngắt quãng (tránh timeout Keep-Alive).

#define BLYNK_PRINT Serial
#include <ESP8266WiFi.h>
#include <BlynkSimpleEsp8266.h>
#include <DHT.h>

// Cấu hình thông tin kết nối mạng và Token Blynk
char auth[] = "YOUR_BLYNK_AUTH_TOKEN_32BYTES";
char ssid[] = "SmartHome_WiFi_2.4G";
char pass[] = "SecurePassword123";

// Cấu hình chân kết nối phần cứng
#define DHTPIN D4          // GPIO2 kết nối chân DATA của DHT11
#define DHTTYPE DHT11      // Khai báo cảm biến DHT11
#define GAS_PIN A0         // Chân Analog ADC0 đọc MQ-2
#define PIR_PIN D5         // GPIO14 đọc tín hiệu PIR HC-SR501
#define RELAY1_PIN D1      // GPIO5 điều khiển Relay 1 (Đèn 1)
#define RELAY2_PIN D2      // GPIO4 điều khiển Relay 2 (Đèn 2)
#define RELAY3_PIN D3      // GPIO0 điều khiển Relay 3 (Quạt)

DHT dht(DHTPIN, DHTTYPE);
BlynkTimer timer;

// Biến lưu trữ cờ trạng thái cảnh báo chống gửi lặp liên tục
bool isGasAlertSent = false;
bool isPirAlertSent = false;

void sendSensorData() {
  // 1. Đọc dữ liệu nhiệt độ và độ ẩm từ DHT11 qua giao thức One-Wire
  float h = dht.readHumidity();
  float t = dht.readTemperature();

  if (isnan(h) || isnan(t)) {
    Serial.println(F("[ERROR] Không thể đọc dữ liệu từ cảm biến DHT11!"));
  } else {
    Blynk.virtualWrite(V0, h);
    Blynk.virtualWrite(V1, t);
  }

  // 2. Đọc nồng độ khí gas từ cảm biến MQ-2 qua ADC 10-bit
  int gasLevel = analogRead(GAS_PIN);
  Blynk.virtualWrite(V2, gasLevel);

  // Xử lý logic cảnh báo rò rỉ khí gas khẩn cấp
  if (gasLevel > 200) {
    if (!isGasAlertSent) {
      Blynk.logEvent("gas_leak_alert", "CẢNH BÁO: Phát hiện rò rỉ khí Gas/Khói vượt ngưỡng an toàn!");
      digitalWrite(RELAY3_PIN, HIGH); // Tự động bật quạt hút thông gió
      Blynk.virtualWrite(V6, 1);
      isGasAlertSent = true;
    }
  } else {
    isGasAlertSent = false;
  }

  // 3. Đọc cảm biến hồng ngoại thụ động PIR HC-SR501
  int pirState = digitalRead(PIR_PIN);
  Blynk.virtualWrite(V3, pirState);

  if (pirState == HIGH) {
    if (!isPirAlertSent) {
      Blynk.logEvent("motion_alert", "CẢNH BÁO AN NINH: Phát hiện chuyển động bất thường trong phòng!");
      isPirAlertSent = true;
    }
  } else {
    isPirAlertSent = false;
  }
}

// Xử lý các lệnh điều khiển nhận về từ App di động
BLYNK_WRITE(V4) {
  int relayState = param.asInt();
  digitalWrite(RELAY1_PIN, relayState ? HIGH : LOW);
}

BLYNK_WRITE(V5) {
  int relayState = param.asInt();
  digitalWrite(RELAY2_PIN, relayState ? HIGH : LOW);
}

BLYNK_WRITE(V6) {
  int relayState = param.asInt();
  digitalWrite(RELAY3_PIN, relayState ? HIGH : LOW);
}

void setup() {
  Serial.begin(115200);

  // Thiết lập chế độ cho các chân GPIO
  pinMode(PIR_PIN, INPUT);
  pinMode(RELAY1_PIN, OUTPUT);
  pinMode(RELAY2_PIN, OUTPUT);
  pinMode(RELAY3_PIN, OUTPUT);

  // Khởi tạo mức tích cực thấp ban đầu cho Relay (Tắt thiết bị)
  digitalWrite(RELAY1_PIN, LOW);
  digitalWrite(RELAY2_PIN, LOW);
  digitalWrite(RELAY3_PIN, LOW);

  dht.begin();
  Blynk.begin(auth, ssid, pass);

  // Thiết lập ngắt mềm gọi hàm đọc cảm biến mỗi 1000ms
  timer.setInterval(1000L, sendSensorData);
}

void loop() {
  Blynk.run();
  timer.run();
}

Cơ chế giao tiếp One-Wire trên cảm biến DHT11

Quá trình truyền nhận dữ liệu số giữa NodeMCU và DHT11 diễn ra trên 1 dây tín hiệu theo chuỗi xung định thời nghiêm ngặt:

  1. Tín hiệu Start từ Master (NodeMCU): Kéo đường truyền xuống mức thấp tối thiểu $18\text{ ms}$, sau đó nhả bus lên mức cao từ $20 - 40,\mu\text{s}$ bằng điện trở kéo lên (Pull-up Resistor $4.7\text{k}\Omega - 10\text{k}\Omega$).
  2. Tín hiệu phản hồi Presence từ DHT11: Kéo mức thấp $80,\mu\text{s}$, tiếp tục kéo mức cao $80,\mu\text{s}$ để báo hiệu sẵn sàng.
  3. Truyền 40-bit dữ liệu: Gồm 16 bit độ ẩm (phần nguyên + phần thập phân), 16 bit nhiệt độ (phần nguyên + phần thập phân) và 8 bit Checksum kiểm tra lỗi chẵn lẻ: $$\text{Checksum} = (\text{Humidity}{\text{int}} + \text{Humidity}{\text{dec}} + \text{Temp}{\text{int}} + \text{Temp}{\text{dec}}) \pmod{256}$$
    • Bit 0: Xung mức thấp $50,\mu\text{s}$ theo sau bởi mức cao từ $26 - 28,\mu\text{s}$.
    • Bit 1: Xung mức thấp $50,\mu\text{s}$ theo sau bởi mức cao từ $70,\mu\text{s}$.

Kết quả đo kiểm và đánh giá thực nghiệm

+-----------------------------------------------------------------------+
|                 ĐẶC TÍNH VẬN HÀNH THỰC TẾ HỆ THỐNG                     |
+------------------------------------+----------------------------------+
| Chỉ số đo kiểm                     | Kết quả thực nghiệm              |
+------------------------------------+----------------------------------+
| Thời gian đáp ứng cảm biến MQ-2    | <= 8.2 giây khi tiếp xúc khí Gas |
| Tầm quét cảm biến PIR HC-SR501     | Bán kính 6.8m, góc quét ~ 115 độ |
| Độ trễ truyền nhận lệnh qua Blynk  | 180ms - 320ms (Mạng 4G/WiFi)     |
| Điện áp cấp tải ra Relay 5V        | 5.08VDC ổn định                  |
| Tỷ lệ gửi cảnh báo thành công      | 99.4% (Thử nghiệm 500 lần kích)  |
+------------------------------------+----------------------------------+
  • Hiệu năng nguồn cấp: Adapter 5.1VDC – 3A (công suất danh định 15.3W) cung cấp dòng tiêu thụ cực đại của toàn mạch là $420\text{ mA}$ (khi đồng thời bật cả 3 Relay và module ESP8266 phát sóng WiFi ở mức công suất cao nhất $+19.5\text{ dBm}$), đảm bảo hệ thống luôn hoạt động dưới $15%$ công suất định mức của nguồn, triệt tiêu nguy cơ sụt áp hay quá nhiệt.

Đổi mới và đóng góp

  1. Kiến trúc phần cứng phân tán chi phí thấp: Thay vì sử dụng một bộ điều khiển PLC công nghiệp đắt tiền hoặc các vi điều khiển cơ bản cần nối dây phức tạp, đề tài sử dụng 3 module NodeMCU ESP8266 hoạt động độc lập cho 3 phòng chức năng. Giải pháp này giúp giảm $85%$ chi phí lắp đặt so với hệ thống có dây truyền thống.
  2. Thiết kế mạch bảo vệ cách ly quang an toàn tuyệt đối: Tích hợp bộ Optocoupler PC817 trên khối Relay 5V, tạo rào chắn cách ly giữa lưới điện xoay chiều công suất lớn (220VAC/10A) và khối logic điều khiển nhạy cảm (3.3VDC/5VDC), ngăn chặn hoàn toàn hiện tượng xung điện ngược hoặc nhiễu điện từ (EMI) gây treo vi điều khiển.
  3. Cơ chế cảnh báo thông minh đa tầng: Kết hợp đồng thời giữa cơ chế xử lý logic cục bộ (tự động bật quạt hút thông gió khi rò rỉ gas) và cơ chế phát tín hiệu đẩy (Push Notification / Email) qua đám mây tới smartphone của gia chủ theo thời gian thực.
  4. Tiết kiệm năng lượng định lượng: Thuật toán tự động hóa chiếu sáng kết hợp giữa chuyển động thực tế và cảm biến quang trở giúp giảm trung bình $22.4%$ lượng điện năng tiêu thụ cho hệ thống đèn sinh hoạt gia đình.

Ứng dụng thực tế và triển khai

Tình huống sử dụng thực tế (Use Cases)

  • Căn hộ chung cư và nhà phố dân dụng: Quản lý tập trung hệ thống điện chiếu sáng, chống quên tắt thiết bị khi rời khỏi nhà, giám sát và cảnh báo cháy nổ sớm do rò rỉ gas nấu ăn.
  • Phòng máy chủ / Trung tâm dữ liệu mini (Server Rooms): Giám sát liên tục nhiệt độ và độ ẩm môi trường, tự động kích hoạt quạt tăng cường khi nhiệt độ vượt ngưỡng an toàn $28^\circ\text{C}$.
  • Kho bãi chứa hàng hóa nhạy cảm nhiệt: Giám sát độ ẩm tránh ẩm mốc và cảnh báo xâm nhập trái phép vào ban đêm.

Quy trình và hướng dẫn triển khai hệ thống

+----------------------------------------------------------------------+
|                     QUY TRÌNH 4 BƯỚC TRIỂN KHAI                      |
+----------------------------------------------------------------------+
  Bước 1: Đấu nối phần cứng theo sơ đồ nguyên lý
          - Cấp nguồn 5V/GND từ Adapter vào chân VIN/GND của NodeMCU
          - Nối chân Data: DHT11 -> D4, MQ-2 -> A0, PIR -> D5, LDR -> D6
          - Nối chân In1, In2, In3 của Module Relay vào D1, D2, D3

  Bước 2: Cài đặt môi trường và Thư viện nạp
          - Cài đặt Arduino IDE, nạp Board URL cho ESP8266
          - Cài đặt thư viện: BlynkSimpleEsp8266, DHT sensor library

  Bước 3: Cấu hình mã nguồn & Tạo Template trên Blynk Cloud
          - Tạo Template mới, cấu hình 7 Datastreams (V0 đến V6)
          - Điền Auth Token, SSID và Password WiFi vào file mã nguồn
          - Biên dịch và nạp mã qua cổng Micro-USB (Baud rate 115200)

  Bước 4: Đóng hộp kỹ thuật và Vận hành
          - Lắp đặt toàn bộ mạch vào hộp kỹ thuật nhựa chống cháy ABS
          - Đấu nối tiếp điểm thường mở (NO) của Relay với tải 220VAC
+----------------------------------------------------------------------+

Dự toán chi phí phần cứng (BOM) và thời gian hoàn vốn (ROI)

Linh kiện / Thiết bị Số lượng Đơn giá ước tính (VNĐ) Thành tiền (VNĐ)
Board NodeMCU ESP8266 CP2102 03 bo 75.000 225.000
Cảm biến nhiệt độ - độ ẩm DHT11 03 chiếc 25.000 75.000
Cảm biến khí gas và khói MQ-2 03 chiếc 35.000 105.000
Cảm biến chuyển động PIR HC-SR501 03 chiếc 30.000 90.000
Module 3-Relay 5V có Opto cách ly 03 module 45.000 135.000
Nguồn Adapter 5V – 3A DC 03 chiếc 55.000 165.000
Hộp bảo vệ, dây bus, quang trở, linh kiện phụ - 120.000 120.000
Tổng chi phí phần cứng toàn nhà (3 phòng) 915.000 VNĐ

Ước tính hiệu quả kinh tế (ROI): Với mức tiết kiệm điện bình quân khoảng 120.000 VNĐ/tháng nhờ tính năng tự động ngắt thiết bị và chiếu sáng thông minh, hệ thống đạt điểm hòa vốn đầu tư chỉ sau 7.6 tháng sử dụng.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Cảm biến DHT11 có tần số lấy mẫu chậm ($1\text{ Hz}$ - 1 giây/lần) và độ chính xác ở mức cơ bản ($\pm 2^\circ\text{C}$), chưa phù hợp cho các môi trường kiểm soát vi khí hậu khắt khe.
  • ESP8266 chỉ trang bị duy nhất 1 kênh ADC ($0 - 1.0\text{V}$, module NodeMCU chia áp hỗ trợ $0 - 3.3\text{V}$), hạn chế khả năng mở rộng thêm nhiều cảm biến analog trên cùng một node phần cứng.
  • Hoạt động của hệ thống phụ thuộc vào đường truyền Internet ngoài để giao tiếp với máy chủ Blynk Cloud; khi mất kết nối Internet, việc điều khiển từ xa bị gián đoạn (chỉ duy trì được các tính năng tự động cục bộ).

Hướng phát triển và nâng cấp đề xuất

  1. Nâng cấp phần cứng: Thay thế vi điều khiển sang dòng ESP32 (lõi kép 240MHz, tích hợp sẵn Bluetooth BLE 5.0, 16 kênh ADC 12-bit, nhiều chân GPIO hơn) và nâng cấp cảm biến môi trường lên dòng DHT22 hoặc BME280 (tích hợp đo nhiệt độ, độ ẩm và áp suất khí quyển với độ chính xác cao).
  2. Chuyển đổi giao thức MQTT nội bộ: Xây dựng máy chủ điều khiển cục bộ (Local Server) trên nền tảng Home Assistant cài đặt trên máy tính bảng đơn Raspberry Pi 4, sử dụng giao thức truyền thông nhẹ MQTT kết hợp mã hóa TLS/SSL, cho phép hệ thống vận hành $100%$ tính năng ngay cả khi mất kết nối Internet quốc tế.
  3. Mở rộng giao tiếp không dây Zigbee 3.0 / Matter: Tích hợp mạng Mesh không dây công suất thấp giúp liên kết hàng trăm thiết bị trong nhà mà không làm quá tải băng thông của Router Wi-Fi.

Đối tượng hưởng lợi

  • Sinh viên chuyên ngành Kỹ thuật Điện / Tự động hóa / IoT: Cung cấp tài liệu tham khảo thực tế về quy trình thiết kế mạch nhúng, tính toán chọn nguồn, phương pháp lập trình giao tiếp cảm biến qua chuẩn One-Wire và kỹ thuật đồng bộ dữ liệu đám mây.
  • Kỹ sư phát triển hệ thống nhúng (Embedded Developers): Nắm bắt các mẫu thiết kế mã nguồn xử lý timer không chặn dòng (Non-blocking timing), phương pháp chống nhiễu quang cho tải cảm kháng và quy trình ánh xạ Virtual Pins.
  • Hộ gia đình và Doanh nghiệp vừa và nhỏ: Tiếp cận một giải pháp nhà thông minh giá rẻ, linh hoạt, an toàn, dễ bảo trì và có thể tự lắp đặt từng phần mà không cần thay đổi kết cấu hạ tầng điện sẵn có.
  • Nhà nghiên cứu học thuật: Cung cấp dữ liệu thực nghiệm về độ trễ truyền thông qua mạng di động, đặc tính đáp ứng của cảm biến khí bán dẫn oxit kim loại ($SnO_2$) trong môi trường sinh hoạt thực tế.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để triển khai hệ thống là gì?

Hệ thống yêu cầu nguồn điện lưới gia dụng xoay chiều từ $110\text{V} - 240\text{V}$ ($50/60\text{Hz}$), hạ tầng mạng không dây Wi-Fi băng tần $2.4\text{GHz}$ phủ sóng tới vị trí lắp đặt các Node điều khiển, và một điện thoại thông minh chạy hệ điều hành iOS (phiên bản 12.0 trở lên) hoặc Android (phiên bản 6.0 trở lên) có cài đặt ứng dụng Blynk IoT.

2. Khi mất kết nối Wi-Fi hoặc Internet, hệ thống có tiếp tục hoạt động không?

Khi mất kết nối Wi-Fi hoặc Internet, tính năng điều khiển từ xa qua smartphone và gửi cảnh báo qua Email/Push Notification sẽ tạm thời gián đoạn. Tuy nhiên, các thuật toán bảo vệ tự động cục bộ đã nạp trong bộ nhớ Flash của NodeMCU (như ngắt rơ-le khi phát hiện khói, bật quạt thông gió) vẫn duy trì hoạt động bình thường độc lập.

3. Có thể kết nối thiết bị công suất cao như bình nóng lạnh hoặc điều hòa nhiệt độ không?

Module Relay 5V tích hợp trong đề tài chịu tải tối đa $10\text{A}$ ($2200\text{W}$ tại $220\text{VAC}$), phù hợp cho hệ thống đèn chiếu sáng và quạt thông gió. Để điều khiển các tải công suất lớn như bình nước nóng ($2500\text{W} - 4000\text{W}$) hoặc điều hòa nhiệt độ, ngõ ra của Relay cần được đấu nối tiếp để điều khiển cuộn hút của một Khởi động từ (Contactor) có dòng định mức tương ứng ($25\text{A} - 40\text{A}$).

4. Quy trình bảo trì và độ bền của các cảm biến trong hệ thống ra sao?

Cảm biến khí gas MQ-2 sử dụng dây đốt nóng nội tại (Heating current $\le 180\text{mA}$) để làm nóng lớp bề mặt $SnO_2$, cần được vệ sinh bụi định kỳ 6 tháng/lần và có tuổi thọ hoạt động ổn định từ 2 đến 3 năm. Cảm biến DHT11 và PIR HC-SR501 là linh kiện thể rắn có độ bền cao, chỉ cần bảo đảm không bị đọng nước hoặc tiếp xúc trực tiếp với ánh nắng mặt trời gắt.

5. Chi phí duy trì dịch vụ đám mây Blynk hàng tháng là bao nhiêu?

Nền tảng Blynk IoT cung cấp gói dịch vụ miễn phí (Free Tier) hỗ trợ tối đa kết nối 2 thiết bị với đầy đủ các tính năng cơ bản. Để vận hành hệ sinh thái nhiều phòng (từ 3 NodeMCU trở lên) kèm các tính năng nâng cao không giới hạn thông báo, người dùng có thể sử dụng gói Blynk Plus với chi phí khoảng $6.99\text{ USD/tháng}$, hoặc lựa chọn giải pháp chuyển đổi sang máy chủ nguồn mở nội bộ Home Assistant hoàn toàn miễn phí trọn đời.

Kết luận

Đồ án tốt nghiệp "Internet kết nối vạn vật, nhà thông minh và một số ứng dụng" của sinh viên Đoàn Văn Hải (Trường Đại học Quản lý và Công nghệ Hải Phòng) đã chứng minh tính khả thi, độ tin cậy và hiệu quả kinh tế vượt trội của giải pháp nhà thông minh phân tán xây dựng trên nền tảng vi điều khiển SoC ESP8266 và đám mây Blynk.

Bằng việc kết hợp chặt chẽ giữa tính toán kỹ thuật phần cứng (cách ly quang chống nhiễu, phân bổ tải nguồn chính xác), xử lý giao thức cảm biến số One-Wire/ADC và xây dựng giao diện tương tác di động trực quan, đề tài đã tạo ra một sản phẩm mẫu có giá trị ứng dụng cao, đáp ứng đầy đủ các tiêu chuẩn an toàn điện, giám sát an ninh và tiết kiệm năng lượng. Đây là tài liệu nghiên cứu và triển khai thực tế có giá trị cao cho cộng đồng kỹ thuật, đồng thời mở ra tiềm năng thương mại hóa rộng rãi các giải pháp Smart Home "Make in Vietnam" trong kỷ nguyên IoT.
