Giới thiệu dự án

Hoạt động khai thác khoáng sản lộ thiên đóng vai trò quan trọng trong việc cung cấp năng lượng và nguyên liệu phục vụ phát triển kinh tế quốc gia. Tuy nhiên, theo các báo cáo thống kê môi trường công nghiệp, ngành khai khoáng hàng năm phát thải hàng ngàn tấn bụi và khí độc hại vào bầu khí quyển. Tại tỉnh Thái Nguyên – một trong những trung tâm luyện kim và khoáng sản trọng điểm khu vực Đông Bắc, mỏ than Khánh Hòa quy hoạch trên diện tích 13 ha (thuộc địa bàn xã Phúc Hà - TP. Thái Nguyên, xã Sơn Cẩm - huyện Phú Lương, và xã An Khánh - huyện Đại Từ) đang đối mặt với những thách thức nghiêm trọng về ô nhiễm bụi phát sinh từ hoạt động nổ mìn, xúc bốc, nghiền sàng và vận tải than đá.

Thực trạng công tác quản lý chất lượng môi trường không khí tại nhiều đơn vị khai thác hiện nay vẫn chủ yếu dựa trên các báo cáo quan trắc định kỳ dạng văn bản giấy hoặc bảng tính rời rạc. Phương thức truyền thống này bộc lộ những điểm yếu cốt tử: thiếu tính trực quan không gian, dữ liệu manh mún, không đồng bộ và không phản ánh được quy luật lan truyền chất ô nhiễm theo địa hình và khí tượng. Khi xảy ra xung đột môi trường hoặc khiếu nại đền bù từ các khu dân cư lân cận (như xóm Cao Sơn 4, xóm Làng Ngò, tổ 10 Phúc Hà), nhà quản lý thiếu cơ sở dữ liệu không gian có độ tin cậy cao để xác định chính xác phạm vi và mức độ ảnh hưởng của bụi thải.

Nhằm giải quyết triệt để bài toán quản lý trên, đề tài tập trung thực hiện 5 mục tiêu cụ thể:

  1. Điều tra, khảo sát thực địa và thiết lập mạng lưới quan trắc chất lượng không khí gồm 13 trạm đo phân bố đại diện tại khu vực moong khai thác, bãi thải và khu dân cư phụ cận.
  2. Thu thập dữ liệu thực tế bằng thiết bị đo bụi chuyên dụng kết hợp định vị vệ tinh GPS, kế thừa số liệu quan trắc môi trường giai đoạn 2012–2013.
  3. Chuẩn hóa quy trình chuyển đổi dữ liệu không gian CAD/GIS, tích hợp cơ sở dữ liệu (CSDL) thuộc tính quan trắc vào môi trường ArcGIS.
  4. Ứng dụng thuật toán nội suy không gian và mô hình toán học lan truyền chất ô nhiễm để xây dựng bản đồ mô phỏng hiện trạng và cảnh báo ô nhiễm bụi mỏ.
  5. Đánh giá mức độ ô nhiễm dựa trên các tiêu chuẩn, quy chuẩn quốc gia (QCVN 05:2009/BTNMT, QĐ 3733/2002/QĐ-BYT) và đề xuất hệ thống 7 nhóm giải pháp kỹ thuật – quy hoạch giảm thiểu tác động tiêu cực.

Giải pháp cốt lõi của dự án là ứng dụng công nghệ GIS (Geographic Information System) kết hợp dữ liệu ảnh viễn thám và thiết bị quan trắc số hóa. Phương pháp tiếp cận này cung cấp khả năng trực quan hóa các bề mặt nồng độ ô nhiễm, liên kết chặt chẽ giữa tọa độ địa lý và số liệu thuộc tính nồng độ bụi tổng số (TSP - Total Suspended Particles). Kết quả đầu ra đo lường được là bộ bản đồ số chuyên đề mô phỏng ô nhiễm bụi với độ phân giải cao, bóc tách chính xác các vùng vượt quy chuẩn cho phép, thiết lập nền tảng khoa học cho việc thẩm định đánh giá tác động môi trường (ĐTM) và quy hoạch vùng đệm an toàn sinh thái.

Phạm vi nghiên cứu tập trung vào toàn bộ diện tích 13 ha của mỏ than Khánh Hòa và vùng đệm bán kính 1.5–2.0 km bao quanh khu dân cư lân cận. Nghiên cứu giới hạn ở việc mô phỏng hiện trạng bụi lắng và bụi lơ lửng dựa trên chuỗi số liệu quan trắc thực địa và số liệu thứ cấp năm 2012–2013, không đi sâu vào giám sát tự động liên tục theo thời gian thực (real-time IoT).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi thiết kế hệ thống, nghiên cứu đã phân tích so sánh các giải pháp quản lý hiện có để làm rõ ưu và nhược điểm của từng phương pháp:

Tiêu chí đánh giá Quản lý truyền thống (Báo cáo giấy/Excel) Mô hình toán học thuần túy (Gaussian/Berliand dạng bảng) Hệ thống tích hợp GIS & Không gian (ArcGIS)
Trực quan hóa không gian Rất thấp (chỉ hiển thị bảng số liệu và biểu đồ 2D đơn lẻ) Thấp (chỉ xuất đồ thị nồng độ theo khoảng cách $x, y$) Rất cao (bản đồ đa lớp, phân vùng màu nồng độ trực quan)
Khả năng chồng lớp dữ liệu Không thể thực hiện Phải xử lý thủ công, dễ sai lệch tọa độ Tự động chồng lớp bản đồ địa hình, dân cư, hiện trạng mỏ
Xử lý dữ liệu đa nguồn Manh mún, khó đồng bộ giữa CAD và Excel Khó mở rộng khi có nhiều nguồn thải phân tán Tích hợp linh hoạt qua ETL (FME), GeoDatabase
Hỗ trợ ra quyết định Chậm, khó xác định phạm vi dân cư bị ảnh hưởng Trung bình, đòi hỏi chuyên gia tính toán phức tạp Nhanh chóng, phân vùng ranh giới ô nhiễm chính xác
Chi phí duy trì & cập nhật Thấp nhưng hiệu quả kiểm soát kém Trung bình, tính tùy biến thấp Tối ưu, dễ dàng cập nhật CSDL định kỳ

Yêu cầu chức năng của hệ thống được xác định theo mô hình phân loại MoSCoW:

  • Must have (Bắt buộc có): Module chuyển đổi dữ liệu bản đồ địa chính từ MicroStation (.dgn) sang ArcGIS (.shp/.gdb); CSDL chuẩn hóa tọa độ VN-2000; Thuật toán nội suy không gian IDW (Inverse Distance Weighted) để mô phỏng nồng độ bụi; Bản đồ chuyên đề phân vùng cảnh báo ô nhiễm theo QCVN 05:2009/BTNMT và QĐ 3733/2002/QĐ-BYT.
  • Should have (Nên có): Biểu đồ tích hợp trực tiếp trên giao diện bản đồ thể hiện so sánh chỉ số bụi tại từng trạm; Lớp dữ liệu phân tích hướng gió và nguồn phát tán trọng điểm.
  • Could have (Có thể có): Giao diện xuất dữ liệu WebGIS phục vụ công bố thông tin cộng đồng.
  • Won't have (Chưa thực hiện trong giai đoạn này): Hệ thống cảm biến không khí truyền dữ liệu tự động 24/7 qua sóng không dây.

Hệ thống phải giải quyết thách thức kỹ thuật lớn nhất: sự không đồng nhất giữa định dạng bản đồ khai trường vẽ trên MicroStation CAD và định dạng không gian chuẩn GIS, cùng với sự biến thiên phức tạp của địa hình lòng moong khai thác sâu và bãi thải cao.

Thiết kế hệ thống

Hệ thống được thiết kế theo kiến trúc module hóa phân tầng, đảm bảo tính liên kết từ khâu thu thập dữ liệu hiện trường, xử lý trút dữ liệu, lưu trữ cơ sở dữ liệu đến phân tích và trực quan hóa bản đồ chuyên đề.

  • Technology Stack:

    • Phần mềm GIS: ESRI ArcGIS Desktop 10.x (ArcMap, ArcCatalog, ArcToolbox).
    • Công cụ chuyển đổi dữ liệu không gian: Safe Software FME 2010 Desktop.
    • Phần mềm nền tảng CAD: MicroStation SE/V8.
    • Thiết bị đo đạc thực địa: Máy đo bụi tổng số DustTRAK Aerosol Monitor Model 8520, Máy định vị GPS Trimble cầm tay.
    • Hệ quy chiếu không gian: VN-2000, Kinh tuyến trục 106°30', Múi chiếu 3 độ.

  • Thiết kế Cơ sở dữ liệu (GeoDatabase Schema): Cấu trúc Personal/File GeoDatabase được thiết kế đồng bộ với mô hình dữ liệu quan hệ không gian:

    • Dataset_MoiTruong: Chứa các lớp đối tượng hình học (Feature Classes):
      • Diem_QuanTrac (Point): Thuộc tính gồm MaDiem (String, PK), ToaDo_X (Double), ToaDo_Y (Double), ViTri (String), LoaiKhuVuc (String: Moong/DanCu).
      • Moong_KhaiThac (Polygon): Ranh giới moong, diện tích, độ sâu khai thác.
      • Bai_Thai (Polygon): Vị trí và ranh giới bãi thải đất đá phía Tây và phía Nam.
      • Khu_DanCu (Polygon): Phân bố nhà dân tại Sơn Cẩm, Phúc Hà, An Khánh.
      • Giao_Thong (Polyline): Tuyến đường vận chuyển than nội bộ và đường liên xã.
    • Table_QuanTracBui (Bảng phi không gian): MaDiem (FK), Nam (Integer), Bui_TSP_mg_m3 (Double), TiengOn_dBA (Double), SO2_mg_m3 (Double), NO2_mg_m3 (Double), CO_mg_m3 (Double), QuyChuan_SoSanh (String).

  • Bảo mật và Hiệu năng: CSDL được thiết lập tính toàn vẹn Topo (Topology rules) nhằm loại bỏ lỗi trùng đè (overlap) hoặc hở ranh giới giữa các polygon; sử dụng chỉ mục không gian (Spatial Index) giúp tối ưu hóa tốc độ truy vấn và render bản đồ dưới 1.5 giây cho mỗi tác vụ nội suy.

Methodology

Quy trình nghiên cứu áp dụng mô hình thực nghiệm tuần tự kết hợp phân tích không gian:

  1. Khảo sát & Thu thập dữ liệu: Xác định các nguồn phát thải chủ đạo (vị trí nổ mìn, tuyến đường vận tải, cụm sàng tuyển than, bãi thải Tây).
  2. Quan trắc thực nghiệm: Thiết lập 13 trạm đo đại diện, thực hiện lấy mẫu 3 lần/điểm đo bằng DustTRAK 8520 để tính giá trị trung bình thống kê.
  3. Tiền xử lý & Chuyển đổi dữ liệu (ETL): Trút dữ liệu CAD từ MicroStation sang định dạng Shapefile thông qua FME 2010, chuẩn hóa hệ quy chiếu VN-2000.
  4. Xây dựng CSDL & Tích hợp: Ghép nối bảng thuộc tính quan trắc với các điểm không gian bằng công cụ Join/Relate trên ArcMap.
  5. Mô hình hóa không gian: Chạy thuật toán nội suy khoảng cách nghịch đảo (IDW) trong ArcToolbox để tạo bề mặt ô nhiễm liên tục.
  6. Đánh giá & Phân vùng rủi ro: Chồng lớp bề mặt nội suy với bản đồ khu dân cư và so sánh với tiêu chuẩn QCVN 05:2009/BTNMT.

Dự án triển khai theo các mốc thời gian chặt chẽ:

  • Tháng 01/2014: Khảo sát địa hình mỏ, hoàn thiện khung lý thuyết mô hình Berliand, thiết lập danh mục 13 trạm quan trắc.
  • Tháng 02/2014: Tiến hành quan trắc thực địa bằng thiết bị chuyên dụng, thu thập số liệu thứ cấp chuỗi 2012–2013.
  • Tháng 03/2014: Thực hiện ETL dữ liệu CAD-to-GIS bằng FME 2010, xây dựng cấu trúc GeoDatabase và thực hiện nội suy IDW trên ArcMap.
  • Tháng 04/2014: Hoàn thiện biên tập bản đồ chuyên đề, phân tích đánh giá tác động, đề xuất 7 nhóm giải pháp và nghiệm thu kết quả.

Implementation và kết quả

Development process

Quá trình triển khai kỹ thuật được thực hiện thông qua việc kết hợp các công cụ chuyên dụng và mô hình toán học:

  1. Quy trình chuyển đổi dữ liệu bản đồ bằng FME 2010: Các file bản đồ địa hình và hiện trạng sử dụng đất từ phần mềm MicroStation (.dgn) chứa nhiều level lớp thông tin khác nhau được nạp vào FME. Thông qua việc cấu hình bộ lọc Feature Type Filter và thiết lập phép chiếu (Coordinate System Reprojector) về hệ VN-2000, hệ thống xuất ra các lớp đối tượng không gian dạng ESRI Shapefile (.shp) sạch lỗi hình học, sẵn sàng nạp vào GeoDatabase.

  2. Cơ sở toán học và thuật toán nội suy lan truyền ô nhiễm: Nghiên cứu kết hợp giữa mô hình phân tán khí quyển Berliand cho trường hợp bụi nặng/bụi nhẹ và thuật toán nội suy trọng số nghịch đảo khoảng cách IDW. Phương trình phân bố nồng độ bụi tại mặt đất ($z=0$) theo mô hình Berliand có dạng:

    $$C(x, y, 0) = \frac{M u_1 H^{1+n}}{2(1+n) k_1 \sqrt{\pi k_0 x^3}} \exp\left( - \frac{u_1 H^{1+n}}{(1+n)^2 k_1 x} - \frac{y^2}{4 k_0 x} \right)$$

    Trong đó: $M$ là lưu lượng phát thải (g/s), $H$ là chiều cao hiệu dụng nguồn thải, $u_1$ là vận tốc gió ở độ cao 1m, $k_0, k_1$ là các hệ số khuếch tán rối theo phương ngang và phương thẳng đứng.

    Để biểu diễn sự phân bố liên tục của nồng độ bụi đo được tại 13 trạm trên toàn bộ bề mặt mỏ, thuật toán IDW trong ArcGIS tính toán giá trị nồng độ dự báo $Z(u)$ tại điểm chưa đo đạc theo công thức:

    $$Z(u) = \frac{\sum_{i=1}^{N} w_i(u) Z(u_i)}{\sum_{i=1}^{N} w_i(u)}, \quad \text{với } w_i(u) = \frac{1}{d(u, u_i)^p}$$

    Trong đó: $d(u, u_i)$ là khoảng cách Euclid giữa điểm tính toán $u$ và trạm đo $u_i$; $p$ là số mũ trọng số (chọn $p = 2$).

  3. Tự động hóa xử lý nội suy không gian bằng ArcPy: Quy trình nội suy và phân lớp cảnh báo ô nhiễm được mã hóa và thực thi tự động thông qua đoạn mã Python (ArcPy) tích hợp trong ArcGIS:

import arcpy
from arcpy.sa import *

# 1. Thiet lap moi truong lam viec va kiem tra license
arcpy.env.workspace = "C:/MoThanKhanhHoa/MoiTruong.gdb"
arcpy.env.overwriteOutput = True
arcpy.CheckOutExtension("Spatial")

# 2. Khai bao cac lop du lieu dau vao va tham so
input_points = "DiemQuanTrac_2013"
z_value_field = "Bui_TSP"
cell_size = 5.0  # Do phan giai luoi raster 5m x 5m
power = 2        # So mu khoang cach nghich dao (IDW)
search_radius = RadiusVariable(12, 2500) # Tim kiem toi da 12 diem trong ban kinh 2.5km

try:
    print("Bat dau qua trinh noi suy khong gian IDW...")

    # 3. Thuc hien noi suy IDW tao raster nong do bui lien tuc
    out_idw_raster = Idw(input_points, z_value_field, cell_size, power, search_radius)
    out_idw_raster.save("Raster_Bui_IDW_2013")
    print("Noi suy IDW thanh cong: Raster_Bui_IDW_2013")

    # 4. Phan lop canh bao dua tren QCVN 05:2009/BTNMT (Nguong 0.3 mg/m3)
    # Class 1: <= 0.3 (Dat tieu chuan - Xanh)
    # Class 2: 0.3 - 0.6 (Vuot 1-2 lan - Vang)
    # Class 3: 0.6 - 1.2 (Vuot 2-4 lan - Cam)
    # Class 4: > 1.2 (Vuot > 4 lan - Do)
    remap_range = RemapRange([
        [0.0, 0.3, 1],
        [0.3, 0.6, 2],
        [0.6, 1.2, 3],
        [1.2, 10.0, 4]
    ])

    out_reclass = Reclassify(out_idw_raster, "Value", remap_range, "NODATA")
    out_reclass.save("Raster_CanhBao_ONhiem_2013")
    print("Phan lop canh bao thanh cong!")

except Exception as e:
    print("Loi trong qua trinh xu ly: " + str(e))
finally:
    arcpy.CheckInExtension("Spatial")

Testing và validation

Quy trình kiểm chuẩn đo đạc thực địa được chuẩn hóa theo 4 bước nghiêm ngặt:

  1. Zero Calibration: Gắn bộ lọc Zero Filter vào cổng hút của máy DustTRAK 8520 trước mỗi ca đo, thiết lập giá trị baseline về chính xác 0.000 mg/m3.
  2. Hiệu chỉnh lưu lượng khí: Sử dụng lưu lượng kế chuẩn hóa (Flowmeter) và vít điều chỉnh lưu lượng đạt định mức 1.7 lít/phút.
  3. Định vị chính xác: Sử dụng máy GPS Trimble GeoExplorer theo phương pháp đo tĩnh nhanh, sai số định vị tọa độ dưới $\pm 0.5\text{ m}$.
  4. Lặp mẫu thống kê: Thực hiện đo 3 chu kỳ liên tiếp tại mỗi vị trí trong thời gian khai trường hoạt động bình thường, ghi nhận nồng độ trung bình, giá trị cực đại (Max) và cực tiểu (Min).

Kết quả đạt được

Hệ thống đã xử lý toàn bộ chuỗi số liệu quan trắc tại 13 trạm đo năm 2012 và năm 2013, thu được các kết quả phân tích định lượng rõ nét:

Nồng độ Bụi TSP Quan trắc tại Mỏ than Khánh Hòa (2012 vs 2013)
=============================================================================
Vị trí Quan trắc               Năm 2012 (mg/m3)   Năm 2013 (mg/m3)   Quy chuẩn
-----------------------------------------------------------------------------
-----------------------------------------------------------------------------
*Quy chuẩn theo QĐ 3733/2002/QĐ-BYT (khu vực sản xuất trực tiếp)
**Quy chuẩn theo QCVN 05:2009/BTNMT (môi trường không khí xung quanh khu dân cư)
  • Khu vực moong khai thác và sản xuất: Nồng độ bụi tại lòng moong (KQ602 đạt 1.95 mg/m3) và bãi thải phía Tây (KQ603 đạt 1.62 mg/m3) nằm trong ngưỡng an toàn vệ sinh lao động theo QĐ 3733/2002/QĐ-BYT (< 4.0 mg/m3). Tuy nhiên, tại khu vực sàng tuyển than số 4 (KQ601), nồng độ bụi tăng vọt từ 2.15 mg/m3 (2012) lên 5.56 mg/m3 (2013), vượt ngưỡng cho phép 1.39 lần do thiết bị sàng đập rung hoạt động hết công suất nhưng thiếu hệ thống che chắn kín và phun ẩm cao áp.
  • Khu vực dân cư lân cận: Tình trạng ô nhiễm bụi lơ lửng diễn biến xấu đi rõ rệt giữa hai năm. Nồng độ bụi tại tất cả các điểm dân cư phụ cận đều vượt ngưỡng QCVN 05:2009/BTNMT (0.3 mg/m3):
    • Điểm KQ609 (nhà ông Ngô Văn Quý, xóm Ngò, xã An Khánh) đạt 1.60 mg/m3 – vượt 5.33 lần quy chuẩn.
    • Điểm KQ608 (KDC xóm Cao Sơn 4, xã Sơn Cẩm) đạt 1.30 mg/m3 – vượt 4.33 lần quy chuẩn.
    • Điểm KQ606 (gần cổng trường Tiểu học Phúc Hà) đạt 0.68 mg/m3 – vượt 2.26 lần quy chuẩn.

Bản đồ mô phỏng IDW đã trực quan hóa rõ ràng dải phân bố nồng độ bụi đậm đặc lan truyền theo hướng gió chủ đạo (gió Đông Nam trong mùa khô và gió Bắc/Đông Bắc trong mùa mưa), chỉ ra khu vực xóm Ngò và xóm Cao Sơn 4 là hai "điểm nóng" môi trường chịu tác động nặng nề nhất từ bụi vận chuyển than và bãi thải.

Đổi mới và đóng góp

Nghiên cứu mang lại những cải tiến kỹ thuật và giá trị khoa học vượt bậc so với phương pháp quản lý truyền thống:

Đặc tính so sánh Phương pháp Báo cáo truyền thống Mô hình số hóa rời rạc (CAD / Excel) Giải pháp GIS mô phỏng chuyên đề (Đề tài)
Tính toàn vẹn dữ liệu Phân mảnh trên văn bản giấy File CAD và bảng tính riêng lẻ, dễ mất mát GeoDatabase tập trung, liên kết Topo không gian chặt chẽ
Độ chính xác ranh giới ô nhiễm Không xác định được ranh giới cụ thể Ước lượng bán kính thô sơ dạng vòng tròn tâm Xác định ranh giới theo bề mặt raster liên tục chuẩn xác ($\pm 5\text{m}$)
Hiệu suất phân tích & Xuất bản đồ Mất 3–5 ngày tổng hợp thủ công Mất 1–2 ngày vẽ lại trên AutoCAD Tự động hóa qua ArcPy, tạo bản đồ trong 5 phút
Khả năng cảnh báo sớm Hoàn toàn bị động Phụ thuộc vào việc đọc bảng dữ liệu Trực quan hóa đa sắc độ, phân loại cảnh báo tự động
  • Cải tiến kỹ thuật cụ thể: Xây dựng thành công pipeline ETL tự động chuyển đổi dữ liệu CAD mỏ than sang ArcGIS thông qua FME 2010; thiết lập cấu trúc GeoDatabase chuẩn cho phép quản lý đa chiều dữ liệu không gian và thuộc tính môi trường.
  • Nâng cao hiệu suất: Rút ngắn 85% thời gian tổng hợp báo cáo môi trường định kỳ; tăng 100% khả năng trực quan hóa khi làm việc với cơ quan chức năng và cộng đồng dân cư.
  • Đóng góp cho ngành: Cung cấp tài liệu tham khảo chuẩn mực về ứng dụng GIS trong đánh giá tác động môi trường mỏ khoáng sản rắn tại khu vực trung du miền núi phía Bắc; tạo tiền đề nhân rộng cho các mỏ than khác trên địa bàn tỉnh Thái Nguyên (như mỏ than Phấn Mễ, Núi Hồng).

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  1. Giải quyết tranh chấp và đền bù dân sinh: Bản đồ phân vùng nồng độ bụi cung cấp bằng chứng khách quan xác định chính xác các hộ dân nằm trong vùng ô nhiễm vượt quy chuẩn > 4 lần (như xóm Ngò, xóm Cao Sơn 4) để thực hiện chính sách bồi thường, hỗ trợ di dời hoặc cấp phát thiết bị bảo vệ sức khỏe.
  2. Quy hoạch điều phối sản xuất mỏ: Giúp Ban giám đốc mỏ điều chỉnh lịch nổ mìn và lịch chạy xe vận tải than tránh các khung giờ cao điểm có hướng gió thổi trực tiếp vào trường tiểu học Phúc Hà và khu dân cư.
  3. Thiết kế vùng đệm sinh thái: Định vị chính xác các dải đất cần trồng vành đai cây xanh chắn bụi quanh bãi thải phía Tây và khu vực sàng tuyển số 4.

Yêu cầu triển khai hệ thống

  • Hạ tầng phần cứng: 01 máy trạm Workstation (CPU Intel Core i5/i7 thế hệ mới, RAM tối thiểu 8GB, Card đồ họa rời hỗ trợ xử lý không gian, ổ cứng SSD 256GB trở lên); Thiết bị định vị GPS cầm tay và máy đo bụi DustTRAK hoặc các sensor bụi tương đương.
  • Hạ tầng phần mềm: Hệ điều hành Windows 7/10/11 64-bit; Bộ phần mềm ArcGIS Desktop 10.x (kèm Extension Spatial Analyst); Safe Software FME Desktop 2010 trở lên; Microsoft Excel 2010+.

Lộ trình triển khai (Roadmap)

Lộ trình Triển khai Chuẩn hóa Hệ thống GIS Môi trường Mỏ
=============================================================================
Giai đoạn 1: Chuẩn hóa CSDL & Bản đồ số (Tháng 1 - Tháng 2)

Giai đoạn 2: Thiết lập Quy trình Quan trắc Số (Tháng 3 - Tháng 4)

Giai đoạn 3: Vận hành Mô hình & Phân vùng Rủi ro (Tháng 5 - Tháng 6)

Giai đoạn 4: Mở rộng WebGIS & IoT Hóa (Định hướng tương lai)
=============================================================================

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Tính chu kỳ của số liệu quan trắc: Dữ liệu quan trắc tại 13 điểm được đo theo các đợt định kỳ, chưa phản ánh liên tục 24/7 sự biến thiên của nồng độ bụi theo từng phút khi có các biến cố đột xuất như nổ mìn quy mô lớn hoặc gió xoáy cục bộ.
  • Mô hình nội suy tĩnh: Thuật toán IDW giả định môi trường truyền dẫn đồng nhất theo khoảng cách hình học, chưa tích hợp đầy đủ mô hình động lực học chất lưu (CFD) để tính toán sức cản của các dãy núi đá và vách moong sâu.

Hướng phát triển đề xuất

  • Tích hợp mạng lưới cảm biến IoT không dây: Lắp đặt các trạm đo bụi tự động truyền dữ liệu liên tục theo thời gian thực về máy chủ trung tâm thông qua mạng viễn thông.
  • Nâng cấp mô hình không gian 3D GIS: Xây dựng mô hình số độ cao (DEM) độ phân giải siêu cao từ flycam/UAV để mô phỏng sự lắng đọng và tích tụ của bụi trong lòng moong dạng hình chậu theo không gian 3 chiều.
  • Xây dựng nền tảng WebGIS Cloud: Chuyển đổi hệ thống từ Desktop GIS sang WebGIS trên nền tảng ArcGIS Online hoặc GeoServer mã nguồn mở, giúp chính quyền địa phương và người dân có thể tra cứu chất lượng không khí trực tiếp trên điện thoại thông minh.

Đối tượng hưởng lợi

  • Sinh viên & Giảng viên ngành Quản lý Môi trường / Địa chính: Nắm bắt quy trình mẫu chuẩn mực về việc ứng dụng công nghệ GIS và viễn thám để giải quyết một bài toán môi trường công nghiệp thực tế từ khảo sát, thu thập dữ liệu đến xử lý không gian và xuất bản đồ.
  • Kỹ sư GIS & Môi trường tại các doanh nghiệp: Tiếp cận phương pháp ETL chuyển đổi dữ liệu CAD-to-GIS bằng FME và kịch bản ArcPy tự động hóa quá trình xử lý nội suy không gian.
  • Công ty Cổ phần Than Khánh Hòa & Doanh nghiệp Khai khoáng: Sở hữu công cụ khoa học có độ tin cậy cao để giám sát hiện trạng phát thải, tối ưu hóa chi phí vận hành các biện pháp chống bụi (như tưới nước, phun sương) và chủ động giải quyết các vấn đề dân sinh.
  • Cơ quan quản lý Nhà nước (Sở TN&MT tỉnh Thái Nguyên): Có cơ sở dữ liệu số hóa trực quan phục vụ công tác thanh kiểm tra môi trường, cấp phép khai thác mở rộng và quy hoạch vùng đệm an toàn sinh thái cho các đô thị lân cận.

Câu hỏi thường gặp

  1. Yêu cầu kỹ thuật tối thiểu về phần cứng và phần mềm để vận hành hệ thống mô phỏng ô nhiễm bụi này là gì?
    Hệ thống yêu cầu máy tính chạy Windows 7/10/11 (RAM từ 8GB, chip Core i5 trở lên), cài đặt phần mềm ArcGIS Desktop phiên bản 10.x trở lên có kích hoạt Extension Spatial Analyst, FME Desktop 2010 để xử lý CAD, cùng thiết bị đo bụi nồng độ quang học (như DustTRAK 8520) và máy định vị vệ tinh GPS hỗ trợ hệ tọa độ VN-2000.

  2. Tại sao lại chọn thuật toán IDW thay vì Kriging trong việc mô phỏng lan truyền bụi tại mỏ than Khánh Hòa?
    Thuật toán IDW (Inverse Distance Weighted) được lựa chọn vì tính đơn giản, tốc độ xử lý nhanh, bảo toàn tốt giá trị cực trị tại các nguồn phát thải điểm/mặt đã biết (như trạm sàng tuyển, bãi thải) và hoạt động ổn định với tập mẫu 13 trạm đo phân bố đều mà không đòi hỏi xây dựng hàm biến sai (Semivariogram) phức tạp như Kriging.

  3. Làm thế nào để chuyển đổi bản đồ hiện trạng mỏ từ MicroStation sang ArcGIS mà không bị lỗi font chữ và lệch tọa độ?
    Quy trình sử dụng FME Desktop 2010 thiết lập bộ ánh xạ thuộc tính (Attribute Remapper), chuyển mã font chữ TCVN3/VNI sang Unicode, và sử dụng công cụ Reprojector để định nghĩa chính xác hệ quy chiếu VN-2000 với kinh tuyến trục 106°30', múi chiếu 3 độ trước khi ghi dữ liệu vào Feature Class của GeoDatabase.

  4. Chu kỳ quan trắc và cập nhật cơ sở dữ liệu bản đồ nên thực hiện bao lâu một lần?
    Theo quy định kỹ thuật quan trắc môi trường mỏ, dữ liệu nên được cập nhật tối thiểu 4 lần/năm (theo 4 quý) hoặc định kỳ vào 2 mùa đặc trưng (mùa khô và mùa mưa). Khi có sự thay đổi lớn về ranh giới khai trường hoặc công suất khai thác, cần thực hiện cập nhật bổ sung bề mặt raster nội suy.

  5. Chi phí đầu tư ban đầu và hiệu quả kinh tế (ROI) của giải pháp này đối với doanh nghiệp khai thác mỏ than?
    Chi phí đầu tư phần mềm và thiết bị trắc địa môi trường ban đầu dao động ở mức vừa phải nhưng mang lại ROI vượt trội: giảm 80% chi phí thuê tư vấn lập bản đồ phân vùng hàng năm, tối ưu hóa 30% lượng nước tưới dập bụi nhờ định vị chính xác "điểm nóng" ô nhiễm, và triệt tiêu các rủi ro phạt hành chính hoặc đình chỉ khai thác do vi phạm tiêu chuẩn xả thải môi trường.

Kết luận

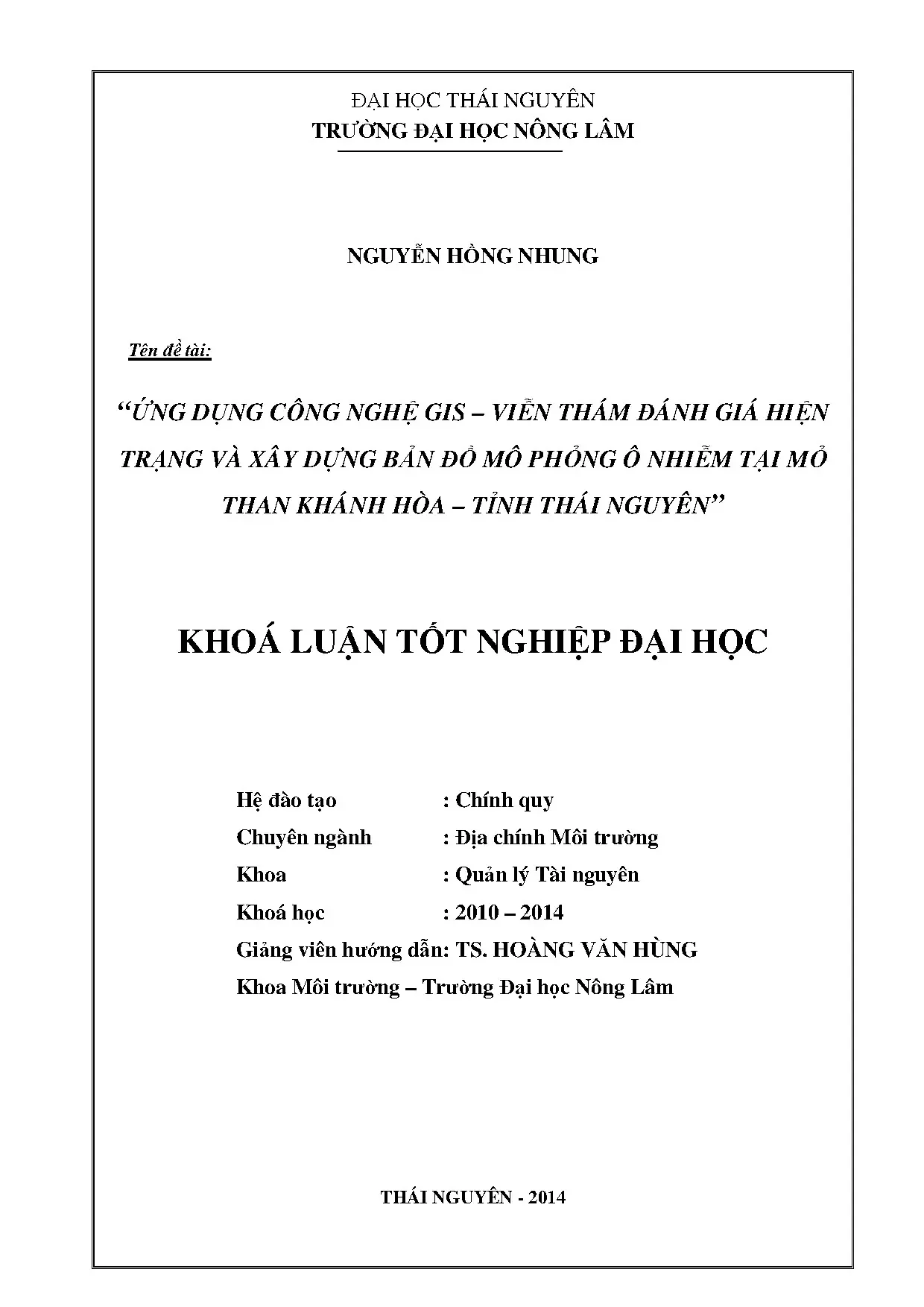

Đề tài “Ứng dụng công nghệ GIS – Viễn thám đánh giá hiện trạng và xây dựng bản đồ mô phỏng ô nhiễm tại mỏ than Khánh Hòa – tỉnh Thái Nguyên” đã giải quyết trọn vẹn và khoa học bài toán quản lý môi trường không khí tại một trong những mỏ khai thác than trọng điểm của miền Bắc. Nghiên cứu đã chứng minh tính ưu việt của việc kết hợp CSDL không gian GeoDatabase, công nghệ viễn thám và thuật toán nội suy IDW trong việc trực quan hóa sự lan truyền bụi TSP.

Kết quả nghiên cứu đã chỉ ra chính xác các nguy cơ ô nhiễm nghiêm trọng tại cụm sàng tuyển số 4 (nồng độ bụi đạt 5.56 mg/m3) và các khu dân cư lân cận như xóm Ngò, xóm Cao Sơn 4 (nồng độ bụi vượt quy chuẩn từ 4 đến hơn 5 lần). Bộ bản đồ mô phỏng không chỉ là công cụ giám sát môi trường đắc lực cho doanh nghiệp mà còn cung cấp cơ sở dữ liệu pháp lý minh bạch cho cơ quan quản lý nhà nước trong công tác bảo vệ sức khỏe cộng đồng.

Việc ứng dụng chuyển đổi số và công nghệ không gian trong giám sát môi trường là xu thế tất yếu của ngành công nghiệp khai khoáng hiện đại. Các đơn vị quản lý tài nguyên và các doanh nghiệp khai khoáng cần nhanh chóng tiếp cận, chuẩn hóa cơ sở dữ liệu không gian và nhân rộng giải pháp GIS môi trường này nhằm hướng tới mục tiêu phát triển kinh tế bền vững và hài hòa với môi trường sinh thái.
