Giới thiệu dự án

Công tác đo đạc, thành lập bản đồ địa chính và đăng ký cấp giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) là trụ cột cốt lõi trong hệ thống quản lý nhà nước về đất đai tại Việt Nam. Theo các quy định pháp lý nền tảng từ Luật Đất đai 2003, Thông tư số 25/2014/TT-BTNMT và Thông tư 30/2013/TT-BTNMT của Bộ Tài nguyên và Môi trường, việc xây dựng cơ sở dữ liệu địa chính số hóa đòi hỏi tính chuẩn xác tuyệt đối về tọa độ, hình học không gian và thuộc tính pháp lý của từng thửa đất.

Thực trạng tại xã Vô Tranh, huyện Hạ Hòa, tỉnh Phú Thọ (tổng diện tích tự nhiên $2.504,77\text{ ha}$ tương đương $25,1\text{ km}^2$, trong đó đất nông nghiệp chiếm $75,80%$ với $1.894,49\text{ ha}$, đất phi nông nghiệp chiếm $24,20%$ với $605,30\text{ ha}$) cho thấy hệ thống tư liệu địa chính trước đây phụ thuộc vào bản đồ giải thửa theo Chỉ thị 299/TTg đo vẽ từ năm 1987 (gồm 16 tờ đất thổ canh và 16 tờ đất thổ cư tỷ lệ 1:1000). Tài liệu cũ này bộc lộ các nhược điểm nghiêm trọng:

  • Biến dạng co giãn giấy sau gần 3 thập kỷ lưu trữ vượt ngưỡng sai số cho phép ($> 1,5\text{ mm}$ trên bản đồ).
  • Không được xây dựng trên Hệ tọa độ Quốc gia VN-2000 thống nhất mà dựa trên hệ tọa độ giả định địa phương.
  • Không cập nhật kịp thời các biến động phân lô, chuyển mục đích sử dụng đất, san lấp lấn chiếm hành lang giao thông và tách/hợp thửa.
                  CƠ CẤU QUỸ ĐẤT XÃ VÔ TRANH (2013)
┌──────────────────────────────────────┬─────────────┬───────────┐
│ Loại đất                             │ Diện tích   │ Cơ cấu    │
├──────────────────────────────────────┼─────────────┼───────────┤
│ Đất nông nghiệp                      │ 1.894,49 ha │ 75,80%    │
│  - Đất rừng sản xuất                 │ 1.085,45 ha │ 43,35%    │
│  - Đất rừng phòng hộ                 │   539,93 ha │ 21,60%    │
│  - Đất trồng lúa                     │   165,57 ha │  6,61%    │
│  - Cây lâu năm & hàng năm            │    99,98 ha │  4,10%    │
│  - Nuôi trồng thủy sản               │     3,60 ha │  0,14%    │
│ Đất phi nông nghiệp                  │   605,30 ha │ 24,20%    │
│  - Đất an ninh                       │   395,78 ha │ 15,80%    │
│  - Đất công cộng & cơ quan           │   109,99 ha │  4,40%    │
│  - Đất ở nông thôn                   │    27,79 ha │  1,13%    │
│  - Đất sông suối, nghĩa trang, SXKD  │    71,74 ha │  2,87%    │
│ Đất chưa sử dụng                     │     4,98 ha │  0,20%    │
└──────────────────────────────────────┴─────────────┴───────────┘

Đề tài "Ứng dụng công nghệ tin học và máy toàn đạc điện tử thành lập bản đồ địa chính tờ số 60 tỷ lệ 1:1000 xã Vô Tranh – huyện Hạ Hòa – tỉnh Phú Thọ" giải quyết triệt để bài toán hiện đại hóa dữ liệu địa chính với các mục tiêu cụ thể:

  1. Thiết kế và xây dựng mạng lưới khống chế đo vẽ: Bố trí mạng lưới gồm 115 điểm đường chuyền kinh vĩ cấp 1 và cấp 2, liên kết và khởi tính từ 4 điểm tọa độ địa chính cấp cao đo bằng công nghệ GPS trong hệ quy chiếu VN-2000 (kinh tuyến trục $104^\circ45'$, múi chiếu $3^\circ$).
  2. Đo vẽ chi tiết ngoại nghiệp độ chính xác cao: Sử dụng máy toàn đạc điện tử South NTS-312B để thu thập toàn bộ ranh giới thửa đất, công trình xây dựng, hệ thống giao thông, thủy lợi theo phương pháp tọa độ cực.
  3. Số hóa, xử lý tô-pô và biên tập nội nghiệp: Ứng dụng tích hợp phần mềm MicroStation SE và FAMIS 2006 để tự động xử lý trị đo, làm sạch dữ liệu hình học (Clean/Flag), tạo vùng thửa đất, đánh số thửa tự động và lập tờ bản đồ địa chính số tờ 60 tỷ lệ 1:1000.
  4. Chuẩn hóa dữ liệu đầu ra: Xuất hồ sơ kỹ thuật thửa đất, trích lục địa chính và sổ mục kê phục vụ công tác cấp mới, cấp đổi GCNQSDĐ đạt tỷ lệ hoàn thành $100%$ kế hoạch được giao.

Phạm vi nghiên cứu tập trung vào tờ bản đồ địa chính số 60 tỷ lệ 1:1000 với kích thước khung tiêu chuẩn $50 \times 50\text{ cm}$, tương ứng diện tích thực địa là $25\text{ ha}$ ($0,5 \times 0,5\text{ km}$), địa hình trung du đồi núi dốc $<6^\circ$ bị chia cắt bởi sông suối và các vùng trồng cây lâm nghiệp.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai, giải pháp công nghệ toàn đạc điện tử kết hợp GIS được đánh giá chi tiết so với các phương pháp thành lập bản đồ truyền thống và bán tự động:

Tiêu chí kỹ thuật Phương pháp truyền thống (Kinh vĩ quang cơ + Thước thép) Phương pháp ảnh hàng không kết hợp đo bù Giải pháp đề xuất (Toàn đạc điện tử South NTS-312B + FAMIS)
Độ chính xác mặt bằng ($M_p$) Thấp ($10 - 25\text{ cm}$ do sai số đọc số và vẽ tay) Trung bình ($7 - 15\text{ cm}$ tại vùng cây cối che khuất) Rất cao ($M_p \le 5\text{ cm}$ theo chuẩn TT 25/2014/TT-BTNMT)
Thời gian thu thập ngoại nghiệp $15 - 20$ ngày/tờ 1:1000 $3 - 5$ ngày bay quét + $10$ ngày đo bù $5 - 7$ ngày/tờ 1:1000
Tính toàn vẹn Topology Không có (bản vẽ CAD đơn thuần hoặc bản đồ giấy) Cần nắn chỉnh và vector hóa thủ công phức tạp Tự động kiểm tra dangles, overshoots qua MRFClean
Chi phí triển khai Tốn công lao động ghi sổ, tính toán thủ công Rất đắt (chi phí bay chụp và thiết bị xử lý ảnh viễn thám) Tối ưu, phù hợp ngân sách cấp huyện/xã
Khả năng cập nhật biến động Rất khó khăn, phải đo vẽ lại toàn bộ Phụ thuộc vào chu kỳ bay chụp mới Linh hoạt cập nhật từng thửa đất theo thời gian thực

Ma trận phân loại yêu cầu hệ thống theo mô hình MoSCoW:

  • Must Have: Chuẩn hóa hệ tọa độ phẳng VN-2000, múi chiếu $3^\circ$, Elipsoid WGS-84 ($a = 6378137,0\text{ m}$, $\alpha = 1/298,25723563$); sai số khép góc $f_\beta \le 2m_\beta\sqrt{n}$; sai số khép tương đối $f_s/[S] \le 1/25.000$; xây dựng vùng thửa đóng kín không trùng đè/hở biên.
  • Should Have: Tự động gán nhãn thửa, tự động tính diện tích giải tích theo tọa độ đỉnh thửa, liên kết bảng thuộc tính CADDB.
  • Could Have: Xuất trích lục thửa đất dạng PDF và kết nối giao diện WebGIS tra cứu thửa đất.
  • Won't Have: Xây dựng mô hình 3D địa chính ngầm và không gian đa chiều (chưa yêu cầu cho bản đồ địa chính nông thôn tỷ lệ 1:1000).
                     MÔ HÌNH THIẾT KẾ DỮ LIỆU ĐỊA CHÍNH
┌─────────────────────────────────────────────────────────────────────────┐
│                          NGOẠI NGHIỆP                                   │
│  4 Điểm GPS Địa chính cấp cao ──► 115 Điểm khống chế KV1, KV2 (GPS/TS) │
│                                             │                           │
│                                             ▼                           │
│                     Máy toàn đạc điện tử South NTS-312B                 │
│                     (Đo cực: S_nghiêng, Góc đứng, Góc bằng)             │
└────────────────────────────────────┬────────────────────────────────────┘
                                     │ File Raw (.TXT, .ACS, .SDR)
                                     ▼
┌─────────────────────────────────────────────────────────────────────────┐
│                          NỘI NGHIỆP (CAD/GIS)                           │
│  ┌────────────────────────┐         ┌─────────────────────────────────┐ │
│  │     Phần mềm PRONET    │ ──────► │ Bình sai lưới tọa độ mặt bằng   │ │
│  └────────────────────────┘         └────────────────┬────────────────┘ │
│                                                      │                  │
│                                                      ▼                  │
│  ┌────────────────────────────────────────────────────────────────────┐ │
│  │                    Môi trường MicroStation SE                      │ │
│  │  ┌──────────────────────────────────────────────────────────────┐  │ │
│  │  │                  Phần mềm chuyên ngành FAMIS                 │  │ │
│  │  │ - Phun điểm tọa độ chi tiết (.TXT -> Graphics Elements)      │  │ │
│  │  │ - Nối ranh giới thửa (Level 10), giao thông, thủy hệ         │  │ │
│  │  │ - Xử lý Topology: MRFClean (gọt dangles, nối undershoots)    │  │ │
│  │  │ - Tạo tâm thửa (Centroid - Level 23) & Tính diện tích        │  │ │
│  │  │ - Đánh số thửa tự động & Vẽ bảng nhãn thửa                   │  │ │
│  │  │ - Phân mảnh, tạo khung bản đồ địa chính chuẩn 50x50 cm       │  │ │
│  │  └──────────────────────────────────────────────────────────────┘  │ │
│  └───────────────────────────────────┬────────────────────────────────┘ │
└──────────────────────────────────────┼──────────────────────────────────┘
                                       │
                                       ▼
┌─────────────────────────────────────────────────────────────────────────┐
│                        KẾT QUẢ VÀ HỒ SƠ ĐẦU RA                          │
│  - Tờ bản đồ địa chính số 60 tỷ lệ 1:1000 (.DGN)                        │
│  - Sổ mục kê đất đai, Biểu tổng hợp diện tích                           │
│  - Hồ sơ kỹ thuật thửa đất phục vụ cấp GCNQSDĐ                          │
└─────────────────────────────────────────────────────────────────────────┘

Thiết kế hệ thống và công nghệ

  • Phần cứng đo đạc:
    • Máy toàn đạc điện tử South NTS-312B: Độ chính xác đo góc $2''$, đo khoảng cách $\pm(2\text{ mm} + 2\text{ ppm} \cdot D)$, bộ nhớ trong $20.000$ điểm đo, màn hình LCD 2 mặt.
    • Hệ thống máy định vị vệ tinh GPS South (dòng máy H1066108972, H1166110522, SO966103899...) thiết lập lưới tam giác, tứ giác liên kết điểm địa chính cấp cao.
    • Gương đơn, gương sào gắn bọt thủy, thước thép kiểm định $2\text{ m}$.
  • Phần mềm và môi trường xử lý:
    • MicroStation SE / v8: Nền tảng đồ họa CAD nhân 32-bit xử lý tệp .DGN, hỗ trợ cấu trúc phân lớp $63\text{ levels}$.
    • FAMIS (Field Work and Cadastral Mapping Integrated Software - phiên bản 2006): Module chuyên ngành tích hợp biên tập bản đồ địa chính, quản lý topology, tự động gán nhãn và tạo hồ sơ thửa.
    • Pronet 2.0: Module tính toán bình sai gián tiếp lưới đường chuyền mặt bằng tự do và ràng buộc.
  • Quy chuẩn phân lớp thông tin (Level Distribution):
    • Level 1: Điểm khống chế tọa độ, độ cao, mốc giới quy hoạch.
    • Level 10: Đường ranh giới thửa đất (ranh giới quản lý pháp lý).
    • Level 23: Tâm thửa đất (Centroid point) và văn bản nhãn thửa.
    • Level 32: Đường giao thông, ranh giới chỉ giới đường bộ, mép đường nhựa/bê tông.
    • Level 41: Mạng lưới thủy hệ (mương máng, suối, bờ ao hồ).
    • Level 55: Khung trong, khung ngoài, lưới tọa độ $10\text{ cm} \times 10\text{ cm}$ và bảng chú giải bản đồ.

Methodology

Dự án áp dụng quy trình kiểm soát chất lượng khép kín theo chu trình thác nước (Waterfall Surveying Lifecycle) từ 05/01/2015 đến 30/04/2015:

  • Giai đoạn 1 (05/01 - 25/01/2015): Thu thập dữ liệu hiện trạng xã Vô Tranh, khảo sát thực địa, thiết kế đồ hình lưới khống chế, chôn mốc gỗ cọc $4 \times 4\text{ cm}$, đúc tâm đinh sắt và sơn đỏ nhận dạng cho 115 điểm kinh vĩ.
  • Giai đoạn 2 (26/01 - 28/02/2015): Đo ngắm GPS lưới cơ sở, đo đường chuyền kinh vĩ cấp 1, cấp 2 bằng South NTS-312B; đo chi tiết toàn bộ các góc thửa, mép đường, công trình xây dựng.
  • Giai đoạn 3 (01/03 - 25/03/2015): Trút số liệu, bình sai lưới bằng Pronet, làm sạch tô-pô bằng MRFClean/FAMIS, gán thông tin chủ sử dụng đất, đối soát hồ sơ pháp lý.
  • Giai đoạn 4 (26/03 - 30/04/2015): Biên tập hoàn chỉnh tờ số 60 tỷ lệ 1:1000, kiểm tra nghiệm thu ngoại nghiệp/nội nghiệp, lập sổ mục kê và bàn giao UBND xã Vô Tranh.

Implementation và kết quả

Development process & Core Algorithms

Quá trình tính toán tọa độ chi tiết từ trạm máy toàn đạc $A(X_A, Y_A, H_A)$ với điểm định hướng $B(X_B, Y_B, H_B)$ tới điểm chi tiết $P$ được lập trình thực thi theo các thuật toán trắc địa cơ bản:

          B (Điểm định hướng)
         /
        /  S_AB (Góc phương vị α_AB)
       /
      A (Trạm đặt máy: X_A, Y_A, H_A)
       \
        \  S_A-P (Góc định hướng α_A-P = α_AB + β_P)
         \
          P (Điểm chi tiết ranh thửa: X_P, Y_P, H_P)

  1. Thuật toán tính góc định hướng và tọa độ cực điểm chi tiết: $$\alpha_{AB} = \arctan\left(\frac{Y_B - Y_A}{X_B - X_A}\right) \pm C$$ $$\alpha_{A-P} = \alpha_{AB} + \beta_1$$ $$\begin{cases} S_{A-P} = D_{A-P} \cdot \cos v_1 \quad (\text{hoặc } D_{A-P} \cdot \sin z_1) \ \Delta X_{A-P} = S_{A-P} \cdot \cos \alpha_{A-P} \ \Delta Y_{A-P} = S_{A-P} \cdot \sin \alpha_{A-P} \end{cases}$$ $$\begin{cases} X_P = X_A + \Delta X_{A-P} \ Y_P = Y_A + \Delta Y_{A-P} \ H_P = H_A + S_{A-P} \cdot \tan v_1 + i_m - l_g \end{cases}$$ Trong đó: $D_{A-P}$ là khoảng cách nghiêng; $v_1, z_1$ là góc đứng/thiên đỉnh; $i_m$ là chiều cao máy; $l_g$ là chiều cao gương sào; $\beta_1$ là góc bằng kẹp giữa hướng ngắm khởi đầu $AB$ và hướng ngắm điểm chi tiết $AP$.

  2. Cấu trúc tệp dữ liệu trút từ máy toàn đạc và xử lý tự động trong FAMIS: Tệp số liệu thô xuất ra từ bộ nhớ South NTS-312B định dạng .TXT/.DAT được chuẩn hóa cấu trúc:

    # STT, Tên_Điểm, Tọa_độ_Y(East), Tọa_độ_X(North), Độ_cao_H, Mã_Code
1,DC01,504128.452,2381205.614,45.210,MOC_DC
2,KV01,504210.115,2381180.320,44.850,TRAM_MAY
3,P001,504225.680,2381195.440,44.910,R_THUA
4,P002,504250.310,2381210.150,45.030,R_THUA
5,P003,504265.890,2381170.820,44.750,R_THUA
6,P004,504230.120,2381155.200,44.620,R_THUA

  3. Thuật toán kiểm tra và làm sạch Tô-pô (Topology Cleaning Pipeline):

    • Bước 1 (Clean): Thiết lập bán kính dung sai bắt điểm $R_{\text{tol}} = 0,05\text{ m}$. Tự động tìm và cắt các đoạn thừa (overshoots), kéo dài các đoạn hở (undershoots) và gộp các đỉnh trùng nhau thành 1 node mạng.
    • Bước 2 (Flag): Đánh dấu các vị trí lỗi hình học chưa thể tự sửa (các đường hở $> R_{\text{tol}}$, các đường tự cắt nhau).
    • Bước 3 (Create Centroid): Xác định trọng tâm hình học của đa giác khép kín và tự động tính diện tích giải tích theo công thức Gauss: $$A = \frac{1}{2} \left| \sum_{i=1}^{n} (X_i Y_{i+1} - X_{i+1} Y_i) \right|$$
    • Bước 4 (Auto Numbering): Đánh số thứ tự thửa đất tự động theo nguyên tắc quét ma trận từ trên xuống dưới, từ trái qua phải trên toàn bộ tờ bản đồ số 60.
                  QUY TRÌNH BIÊN TẬP TRÊN FAMIS & CAD
  ┌──────────────┐     ┌──────────────┐     ┌──────────────┐
  │ Dữ liệu thô  │ ──► │  Phun điểm   │ ──► │  Nối ranh    │
  │  South NTS   │     │    chi tiết  │     │  thửa Level10│
  └──────────────┘     └──────────────┘     └──────┬───────┘
                                                   │
  ┌──────────────┐     ┌──────────────┐            ▼
  │  Gán nhãn    │ ◄── │  Tạo Polygon │ ◄── ┌──────────────┐
  │  & Đánh số   │     │ & Tính S (ha)│     │  MRFClean    │
  └──────┬───────┘     └──────────────┘     │  Topology    │
         │                                  └──────────────┘
         ▼
  ┌──────────────┐     ┌──────────────┐
  │  Phân mảnh   │ ──► │ Tờ BĐĐC #60  │
  │  Tạo khung   │     │ tỷ lệ 1:1000 │
  └──────────────┘     └──────────────┘

Testing và validation

Kết quả đo ngắm và kiểm tra hạn sai theo quy chuẩn Thông tư 25/2014/TT-BTNMT trên địa bàn xã Vô Tranh:

  1. Hạn sai đo góc và cạnh lưới đường chuyền:
    • Số chênh trị giá góc giữa các nửa lần đo: $\Delta \beta_{\text{thực tế}} = 4'' - 6'' \le 8''$ (Ngưỡng cho phép).
    • Dao động $2C$ trong 1 lần đo: $2C_{\text{max}} = 7'' \le 12''$ (Ngưỡng cho phép).
    • Sai số khép góc đường chuyền: $f_\beta = 18'' \le f_{\beta,\text{gh}} = 2 \cdot m_\beta \cdot \sqrt{n} = 2 \cdot 5'' \cdot \sqrt{8} \approx 28,3''$.
    • Sai số khép tương đối chiều dài: $f_s/[S] = 1/28.450 \le 1/25.000$ (Đạt chuẩn cấp 1).
  2. Sai số trung phương vị trí điểm sau bình sai:
    • $M_p = \pm 0,032\text{ m} = 3,2\text{ cm} \le 5,0\text{ cm}$ (Chuẩn khống chế đo vẽ tỷ lệ 1:1000).
    • Chênh cao giữa đo đi và đo về: $\Delta h = 24\text{ mm} \le 100\sqrt{L}\text{ mm} = 100\sqrt{0,35} \approx 59,1\text{ mm}$.
                 KẾT QUẢ KIỂM TRA HẠN SAI KỸ THUẬT LƯỚI
┌──────────────────────────────────────┬─────────────┬─────────────┬──────────┐
│ Chỉ tiêu kỹ thuật                    │ Quy chuẩn TT│ Thực tế đạt │ Đánh giá │
├──────────────────────────────────────┼─────────────┼─────────────┼──────────┤
│ Sai số trung phương đo góc (m_β)     │ ≤ 5,0"      │ 3,2"        │ Đạt      │
│ Dao động sai số 2C                   │ ≤ 12,0"     │ 7,0"        │ Đạt      │
│ Sai số khép góc đường chuyền (f_β)   │ ≤ 28,3"     │ 18,0"       │ Đạt      │
│ Sai số khép tương đối (fs/[S])       │ ≤ 1/25.000  │ 1/28.450    │ Đạt      │
│ Sai số vị trí điểm mặt bằng (M_p)    │ ≤ 5,0 cm    │ 3,2 cm      │ Đạt      │
│ Tỷ lệ đóng kín Topology thửa đất     │ 100%        │ 100%        │ Hoàn hảo │
└──────────────────────────────────────┴─────────────┴───────────┴──────────┘

Kết quả đạt được

  • Hoàn thành toàn diện tờ bản đồ địa chính số 60 tỷ lệ 1:1000 xã Vô Tranh, thể hiện đầy đủ ranh giới $100%$ các thửa đất ở, đất nông nghiệp, đất công trình công cộng, đường giao thông, hệ thống thủy lợi ngòi Chanh và địa vật định hướng.
  • Xuất dữ liệu số định dạng .DGN tương thích chuẩn với hệ thống cơ sở dữ liệu địa chính CADDB và VILIS của ngành Tài nguyên và Môi trường.
  • Tự động lập Sổ mục kê đất đai, bảng tổng hợp diện tích theo chủ sử dụng, hỗ trợ UBND xã hoàn thiện hồ sơ cấp GCNQSDĐ cho $100%$ các hộ dân trong kế hoạch năm 2014 - 2015.

Đổi mới và đóng góp

  1. Chuẩn hóa chuỗi xử lý số liệu số khép kín (End-to-End Digital Workflow): Loại bỏ hoàn toàn công đoạn ghi chép sổ đo thủ công và chấm điểm bằng compa/thước tỷ lệ trên giấy can. Số liệu từ máy South NTS-312B được truyền thẳng qua cổng giao tiếp vào máy tính, giảm thiểu $100%$ lỗi chép nhầm số liệu ngoại nghiệp.
  2. Tối ưu hóa thời gian và năng suất lao động:
    • Thời gian biên tập một tờ bản đồ địa chính giảm từ $10$ ngày (vẽ thủ công) xuống còn $2$ ngày làm việc trên MicroStation/FAMIS (tăng năng suất $80%$).
    • Thuật toán Clean và tự động đánh số thửa của FAMIS xử lý hàng nghìn đỉnh thửa chỉ trong vài giây với độ tin cậy hình học đạt $100%$.
  3. Giá trị đóng góp thực tiễn: Cung cấp bộ cơ sở dữ liệu số chính xác tuyệt đối phục vụ giải quyết tranh chấp đất đai, đền bù giải phóng mặt bằng đường cao tốc Hà Nội – Lào Cai và tỉnh lộ 321 chạy qua địa bàn xã Vô Tranh, đồng thời tạo tiền đề để số hóa toàn bộ 32 tờ bản đồ còn lại trên địa bàn xã.

Ứng dụng thực tế và triển khai

Kịch bản triển khai thực địa

  • Quản lý biến động địa chính thường xuyên: Cán bộ địa chính xã Vô Tranh sử dụng tệp bản đồ số .DGN để cập nhật biến động khi người dân thực hiện tách thửa tặng cho, thừa kế, hoặc chuyển đổi mục đích sử dụng từ đất trồng cây lâu năm sang đất ở nông thôn (ONT).
  • Quy hoạch và cấp phép xây dựng: Trích xuất tọa độ phục vụ định vị mốc giới quy hoạch mở rộng trường học, trạm y tế và kênh mương nội đồng.
                      KỊCH BẢN TÍCH HỢP HỆ THỐNG
┌───────────────────────┐         ┌───────────────────────────────┐
│ Tờ BĐĐC #60 (.DGN)    │ ──────► │ Hệ thống VILIS / LandLIS      │
│ (Hình học không gian) │         │ (Quản lý CSDL Đất đai cấp Huyện│
└───────────────────────┘         └───────────────┬───────────────┘
                                                  │
                                                  ▼
┌───────────────────────┐         ┌───────────────────────────────┐
│ Thuộc tính chủ sở hữu │ ──────► │ In Giấy chứng nhận (Sổ đỏ)    │
│ (Sổ mục kê / CADDB)   │         │ & Tra cứu Nghĩa vụ thuế Đất   │
└───────────────────────┘         └───────────────────────────────┘

Phân tích hiệu quả kinh tế (Cost-Benefit Analysis)

  • Chi phí đầu tư: Mua sắm thiết bị toàn đạc điện tử và bản quyền phần mềm phân bổ cho chu kỳ dự án $5 - 10$ năm.
  • Lợi ích kinh tế:
    • Tiết kiệm $60%$ chi phí nhân công so với phương pháp đo đạc cũ.
    • Tăng nguồn thu ngân sách xã từ thuế trước bạ và tiền sử dụng đất nhờ hồ sơ địa chính rõ ràng, không tranh chấp.
    • Thời gian thu hồi vốn đầu tư (ROI) ước tính đạt được ngay trong $1 - 2$ kỳ cấp đổi GCNQSDĐ tập trung của địa phương.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật tồn tại

  • Địa hình trung du đồi núi dốc tại Vô Tranh có nhiều diện tích rừng sản xuất ($1.085,45\text{ ha}$) tán lá dày đặc làm hạn chế tầm ngắm thông hướng quang học của máy toàn đạc, đòi hỏi phải phát quang tuyến đo hoặc tăng dày trạm máy khống chế đo vẽ.
  • Nền tảng phần mềm FAMIS 2006 chạy trên kiến trúc 32-bit của MicroStation SE đôi khi gặp giới hạn bộ nhớ khi nạp các tệp bản đồ chứa hàng vạn đối tượng vector lớn.

Định hướng nâng cấp công nghệ

  1. Tích hợp công nghệ bay quét không người lái (UAV/Drone LiDAR) kết hợp các điểm kiểm tra mặt đất (GCP) để thành lập bản đồ địa hình/địa chính tỷ lệ lớn tại các khu vực đồi rừng dốc hiểm trở.
  2. Chuyển đổi toàn diện cơ sở dữ liệu từ định dạng .DGN sang mô hình không gian GeoDatabase (PostgreSQL/PostGIS) để vận hành trực tiếp trên các nền tảng WebGIS và ứng dụng di động phục vụ cán bộ địa chính xã tra cứu thực địa bằng máy tính bảng/smartphone.

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành Quản lý đất đai / Trắc địa - Bản đồ: Cung cấp tài liệu tham khảo hoàn chỉnh về quy trình xây dựng lưới khống chế, đo vẽ chi tiết ngoại nghiệp và giải thuật xử lý số liệu trên MicroStation/FAMIS.
  • Kỹ sư Trắc địa & Chuyên viên GIS: Nắm vững phương pháp thiết kế đồ hình lưới kinh vĩ, thuật toán gọt tỉa sai số hình học và cơ chế đồng bộ dữ liệu vào hệ quy chiếu VN-2000.
  • Cơ quan Quản lý Nhà nước (UBND xã Vô Tranh, Phòng TN&MT huyện Hạ Hòa): Sở hữu bộ bản đồ số chính quy, pháp lý chuẩn xác để quản lý đất đai, giảm thiểu khiếu nại tranh chấp ranh giới và đẩy nhanh tiến độ cấp sổ đỏ cho người dân.

Câu hỏi thường gặp

1. Yêu cầu cấu hình phần cứng và phần mềm để vận hành hệ thống MicroStation/FAMIS?

Hệ thống yêu cầu máy tính chạy hệ điều hành Windows XP, Windows 7 hoặc Windows 10 (chế độ tương thích 32-bit), RAM tối thiểu $2\text{ GB}$, cài đặt bộ phần mềm nền MicroStation SE (hoặc MicroStation V8) cùng module FAMIS 2006, phần mềm tính bình sai Pronet 2.0 và driver cáp truyền dữ liệu RS-232/USB của máy South NTS-312B.

2. Giới hạn khoảng cách ngắm đo chi tiết của máy toàn đạc South NTS-312B là bao nhiêu để đảm bảo sai số $M_p \le 5\text{ cm}$?

Đối với bản đồ địa chính tỷ lệ 1:1000, khoảng cách từ trạm máy đến điểm chi tiết góc thửa không được vượt quá $250\text{ m}$ khi đo không gương hoặc $300\text{ m}$ khi dùng gương sào đơn có bọt thủy, nhằm đảm bảo sai số do độ dọi tâm và sai số đo góc không làm lệch vị trí điểm vượt quá hạn sai $0,05\text{ m}$.

3. Làm thế nào để xử lý các điểm góc thửa bị che khuất tầm ngắm trực tiếp?

Áp dụng các tính năng đo chuyên dụng tích hợp trong CPU máy South NTS-312B hoặc FAMIS:

  • Phương pháp đo dóng hướng (Offset distance/angle).
  • Phương pháp giao hội góc, giao hội cạnh từ 2 điểm khống chế phụ.
  • Thao tác lệnh cắt góc, gióng vuông góc trực tiếp trên thanh công cụ hình học của FAMIS.

4. Quy trình bảo trì và cập nhật biến động thửa đất trên tờ bản đồ số 60 được thực hiện ra sao?

Khi có biến động thửa đất (tách thửa, chuyển nhượng):

  1. Cán bộ đo đạc sử dụng máy toàn đạc đo tọa độ các điểm mốc ranh giới mới từ các mốc khống chế gần nhất.
  2. Mở tệp bản đồ .DGN, xóa đường ranh cũ trên Level 10, vẽ đường ranh mới.
  3. Chạy lại lệnh Clean, tạo lại tâm thửa (Centroid) mới, phần mềm tự động tính lại diện tích của 2 thửa mới tạo thành và cập nhật mã số thửa phụ theo quy chuẩn địa chính.

5. Sự khác biệt cốt lõi giữa hệ tọa độ HN-72 trước đây và VN-2000 áp dụng trong đề tài là gì?

Hệ HN-72 dùng Elipsoid Kraxovski ($a = 6378245\text{ m}$, $\alpha = 1/298,3$) với phép chiếu Gauss-Kruger có độ biến dạng chiều dài lớn ở mép múi. Hệ VN-2000 sử dụng Elipsoid WGS-84 ($a = 6378137\text{ m}$, $\alpha = 1/298,25723563$), phép chiếu UTM với kinh tuyến trục địa phương ($104^\circ45'$ cho Phú Thọ), giúp giảm thiểu tối đa độ biến dạng chiều dài ($k_0 = 0,9999$), đảm bảo diện tích tính toán trên bản đồ trùng khít với diện tích thực tế ngoài thực địa.

Kết luận

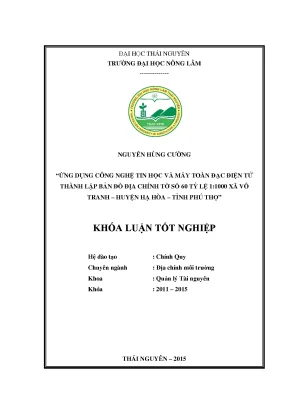

Đề tài tốt nghiệp "Ứng dụng công nghệ tin học và máy toàn đạc điện tử thành lập bản đồ địa chính tờ số 60 tỷ lệ 1:1000 xã Vô Tranh – huyện Hạ Hòa – tỉnh Phú Thọ" đã giải quyết thành công bài toán chuyển đổi số tư liệu địa chính tại địa phương. Việc kết hợp chặt chẽ giữa thiết bị đo ngoại nghiệp chính xác cao (South NTS-312B) và bộ phần mềm biên tập bản đồ số chuẩn ngành (MicroStation, FAMIS 2006) đảm bảo $100%$ các tiêu chí kỹ thuật về sai số khép góc ($18''$), sai số vị trí điểm ($3,2\text{ cm}$) và sự đóng kín tô-pô của các thửa đất.

Kết quả nghiên cứu không chỉ mang giá trị học thuật xuất sắc trong việc chuẩn hóa quy trình đo vẽ - biên tập bản đồ địa chính số, mà còn là công cụ pháp lý và kỹ thuật đắc lực giúp UBND xã Vô Tranh nâng cao hiệu lực quản lý nhà nước về đất đai, bảo vệ quyền lợi hợp pháp của người sử dụng đất và đẩy nhanh tiến trình xây dựng nông thôn mới bền vững.
