I. Khái Niệm và Tầm Quan Trọng Thuyết Minh Đồ Án Nền Móng
Thuyết minh đồ án nền và móng là một tài liệu kỹ thuật quan trọng trong thiết kế công trình xây dựng. Đây là phần tài liệu chi tiết mô tả toàn bộ quá trình khảo sát địa chất, phân tích tính chất đất nền, và thiết kế móng phù hợp với điều kiện địa hình. Tầm quan trọng của thuyết minh đồ án nền móng nằm ở việc đảm bảo an toàn công trình, tính kinh tế và độ bền lâu dài. Một thiết kế nền móng không phù hợp có thể dẫn đến lún không đều, nứt tường, thậm chí sập công trình. Thuyết minh giúp các kỹ sư, nhà thầu và chủ đầu tư hiểu rõ mục đích, phương pháp và kết quả của công work thiết kế, từ đó quản lý dự án hiệu quả hơn.
1.1. Định Nghĩa Nền Móng
Nền móng là phần kết cấu dưới đất, bao gồm phần nền đất tự nhiên và công trình móng. Nền móng có chức năng truyền tải tải trọng công trình xuống lớp đất có khả năng chịu lực. Việc lựa chọn loại nền móng phụ thuộc vào tính chất đất, tải trọng công trình, độ sâu lớp đất tốt và các yếu tố địa hình.
1.2. Vai Trò của Thuyết Minh Tài Liệu
Thuyết minh tài liệu cung cấp thông tin chi tiết về quá trình thiết kế móng nông và móng sâu. Nó bao gồm kết quả khảo sát địa chất, phân tích lực học, tính toán sức chịu nền, và kiểm tra ổn định. Tài liệu này là cơ sở để đội thi công thực hiện đúng theo thiết kế và giám sát chất lượng móng.
II. Tài Liệu Thiết Kế và Khảo Sát Địa Chất

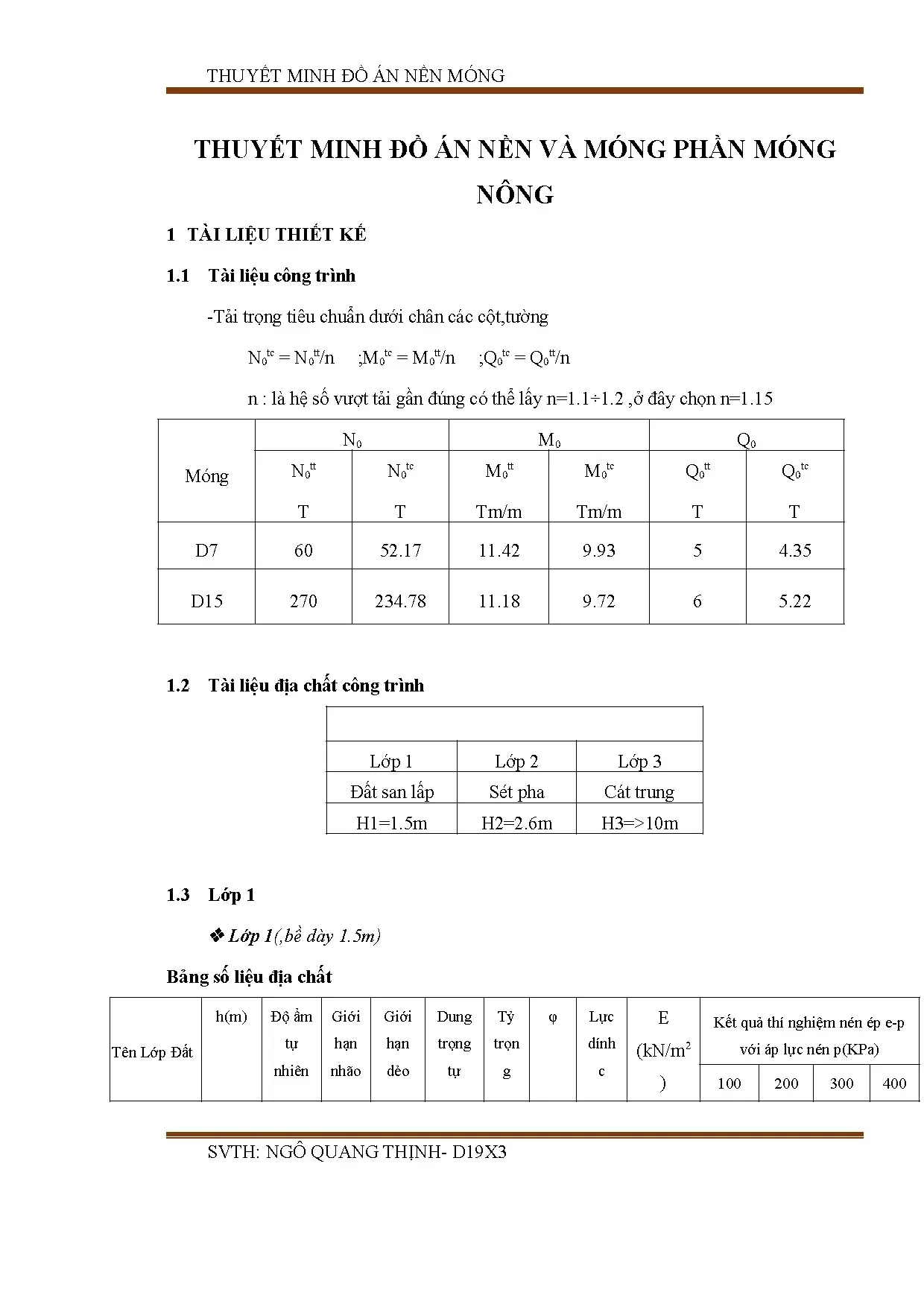

Trong quá trình thuyết minh đồ án nền móng, tài liệu thiết kế và tài liệu địa chất công trình đóng vai trò cốt lõi. Tài liệu thiết kế bao gồm tải trọng tiêu chuẩn dưới chân các cột, tường với các hệ số vượt tải phù hợp (hệ số n ≈ 1,15). Khảo sát địa chất xác định các lớp đất khác nhau, từ đó lựa chọn lớp nền phù hợp nhất. Kết quả khảo sát cung cấp thông tin về bề dày lớp đất, độ ẩm, giới hạn dẻo, lực dính, modun biến dạng và các chỉ tiêu cơ lý khác. Các dữ liệu này được thử nghiệm nén ép với áp lực khác nhau (100-400 KPa) để xác định tính chất chính xác của từng lớp đất.
2.1. Phân Loại Lớp Đất và Đặc Tính
Đất được phân thành các lớp khác nhau: đất sét pha, cát trung và đất san lấp. Lớp 1 là đất yếu, bề dày 1,5m không phù hợp làm nền. Lớp 2 là sét pha dẻo cứng, bề dày 2,6m, có khả năng chịu tải tốt. Lớp 3 là cát hạt trung chặt, thích hợp làm nền móng ở độ sâu lớn. Lực dính c, góc ma sát φ, dung trọng γ là các chỉ tiêu quan trọng xác định sức chịu nền.
2.2. Kết Quả Trụ Địa Chất
Trụ địa chất là kết quả khảo sát chi tiết ở công trường thực tế. Dựa trên kết quả này, nhân viên thiết kế xác định chính xác chiều sâu chôn móng phù hợp. Thường chọn móng đặt vào lớp đất 2 (sét pha dẻo cứng) ở độ sâu h = 2m để đảm bảo ổn định và không bị ảnh hưởng bởi lớp đất yếu phía trên.
III. Phương Án Thiết Kế Móng Nông
Móng nông là giải pháp phù hợp khi tải trọng công trình không quá lớn và nền đất nhìn chung tốt. Phương án móng nông được lựa chọn dựa trên kết quả khảo sát địa chất chỉ ra lớp đất 2 (sét pha) có khả năng chịu tải tốt. Thiết kế sử dụng bê tông B20 với cường độ chịu nén Rb = 11 MPa, cốt thép CB300-V có Rs = 260 MPa. Lớp bê tông đá 4x6, M100 dày 10cm được đặt dưới đáy móng để đảm bảo truyền tải tải trọng đều và giảm lún. Phương án này tiết kiệm chi phí so với móng sâu, đồng thời vẫn đảm bảo an toàn công trình theo các tiêu chuẩn kỹ thuật hiện hành.
3.1. Xác Định Chiều Sâu Chôn Móng
Chiều sâu chôn móng h = 2m được chọn dựa trên ba tiêu chí chính: kết quả khảo sát địa chất, tính chất lớp đất sét pha dẻo cứng, và điều kiện địa hình. Móng được chôn sâu vào lớp đất 2 để tránh lớp đất yếu ở trên (lớp san lấp), đồng thời đảm bảo nền đất không bị ảnh hưởng bởi mùa, thời tiết và hoạt động công trình.
3.2. Chọn Kích Thước Đáy Móng
Kích thước sơ bộ đáy móng được tính toán dựa trên tải trọng tiêu chuẩn N₀tc và sức chịu nền đất Rtc. Áp dụng công thức sức chịu nền theo tiêu chuẩn hiện hành, diện tích sơ bộ Fsb = N₀tc/Rtc. Sau đó, xác định bề rộng b và chiều dài l của đáy móng sao cho diện tích F ≥ Fsb, đồng thời kiểm tra điều kiện ổn định và lún.
IV. Kiểm Tra Ổn Định Nền và Tính Toán Lún
Sau khi xác định kích thước đáy móng, bước tiếp theo là kiểm tra ổn định nền và tính toán lún công trình. Điều kiện kiểm tra ổn định yêu cầu áp lực cực đại Pmax,tc ≤ 1,2.Rtc và áp lực cực tiểu Pmin,tc ≥ 0. Nếu các điều kiện này được thỏa mãn, kích thước đáy móng được chấp nhận. Tính toán lún theo từng lớp phân tố nhằm xác định lún tổng cộng của công trình. Lún phải không vượt quá giới hạn cho phép Sgh = 8cm theo tiêu chuẩn hiện hành. Quá trình này đảm bảo rằng công trình sẽ hoạt động an toàn, không bị nứt, lún không đều hoặc các dạng hư hỏng khác trong quá trình sử dụng.
4.1. Điều Kiện Kiểm Tra Ổn Định
Áp lực tiêu chuẩn được tính từ tải trọng công trình và diện tích đáy móng. Áp lực cực đại xuất hiện tại cạnh móng gần nhất với moment, áp lực cực tiểu xuất hiện tại cạnh xa nhất. Cả hai giá trị phải nằm trong khoảng cho phép để đảm bảo nền đất không bị phá hoại cục bộ hoặc chịu áp lực âm (kéo).
4.2. Tính Toán Lún Công Trình
Lún công trình được tính bằng phương pháp chia lớp (layer method), cộng lún của từng lớp đất dưới tác dụng của áp lực gây lún. Modun biến dạng E, hệ số Poisson và độ sâu lớp đất quyết định độ lún tương ứng. Tổng lún phải ≤ 8cm để đảm bảo công trình không bị lún quá mức gây hư hỏng kết cấu, nứt tường, hoặc các vấn đề khác liên quan đến độ bền lâu dài.
