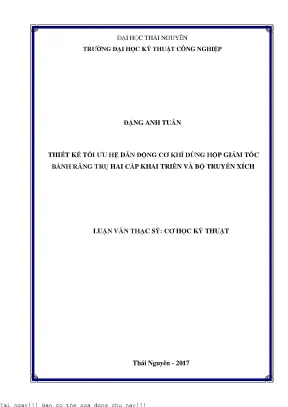

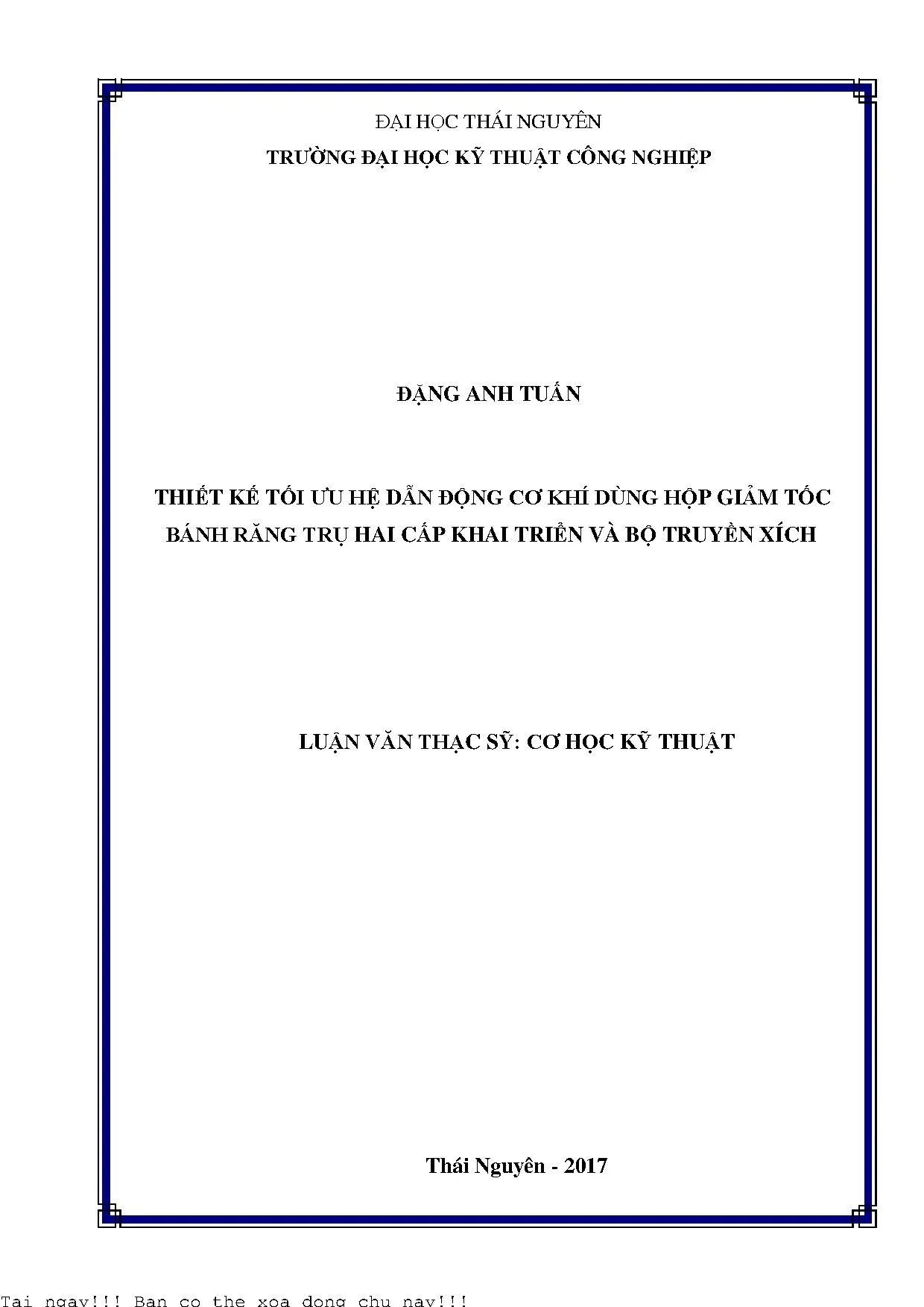

Thiết Kế Tối Ưu Hệ Dẫn Động Cơ Khí Dùng Hộp Giảm Tốc Bánh Răng Trụ Hai Cấp

• Tác giả: Đặng Anh Tuấn
• Người hướng dẫn: TS. Hồ Ký Thanh
• Trường học: Đại học Thái Nguyên
• Chuyên ngành: Cơ học kỹ thuật
• Đề tài: Thiết Kế Tối Ưu Hệ Dẫn Động Cơ Khí Với Hộp Giảm Tốc Hai Cấp
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2017
• Địa điểm: Thái Nguyên

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: GIỚI THIỆU
• 1.1. Hộp giảm tốc
• 1.2. Hộp giảm tốc bánh răng trụ
• 1.3. Hộp giảm tốc bánh răng côn và côn-trụ
• 1.4. Hộp giảm tốc trục vít
• 1.5. Các bộ truyền ngoài hộp
• 1.5.1. Bộ truyền đai
• 1.5.1.1. Đai dẹt
• 1.5.1.2. Đai thang
• 1.5.1.3. Đai răng
• 1.5.2. Bộ truyền xích
• 1.5.2.1. Xích ống con lăn và xích con lăn
• TÀI LIỆU THAM KHẢO

I. Giới Thiệu Thiết Kế Tối Ưu Hệ Dẫn Động Cơ Khí 2 Cấp

Trong bối cảnh công nghiệp hiện đại, việc thiết kế hệ dẫn động cơ khí hiệu quả là yếu tố then chốt để nâng cao năng suất và giảm chi phí. Các hệ thống này thường sử dụng động cơ có công suất và tốc độ không đổi, kết hợp với các bộ phận truyền động để điều chỉnh mô-men xoắn và tốc độ đầu ra. Bài toán tối ưu hóa hệ dẫn động trở nên cấp thiết, đòi hỏi sự kết hợp giữa lý thuyết và thực nghiệm. Hộp giảm tốc hai cấp đóng vai trò quan trọng trong việc truyền động và điều chỉnh tốc độ, mô-men xoắn, ảnh hưởng trực tiếp đến hiệu suất tổng thể. Nghiên cứu này tập trung vào việc thiết kế tối ưu hệ dẫn động sử dụng hộp giảm tốc bánh răng trụ hai cấp và bộ truyền xích, một cấu hình phổ biến trong nhiều ứng dụng công nghiệp. Việc tối ưu hóa không chỉ cải thiện hiệu suất mà còn kéo dài tuổi thọ và giảm thiểu chi phí bảo trì.

1.1. Vai trò của Hộp Giảm Tốc trong Hệ Dẫn Động Cơ Khí

Hộp giảm tốc là bộ phận trung tâm trong hệ dẫn động cơ khí, đảm nhiệm vai trò điều chỉnh tốc độ và tăng mô-men xoắn từ động cơ đến cơ cấu chấp hành. Cấu tạo bên trong thường bao gồm các cặp bánh răng hoặc trục vít, được bố trí trong một vỏ hộp kín. Ưu điểm của hộp giảm tốc là tỷ số truyền ổn định, tuổi thọ cao và dễ sử dụng, giúp hệ thống vận hành ổn định và bền bỉ. Theo tài liệu nghiên cứu, "Với các ưu điểm như tỉ số truyền không đổi, tuổi thọ cao, cách sử dụng đơn giản, hộp giảm tốc được sử dụng rộng rãi trong nhiều ngành công nghiệp". Thiết kế hộp giảm tốc đòi hỏi sự cân nhắc kỹ lưỡng về vật liệu, kết cấu và tỷ số truyền để đảm bảo hiệu suất và độ tin cậy cao nhất.

1.2. Tầm Quan Trọng của Tối Ưu Hóa Hệ Dẫn Động

Việc tối ưu hóa hệ dẫn động mang lại nhiều lợi ích thiết thực, bao gồm tăng hiệu suất truyền động, giảm tiêu hao năng lượng và kéo dài tuổi thọ thiết bị. Tối ưu hóa bao gồm việc lựa chọn các bộ phận truyền động phù hợp, thiết kế hình học tối ưu và sử dụng vật liệu chất lượng cao. Ngoài ra, việc phân phối tỷ số truyền hợp lý giữa các cấp truyền động cũng đóng vai trò quan trọng. Như luận văn đã chỉ ra: "Do được sử dụng rộng rãi trong hầu hết các ngành công nghiệp, việc thiết kế tối ưu hệ dẫn động cơ khí để đảm bảo đồng thời về hiệu quả sử dụng cũng như giá thành trở thành vấn đề quan trọng được đặc biệt quan tâm." Thiết kế hệ dẫn động cơ khí cần xem xét đến các yếu tố như tải trọng, tốc độ và môi trường làm việc để đảm bảo hệ thống hoạt động ổn định và hiệu quả.

II. Thách Thức Khi Thiết Kế Hệ Dẫn Động Cơ Khí Tối Ưu

Thiết kế hệ dẫn động cơ khí không phải là một nhiệm vụ đơn giản, mà chứa đựng nhiều thách thức. Một trong số đó là việc cân bằng giữa hiệu suất, kích thước và chi phí. Việc lựa chọn vật liệu chế tạo hộp giảm tốc và các bộ phận truyền động ảnh hưởng trực tiếp đến độ bền và tuổi thọ của hệ thống. Hơn nữa, việc giảm thiểu tiếng ồn và rung động trong quá trình vận hành cũng là một yếu tố quan trọng cần xem xét. Theo luận văn, nhiều công trình nghiên cứu tập trung vào việc giảm khối lượng, kích thước hoặc tăng công suất truyền động. Việc tìm ra giải pháp tối ưu đòi hỏi sự kết hợp giữa kiến thức chuyên môn và kinh nghiệm thực tiễn, cùng với việc áp dụng các công cụ mô phỏng và phân tích hiện đại.

2.1. Các Yếu Tố Ảnh Hưởng Đến Hiệu Suất Hệ Dẫn Động

Hiệu suất của hệ dẫn động cơ khí chịu ảnh hưởng bởi nhiều yếu tố, bao gồm ma sát, tổn thất năng lượng trong quá trình truyền động và sự ăn khớp của các bộ phận. Ma sát có thể giảm bằng cách sử dụng các loại dầu bôi trơn chất lượng cao và thiết kế bề mặt tiếp xúc tối ưu. Theo nghiên cứu, hiệu suất của một cặp ổ lăn (ηol) và một cặp bánh răng trụ (ηbr) đóng vai trò quan trọng trong việc xác định hiệu suất tổng thể của hệ thống. Ngoài ra, việc lựa chọn tỷ số truyền phù hợp và giảm thiểu số lượng cấp truyền động cũng góp phần nâng cao hiệu suất. Thiết kế tối ưu cần đảm bảo sự cân bằng giữa các yếu tố này để đạt được hiệu suất cao nhất.

2.2. Vấn Đề Về Độ Bền và Tuổi Thọ Hệ Dẫn Động Cơ Khí

Độ bền hệ dẫn động và tuổi thọ là những yếu tố quan trọng ảnh hưởng đến chi phí vận hành và bảo trì. Việc lựa chọn vật liệu chất lượng cao và áp dụng các quy trình nhiệt luyện phù hợp giúp tăng cường khả năng chịu tải và chống mài mòn. Nghiên cứu nhấn mạnh tầm quan trọng của việc lựa chọn vật liệu chế tạo vỏ hộp (ρ1), bánh răng (ρ2) và trục (ρ3). Thiết kế hệ dẫn động cơ khí cần tính toán chính xác tải trọng tác động lên các bộ phận và đảm bảo chúng đủ khả năng chịu đựng trong suốt quá trình vận hành. Ngoài ra, việc bảo trì định kỳ và thay thế các bộ phận hao mòn cũng đóng vai trò quan trọng trong việc kéo dài tuổi thọ.

III. Cách Thiết Kế Tối Ưu Hộp Giảm Tốc Hai Cấp Bánh Răng Trụ

Để thiết kế hộp giảm tốc hai cấp bánh răng trụ hiệu quả, cần tuân thủ một quy trình chặt chẽ bao gồm lựa chọn tỷ số truyền phù hợp, thiết kế hình học tối ưu và lựa chọn vật liệu chất lượng cao. Tỷ số truyền ảnh hưởng trực tiếp đến tốc độ và mô-men xoắn đầu ra, do đó cần được tính toán kỹ lưỡng dựa trên yêu cầu của ứng dụng. Hình học của bánh răng cần được thiết kế để đảm bảo sự ăn khớp êm ái và giảm thiểu tiếng ồn. Vật liệu chế tạo cần có độ bền cao và khả năng chống mài mòn tốt. Theo luận văn, việc lựa chọn tỉ số truyền tối ưu cho các cấp bánh răng trong hộp giảm tốc ảnh hưởng đến hiệu quả sử dụng, giá thành và các hàm mục tiêu như thể tích bánh răng nhỏ nhất. Việc kết hợp các phương pháp tính toán hiện đại và kinh nghiệm thực tiễn giúp đạt được kết quả tối ưu.

3.1. Phương Pháp Lựa Chọn Tỷ Số Truyền Tối Ưu

Việc lựa chọn tỷ số truyền tối ưu là một bước quan trọng trong thiết kế hộp giảm tốc. Tỷ số truyền phải đáp ứng được yêu cầu về tốc độ và mô-men xoắn đầu ra, đồng thời giảm thiểu tổn thất năng lượng trong quá trình truyền động. Có nhiều phương pháp để lựa chọn tỷ số truyền, bao gồm phương pháp kinh nghiệm, phương pháp tính toán và phương pháp mô phỏng. Phương pháp kinh nghiệm dựa trên kinh nghiệm của các kỹ sư và các thông số đã được chứng minh trong thực tế. Phương pháp tính toán sử dụng các công thức và mô hình toán học để xác định tỷ số truyền phù hợp. Phương pháp mô phỏng sử dụng phần mềm để mô phỏng quá trình truyền động và đánh giá hiệu quả của các tỷ số truyền khác nhau. Theo bảng 1 trong tài liệu, các tỉ số truyền nên dùng và tỉ số truyền giới hạn của một số bộ truyền cũng được cung cấp.

3.2. Thiết Kế Hình Học Bánh Răng Để Tối Ưu Hiệu Suất

Thiết kế hình học bánh răng có ảnh hưởng lớn đến hiệu suất và độ bền của hộp giảm tốc. Các yếu tố cần xem xét bao gồm góc áp lực, mô-đun, số răng và biên dạng răng. Góc áp lực ảnh hưởng đến lực tác động lên răng và khả năng chịu tải. Mô-đun ảnh hưởng đến kích thước của bánh răng và khả năng truyền lực. Số răng ảnh hưởng đến tỷ số truyền và độ êm ái của quá trình ăn khớp. Biên dạng răng cần được thiết kế để giảm thiểu ma sát và tiếng ồn. Các công cụ CAD/CAM hiện đại giúp các kỹ sư thiết kế hình học bánh răng tối ưu và kiểm tra khả năng chịu tải bằng phương pháp phần tử hữu hạn. Bảng kết quả xác định giá trị tối ưu giải thuật di truyền cũng có trong tài liệu.

IV. Tối Ưu Hóa Bộ Truyền Xích Trong Hệ Dẫn Động Cơ Khí Hiện Đại

Bộ truyền xích đóng vai trò quan trọng trong việc truyền động từ hộp giảm tốc đến trục công tác. Để tối ưu hóa bộ truyền xích, cần lựa chọn loại xích phù hợp, thiết kế đĩa xích tối ưu và đảm bảo bôi trơn đầy đủ. Loại xích cần được lựa chọn dựa trên tải trọng, tốc độ và môi trường làm việc. Đĩa xích cần được thiết kế để đảm bảo sự ăn khớp êm ái và giảm thiểu mài mòn. Bôi trơn đầy đủ giúp giảm ma sát và kéo dài tuổi thọ của xích. Theo luận văn, các nghiên cứu về bộ truyền ngoài tập trung vào bộ truyền đai và xích, tuy nhiên chưa xét đến quan hệ tối ưu giữa các bộ truyền trong cùng hệ dẫn động. Nghiên cứu này hướng đến việc giải quyết vấn đề đó.

4.1. Lựa Chọn Loại Xích Phù Hợp Với Ứng Dụng

Việc lựa chọn loại xích phù hợp là yếu tố then chốt để đảm bảo hiệu suất và độ tin cậy của bộ truyền. Các loại xích phổ biến bao gồm xích con lăn, xích ống con lăn và xích răng. Xích con lăn được sử dụng rộng rãi trong nhiều ứng dụng nhờ giá thành hợp lý và khả năng chịu tải tốt. Xích ống con lăn có độ bền cao hơn và thích hợp cho các ứng dụng tải trọng lớn. Xích răng có khả năng truyền động chính xác và không gây trượt, nhưng có giá thành cao hơn. Bảng công suất cho phép của xích con lăn [1] có thể tham khảo để lựa chọn.

4.2. Thiết Kế Đĩa Xích Để Tối Ưu Hóa Sự Ăn Khớp

Thiết kế đĩa xích ảnh hưởng trực tiếp đến sự ăn khớp và tuổi thọ của bộ truyền xích. Số răng của đĩa xích ảnh hưởng đến tỷ số truyền và độ êm ái của quá trình ăn khớp. Hình dạng răng cần được thiết kế để giảm thiểu mài mòn và tiếng ồn. Vật liệu chế tạo cần có độ bền cao và khả năng chống mài mòn tốt. Các công cụ CAD/CAM giúp các kỹ sư thiết kế đĩa xích tối ưu và kiểm tra khả năng chịu tải bằng phương pháp phần tử hữu hạn.

V. Ứng Dụng Thực Tế Kết Quả Nghiên Cứu Hệ Dẫn Động

Các kết quả nghiên cứu về thiết kế tối ưu hệ dẫn động được ứng dụng rộng rãi trong nhiều ngành công nghiệp, bao gồm chế tạo máy, ô tô, và năng lượng. Trong ngành chế tạo máy, hệ dẫn động tối ưu giúp nâng cao năng suất và giảm chi phí sản xuất. Trong ngành ô tô, hệ dẫn động tối ưu giúp cải thiện hiệu suất nhiên liệu và giảm khí thải. Trong ngành năng lượng, hệ dẫn động tối ưu giúp tăng hiệu quả sử dụng năng lượng và giảm thiểu ô nhiễm môi trường. Nghiên cứu này có thể được ứng dụng trong quá trình làm đồ án môn học Chi tiết máy cho sinh viên trường Đại học Kỹ thuật Công nghiệp.

5.1. Ví Dụ Về Ứng Dụng Hệ Dẫn Động Tối Ưu Trong Công Nghiệp

Một ví dụ điển hình về ứng dụng hệ dẫn động tối ưu là trong các nhà máy sản xuất ô tô. Hệ dẫn động tối ưu giúp các robot hàn và lắp ráp hoạt động chính xác và nhanh chóng, từ đó nâng cao năng suất và giảm thiểu sai sót. Ngoài ra, hệ dẫn động tối ưu còn được sử dụng trong các hệ thống băng tải để vận chuyển vật liệu một cách hiệu quả và an toàn.

5.2. Đánh Giá So Sánh Kết Quả Tối Ưu Với Giải Pháp Truyền Thống

Việc so sánh kết quả tối ưu hệ dẫn động với các giải pháp truyền thống cho thấy sự vượt trội về hiệu suất, độ bền và chi phí. Hệ dẫn động tối ưu thường có hiệu suất cao hơn, tuổi thọ dài hơn và chi phí vận hành thấp hơn. Bảng đối chiếu kết quả sử dụng công thức tối ưu và công thức kinh nghiệm (có trong tài liệu) cho thấy rõ sự khác biệt này. Các bảng thông số trên các trục truyền (Bảng 4), giúp chúng ta nắm rõ được số liệu của bài toán.

VI. Kết Luận Hướng Phát Triển Thiết Kế Hệ Dẫn Động Cơ Khí

Nghiên cứu về thiết kế tối ưu hệ dẫn động cơ khí đã đạt được nhiều tiến bộ đáng kể, tuy nhiên vẫn còn nhiều vấn đề cần được giải quyết. Các hướng phát triển trong tương lai bao gồm việc áp dụng các vật liệu mới, thiết kế hình học phức tạp hơn và sử dụng các phương pháp điều khiển thông minh hơn. Việc tích hợp các hệ thống cảm biến và điều khiển giúp hệ dẫn động hoạt động linh hoạt và thích ứng với các điều kiện làm việc khác nhau. Nghiên cứu này cũng cung cấp nền tảng cho việc phát triển các hệ dẫn động bền vững và thân thiện với môi trường.

6.1. Các Xu Hướng Mới Trong Thiết Kế Hệ Dẫn Động

Một trong những xu hướng mới trong thiết kế hệ dẫn động là sử dụng các vật liệu composite nhẹ và bền. Các vật liệu này giúp giảm khối lượng của hệ thống và tăng khả năng chịu tải. Ngoài ra, việc áp dụng các thiết kế hình học phức tạp, chẳng hạn như bánh răng không tròn, giúp cải thiện hiệu suất và giảm tiếng ồn. Các hệ thống điều khiển thông minh giúp hệ dẫn động hoạt động linh hoạt và thích ứng với các điều kiện làm việc khác nhau.

6.2. Nghiên Cứu Phát Triển Hệ Dẫn Động Bền Vững

Việc nghiên cứu và phát triển hệ dẫn động bền vững là một nhiệm vụ quan trọng trong bối cảnh biến đổi khí hậu và cạn kiệt tài nguyên. Các hệ dẫn động bền vững cần có hiệu suất cao, tiêu thụ ít năng lượng và sử dụng các vật liệu thân thiện với môi trường. Việc tích hợp các nguồn năng lượng tái tạo, chẳng hạn như năng lượng mặt trời và năng lượng gió, giúp giảm thiểu sự phụ thuộc vào nhiên liệu hóa thạch. Các nghiên cứu về vật liệu chế tạo hộp giảm tốc và các bộ phận truyền động thân thiện với môi trường cũng đóng vai trò quan trọng.

Tổng quan nghiên cứu

Trong bối cảnh phát triển mạnh mẽ của ngành công nghiệp chế tạo và sản xuất, việc thiết kế tối ưu hệ dẫn động cơ khí trở thành một yêu cầu cấp thiết nhằm nâng cao hiệu quả sử dụng, giảm khối lượng và giá thành sản phẩm. Theo ước tính, các hệ dẫn động cơ khí sử dụng hộp giảm tốc bánh răng trụ hai cấp kết hợp bộ truyền xích chiếm tỷ lệ lớn trong các ứng dụng công nghiệp do tính ổn định và hiệu suất cao. Tuy nhiên, việc phân phối tỉ số truyền giữa các bộ truyền trong hệ thống này vẫn còn nhiều thách thức, ảnh hưởng trực tiếp đến kích thước, khối lượng và chi phí sản xuất.

Mục tiêu nghiên cứu của luận văn là xây dựng công thức tính toán phân phối tỉ số truyền tối ưu cho bộ truyền xích trong hệ dẫn động cơ khí gồm hộp giảm tốc bánh răng trụ hai cấp khai triển nối tiếp bộ truyền xích. Phạm vi nghiên cứu tập trung vào hệ dẫn động sử dụng hộp giảm tốc bánh răng trụ hai cấp khai triển và bộ truyền xích, với các thông số đầu vào như công suất trục công tác từ 0,2 kW đến 30 kW, số vòng quay trục công tác 1450 vòng/phút và tỉ số truyền tổng trong khoảng 10 đến 220.

Nghiên cứu có ý nghĩa khoa học quan trọng trong việc cung cấp cơ sở tính toán tối ưu cho các hệ dẫn động cơ khí sử dụng bộ truyền xích, đồng thời hỗ trợ thực tiễn trong đào tạo và thiết kế các hệ thống tương tự tại các cơ sở sản xuất. Việc tối ưu hóa này góp phần giảm kích thước tiết diện ngang của hệ, giảm khối lượng và giá thành, từ đó nâng cao hiệu quả kinh tế và kỹ thuật của hệ dẫn động.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu về thiết kế tối ưu hệ dẫn động cơ khí, tập trung vào:

• Lý thuyết thiết kế hộp giảm tốc bánh răng trụ hai cấp khai triển: Bao gồm các khái niệm về tỉ số truyền, kích thước bánh răng, mô men xoắn, hiệu suất truyền động và các tiêu chí tối ưu như tiết diện ngang, khối lượng và giá thành.
• Mô hình phân phối tỉ số truyền trong hệ dẫn động cơ khí: Xây dựng hàm mục tiêu đơn mục tiêu nhằm tối thiểu hóa kích thước tiết diện ngang của hệ, đồng thời đảm bảo các ràng buộc kỹ thuật về công suất, số vòng quay và tỉ số truyền tổng.
• Khái niệm về bộ truyền xích và các thông số tiêu chuẩn: Bao gồm bước xích, số răng đĩa xích, khoảng cách trục, hiệu suất bộ truyền xích và các hệ số điều kiện làm việc.

Các khái niệm chính được sử dụng gồm: tỉ số truyền (u), mô men xoắn (T), hiệu suất truyền động (η), kích thước bánh răng (đường kính vòng chia, bước răng), và hàm mục tiêu tối ưu hóa kích thước tiết diện ngang.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp lý thuyết kết hợp mô phỏng tính toán bằng phần mềm MATLAB. Nguồn dữ liệu bao gồm các thông số kỹ thuật tiêu chuẩn của hộp giảm tốc và bộ truyền xích, các bảng tra số răng, bước xích, công suất cho phép, cùng các hệ số hiệu suất và điều kiện làm việc.

Phương pháp phân tích chính là giải bài toán tối ưu đơn mục tiêu với hàm mục tiêu là kích thước tiết diện ngang của hệ nhỏ nhất. Bài toán được giải bằng phương pháp tìm kiếm trực tiếp (direct search) theo thuật toán Hooke và Jeeves, cho phép khảo sát biến số tỉ số truyền bộ truyền xích trong miền từ 1,7 đến 5,5, đồng thời tính toán tỉ số truyền hộp giảm tốc theo công thức ( u_h = \frac{u_\Sigma}{u_x} ).

Timeline nghiên cứu bao gồm: khảo sát lý thuyết và tổng quan (3 tháng), xây dựng mô hình và hàm mục tiêu (2 tháng), lập trình và giải bài toán tối ưu (3 tháng), phân tích kết quả và viết luận văn (4 tháng).

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Công thức phân phối tỉ số truyền tối ưu cho bộ truyền xích được xác định theo phương trình hồi quy: [ u_x = 0.718 \cdot u_\Sigma^{0.369} ] với hệ số xác định ( R^2 = 0.997 ), cho thấy độ chính xác cao trong dự đoán tỉ số truyền tối ưu dựa trên tỉ số truyền tổng.

2. So sánh kích thước đĩa xích lớn và bánh răng lớn nhất giữa công thức tối ưu và công thức kinh nghiệm cho thấy sự chênh lệch kích thước giảm từ 12-45% xuống còn 6-15% khi sử dụng công thức tối ưu, minh chứng cho việc giảm kích thước và tiết kiệm vật liệu hiệu quả hơn.

3. Ảnh hưởng của tỉ số truyền bộ truyền xích đến kích thước tiết diện ngang của hệ: Khi tỉ số truyền bộ truyền xích đạt giá trị tối ưu, kích thước tiết diện ngang của hệ giảm đáng kể, giúp hệ dẫn động gọn nhẹ hơn mà vẫn đảm bảo hiệu suất làm việc.

4. Hiệu suất truyền động và mô men xoắn: Việc phân phối tỉ số truyền hợp lý giúp cân bằng mô men xoắn giữa các bộ truyền, giảm tải trọng lên trục và ổ, từ đó nâng cao tuổi thọ và độ bền của hệ thống.

Thảo luận kết quả

Kết quả nghiên cứu cho thấy việc phân phối tỉ số truyền tối ưu giữa hộp giảm tốc và bộ truyền xích có ảnh hưởng trực tiếp đến kích thước và khối lượng của hệ dẫn động. Việc sử dụng công thức tối ưu giúp giảm kích thước đĩa xích lớn và bánh răng lớn nhất gần bằng nhau, từ đó giảm tiết diện ngang của hệ, phù hợp với tiêu chí thiết kế gọn nhẹ.

So với các nghiên cứu trước đây chủ yếu tập trung vào hộp giảm tốc hoặc bộ truyền đai, nghiên cứu này mở rộng sang bộ truyền xích, một bộ phận phổ biến nhưng ít được tối ưu hóa trong hệ dẫn động cơ khí. Kết quả cũng phù hợp với các nghiên cứu quốc tế về tối ưu hóa hộp giảm tốc bánh răng trụ và bộ truyền ngoài.

Dữ liệu có thể được trình bày qua biểu đồ mối quan hệ giữa tỉ số truyền bộ truyền xích và tỉ số truyền tổng, cũng như bảng so sánh kích thước đĩa xích và bánh răng giữa công thức tối ưu và công thức kinh nghiệm, giúp minh họa rõ ràng hiệu quả của phương pháp tối ưu.

Đề xuất và khuyến nghị

1. Áp dụng công thức phân phối tỉ số truyền tối ưu trong thiết kế hệ dẫn động cơ khí nhằm giảm kích thước và khối lượng hệ thống, nâng cao hiệu suất và giảm chi phí sản xuất. Thời gian thực hiện: ngay trong các dự án thiết kế mới; Chủ thể: các kỹ sư thiết kế cơ khí.

2. Mở rộng nghiên cứu xây dựng công thức tối ưu cho các loại hộp giảm tốc khác như hộp giảm tốc ba cấp, hộp giảm tốc trục vít-bánh răng, hộp bánh răng côn-trụ để tăng tính ứng dụng rộng rãi. Thời gian thực hiện: 1-2 năm; Chủ thể: các viện nghiên cứu và trường đại học.

3. Phát triển các hàm mục tiêu đa mục tiêu kết hợp giữa kích thước, khối lượng, giá thành và hiệu suất để tối ưu toàn diện hệ dẫn động cơ khí. Thời gian thực hiện: 1 năm; Chủ thể: nhóm nghiên cứu chuyên sâu về tối ưu hóa kỹ thuật.

4. Ứng dụng phần mềm tính toán và mô phỏng nâng cao như MATLAB kết hợp thuật toán tìm kiếm trực tiếp để tự động hóa quá trình thiết kế tối ưu, giảm thời gian và tăng độ chính xác. Thời gian thực hiện: 6 tháng; Chủ thể: các công ty thiết kế và phát triển phần mềm kỹ thuật.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế cơ khí: Nắm bắt phương pháp tối ưu tỉ số truyền trong hệ dẫn động cơ khí, áp dụng vào thiết kế thực tế để giảm kích thước và chi phí sản xuất.

2. Giảng viên và sinh viên ngành Cơ khí kỹ thuật: Sử dụng làm tài liệu tham khảo trong giảng dạy và nghiên cứu về thiết kế hệ dẫn động, hỗ trợ thực hiện đồ án và luận văn.

3. Nhà nghiên cứu và phát triển sản phẩm công nghiệp: Áp dụng các mô hình và công thức tối ưu để cải tiến sản phẩm, nâng cao hiệu suất và độ bền của hệ thống truyền động.

4. Doanh nghiệp sản xuất thiết bị cơ khí: Tận dụng kết quả nghiên cứu để tối ưu hóa quy trình thiết kế, giảm chi phí vật liệu và nâng cao chất lượng sản phẩm, từ đó tăng sức cạnh tranh trên thị trường.

Câu hỏi thường gặp

1. Tại sao cần tối ưu tỉ số truyền trong hệ dẫn động cơ khí?
   Tỉ số truyền ảnh hưởng trực tiếp đến kích thước, khối lượng và hiệu suất của hệ dẫn động. Tối ưu tỉ số truyền giúp giảm kích thước tiết diện ngang, giảm khối lượng và chi phí, đồng thời nâng cao tuổi thọ và hiệu suất làm việc.

2. Phương pháp tìm kiếm trực tiếp được sử dụng trong nghiên cứu có ưu điểm gì?
   Phương pháp này đơn giản, không cần xây dựng hàm mục tiêu phức tạp, dễ lập trình và cho kết quả chính xác trong phạm vi biến số khảo sát, phù hợp với bài toán tối ưu đơn mục tiêu trong thiết kế cơ khí.

3. Công thức tối ưu tỉ số truyền bộ truyền xích có thể áp dụng cho các loại hộp giảm tốc khác không?
   Hiện tại công thức được xây dựng cho hộp giảm tốc bánh răng trụ hai cấp khai triển. Việc áp dụng cho các loại hộp khác cần nghiên cứu mở rộng để điều chỉnh phù hợp với đặc điểm kết cấu và yêu cầu kỹ thuật.

4. Làm thế nào để xác định bước xích và số răng đĩa xích trong thiết kế?
   Bước xích và số răng đĩa xích được xác định dựa trên công suất truyền, số vòng quay, tỉ số truyền và các bảng tra tiêu chuẩn, kết hợp với các hệ số điều kiện làm việc nhằm đảm bảo khả năng chịu tải và tuổi thọ của bộ truyền.

5. Nghiên cứu này có thể hỗ trợ gì cho quá trình đào tạo sinh viên ngành cơ khí?
   Nghiên cứu cung cấp mô hình tính toán và công thức tối ưu cụ thể, giúp sinh viên hiểu rõ hơn về thiết kế hệ dẫn động cơ khí, áp dụng vào đồ án môn học và phát triển kỹ năng thiết kế tối ưu trong thực tế.

Kết luận

• Đã xây dựng thành công công thức phân phối tỉ số truyền tối ưu cho bộ truyền xích trong hệ dẫn động cơ khí sử dụng hộp giảm tốc bánh răng trụ hai cấp khai triển, với độ chính xác cao (R²=0.997).
• Kết quả tối ưu giúp giảm kích thước tiết diện ngang và khối lượng hệ thống so với phương pháp tính toán theo công thức kinh nghiệm, tiết kiệm vật liệu và chi phí sản xuất.
• Phương pháp tìm kiếm trực tiếp được áp dụng hiệu quả trong giải bài toán tối ưu đơn mục tiêu, phù hợp với các bài toán thiết kế cơ khí phức tạp.
• Nghiên cứu mở ra hướng phát triển cho các công thức tối ưu hóa hệ dẫn động sử dụng các loại hộp giảm tốc khác và các hàm mục tiêu đa dạng hơn.
• Khuyến nghị áp dụng kết quả nghiên cứu trong thiết kế thực tế và đào tạo, đồng thời tiếp tục mở rộng nghiên cứu để nâng cao tính ứng dụng và hiệu quả thiết kế.

Hành động tiếp theo: Các kỹ sư và nhà nghiên cứu nên áp dụng công thức tối ưu này trong thiết kế hệ dẫn động mới, đồng thời phát triển thêm các mô hình tối ưu cho các loại hộp giảm tốc khác nhằm nâng cao hiệu quả và tính cạnh tranh của sản phẩm cơ khí.
