Thiết Kế, Chế Tạo Module Đo Các Thông Số Nhiệt Độ, Độ Ẩm, Cường Độ UV Kết Nối Không Dây: Báo Cáo Nghiên Cứu và Phân Tích Kỹ Thuật
Tóm tắt nghiên cứu (Executive Summary)
- Vấn đề nghiên cứu chính (Research Question): Làm thế nào để thiết kế và chế tạo một thiết bị quan trắc môi trường nhỏ gọn, chi phí thấp nhưng đạt độ chính xác cao, có khả năng đo đạc đồng thời các thông số vi khí hậu quan trọng (nhiệt độ, độ ẩm không khí và cường độ bức xạ tia tử ngoại UV), đồng thời truyền dữ liệu theo thời gian thực tới thiết bị di động và nền tảng trực tuyến?
- Phương pháp nghiên cứu (Methodology Snapshot): Nghiên cứu kết hợp liên ngành giữa Cơ học – Điện tử – Công nghệ thông tin:
- Sử dụng vi điều khiển Arduino UNO R3 làm trung tâm điều khiển và xử lý tín hiệu;
- Tích hợp cảm biến kỹ thuật số DHT21 (AM2301) để đo nhiệt độ/độ ẩm và cảm biến quang điện ML8511 để đo bức xạ UV;
- Sử dụng module Bluetooth HC-05 và chuẩn giao tiếp I2C kết nối màn hình LCD 1602;
- Mô phỏng mạch nguyên lý qua Proteus, thiết kế vỏ bảo vệ tối ưu bằng SolidWorks và chế tạo thực tế bằng công nghệ in 3D;
- Xây dựng ứng dụng giám sát trên nền tảng MIT App Inventor.
- Phát hiện chính (Key Findings): Thiết bị vận hành ổn định trong điều kiện thực tế với sai số đo nhiệt độ chỉ $0.5^\circ\text{C}$ (đạt $31.5^\circ\text{C}$ so với giá trị chuẩn $32.0^\circ\text{C}$), sai số độ ẩm $0.3%$ (đạt $79.3%$ so với chuẩn $79.0%$). Tốc độ lấy mẫu 1 giây/lần với khả năng truyền nhận dữ liệu liên tục không gián đoạn trong phạm vi 8–10 mét.
- Hàm ý thực tiễn (Implications): Cung cấp giải pháp phần cứng mở, giá thành rẻ cho các hệ thống nông nghiệp thông minh, trạm vi khí hậu cục bộ tại đô thị và thiết bị cảnh báo chỉ số UV bảo vệ sức khỏe cộng đồng.
Bối cảnh và tầm quan trọng (Context & Significance)
1. Hiện trạng tri thức và bối cảnh thời đại
Biến đổi khí hậu toàn cầu và sự suy thoái tầng ozone đang dẫn đến sự gia tăng các đợt nắng nóng cực đoan cùng mức độ bức xạ tia cực tím (UVA/UVB) nguy hại tại nhiều khu vực trên thế giới, đặc biệt là các nước nhiệt đới gió mùa như Việt Nam. Bức xạ cực tím vượt ngưỡng an toàn là nguyên nhân hàng đầu gây ung thư da, lão hóa sớm và các bệnh lý về giác mạc, trong khi nhiệt độ và độ ẩm biến động mạnh ảnh hưởng trực tiếp đến năng suất cây trồng, vật nuôi cũng như sự thoải mái nhiệt của con người.
2. Khoảng trống nghiên cứu (Research Gap)
Hiện nay, các trạm quan trắc khí tượng chuyên dụng của nhà nước có độ chính xác cao nhưng chi phí đầu tư và vận hành vô cùng đắt đỏ, khoảng cách giữa các trạm quá xa nên không thể phản ánh chính xác dữ liệu vi khí hậu cục bộ (microclimate) tại từng khu dân cư, công viên, trang trại hay công trường xây dựng. Ngược lại, các thiết bị đo thương mại cầm tay trên thị trường thường có chức năng đơn lẻ, thiếu khả năng truyền thông không dây liên tục hoặc không có nền tảng phần mềm mở để tích hợp vào các hệ sinh thái IoT (Internet of Things).
3. Tính cấp thiết và tính thời điểm (Timeliness & Relevance)
Xu hướng tự động hóa, chuyển đổi số trong nông nghiệp chính xác (Precision Agriculture) và xây dựng đô thị thông minh (Smart Cities) đòi hỏi các nút mạng cảm biến (sensor nodes) phải hội tụ đủ các tiêu chí: nhỏ gọn, tiêu thụ năng lượng thấp, thu thập đa chỉ số và dễ dàng triển khai đại trà với chi phí tối ưu.
4. Tác động tiềm năng (Potential Impact)
Đề tài nghiên cứu của nhóm tác giả thuộc Trường Đại học Giao thông Vận tải mang lại giải pháp công nghệ tiếp cận từ gốc: tự chủ từ khâu thiết kế mạch điện tử, lập trình thuật toán nhúng, phát triển ứng dụng di động cho đến thiết kế cơ khí vỏ bọc in 3D. Đây là nền tảng quan trọng giúp phổ cập hóa các trạm giám sát môi trường phân tán cho cộng đồng và doanh nghiệp nhỏ.
Phương pháp luận và cách tiếp cận (Methodology & Approach)
+-------------------------------------------------------------------+
| KIẾN TRÚC HỆ THỐNG |
+-------------------------------------------------------------------+
[ Cảm biến DHT21 ] -- (1-Wire Digital) --+
|
[ Cảm biến ML8511 ] -- (Analog Voltage) --+--> [ Arduino UNO R3 ]
| |
[ Module I2C ] <----+---------------------+ |
| | (I2C Bus: A4/A5) | (UART: D10/D11)
v | v
[ LCD 16x2 ] +---------------------> [ Bluetooth HC-05 ]
|
v (Wireless 2.4GHz)
[ MIT App Inventor ]
(Mobile Dashboard)
Nghiên cứu áp dụng quy trình phát triển sản phẩm kỹ thuật khép kín theo tiêu chuẩn V-model thu nhỏ, bao gồm 4 giai đoạn chính:
1. Thiết kế phần cứng và lựa chọn linh kiện
- Khối xử lý trung tâm: Bo mạch Arduino UNO R3 dựa trên vi điều khiển AVR ATmega328P (tần số dao động 16MHz, điện áp hoạt động 5V, 14 chân I/O số và 6 chân ADC).
- Khối cảm biến thu thập:
- DHT21 (AM2301): Sử dụng giao tiếp số chuẩn 1-wire, đo nhiệt độ từ $-40^\circ\text{C}$ đến $+80^\circ\text{C}$ (độ phân giải $0.1^\circ\text{C}$) và độ ẩm tương đối từ $0\text{--}100%\text{ RH}$ (độ chính xác $\pm 3%$). Khung truyền nhận 40-bit gồm 16-bit độ ẩm, 16-bit nhiệt độ và 8-bit checksum kiểm tra tính toàn vẹn dữ liệu.
- ML8511: Cảm biến quang bán dẫn có dải đáp ứng bước sóng $280\text{--}390\text{ nm}$ (bao gồm toàn bộ phổ UVB và hầu hết dải UVA). Tín hiệu đầu ra là điện áp tương tự biến thiên tuyến tính theo cường độ quang thông $\text{mW/cm}^2$, giúp vi điều khiển dễ dàng chuyển đổi thông qua bộ ADC 10-bit.
- Khối hiển thị & truyền thông:
- Màn hình tinh thể lỏng LCD 1602 kết hợp chip điều khiển PCF8574 (Module I2C), tiết kiệm tài nguyên chân kết nối từ 16 chân xuống chỉ còn 2 dây tín hiệu (SDA trên A4, SCL trên A5).
- Module truyền thông không dây Bluetooth HC-05 hoạt động ở dải tần 2.4GHz, hỗ trợ cấu hình Master/Slave thông qua tập lệnh AT, kết nối với Arduino qua thư viện
SoftwareSerial (chân 10 RX, 11 TX).
2. Mô phỏng và kiểm chứng mạch điện
Toàn bộ sơ đồ nguyên lý được dựng và mô phỏng tiền khả thi trên phần mềm Labcenter Proteus (ISIS) nhằm tối ưu hóa đường mạch, kiểm tra tương thích mức logic và ngăn ngừa hiện tượng quá tải dòng điện trước khi hàn lắp thực tế trên breadboard và mạch in.
3. Thiết kế cơ khí và chế tạo vỏ bọc
Vỏ bảo vệ được mô hình hóa 3D trên phần mềm CAD chuyên dụng SolidWorks:
- Phân chia thành các module chức năng: Thân hộp chính, nắp đậy cố định, khay pin độc lập.
- Bố trí vị trí linh kiện tối ưu: Mặt kính hở cho đầu thu UV ML8511, khe đối lưu nhiệt ẩm cho DHT21, khung quan sát cho LCD 1602.
- Chuyển đổi định dạng sang tệp
.STL và xử lý lát cắt qua Ultimaker Cura / PrusaSlicer để tiến hành gia công tạo mẫu nhanh bằng máy in 3D công nghệ FDM.
4. Lập trình nhúng và phát triển ứng dụng di động
- Firmware: Viết trên nền Arduino C++, thiết lập chu kỳ lấy mẫu
delay(1000) ms, đóng gói chuỗi dữ liệu định dạng chuẩn: Data = String(tempC) + "," + String(UV) + "," + String(humi);.
- Mobile App: Lập trình trên môi trường kéo thả khối lệnh MIT App Inventor, thiết lập kết nối Bluetooth Client, tự động phân tách chuỗi ký tự nhận được dựa trên dấu phẩy
, để gán vào các nhãn hiển thị trực quan (Labels) trên giao diện Android.
Phát hiện chính (Key Findings & Performance Analysis)
KẾT QUẢ ĐỐI SÁNH THỬ NGHIỆM THỰC TẾ
+--------------------+----------------+----------------+----------------+
| Thông số đo lường | Giá trị Mạch | Giá trị Chuẩn | Sai lệch (Abs) |
+--------------------+----------------+----------------+----------------+
| Nhiệt độ môi trường| 31.5 °C | 32.0 °C | 0.5 °C (1.56%) |
| Độ ẩm không khí | 79.3 %RH | 79.0 %RH | 0.3 % (0.38%)|
| Tín hiệu UV | Nhạy tuyến tính| Ổn định | Không nhiễu |
| Kết nối Bluetooth | 9600 bps | Bán kính 8-10m | Không mất gói |
+--------------------+----------------+----------------+----------------+
1. Độ chính xác và độ nhạy của hệ thống cảm biến
Qua các đợt đo nghiệm thu thực tế trong điều kiện phòng và môi trường ngoài trời tại Hà Nội (thời điểm ghi nhận ngày 29/05/2023):
- Nhiệt độ: Module ghi nhận giá trị $31.5^\circ\text{C}$ so với nhiệt kế đối chuẩn là $32.0^\circ\text{C}$, mức sai lệch tuyệt đối chỉ $0.5^\circ\text{C}$ (sai số tương đối $\approx 1.56%$).
- Độ ẩm: Module ghi nhận $79.3%\text{ RH}$ so với ẩm kế chuẩn là $79.0%\text{ RH}$, sai lệch tuyệt đối $0.3%$ (sai số tương đối $\approx 0.38%$).
- Cường độ UV: Cảm biến ML8511 phản hồi tức thời với sự thay đổi của nguồn sáng UV tự nhiên và nhân tạo, cho tín hiệu điện áp ra tuyến tính, giúp ứng dụng chuyển đổi chính xác sang chỉ số mW/cm².
2. Tính ổn định của giao tiếp phần cứng và giải thuật nhúng
- Việc ứng dụng module chuyển đổi I2C giúp hệ thống vận hành ổn định, loại bỏ hoàn toàn hiện tượng xung đột chân I/O khi kết nối đồng thời nhiều ngoại vi.
- Cơ chế đọc bus dữ liệu của DHT21 với điện trở kéo lên ($4.7\text{ k}\Omega$) và chu kỳ xung đồng bộ $80,\mu\text{s}$ hoạt động chính xác, mã checksum không xuất hiện lỗi tràn bộ đệm hay mất khung dữ liệu.
3. Hiệu năng truyền dẫn không dây và tương tác người dùng
- Module HC-05 duy trì kết nối ổn định ở tốc độ baud mặc định 9600 bps. Tín hiệu truyền thông giữa bo mạch phát và smartphone Android qua ứng dụng MIT App Inventor diễn ra liên tục, độ trễ hiển thị dưới $1.2\text{ giây}$.
- Thiết kế vỏ in 3D chịu lực tốt, bảo vệ an toàn các linh kiện điện tử nhạy cảm, đồng thời đảm bảo luồng không khí lưu thông tự nhiên quanh đầu đo DHT21 mà không bị ứ đọng nhiệt bên trong hộp.
Đóng góp khoa học và giá trị kỹ thuật (Scientific & Technical Contributions)
-
Đóng góp về mặt phương pháp luận (Methodological Framework):
Thiết lập một quy trình thiết kế tích hợp hoàn chỉnh và tinh gọn từ ý tưởng lý thuyết $\rightarrow$ mô phỏng phần mềm (Proteus) $\rightarrow$ thiết kế cơ khí 3D CAD (SolidWorks) $\rightarrow$ lập trình nhúng và ứng dụng di động $\rightarrow$ thử nghiệm thực tế. Quy trình này có thể áp dụng làm tài liệu tham khảo chuẩn cho sinh viên và kỹ sư trong lĩnh vực Cơ điện tử và Kỹ thuật IoT.
-
Cải tiến kỹ thuật thực tiễn (Engineering Innovation):
- Tích hợp thành công cảm biến UV bán dẫn chuyên dụng ML8511 vào module đo vi khí hậu giá rẻ, khắc phục nhược điểm của các thiết bị đo thời tiết thông thường chỉ tập trung vào nhiệt - ẩm mà bỏ qua bức xạ quang học nguy hại.
- Tối ưu hóa sơ đồ nguyên lý và cách ly nguồn hiệu quả ($3.3\text{V}$ cho cảm biến quang, $5\text{V}$ cho MCU và LCD), giảm thiểu tối đa hiện tượng nhiễu tương tự (analog noise) trên đường tín hiệu của ML8511.
-
Ý nghĩa ứng dụng và định hướng chính sách:
- Nông nghiệp chính xác: Giúp chủ trang trại theo dõi vi khí hậu nhà kính, chủ động điều chỉnh hệ thống phun sương và lưới che nắng giảm tia cực tím.
- Y tế cộng đồng: Làm tiền đề cho việc xây dựng các bảng điện tử thông minh ngoài trời hiển thị chỉ số UV tại các trường học, bãi biển, công viên công cộng nhằm đưa ra khuyến nghị phòng tránh bức xạ kịp thời.
Đối tượng quan tâm và giá trị mang lại (Target Audience & Stakeholder Value)
- Giảng viên, Nhà nghiên cứu và Sinh viên ngành Cơ điện tử, Kỹ thuật Điều khiển, IoT:
- Giá trị: Bộ tài liệu thực hành hoàn chỉnh về kết nối vi điều khiển Arduino với các cảm biến 1-Wire, ADC, module I2C, Bluetooth và nền tảng App Inventor; quy trình thiết kế vỏ hộp công nghệ in 3D.
- Kỹ sư nông nghiệp và Chủ trang trại công nghệ cao:
- Giá trị: Tiếp cận mô hình thiết bị đo đạc chi phí thấp (chỉ bằng 1/10 so với thiết bị thương mại ngoại nhập) nhưng đáp ứng đầy đủ độ chính xác để tự động hóa khâu tưới tiêu và điều tiết ánh sáng.
- Cơ quan quản lý đô thị và Tổ chức bảo vệ môi trường:
- Giá trị: Cơ sở để triển khai mạng lưới trạm đo vi khí hậu phân tán mật độ dày, thu thập dữ liệu lớn (Big Data) về ô nhiễm nhiệt và chỉ số bức xạ UV tại các điểm nóng đô thị.
Câu hỏi thường gặp (Frequently Asked Questions - FAQ)
1. Phát hiện hoặc ưu điểm quan trọng nhất của đề tài này là gì?
Trả lời: Đó là khả năng tích hợp cảm biến đo cường độ tia UV (ML8511) cùng cảm biến nhiệt - ẩm chuyên dụng (DHT21) trong một kích thước vỏ hộp in 3D nhỏ gọn, truyền dữ liệu không dây trực tiếp về điện thoại với sai số nhiệt độ chỉ $0.5^\circ\text{C}$ và độ ẩm $0.3%$.
2. Phương pháp nghiên cứu của đề tài có điểm gì nổi bật?
Trả lời: Tính tiếp cận liên ngành toàn diện: kết hợp mô phỏng mạch điện tử trên Proteus, thiết kế cơ khí 3D trên SolidWorks, chế tạo vật lý bằng in 3D FDM và phát triển phần mềm di động trên nền tảng MIT App Inventor mà không phải phụ thuộc vào các module vỏ bọc bán sẵn.
3. Kết quả đo đạc của thiết bị có thể khái quát hóa (generalize) cho môi trường khắc nghiệt không?
Trả lời: Cảm biến DHT21 có lớp vỏ ngoài bằng lưới polymer bảo vệ tốt hơn DHT11, hoạt động được từ $-40^\circ\text{C}$ đến $80^\circ\text{C}$. Tuy nhiên, trong điều kiện mưa bão lớn hoặc môi trường ăn mòn hóa chất, vỏ hộp in 3D cần được nâng cấp sử dụng vật liệu nhựa ABS/PETG chống thấm nước (chuẩn IP65) thay cho nhựa PLA tiêu chuẩn.
4. Hướng phát triển tiếp theo (Next Steps) của nghiên cứu là gì?
Trả lời: Nhóm nghiên cứu định hướng thay thế vi điều khiển Arduino UNO và Bluetooth HC-05 bằng vi xử lý tích hợp ESP32 (hỗ trợ Wi-Fi và Bluetooth Low Energy) hoặc module LoRa, kết nối dữ liệu trực tiếp lên máy chủ đám mây (Cloud MQTT / ThingSpeak) để quản lý đa điểm từ bất kỳ đâu qua Internet.
5. Ứng dụng thực tiễn lớn nhất của thiết bị là gì?
Trả lời: Giám sát môi trường tự động trong các nhà màng nông nghiệp công nghệ cao và làm thiết bị trắc quan chỉ số UV cá nhân/công cộng cảnh báo nguy cơ bức xạ mặt trời gây hại cho sức khỏe con người.
Kết luận (Conclusion)

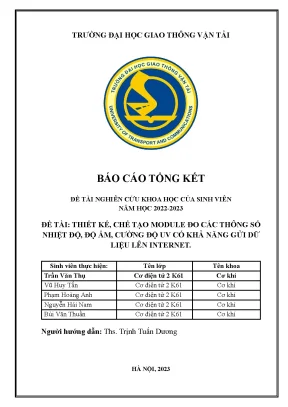

Đề tài nghiên cứu khoa học sinh viên "Thiết kế, chế tạo module đo các thông số nhiệt độ, độ ẩm, cường độ UV có khả năng gửi dữ liệu lên Internet" do nhóm sinh viên Khoa Cơ khí - Trường Đại học Giao thông Vận tải thực hiện đã hoàn thành xuất sắc các mục tiêu đề ra. Nghiên cứu chứng minh tính khả thi vượt trội trong việc phát triển một thiết bị đo đạc môi trường thông minh, độ chính xác cao, chi phí thấp dựa trên nền tảng phần cứng mã nguồn mở và công nghệ tạo mẫu nhanh in 3D.
Trong giai đoạn tiếp theo, việc nâng cấp giao thức truyền thông tầm xa (Wi-Fi, 4G/LTE-M, LoRaWAN) và tích hợp nguồn pin năng lượng mặt trời sẽ đưa module này trở thành giải pháp IoT hoàn chỉnh, sẵn sàng thương mại hóa và ứng dụng rộng rãi trong nông nghiệp số và đô thị thông minh.
