I. Tổng Quan Về Mạch Khuếch Đại Tạp Âm Thấp LNA Băng Ku

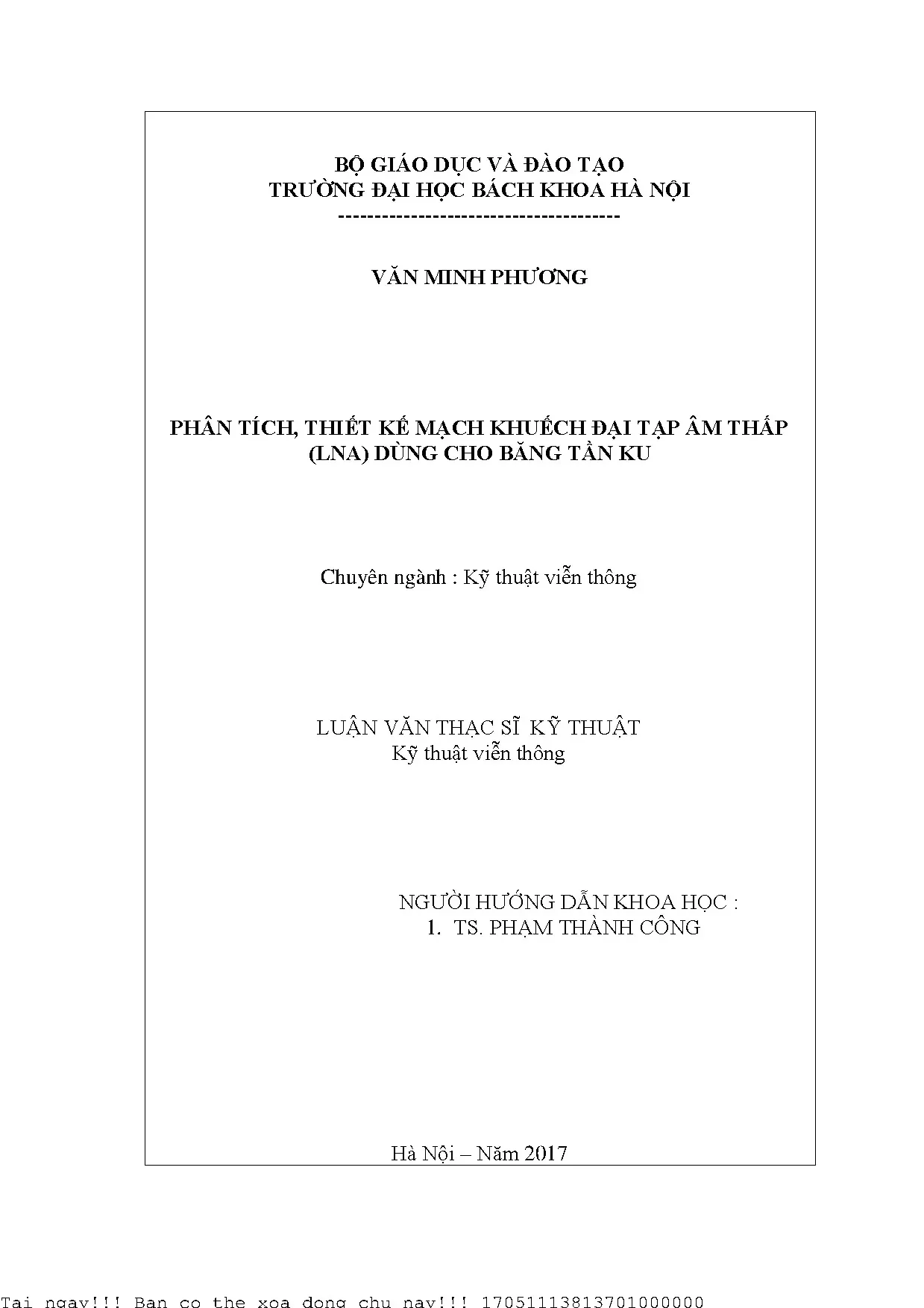

Mạch khuếch đại tạp âm thấp (LNA) đóng vai trò then chốt trong các hệ thống thu tín hiệu vô tuyến, đặc biệt ở băng tần Ku (12-18GHz). Tín hiệu thu được thường có biên độ rất nhỏ và dễ bị nhiễu bởi tạp âm. LNA được thiết kế để khuếch đại tín hiệu này một cách hiệu quả, đồng thời giảm thiểu việc khuếch đại tạp âm. Điều này đặc biệt quan trọng vì tạp âm có thể làm giảm đáng kể tỷ lệ tín hiệu trên tạp âm (SNR), ảnh hưởng đến chất lượng tín hiệu cuối cùng. LNA cần đạt được độ lợi (Gain) tốt nhất, đồng thời hạn chế tối đa việc khuếch đại tín hiệu tạp âm. Theo nghiên cứu của Văn Minh Phương (2017) trong luận văn thạc sĩ, LNA là bộ khuếch đại tầng đầu vào của máy thu, được đặt càng gần anten thu càng tốt. Việc thiết kế LNA cho băng tần Ku đặt ra nhiều thách thức do tần số hoạt động cao.
1.1. Khái Niệm Cơ Bản về Khuếch Đại Tạp Âm Thấp LNA
LNA (Low Noise Amplifier) là bộ khuếch đại chuyên dụng được thiết kế để khuếch đại tín hiệu yếu trong môi trường nhiễu. Các mạch cao tần thường phi tuyến tính và nhạy cảm với nhiệt, gây ra tạp âm nhiệt. Việc khuếch đại thông thường tăng cường cả tín hiệu và tạp âm, do đó LNA được sử dụng để đạt được độ lợi cao trong khi giảm thiểu tạp âm. Mục tiêu chính là cải thiện SNR của tín hiệu thu được. LNA rất cần thiết để thu được tín hiệu nhỏ một cách chính xác. LNA được dùng để khuếch đại tín hiệu cần thiết để đạt được một độ lợi (Gain) tốt nhất, đồng thời cũng hạn chế tối đa việc khuếch đại tín hiệu tạp âm.
1.2. Vị Trí và Vai Trò Của LNA Trong Hệ Thống Thu Sóng Băng Ku
Trong hệ thống thông tin di động và thu sóng, đặc biệt là ở băng tần Ku, LNA thường được đặt ở vị trí đầu vào của máy thu, càng gần anten càng tốt. Vị trí này giúp giảm thiểu tạp âm gây ra trên tuyến anten và feeder, vì tín hiệu thu được từ anten thường rất yếu. LNA đóng vai trò quan trọng trong việc tăng cường tín hiệu mong muốn và giảm thiểu ảnh hưởng của tạp âm. Thiết kế đặc biệt của LNA cho phép khuếch đại công suất tín hiệu với tạp âm tối ưu, đạt được hệ số tạp âm (NF) thấp nhất. Điều này giúp cải thiện hiệu suất tổng thể của hệ thống thu.
II. Hệ Số Tạp Âm NF Yếu Tố Ảnh Hưởng Thiết Kế LNA Băng Ku
Hệ số tạp âm (NF) là một thông số quan trọng để đánh giá hiệu suất của LNA. Nó đo lường mức độ suy giảm tỷ lệ tín hiệu trên tạp âm (SNR) khi tín hiệu đi qua LNA. Một LNA lý tưởng sẽ có NF bằng 1 (0dB), nghĩa là nó không làm tăng thêm tạp âm vào tín hiệu. Trong thực tế, NF luôn lớn hơn 1. Các yếu tố ảnh hưởng đến NF bao gồm loại transistor sử dụng, thiết kế mạch, và trở kháng nguồn. Để đạt được NF thấp, cần tối ưu hóa các yếu tố này. Hệ số tạp âm dùng để đo sự suy giảm phẩm chất trong tỷ số tín hiệu/tạp âm của hệ thống và tỷ lệ thuận với độ suy giảm phẩm chất này. Nếu một mạng hai cửa bản thân không gây nhiễu thì hệ số tạp âm bằng 1.2, tạp âm được coi là lối vào của mạng 2 của không gây nhiễu nên ta có thể tính được giá trị của hệ số tạp âm.
2.1. Định Nghĩa và Công Thức Tính Hệ Số Tạp Âm NF
Hệ số tạp âm (NF) được định nghĩa là tỷ số giữa SNR đầu vào và SNR đầu ra của một hệ thống. Công thức tính NF thường được biểu diễn dưới dạng decibel (dB) bằng cách lấy 10 lần logarit cơ số 10 của tỷ số này. NF càng thấp, hiệu suất của LNA càng tốt. Nó thường được ký hiệu là F.Để hiểu rõ tầm quan trọng của đại lượng, ta xem xét một mạng tạp âm 2 của (tuyến tính) lối vào gồm có nguồn dẫn nạp Ys và nguồn dòng tạp âm is. Để tính toán trực tiếp dựa trên phương trình (1.1), ta cần đo tổng công suất tạp âm ở lối ra, sau đó là chia cho công suất tạp âm gây ra bởi nguồn lối vào.
2.2. Các Yếu Tố Ảnh Hưởng Đến Hệ Số Tạp Âm Của LNA
Có nhiều yếu tố ảnh hưởng đến hệ số tạp âm (NF) của LNA. Loại transistor sử dụng (ví dụ: FET, MOSFET) có ảnh hưởng lớn đến NF. Thiết kế mạch, bao gồm các thành phần thụ động và cách bố trí mạch, cũng ảnh hưởng đáng kể. Trở kháng nguồn là một yếu tố quan trọng khác, và việc phối hợp trở kháng không tối ưu có thể làm tăng NF. Nhiệt độ hoạt động cũng có thể ảnh hưởng đến tạp âm. Thiết kế cũng cần đảm bảo sự ổn định của hệ thống. Các yếu tố như điện dẫn và điện nạp tối ưu cho thiết kế tạp âm thấp cũng cần được xem xét.
III. Kỹ Thuật Phối Hợp Trở Kháng Tối Ưu Cho LNA Băng Ku
Phối hợp trở kháng là một bước quan trọng trong thiết kế LNA để đảm bảo truyền công suất tối đa từ nguồn tín hiệu đến LNA và từ LNA đến tải. Phối hợp trở kháng không đúng cách có thể dẫn đến mất công suất, phản xạ tín hiệu, và tăng tạp âm. Các kỹ thuật phối hợp trở kháng phổ biến bao gồm sử dụng mạch L, dây chêm (stub), và mạch biến đổi trở kháng đoạn dây λ/4. Việc lựa chọn kỹ thuật phối hợp trở kháng phù hợp phụ thuộc vào tần số hoạt động, trở kháng nguồn và tải, và yêu cầu về băng thông. Trở kháng lối vào transistor cao tần mang tính chất dung kháng, vì vậy khi phối hợp trở kháng với đường dây 50Ω mà không làm giảm hệ số tạp âm của mạch là vấn đề rất khó khăn. Phối hợp trở kháng vào ra (trở kháng thuần trở) gần như là bắt buộc trong các thiết kế khuếch đại tạp âm thấp.
3.1. Các Phương Pháp Phối Hợp Trở Kháng Thường Dùng
Các phương pháp phối hợp trở kháng thường dùng bao gồm sử dụng dây chêm đơn, dây chêm đôi, mạch L, và mạch biến đổi trở kháng đoạn dây λ/4. Dây chêm là đoạn đường truyền có một đầu hở hoặc ngắn mạch, được sử dụng để bù trừ thành phần phản kháng của trở kháng tải. Mạch L sử dụng một điện cảm và một tụ điện để biến đổi trở kháng. Mạch biến đổi trở kháng đoạn dây λ/4 sử dụng một đoạn đường truyền có chiều dài bằng một phần tư bước sóng để biến đổi trở kháng. Lựa chọn phương pháp phối hợp trở kháng phụ thuộc vào tần số hoạt động, băng thông, và yêu cầu về độ phức tạp của mạch. Một số phương pháp phức tạp hơn sử dụng nhiều thành phần để đạt được băng thông rộng hơn.
3.2. Ưu Nhược Điểm Của Từng Kỹ Thuật Phối Hợp Trở Kháng
Mỗi kỹ thuật phối hợp trở kháng có những ưu nhược điểm riêng. Dây chêm đơn giản và dễ thiết kế, nhưng có băng thông hẹp. Dây chêm đôi có thể đạt được băng thông rộng hơn, nhưng phức tạp hơn trong thiết kế. Mạch L là một lựa chọn tốt cho phối hợp trở kháng dải hẹp. Mạch biến đổi trở kháng đoạn dây λ/4 hiệu quả ở tần số hoạt động cụ thể, nhưng băng thông cũng hạn chế. Sự lựa chọn kỹ thuật phù hợp cần cân nhắc giữa hiệu suất, băng thông, độ phức tạp, và chi phí. Kỹ thuật phối hợp trở kháng bằng các đoạn dây dẫn sóng mắc liên tiếp cũng thường được sử dụng.
IV. Chọn Transistor Phần Mềm Mô Phỏng Cho Thiết Kế LNA Băng Ku
Việc lựa chọn transistor và phần mềm mô phỏng phù hợp là rất quan trọng trong thiết kế LNA. Transistor cần có hệ số tạp âm thấp, độ lợi cao, và khả năng hoạt động ở tần số cao của băng Ku. Các loại transistor thường được sử dụng bao gồm FET và MOSFET. Phần mềm mô phỏng giúp kiểm tra và tối ưu hóa thiết kế trước khi chế tạo mạch thực tế. Các phần mềm mô phỏng phổ biến bao gồm ADS (Advanced Design System) và AWR Microwave Office. Việc lựa chọn phần mềm phù hợp phụ thuộc vào tính năng cần thiết, độ chính xác, và khả năng sử dụng.
4.1. Tiêu Chí Chọn Transistor Cho LNA Băng Ku
Các tiêu chí quan trọng để chọn transistor cho LNA băng Ku bao gồm hệ số tạp âm thấp (NF), độ lợi cao (Gain), khả năng hoạt động ở tần số cao, và điện áp hoạt động phù hợp. Transistor cần có các thông số S (tham số tán xạ) phù hợp với tần số hoạt động. Giá thành cũng là một yếu tố cần cân nhắc. Các transistor FET và MOSFET thường được sử dụng cho các ứng dụng LNA băng Ku vì chúng có hiệu suất tốt ở tần số cao và có thể đạt được NF thấp. Theo Văn Minh Phương (2017), trong luận văn, transistor ATF-36077 được xem xét cho thiết kế.
4.2. Giới Thiệu Phần Mềm Mô Phỏng ADS Advanced Design System
ADS (Advanced Design System) là một phần mềm mô phỏng mạch điện tử mạnh mẽ được sử dụng rộng rãi trong thiết kế mạch RF và vi sóng. ADS cung cấp các công cụ mô phỏng chính xác, bao gồm mô phỏng tuyến tính, phi tuyến, và điện từ. Nó cũng hỗ trợ các công cụ thiết kế và tối ưu hóa mạch. ADS cho phép các nhà thiết kế kiểm tra hiệu suất của mạch trước khi chế tạo, giảm thiểu rủi ro và tiết kiệm thời gian. Trong luận văn của Văn Minh Phương (2017), ADS 2016 được sử dụng để mô phỏng và tối ưu hóa thiết kế LNA.
V. Thiết Kế Mô Phỏng Mạch Khuếch Đại Tạp Âm Thấp Băng Ku
Sau khi chọn transistor và phần mềm mô phỏng, bước tiếp theo là thiết kế và mô phỏng mạch LNA. Quá trình này bao gồm việc xác định các thông số mạch, phối hợp trở kháng, và tối ưu hóa hiệu suất. Mô phỏng giúp kiểm tra các thông số như độ lợi (Gain), hệ số tạp âm (NF), tỷ số sóng đứng (VSWR), và tính ổn định. Các công cụ tối ưu hóa trong phần mềm mô phỏng có thể được sử dụng để cải thiện hiệu suất của mạch. Theo Văn Minh Phương (2017), quá trình thiết kế thường bao gồm tính toán lý thuyết, mô phỏng, và điều chỉnh các thông số để đạt được hiệu suất mong muốn.
5.1. Các Bước Cơ Bản Trong Thiết Kế Mạch LNA
Các bước cơ bản trong thiết kế mạch LNA bao gồm: 1) Chọn transistor, 2) Xác định các thông số mạch (ví dụ: điện áp phân cực, dòng điện), 3) Thiết kế mạch phối hợp trở kháng, 4) Mô phỏng mạch và kiểm tra hiệu suất, 5) Tối ưu hóa mạch để đạt được các thông số mong muốn (ví dụ: Gain, NF, VSWR), 6) Kiểm tra tính ổn định của mạch. Các bước này thường được thực hiện lặp đi lặp lại để đạt được thiết kế tối ưu.
5.2. Phân Tích Kết Quả Mô Phỏng Tối Ưu Hóa Thiết Kế
Phân tích kết quả mô phỏng là bước quan trọng để đánh giá hiệu suất của mạch. Các thông số cần được phân tích bao gồm độ lợi (Gain), hệ số tạp âm (NF), tỷ số sóng đứng (VSWR), và tính ổn định. Nếu các thông số không đạt yêu cầu, cần điều chỉnh thiết kế và mô phỏng lại. Quá trình này có thể bao gồm thay đổi các giá trị linh kiện, điều chỉnh mạch phối hợp trở kháng, hoặc thay đổi cấu trúc mạch. Các công cụ tối ưu hóa trong phần mềm mô phỏng có thể giúp tự động tìm kiếm các giá trị linh kiện tối ưu để đạt được hiệu suất mong muốn.
VI. Ứng Dụng Xu Hướng Phát Triển Mạch LNA Băng Ku Hiện Nay
Mạch LNA băng Ku được sử dụng rộng rãi trong các ứng dụng vệ tinh thông tin, phát quảng bá, và truyền dữ liệu. Với sự phát triển của công nghệ, các LNA ngày càng nhỏ gọn, hiệu suất cao hơn, và tiêu thụ ít điện năng hơn. Xu hướng hiện nay là tích hợp LNA vào các hệ thống thu phát (transceiver) và sử dụng các kỹ thuật thiết kế mới để đạt được hiệu suất cao hơn. Đồng thời, việc nghiên cứu và phát triển các vật liệu bán dẫn mới cũng đóng góp vào sự cải tiến của LNA. Băng tần Ku (có tần số 12GHz-18Ghz) được dùng chủ yếu cho vệ tinh thông tin, đáng chú ý nhất là dùng cho các dịch vụ phát quảng bá và cố định, và cho các ứng dụng cụ thể như vệ tinh theo dõi và chuyển tiếp dữ liệu của NASA được dùng cho liên lạc với tàu con thoi và trạm ISS.
6.1. Các Ứng Dụng Thực Tế Của LNA Băng Ku
LNA băng Ku được sử dụng rộng rãi trong các hệ thống vệ tinh thông tin, bao gồm cả các dịch vụ phát quảng bá và truyền dữ liệu. Chúng cũng được sử dụng trong các ứng dụng quân sự, như radar và hệ thống thông tin liên lạc. Ngoài ra, LNA băng Ku còn được sử dụng trong các ứng dụng dân sự, như truyền hình vệ tinh và internet vệ tinh. Các bộ thu trên đòi hỏi ngày càng nhỏ gọn, tiếp nhận thông tin nhanh và chính xác. Vì vậy, yêu cầu phần cứng cho các thiết bị này ngày càng gắt gao hơn.
6.2. Xu Hướng Phát Triển Công Nghệ LNA Băng Ku
Xu hướng phát triển công nghệ LNA băng Ku hiện nay tập trung vào việc giảm kích thước, tăng hiệu suất, và giảm tiêu thụ điện năng. Các kỹ thuật thiết kế mới, như mạch tích hợp đơn chip (MMIC) và vật liệu bán dẫn mới, đang được sử dụng để đạt được các mục tiêu này. Ngoài ra, việc nghiên cứu và phát triển các kỹ thuật phối hợp trở kháng tiên tiến cũng đóng góp vào sự cải tiến của LNA.
