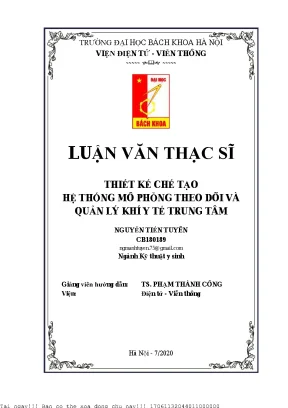

Luận Văn Thạc Sĩ: Thiết Kế Hệ Thống Mô Phỏng Quản Lý Khí Y Tế Trung Tâm

Tài liệu nghiên cứu Thiết kế hế tạo hệ thống mô phỏng theo dõi và quản lý khí y tế trung tâm, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về .

• Tác giả: Nguyễn Tiến Tuyên
• Người hướng dẫn: TS. Phạm Thành Công
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ thuật y sinh
• Đề tài: Thiết Kế Chế Tạo Hệ Thống Mô Phỏng Theo Dõi Và Quản Lý Khí Y Tế Trung Tâm
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2020
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• TÓM TẮT LUẬN VĂN
• 1. CHƯƠNG 1: TỔNG QUAN HỆ THỐNG KHÍ Y TẾ TRUNG TÂM
• 1.1. Giới thiệu chương
• 1.2. Kết cấu hệ thống
• 1.2.1. Hệ thống nguồn
• 1.2.2. Hệ thống đường dẫn khí và kiểm soát khu vực
• 1.3. Các dạng đầu ra của khí y tế trung tâm
• 1.3.1. Ổ khí
• 1.3.2. Trụ khí
• 1.3.3. Dây dẫn khí y tế treo trần
• 1.4. Các thiết bị ngoại vi và ứng dụng
• 1.4.1. Hệ thống máy thở, mê kèm thở
• 1.4.2. Hệ thống máy hút
• 1.5. Thực trạng các hệ thống khí ở một số cơ sở y tế
• 1.6. Thực trạng ứng dụng CNTT và truyền thông trong vận hành hệ thống khí y tế trung tâm
• 1.7. Kết luận chương
• 2. CHƯƠNG 2: MÔ HÌNH HỆ THỐNG
• 2.1. Giới thiệu chương
• 2.2. Nguyên lý hệ thống
• 2.3. Dự kiến mô hình hệ thống
• 2.4. Tổng quan về kết nối LoRa
• 2.4.1. Khái niệm LoRa
• 2.4.2. Nguyên lý hoạt động của LoRa
• 2.4.3. Các Thông số hoạt động của LoRa
• 2.4.4. Các module LoRa sẵn có trên thị trường
• 2.4.5. Kết luận chương
• 3. CHƯƠNG 3: THIẾT KẾ HỆ THỐNG
• 3.1. Giới thiệu chương
• 3.2. Sơ đồ hệ thống và các module sử dụng
• 3.2.1. Khối cảm biến khí y tế
• 3.2.2. Khối mạch xử lý
• 3.2.3. Khối hiển thị
• 3.2.4. Thiết kế trạm đo trung tâm
• 3.2.5. Hệ thống phần mềm
• 3.3. Kết luận chương
• 4. CHƯƠNG 4: KẾT QUẢ ĐO
• 4.1. Giới thiệu chương
• 4.2. Mô phỏng hệ thống
• 4.3. Kết quả thí nghiệm
• 4.3.1. Phương pháp đo
• 4.3.2. Kết quả thí nghiệm
• 4.4. Kết luận chương
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Hệ Thống Khí Y Tế Bệnh Viện Giới Thiệu

Trong y học hiện đại, khí y tế đóng vai trò then chốt trong điều trị, phẫu thuật, cấp cứu và chẩn đoán. Việc cung cấp khí y tế hiệu quả và an toàn là ưu tiên hàng đầu của các bệnh viện. Hệ thống khí y tế bệnh viện được thiết kế theo mô hình trung tâm, với các loại khí y tế được đặt tại khu vực riêng, an toàn, và sau đó dẫn đến khu vực điều trị thông qua hệ thống ống dẫn. Đây được xem như "trái tim" của các trung tâm y tế hiện đại, đảm bảo cung cấp khí y tế liên tục và ổn định cho bệnh nhân. Các tiêu chuẩn thiết kế như HTM 2022 và HTM 02-01 của Anh Quốc, ISO 7396-1, ISO 7396-2 (Châu Âu), NFPA 99 (Mỹ) được áp dụng. "Mỗi loại khí y tế phải được cấp từ một hệ thống riêng biệt và toàn bộ các linh kiện của mỗi hệ thống đều phải là loại chuyên biệt dùng cho khí nhằm bảo đảm không xảy ra khả năng kết nối chéo giữa các hệ thống" (Theo tài liệu nghiên cứu).

1.1. Tầm Quan Trọng của Khí Y Tế trong Điều Trị

Việc sử dụng khí y tế trong điều trị bệnh nhân, phẫu thuật, cấp cứu và chẩn đoán đóng vai trò then chốt, có ý nghĩa quyết định cho kết quả điều trị an toàn, phòng chống cháy nổ và tránh gây nhiễm khuẩn. Nó có vai trò quyết định trong việc duy trì sự sống và hỗ trợ các chức năng cơ bản của cơ thể. Ví dụ, oxy y tế được sử dụng rộng rãi trong hỗ trợ hô hấp cho bệnh nhân suy hô hấp hoặc trong quá trình phẫu thuật. An toàn khí y tế là yếu tố quan trọng nhất trong quá trình sử dụng. Các loại khí khác như nitơ oxit (N2O) và khí nén cũng đóng vai trò quan trọng trong các quy trình y tế khác nhau, từ gây mê đến cung cấp năng lượng cho thiết bị y tế.

1.2. Các Loại Khí Y Tế Thường Dùng tại Bệnh Viện

Hệ thống khí y tế trung tâm thường bao gồm 7 loại khí cơ bản: Oxy (O2), Khí nén, Khí hút VAC, Khí gây mê (N2O), Khí Nitơ (N2), Khí Cacbonic (CO2) và Hệ thống hút khí thải gây mê (AGSS). Mỗi loại khí có ứng dụng cụ thể. Oxy (O2) được sử dụng trong liệu pháp hô hấp. Khí nén cung cấp năng lượng cho các thiết bị. VAC dùng để hút dịch. N2O dùng trong gây mê. N2 dùng làm lạnh trong phẫu thuật lạnh. CO2 dùng trong phẫu thuật xâm lấn tối thiểu. Việc quản lý và kiểm soát chặt chẽ từng loại khí này rất quan trọng để đảm bảo hiệu quả sử dụng khí y tế và an toàn.

II. Vấn Đề Quản Lý Khí Y Tế Hiệu Quả Tại Các Bệnh Viện

Hiện trạng tại nhiều bệnh viện cho thấy, dù đã có hệ thống khí y tế trung tâm, việc theo dõi và quản lý khí y tế còn nhiều hạn chế. Điều này dẫn đến khó khăn trong việc kiểm soát lưu lượng sử dụng, đánh giá tình trạng hệ thống, phát hiện rò rỉ sớm, và cuối cùng là gây lãng phí chi phí vận hành. Việc ứng dụng công nghệ thông tin vào quản lý khí y tế là cần thiết để nâng cao hiệu quả và độ an toàn. Đặc biệt, các giải pháp mô phỏng quản lý khí y tế có thể giúp bệnh viện dự đoán nhu cầu, tối ưu hóa việc sử dụng và giảm thiểu rủi ro. Theo nghiên cứu, "việc xây dựng một hệ thống kiểm soát khí y tế trung tâm là hết sức cần thiết, phải có tính thực tiễn cao, phù hợp về giá thành cũng như dễ lắp đặt thiết bị".

2.1. Thực Trạng Sử Dụng Khí Y Tế Tại Các Cơ Sở Y Tế

Qua khảo sát thực tế tại các Trung tâm y tế và Bệnh viện đa khoa tỉnh Bắc Giang, đặc biệt tại Bệnh viện Hữu nghị Việt Đức, mặc dù đã có hệ thống khí y tế trung tâm, nhưng chưa có hệ thống theo dõi và quản lý phù hợp và hiệu quả. Điều này dẫn đến khó khăn trong việc kiểm soát lưu lượng sử dụng, đánh giá tình trạng hệ thống và phát hiện rò khí sớm. Các số liệu thống kê cho thấy sự biến động lớn trong lưu lượng sử dụng khí y tế, cho thấy sự cần thiết của một hệ thống quản lý chi tiết và chính xác.

2.2. Hạn Chế Trong Ứng Dụng CNTT vào Quản Lý Khí Y Tế

Mặc dù công nghệ thông tin đã phát triển mạnh mẽ, việc ứng dụng CNTT vào quản lý khí y tế tại nhiều bệnh viện còn hạn chế. Các hệ thống hiện có thường thiếu tính năng theo dõi thời gian thực, cảnh báo sớm về sự cố, và khả năng tích hợp với các hệ thống quản lý khác trong bệnh viện. Sự thiếu hụt này làm giảm hiệu quả quản lý và tăng nguy cơ xảy ra sự cố liên quan đến khí y tế.

2.3. Yêu Cầu về Tính Thực Tiễn và Chi Phí của Hệ Thống

Việc xây dựng một hệ thống kiểm soát khí y tế trung tâm cần đảm bảo tính thực tiễn cao, phù hợp về giá thành cũng như dễ lắp đặt và sử dụng. Hệ thống cần được thiết kế sao cho dễ dàng tích hợp vào cơ sở hạ tầng hiện có của bệnh viện, đồng thời đảm bảo tính ổn định và độ tin cậy cao. Các yếu tố chi phí đầu tư, vận hành và bảo trì cũng cần được xem xét kỹ lưỡng để đảm bảo tính khả thi của dự án.

III. Thiết Kế Hệ Thống Mô Phỏng Quản Lý Khí Y Tế Cách Tiếp Cận

Giải pháp đề xuất là thiết kế và triển khai hệ thống mô phỏng quản lý khí y tế, sử dụng các công nghệ hiện đại như cảm biến, IoT, và phần mềm quản lý. Hệ thống này sẽ cho phép theo dõi thời gian thực lưu lượng và áp suất khí y tế, cảnh báo khi có sự cố, và cung cấp các báo cáo phân tích để tối ưu hóa việc sử dụng. Việc mô hình hóa hệ thống khí y tế bằng phần mềm CAD sẽ giúp thiết kế và kiểm tra hệ thống trước khi triển khai thực tế. "Luận văn đã cung cấp thông tin về hệ thống khí y tế trung tâm, các thiết bị sử dụng khí y tế trung tâm, đồng thời cũng ứng dụng việc sử dụng công nghệ thông tin vào quản lý, vận hành hệ thống khí y tế trung tâm nói riêng và tiến tới có thể đồng bộ hệ thống thiết bị y tế nói chung", trích từ tóm tắt luận văn.

3.1. Sử Dụng Cảm Biến và IoT để Theo Dõi Thời Gian Thực

Việc tích hợp cảm biến áp suất, lưu lượng và các thông số khác của khí y tế vào hệ thống IoT cho phép theo dõi thời gian thực tình trạng hệ thống. Các cảm biến này sẽ thu thập dữ liệu liên tục và truyền về trung tâm xử lý, nơi dữ liệu sẽ được phân tích và hiển thị trên giao diện trực quan. Công nghệ IoT giúp kết nối các thiết bị và cảm biến một cách dễ dàng và linh hoạt, tạo ra một hệ thống quản lý toàn diện.

3.2. Phát Triển Phần Mềm Quản Lý Khí Y Tế Trực Quan

Phần mềm quản lý cần được thiết kế với giao diện trực quan, dễ sử dụng, cho phép người dùng theo dõi tình trạng hệ thống, xem báo cáo, và nhận cảnh báo khi có sự cố. Phần mềm cũng cần có khả năng tích hợp với các hệ thống quản lý khác trong bệnh viện, như hệ thống thông tin bệnh viện (HIS) và hệ thống quản lý kho.

3.3. Mô Hình Hóa Hệ Thống Khí Y Tế bằng Phần Mềm CAD

Việc sử dụng phần mềm CAD để mô hình hóa hệ thống khí y tế giúp thiết kế và kiểm tra hệ thống trước khi triển khai thực tế. Mô hình CAD cho phép các kỹ sư thiết kế và tối ưu hóa hệ thống, đồng thời phát hiện sớm các vấn đề tiềm ẩn. Mô hình cũng có thể được sử dụng để đào tạo nhân viên vận hành và bảo trì hệ thống.

IV. Phần Mềm Mô Phỏng Khí Y Tế Chức Năng và Ưu Điểm Vượt Trội

Phần mềm mô phỏng khí y tế cung cấp nhiều chức năng quan trọng, bao gồm theo dõi lưu lượng khí y tế, áp suất khí y tế, cảnh báo khi có rò rỉ hoặc sự cố, và tạo báo cáo phân tích. Ưu điểm của phần mềm là khả năng dự đoán nhu cầu khí y tế, tối ưu hóa việc sử dụng, và giảm thiểu rủi ro. Phần mềm cũng có thể giúp bệnh viện tuân thủ các tiêu chuẩn khí y tế và quy định an toàn. "Nhằm kiểm soát lưu lượng sử dụng, đánh giá tình trạng hệ thống khí y tế trung tâm và cho phép phát hiện rò khí sớm đưa ra cảnh báo tới người quản lý, sử dụng từ đó giúp tiết kiệm chi phí vận hành hệ thống", theo tóm tắt luận văn.

4.1. Các Chức Năng Chính của Phần Mềm Mô Phỏng

Phần mềm mô phỏng cần có các chức năng sau: Theo dõi thời gian thực lưu lượng và áp suất khí y tế, cảnh báo khi vượt quá ngưỡng cho phép, ghi lại lịch sử sử dụng khí y tế, tạo báo cáo phân tích về hiệu quả sử dụng, và hỗ trợ kiểm soát khí y tế.

4.2. Ưu Điểm Dự Đoán Nhu Cầu và Tối Ưu Hóa Hệ Thống

Phần mềm có khả năng dự đoán nhu cầu khí y tế dựa trên dữ liệu lịch sử và các yếu tố khác, giúp bệnh viện tối ưu hóa việc đặt hàng và quản lý kho. Phần mềm cũng có thể giúp tối ưu hóa cấu hình hệ thống khí y tế, đảm bảo cung cấp đủ khí y tế cho mọi khu vực trong bệnh viện.

4.3. Tuân Thủ Tiêu Chuẩn Khí Y Tế và Quy Định An Toàn

Phần mềm cần được thiết kế để giúp bệnh viện tuân thủ các tiêu chuẩn khí y tế và quy định an toàn hiện hành. Phần mềm có thể tự động kiểm tra xem hệ thống khí y tế có đáp ứng các tiêu chuẩn hay không, và đưa ra cảnh báo nếu có vi phạm.

V. Kết Quả Thí Nghiệm Ứng Dụng Mô Hình Quản Lý Khí Y Tế

Kết quả thí nghiệm cho thấy hệ thống hoạt động ổn định và chính xác, cung cấp dữ liệu theo thời gian thực về lưu lượng khí y tế và áp suất. Hệ thống cũng đã chứng minh khả năng phát hiện rò rỉ và cảnh báo kịp thời, giúp ngăn ngừa các sự cố. Việc ứng dụng mô hình quản lý khí y tế vào thực tế sẽ giúp bệnh viện nâng cao hiệu quả quản lý, giảm chi phí vận hành, và đảm bảo an toàn cho bệnh nhân và nhân viên. "Luận văn là tiền đề để tiếp tục mở rộng nghiên cứu tiến tới đưa sản phẩm ứng dụng vào hệ thống thực tế hoàn thiện trong tương lai, giúp các bệnh viện tăng cường được công tác quản lý, đánh giá việc sử dụng khí y tế trong đơn vị tại một thời điểm, cũng như việc vận hành hệ thống an toàn", trích từ tóm tắt luận văn.

5.1. Đánh Giá Độ Chính Xác và Ổn Định của Hệ Thống

Các thí nghiệm đã được thực hiện để đánh giá độ chính xác và ổn định của hệ thống. Kết quả cho thấy hệ thống cung cấp dữ liệu chính xác và ổn định trong mọi điều kiện hoạt động. Sai số đo đạc nằm trong phạm vi cho phép, đảm bảo tính tin cậy của dữ liệu.

5.2. Khả Năng Phát Hiện Rò Rỉ và Cảnh Báo Kịp Thời

Hệ thống đã chứng minh khả năng phát hiện rò rỉ khí y tế và cảnh báo kịp thời cho người quản lý. Các thử nghiệm rò rỉ đã được thực hiện để kiểm tra khả năng phát hiện và phản ứng của hệ thống. Kết quả cho thấy hệ thống có thể phát hiện ngay cả những rò rỉ nhỏ nhất.

5.3. Tiềm Năng Ứng Dụng Thực Tế Tại Các Bệnh Viện

Hệ thống có tiềm năng ứng dụng thực tế tại các bệnh viện để nâng cao hiệu quả quản lý, giảm chi phí vận hành và đảm bảo an toàn. Việc triển khai hệ thống tại các bệnh viện sẽ giúp cải thiện chất lượng dịch vụ y tế và nâng cao uy tín của bệnh viện.

VI. Kết Luận và Xu Hướng Phát Triển Quản Lý Khí Y Tế

Hệ thống mô phỏng quản lý khí y tế là một giải pháp tiềm năng để giải quyết các vấn đề hiện tại trong quản lý khí y tế tại các bệnh viện. Trong tương lai, xu hướng phát triển sẽ tập trung vào việc tích hợp hệ thống với các công nghệ mới như AI và Machine Learning để dự đoán nhu cầu chính xác hơn, tối ưu hóa việc sử dụng, và phát hiện các sự cố tiềm ẩn. Công nghệ khí y tế sẽ ngày càng đóng vai trò quan trọng trong việc nâng cao chất lượng dịch vụ y tế. "Luận văn là tiền đề để tiếp tục mở rộng nghiên cứu tiến tới đưa sản phẩm ứng dụng vào hệ thống thực tế hoàn thiện trong tương lai", khẳng định tiềm năng phát triển của hệ thống.

6.1. Tích Hợp AI và Machine Learning để Dự Đoán Nhu Cầu

Việc tích hợp AI và Machine Learning vào hệ thống sẽ giúp dự đoán nhu cầu khí y tế chính xác hơn. Các thuật toán AI và Machine Learning có thể phân tích dữ liệu lịch sử và các yếu tố khác để dự đoán nhu cầu trong tương lai, giúp bệnh viện tối ưu hóa việc đặt hàng và quản lý kho.

6.2. Nâng Cao An Toàn Khí Y Tế với Cảnh Báo Sớm

Việc tích hợp các công nghệ mới như AI và Machine Learning cũng giúp nâng cao an toàn khí y tế với cảnh báo sớm về các sự cố tiềm ẩn. Các thuật toán có thể phân tích dữ liệu để phát hiện các dấu hiệu bất thường và cảnh báo cho người quản lý trước khi xảy ra sự cố.

6.3. Tối Ưu Hóa Chi Phí và Nâng Cao Hiệu Quả Sử Dụng

Với những cải tiến về công nghệ, hệ thống quản lý khí y tế sẽ ngày càng tối ưu hóa chi phí và nâng cao hiệu quả sử dụng. Việc dự đoán nhu cầu chính xác hơn và phát hiện sớm các sự cố sẽ giúp giảm lãng phí và chi phí vận hành, đồng thời nâng cao chất lượng dịch vụ y tế.

Nội dung chính

Tổng quan nghiên cứu

Trong lĩnh vực y học hiện đại, khí y tế đóng vai trò thiết yếu trong điều trị bệnh nhân, phẫu thuật, cấp cứu và chẩn đoán. Theo khảo sát tại các cơ sở y tế tỉnh Bắc Giang và Bệnh viện Hữu nghị Việt – Đức, lượng khí y tế tiêu thụ hàng tháng dao động từ vài trăm đến hàng chục nghìn mét khối, cụ thể tại Bệnh viện Hữu nghị Việt Đức, lượng khí sử dụng trong 4 tháng đầu năm 2020 đạt trung bình khoảng 70.000 m³ mỗi tháng. Tuy nhiên, các hệ thống khí y tế trung tâm hiện tại chưa có giải pháp theo dõi và quản lý lưu lượng khí hiệu quả, dẫn đến khó khăn trong kiểm soát rò rỉ, thất thoát khí và đảm bảo an toàn vận hành.

Mục tiêu nghiên cứu là thiết kế và chế tạo hệ thống mô phỏng theo dõi và quản lý khí y tế trung tâm, ứng dụng công nghệ truyền dẫn không dây LoRa nhằm giám sát lưu lượng khí tại các điểm sử dụng trong bệnh viện. Nghiên cứu tập trung vào việc xây dựng mô hình hệ thống, thiết kế phần cứng và phần mềm quản lý, đồng thời thử nghiệm mô phỏng trong phòng thí nghiệm. Phạm vi nghiên cứu bao gồm khảo sát thực trạng tại các bệnh viện tuyến tỉnh và trung ương, thiết kế hệ thống mô phỏng quy mô phòng thí nghiệm và đánh giá kết quả đo đạc.

Ý nghĩa nghiên cứu thể hiện qua việc nâng cao hiệu quả sử dụng khí y tế, giảm thiểu thất thoát, tăng cường an toàn vận hành và hỗ trợ công tác quản lý tại các cơ sở y tế. Hệ thống còn góp phần thúc đẩy ứng dụng công nghệ thông tin trong quản lý thiết bị y tế, phù hợp với xu hướng phát triển y tế thông minh và cải cách hành chính trong ngành y tế.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Hệ thống khí y tế trung tâm (MGPS): Bao gồm các nguồn khí (Oxy, CO2, khí nén, khí gây mê, khí hút), hệ thống đường ống dẫn khí chuyên dụng đạt tiêu chuẩn BS EN 13348, HTM 02-01, và các thiết bị ngoại vi như ổ khí, trụ khí, dây dẫn khí treo trần. Hệ thống đảm bảo cung cấp khí an toàn, ổn định cho các khoa phòng trong bệnh viện.

• Công nghệ truyền dẫn không dây LoRa (Long Range Radio): Sử dụng kỹ thuật điều chế Chirp Spread Spectrum, cho phép truyền dữ liệu khoảng cách xa (vài km) với công suất thấp, tiết kiệm năng lượng. LoRa hoạt động trên băng tần 430-915 MHz, phù hợp cho các ứng dụng IoT trong môi trường bệnh viện. Các thông số quan trọng gồm Spreading Factor (SF), Bandwidth (BW), Coding Rate (CR) ảnh hưởng đến khoảng cách, tốc độ và độ tin cậy truyền dữ liệu.

• Cảm biến lưu lượng khí dựa trên nguyên lý nhiệt: Sử dụng cảm biến MF5700 của hãng SIARGO, đo lưu lượng khí dựa trên sự chênh lệch nhiệt độ giữa đầu vào và đầu ra dòng khí. Cảm biến tích hợp mạch xử lý tín hiệu, chuyển đổi tương tự-số và vi điều khiển để xuất dữ liệu lưu lượng.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Thu thập số liệu thực tế về lượng khí y tế sử dụng tại các bệnh viện tỉnh Bắc Giang và Bệnh viện Hữu nghị Việt Đức trong 4 tháng đầu năm 2020. Dữ liệu đo đạc từ hệ thống mô phỏng trong phòng thí nghiệm.

• Phương pháp phân tích: Thiết kế hệ thống mô phỏng gồm các khối cảm biến, xử lý, truyền nhận dữ liệu qua module LoRa, thu thập và hiển thị dữ liệu trên nền tảng web. Phân tích hiệu quả truyền dẫn, độ chính xác đo lưu lượng, khả năng phát hiện rò rỉ khí qua biểu đồ lưu lượng và cảnh báo.

• Timeline nghiên cứu: Từ khảo sát thực trạng (tháng 1-3/2020), thiết kế mô hình và phần cứng (tháng 4-6/2020), xây dựng phần mềm và thử nghiệm mô phỏng (tháng 7-9/2020), đánh giá kết quả và hoàn thiện luận văn (tháng 10-12/2020).

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Thực trạng sử dụng khí y tế tại các bệnh viện: Lượng khí tiêu thụ tại Trung tâm y tế huyện Lục Ngạn dao động từ 470 đến 700 m³/tháng, trong khi tại Bệnh viện Hữu nghị Việt Đức lên tới 65.000 - 76.000 m³/tháng. Các bệnh viện tuyến tỉnh có hệ thống khí y tế trung tâm nhưng chưa có hệ thống theo dõi lưu lượng và cảnh báo rò rỉ khí.

2. Hiệu quả truyền dẫn dữ liệu qua LoRa: Mô hình hệ thống sử dụng module LoRa RF433 SX1278 IPEX RA-02 cho phép truyền dữ liệu ổn định trong phạm vi vài trăm mét đến 1 km trong môi trường phòng thí nghiệm, đáp ứng yêu cầu giám sát lưu lượng khí tại các khoa phòng.

3. Độ chính xác đo lưu lượng khí: Cảm biến MF5700 đo lưu lượng khí dựa trên nguyên lý nhiệt cho kết quả ổn định, sai số trong khoảng cho phép, phù hợp với yêu cầu giám sát liên tục. Dữ liệu đo được cập nhật liên tục và hiển thị trên giao diện web với biểu đồ trực quan, giúp phát hiện nhanh các bất thường như rò rỉ khí.

4. Khả năng cảnh báo và quản lý từ xa: Hệ thống phần mềm cho phép cảnh báo sớm khi phát hiện rò rỉ hoặc áp lực khí bất thường, gửi thông báo qua giao diện web và có thể mở rộng gửi cảnh báo qua điện thoại di động. Điều này giúp nâng cao an toàn vận hành và tiết kiệm chi phí vận hành khí y tế.

Thảo luận kết quả

Kết quả nghiên cứu cho thấy việc ứng dụng công nghệ LoRa trong giám sát lưu lượng khí y tế trung tâm là khả thi và hiệu quả. So với các phương pháp truyền dẫn truyền thống như 3G hay WiFi, LoRa tiết kiệm năng lượng, chi phí thấp và có phạm vi phủ sóng phù hợp trong môi trường bệnh viện nhiều vật cản. Việc sử dụng cảm biến lưu lượng nhiệt MF5700 đảm bảo độ chính xác và ổn định trong đo đạc, phù hợp với yêu cầu vận hành liên tục.

So sánh với các nghiên cứu trong ngành y sinh và kỹ thuật y tế, hệ thống mô phỏng này đáp ứng tốt các tiêu chuẩn kỹ thuật và an toàn, đồng thời mở ra hướng phát triển ứng dụng IoT trong quản lý thiết bị y tế. Việc hiển thị dữ liệu trên nền tảng web giúp người quản lý dễ dàng theo dõi, phân tích và ra quyết định kịp thời. Các biểu đồ lưu lượng khí và tổng hợp lượng khí tiêu thụ theo thời gian là công cụ hữu ích để phát hiện rò rỉ và tối ưu hóa sử dụng khí.

Tuy nhiên, hệ thống hiện tại mới được thử nghiệm trong quy mô phòng thí nghiệm, cần tiếp tục mở rộng quy mô và thử nghiệm thực tế tại các bệnh viện để đánh giá toàn diện về độ tin cậy, khả năng mở rộng và tích hợp với hệ thống quản lý bệnh viện hiện có.

Đề xuất và khuyến nghị

1. Triển khai hệ thống giám sát lưu lượng khí y tế trung tâm tại các bệnh viện tuyến tỉnh và trung ương: Áp dụng công nghệ LoRa và cảm biến lưu lượng nhiệt để theo dõi liên tục, giảm thiểu thất thoát khí và nâng cao an toàn vận hành. Thời gian thực hiện trong 12 tháng, chủ thể là phòng kỹ thuật và quản lý thiết bị y tế.

2. Phát triển phần mềm quản lý tích hợp cảnh báo đa kênh: Mở rộng phần mềm hiện có để gửi cảnh báo qua SMS, email và ứng dụng di động, giúp người quản lý phản ứng nhanh với sự cố rò rỉ khí. Thời gian phát triển 6 tháng, chủ thể là nhóm phát triển phần mềm và IT bệnh viện.

3. Đào tạo nhân viên vận hành và bảo trì hệ thống: Tổ chức các khóa đào tạo về vận hành hệ thống khí y tế thông minh, sử dụng phần mềm giám sát và xử lý sự cố. Thời gian đào tạo định kỳ hàng năm, chủ thể là phòng nhân sự và kỹ thuật bệnh viện.

4. Nghiên cứu mở rộng ứng dụng IoT trong quản lý thiết bị y tế khác: Tiếp tục nghiên cứu tích hợp các thiết bị y tế khác vào hệ thống IoT, tạo thành mạng lưới quản lý thiết bị y tế thông minh toàn diện. Thời gian nghiên cứu 18-24 tháng, chủ thể là viện nghiên cứu và các đối tác công nghệ.

Đối tượng nên tham khảo luận văn

1. Các kỹ sư và chuyên gia kỹ thuật y sinh: Nghiên cứu, thiết kế và phát triển hệ thống giám sát khí y tế trung tâm, ứng dụng công nghệ truyền dẫn không dây và cảm biến lưu lượng.

2. Quản lý bệnh viện và phòng kỹ thuật: Áp dụng hệ thống giám sát để nâng cao hiệu quả quản lý khí y tế, giảm thiểu thất thoát và đảm bảo an toàn vận hành.

3. Nhà nghiên cứu công nghệ thông tin y tế: Tham khảo mô hình tích hợp IoT trong quản lý thiết bị y tế, phát triển phần mềm giám sát và cảnh báo thông minh.

4. Sinh viên và học viên ngành kỹ thuật y sinh, điện tử viễn thông: Học tập về thiết kế hệ thống đo lường, truyền dẫn dữ liệu không dây và ứng dụng công nghệ mới trong y tế.

Câu hỏi thường gặp

1. Hệ thống mô phỏng khí y tế trung tâm có thể áp dụng cho quy mô bệnh viện lớn không?
   Hệ thống được thiết kế với khả năng mở rộng, sử dụng công nghệ LoRa cho phép kết nối nhiều trạm đo trong phạm vi vài km, phù hợp với quy mô bệnh viện lớn. Việc triển khai thực tế cần điều chỉnh số lượng trạm và cấu hình mạng phù hợp.

2. LoRa có ưu điểm gì so với các công nghệ truyền dẫn khác trong giám sát khí y tế?
   LoRa tiêu thụ năng lượng thấp, truyền dữ liệu xa (vài km), chi phí đầu tư và vận hành thấp, khả năng chống nhiễu tốt, phù hợp với môi trường bệnh viện nhiều vật cản và yêu cầu giám sát liên tục.

3. Cảm biến lưu lượng khí MF5700 hoạt động dựa trên nguyên lý nào?
   Cảm biến MF5700 sử dụng nguyên lý nhiệt độ không đổi, đo lưu lượng khí dựa trên sự chênh lệch nhiệt độ giữa đầu vào và đầu ra dòng khí, đảm bảo độ chính xác và ổn định trong đo đạc.

4. Hệ thống có khả năng phát hiện rò rỉ khí như thế nào?
   Hệ thống liên tục giám sát lưu lượng khí tại các nhánh, khi phát hiện lưu lượng bất thường hoặc giảm áp suất đột ngột, phần mềm sẽ cảnh báo sớm qua giao diện web và có thể mở rộng gửi thông báo qua điện thoại.

5. Phần mềm quản lý có thể truy cập từ thiết bị nào?
   Phần mềm được thiết kế trên nền tảng web, có thể truy cập từ máy tính, điện thoại thông minh hoặc máy tính bảng có kết nối internet, giúp người quản lý theo dõi hệ thống mọi lúc mọi nơi.

Kết luận

• Đã thiết kế và chế tạo thành công hệ thống mô phỏng theo dõi và quản lý khí y tế trung tâm quy mô phòng thí nghiệm, ứng dụng công nghệ LoRa và cảm biến lưu lượng nhiệt MF5700.
• Hệ thống đáp ứng yêu cầu truyền dẫn dữ liệu ổn định, đo lưu lượng chính xác và cảnh báo sớm các sự cố rò rỉ khí.
• Kết quả khảo sát thực tế tại các bệnh viện cho thấy nhu cầu cấp thiết về hệ thống giám sát và quản lý khí y tế trung tâm hiện đại.
• Hệ thống phần mềm quản lý trên nền tảng web giúp người quản lý dễ dàng theo dõi, phân tích và ra quyết định kịp thời.
• Đề xuất triển khai thực tế, phát triển phần mềm cảnh báo đa kênh và mở rộng ứng dụng IoT trong quản lý thiết bị y tế là hướng nghiên cứu tiếp theo.

Liên hệ phòng kỹ thuật bệnh viện hoặc viện nghiên cứu để phối hợp triển khai thử nghiệm thực tế, đồng thời phát triển phần mềm quản lý nâng cao nhằm hoàn thiện hệ thống giám sát khí y tế trung tâm.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TỔNG QUAN VỀ HỆ THỐNG KHÍ Y TẾ TRUNG TÂM 1.1 Giới thiệu chương Trong y học hiện đại, các ứ ng dụng của khí y tế trong lĩnh vực điều trị bệnh nhân, phẫu thuật, c ấp cứu và chẩn đoán luôn luôn đóng một vai trò quan trọng. Nó có ý nghĩa quyết đị nh cho kết quả điều tr ị an toàn, phòng ch ống cháy nổ và tránh gây nhiễm khuẩ n cho bệnh nhân. Vì vậ y, vấn đề cung cấp khí y t ế cho các khu vực điều trị luôn là nhu c ầu hàng đầu của các bệnh viện và là một trong những tiêu chuẩn để đánh giá mức độ hiện đại c ủa các bệnh viện. H ệ thống khí y tế này được thiết kế theo mô hình trung tâm.

Các lo ại khí được đặt tại nhà nguồn đảm bảo an toàn trách cháy n ổ, tránh ồn cho bác s ỹ, bệnh nhân. Sau đó khí được dẫn vào khu v ực điều trị b ằng hệ thống các ống inox hoặc ống đồng y tế. Tại vị trí điều trị có các ổ cấp khí, khi c ần khí nhân viên y tế chỉ cần cắm đầu dây cấp vào là có khí ngay. Khí y tế trung tâm được ví như trái tim của các trung tâm y tế.

1 Hệ thống khí y tế trung tâm tiêu biểu Ngày nay v ới sự tiến b ộ của ngành y khoa trong công tác điều trị, việc trang bị các thiết bị hiện đạ i là rất cần thiết, trong đó hệ thống khí y tế là một trong những yếu tố quan trọng có ý nghĩa quyết định cho kết quả điều trị an toàn, phòng chống cháy n ổ và tránh gây nhiễ m khuẩn cho bệnh nhân. Mỗi loại khí y tế phải được cấp từ một h ệ thống riêng biệt và toàn bộ các linh kiện của mỗi hệ thống đều phải là loại chuyên biệt dùng cho khí nhằm bảo đảm không xả y ra khả năng kết nối chéo giữa các hệ thống 1 Hệ thống khí y tế (Viết tắt của tiếng Anh là MGPS - Medical Gas Pipeline System). Là hệ thống phân ph ối các loại khí y tế từ nguồn cấp, thông qua hệ thống đường ống dẫn đến bệ nh nhân/nhân viên y tế t ại nơi sử dụng các thiế t bị ngoại vi. Hệ thống khí trung tâm bao gồm 7 hệ thống cơ bản: - Khí Oxy (O2): Ôxy y t ế, ở dạng lỏ ng và khí, dùng cho tất c ả các liệ u pháp hô hấp và - cùng với nitơ oxit cho thuốc gây mê.

- Khí nén (MA4 - Sa7), - Khí hút VAC - Khí gây mê (N2O): Hay còn gọi là "khí cười". Ở dạng lỏng và khí, rất quan trọng trong giảm đau, sản xuất thuốc gây gây mê và gây mê h ỗn hợp khi trộn với oxy hoặc không khí. - Khí ni tơ (N2): Nitơ y tế, ở dạng lỏng, điể m sôi của nó là -196 °C, được sử dụng như một chất làm lạnh trong phương pháp gây tê lạnh và phẫu thuật lạnh. Các ứng dụng khác nữa bao gồ m bảo quản các vật liệ u sinh học, máu và tủy xương.

- Khí Cacbonic (Co2): CO2 y tế, ở dạng khí, chủ yếu dung cho phẫ u thuật xâm lấn tối thiểu và dùng cho t ắm thuốc. - Hệ thống hút khí thải gây mê (AGSS) Việc thiết kế và thi công hệ thống khí y t ế bệnh viện dựa trên các thông số thiết kế kiến trúc, các khoa phòng chức năng và số giường bệnh. Nhưng để đạt các yêu cầu chuyên môn cũng như hiệu quả cho cơ sở y tế và bệnh nhân. Các k ỹ sư thông thường dựa vào các tiêu chuẩn sau: - Tiêu chuẩn thiết kế: HTM 2022 và HTM 02-01 Anh Quốc - Các tiêu chuẩn tham khảo: ISO 7396-1, ISO 7396-2 (Châu Âu), NFPA 99 (M ỹ).

- Các tiêu chuẩn tham khảo khác: - Tiêu chuẩn thiết kế khoa ph ẫu thuậ t, Bệnh viện đa khoa: 52TCN-CTYT 0038:2005. - Tiêu chuẩn thiết kế khoa cấp cứu, khoa điều trị tích cực và chống độc, Bệnh viện đa khoa: 52TCN-CTYT 0039:2005. - Tiêu chuẩn thiết kế - khoa chẩn đoán hình ảnh, Bệnh viện đa khoa: 52TCN-CTYT 0040:2005. - Hướng dẫn áp dụng tiêu chuẩn TCVN 365-2007 Bệnh vi ện đa khoa - Yêu cầu thiết kế Bộ y tế.

- Tài liệu hướng dẫn thiết kế hệ thống khí y tế Air Liquide Medical Systems (Medical Gas Design Guide). - Tiêu chuẩn chất lượng: EN ISO 9001, EN ISO 13485. EN 13348, EN 1057, FSC - Tiêu chuẩn an toàn PCCC: TCVN2622. - Tiêu chuẩn an toàn lao động: TCVN2287 - Tiêu chuẩn quốc gia: 8022-1-2019 (ISO7396-1-2007) 2 1.2 Kết cấu hệ thống Hệ thống cung c ấp khí y tế theo quy cách: Trung tâm khí y tế.

Thông thường có 03 phần cơ bản: - Các kết nối đầu ra - Hệ thống đường dẫn và kiể m soát khu vực - Hệ thống nguồn.1 Hệ thống nguồn a/ Nguồn Ôxy * Bồn ô xy lỏng Khi sử dụng bồn ch ứa ô xy dạng lỏng các thông tin liên quan cần có thông s ố cụ thể: - Bình chứa dạng gì? (đứng hay nằm) - Dung tích chứa - Tỷ lệ hóa hơi tự nhiên mỗi ngày - Lưu lượng dòng liên t ục trong 8 giờ Hình 1. 2 Nguồn Ô xy - Áp suất làm việc tố i đa - Trọng lượng của bồn chứa rỗng - Chiều cao lắp đặt tank - Có đồng hồ hiển thị mức áp lực Oxy trong bồn chứa - Có đồng hồ hiển thị mức Oxy lỏng trong b ồn chứa - Bồn chứa và các phụ kiện chính được thiết kế bằng sắt không rỉ để đảm bảo độ bền cao, giảm chi ph í bảo trì - Chân đế được thiết kế để chống gió mạnh & động đất - Hệ thống có thể được thiết kế thêm hệ thống chống sét, báo động, chống cháy… - Có đầy đủ các phụ kiện đi kèm như: Van kiểm tra m ở rộng, đồng h ồ điều chỉnh áp lực đầu ra, van an toàn, đồng hồ hiển thị áp lực hệ thống, các đầu nối… 3 Hình 1. 3 Bộ hóa hơi * Bộ hóa hơi - Lưu lượng phân phối bao nhiêu Nm3/h - Trọng lượng bao nhiêu kg - Áp suất suy giảm khi hoạt động tại luu lượng tối đa ở áp lực bao nhiêu bar - Khả năng chịu sức cản của gió km/h - Áp suất làm việc tối đa bao nhiêu bar * Bộ điều áp - Áp suất làm việc tố i đa bao nhiêu bar - Lưu lượng bao nhiêu m3/giờ - Điều tiết và ổn định áp suất khí cấp vào hệ thống - Xả khí khi áp suất vượt quá ngưỡng cho phép - Cô lập với hệ thống khi cần thiết - Bộ điều áp bao g ồm: Van an tòan, điều áp chuyên dụng, van khóa, đồng hồ đo áp suất * Trạm phân phối ô xy Bao gồm 04 bộ phận chính: - Bộ điều phối tự động lưu lượng - Bộ thanh góp nối với bình O2 - Giá đỡ cố định dàn thanh góp và bình O2 - Dây nối cao áp bình O2 b. Nguồn CO2 Bao gồm 04 bộ phận chính: 4 - Bộ điều phối tự động lưu lượng - Bộ thanh góp nối với bình CO2 - Giá đỡ cố định dàn thanh góp và bình CO2 - Dây nối cao áp bình CO2 c.

Hệ thống máy nén khí * Quy cách: Hệ thố ng máy nén khí không d ầu trung tâm. 4 Hệ thống máy khí nén * Các thông tin cơ bản: - Hệ thống máy nén khí không dầu ki ểu Scroll hoạt động luân phiên tùy theo công suất của hệ thống kèm bộ điều khi ển độc lập cho từng máy - Máy sấ y khô khí nén - Máy sấ y khí dạng hấp thụ - Bộ lọc thô khí nén - Bộ lọc tinh khí nén - Bộ lọc carbon khí nén - Bộ điều khiển trung tâm - Bình tích áp trung gian - Bộ điều áp d. Hệ thống máy hút khí 5 Hình 1. 5 Hệ thống máy hút khí * Quy cách: Hệ thố ng máy hút khí trung tâm * Các thông tin cơ bản: - Hệ thống máy bơm hút hoạt động luân phiên tùy theo công su ất của hệ thống - Bộ điều khiển trung tâm - Bộ lọc khuẩn kép và ht tách dịch - Bình tích áp trung gian 1.2 Hệ thống đường dẫn khí và kiểm soát khu vực a.

Hệ thống ống dẫ n khí * Yêu cầu chung: Hình 1. 6 Hệ thống ống dẫn khí Các đặc tính k ỹ thuật và điều kiện k ỹ thuật l ắp đặt đường ống phải tuân thủ theo tiêu chuẩn HTM 02-01 hoặc tương đương. 6 Ống dẫ n khí: Toàn bộ ống dẫn truyền khí phải là ống đồng hoặc inox và các cút nối phải bằng đồng, là loại chuyên dụng dùng trong y tế đạt tiêu chuẩn BS EN 13348 hoặc tương đương. Toàn bộ các ống đồng phải được làm sạch, khử dầu, khử kim loại nặng, độc tố, xuấ t xứ t ừ nhà sản xuất ống chính quy đạt tiêu chuẩn an toàn của Châu Âu hoặc tương đương dùng cho y tế.

Bảo đảm không có Arsenic và hàm lượng carnone trong ống đồng ít hơn 32 mg/dm2. Ống phải có độ dày dồ ng nhất đối với mạng phân ph ối và chịu đượ c áp lực cao để đảm bảo an toàn áp lực. Đường kính của ống thay đổi theo lưu lượng cho từng khu v ực và đường kính được tính toán theo phương pháp tính suy hao áp lực của tiêu chuẩn HTM 2022, HTM 02-01 hoặc tương đương. Yêu cầu về suy hao áp lực: Theo tiêu chuẩn HTM 02-01, độ suy hao áp lực cho phép tại điểm đầu cao c uối xa nhất của từng loại khí trong hệ thống không được phép > 10% so với áp lực thiết kế.

* Thiết kế đường ống truyền khí, tính toán suy hao áp l ực trên đường truyền và l ựa chọn kích thước đường ống: - Tính toán suy hao áp lực: Theo tiêu chuẩ n HTM 02-01, HTM 2022. Nguyên tắc lựa chọn đường ống: Lựa chọn đường ống có kích thước nhỏ nhất có thể để đảm bảo độ suy hao áp lực từ đầu ra cấp khí xa nhất của từng loại khí trong hệ thống tới máy trung tâm ph ải ≤ 10% b. Hệ thống kiể m soát và báo trung tâm, khu v ực: *Bộ báo động trung tâm Số lượng và chức năng: 01 bộ báo động trung tâm ≥ 04 kênh, theo dõi được tình trạng hoạt động của 04 thiết bị nguồ n trung tâm và áp l ực cấp vào nhánh chính c ủa mỗi hệ thống đường ố ng gồm: trung tâm O2, trung tâm CO2, hệ thống máy nén khí trung tâm, hệ thống máy hút khí trung tâm.
