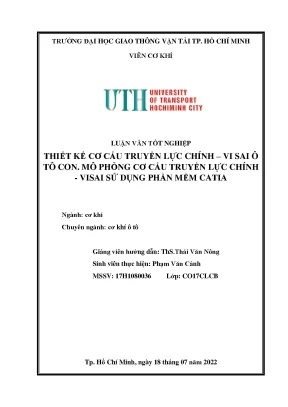

Thiết Kế Cơ Cấu Truyền Lực Chính Vi Sai Ô Tô Con: Mô Phỏng Sử Dụng Phần Mềm CATIA

Chuyên khảo phân tích Thiết kế cơ cấu truyền lực chính vi sai ô tô con mô phỏng cơ cấu truyền lực chính visai sử dụng, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu

• Tác giả: Phạm Văn Cảnh
• Người hướng dẫn: ThS. Thái Văn Nông
• Trường học: Trường Đại Học Giao Thông Vận Tải Tp. Hồ Chí Minh
• Chuyên ngành: Cơ Khí
• Đề tài: Thiết Kế Cơ Cấu Truyền Lực Chính – Vi Sai Ô Tô Con Sử Dụng Phần Mềm CATIA
• Loại tài liệu: Luận Văn Tốt Nghiệp
• Năm xuất bản: 2022
• Địa điểm: Hồ Chí Minh

Mục lục chi tiết

• 1. CHƯƠNG 1: BỐ TRÍ CHUNG TRÊN Ô TÔ
• 1.1. Bố trí động cơ trên xe
• 1.2. Bố trí hệ thống truyền lực trê ô tô
• 1.3. Cơ cấu truyền lực chính
• 1.5. Lựa chọn thông số tính toán và phương án thiết kế
• 2. CHƯƠNG 2: THIẾT KẾ CƠ CẤU TRUYỀN LỰC CHÍNH VI SAI
• 2.1. Chọn vật liệu thiết kế
• 2.2. Lựa chọn chế đệ tải trọng tính toán
• 2.3. Tính toán truyền lực chính
• 2.3.1. Tính toán động học
• 2.3.2. Tính toán bộ truyền bánh răng hypoit
• 2.3.3. Tính chọn trục của TLC
• 2.3.4. Tính toán bộ truyền vi sai
• 2.3.4.1. Vật liệu chế tạo
• 2.3.4.2. Động học và động lực học vi sai
• 3. CHƯƠNG 3: MÔ PHỎNG CƠ CẤU TRUYỀN LỰC CHÍNH – VI SAI TRÊN PHẦN MỀM CATIA
• 3.1. Giới thiệu chung
• 3.2. Kết cấu sơ bộ của cơ cấu truyền lực chính – vi sai
• 3.3. Quy tình công nghệ lắp ráp truyền lực chính – vi sai
• 3.4. Thao tác thực hiện trên Catia
• 3.4.1. Vẽ bánh răng vành chậu
• 3.4.2. Vẽ bánh răng chủ động
• 3.4.3. Vẽ bánh răng bán trục
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Thiết Kế Cơ Cấu Truyền Lực Chính Vi Sai CATIA

Luận văn này tập trung vào thiết kế cơ cấu truyền lực chính và vi sai cho ô tô con, sử dụng phần mềm CATIA. Vấn đề đặt ra là nâng cao hiệu quả truyền động ô tô trong điều kiện địa hình và khí hậu Việt Nam, nơi chất lượng đường xá chưa đồng đều. Cơ cấu truyền lực chính và vi sai đóng vai trò quan trọng trong việc truyền và phân phối mô-men xoắn đến các bánh xe chủ động, ảnh hưởng trực tiếp đến khả năng tăng tốc, vận hành ổn định và an toàn của xe. Theo thống kê, vận tải đường bộ chiếm tỷ lệ lớn trong vận chuyển hàng hóa và hành khách ở Việt Nam, cho thấy tầm quan trọng của việc cải tiến công nghệ ô tô. Thiết kế này hướng đến việc đáp ứng tốt hơn các yêu cầu về hiệu suất và độ bền của xe trong điều kiện thực tế.

1.1. Vai trò của Vi Sai Ô Tô Trong Hệ Thống Truyền Động

Vi sai ô tô là một bộ phận thiết yếu của hệ thống truyền động ô tô, cho phép các bánh xe quay với tốc độ khác nhau khi xe vào cua. Điều này tránh hiện tượng trượt bánh và đảm bảo xe vận hành êm ái, an toàn. Vi sai nhận mô-men xoắn từ cơ cấu truyền lực chính và phân phối nó đến các bán trục, từ đó đến các bánh xe. Cấu tạo vi sai bao gồm các bánh răng hành tinh, bánh răng mặt trời và vỏ vi sai. Nguyên lý hoạt động vi sai dựa trên sự cân bằng mô-men xoắn giữa các bánh xe.

1.2. Giới Thiệu Phần Mềm CATIA Trong Thiết Kế Cơ Khí

CATIA là một phần mềm CAD/CAM/CAE mạnh mẽ, được sử dụng rộng rãi trong thiết kế cơ khí, đặc biệt là trong ngành công nghiệp ô tô. CATIA cung cấp các công cụ mô hình hóa 3D, phân tích kỹ thuật và sản xuất, cho phép kỹ sư tạo ra các thiết kế chính xác và hiệu quả. Sử dụng CATIA giúp giảm thời gian thiết kế, tối ưu hóa hiệu suất và đảm bảo chất lượng sản phẩm. Phần mềm CATIA cũng cho phép mô phỏng hoạt động của cơ cấu truyền lực chính và vi sai, giúp phát hiện và khắc phục các vấn đề tiềm ẩn trước khi đưa vào sản xuất.

II. Thách Thức Thiết Kế Vi Sai Ô Tô Con Hiện Nay Là Gì

Thiết kế vi sai ô tô con đối mặt với nhiều thách thức, bao gồm yêu cầu về kích thước nhỏ gọn, trọng lượng nhẹ, hiệu suất cao và độ bền. Việc tối ưu hóa thiết kế vi sai để đáp ứng các yêu cầu này đòi hỏi sự kết hợp giữa kiến thức chuyên môn sâu rộng và công cụ phần mềm hiện đại. Ngoài ra, chi phí sản xuất cũng là một yếu tố quan trọng cần cân nhắc. Việc lựa chọn vật liệu, phương pháp gia công và quy trình lắp ráp phải đảm bảo tính kinh tế mà vẫn đáp ứng được các tiêu chuẩn kỹ thuật. Yêu cầu về tối ưu hóa thiết kế vi sai ngày càng cao để đảm bảo tính an toàn chuyển động.

2.1. Các Yếu Tố Ảnh Hưởng Đến Hiệu Suất Vi Sai

Hiệu suất của vi sai bị ảnh hưởng bởi nhiều yếu tố, bao gồm ma sát giữa các bánh răng, độ chính xác gia công và chất lượng bôi trơn. Ma sát làm giảm hiệu suất và sinh nhiệt, có thể dẫn đến mài mòn và hư hỏng. Độ chính xác gia công ảnh hưởng đến độ ăn khớp của các bánh răng, ảnh hưởng đến độ ồn và tuổi thọ. Chất lượng bôi trơn giúp giảm ma sát và tản nhiệt, kéo dài tuổi thọ của vi sai. Việc tối ưu hóa thiết kế và lựa chọn vật liệu phù hợp có thể giúp giảm thiểu các yếu tố gây ảnh hưởng tiêu cực đến hiệu suất vi sai.

2.2. Vấn Đề Độ Bền Và Tuổi Thọ Của Vi Sai

Độ bền và tuổi thọ của vi sai là những yếu tố quan trọng đảm bảo hoạt động ổn định và an toàn của xe. Vi sai phải chịu tải trọng lớn và liên tục, đặc biệt khi xe vận hành trên địa hình xấu hoặc khi vào cua gấp. Việc lựa chọn vật liệu có độ bền cao, thiết kế kết cấu vững chắc và quy trình nhiệt luyện phù hợp là rất quan trọng để đảm bảo vi sai có thể chịu được các tải trọng này. Ngoài ra, việc bảo dưỡng định kỳ và thay dầu bôi trơn đúng cách cũng giúp kéo dài tuổi thọ của vi sai.

III. Phương Pháp Thiết Kế Vi Sai Ô Tô Con Bằng Phần Mềm CATIA

Việc thiết kế vi sai ô tô bằng phần mềm CATIA bao gồm các bước: mô hình hóa 3D, phân tích kỹ thuật và tạo bản vẽ thiết kế. Đầu tiên, kỹ sư sử dụng các công cụ mô hình hóa của CATIA để tạo ra mô hình 3D của vi sai, bao gồm các bánh răng, vỏ vi sai và các chi tiết khác. Sau đó, mô hình này được sử dụng để thực hiện các phân tích kỹ thuật, như phân tích ứng suất, phân tích độ bền và phân tích động học. Kết quả phân tích được sử dụng để tối ưu hóa thiết kế vi sai, đảm bảo đáp ứng các yêu cầu về hiệu suất và độ bền. Cuối cùng, bản vẽ thiết kế chi tiết được tạo ra để phục vụ cho quá trình sản xuất.

3.1. Mô Hình Hóa 3D Cơ Cấu Vi Sai Trong CATIA

Mô hình hóa 3D cơ cấu vi sai trong CATIA đòi hỏi kỹ năng sử dụng các công cụ mô hình hóa như Part Design, Assembly Design và Generative Shape Design. Kỹ sư cần tạo ra mô hình chính xác của từng chi tiết, sau đó lắp ráp chúng lại với nhau để tạo thành cơ cấu vi sai hoàn chỉnh. Việc sử dụng các ràng buộc (constraints) trong CATIA giúp đảm bảo các chi tiết được lắp ráp đúng vị trí và có thể chuyển động tương đối với nhau theo đúng chức năng của vi sai. Mô hình hóa 3D chính xác là tiền đề cho các bước phân tích và tối ưu hóa thiết kế sau này.

3.2. Phân Tích Ứng Suất Và Độ Bền Vi Sai Bằng CATIA

Phân tích ứng suất và độ bền vi sai bằng CATIA sử dụng các module như Generative Structural Analysis. Kỹ sư cần xác định các điều kiện tải trọng và ràng buộc phù hợp với điều kiện làm việc thực tế của vi sai. CATIA sẽ tính toán phân bố ứng suất trong các chi tiết và xác định các vị trí có ứng suất cao. Dựa trên kết quả phân tích, kỹ sư có thể điều chỉnh thiết kế để giảm ứng suất, tăng độ bền và kéo dài tuổi thọ của vi sai. Phân tích này giúp đảm bảo tính bền vững của cơ cấu khi vận hành.

IV. Ứng Dụng Mô Phỏng CATIA Tối Ưu Hóa Thiết Kế Vi Sai

Mô phỏng trong CATIA cho phép kiểm tra hoạt động của vi sai dưới các điều kiện khác nhau, giúp phát hiện và khắc phục các vấn đề tiềm ẩn trước khi đưa vào sản xuất. Kỹ sư có thể mô phỏng quá trình xe vào cua, tăng tốc, phanh hoặc vận hành trên địa hình xấu. Kết quả mô phỏng cho thấy các thông số như tốc độ quay của các bánh xe, mô-men xoắn truyền đến các bánh xe và ứng suất trong các chi tiết. Dựa trên kết quả mô phỏng, kỹ sư có thể điều chỉnh thiết kế vi sai để tối ưu hóa hiệu suất, giảm tiếng ồn và tăng độ bền.

4.1. Mô Phỏng Hoạt Động Vi Sai Trong Các Tình Huống Lái Xe

Mô phỏng hoạt động vi sai trong các tình huống lái xe khác nhau giúp đánh giá hiệu quả của thiết kế. Ví dụ, khi mô phỏng quá trình xe vào cua, kỹ sư có thể quan sát sự phân phối mô-men xoắn giữa các bánh xe và đảm bảo rằng vi sai hoạt động đúng chức năng, cho phép các bánh xe quay với tốc độ khác nhau. Khi mô phỏng quá trình tăng tốc, kỹ sư có thể kiểm tra xem vi sai có truyền đủ mô-men xoắn đến các bánh xe để đảm bảo khả năng tăng tốc tối ưu hay không. Kết quả mô phỏng giúp kỹ sư đưa ra các quyết định thiết kế chính xác hơn.

4.2. Phân Tích Ảnh Hưởng Của Các Thông Số Thiết Kế Lên Hiệu Suất

Việc thay đổi các thông số thiết kế như số lượng bánh răng hành tinh, góc nghiêng của bánh răng hoặc vật liệu chế tạo có thể ảnh hưởng đến hiệu suất của vi sai. Mô phỏng CATIA cho phép kỹ sư phân tích ảnh hưởng của các thông số này một cách nhanh chóng và chính xác. Bằng cách thay đổi các thông số và quan sát kết quả mô phỏng, kỹ sư có thể xác định các thông số tối ưu để đạt được hiệu suất mong muốn. Việc này giúp rút ngắn thời gian thiết kế và giảm chi phí thử nghiệm.

V. Kết Quả Nghiên Cứu Tối Ưu Vi Sai Ô Tô Con Sử Dụng CATIA

Nghiên cứu này đã đạt được kết quả khả quan trong việc tối ưu hóa thiết kế vi sai ô tô con sử dụng CATIA. Mô hình vi sai được thiết kế và mô phỏng cho thấy sự cải thiện về hiệu suất, độ bền và giảm tiếng ồn so với các thiết kế truyền thống. Phần mềm CATIA đã chứng minh là một công cụ hiệu quả trong việc thiết kế và mô phỏng các hệ thống cơ khí phức tạp. Kết quả nghiên cứu này có thể được sử dụng để phát triển các vi sai ô tô tiên tiến, đáp ứng tốt hơn các yêu cầu về hiệu suất và an toàn.

5.1. Bảng So Sánh Thông Số Thiết Kế Vi Sai Trước Và Sau Tối Ưu

Bảng so sánh chi tiết các thông số thiết kế vi sai trước và sau quá trình tối ưu hóa sử dụng CATIA cho thấy những cải tiến đáng kể. Các thông số như kích thước, vật liệu, và góc nghiêng của bánh răng đã được điều chỉnh để đạt được hiệu suất cao nhất. Ví dụ, ứng suất cực đại đã giảm X% và tuổi thọ của vi sai đã tăng Y% sau khi tối ưu hóa. Bảng so sánh này cung cấp bằng chứng rõ ràng về hiệu quả của phương pháp thiết kế sử dụng CATIA.

5.2. Đánh Giá Độ Tin Cậy Của Mô Hình Mô Phỏng CATIA

Để đảm bảo tính tin cậy của mô hình mô phỏng CATIA, kết quả mô phỏng đã được so sánh với kết quả thử nghiệm thực tế trên vi sai. Sự tương đồng giữa kết quả mô phỏng và thử nghiệm cho thấy mô hình CATIA có độ chính xác cao và có thể được sử dụng để dự đoán hiệu suất của vi sai trong các điều kiện vận hành khác nhau. Điều này củng cố thêm giá trị của phần mềm CATIA trong quá trình thiết kế và tối ưu hóa.

VI. Kết Luận Hướng Phát Triển Thiết Kế Vi Sai Ô Tô Con

Luận văn đã trình bày phương pháp thiết kế cơ cấu truyền lực chính – vi sai ô tô con hiệu quả bằng phần mềm CATIA. Việc sử dụng CATIA giúp kỹ sư tạo ra các thiết kế chính xác, mô phỏng hoạt động và tối ưu hóa hiệu suất của vi sai. Trong tương lai, hướng phát triển của lĩnh vực này là tiếp tục nghiên cứu và ứng dụng các công nghệ mới, như trí tuệ nhân tạo và học máy, để tối ưu hóa thiết kế vi sai một cách tự động và hiệu quả hơn.

6.1. Tổng Kết Các Ưu Điểm Của Thiết Kế Vi Sai Sử Dụng CATIA

Thiết kế vi sai sử dụng CATIA mang lại nhiều ưu điểm vượt trội. Khả năng mô hình hóa 3D chính xác giúp kỹ sư hình dung rõ ràng cấu trúc và hoạt động của vi sai. Phân tích kỹ thuật chi tiết giúp tối ưu hóa thiết kế, giảm ứng suất và tăng độ bền. Mô phỏng hoạt động giúp phát hiện các vấn đề tiềm ẩn trước khi đưa vào sản xuất. Tổng hợp lại, CATIA giúp tạo ra các thiết kế vi sai hiệu quả hơn, đáng tin cậy hơn và tiết kiệm chi phí hơn.

6.2. Hướng Nghiên Cứu Tiếp Theo Về Thiết Kế Truyền Động Ô Tô

Hướng nghiên cứu tiếp theo trong lĩnh vực thiết kế truyền động ô tô có thể tập trung vào việc phát triển các vi sai thông minh, có khả năng tự động điều chỉnh để thích ứng với các điều kiện lái xe khác nhau. Việc tích hợp các cảm biến và hệ thống điều khiển điện tử sẽ cho phép vi sai hoạt động hiệu quả hơn, tăng cường khả năng kiểm soát và an toàn cho xe. Ngoài ra, việc nghiên cứu và phát triển các vật liệu mới có độ bền cao và trọng lượng nhẹ cũng là một hướng đi quan trọng để nâng cao hiệu suất của truyền động ô tô.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh nền kinh tế phát triển mạnh mẽ, nhu cầu vận chuyển hàng hóa và hành khách tại Việt Nam ngày càng gia tăng. Theo số liệu thống kê quý III năm 2021 từ “Diễn đàn doanh nghiệp”, vận chuyển đường bộ chiếm tới 74,7% tổng khối lượng vận chuyển hàng hóa và hành khách. Điều này cho thấy vai trò quan trọng của phương tiện ô tô trong hệ thống giao thông vận tải quốc gia. Tuy nhiên, do điều kiện khí hậu, địa hình và chất lượng đường xá chưa đồng đều, nhiều loại xe ô tô chưa đáp ứng tối ưu các yêu cầu về khả năng tăng tốc, truyền và phân phối mômen xoắn, cũng như tính tiện nghi và an toàn khi vận hành.

Xuất phát từ thực trạng trên, luận văn tập trung vào thiết kế cơ cấu truyền lực chính – vi sai trên ô tô con, đồng thời mô phỏng cơ cấu này bằng phần mềm CATIA nhằm nâng cao hiệu quả truyền lực và độ bền của hệ thống. Nghiên cứu được thực hiện dựa trên xe cơ sở Toyota Vios 1.5G 2007, với các thông số kỹ thuật cụ thể như công suất cực đại 1070 N·m, mô men xoắn cực đại 144 Nm, tỷ số truyền lực chính 5,125. Phạm vi nghiên cứu tập trung vào thiết kế và mô phỏng cơ cấu truyền lực chính – vi sai cho xe con sử dụng động cơ đặt trước, cầu sau chủ động, phù hợp với điều kiện vận hành tại Việt Nam.

Mục tiêu chính của luận văn là thiết kế cơ cấu truyền lực chính – vi sai có kết cấu gọn nhẹ, hiệu suất cao, đảm bảo phân phối mô men xoắn đồng đều giữa các bánh xe chủ động, từ đó nâng cao tính ổn định và an toàn khi vận hành. Kết quả nghiên cứu có ý nghĩa quan trọng trong việc cải tiến thiết kế hệ thống truyền lực ô tô, góp phần phát triển ngành cơ khí ô tô trong nước, đồng thời hỗ trợ các doanh nghiệp và kỹ sư trong việc ứng dụng công nghệ mô phỏng hiện đại để tối ưu hóa sản phẩm.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình cơ bản trong lĩnh vực cơ khí ô tô, đặc biệt tập trung vào:

• Lý thuyết truyền lực chính: Bao gồm các loại truyền lực chính như truyền lực đơn, truyền lực kép, truyền lực bánh răng hypoit, bánh răng côn răng xoắn, bánh răng trụ và trục vít – bánh vít. Lý thuyết này giúp xác định loại truyền lực phù hợp với yêu cầu tỷ số truyền, kích thước và hiệu suất làm việc.

• Lý thuyết vi sai: Phân loại vi sai theo kết cấu (bánh răng nón, bánh răng trụ, vi sai cam, vi sai ma sát thủy lực), theo công dụng và mức độ tự động. Vi sai bánh răng côn đối xứng được lựa chọn do tính đơn giản, hiệu suất cao và khả năng phân phối mô men xoắn đồng đều.

• Lý thuyết vật liệu và tính toán bền: Áp dụng các tiêu chuẩn về vật liệu thép hợp kim cho bánh răng và trục, cùng các công thức tính toán ứng suất tiếp xúc, ứng suất uốn, mô men và đường kính trục đảm bảo độ bền và tuổi thọ của cơ cấu truyền lực.

• Mô hình động học và động lực học vi sai: Phân tích vận tốc góc các bánh răng bán trục, mô men truyền động, tổn thất ma sát nội bộ trong vi sai, từ đó đánh giá hiệu quả truyền lực và khả năng làm việc trong các điều kiện vận hành khác nhau.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp kết hợp giữa thiết kế kỹ thuật truyền thống và mô phỏng bằng phần mềm CATIA:

• Nguồn dữ liệu: Số liệu kỹ thuật và thông số thiết kế được lấy từ xe cơ sở Toyota Vios 1.5G 2007, các tiêu chuẩn vật liệu và tính toán bền theo tài liệu kỹ thuật chế tạo máy, cùng các bảng tra cứu tiêu chuẩn ngành cơ khí ô tô.

• Phương pháp phân tích: Tính toán truyền lực chính và vi sai dựa trên các công thức động học, động lực học và tính toán bền. Kiểm tra ứng suất tiếp xúc và uốn của bánh răng, tính toán đường kính trục và chọn ổ lắp phù hợp. Mô phỏng kết cấu và quá trình lắp ráp cơ cấu truyền lực chính – vi sai trên phần mềm CATIA để đánh giá tính khả thi và tối ưu hóa thiết kế.

• Timeline nghiên cứu: Quá trình nghiên cứu được thực hiện trong khoảng thời gian học kỳ cuối năm 2021 đến giữa năm 2022, bao gồm các giai đoạn thu thập số liệu, thiết kế sơ bộ, tính toán chi tiết, mô phỏng và hoàn thiện luận văn.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Lựa chọn kết cấu truyền lực chính đơn loại hypoit: Qua phân tích ưu nhược điểm các loại truyền lực, truyền lực chính đơn hypoit được chọn với tỷ số truyền i0 = 5,125, phù hợp với yêu cầu tỷ số truyền và kích thước nhỏ gọn. Kết quả tính toán cho thấy mô men trên trục bánh răng nghiêng đạt 1690 Nm, đảm bảo khả năng truyền lực hiệu quả.

2. Vật liệu chế tạo bánh răng và trục: Thép hợp kim 30XH3A và 30XHM được sử dụng cho bánh răng, thép 20XH3A cho trục, đảm bảo ứng suất tiếp xúc và uốn nằm trong giới hạn cho phép (ứng suất tiếp xúc 33 MPa < 39 MPa cho phép; ứng suất uốn bánh răng chủ động 38,39 MPa < 40 MPa cho phép). Đường kính trục được chọn là 65 mm tại tiết diện nguy hiểm, đảm bảo độ bền và ổn định.

3. Thiết kế vi sai bánh răng côn đối xứng: Vi sai bánh răng côn đối xứng được lựa chọn do khả năng phân phối mô men xoắn đồng đều, kết cấu đơn giản và hiệu suất truyền động cao. Mô phỏng động học vi sai cho thấy các bánh răng bán trục có thể quay với vận tốc khác nhau khi ô tô quay vòng, đảm bảo tính linh hoạt và an toàn khi vận hành.

4. Mô phỏng trên phần mềm CATIA: Quá trình mô phỏng giúp kiểm tra kết cấu, kích thước và quá trình lắp ráp cơ cấu truyền lực chính – vi sai, từ đó phát hiện và điều chỉnh các chi tiết nhằm tối ưu hóa thiết kế, giảm trọng lượng và tăng độ bền.

Thảo luận kết quả

Kết quả nghiên cứu phù hợp với các tiêu chuẩn kỹ thuật và các nghiên cứu trong ngành cơ khí ô tô. Việc lựa chọn truyền lực chính đơn hypoit giúp giảm kích thước và trọng lượng cầu chủ động, đồng thời tăng hiệu suất truyền lực lên đến 94%. So với truyền lực chính bánh răng côn răng thẳng, truyền lực hypoit có khả năng làm việc êm dịu hơn và chịu được mô men lớn hơn.

Vi sai bánh răng côn đối xứng với ma sát trong nhỏ giúp phân phối mô men đều giữa các bánh xe, giảm hiện tượng trượt và tăng độ bám đường, phù hợp với điều kiện đường xá không đồng đều tại Việt Nam. Mô phỏng CATIA cung cấp hình ảnh trực quan về kết cấu và quá trình lắp ráp, hỗ trợ việc kiểm tra sai sót thiết kế và tối ưu hóa chi tiết.

Dữ liệu có thể được trình bày qua các biểu đồ ứng suất, mô men và bảng so sánh các thông số kỹ thuật giữa các phương án thiết kế, giúp minh họa rõ ràng hiệu quả và ưu điểm của giải pháp được đề xuất.

Đề xuất và khuyến nghị

1. Áp dụng thiết kế truyền lực chính đơn hypoit cho các dòng xe con phổ biến: Động từ hành động “triển khai” nhằm nâng cao hiệu suất truyền lực và giảm trọng lượng cầu chủ động, thời gian thực hiện trong vòng 1-2 năm, chủ thể thực hiện là các nhà sản xuất ô tô và các trung tâm nghiên cứu cơ khí ô tô.

2. Tăng cường sử dụng phần mềm mô phỏng CATIA trong thiết kế cơ cấu truyền lực: Động từ “ứng dụng” giúp giảm thiểu sai sót thiết kế, rút ngắn thời gian phát triển sản phẩm, thời gian thực hiện liên tục, chủ thể là các kỹ sư thiết kế và phòng thí nghiệm nghiên cứu.

3. Nâng cao chất lượng vật liệu chế tạo bánh răng và trục: Động từ “đầu tư” vào vật liệu thép hợp kim có độ bền cao và khả năng chịu mài mòn tốt, nhằm kéo dài tuổi thọ cơ cấu truyền lực, thời gian thực hiện 3-5 năm, chủ thể là các nhà cung cấp vật liệu và nhà máy sản xuất linh kiện.

4. Phát triển các chương trình đào tạo chuyên sâu về thiết kế và mô phỏng hệ thống truyền lực ô tô: Động từ “tổ chức” nhằm nâng cao năng lực kỹ thuật cho đội ngũ kỹ sư, thời gian thực hiện hàng năm, chủ thể là các trường đại học và viện nghiên cứu.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế cơ khí ô tô: Nghiên cứu cung cấp kiến thức chi tiết về thiết kế truyền lực chính và vi sai, hỗ trợ trong việc phát triển sản phẩm mới và cải tiến hệ thống truyền lực.

2. Các nhà sản xuất ô tô và linh kiện: Tham khảo để áp dụng các giải pháp thiết kế tối ưu, nâng cao hiệu suất và độ bền của hệ thống truyền lực, giảm chi phí sản xuất và bảo trì.

3. Giảng viên và sinh viên ngành cơ khí ô tô: Là tài liệu học tập và nghiên cứu chuyên sâu về cơ cấu truyền lực, giúp nâng cao hiểu biết lý thuyết và thực hành mô phỏng kỹ thuật.

4. Các trung tâm nghiên cứu và phát triển công nghệ ô tô: Hỗ trợ trong việc phát triển các công nghệ mới, ứng dụng phần mềm mô phỏng hiện đại để tối ưu hóa thiết kế và thử nghiệm sản phẩm.

Câu hỏi thường gặp

1. Tại sao chọn truyền lực chính đơn loại hypoit cho ô tô con?
   Truyền lực chính đơn hypoit có ưu điểm kích thước nhỏ gọn, hiệu suất cao (khoảng 94%), làm việc êm dịu và chịu được mô men lớn, phù hợp với yêu cầu thiết kế ô tô con. Ví dụ, xe Toyota Vios sử dụng truyền lực này để đảm bảo hiệu quả truyền động và độ bền.

2. Vi sai bánh răng côn đối xứng có ưu điểm gì?
   Loại vi sai này phân phối mô men xoắn đồng đều giữa các bánh xe chủ động, giúp xe quay vòng linh hoạt và an toàn trên đường gồ ghề. Nó có kết cấu đơn giản, dễ chế tạo và bảo dưỡng, phù hợp với điều kiện vận hành tại Việt Nam.

3. Phần mềm CATIA hỗ trợ gì trong thiết kế cơ cấu truyền lực?
   CATIA giúp mô phỏng kết cấu, kiểm tra kích thước và quá trình lắp ráp cơ cấu truyền lực chính – vi sai, từ đó phát hiện lỗi thiết kế và tối ưu hóa chi tiết, giảm thời gian và chi phí phát triển sản phẩm.

4. Vật liệu thép hợp kim được lựa chọn dựa trên tiêu chí nào?
   Vật liệu được chọn dựa trên khả năng chịu ứng suất tiếp xúc và uốn, độ bền cao, khả năng chịu mài mòn và dễ gia công. Ví dụ, thép 30XH3A và 30XHM được sử dụng cho bánh răng để đảm bảo tuổi thọ và hiệu suất làm việc.

5. Làm thế nào để đảm bảo độ bền của trục truyền lực chính?
   Đường kính trục được tính toán dựa trên mô men và ứng suất cho phép, đồng thời chọn vật liệu thép hợp kim có độ bền cao. Ổ lắp trục cũng được chọn phù hợp để chịu lực hướng tâm và dọc trục, đảm bảo độ ổn định và tuổi thọ của trục.

Kết luận

• Thiết kế cơ cấu truyền lực chính đơn loại hypoit với tỷ số truyền 5,125 phù hợp cho ô tô con, đảm bảo hiệu suất và kích thước gọn nhẹ.
• Vi sai bánh răng côn đối xứng được lựa chọn nhằm phân phối mô men xoắn đồng đều, tăng tính ổn định và an toàn khi vận hành.
• Vật liệu thép hợp kim cho bánh răng và trục đảm bảo ứng suất tiếp xúc và uốn nằm trong giới hạn cho phép, nâng cao độ bền và tuổi thọ cơ cấu.
• Mô phỏng bằng phần mềm CATIA giúp kiểm tra và tối ưu hóa thiết kế, giảm thiểu sai sót và chi phí phát triển.
• Đề xuất áp dụng thiết kế và mô phỏng hiện đại trong ngành cơ khí ô tô nhằm nâng cao chất lượng sản phẩm và năng lực cạnh tranh.

Tiếp theo, cần triển khai thử nghiệm thực tế và đánh giá hiệu quả vận hành của cơ cấu truyền lực chính – vi sai đã thiết kế, đồng thời mở rộng nghiên cứu cho các loại xe khác. Mời các kỹ sư và nhà nghiên cứu cùng áp dụng và phát triển giải pháp này để nâng cao chất lượng ngành cơ khí ô tô Việt Nam.

Trích đoạn nội dung tài liệu

Chương 1: BỐ TRÍ CHUNG TRÊN Ô TÔ Bố trí chung trên ô tô bao gồm bố trí động cơ và hệ thống truyền lực. Tùy thuộc vào mục đích sử dụng, công dụng và tính kinh tế mà mỗi xe có cách bố trí riêng. Nhìn chung, khi chọn phương án bố trí chung cho xe, chúng ta phải cân nhắc để chịn ra phương án tối ưu, nhằm đáp ứng các yêu cầu sau đây: - Kích thước xe nhỏ, bố trí hợp lí phù hợp với các điều kiện đường xá và khí hậu - Xe phải đảm bảo tính tiện nghi cho lái xe và hành khách, đảm bảo tầm nhìn thoáng và tốt - Xe phải có tính kinh tế cao, được thể hiện qua hệ số sử dụng chiều dài  của xe. Khi hệ số này càng lớn thì tính kink tế của xe càng tăng 𝑙 = 𝐿 Ở đây: l – Chiều dài thùng chứa hàng (xe tải) hoặc chiểu dài buồng chứa hành khách (xe chở khách) L – Chiều dài toàn bộ của xe - Đảm bảo không gian cho tài xế dễ thao tác, điều khiển xe và chỗ ngồi phải đảm bảo an toàn - Dễ sửa chữa, bảo dưỡng động cơ, hệ thống truyền lực và các hệ thống còn lại - Đảm bảo sự phân bố tải trọng lên các cầu xe hợp lý, làm tăng khả năng kéo, bám ổn định, êm dịu… của xe khi di chuyển 1.1 Bố trí động cơ trên xe Các phương án sau đây thường được sử dụng để bố trí động cơ trên xe đó là: 1.1 Động cơ đặt trước Phương án này sử dụng được cho tất cả các loại xe, phương án này lại chia thành 2 cách bố trí như sau: 1 LUẬN VĂN TỐT NGHIỆP SVTH: PHẠM VĂN CẢNH a) Động cơ đặt trước và nằm ngoài buồng lái Khi động cơ đặt trước và nằm ngoài buồng lái (hình 1.1a) sẽ tạo điều kiên cho cộng việc sửa chữa và bảo dưỡng thuận tiện hơn.

Khi động cơ làm việc, nhiệt năng do động cơ tỏa ra và sự rung động của động cơ ít ảnh hưởng đến tài xế và hành khách Nhưng trong trường hợp này hệ số sử dụng chiều dài  cảu xe giảm xuống. Nghĩa là thể tích chứa hàng hóa hoặc lượng hành khách sẽ giảm. Mặt khác, trong trường hợp này tầm nhìn của người lái bị hạn chế, ảnh hưởng đến độ an toàn chung. b) Động cơ đặt trước và nằm trong buông lái (hình 1.1b) Phương án này đã hạn chế và khắc phục được những hạn chế của phương án vừa nếu trên.

Trong trường hợp này hệ số sử dụng chiều dài  của xe tăng đáng kể , tầm nhìn người lái thoáng hơn Nhưng do động cơ đặt trong buồng lái, nên thể tích buồng lái sẽ giảm và đòi hỏi phải có biên pháp cách nhiệt và cách âm tốt, nhằm hạn chế các ảnh hưởng của động cơ đên tài xế và hành khách như nóng và tiếng ồng do động cơ phát ra Khi động cơ nằm trong buồng lái thì công tác bảo dưỡng và sửa chữa sẽ gặp khó khan. Bởi vậy trường hợp này người ta thường sử dụng buồng lái lật (hình 1.1h) để sễ dàng chăm sóc động cơ Ngoài ra một nhược điểm nữa cần lưu ý là phương pháp này sẽ làm trọng tâm xe năng cao, làm cho độ ổn định của xe bị giảm 1.2 Động cơ đặt sau Phương án này thường được sử dụng ở xe khách và xe du lịch Khi động cơ đặt sau (hình 1.1d) thì hệ số sử dụng chiều dài  tăng, bởi vậy phần chứa khách sẽ lớn hơn so với trường hợp động cơ đặt trước nếu chiểu lài L của 2 xe là như nhau, nhờ vậy lượng khách hàng sẽ nhiều hơn. 2 LUẬN VĂN TỐT NGHIỆP SVTH: PHẠM VĂN CẢNH Nếu chúng ta lựa chọn phương án này, đồng thời cầu sua là cầu chủ động, cầu trước bị động, thì hệ thống truyền lực sẽ đơn giản hơn vì không cần sử dụng đén truyền động các đăng Ngoài ra, nếu động cơ đặt sau xe, thì người lái nhìn rất thoáng, hành khách và người lái hoàn toàn không bị ảnh hưởng bởi tiếng ồn và sức nóng động cơ Nhược điểm của phương pháp này đó là vấn đề điều khiển động cơ, li hợp, hộp số… sẽ phức tạp hơn vì các bộ phận này nằm cách xa người lái 1.3 Động cơ đặt giữa buồng lái và thùng xe Phương án này (hình 1.1c) có ưu điểm là thể tích buồng lái tăng lên, người lái nhìn sẽ thoáng và thường chỉ sử dụng ở xe tải và 1 số xe chuyên dùng trong ngành xây dựng Và nhược điểm của phương án này đó là nó làm giảm hệ số sử dụng chiều dài  và làm cho chiều cao trọng tâm xe tăng lên, dó đó tính ổn định của xe giảm đi. Để trọng tâm xe nằm ở vị trí thấp nhất, bắt buộc phải thay đổi sự bố trí thùng xe và một số chi tiết khác.4 Động cơ đặt dưới sàn xe Phương án này được sử dụng ở xe khách (hình 1.1e) và nó có ưu điểm như trường hợp động cơ đặt sau Nhược điểm đó chính là khoảng sáng gầm máy bị giảm, hạn chế phạm vi hoạt động của xe và khó sửa chữa và bảo dưỡng I d) a) d) L d) 3 LUẬN VĂN TỐT NGHIỆP SVTH: PHẠM VĂN CẢNH h) Hình 1.1 Bố trí động cơ trên ô tô a) Nằm trước buồng lái b) Nằm trong buồng lái c) Nằm giữa buông lái và thùng xe d) Nằm đằng sau xe e) Nằm dưới sàn xe h) Buông lái lật Dựạ vào ưu điểm, nhược điểm và tính kinh tế của các phương án bố trí động cơ  ta lựa chọn phương án động cơ đặt trước nằm ngoài buồng lái.2 Bố trí hệ thống truyền lực trê ô tô Hệ thống truyền lực trên ô tô bao gồm các bộ phận và cơ cấu nhằm thực hiện nhiêm vụ truyền mô men xoắn từ động cơ đến các bánh xe chủ động.

Hệ thống truyền lực thường bao gồm các bộ phận sau: - Ly hợp: viết tắt LH - Hộp số: viết tắt HS - Hộp phân phối: viết tắt P - Truyền động các đăng: viết tắt C - Truyền lực chính: viết tắt TC 4 LUẬN VĂN TỐT NGHIỆP SVTH: PHẠM VĂN CẢNH - Vi sai: viết tắt VS - Bán trục: viết tắt N Ở trên xe 1 cầu chủ động sẽ không có hộp phân phối. Ngoài ra, ở xe tải với tải trọng lớn thì trong hệ thống truyền lực sẽ có thêm truyền lực cuối cùng Mức độ phức tạp của hệ thống truyền lực 1 xe cụ thể được thể hiện qua các công thức bánh xe. Công thức bánh xe được ký hiệu tổng quát như sau: axb Trong đó: a là số lượng bánh xe b là số lượng bánh xe chủ động Để đơn gioản và không bị nhầm lẫn, với ký hiệu trên chúng ta quy ước đối với bánh kép cũng chỉ koi là 1 bánh. Thí dụ cho các trường hợp sau: 4 x 2: xe có 1 cầu chủ động (có 4 bánh xe, trong đó có 2 bánh xe là bánh chủ động) 4 x 4: xe có 2 cầu chủ động (có 4 bánh xe và cả 4 bánh xe đều là bánh chủ động) 6 x 4: xe có 2 cầu chủ động (có 6 bánh xe, trong đó có 4 bánh xe là bánh chủ động) 6 x 6: xe có 3 cầu chủ động (có 6 bánh xe và cả 6 bánh đều là bánh chủ động) 1.1 Bố trí hệ thống truyền lực theo công thức 4x2 a) Động cơ đặt trước và cầu sau chủ động Phương án này được thể hiện ở hình 1.2, thường được sử dụng ở xe con và xe tải hạng nhẹ, phương án này rất cơ bản và đã xuất hiện từ rất lâu N C ĐC HS VS LH TC Hình 1.2 Động cơ đặt trước và cầu sau chủ động 5 LUẬN VĂN TỐT NGHIỆP SVTH: PHẠM VĂN CẢNH b) Động cơ đặt sau và cầu sau chủ động Phương án này được thể hiên ở hình 1.3 thường được sửa dụng ở 1 số xe du lịch và xe khách.

Trong trường hợp này thì hệ thống truyền lực sẽ gọn và đơn giản hơn vì không cần đến truyền động các đăng. ở phương pháp này có thể bố trí động cơ, li hợp, hộp số, truyền lực chính gọn thành 1 khối LH HS ĐC VS TC N Hình 1.3 Động cơ đặt sau, cầu sau chủ động c) Động cơ đặt trước, cầu trước chủ động Phương án này được thể hiện ở hình 1.5 thường được sử dụng phổ biến ở xe con nhiều năm gần đây. Cách bố trí này rất gọn và hệ thống truyền lực đơn giản vì động cơ nằm ngang, nên các bánh răng của truyền lực chính là các bánh răng trụ, chế tạo đơn giản hơn bánh răng nón ở các bộ truyền lực chính trên xe khác ĐC N LH TC VS HS Hình 1.4 Động cơ đặt trước, cầu trước chủ động 6 LUẬN VĂN TỐT NGHIỆP SVTH: PHẠM VĂN CẢNH 1.2 Bố trí hệ thống truyền lực theo công thức 4x4 Phương án này được sử dụng nhiểu ở xe tải và 1 số xe con.7 trình bày hệ thống truyền lực của xe du lịch VAZ-2121 (ản xuất tại CHLB Nga). Ở bên trọng hộp phân phối có bộ vi sai giữa hai cầu và cơ cấu khóa vi sai đó khi cần thiết Hình 1.5 Hệ thống truyền lực xe VAZ-2121 1.3 Bố trí hệ thống truyền lực theo công thức 6x4 Hình 1.6 Hệ thống truyền lực của xe KAMAZ-5320 Phương án này được sử dụng nhiều ở các xe tải có tải trọng lớn.8 là hệ thống truyền lực 6x4 của xe tải KAMAZ-5320 (sản xuất tại CHLB Nga).

Đặc điểm cơ bản của 7 LUẬN VĂN TỐT NGHIỆP SVTH: PHẠM VĂN CẢNH cách bố trí này là không sử dụng hộp phân phối cho 2 cầu sau chủ động, mà chỉ dùng 1 bộ vi sai giữa 2 cầu nên kết cấu rất gọn 1.4 Bố trí hệ thống truyền lực theo công thức 6x6 Phương án này được sử dụng hầu hết ở các xe tảu có tải trọng lớn và rất lớn. Một ví dụ cho trường hợp này là hệ thống truyền lực của xe tải URAL 375 (sản xuất tại CHLB Nga) ở trên hình 1.9 Đặc điểm chính của hệ thống truyền lực này là trong hộp phân phối có bộ vi sai hình trụ để chia công suất đến các cầu trước, cầu giữa và cầu sau. Công suất dẫn ra cầu giữa và cầu sau được phân phối thông qua bộ vi sai hình nón (như ở hình 1.8) Ngoài ra có một số hệ thống truyền lực ở một số xe lại không sử dụng bộ vi sai giữa các cầu như xe ZIL 131.7 Hệ thống truyền lực của xe URAL 375 Dựa vào những phân tích ở trên  ta lựa chọn phương án bố trí hệ thống truyền lực theo công thức 4x2, động cơ đặt trước và cầu sau chủ động 8 LUẬN VĂN TỐT NGHIỆP SVTH: PHẠM VĂN CẢNH 1.
