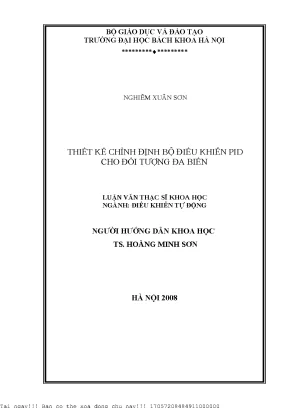

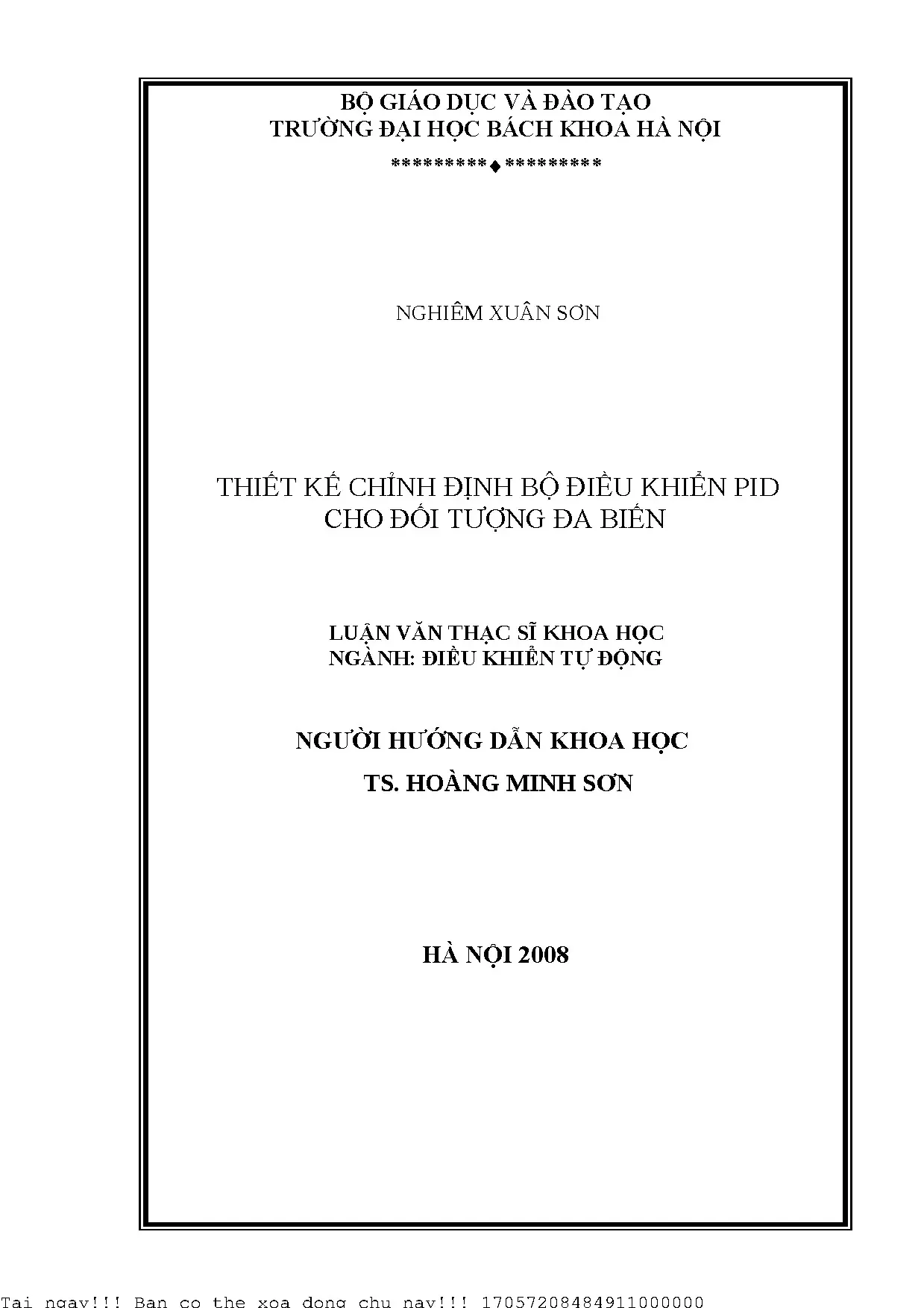

Thiết Kế Bộ Điều Khiển PID Cho Đối Tượng Đa Biến

Chuyên khảo phân tích Thiết kế hỉnh định bộ điều khiển pid ho đối tượng đa biến, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

• Tác giả: Nghiêm Xuân Sơn
• Người hướng dẫn: TS. Hoàng Minh
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Điều Khiển Tự Động
• Đề tài: Thiết Kế Bộ Điều Khiển PID Cho Hệ Thống Đa Biến
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2008
• Địa điểm: Hà Nội

Mục lục chi tiết

• 1. CHƯƠNG 1: MỞ ĐẦU
• 2. CHƯƠNG 2: PHÂN TÍCH HỆ THỐNG ĐIỀU KHIỂN ĐA BIẾN
• 2.1. Sơ đồ hệ thống và chuẩn hoá tín hiệu
• 2.2. Lựa chọn mô hình
• 2.3. Các chỉ số đánh giá hệ thống
• 3. CHƯƠNG 3: PHƯƠNG PHÁP THIẾT KẾ BỘ ĐIỀU KHIỂN PID ĐA BIẾN
• 4. CHƯƠNG 4: MINH HỌA VÀ ĐÁNH GIÁ PHƯƠNG PHÁP THIẾT KẾ
• LỜI MỞ ĐẦU
• CÁC KÝ HIỆU SỬ DỤNG TRONG LUẬN VĂN

Tóm tắt

I. Tổng quan về Thiết Kế Bộ Điều Khiển PID Đa Biến Hiện Đại

Trong bối cảnh các dây chuyền công nghệ ngày càng phức tạp, việc điều khiển PID đa biến trở nên thiết yếu để kiểm soát chặt chẽ nhiều yếu tố công nghệ như nhiệt độ, áp suất, và lưu lượng. Các hệ thống điều khiển quá trình hiện đại vẫn dựa trên các bộ điều khiển đơn giản như PID. Do đó, việc phát triển các phương pháp thiết kế và chỉnh định PID cho hệ thống đa biến là rất quan trọng. Bộ điều khiển PID với ưu điểm đơn giản và dễ chỉnh định, là giải pháp phổ biến. Tuy nhiên, số lượng phương pháp chỉnh định PID đa biến còn hạn chế so với PID đơn biến. Mục tiêu là làm cho những bộ điều khiển được thiết kế cho các vòng điều khiển đơn biến, thích ứng được với những hệ thống đa biến trong công nghiệp hiện đại. Vì vậy, luận văn tập trung vào giới thiệu một số phương pháp thiết kế, chỉnh định bộ PID cho đối tượng đa biến cùng với các công cụ phân tích, đánh giá.

1.1. Tầm quan trọng của điều khiển PID đa biến trong công nghiệp

Các hệ thống điều khiển quá trình hiện đại đòi hỏi khả năng kiểm soát đồng thời nhiều biến số khác nhau. Điều khiển PID đa biến cho phép điều chỉnh các thông số quan trọng như nhiệt độ, áp suất, lưu lượng một cách đồng bộ và hiệu quả. Điều này đặc biệt quan trọng trong các ngành công nghiệp chế biến, hóa chất, và năng lượng, nơi mà sự chính xác và ổn định của quá trình là yếu tố then chốt để đảm bảo chất lượng sản phẩm và hiệu quả sản xuất.

1.2. Ưu điểm của PID controller design so với các phương pháp khác

Bộ điều khiển PID có cấu trúc đơn giản, dễ hiểu và dễ triển khai. Điều này giúp giảm thiểu chi phí và thời gian thiết kế, cũng như tạo điều kiện thuận lợi cho việc bảo trì và sửa chữa. Ngoài ra, PID controller design cung cấp khả năng điều chỉnh linh hoạt, cho phép đáp ứng nhanh chóng với các thay đổi trong hệ thống và môi trường.

1.3. Giới thiệu các công cụ phân tích và đánh giá hệ thống đa biến

Để đảm bảo hiệu quả của bộ điều khiển PID đa biến, việc phân tích và đánh giá hệ thống trước và sau khi thiết kế là rất quan trọng. Các công cụ phân tích như phân tích giá trị suy biến (SVD), phân tích điểm không và điểm cực, và phân tích tương tác giữa các kênh cung cấp thông tin quan trọng về đặc tính của hệ thống và khả năng điều khiển của nó. Các công cụ đánh giá như các chỉ số trên miền thời gian và miền tần số giúp xác định hiệu suất và độ ổn định của hệ thống.

II. Thách thức trong Thiết Kế Bộ Điều Khiển PID cho MIMO

Thiết kế bộ điều khiển PID cho hệ thống đa biến (MIMO) phức tạp hơn nhiều so với hệ đơn biến (SISO). Sự tương tác giữa các kênh vào-ra gây khó khăn trong việc chỉnh định các thông số PID. Các phương pháp chỉnh định PID đơn biến không thể áp dụng trực tiếp cho hệ MIMO. Cần các phương pháp tối ưu hóa PID đặc biệt để giải quyết vấn đề tương tác. Tài liệu tiếng Việt về thiết kế PID đa biến còn hạn chế. Các hệ thống điều khiển thường chỉ được đánh giá qua các chỉ số trên miền thời gian, không phản ánh đầy đủ bản chất hệ kín. Luận văn này cố gắng khắc phục những vấn đề này bằng cách giới thiệu một số phương pháp thiết kế và công cụ đánh giá multivariable system.

2.1. Vấn đề tương tác giữa các kênh trong hệ thống đa biến

Trong hệ thống đa biến, sự thay đổi ở một đầu vào có thể ảnh hưởng đến nhiều đầu ra khác nhau. Điều này gây khó khăn cho việc điều khiển độc lập từng đầu ra. Để giải quyết vấn đề này, cần phải sử dụng các kỹ thuật decoupling control để giảm thiểu tương tác giữa các kênh.

2.2. Hạn chế của các phương pháp chỉnh định PID đơn biến

Các phương pháp chỉnh định PID đơn biến được thiết kế để điều khiển một đầu ra duy nhất. Khi áp dụng cho hệ thống đa biến, chúng không thể giải quyết vấn đề tương tác giữa các kênh và có thể dẫn đến hiệu suất kém hoặc thậm chí mất ổn định. Cần các phương pháp PID tuning methods chuyên dụng cho multivariable system.

2.3. Yêu cầu về tính ổn định và độ bền vững robust control của hệ thống

Một hệ thống điều khiển PID đa biến hiệu quả phải đảm bảo tính ổn định và độ bền vững trước các thay đổi trong mô hình đối tượng và các nhiễu bên ngoài. Robust control là một yếu tố quan trọng để đảm bảo hiệu suất và độ tin cậy của hệ thống trong các điều kiện vận hành khác nhau.

III. Phương Pháp Thiết Kế Bộ Điều Khiển PID Tách Kênh Hiệu Quả

Một phương pháp phổ biến để thiết kế bộ điều khiển PID cho hệ thống đa biến là tách kênh. Phương pháp này cố gắng giảm thiểu sự tương tác giữa các kênh, cho phép thiết kế các bộ điều khiển PID độc lập cho từng kênh. Bộ điều khiển tách kênh có thể được thiết kế bằng nhiều phương pháp, bao gồm phương pháp ma trận nghịch đảo, phương pháp RGA (Relative Gain Array), và phương pháp SVD (Singular Value Decomposition). Ưu điểm của phương pháp này là đơn giản và dễ hiểu. Tuy nhiên, hiệu quả của nó phụ thuộc vào mức độ tương tác giữa các kênh. Trong trường hợp tương tác mạnh, các phương pháp khác có thể cần thiết.

3.1. Nguyên tắc cơ bản của decoupling control

Decoupling control là kỹ thuật được sử dụng để giảm thiểu hoặc loại bỏ sự tương tác giữa các kênh trong hệ thống đa biến. Bằng cách thiết kế một ma trận bù trừ, decoupling control cho phép điều khiển độc lập từng đầu ra, giúp cải thiện hiệu suất và độ ổn định của hệ thống.

3.2. Các phương pháp thiết kế bộ điều khiển tách kênh phổ biến

Có nhiều phương pháp thiết kế bộ điều khiển tách kênh, bao gồm phương pháp ma trận nghịch đảo, phương pháp RGA, và phương pháp SVD. Mỗi phương pháp có ưu và nhược điểm riêng, và việc lựa chọn phương pháp phù hợp phụ thuộc vào đặc tính của hệ thống đa biến.

3.3. Ưu điểm và hạn chế của phương pháp tách kênh

Ưu điểm của phương pháp tách kênh là đơn giản và dễ hiểu. Tuy nhiên, hiệu quả của nó phụ thuộc vào mức độ tương tác giữa các kênh. Trong trường hợp tương tác mạnh, các phương pháp khác như matrix PID control hoặc adaptive control có thể cần thiết.

IV. Hướng Dẫn Thiết Kế Ma Trận Điều Khiển PID Cho Hệ MIMO

Ma trận điều khiển PID là một mở rộng của bộ điều khiển PID đơn biến cho hệ thống đa biến. Thay vì các tham số PID đơn lẻ, ma trận điều khiển PID sử dụng các ma trận hệ số để điều chỉnh đồng thời nhiều biến số. Phương pháp này cho phép giải quyết vấn đề tương tác giữa các kênh một cách hiệu quả hơn so với phương pháp tách kênh. Việc thiết kế matrix PID control đòi hỏi các kỹ thuật tối ưu hóa PID phức tạp, chẳng hạn như thuật toán di truyền, thuật toán bầy đàn, hoặc các phương pháp dựa trên gradient. Kết quả từ tối ưu hóa PID cho phép đạt được hiệu suất và độ ổn định cao hơn.

4.1. Cấu trúc và nguyên lý hoạt động của matrix PID control

Matrix PID control sử dụng các ma trận hệ số để điều chỉnh đồng thời nhiều biến số trong hệ thống đa biến. Cấu trúc của ma trận PID bao gồm các thành phần tỷ lệ (P), tích phân (I), và vi phân (D), mỗi thành phần được biểu diễn bằng một ma trận riêng. Nguyên lý hoạt động của matrix PID là tính toán tín hiệu điều khiển dựa trên sai lệch giữa giá trị đặt và giá trị đo của các biến số.

4.2. Các phương pháp tối ưu hóa PID matrix để đạt hiệu suất cao

Việc thiết kế matrix PID control đòi hỏi các kỹ thuật tối ưu hóa PID phức tạp. Các phương pháp phổ biến bao gồm thuật toán di truyền, thuật toán bầy đàn, và các phương pháp dựa trên gradient. Mục tiêu của tối ưu hóa PID là tìm ra các ma trận hệ số PID tối ưu để đạt được hiệu suất và độ ổn định cao nhất cho multivariable system.

4.3. So sánh matrix PID với các phương pháp tách kênh và PID truyền thống

Matrix PID control có khả năng giải quyết vấn đề tương tác giữa các kênh một cách hiệu quả hơn so với phương pháp tách kênh. So với PID truyền thống, matrix PID cung cấp khả năng điều chỉnh đồng thời nhiều biến số, giúp cải thiện hiệu suất và độ ổn định của hệ thống đa biến. Tuy nhiên, thiết kế matrix PID phức tạp hơn và đòi hỏi các kỹ thuật tối ưu hóa PID chuyên dụng.

V. Ứng Dụng Thực Tế Thiết Kế PID Đa Biến Cho Tháp Chưng Luyện

Tháp chưng luyện là một ví dụ điển hình của hệ thống đa biến phức tạp. Việc điều khiển tháp chưng luyện đòi hỏi kiểm soát đồng thời nhiều biến số như nhiệt độ, áp suất, và lưu lượng. Thiết kế bộ điều khiển PID cho tháp chưng luyện là một bài toán khó, do sự tương tác mạnh giữa các biến số và các ràng buộc về hiệu suất và độ ổn định. Luận văn này minh họa các phương pháp phân tích hệ thống và thiết kế bộ điều khiển đã trình bày trong các chương trước thông qua ví dụ tháp chưng luyện. Kết quả thu được từ các phương pháp khác nhau cho thấy ưu nhược điểm và phạm vi áp dụng của từng phương pháp.

5.1. Mô hình hóa tháp chưng luyện để thiết kế bộ điều khiển PID

Để thiết kế bộ điều khiển PID cho tháp chưng luyện, cần xây dựng một mô hình toán học phù hợp. Mô hình này phải phản ánh được các đặc tính quan trọng của tháp, bao gồm sự tương tác giữa các biến số và các ràng buộc về hiệu suất và độ ổn định. Các phương pháp mô hình hóa hệ thống đa biến như phương pháp thực nghiệm hoặc phương pháp dựa trên các phương trình vật lý có thể được sử dụng.

5.2. Phân tích hệ thống và lựa chọn phương pháp thiết kế PID phù hợp

Trước khi thiết kế bộ điều khiển PID, cần phân tích hệ thống để hiểu rõ các đặc tính của nó. Các công cụ phân tích như phân tích giá trị suy biến (SVD), phân tích điểm không và điểm cực, và phân tích tương tác giữa các kênh cung cấp thông tin quan trọng về khả năng điều khiển của tháp chưng luyện. Dựa trên kết quả phân tích, có thể lựa chọn phương pháp thiết kế PID phù hợp, chẳng hạn như phương pháp tách kênh hoặc phương pháp ma trận PID.

5.3. Đánh giá hiệu quả của các phương pháp thiết kế PID đa biến

Sau khi thiết kế bộ điều khiển PID, cần đánh giá hiệu quả của nó thông qua mô phỏng hoặc thực nghiệm. Các chỉ số trên miền thời gian và miền tần số có thể được sử dụng để đánh giá hiệu suất và độ ổn định của hệ thống. So sánh kết quả thu được từ các phương pháp thiết kế PID đa biến khác nhau giúp xác định phương pháp tốt nhất cho tháp chưng luyện.

VI. Kết luận và Hướng Phát Triển Nghiên Cứu PID Đa Biến

Luận văn đã trình bày một số phương pháp thiết kế và chỉnh định bộ điều khiển PID cho hệ thống đa biến, cùng với các công cụ phân tích và đánh giá hệ thống. Các phương pháp này có thể được áp dụng cho nhiều ứng dụng khác nhau, chẳng hạn như điều khiển tháp chưng luyện, điều khiển lò phản ứng hóa học, và điều khiển hệ thống HVAC. Trong tương lai, có nhiều hướng phát triển nghiên cứu điều khiển PID đa biến, bao gồm phát triển các phương pháp adaptive control và predictive control để cải thiện hiệu suất và độ bền vững của hệ thống, cũng như tích hợp các kỹ thuật điều khiển mờ (fuzzy control) và điều khiển thần kinh (neural network control) để giải quyết các bài toán điều khiển phi tuyến và phức tạp.

6.1. Tổng kết các phương pháp thiết kế bộ điều khiển PID đã trình bày

Luận văn đã trình bày các phương pháp thiết kế bộ điều khiển PID như phương pháp tách kênh, phương pháp ma trận PID, và các kỹ thuật tối ưu hóa PID. Mỗi phương pháp có ưu và nhược điểm riêng, và việc lựa chọn phương pháp phù hợp phụ thuộc vào đặc tính của hệ thống đa biến và yêu cầu điều khiển.

6.2. Các hướng nghiên cứu về adaptive control và predictive control cho hệ thống đa biến

Adaptive control và predictive control là hai hướng nghiên cứu tiềm năng để cải thiện hiệu suất và độ bền vững của hệ thống điều khiển PID đa biến. Adaptive control cho phép điều chỉnh các tham số PID một cách tự động để thích ứng với các thay đổi trong mô hình đối tượng và các nhiễu bên ngoài. Predictive control sử dụng mô hình hệ thống để dự đoán hành vi trong tương lai và điều chỉnh tín hiệu điều khiển để đạt được hiệu suất tối ưu.

6.3. Tích hợp fuzzy control và neural network control vào điều khiển PID đa biến

Tích hợp các kỹ thuật điều khiển mờ (fuzzy control) và điều khiển thần kinh (neural network control) vào điều khiển PID đa biến là một hướng nghiên cứu đầy hứa hẹn. Fuzzy control và neural network control có khả năng giải quyết các bài toán điều khiển phi tuyến và phức tạp, giúp cải thiện hiệu suất và độ tin cậy của hệ thống.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh công nghiệp hiện đại, các dây chuyền công nghệ chế biến ngày càng phức tạp với nhiều yếu tố công nghệ như nhiệt độ, áp suất, lưu lượng cần được kiểm soát chặt chẽ để đảm bảo an toàn và hiệu quả vận hành. Theo ước tính, hơn 60% hệ thống điều khiển trong công nghiệp hiện nay vẫn sử dụng bộ điều khiển PID do tính đơn giản, dễ chỉnh định và độ ổn định cao. Tuy nhiên, phần lớn các phương pháp chỉnh định bộ PID tập trung vào hệ thống đơn biến, trong khi các hệ thống đa biến lại ít được nghiên cứu và tài liệu tiếng Việt về lĩnh vực này còn hạn chế.

Luận văn tập trung vào thiết kế và chỉnh định bộ điều khiển PID cho đối tượng đa biến, nhằm giải quyết bài toán điều khiển phức tạp trong các hệ thống công nghiệp hiện đại. Phạm vi nghiên cứu chủ yếu là các hệ thống điều khiển phản hồi một bậc tự do, sử dụng mô hình ma trận truyền đạt tuyến tính liên tục, áp dụng cho các quá trình công nghiệp chế biến với động học chậm. Mục tiêu chính là giới thiệu các phương pháp thiết kế bộ điều khiển PID đa biến, đồng thời phát triển các công cụ phân tích, đánh giá hệ thống trước và sau khi thiết kế bộ điều khiển, từ đó cung cấp cơ sở lựa chọn phương pháp phù hợp trong thực tế và định hướng nghiên cứu tiếp theo.

Nghiên cứu có ý nghĩa quan trọng trong việc nâng cao hiệu quả điều khiển các hệ thống đa biến, góp phần giảm chi phí thiết bị phần cứng, tăng tính ổn định và khả năng kháng nhiễu của hệ thống. Các chỉ số đánh giá như độ dự trữ biên, độ dự trữ pha, giới hạn trên hàm nhạy (MS) và hàm bù nhạy (MT) được sử dụng để đo lường chất lượng và tính bền vững của hệ thống điều khiển.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính:

1. Mô hình ma trận truyền đạt (Transfer Matrix Model): Đây là mô hình tuyến tính liên tục, biểu diễn quan hệ giữa các tín hiệu đầu vào và đầu ra của hệ thống đa biến dưới dạng ma trận hàm truyền đạt. Mô hình này thuận tiện cho việc phân tích tương tác giữa các kênh, xác định điểm không, điểm cực, và thiết kế bộ điều khiển PID đa biến.

2. Phân tích giá trị suy biến (Singular Value Decomposition - SVD): Phương pháp này được sử dụng để phân tích hệ số khuếch đại của hệ thống theo các hướng vectơ tín hiệu khác nhau, giúp đánh giá khả năng điều khiển, mức độ tương tác giữa các kênh và độ nhạy của hệ thống với sai lệch mô hình.

Các khái niệm chuyên ngành quan trọng bao gồm:

• Điểm không và điểm cực: Ảnh hưởng đến tính ổn định và chất lượng đáp ứng của hệ thống.
• Ma trận hệ số khuếch đại tương đối (Relative Gain Array - RGA): Đánh giá mức độ tương tác giữa các kênh đầu vào và đầu ra.
• Chỉ số độ dự trữ biên (Amplitude Margin - AM) và độ dự trữ pha (Phase Margin - PM): Đo lường tính bền vững ổn định của hệ thống.
• Giới hạn trên hàm nhạy (MS) và hàm bù nhạy (MT): Phản ánh khả năng kháng nhiễu và tính bền vững của hệ thống trên toàn bộ miền tần số.

Phương pháp nghiên cứu

Nghiên cứu sử dụng mô hình ma trận truyền đạt tuyến tính liên tục để mô phỏng hệ thống đa biến, với cỡ mẫu là các hệ thống công nghiệp điển hình như mô hình tháp chưng luyện. Phương pháp chọn mẫu dựa trên các hệ thống có đặc tính đa biến phổ biến trong công nghiệp chế biến.

Phân tích dữ liệu được thực hiện qua các bước:

• Chuẩn hóa tín hiệu đầu vào và đầu ra để đảm bảo tính so sánh và phân tích thống nhất.
• Áp dụng phân tích giá trị suy biến để xác định hệ số khuếch đại theo các hướng vectơ tín hiệu.
• Tính toán các chỉ số trên miền tần số như AM, PM, MS, MT để đánh giá tính ổn định và chất lượng điều khiển.
• Sử dụng ma trận RGA để đánh giá mức độ tương tác giữa các kênh và lựa chọn phương án tách kênh phù hợp.
• Thiết kế bộ điều khiển PID đa biến dựa trên các phương pháp tách kênh, bao gồm bộ điều khiển tách kênh động hoàn toàn, tách kênh tĩnh và bộ điều khiển SVD.

Timeline nghiên cứu kéo dài trong khoảng 2 năm, bao gồm giai đoạn thu thập dữ liệu, mô phỏng, phân tích và thiết kế bộ điều khiển, cùng với đánh giá kết quả qua các ví dụ thực tế.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của hướng vectơ tín hiệu đến hệ số khuếch đại: Qua phân tích một đối tượng 2 vào – 2 ra, hệ số khuếch đại thay đổi từ khoảng 1 đến hơn 26 lần tùy theo hướng vectơ tín hiệu đầu vào, cho thấy sự phụ thuộc lớn của hệ số khuếch đại vào hướng vectơ tín hiệu. Điều này làm tăng độ khó trong thiết kế bộ điều khiển PID đa biến.

2. Tính bền vững của hệ thống qua các chỉ số tần số: Hệ thống điều khiển tốt có giá trị MS trong khoảng từ 1,2 đến 2, thể hiện khả năng kháng nhiễu và tính ổn định cao. Độ dự trữ biên (AM) và độ dự trữ pha (PM) càng lớn thì hệ thống càng bền vững, trong khi MS và MT càng nhỏ càng tốt.

3. Ảnh hưởng của điểm không và điểm cực bên phải trục ảo: Đối tượng đa biến có điểm không và điểm cực gần nhau bên phải trục ảo làm tăng giá trị cực đại của hàm nhạy và hàm bù nhạy, giảm tính bền vững và chất lượng điều khiển. Ví dụ, một đối tượng có điểm cực tại s = 0.71 và điểm không tại s = 4 gây ra hiện tượng đáp ứng ngược và khó khăn trong thiết kế bộ điều khiển.

4. Mức độ tương tác giữa các kênh: Ma trận RGA cho thấy các kênh có tương tác mạnh khi số điều kiện cond(G) lớn, làm tăng độ phức tạp trong thiết kế bộ điều khiển. Các phần tử RGA gần 1 cho phép cặp đôi đầu vào – đầu ra dễ dàng hơn, trong khi các giá trị âm hoặc gần 0 gây khó khăn và có thể dẫn đến mất ổn định.

Thảo luận kết quả

Các kết quả trên cho thấy việc thiết kế bộ điều khiển PID cho hệ thống đa biến không thể áp dụng trực tiếp các phương pháp đơn biến do sự phụ thuộc phức tạp của hệ số khuếch đại vào hướng vectơ tín hiệu và mức độ tương tác giữa các kênh. Việc sử dụng phân tích giá trị suy biến giúp xác định các hướng vectơ tín hiệu quan trọng, từ đó thiết kế bộ điều khiển phù hợp hơn.

So sánh với các nghiên cứu trước đây, luận văn đã mở rộng phạm vi phân tích bằng cách kết hợp các chỉ số tần số như MS, MT cùng với ma trận RGA để đánh giá toàn diện hơn về tính bền vững và chất lượng điều khiển. Việc áp dụng bộ điều khiển tách kênh, đặc biệt là bộ điều khiển SVD, cho phép giảm thiểu tương tác giữa các kênh, nâng cao tính ổn định và khả năng kháng nhiễu.

Dữ liệu có thể được trình bày qua biểu đồ hàm nhạy và hàm bù nhạy trên miền tần số, biểu đồ ma trận RGA thể hiện mức độ tương tác giữa các kênh, cũng như bảng so sánh các chỉ số AM, PM, MS, MT giữa các phương pháp thiết kế bộ điều khiển khác nhau.

Đề xuất và khuyến nghị

1. Áp dụng chuẩn hóa tín hiệu đầu vào và đầu ra: Để đảm bảo tính nhất quán trong phân tích và thiết kế, các tín hiệu cần được chuẩn hóa theo biên độ và điểm làm việc, giúp so sánh và đánh giá hiệu quả bộ điều khiển chính xác hơn. Chủ thể thực hiện: kỹ sư điều khiển; Thời gian: ngay trong giai đoạn thiết kế.

2. Sử dụng phân tích giá trị suy biến (SVD) để đánh giá hệ số khuếch đại: Phương pháp này giúp xác định các hướng vectơ tín hiệu quan trọng, từ đó thiết kế bộ điều khiển phù hợp với đặc tính đa biến của hệ thống. Chủ thể thực hiện: nhóm nghiên cứu và phát triển; Thời gian: trong giai đoạn phân tích mô hình.

3. Thiết kế bộ điều khiển tách kênh dựa trên ma trận RGA: Lựa chọn cặp đôi đầu vào – đầu ra có giá trị RGA gần 1 hoặc lớn hơn 1 để giảm thiểu tương tác giữa các kênh, nâng cao tính ổn định và hiệu quả điều khiển. Chủ thể thực hiện: kỹ sư thiết kế hệ thống; Thời gian: trong giai đoạn thiết kế bộ điều khiển.

4. Ưu tiên sử dụng bộ điều khiển SVD tại tần số đặc trưng: Phương pháp này giúp tách kênh hoàn toàn tại một điểm tần số, giảm tương tác và tăng tính bền vững của hệ thống. Chủ thể thực hiện: nhóm nghiên cứu; Thời gian: trong giai đoạn tối ưu hóa bộ điều khiển.

5. Đánh giá và điều chỉnh các chỉ số tần số (AM, PM, MS, MT) trong quá trình vận hành: Theo dõi các chỉ số này giúp phát hiện sớm các vấn đề về ổn định và chất lượng điều khiển, từ đó có biện pháp điều chỉnh kịp thời. Chủ thể thực hiện: đội ngũ vận hành; Thời gian: liên tục trong quá trình vận hành.

Đối tượng nên tham khảo luận văn

1. Kỹ sư và chuyên gia điều khiển tự động: Luận văn cung cấp kiến thức chuyên sâu về thiết kế bộ điều khiển PID đa biến, giúp họ nâng cao hiệu quả thiết kế và vận hành hệ thống điều khiển công nghiệp.

2. Nhà nghiên cứu và sinh viên ngành điều khiển tự động: Tài liệu là nguồn tham khảo quý giá về lý thuyết và phương pháp phân tích hệ thống đa biến, hỗ trợ nghiên cứu và học tập chuyên sâu.

3. Các nhà quản lý dự án công nghiệp: Hiểu biết về các phương pháp thiết kế bộ điều khiển đa biến giúp họ đánh giá và lựa chọn giải pháp công nghệ phù hợp, tối ưu hóa chi phí và hiệu quả vận hành.

4. Nhà phát triển phần mềm điều khiển và mô phỏng: Luận văn cung cấp cơ sở lý thuyết và thuật toán để phát triển các công cụ mô phỏng, phân tích và thiết kế bộ điều khiển PID đa biến.

Câu hỏi thường gặp

1. Bộ điều khiển PID đa biến khác gì so với PID đơn biến?
   Bộ điều khiển PID đa biến xử lý nhiều tín hiệu đầu vào và đầu ra đồng thời, phải tính đến tương tác giữa các kênh, trong khi PID đơn biến chỉ điều khiển một kênh riêng lẻ. Điều này làm tăng độ phức tạp trong thiết kế và chỉnh định.

2. Tại sao phải chuẩn hóa tín hiệu trong hệ thống đa biến?
   Chuẩn hóa giúp các tín hiệu có cùng đơn vị và biên độ chuẩn, thuận tiện cho việc so sánh, phân tích và thiết kế bộ điều khiển, tránh sai lệch do khác biệt về bản chất vật lý và độ lớn của các đại lượng.

3. Phân tích giá trị suy biến (SVD) giúp gì trong thiết kế bộ điều khiển?
   SVD xác định hệ số khuếch đại tối đa và tối thiểu theo các hướng vectơ tín hiệu, giúp đánh giá mức độ nhạy cảm và tương tác giữa các kênh, từ đó thiết kế bộ điều khiển phù hợp và bền vững hơn.

4. Ma trận RGA có vai trò gì trong lựa chọn cặp đôi đầu vào – đầu ra?
   RGA đánh giá mức độ tương tác giữa các kênh, giúp lựa chọn các cặp đầu vào – đầu ra có ảnh hưởng trực tiếp và ít bị tác động bởi các kênh khác, từ đó giảm thiểu tương tác và tăng tính ổn định của hệ thống.

5. Bộ điều khiển tách kênh SVD có ưu điểm gì?
   Bộ điều khiển SVD tách kênh hoàn toàn tại một tần số đặc trưng, giảm tương tác giữa các kênh, nâng cao tính ổn định và khả năng kháng nhiễu, phù hợp với các hệ thống đa biến phức tạp.

Kết luận

• Luận văn đã phát triển và áp dụng thành công các phương pháp phân tích và thiết kế bộ điều khiển PID cho hệ thống đa biến, đặc biệt là sử dụng mô hình ma trận truyền đạt và phân tích giá trị suy biến.
• Các chỉ số tần số như độ dự trữ biên, độ dự trữ pha, giới hạn trên hàm nhạy và hàm bù nhạy được sử dụng hiệu quả để đánh giá tính bền vững và chất lượng điều khiển.
• Bộ điều khiển tách kênh, đặc biệt là bộ điều khiển SVD, được chứng minh là giải pháp hiệu quả để giảm thiểu tương tác giữa các kênh và nâng cao hiệu quả điều khiển.
• Nghiên cứu cung cấp cơ sở lý thuyết và thực tiễn cho việc thiết kế bộ điều khiển PID đa biến trong công nghiệp chế biến hiện đại.
• Các bước tiếp theo bao gồm mở rộng nghiên cứu sang các hệ thống phi tuyến và gián đoạn, cũng như phát triển công cụ phần mềm hỗ trợ thiết kế và đánh giá bộ điều khiển đa biến.

Các nhà nghiên cứu và kỹ sư điều khiển được khuyến khích áp dụng các phương pháp và công cụ trong luận văn để nâng cao hiệu quả và tính ổn định của hệ thống điều khiển đa biến trong thực tế.

Trích đoạn nội dung tài liệu

Mở đầu Cho đến đầu thế kỷ 21 này, các dây chuyền công nghệ chế biến đã được hoàn thiện rất nhiều, và do đó cũng rất phức tạp, yêu cầu khống chế chặt chẽ nhiều yếu tố công nghệ như nhiệt độ, áp suất, lưu lượng,… để đảm bảo khả năng làm việc an toàn, hiệu quả. Các hệ thống điều khiển quá trình cũng ngày càng phát triển nhưng phần lớn vẫn được xây dựng dựa trên cơ sở các bộ điều khiển đơn giản như rơ le, PID,… Vì vậy, bên cạnh việc phát triển những cấu trúc điều khiển cao cấp dựa trên nền tảng phần cứng mạnh, các phương pháp thiết kế, chỉnh định các bộ điều khiển đơn giản dựa trên thiết bị phần cứng chi phí thấp, làm việc ổn định cũng liên tục được đề xuất. Vấn đề đặt ra khi thiết kế là phải làm sao để những bộ điều khiển này, vốn được xây dựng cho các vòng điều khiển đơn biến, thích ứng được với những hệ thống đa biến trong công nghiệp hiện đại. Bộ điều khiển PID là một ví dụ tiêu biểu.

Với ưu điểm đơn giản, dễ chỉnh định, làm việc ổn định và lịch sử thành công hơn 60 năm, bộ PID là một giải pháp phổ biến cho các hệ thống điều khiển quá trình. Tuy nhiên nếu so với hàng trăm phương pháp chỉnh định bộ PID đơn biến thì số phương pháp chỉnh định bộ PID đa biến đã được đề xuất ít hơn rất nhiều. Tài liệu tiếng Việt về vấn đề này và về thiết kế bộ điều khiển đa biến nói chung lại càng ít hơn. Ngoài ra, hệ thống điều khiển thu được từ mỗi phương pháp thiết kế thường chỉ được đánh giá qua các ví dụ minh hoạ bằng các chỉ số trên miền thời gian vốn không phản ánh đầy đủ bản chất hệ kín một cách tổng quát.

Để phần nào khắc phục những vấn đề trên, luận văn này được hoàn thành nhằm giới thiệu một số phương pháp thiết kế, chỉnh định bộ PID cho đối tượng đa biến cùng với một số công cụ phân tích, đánh giá hệ thống trước và sau khi thiết kế bộ điều khiển. Từ đó làm cơ sở 6 cho việc lựa chọn các phương pháp thiết kế phù hợp trong ứng dụng thực tế cũng như các hướng nghiên cứu về mặt lý thuyết sau này. Nội dung của luận văn được trình bày trong ba chương chính như sau: Chương 2: Giới thiệu một số vấn đề tiêu biểu trong phân tích hệ thống đa biến, khả năng điều khiển hệ thống qua việc phân tích biên độ và hướng các vectơ tín hiệu, điểm không, điểm cực của hệ thống và tương tác giữa các kênh. Mục đích của chương này là cung cấp các công cụ để đánh giá hệ thống khi chưa có bộ điều khiển (đánh giá độ khó của bài toán điều khiển) và khi đã có bộ điều khiển (đánh giá kết quả giải bài toán điều khiển) Chương 3: Trình bày phương pháp thiết kế bộ điều khiển tách kênh.

Giới thiệu, phân tích ưu nhược điểm một số phương pháp thiết kế bộ điều khiển PID cho đối tượng đa biến bao gồm các phương pháp đã được áp dụng thành công trong thực tế và các phương pháp mới được đề xuất gần đây. Chương 4: Phân tích và thiết kế bộ điều khiển PID đa biến cho mô hình đối tượng tháp chưng luyện. Mục đích của chương này là minh họa các phương pháp phân tích hệ thống và thiết kế bộ điều khiển đã trình bày trong hai chương trước đồng thời đánh giá kết quả thu được từ các phương pháp khác nhau qua đó thấy được ưu nhược điểm và phạm vi áp dụng của từng phương pháp. Chương cuối cùng kết luận về kết quả thu được của luận văn và hướng phát triển tiếp theo.

Mặc dù gặp nhiều khó khăn về thời gian và điều kiện làm việc nhưng luận văn này vẫn được hoàn thành nhờ sự chỉ bảo, giúp đỡ tận tình của các thầy cô trong bộ môn Điều khiển tự động suốt hai năm qua, đặc biệt là PGS. Em xin chân thành cảm ơn các thầy cô. Phân tích hệ thống điều khiển đa biến 2. Sơ đồ hệ thống và chuẩn hoá tín hiệu Trong các ứng dụng thực tế, do tính chất của đối tượng điều khiển, thiết bị đo lường, chấp hành và yêu cầu công nghệ nên hệ thống điều khiển đa biến có nhiều cấu trúc khác nhau: truyền thẳng, phản hồi, tầng, bù nhiễu trực tiếp,… Những hệ thống lớn thường là sự kết hợp khá phức tạp các cấu trúc cơ bản này.

Trong đó cấu trúc phản hồi là yếu tố hầu như không thể thiếu do có khả năng không chế đủ chính xác đầu ra khi hệ thống có sai lệch mô hình và chịu tác động của nhiễu không đo được. Vì vậy, để đảm bảo khả năng áp dụng rộng rãi, các nội dung tiếp theo sẽ tập trung vào cấu trúc hệ thống điều khiển phản hồi một bậc tự do như trong sơ đồ sau: Hình 2-1: Sơ đồ hệ thống điều khiển phản hồi một bậc tự do Với các vectơ tín hiệu: 8 r : Tín hiệu chủ đạo/giá trị đặt y : Tín hiệu đầu ra ym : Giá trị đo tín hiệu đầu ra u : Tín hiệu điều khiển n : Nhiễu đo d : Nhiễu tải Lý thuyết điều khiển tự động thường sử dụng công cụ toán học để phân tích hệ thống, trong đó các tín hiệu vào/ra được coi là các hàm số toán học thuần tuý, ít quan tâm đến bản chất vật lý. Thực tế thì mỗi tín hiệu đều truyền tải một đại lượng vật lý nào đó như nhiệt độ, áp suất,… Với hệ thống đa biến các đại lượng này rất đa dạng, khác nhau về bản chất vật lý hay độ lớn. Điều này đôi khi gây khó khăn khi áp dụng các kết quả lý thuyết vào thực tiễn cũng như chuyển một vấn đề thực tế sang ngôn ngữ lý thuyết.

Để đơn giản hoá việc phân tích cũng như thiết kế, các tín hiệu trong hệ thống cần được chuẩn hoá về các đại lượng không thứ nguyên với biên độ thuận tiện cho việc so sánh đánh giá. Trong khuôn khổ luận văn này, hệ thống được phân tích đánh giá dựa trên mô hình tuyến tính hoá tại điểm làm việc. Do đó, để thuận tiện cho việc phân tích, các tín hiệu trong hệ thống được chuẩn hoá sao cho độ lớn không vượt quá 1 và bằng 0 tại điểm làm việc: Các tín hiệu trong hệ thống điều khiển phản hồi bao gồm: – Giá trị đặt: r̂ – Tín hiệu điều khiển: û – Tín hiệu đầu ra: ŷ – Nhiễu: d̂ – Sai lệch: ê 9 Tương ứng ký hiệu giá trị tại điểm làm việc và độ biến thiên cực đại của các tín hiệu này là: r0 , u0, y0, d0 , e0 và rmax, umax, ymax , dmax, emax (đối với sai lệch, độ biến thiên cực đại cho phép phụ thuộc yêu cầu điều khiển). Định nghĩa các ma trận tỷ lệ xích Du, D d, D e là các ma trận đường chéo với các thành phần trên đường chéo tương ứng bằng các thành phần của các vectơ umax, d max, emax.

Tín hiệu điều khiển và nhiễu được chuẩn hoá theo công thức: u = Du−1 ( uˆ − u0 ) (2.2) Với các ma trận tỷ lệ xích Du và Dd chọn như trên ta có giới hạn: u ∞ ≤1 (2.4) Giá trị đặt, đầu ra và sai lệch có cùng thứ nguyên nên cần chọn cùng một tỷ lệ xích cho cả ba đại lượng chuẩn hoá. Trong ba đại lượng này, sai lệch ê thể hiện chất lượng điều khiển nên ta chọn ma trận tỷ lệ xích là De : r = De−1 ( rˆ − r0 ) (2.7) Với tỷ lệ xích này ta có giới hạn: e ∞ ≤1 (2.8) Do ba đại lượng cùng sử dụng một tỷ lệ xích nên không thể giới hạn biên độ giá trị đặt và đại lượng đầu ra sau khi chuẩn hoá nhỏ hơn 1 như đối với các trường hợp trên. Như vậy một trong những yêu cầu của bài toán điều khiển sẽ là đảm bảo giới hạn (2.8) trong điều kiện có các giới hạn (2. Giả sử sau khi đã chuẩn hoá thu được mô hình đối tượng điều khiển như sau: 10 y = Gu + Gd d và e=r–y (2.9) Một cách trực quan có thể thấy ngay yêu cầu trên không thể thoả mãn nếu Gd quá lớn so với G.

Khi đó biên độ cho phép của tín hiệu không đủ lớn để đảm bảo khả năng kháng nhiễu. Ta sẽ phân tích vấn đề này kỹ hơn khi nói về biên độ và hệ số khuếch đại trong điều khiển hệ đa biến. Lựa chọn mô hình Có rất nhiều loại mô hình khác nhau để biểu diễn cùng một hệ thống: mô hình có tham số hoặc mô hình không tham số, mô hình tuyến tính hoặc phi tuyến, liên tục hoặc gián đoạn,… Trong một hệ thống điều khiển hiện đại vừa có những khâu mang bản chất liên tục như đối tượng điều khiển, vừa có những khâu mang bản chất gián đoạn như bộ điều khiển xây dựng trên nền vi xử lý. Vì vậy việc xem hệ thống là liên tục hay gián đoạn tuỳ thuộc quan điểm của người phân tích.

Đối với những hệ thống có động học rất nhanh, hằng số thời gian của đối tượng gần với chu kỳ trích mẫu như các hệ truyền động thì việc gián đoạn hoá tín hiệu có ảnh hưởng rất lớn đến tính chất của toàn hệ. Khi đó những hệ thống này nên được biểu diễn bằng mô hình gián đoạn. Trong phạm vi luận văn này chủ yếu đề cập đến các quá trình trong công nghiệp chế biến với động học chậm hơn rất nhiều, việc xấp xỉ bộ điều khiển liên tục bằng các thiết bị gián đoạn là biện pháp thông dụng. Hai loại mô hình tuyến tính liên tục thường được sử dụng để biểu diễn hệ đa biến là mô hình không gian trạng thái và mô hình ma trận truyền đạt.

Trong mô hình không gian trạng thái, đối tượng tuyến tính được biểu diễn bằng hệ phương trình vi phân tuyến tính bậc nhất, tham số mô hình là các ma trận số thực. Các công cụ toán học sử dụng với mô hình này chủ yếu là đại số tuyến tính tương đối đơn giản. Hơn nữa do cấu trúc mô hình của hệ đa biến giống như của hệ đơn biến nên việc mở rộng các kết quả của hệ đơn biến khá 11 dễ dàng. Nhược điểm chính của loại mô hình này là kích thước các ma trận khá cồng kềnh, đặc biệt với những đối tượng có động học bậc cao thì số lượng biến trạng thái sẽ rất lớn.

Điều này không những dẫn đến khối lượng tính toán lớn mà còn gây khó khăn khi kiểm soát sai số tính toán.
