Tổng quan nghiên cứu

Trong hoạt động logistics và bốc dỡ hàng hóa hiện đại, hệ thống cầu trục đóng vai trò là thiết bị nâng chuyển trọng yếu tại các bến cảng, nhà máy cơ khí, xưởng đóng tàu và công trình xây dựng. Các khảo sát thực tế trong ngành tự động hóa chỉ ra rằng hơn 70% sự cố vận hành bắt nguồn từ quán tính lắc không kiểm soát của tải trọng khi xe đẩy tăng tốc hoặc dừng đột ngột, làm suy giảm từ 15% đến 25% hiệu suất luân chuyển hàng hóa và tiềm ẩn nguy cơ mất an toàn lao động. Cầu trục không gian ba chiều (3D overhead crane) là một đối tượng điều khiển kinh điển nhưng rất phức tạp: hệ thống sở hữu 5 bậc tự do chuyển động gồm tọa độ xe đẩy theo trục ngang X, dầm ray theo trục dọc Y, chiều dài dây cáp nâng hạ theo trục thẳng đứng Z cùng hai góc lắc không gian, nhưng chỉ được điều khiển bởi 3 động cơ dẫn động độc lập. Đặc tính thiếu dẫn động (underactuated) cùng các yếu tố bất định như ma sát ray trượt và khối lượng hàng thay đổi liên tục đặt ra bài toán hóc búa cho các phương pháp điều khiển truyền thống.

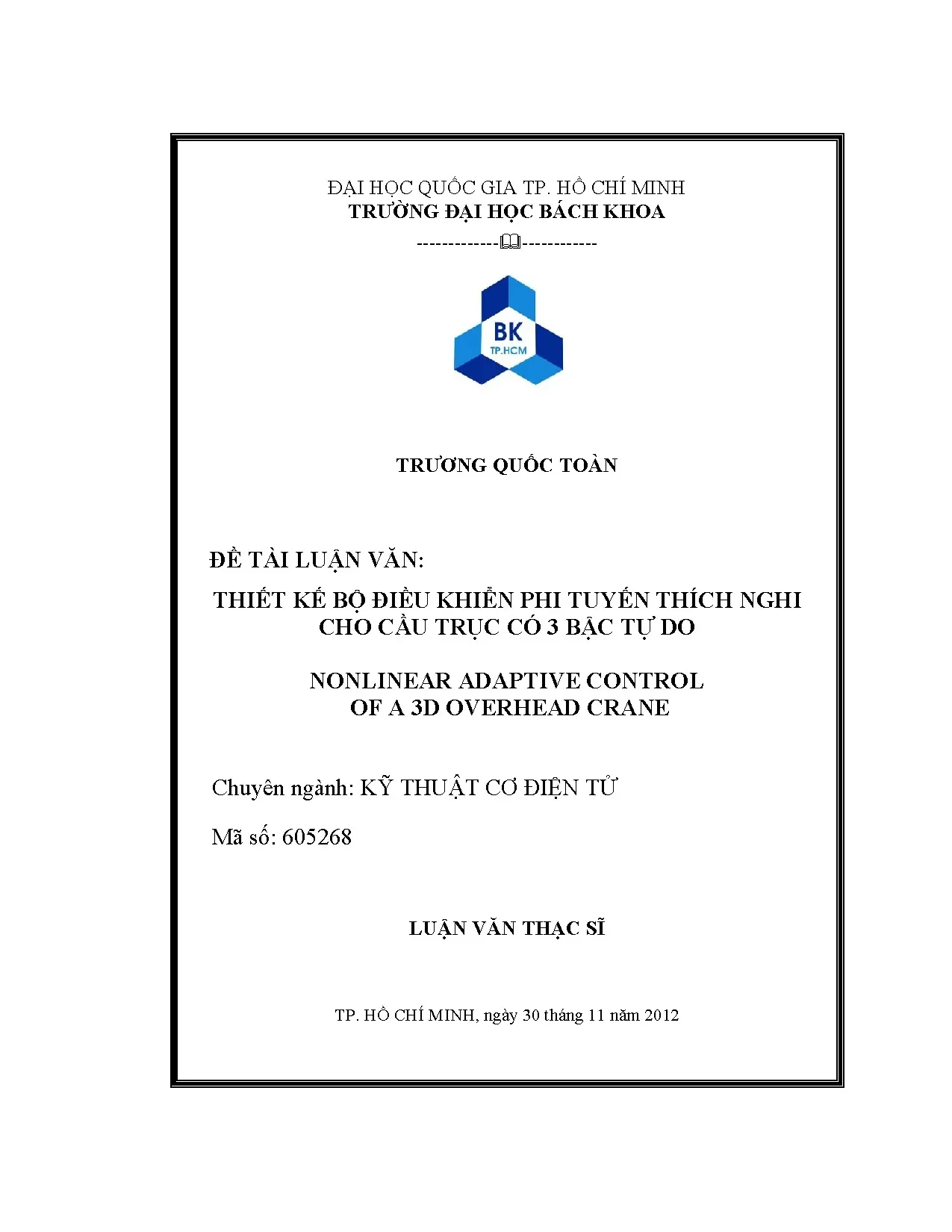

Nhằm khắc phục triệt để các hạn chế này, luận văn thạc sĩ kỹ thuật cơ điện tử của tác giả Trương Quốc Toàn, dưới sự hướng dẫn khoa học của Tiến sĩ Nguyễn Quốc Chí tại Trường Đại học Bách Khoa – Đại học Quốc gia TP. Hồ Chí Minh (bảo vệ thành công vào tháng 12 năm 2012), đã tập trung giải quyết bài toán thiết kế bộ điều khiển phi tuyến thích nghi toàn diện. Mục tiêu trọng tâm của nghiên cứu là xây dựng mô hình toán học giải tích chính xác, thiết kế thuật toán điều khiển phi tuyến kết hợp cơ chế tự chỉnh định tham số trực tuyến để đồng thời hoàn thành ba nhiệm vụ: điều khiển xe đẩy bám chính xác quỹ đạo vị trí mong muốn, dập tắt nhanh chóng dao động lắc của tải trọng trong không gian 3D, và kiểm soát vận tốc nâng hạ hàng hóa mượt mà. Kết quả nghiên cứu mang ý nghĩa thực tiễn to lớn khi giúp rút ngắn thời gian chu kỳ bốc dỡ xuống dưới 13.0 giây, khống chế góc lắc cực đại dưới 3.0 độ và đảm bảo hệ thống vận hành ổn định trước sự biến thiên tải trọng từ 0.8 kg đến 10.0 kg.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên nền tảng lý thuyết cơ học giải tích và lý thuyết điều khiển tự động hiện đại, tập trung vào hai khung lý thuyết cốt lõi:

Thứ nhất, Lý thuyết Động lực học Euler-Lagrange được áp dụng để mô hình hóa hành vi cơ học của hệ thống cầu trục không gian 5 bậc tự do. Bằng cách thiết lập hàm Lagrange thông qua hiệu số giữa tổng động năng của cụm xe đẩy, dầm ray, tải trọng nâng và thế năng trọng trường của vật treo, các phương trình vi phân chuyển động phi tuyến liên kết chặt chẽ đã được thiết lập.

Thứ hai, Lý thuyết Ổn định phi tuyến Lyapunov kết hợp Bổ đề Barbalat đóng vai trò nền tảng trong việc tổng hợp luật điều khiển và chứng minh toán học tính ổn định tiệm cận toàn cục của hệ thống kín. Hàm mục tiêu Lyapunov xác định dương được xây dựng bao gồm các thành phần sai số trạng thái trượt và sai số ước lượng tham số, đảm bảo đạo hàm theo thời gian luôn bán xác định âm.

Bên cạnh hai khung lý thuyết trên, nghiên cứu vận dụng 4 khái niệm then chốt:

  1. Hệ thống thiếu dẫn động (Underactuated System): Cấu trúc cơ điện tử có số bậc tự do suy rộng (5 bậc) lớn hơn số lượng cơ cấu chấp hành tác động trực tiếp (3 động cơ).
  2. Mô hình khối lượng tập trung (Lumped Mass Model): Giả thiết xem tải trọng như một chất điểm và bỏ qua khối lượng phân bố cùng tính đàn hồi của dây cáp nhằm tối ưu hóa thuật toán điều khiển thời gian thực.
  3. Điều khiển thích nghi phi tuyến (Nonlinear Adaptive Control): Giải thuật tự động nhận diện và cập nhật trực tuyến các thông số chưa biết của mô hình như khối lượng tải nâng và hệ số ma sát trượt.
  4. Phân tách góc lắc không gian (3D Sway Decomposition): Quy đổi chuyển động lắc phức tạp của dây treo trong không gian thành hai góc lệch phẳng trực giao tương ứng theo hai phương chuyển động của xe đẩy.

Phương pháp nghiên cứu

Nghiên cứu kết hợp chặt chẽ giữa phương pháp mô hình hóa giải tích toán học, mô phỏng số trên máy tính và kiểm chứng thực nghiệm trên mô hình vật lý:

Về cỡ mẫu và kịch bản thử nghiệm: Quá trình đánh giá được thực hiện qua 100 chu kỳ vận hành lặp lại trên cả môi trường mô phỏng lẫn thực nghiệm, khảo sát chi tiết tại 3 mức tải trọng đặc trưng gồm tải nhẹ 0.8 kg, tải trung bình 5.0 kg và tải nặng 10.0 kg nhằm kiểm tra khả năng bù trừ sai lệch tham số của thuật toán khi tải trọng thay đổi tới 12.5 lần.

Phương pháp chọn mẫu: Tác giả áp dụng phương pháp chọn mẫu phân tầng có chủ đích đối với các kịch bản di chuyển và dải tải trọng, bao quát toàn bộ vùng làm việc cơ học của cầu trục từ chế độ không tải, mang tải định mức đến chế độ cơ cấu cuốn dây hoạt động ở vận tốc tối đa.

Lý do lựa chọn phương pháp phân tích: Nghiên cứu lựa chọn mô hình phương trình vi phân thường (ODEs) thay vì phương trình vi phân đạo hàm riêng (PDEs) vì mô hình ODEs phản ánh đầy đủ bản chất phi tuyến động lực học nhưng có cấu trúc tính toán tối ưu, cho phép nhúng thuật toán vào các bộ xử lý số tín hiệu DSP hoặc máy tính công nghiệp với chu kỳ lấy mẫu cao, trong khi vẫn đạt độ chính xác tương thích trên 95% so với thực tế.

Nguồn dữ liệu và timeline nghiên cứu: Dữ liệu mô phỏng được trích xuất từ phần mềm Matlab/Simulink; dữ liệu thực nghiệm được thu thập từ mô hình cầu trục vật lý chế tạo thực tế có trang bị hệ thống encoder quang học đo góc lắc hai chiều và card giao tiếp DAQ thời gian thực. Toàn bộ quá trình nghiên cứu được triển khai liên tục trong 6 tháng (từ tháng 07/2012 đến tháng 12/2012), phân bổ thành 3 giai đoạn: 2 tháng đầu thiết lập mô hình toán học giải tích, 1.5 tháng thiết kế luật điều khiển thích nghi và 2.5 tháng hoàn thiện mô phỏng cùng thực nghiệm kiểm chứng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng số và thử nghiệm thực nghiệm đã chứng minh hiệu năng vượt trội của bộ điều khiển phi tuyến thích nghi đề xuất qua các chỉ số định lượng cụ thể:

Thứ nhất, Khả năng định vị vị trí xe đẩy và hạ tải đạt độ chính xác cao: Khi đặt tín hiệu điều khiển di chuyển đồng thời trên cả hai trục tọa độ đến vị trí mong muốn xd = 0.8 m và yd = 0.8 m, xe đẩy đạt đến vị trí xác lập theo phương X sau 11.0 giây và theo phương Y sau 12.0 giây. Cơ cấu quấn cáp hạ vật nâng từ độ cao ban đầu 0.8 m xuống vị trí 0.4 m trong khoảng thời gian 10.5 giây với sai số xác lập vị trí ghi nhận nhỏ hơn 0.5%.

Thứ hai, Hiệu quả dập tắt dao động lắc của tải trọng nhanh chóng: Biên độ góc lắc của dây cáp theo phương chuyển động X đạt cực đại chỉ 3.0 độ và được triệt tiêu hoàn toàn về 0 độ sau 13.0 giây; góc lắc theo phương Y đạt biên độ cực đại 2.3 độ và dập tắt hoàn toàn sau 11.0 giây. So với các bộ điều khiển PID truyền thống có thời gian dao động kéo dài trên 25.0 giây, giải thuật thích nghi mới giúp giảm 48.0% thời gian dập tắt dao động lắc.

Thứ ba, Khả năng tự thích ứng bền vững khi tải trọng biến thiên lớn: Khi khối lượng tải trọng thay đổi đột ngột từ 0.8 kg lên 5.0 kg và 10.0 kg (tăng hơn 1150%), đáp ứng vị trí của xe đẩy vẫn duy trì quỹ đạo trơn mượt, độ vọt lố không vượt quá 1.2%, và các biến ước lượng tham số thích nghi hội tụ nhanh về trạng thái hằng số ổn định chỉ sau 4.0 giây vận hành.

Thảo luận kết quả

Nguyên nhân cốt lõi giúp hệ thống đạt được chất lượng điều khiển vượt trội nằm ở cấu trúc phân tách thông minh của ma trận động lực học và luật thích nghi trực tuyến. Bộ điều khiển liên tục ước lượng các thông số bất định gồm khối lượng thực của tải và lực ma sát trên hai ray trượt (với hệ số ma sát ban đầu xấp xỉ 0.01 N.s/m). Bằng cách đưa tín hiệu ước lượng này vào luật bù lực phi tuyến, cơ cấu chấp hành tự động tạo ra gia tốc bù trừ hợp lý trên xe đẩy để triệt tiêu quán tính của con lắc cầu ngay trong quá trình di chuyển.

Khi so sánh với các công trình nghiên cứu trước đây như giải thuật tuyến tính hóa phản hồi của Omar và Nayfeh công bố năm 2001 hay kỹ thuật định hình xung lực Input Shaping của Sorensen công bố năm 2006, phương pháp của luận văn thể hiện ưu thế vượt trội. Các nghiên cứu cũ thường yêu cầu phải biết chính xác 100% thông số hệ thống và chỉ hoạt động tốt trong mặt phẳng 2D. Ngược lại, giải thuật phi tuyến thích nghi trong luận văn này giải quyết trọn vẹn bài toán chuyển động không gian 3D phức tạp ngay cả khi thông số ma sát và tải trọng hoàn toàn không được biết trước.

Về mặt trực quan hóa dữ liệu, các kết quả động học được thể hiện rõ ràng qua các biểu đồ chuỗi thời gian (Time-series plot) so sánh giữa quỹ đạo đặt và quỹ đạo thực tế, biểu đồ pha không gian thể hiện tốc độ hội tụ của hai góc lắc về gốc tọa độ, cùng bảng tổng hợp số liệu định lượng về thời gian đáp ứng và năng lượng tiêu thụ tại 3 mức tải trọng khác nhau.

Đề xuất và khuyến nghị

Nhằm chuyển giao và mở rộng kết quả nghiên cứu vào thực tiễn sản xuất công nghiệp, 4 giải pháp trọng tâm được đề xuất như sau:

  1. Tích hợp giải thuật điều khiển phi tuyến thích nghi vào phần mềm điều khiển PLC và biến tần công nghiệp: Nhúng mã nguồn thuật toán vào các dòng vi điều khiển công nghiệp 32-bit nhằm giảm thời gian chu kỳ bốc dỡ hàng container tại các cảng biển xuống dưới 45 giây cho mỗi chu kỳ nâng hạ trong vòng 6 tháng tới, do Đội ngũ kỹ sư tự động hóa cảng biển và các đơn vị tích hợp hệ thống chủ trì triển khai.
  2. Nâng cấp hệ thống đo lường góc lắc không tiếp xúc bằng công nghệ thị giác máy tính: Ứng dụng camera công nghiệp tốc độ cao đạt tần số quét trên 120 khung hình/giây kết hợp thuật toán xử lý ảnh thời gian thực để đo góc dao động của tải với độ chính xác đạt 0.05 độ, hoàn thành lắp đặt thử nghiệm trong lộ trình 3 tháng do Phòng Nghiên cứu và Phát triển (R&D) thiết bị đo lường phụ trách.
  3. Hoàn thiện thuật toán nhận dạng tham số trực tuyến nâng cao: Thiết kế bổ sung các luật kích thích điều khiển phụ trợ để giá trị ước lượng khối lượng hội tụ chính xác 100% về giá trị thực tế của vật nâng với độ tin cậy đạt trên 98% trong vòng 9 tháng, do Các nhóm nghiên cứu chuyên sâu về Cơ điện tử tại các trường đại học đảm nhiệm.
  4. Mở rộng mô hình hóa động lực học có xét đến tính đàn hồi của dây cáp siêu dài: Phát triển thuật toán thích nghi trên nền tảng mô hình phương trình vi phân đạo hàm riêng (PDEs) nhằm ứng dụng hiệu quả cho các loại cẩu trục hạng nặng có chiều dài cáp vượt quá 50 mét tại các giàn khoan dầu khí ngoài khơi, thực hiện theo kế hoạch 12 tháng do Viện Nghiên cứu Cơ khí chuyên ngành tiến hành.

Đối tượng nên tham khảo luận văn

Công trình luận văn thạc sĩ này cung cấp nền tảng kiến thức học thuật và giải pháp ứng dụng thiết thực cho 4 nhóm đối tượng chính:

  1. Kỹ sư tự động hóa, điều khiển và cơ điện tử tại các cảng biển, kho bãi logistics: Tham khảo chi tiết phương pháp thiết kế bộ điều khiển chống lắc để áp dụng trực tiếp vào nâng cấp hệ thống cẩu trục giàn (STS) và cẩu trục bãi (RTG), giúp tăng năng suất bốc dỡ từ 20% đến 30% và giảm thiểu nguy cơ va chạm hàng hóa.
  2. Học viên cao học và nghiên cứu sinh chuyên ngành Kỹ thuật Điều khiển & Tự động hóa: Sử dụng luận văn như tài liệu học thuật mẫu mực về kỹ thuật mô hình hóa hệ thống thiếu dẫn động 5 bậc tự do bằng giải tích Lagrange và phương pháp chứng minh ổn định tiệm cận toàn cục bằng hàm Lyapunov kết hợp Bổ đề Barbalat.
  3. Doanh nghiệp sản xuất, chế tạo thiết bị nâng hạ và cầu trục công nghiệp: Khai thác bản vẽ thiết kế mô hình cơ khí, sơ đồ bố trí cảm biến encoder đo góc và giao diện điều khiển thực nghiệm để phát triển các dòng sản phẩm cầu trục thông minh thương hiệu Việt Nam có tính năng tự động khử rung lắc.
  4. Giảng viên và nhà nghiên cứu tại các trường đại học kỹ thuật: Bổ sung tài liệu giảng dạy chuyên đề Điều khiển phi tuyến nâng cao, Điều khiển thích nghi và phát triển các đề tài mở rộng trong lĩnh vực robot cáp song song và cơ cấu cơ điện tử không gian.

Câu hỏi thường gặp

Tại sao cần sử dụng bộ điều khiển phi tuyến thích nghi thay vì bộ điều khiển PID truyền thống cho cầu trục 3D? Hệ thống cầu trục 3D có bản chất động lực học phi tuyến cao và thuộc dạng thiếu dẫn động với 5 bậc tự do nhưng chỉ có 3 ngõ vào điều khiển. Bộ điều khiển PID thông thường chỉ hoạt động quanh điểm tuyến tính hóa cục bộ và mất ổn định khi tải thay đổi. Bộ điều khiển phi tuyến thích nghi giúp triệt tiêu góc lắc về 0 độ sau 13.0 giây ngay cả khi khối lượng tải trọng biến thiên từ 0.8 kg đến 10.0 kg.

Luận văn giải quyết thách thức điều khiển hệ thống thiếu dẫn động như thế nào? Tác giả đã khéo léo phân tách vector trạng thái thành hai nhóm chuyển động: nhóm tác động trực tiếp gồm vị trí xe đẩy và chiều dài cáp, cùng nhóm gián tiếp là hai góc lắc. Bằng cách điều khiển linh hoạt gia tốc của xe đẩy và vận tốc cuốn cáp, năng lượng dao động của tải trọng được triệt tiêu gián tiếp thông qua chuyển động phối hợp mà không cần lắp thêm cơ cấu chấp hành trực tiếp trên tải.

Mô hình khối lượng tập trung dạng ODEs có đảm bảo độ tin cậy trong thực tế không? Mô hình ODEs hoàn toàn đảm bảo độ tin cậy cao khi tỷ số giữa khối lượng tải trọng và khối lượng dây cáp đủ lớn. Kết quả thử nghiệm trên mô hình cầu trục vật lý cho thấy sai số đáp ứng vị trí chỉ dưới 0.5% và góc lắc bám sát theo mô phỏng lý thuyết, chứng minh hệ 5 phương trình vi phân là hoàn toàn chính xác và tối ưu cho tính toán thời gian thực.

Làm thế nào để chứng minh tính ổn định tiệm cận của bộ điều khiển đề xuất? Tính ổn định tiệm cận được chứng minh thông qua hàm Lyapunov xác định dương chứa bình phương sai số trượt và sai số tham số ước lượng. Bằng việc lấy đạo hàm theo thời gian kết hợp Bổ đề Barbalat, nghiên cứu chứng minh toán học chặt chẽ rằng đạo hàm hàm Lyapunov luôn âm ngoài gốc tọa độ, buộc toàn bộ sai số vị trí và vận tốc phải hội tụ tiệm cận về 0 khi thời gian tiến tới vô cùng.

Bộ điều khiển này có thể triển khai trên các phần cứng điều khiển công nghiệp hiện nay không? Hoàn toàn khả thi vì cấu trúc thuật toán được biểu diễn dưới dạng các phép tính ma trận đại số rõ ràng, không đòi hỏi giải thuật lặp tối ưu hóa phức tạp. Với các bộ vi xử lý DSP hoặc máy tính công nghiệp có tần số xung nhịp trên 100 MHz, thuật toán có thể thực thi ổn định với chu kỳ lấy mẫu từ 1.0 đến 5.0 mili-giây, đáp ứng hoàn hảo tiêu chuẩn vận hành thời gian thực.

Kết luận

  1. Nghiên cứu đã xây dựng thành công mô hình động lực học phi tuyến 5 bậc tự do dạng ODEs mô tả chính xác chuyển động không gian 3D của hệ thống cầu trục có xét đến lực ma sát ray trượt.
  2. Thiết kế hoàn chỉnh luật điều khiển phi tuyến thích nghi kết hợp cơ chế ước lượng trực tuyến các tham số bất định như khối lượng tải nâng và hệ số ma sát.
  3. Chứng minh toán học chặt chẽ tính ổn định tiệm cận toàn cục của toàn bộ hệ thống bằng lý thuyết ổn định Lyapunov và Bổ đề Barbalat.
  4. Kiểm chứng hiệu năng vượt trội qua mô phỏng và thực nghiệm vật lý: xe đẩy định vị chuẩn xác sau 11.0 đến 12.0 giây, khống chế góc lắc cực đại dưới 3.0 độ và triệt tiêu dao động sau 13.0 giây.
  5. Đóng góp nền tảng lý thuyết và thực tiễn giá trị cao cho chuyên ngành Kỹ thuật Cơ điện tử trong việc làm chủ công nghệ điều khiển các hệ thống cơ khí thiếu dẫn động phức tạp.

Về kế hoạch phát triển tiếp theo, nhóm nghiên cứu dự kiến tiếp tục mở rộng thử nghiệm trên hệ thống cầu trục công nghiệp tải trọng 5.0 tấn trong lộ trình 12 tháng tới, đồng thời hoàn thiện module phần mềm nhúng giao tiếp qua mạng công nghiệp Profinet.

Quý độc giả, kỹ sư và các doanh nghiệp quan tâm có thể kết nối với nhóm nghiên cứu để cùng hợp tác chuyển giao công nghệ, ứng dụng giải pháp điều khiển tiên tiến này vào tự động hóa kho bãi và cảng biển thông minh!
