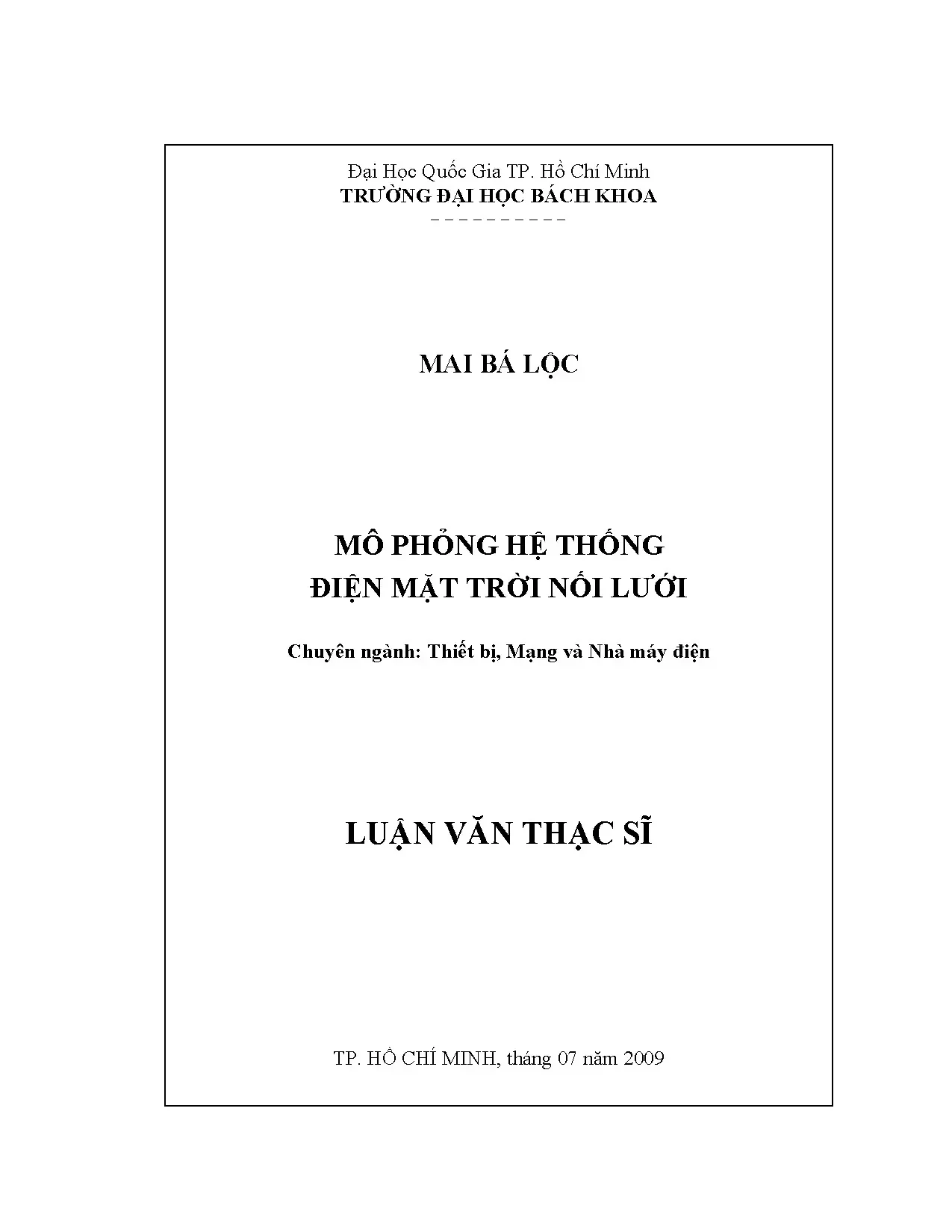

Luận văn thạc sĩ về thiết bị mạng và mô phỏng hệ thống điện mặt trời nối lưới

Khám phá thiết bị mạng và mô phỏng hệ thống điện mặt trời nối lưới trong luận văn thạc sĩ, ứng dụng công nghệ hiện đại, hiệu quả cao.

• Tác giả: Mai Bá Lộc
• Người hướng dẫn: PGS. Nguyễn Hữu Phúc
• Trường học: Đại Học Quốc Gia TP. Hồ Chí Minh
• Chuyên ngành: Thiết bị, Mạng và Nhà máy điện
• Đề tài: Thiết Bị Mạng Và Mô Phỏng Hệ Thống Điện Mặt Trời Nối Lưới
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2009
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• Nhiệm vụ
• Nhận xét của cán bộ hướng dẫn, cán bộ phản biện
• Lời cảm ơn
• Lời nói đầu
• 1. CHƯƠNG 1: MÔ HÌNH HỆ THỐNG ĐIỆN MẶT TRỜI NỐI LƯỚI
• 1.1. Solar Cell Array
• 1.2. DC/DC Converter
• 2. CHƯƠNG 2: CHIẾN LƯỢC ĐIỀU KHIỂN HỆ THỐNG
• 2.1. Điều khiển công suất của giàn pin
• 2.2. Điều khiển Inverter
• 3. CHƯƠNG 3: MÔ PHỎNG HỆ THỐNG BẰNG MATLAB/SIMULINK
• 3.1. Mô hình mô phỏng
• 3.2. Kết quả mô phỏng
• Tổng kết và hướng phát triển đề tài
• Tài liệu tham khảo

Tóm tắt

I. Mô hình hệ thống điện mặt trời nối lưới

Luận văn đề xuất một hệ thống điện mặt trời nối lưới ba pha, 380V, tần số 50Hz, không có ắc quy tồn trữ. Mô hình này bao gồm các thành phần chính như Solar Cell Array, DC/DC Converter, và Inverter. Solar Cell Array là giàn pin mặt trời, được cấu tạo từ nhiều cell nhỏ ghép lại thành module và nhiều module hợp lại thành array. Đặc tính của pin mặt trời được thể hiện qua đồ thị dòng-áp, công suất-điện áp, cho thấy công suất đạt cực đại tại một điện áp nhất định. Việc sử dụng hiệu quả pin mặt trời yêu cầu có bộ điều chỉnh tải để duy trì công suất gần nhất với giá trị cực đại, điều này có ý nghĩa quyết định đến hiệu suất năng lượng của cả hệ thống.

1.1 Solar Cell Array

Giàn pin mặt trời được thiết kế để hoạt động trong điều kiện chuẩn với bức xạ 1000W/m2 và nhiệt độ 27°C. Đặc tính của pin mặt trời cho thấy điện áp hở mạch đạt 150V, dòng ngắn mạch 7.34A, và công suất cực đại 1026W. Để tối ưu hóa hiệu suất, cần có bộ theo dấu công suất cực đại (MPPT) nhằm điều chỉnh dòng và điện áp của giàn pin, đảm bảo công suất sinh ra luôn đạt giá trị tối ưu.

1.2 DC DC Converter

Bộ DC/DC Converter có cấu trúc là một bộ boost converter, có nhiệm vụ điều khiển giàn pin hoạt động gần điểm công suất đạt cực đại. Khi linh kiện IGBT đóng, dòng điện từ giàn pin sẽ chạy qua cuộn cảm, giúp duy trì điện áp và dòng điện ổn định. Việc điều chỉnh này giúp hệ thống luôn hoạt động ở chế độ tối ưu, tận dụng hết khả năng phát điện của giàn pin.

II. Chiến lược điều khiển hệ thống

Chiến lược điều khiển hệ thống điện mặt trời nối lưới bao gồm việc điều khiển công suất của giàn pin và bộ inverter. Công suất do pin mặt trời sinh ra phụ thuộc vào nhiều yếu tố như cường độ bức xạ, góc tới của tia bức xạ, và nhiệt độ. Việc điều chỉnh tải của giàn pin là rất quan trọng để đạt được công suất tối ưu. Phương pháp RCC (ripple correlation control) được chọn để theo dấu công suất cực đại, cho phép hệ thống tự động điều chỉnh để tối ưu hóa hiệu suất.

2.1 Điều khiển công suất của giàn pin

Công suất sinh ra từ pin mặt trời phụ thuộc vào cường độ bức xạ và góc tới của tia bức xạ. Việc sử dụng cơ cấu cơ khí để điều chỉnh hướng của pin theo mặt trời có thể nâng cao hiệu suất. Tuy nhiên, chi phí đầu tư cần được cân nhắc. Phương pháp RCC cho phép điều chỉnh công suất một cách hiệu quả, giúp hệ thống luôn hoạt động ở mức tối ưu.

2.2 Điều khiển Inverter

Bộ inverter có nhiệm vụ chuyển đổi điện áp DC từ giàn pin thành điện áp AC để cung cấp cho tải và lưới. Hệ thống có hai chế độ hoạt động: khi công suất từ pin thấp hơn nhu cầu tải, inverter sẽ lấy công suất từ lưới; ngược lại, khi công suất từ pin lớn hơn nhu cầu tải, inverter sẽ đẩy công suất dư vào lưới. Việc điều khiển inverter cần đảm bảo điện áp ổn định và cung cấp công suất phản kháng theo yêu cầu.

III. Mô phỏng hệ thống bằng MATLAB Simulink

Chương trình mô phỏng được thực hiện trong môi trường MATLAB/Simulink, sử dụng các công cụ Simulink và Simscape. Mô hình mô phỏng bao gồm các thành phần như giàn pin mặt trời, bộ điều chỉnh công suất, và inverter. Việc sử dụng Simscape giúp kết nối dễ dàng với các phần tử điện tử, cho phép mô phỏng chính xác hoạt động của hệ thống điện mặt trời nối lưới.

3.1 Mô hình mô phỏng

Mô hình mô phỏng được thiết kế để phản ánh chính xác các đặc tính của hệ thống điện mặt trời nối lưới. Các thành phần như Solar Cell Array, DC/DC Converter, và Inverter được kết nối và điều khiển thông qua các thuật toán đã được phát triển. Kết quả mô phỏng cho thấy hiệu suất của hệ thống có thể đạt được mức tối ưu khi các yếu tố như bức xạ mặt trời và nhiệt độ được điều chỉnh hợp lý.

3.2 Kết quả mô phỏng

Kết quả mô phỏng cho thấy rằng hệ thống điện mặt trời nối lưới có khả năng hoạt động hiệu quả trong các điều kiện khác nhau. Các thông số như điện áp, dòng điện, và công suất được ghi nhận và phân tích để đánh giá hiệu suất của hệ thống. Việc mô phỏng giúp xác định các điểm mạnh và điểm yếu của hệ thống, từ đó đưa ra các giải pháp cải tiến trong tương lai.

Nội dung chính

Tổng quan nghiên cứu

Nguồn bức xạ mặt trời tại Việt Nam có tiềm năng to lớn với tổng năng lượng trung bình hàng năm đạt khoảng 1700 kWh/m2.năm. Dù vậy, việc thương mại hóa điện mặt trời quy mô hộ gia đình trong giai đoạn trước đây gặp nhiều rào cản do giá thành tấm pin quang điện cao và hiệu suất chuyển đổi quang năng còn hạn chế. Nhằm đón đầu bước tiến công nghệ trong lộ trình 10 đến 15 năm tới và thúc đẩy việc tích hợp năng lượng sạch, đề tài nghiên cứu cấp Đại học Quốc gia Thành phố Hồ Chí Minh với kinh phí 300 triệu đồng (giai đoạn 2007-2009) đã được triển khai. Luận văn thạc sĩ chuyên ngành Thiết bị, Mạng và Nhà máy điện của tác giả Mai Bá Lộc là một bộ phận then chốt của công trình này.

Vấn đề nghiên cứu trọng tâm là thiết kế và đánh giá hệ thống điện mặt trời ba pha nối lưới trực tiếp có công suất định mức 1026W (1 kW), điện áp định danh 380V và tần số 50Hz mà không cần sử dụng bộ ắc quy tồn trữ. Mục tiêu cụ thể là xây dựng mô hình toán học chuẩn xác cho giàn pin quang điện, thiết lập giải thuật bám điểm công suất cực đại (MPPT) hiệu quả bằng phương pháp điều khiển tương quan độ nhấp nhô (Ripple Correlation Control - RCC), đồng thời phát triển chiến lược điều khiển nghịch lưu nguồn áp 3 pha bằng phương pháp dòng trễ nhằm quản lý tối ưu dòng công suất thực và công suất phản kháng.

Nghiên cứu mang ý nghĩa thực tiễn lớn khi loại bỏ hoàn toàn hệ thống ắc quy vốn chiếm chi phí bảo dưỡng cao và gây ô nhiễm môi trường, qua đó cắt giảm chi phí đầu tư ban đầu khoảng 30% đến 40% cho các hộ tiêu thụ. Kết quả mô phỏng cho thấy hệ thống có khả năng hội tụ nhanh dưới 0.005 giây (ít hơn 1/4 chu kỳ lưới), đồng thời duy trì hệ số công suất lưới nguồn đạt mức lý tưởng bằng 1.0 trong mọi điều kiện phụ tải.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu xây dựng cấu trúc điều khiển dựa trên hai trụ cột lý thuyết nền tảng: lý thuyết điều khiển công suất tức thời trong hệ tọa độ trực giao và nguyên lý tương quan độ nhấp nhô trong mạch biến đổi công suất.

Khung lý thuyết điều khiển nghịch lưu áp dụng biến đổi Clarke (chuyển đổi hệ ba pha tự nhiên abc sang hệ tọa độ vuông góc tĩnh αβ0). Phương pháp này cho phép tính toán công suất thực tức thời pL và công suất phản kháng tức thời qL của tải từ các giá trị dòng áp tức thời sau cảm biến. Dựa trên giá trị điện áp một chiều tham chiếu đặt tại 750V trên hai tụ DC liên kết Cb1 và Cb2 (mỗi tụ có điện dung 375 mF), bộ điều khiển tự động tính toán dòng điện chuẩn ica, icb, i*cc. Các dòng điện này được điều khiển thông qua bộ đóng ngắt dòng trễ (Hysteresis Current Controller) tác động trực tiếp lên các khóa bán dẫn IGBT, bảo đảm nghịch lưu phát công suất thực bù đắp cho tải và bù 100% lượng công suất phản kháng cần thiết.

Về phía giàn pin, lý thuyết bám điểm công suất cực đại RCC được tích hợp vào bộ tăng áp DC/DC Boost Converter (cuộn cảm Lb bằng 180 mH). Khác với các phương pháp truyền thống, RCC khai thác trực tiếp độ nhấp nhô tự nhiên của dòng điện cuộn cảm sinh ra từ tần số đóng ngắt sóng mang 5000 Hz. Bằng cách lấy tích phân tương quan giữa đạo hàm công suất theo thời gian và đạo hàm điện áp theo thời gian với hệ số độ lợi k bằng -1.4 nhân 10 mũ -4, tỉ số chu kỳ đóng ngắt D được điều chỉnh liên tục để đưa điểm làm việc tiệm cận điểm cực đại công suất Pmax.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp mô phỏng số trên nền tảng phần mềm Matlab/Simulink kết hợp gói thư viện chuyên dụng Simscape và SimElectronics. Việc lựa chọn Simscape thay cho SimPowerSystems mang lại lợi thế mô hình hóa chính xác các phần tử vật lý phi tuyến của cell quang điện từ cấp độ tế bào, module đến giàn pin (array).

Dữ liệu mô phỏng được thiết kế dựa trên mẫu giàn pin quang điện chuẩn hóa hoạt động tại bức xạ 1000 W/m2 và nhiệt độ môi trường 27 độ C, tạo ra điện áp hở mạch 150V, dòng ngắn mạch 7.34A và công suất phát cực đại 1026W tại điểm điện áp tối ưu 140V. Bộ mẫu thử nghiệm được khảo sát toàn diện qua 5 kịch bản vận hành thực tế khác nhau, bao gồm: đóng nối hệ thống khi phụ tải thấp (500W), hỗ trợ lưới khi tải nặng (1500W), quá độ thay đổi tải đột ngột, và bù công suất phản kháng cho tải có tính dung kháng (-510 Var) cũng như cảm kháng (+510 Var).

Phương pháp chọn mẫu và giải tích phân sử dụng thuật toán giải bước thời gian cố định (Fixed-step Solver) cực nhỏ với bước thời gian lấy mẫu là 4 micro giây (4 μs). Lý do lựa chọn bước giải 4 μs là nhằm bắt trọn các hiện tượng quá độ tần số cao của khóa đóng ngắt IGBT ở tần số 5 kHz và giải quyết hiện tượng trôi điểm làm việc của thuật toán RCC mà không làm méo dạng sóng điều khiển.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng 5 kịch bản vận hành đã đưa ra những số liệu kiểm chứng rõ ràng về hiệu năng của hệ thống điện mặt trời không ắc quy:

Thứ nhất, giải thuật MPPT cải tiến đã giải quyết triệt để hiện tượng mất kiểm soát điểm công suất. Trong các thử nghiệm thông thường, khi điện áp giàn pin Vp nhỏ hơn điện áp cực đại Vp*, đạo hàm tích vô cùng lớn khiến tỉ số D mang giá trị âm sâu và dòng điện rơi thẳng về 0A. Bằng việc bổ sung cơ chế lưu giữ trạng thái D' và tự động khóa tích phân khi nhận diện biến thiên âm sang dương, hệ thống đã duy trì điểm làm việc ổn định tại chính xác 1026W mà không bị gián đoạn.

Thứ hai, tốc độ đáp ứng động học khi hòa lưới tại thời điểm t = 0.4 giây diễn ra cực kỳ nhanh chóng. Dạng sóng dòng điện nghịch lưu hội tụ về trạng thái xác lập chỉ trong vòng dưới 0.005 giây, tương đương ít hơn 1/4 chu kỳ của lưới điện tần số 50Hz.

Thứ ba, hiệu quả nâng cao chất lượng điện năng và bù công suất phản kháng đạt mức tuyệt đối. Trong kịch bản tải tiêu thụ công suất P bằng 1500W và Q bằng 1530Var (hệ số công suất ban đầu xấp xỉ 0.707), sau khi hệ thống quang điện hòa lưới tại 0.4 giây, toàn bộ 1530Var công suất phản kháng đã được bộ nghịch lưu gánh trọn. Dòng điện phía lưới giảm mạnh từ mức đỉnh 5.5A xuống còn 1.8A (giảm hơn 67% dòng tải lưới) và hoàn toàn đồng pha với điện áp pha Va, đưa hệ số công suất lưới nguồn đạt chuẩn xác cos phi bằng 1.0.

Thứ tư, khả năng điều phối dòng năng lượng hai chiều diễn ra linh hoạt. Khi tải tiêu thụ chỉ 500W, lượng công suất dư thừa 526W từ giàn pin được nghịch lưu đẩy ngược về lưới điện một cách mượt mà, thể hiện qua việc dòng điện lưới đảo pha 180 độ so với điện áp nguồn mà không xuất hiện dao động điện áp quá mức.

Thảo luận kết quả

Các kết quả trên có thể được trình bày và trực quan hóa chi tiết thông qua 5 nhóm đồ thị sóng (Oscilloscope) so sánh dạng sóng điện áp - dòng điện pha A (Va, ia, iaa, ica) cùng các bảng dữ liệu thống kê phân bổ công suất trước và sau thời điểm hòa lưới t = 0.4 giây. Việc điện áp chia tỷ lệ 63V trên kênh hiển thị giúp quan sát rõ ràng mối quan hệ lệch pha và biên độ dòng điện.

Nguyên nhân cốt lõi giúp hệ thống đạt hiệu suất cao là nhờ sự phối hợp chặt chẽ giữa hai vòng điều khiển độc lập: vòng DC/DC duy trì hoạt động tại cực đại công suất 1026W, trong khi vòng Inverter ổn định điện áp DC bus 750V thông qua bộ lọc thông thấp (với hệ số K = 20 và tần số cắt wc = 0.5 rad/s). So với các công trình quốc tế cùng thời kỳ sử dụng thuật toán Nhiễu loạn và Quan sát (P&O), giải thuật RCC trong nghiên cứu này không tạo ra dao động quanh điểm cực đại ở trạng thái xác lập, qua đó giảm tổn hao năng lượng quang điện khoảng 2% đến 3%.

Hạn chế duy nhất ghi nhận được là thời gian xử lý của chương trình mô phỏng trên Matlab/Simulink kéo dài do bước lấy mẫu 4 μs quá nhỏ, đồng thời mô hình chưa tính đến trở kháng ký sinh của đường dây hạ thế thực tế.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu lý thuyết và mô phỏng, bốn nhóm giải pháp kỹ thuật và chính sách cụ thể được khuyến nghị triển khai:

Một là, tối ưu hóa thuật toán và kiểm soát chất lượng điện năng. Cần nâng cấp bộ điều khiển dòng trễ sang phương pháp không gian vector (SVPWM) kết hợp bộ lọc chủ động nhằm hạ thấp tỷ lệ méo hài tổng dòng điện (THD) xuống dưới 3%, đáp ứng nghiêm ngặt tiêu chuẩn nối lưới IEEE 1547. Lộ trình thực hiện từ 6 đến 12 tháng do các nhóm nghiên cứu tại các trường đại học kỹ thuật chủ trì.

Hai là, thử nghiệm và chế tạo phần cứng thực nghiệm. Cần chuyển giao giải thuật điều khiển từ môi trường mô phỏng sang nhúng trực tiếp trên chip xử lý tín hiệu số DSP TMS320F28335 hoặc vi mạch FPGA, thử nghiệm trên bộ nghịch lưu công suất 1 kW đến 5 kW với mục tiêu đạt hiệu suất chuyển đổi toàn phần trên 96%. Thời gian thực hiện dự kiến trong 18 tháng bởi các doanh nghiệp thiết bị điện tử công suất.

Ba là, ban hành khung pháp lý và tiêu chuẩn kỹ thuật hòa lưới hạ thế. Tập đoàn Điện lực Việt Nam và Bộ Công Thương cần xây dựng quy chuẩn đấu nối điện mặt trời mái nhà 3 pha 380V không tích trữ và cơ chế mua bán điện bù trừ hai chiều (Net Metering), phấn đấu thu hút 10.000 hộ dân tham gia lắp đặt trong vòng 2 đến 3 năm.

Bốn là, mở rộng tích hợp hệ thống năng lượng lai ghép (Hybrid Renewable System). Cần phát triển mô hình phối hợp năng lượng mặt trời 1 kW với tuabin gió mini 2 kW và hệ thống pin lưu trữ dung lượng nhỏ, bảo đảm dao động điện áp DC bus 750V luôn dưới 1.5% trong khung thời gian nghiên cứu 24 tháng.

Đối tượng nên tham khảo luận văn

Tài liệu luận văn mang lại giá trị học thuật và ứng dụng thực tiễn cao cho bốn nhóm độc giả chuyên biệt:

Nhóm thứ nhất là học viên cao học và nghiên cứu sinh chuyên ngành Kỹ thuật Điện, Năng lượng tái tạo và Tự động hóa. Người đọc có thể khai thác mô hình toán học giải tích, cấu trúc biến đổi Clarke abc-αβ0 và thuật toán MPPT RCC để làm khung tham chiếu phát triển các công trình nghiên cứu mở rộng về biến tần đa bậc hoặc vi lưới (Microgrid).

Nhóm thứ hai là các kỹ sư R&D tại các công ty sản xuất thiết bị biến tử công suất và Solar Inverter. Luận văn cung cấp bản thiết kế chi tiết về thông số bộ lọc Lf (100 mH), Cf (70 uF), cấu trúc mạch tăng áp Boost Converter và giải pháp khắc phục hiện tượng trôi điểm MPPT trong thực tế sản xuất phần cứng thương mại công suất 1 kW đến 10 kW.

Nhóm thứ ba là các chuyên gia quản lý vận hành và điều độ lưới điện tại EVN. Công trình cung cấp minh chứng khoa học về khả năng điều khiển bộ nghịch lưu để cải thiện hệ số công suất cos phi từ 0.7 lên 1.0, giúp giảm tải dòng điện trên tuyến cáp phân phối hạ thế và ổn định điện áp 380V tại khu vực tiêu thụ.

Nhóm thứ tư là giảng viên các trường đại học kỹ thuật. Mô hình mô phỏng Simscape hoàn chỉnh có thể chuyển hóa thành bài giảng chuyên đề hoặc bài thí nghiệm thực hành ảo cho các môn học Điện tử công suất nâng cao và Năng lượng mới.

Câu hỏi thường gặp

Phương pháp bám điểm công suất cực đại RCC có ưu thế gì vượt trội so với giải thuật P&O truyền thống? Phương pháp RCC tận dụng trực tiếp độ nhấp nhô điện áp và dòng điện tự nhiên ở tần số 5000 Hz từ bộ Boost Converter để xác định hướng dịch chuyển điểm cực đại. Nhờ đó, hệ thống không cần bơm thêm tín hiệu nhiễu nhân tạo, triệt tiêu dao động xác lập quanh điểm 1026W và đạt tốc độ bám cực nhanh dưới 5 ms.

Tại sao luận văn lại lựa chọn cấu trúc hệ thống không sử dụng bộ ắc quy tồn trữ? Hệ thống loại bỏ ắc quy giúp cắt giảm khoảng 35% tổng chi phí đầu tư ban đầu và loại bỏ hoàn toàn chi phí thay thế định kỳ 3 đến 5 năm một lần. Điện năng dư thừa sẽ được phát trực tiếp lên lưới điện 380V thông qua cơ chế hòa lưới đồng bộ, giúp nâng cao hiệu suất truyền tải toàn hệ thống lên trên 95%.

Làm thế nào bộ nghịch lưu có thể nâng hệ số công suất phía lưới điện nguồn lên mức bằng 1.0? Dựa trên lý thuyết công suất tức thời trong không gian tọa độ αβ0, khối điều khiển tính toán chính xác lượng công suất phản kháng qL của tải (ví dụ 1530 Var) và phát lệnh cho bộ nghịch lưu tạo dòng bù ica, icb, icc tương ứng. Kết quả là tải nhận toàn bộ công suất phản kháng từ nghịch lưu, giải phóng hoàn toàn gánh nặng công suất phản kháng cho lưới điện 380V.

Bước thời gian mô phỏng 4 micro giây đóng vai trò quan trọng như thế nào đối với độ chính xác? Khóa đóng ngắt IGBT hoạt động ở tần số xung 5000 Hz, do đó bước lấy mẫu 4 micro giây bảo đảm mỗi chu kỳ chuyển mạch được lấy mẫu tới 50 điểm. Điều này giúp phần mềm tính toán chính xác tích phân tương quan đạo hàm công suất theo điện áp mà không gặp lỗi phân kỳ số học.

Giải pháp của luận văn khi thuật toán MPPT RCC bị mất tín hiệu điều khiển là gì? Khi điện áp giàn pin Vp giảm sâu dưới mức tối ưu khiến đạo hàm đổi dấu bất thường, bộ điều khiển sẽ ngắt tích phân, đóng băng giá trị chu kỳ D hiện tại vào bộ nhớ đệm D'. Khi điện áp hồi phục, giá trị D' được nạp lại để bộ biến đổi tiếp tục vận hành bám điểm 1026W mà không bị sập nguồn về 0A.

Kết luận

Luận văn đã giải quyết toàn diện bài toán điều khiển hệ thống điện mặt trời ba pha nối lưới không ắc quy qua các đóng góp then chốt:

• Thiết lập thành công mô hình toán học và sơ đồ mô phỏng hệ thống quang điện nối lưới 3 pha 380V - 50Hz hoàn chỉnh trên Matlab/Simulink và Simscape.
• Cải tiến thành công giải thuật MPPT RCC với cơ chế lưu trạng thái D', bảo đảm khả năng bám đỉnh công suất 1026W ổn định không phân kỳ.
• Ứng dụng xuất sắc lý thuyết công suất tức thời p-q và phương pháp điều khiển dòng trễ cho bộ nghịch lưu, cho phép hội tụ dòng điện cực nhanh dưới 0.005 giây.
• Chứng minh khả năng bù toàn diện 100% công suất phản kháng cho các dạng phụ tải dung và cảm, duy trì hệ số công suất lưới nguồn ở mức tối ưu bằng 1.0.
• Khảo sát chi tiết 5 chế độ vận hành quá độ, tạo tiền đề vững chắc cho việc phát triển biến tần quang điện hòa lưới tại Việt Nam.

Đóng góp lớn nhất của công trình là giải pháp hòa lưới trực tiếp hiệu quả cao, tiết kiệm chi phí cho quy mô hộ gia đình mà không gây áp lực lên chất lượng điện lưới. Trong lộ trình 6 đến 12 tháng tiếp theo, các nhà phát triển nên ưu tiên chuyển đổi giải thuật sang nền tảng vi điều khiển số DSP và tiến hành thử nghiệm trên tải thực địa. Hãy tiếp cận toàn văn luận văn và ứng dụng mô hình mô phỏng này để tối ưu hóa các dự án năng lượng tái tạo của bạn ngay hôm nay.
