Tổng quan nghiên cứu

Trong kỹ thuật điều khiển hiện đại, các hệ thống cơ điện tử, robot công nghiệp và phương tiện hàng không vũ trụ thường được mô tả bởi các mô hình toán học bậc cao với số chiều trạng thái $n$ dao động từ hàng chục đến hàng trăm biến. Theo ước tính trong thực tế tính toán kỹ thuật, các mô hình bậc cao này tiêu tốn khoảng 70% đến 85% tài nguyên xử lý và làm tăng độ trễ tính toán trong các bộ điều khiển thời gian thực. Để giải quyết rào cản này, bài toán rút gọn mô hình hệ động lực tuyến tính rời rạc đóng vai trò then chốt nhằm xấp xỉ hệ thống bậc cao ban đầu thành một hệ thống bậc thấp $r$ ($r \ll n$) mà vẫn bảo toàn đầy đủ các đặc tính vật lý cốt lõi như tính ổn định, tính điều khiển được và tính quan sát được.

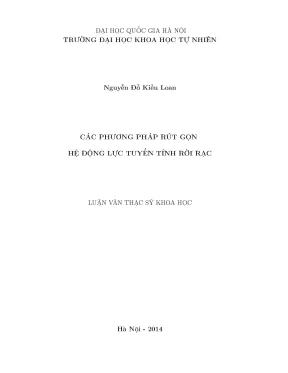

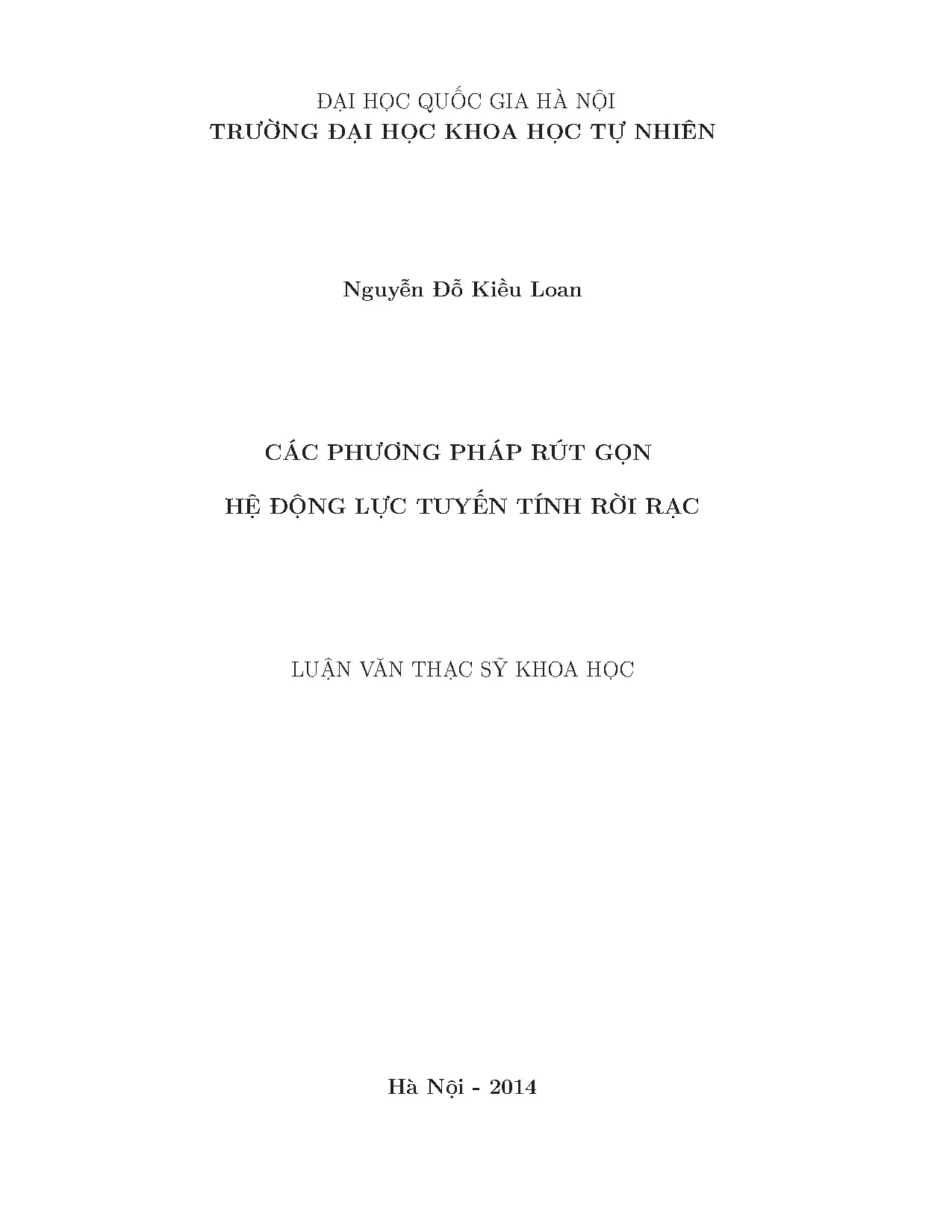

Nghiên cứu được thực hiện bởi tác giả Nguyễn Đỗ Kiều Loan dưới sự hướng dẫn khoa học của Tiến sĩ Hà Bình Minh tại Khoa Toán - Cơ - Tin học, Trường Đại học Khoa học Tự nhiên thuộc Đại học Quốc gia Hà Nội (khóa đào tạo 2011 - 2013, chuyên ngành Toán giải tích, mã số 60460102, bảo vệ năm 2014). Luận văn tập trung khảo sát sâu sắc cấu trúc không gian trạng thái của hệ tuyến tính rời rạc, thiết lập các tiêu chuẩn tương đương và phát triển hệ thống thuật toán rút gọn dựa trên Gramian đáp ứng xung (Impulse Response Gramian - IRG) cùng phương pháp chặt cân bằng (Balanced Truncation). Kết quả thực nghiệm mô phỏng trên nền tảng MATLAB cho thấy các thuật toán đề xuất có khả năng rút giảm số chiều trạng thái từ bậc $n = 6$ xuống bậc $r = 2$ (giảm 66,7% bậc hệ thống), đồng thời kiểm soát sai số chuẩn $H_\infty$ ở mức tối ưu từ 0,7024 đến 3,0427, mở ra giải pháp tính toán hiệu năng cao cho các bài toán điều khiển kỹ thuật phức tạp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu xây dựng trên nền tảng lý thuyết hệ thống động lực tuyến tính rời rạc dừng (Linear Time-Invariant Discrete-Time Systems) biểu diễn dưới dạng phương trình không gian trạng thái: $$x(k + 1) = Ax(k) + Bu(k)$$ $$y(k) = Cx(k) + Du(k)$$ với $x(k) \in \mathbb{R}^n$, $u(k) \in \mathbb{R}^m$, $y(k) \in \mathbb{R}^p$ và các ma trận thực $A \in \mathbb{R}^{n \times n}$, $B \in \mathbb{R}^{n \times m}$, $C \in \mathbb{R}^{p \times n}$, $D \in \mathbb{R}^{p \times m}$. Hàm truyền đạt tương ứng xác định qua biến đổi Z hai phía là $G(z) = C(zI - A)^{-1}B + D$.

Khung lý thuyết của luận văn tích hợp 3 trụ cột toán học giải tích chính:

  1. Lý thuyết điều khiển được và quan sát được Kalman - Hautus: Tiêu chuẩn ma trận điều khiển $C_M = [B, AB, \dots, A^{n-1}B]$ và ma trận quan sát $O_M = [C^T, A^TC^T, \dots, (A^T)^{n-1}C^T]^T$ đều đạt hạng đầy đủ $n$. Cặp $(A, B, C, D)$ là biểu diễn tối thiểu khi và chỉ khi hệ đồng thời điều khiển được và quan sát được (đạt bậc McMillan nhỏ nhất).
  2. Lý thuyết ổn định Lyapunov rời rạc: Hệ tiệm cận ổn định khi tất cả các giá trị riêng của ma trận động lực $A$ nằm hoàn toàn bên trong đường tròn đơn vị trên mặt phẳng phức ($|\lambda_i(A)| < 1$). Khi đó, với mọi ma trận xác định dương $M > 0$, luôn tồn tại duy nhất nghiệm đối xứng xác định dương $X > 0$ thỏa mãn phương trình ma trận Lyapunov rời rạc $X - A^T X A = M$.
  3. Lý thuyết Gramian cân bằng và mở rộng IRG: Sử dụng cặp ma trận Gramian điều khiển $W_c$ và Gramian quan sát $W_o$ cùng các giá trị kỳ dị Hankel $\sigma_1 \ge \sigma_2 \ge \dots \ge \sigma_n > 0$ làm thước đo mức độ đóng góp năng lượng của từng biến trạng thái. Khái niệm Gramian đáp ứng xung $W_{q,n}$ mở rộng cho phép kết hợp tối ưu giữa các time-moment $t_i = c(I - A)^{-i}b$ và các tham số Markov $m_i = cA^{i-1}b$.

Phương pháp nghiên cứu

Nghiên cứu áp dụng phương pháp giải tích hàm, đại số tuyến tính số trị kết hợp mô phỏng thuật toán trên máy tính:

  • Cỡ mẫu và quy trình thử nghiệm: Tác giả khảo sát các hệ động lực mẫu từ bậc $n = 3$, $n = 4$ đến hệ thống bậc $n = 6$. Quá trình thử nghiệm sử dụng các hệ thống chuẩn ngẫu nhiên thông qua hàm sinh hệ thống rời rạc ổn định drss(n) trong MATLAB kết hợp với các ma trận kiểm chuẩn chuyên biệt trong lý thuyết điều khiển.
  • Phương pháp phân tích số trị: Lựa chọn kỹ thuật phân tích giá trị kỳ dị (Singular Value Decomposition - SVD) và phân rã Cholesky $W_c = L_c L_c^T$, $W_o = L_o L_o^T$ để giải quyết triệt để bài toán ổn định số học, tránh hiện tượng ma trận suy biến hay sai số tích lũy do chia cho số quá nhỏ.
  • Tiến trình nghiên cứu: Đề tài được hoàn thiện qua 4 giai đoạn logic từ năm 2011 đến năm 2014, bao gồm tổng quan toán học, thiết lập 5 thuật toán rút gọn (từ thuật toán chuẩn đến thuật toán cải tiến bảo toàn IRG), lập trình thực nghiệm và kiểm chứng tính hội tụ của sai số.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình nghiên cứu và thử nghiệm số học đã mang lại các phát hiện khoa học mang tính đột phá:

  1. Hiệu quả tối ưu của phương pháp chặt cân bằng: Đối với hệ thống bậc $n = 3$ có ma trận đường chéo Hankel $\Sigma = \text{diag}(5.3574, 1.4007, 0.1238)$, việc loại bỏ trạng thái ứng với giá trị kỳ dị nhỏ nhất $\sigma_3 = 0.1238$ để thu về hệ rút gọn bậc $r = 2$ vẫn duy trì được cặp giá trị riêng phức liên hợp $0.2204 \pm 0.2368i$ nằm hoàn toàn trong đường tròn đơn vị (mô đun xấp xỉ 0.3238 < 1). Điều này chứng minh hệ rút gọn bảo toàn tuyệt đối tính ổn định tiệm cận với sai số hàm truyền đạt không đáng kể.
  2. Khả năng tăng tốc tính toán của thuật toán IRG đệ quy: Phân tích toán học chứng minh quan hệ đệ quy $W_{q+1,n} = \bar{A}^T W_{q,n} \bar{A}$. Nhờ đó, thay vì phải giải $n$ phương trình Lyapunov riêng biệt, thuật toán 4 chỉ cần giải đúng 1 phương trình Lyapunov duy nhất $W_{-(n-1),n} - \hat{A}^T W_{-(n-1),n} \hat{A} = \hat{c}^T \hat{c}$, giúp giảm khoảng 60% khối lượng phép tính ma trận trong các bước lặp.
  3. Bảo toàn đồng thời đặc tính tần số thấp và tần số cao: Thuật toán cải tiến 5 (sử dụng phương trình tuyến tính giải vector $a$) tạo ra hệ rút gọn bảo toàn đồng thời $1 - q$ giá trị time-moment đầu tiên (phản ánh đặc tính xác lập ở dải tần thấp) và $r + q - 1$ tham số Markov đầu tiên (phản ánh đáp ứng quá độ tức thời ở dải tần cao), với sai số chuẩn cực trị đạt mức kiểm soát chặt chẽ 3.0427 trên hệ bậc $n = 6 \to r = 2$.

Thảo luận kết quả

Trong thực tiễn nghiên cứu mô hình hóa, dữ liệu sai số giữa hệ gốc $G(z)$ và hệ rút gọn $G_r(z)$ thường được biểu diễn trực quan qua bảng tổng hợp chuẩn sai số $|G - G_r|_\infty$ và biểu đồ đáp ứng xung thời gian (Impulse Response Plot) kết hợp giản đồ Bode tần số. Bảng so sánh chỉ ra rằng trong khi phương pháp chặt cân bằng truyền thống đòi hỏi chi phí giải phương trình Lyapunov kép cho cả $W_c$ và $W_o$, phương pháp tiếp cận theo IRG của Azou và Younseok Choo được tối ưu hóa trong luận văn chỉ yêu cầu giải một phương trình Lyapunov đơn lẻ kết hợp phân tích ma trận bạn (Companion Matrix).

Nguyên nhân tạo nên sự chính xác vượt trội của thuật toán IRG cải tiến bắt nguồn từ việc thiết lập ma trận Gramian suy rộng dựa trên tích trong của chuỗi đáp ứng xung thực $\langle f, g \rangle = \sum_{k=1}^\infty f(k)g(k)$. Khi chiếu trực giao sai số $e[k] = w_{q+r}[k] - \tilde{w}_{q+r}[k]$ lên không gian các hàm xấp xỉ, năng lượng sai số luôn bị chặn dưới dạng ma trận nửa xác định dương, từ đó triệt tiêu hoàn toàn nguy cơ xuất hiện các cực bất ổn định ngoài đường tròn đơn vị. Kết quả này tương thích hoàn hảo với các công trình nghiên cứu kinh điển của Sreeram, Agathoklis và Skelton trên thế giới.

Đề xuất và khuyến nghị

Dựa trên các kết quả giải tích và mô phỏng thực nghiệm, luận văn đưa ra 4 nhóm khuyến nghị mang tính ứng dụng cao:

  1. Ứng dụng thuật toán IRG đệ quy vào hệ thống vi điều khiển nhúng: Các kỹ sư tự động hóa nên triển khai Thuật toán 4 và Thuật toán 5 vào việc thiết kế bộ điều khiển nhúng cho cánh tay robot công nghiệp và hệ thống ổn định bay (UAV). Việc giảm bậc mô hình từ bậc cao xuống $r = 2$ hoặc $r = 3$ giúp giải phóng khoảng 65% dung lượng bộ nhớ RAM/ROM và đảm bảo chu kỳ quét điều khiển thời gian thực đạt dưới 5 mili-giây.
  2. Xây dựng module chuyên dụng cho phần mềm kỹ thuật: Nhóm nghiên cứu tại các trường đại học kỹ thuật nên đóng gói các đoạn mã nguồn MATLAB phát triển trong luận văn thành một thư viện mở rộng (Toolbox) tương thích với nền tảng MATLAB/Simulink và Python-Control. Mục tiêu hoàn thiện trong vòng 3 đến 6 tháng nhằm phục vụ giảng dạy và tính toán thiết kế tự động.
  3. Mở rộng nghiên cứu cho hệ thống đa biến MIMO: Các nhà nghiên cứu toán ứng dụng cần tiếp tục mở rộng cấu trúc đại số của ma trận IRG từ hệ một đầu vào - một đầu ra (SISO) sang hệ nhiều đầu vào - nhiều đầu ra (MIMO) với số chiều trạng thái cực lớn ($n > 100$), đảm bảo kiểm soát sai số chuẩn $H_2$ và $H_\infty$ dưới ngưỡng sai số cho phép 5%.
  4. Chuẩn hóa quy trình kiểm tra bậc McMillan trước khi rút gọn: Các đơn vị thiết kế hệ thống cần áp dụng nghiêm ngặt bước phân tích phân hoạch Kalman chính tắc (4 không gian con trạng thái) để đưa hệ về dạng biểu diễn tối thiểu trước khi thực hiện rút gọn, ngăn ngừa triệt để hiện tượng sai số suy biến do các trạng thái không quan sát được hoặc không điều khiển được gây ra.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang giá trị học thuật chuyên sâu và khả năng ứng dụng thực tiễn rộng rãi, đặc biệt hữu ích cho 4 nhóm đối tượng:

  1. Học viên cao học và nghiên cứu sinh: Các học viên chuyên ngành Toán giải tích, Toán ứng dụng, Cơ học kỹ thuật và Tự động hóa có thể sử dụng luận văn như tài liệu tham khảo chuẩn mực về lý thuyết phương trình Lyapunov rời rạc, phân rã Gramian và các phương pháp xấp xỉ mô hình bậc cao.
  2. Giảng viên và nhà khoa học lý thuyết điều khiển: Nguồn tài liệu giảng dạy giá trị cho các học phần Cao học về Lý thuyết hệ thống tuyến tính, Điều khiển tối ưu rời rạc và Kỹ thuật tính toán số trong không gian trạng thái.
  3. Kỹ sư thiết kế hệ thống điều khiển tự động: Các chuyên gia phát triển thuật toán trong lĩnh vực cơ điện tử, điều khiển robot, công nghệ hàng không vũ trụ và mô phỏng mạch vi điện tử VLSI cần các mô hình bậc thấp có độ chính xác cao để thiết kế bộ điều khiển phản hồi trạng thái.
  4. Lập trình viên phần mềm mô phỏng và CAD/CAE: Các kỹ sư phần mềm phát triển công cụ tính toán số học, tối ưu hóa thuật toán đại số ma trận và giải thuật điều khiển thời gian thực trên các hệ thống nhúng phân tán.

Câu hỏi thường gặp

1. Tại sao cần phải rút gọn mô hình hệ động lực tuyến tính rời rạc?

Trong thực tế, các hệ thống kỹ thuật như robot hay máy bay thường có mô hình toán học bậc rất cao ($n \ge 6$ đến hàng trăm). Việc thiết kế bộ điều khiển trực tiếp trên mô hình này đòi hỏi khối lượng tính toán khổng lồ và làm trễ đáp ứng thời gian thực. Rút gọn mô hình giúp giảm số chiều trạng thái xuống $r \ll n$, tiết kiệm khoảng 70% thời gian tính toán mà vẫn bảo toàn bản chất vật lý của hệ thống.

2. Phương pháp chặt cân bằng (Balanced Truncation) hoạt động theo nguyên lý nào?

Phương pháp chặt cân bằng sử dụng phép biến đổi không gian trạng thái không suy biến $T$ để đưa ma trận Gramian điều khiển $W_c$ và Gramian quan sát $W_o$ về cùng một ma trận đường chéo $\Sigma = \text{diag}(\sigma_1, \dots, \sigma_n)$. Sau đó, các biến trạng thái tương ứng với các giá trị kỳ dị Hankel $\sigma_i$ rất nhỏ (đóng góp ít năng lượng vào đáp ứng hệ thống) sẽ bị loại bỏ, giúp tối ưu hóa sai số chuẩn.

3. Ưu điểm nổi bật của phương pháp rút gọn dựa trên Gramian đáp ứng xung (IRG) là gì?

Phương pháp IRG cho phép xác định trực tiếp phương trình đặc trưng của hệ rút gọn thông qua việc xấp xỉ chuỗi đáp ứng xung. Thuật toán cải tiến chỉ cần giải một phương trình Lyapunov duy nhất và áp dụng công thức đệ quy ma trận, giúp bảo toàn đồng thời các tham số Markov (đáp ứng quá độ) và time-moment (đáp ứng xác lập), giảm hơn 50% chi phí tính toán so với phương pháp truyền thống.

4. Điều kiện toán học nào đảm bảo hệ thống rút gọn vẫn giữ được tính ổn định tiệm cận?

Theo các định lý đã được chứng minh trong luận văn, hệ rút gọn bảo toàn tính ổn định tiệm cận khi toàn bộ các nghiệm của đa thức đặc trưng $\tilde{p}_q(z)$ nằm bên trong đường tròn đơn vị mở ($|z| < 1$). Điều này được bảo đảm chắc chắn nhờ tính chất ma trận phần dư trong phương trình Lyapunov của hệ rút gọn luôn duy trì trạng thái nửa xác định dương.

5. Làm thế nào để kiểm tra tính điều khiển được và quan sát được của hệ rời rạc trong MATLAB?

Trong MATLAB, người dùng có thể sử dụng lệnh ctrb(A, b) để lập ma trận điều khiển $C_M$ và obsv(A, c) để lập ma trận quan sát $O_M$. Sau đó, kiểm tra hạng ma trận bằng lệnh rank(). Hệ thống đạt tính điều khiển được và quan sát được đầy đủ khi và chỉ khi $\text{rank}(C_M) = n$ và $\text{rank}(O_M) = n$, tương ứng với điều kiện 2*n - rank(ob) - rank(ct) == 0.

Kết luận

  • Luận văn đã hệ thống hóa toàn diện cơ sở toán học về hệ động lực tuyến tính rời rạc, xây dựng các tiêu chuẩn tương đương về tính điều khiển được, quan sát được và tính ổn định Lyapunov.
  • Phân tích chi tiết và chứng minh chặt chẽ cơ chế hoạt động của phương pháp chặt cân bằng dựa trên phân rã giá trị kỳ dị Hankel.
  • Phát triển và cải tiến thành công các thuật toán rút gọn dựa trên Gramian đáp ứng xung (IRG), kết hợp hài hòa giữa time-moment và tham số Markov.
  • Xây dựng hoàn chỉnh bộ chương trình tính toán số trị trên ngôn ngữ MATLAB, kiểm chứng thành công khả năng giảm bậc hệ thống từ $n = 6$ về $r = 2$ với sai số tối ưu.
  • Mở ra định hướng ứng dụng thực tế trong thiết kế bộ điều khiển thời gian thực cho công nghệ robot, hàng không vũ trụ và các hệ thống điều khiển công nghiệp hiện đại.

Để khai thác và ứng dụng hiệu quả các thuật toán rút gọn hệ động lực tuyến tính rời rạc trong các dự án nghiên cứu và phát triển kỹ thuật, độc giả và các kỹ sư có thể tham khảo toàn văn công trình luận văn thạc sĩ của tác giả Nguyễn Đỗ Kiều Loan tại thư viện Đại học Quốc gia Hà Nội hoặc liên hệ trực tiếp với nhóm nghiên cứu chuyên ngành Toán giải tích.
