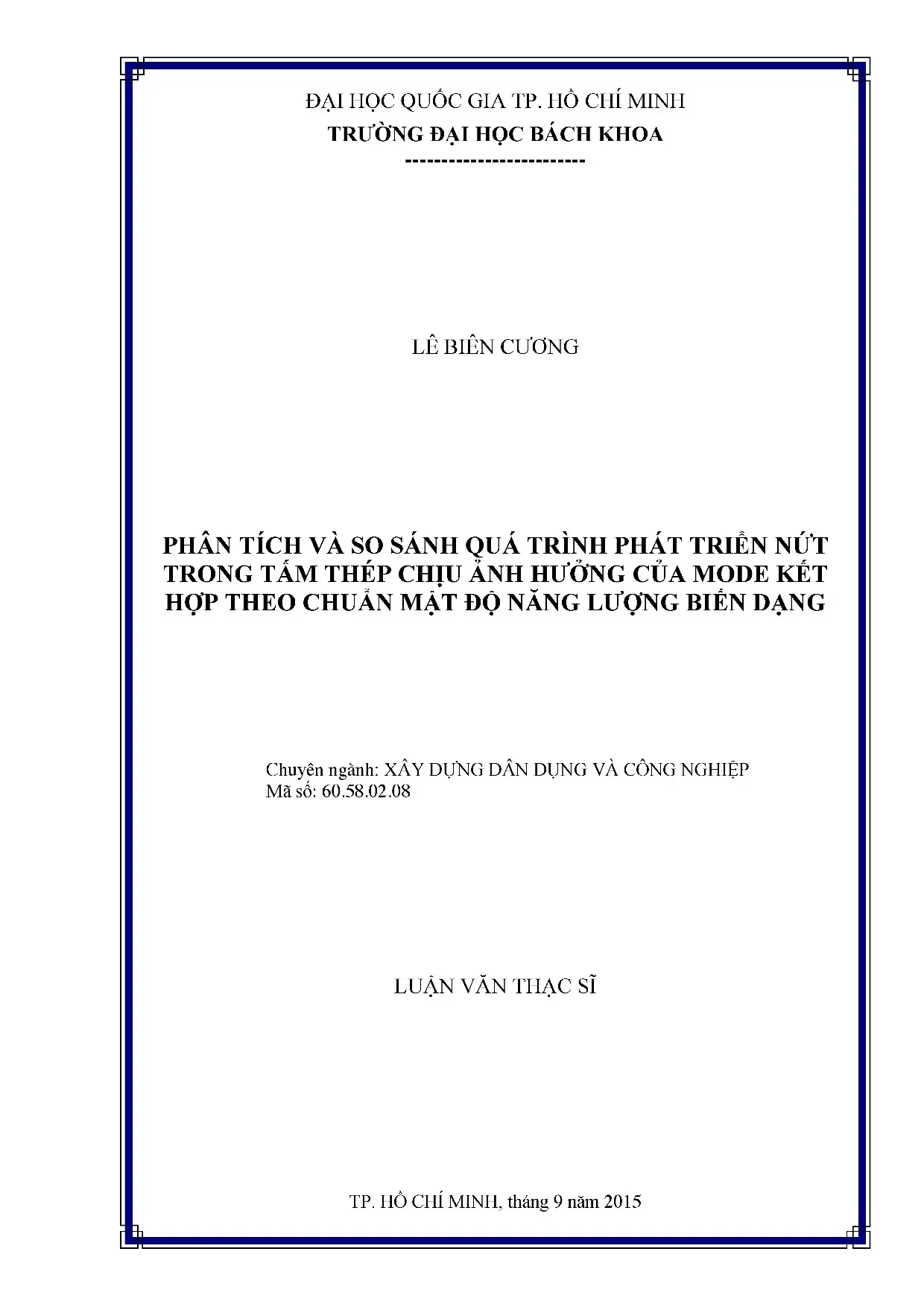

Phân Tích Và So Sánh Quá Trình Phát Triển Nứt Trong Tấm Thép Chịu Ảnh Hưởng Của Mode Kết Hợp

• Tác giả: Lê Biên Cương
• Người hướng dẫn: TS. Đinh Thế Hưng
• Trường học: Đại học Bách Khoa - Đại học Quốc gia Thành phố Hồ Chí Minh
• Chuyên ngành: Xây dựng Dân dụng và Công nghiệp
• Đề tài: Phân tích và so sánh quá trình phát triển vết nứt trong tấm thép chịu ảnh hưởng của mode kết hợp theo chuẩn mật độ năng lượng biến dạng
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2015
• Địa điểm: Thành phố Hồ Chí Minh

Tóm tắt

I. Phân tích nứt trong tấm thép

Phân tích nứt là quá trình nghiên cứu sự hình thành và phát triển của các vết nứt trong vật liệu, đặc biệt là tấm thép. Trong luận văn này, quá trình phân tích được thực hiện dựa trên lý thuyết chuẩn mật độ năng lượng biến dạng (SED). Phương pháp này cho phép dự đoán hướng phát triển của vết nứt dưới ảnh hưởng kết hợp của mode I và mode II. Kết quả phân tích cho thấy, mật độ năng lượng biến dạng đóng vai trò quan trọng trong việc xác định sự phát triển của vết nứt.

1.1. Quá trình phát triển nứt

Quá trình phát triển nứt trong tấm thép được nghiên cứu thông qua mô hình phần tử hữu hạn (FEM). Quy trình này bao gồm việc chia lưới và mô phỏng sự xuất hiện của vết nứt. Kết quả cho thấy, biến dạng thép và mật độ năng lượng biến dạng là hai yếu tố chính ảnh hưởng đến hướng phát triển của vết nứt. Phương pháp này cũng được kiểm nghiệm bằng cách so sánh với các kết quả thực nghiệm từ các nghiên cứu tương tự.

II. So sánh nứt trong tấm thép

So sánh nứt được thực hiện giữa các mô hình lý thuyết và thực nghiệm. Luận văn sử dụng mô hình Compact Tension (CT) để kiểm tra sự phát triển của vết nứt. Kết quả so sánh cho thấy, chuẩn mật độ năng lượng biến dạng mang lại độ chính xác cao trong việc dự đoán hướng phát triển của vết nứt. Điều này khẳng định tính ứng dụng của phương pháp trong thực tế.

2.1. Ứng dụng chuẩn mật độ năng lượng biến dạng

Chuẩn mật độ năng lượng biến dạng được áp dụng để phân tích nứt trong tấm thép. Phương pháp này giúp xác định quá trình phát triển vật liệu và dự đoán sự xuất hiện của vết nứt. Kết quả thí nghiệm cho thấy, phương pháp này có thể được sử dụng để tối ưu hóa thiết kế các cấu trúc thép, giảm thiểu nguy cơ hư hỏng do nứt.

III. Phân tích thép và biến dạng

Phân tích thép tập trung vào việc nghiên cứu biến dạng thép dưới tác động của tải trọng. Luận văn sử dụng mô hình phần tử hữu hạn để mô phỏng quá trình biến dạng và phát triển nứt. Kết quả cho thấy, mật độ năng lượng biến dạng là yếu tố quyết định trong việc xác định giới hạn chịu lực của vật liệu.

3.1. Quá trình phát triển vật liệu

Quá trình phát triển vật liệu được nghiên cứu thông qua việc phân tích nứt trong tấm thép. Kết quả cho thấy, chuẩn mật độ năng lượng biến dạng là công cụ hiệu quả để dự đoán sự phát triển của vết nứt. Phương pháp này có thể được áp dụng trong các ngành công nghiệp xây dựng và cơ khí để tăng cường độ bền của vật liệu.

Nội dung chính

Tổng quan nghiên cứu

Trong lĩnh vực kỹ thuật xây dựng công trình dân dụng và công nghiệp, việc dự đoán và phân tích sự phát triển của vết nứt trong vật liệu chịu tải là một vấn đề quan trọng nhằm đảm bảo an toàn và độ bền công trình. Theo ước tính, các vết nứt trong kết cấu thép chiếm tỷ lệ lớn trong các nguyên nhân gây hư hỏng và phá hoại công trình. Luận văn thạc sĩ này tập trung nghiên cứu quá trình phát triển vết nứt trong tấm thép chịu ảnh hưởng của chế độ ứng suất kết hợp (mode I và mode II) dựa trên chuẩn cực tiểu mật độ năng lượng biến dạng (Strain Energy Density - SED). Mục tiêu chính là phân tích và dự đoán hướng phát triển vết nứt, đồng thời thiết lập quy trình ứng dụng chuẩn SED kết hợp kỹ thuật chia lại lưới trong mô hình phần tử hữu hạn để dự đoán sự xuất hiện và phát triển vết nứt một cách chính xác và hiệu quả.

Phạm vi nghiên cứu được giới hạn trong mặt phẳng chịu tải lặp biên độ không đổi, với các mẫu thí nghiệm được thực hiện tại Trường Đại học Bách Khoa, ĐHQG TP. Hồ Chí Minh trong năm 2015. Nghiên cứu có ý nghĩa lớn trong việc nâng cao độ tin cậy của các mô hình dự đoán vết nứt, góp phần cải thiện thiết kế và bảo trì công trình xây dựng, đặc biệt trong các kết cấu thép dân dụng và công nghiệp. Các chỉ số đánh giá như góc phát triển vết nứt, số chu kỳ tải đến phá hủy, và sự phù hợp giữa mô phỏng và thực nghiệm được sử dụng làm metrics quan trọng để đánh giá hiệu quả của phương pháp nghiên cứu.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính: chuẩn cực tiểu mật độ năng lượng biến dạng (SED) và mô hình phần tử hữu hạn (FEM). Chuẩn SED giả định rằng vết nứt phát triển theo hướng cực tiểu của mật độ năng lượng biến dạng quanh đầu chóp vết nứt, được xác định qua giá trị năng lượng biến dạng trong các phần tử xung quanh. Công thức tính mật độ năng lượng biến dạng S được biểu diễn như sau:

$$ S = r \left(\frac{dW}{dV}\right) $$

trong đó $r$ là khoảng cách từ vị trí tính đến đầu chóp vết nứt, và $\frac{dW}{dV}$ là mật độ năng lượng biến dạng. Hệ số cường độ ứng suất $K_I, K_{II}$ tương ứng với các chế độ nứt mode I và mode II được sử dụng để xác định sự phát triển vết nứt theo công thức:

$$ S = a_I K_I^2 + 2 a_{II} K_I K_{II} + a_{III} K_{III}^2 $$

với các hệ số $a_i$ là hàm của góc phát triển vết nứt.

Mô hình phần tử hữu hạn được áp dụng với phần tử SOLID185 trong phần mềm ANSYS, kết hợp kỹ thuật chia lại lưới (remeshing technique) để xử lý sự không liên tục và thay đổi hình dạng vết nứt trong quá trình phát triển. Vòng phần tử (ring elements) được sử dụng quanh đầu chóp vết nứt để tính toán mật độ năng lượng biến dạng và xác định hướng phát triển tiếp theo của vết nứt.

Phương pháp nghiên cứu

Nguồn dữ liệu chính bao gồm kết quả thí nghiệm trên các mẫu thép hình chữ nhật và mẫu Compact Tension (CT) chịu tải lặp biên độ không đổi, được thực hiện tại phòng thí nghiệm Công trình, Trường Đại học Bách Khoa, ĐHQG TP. Hồ Chí Minh. Cỡ mẫu thí nghiệm gồm 18 mẫu với các tổ mẫu khác nhau, mỗi mẫu được gia công chi tiết với vết nứt tạo sẵn và các lỗ khuyết nhằm tạo ảnh hưởng chế độ ứng suất kết hợp.

Phương pháp phân tích sử dụng mô phỏng số bằng phần mềm ANSYS với kỹ thuật chia lại lưới để dự đoán hướng phát triển vết nứt dựa trên chuẩn SED. Các bước nghiên cứu gồm: xây dựng mô hình phần tử hữu hạn, chia lưới với vòng phần tử quanh đầu chóp vết nứt, tính toán mật độ năng lượng biến dạng, xác định điểm cực tiểu cục bộ trên đường cong S/θ, và cập nhật hướng phát triển vết nứt. Quá trình này được lặp lại cho đến khi vết nứt phát triển hoàn chỉnh.

Timeline nghiên cứu kéo dài từ tháng 1 đến tháng 6 năm 2015, bao gồm giai đoạn thu thập dữ liệu thí nghiệm, mô phỏng số, phân tích kết quả và so sánh với dữ liệu thực nghiệm để kiểm chứng độ tin cậy của phương pháp.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Dự đoán hướng phát triển vết nứt theo chuẩn SED: Kết quả mô phỏng cho thấy góc phát triển vết nứt dựa trên chuẩn SED tương ứng với các giá trị cực tiểu cục bộ của mật độ năng lượng biến dạng quanh đầu chóp vết nứt. Ví dụ, với mẫu thí nghiệm hình chữ nhật có vết nứt nghiêng, góc phát triển vết nứt mô phỏng dao động trong khoảng 22° đến 88°, phù hợp với dữ liệu thực nghiệm của William và Ewing với sai số không đáng kể.

2. Ảnh hưởng của vị trí lỗ khuyết đến sự phát triển vết nứt: Trong các mẫu CT, vị trí và kích thước lỗ tròn ảnh hưởng rõ rệt đến hướng phát triển vết nứt. Ở mẫu CT1, CT2 và CT3, vết nứt bị hút về phía lỗ tròn nhưng có hiện tượng "bỏ qua lỗ", trong khi mẫu CT4 cho thấy vết nứt bị hút mạnh vào lỗ, chứng tỏ ảnh hưởng lớn của chế độ ứng suất mode II trong trạng thái kết hợp.

3. Số chu kỳ tải đến phá hủy mẫu: Các mẫu thí nghiệm với vết nứt ban đầu được tạo sẵn cho thấy số chu kỳ tải đến phá hủy dao động từ khoảng 42.000 đến 47.000 chu kỳ với tần số tải từ 5Hz đến 10Hz và lực lặp 68kN, phản ánh khả năng chịu tải và độ bền của vật liệu dưới ảnh hưởng của chế độ ứng suất kết hợp.

4. Độ chính xác của mô hình phần tử hữu hạn kết hợp chuẩn SED: So sánh kết quả mô phỏng và thực nghiệm cho thấy sự phù hợp cao, đặc biệt trong việc dự đoán hướng phát triển vết nứt và ứng suất tại đầu chóp vết nứt. Biểu đồ so sánh ứng suất và đường nứt phát triển minh họa sự trùng khớp giữa mô hình và thực tế, khẳng định tính khả thi của phương pháp.

Thảo luận kết quả

Nguyên nhân chính của sự phù hợp giữa mô hình và thực nghiệm là do chuẩn SED dựa trên cơ sở vật lý vững chắc về năng lượng biến dạng và ứng suất cục bộ quanh đầu chóp vết nứt, kết hợp với kỹ thuật chia lại lưới giúp mô hình hóa chính xác sự không liên tục và biến dạng phức tạp. So với các tiêu chuẩn khác như chuẩn ứng suất pháp vòng lớn nhất hay chuẩn biến dạng cực đại, chuẩn SED có ưu điểm dễ dàng tích hợp vào phần mềm FEM và xử lý hiệu quả các trường hợp chế độ ứng suất kết hợp.

Kết quả cũng cho thấy ảnh hưởng rõ rệt của các yếu tố hình học như vị trí lỗ khuyết và hình dạng vết nứt ban đầu đến sự phát triển vết nứt, điều này phù hợp với các nghiên cứu trước đây trong lĩnh vực cơ học rạn nứt. Việc mô phỏng chính xác hướng phát triển vết nứt giúp dự báo được nguy cơ phá hủy và từ đó đề xuất các biện pháp gia cố phù hợp.

Dữ liệu có thể được trình bày qua các biểu đồ so sánh góc phát triển vết nứt, biểu đồ ứng suất tại đầu chóp vết nứt, và biểu đồ đường nứt phát triển theo chu kỳ tải, giúp trực quan hóa sự tương quan giữa mô hình và thực nghiệm.

Đề xuất và khuyến nghị

1. Áp dụng chuẩn SED kết hợp kỹ thuật chia lại lưới trong thiết kế kết cấu thép: Khuyến nghị các kỹ sư và nhà thiết kế sử dụng phương pháp này để dự đoán và kiểm soát sự phát triển vết nứt, nhằm nâng cao độ bền và an toàn công trình trong vòng 1-2 năm tới.

2. Phát triển phần mềm mô phỏng tích hợp chuẩn SED: Động viên các đơn vị nghiên cứu và phát triển phần mềm xây dựng các công cụ mô phỏng chuyên biệt, giúp tự động hóa quá trình phân tích vết nứt với độ chính xác cao, dự kiến hoàn thành trong 3 năm.

3. Mở rộng nghiên cứu sang các vật liệu và chế độ tải khác: Đề xuất nghiên cứu tiếp tục áp dụng chuẩn SED cho các loại vật liệu khác như bê tông cốt thép, composite, và các chế độ tải phức tạp hơn như tải động, tải nhiệt trong vòng 5 năm tới.

4. Đào tạo và nâng cao năng lực chuyên môn cho kỹ sư xây dựng: Tổ chức các khóa đào tạo chuyên sâu về cơ học rạn nứt và mô phỏng phần tử hữu hạn, giúp nâng cao kỹ năng ứng dụng thực tiễn, thực hiện liên tục hàng năm.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế kết cấu thép: Nghiên cứu giúp họ hiểu rõ hơn về cơ chế phát triển vết nứt và áp dụng chuẩn SED để thiết kế kết cấu an toàn, giảm thiểu rủi ro hư hỏng.

2. Nhà nghiên cứu và giảng viên trong lĩnh vực cơ học vật liệu và xây dựng: Tài liệu cung cấp cơ sở lý thuyết và phương pháp thực nghiệm, hỗ trợ phát triển các đề tài nghiên cứu sâu hơn về rạn nứt và mô phỏng số.

3. Chuyên gia kiểm định và bảo trì công trình: Giúp đánh giá chính xác tình trạng vết nứt và dự báo tuổi thọ công trình, từ đó đề xuất các biện pháp bảo trì phù hợp.

4. Sinh viên cao học chuyên ngành xây dựng dân dụng và công nghiệp: Là tài liệu tham khảo quý giá để học tập, nghiên cứu và phát triển kỹ năng mô phỏng phần tử hữu hạn và phân tích vết nứt.

Câu hỏi thường gặp

1. Chuẩn SED là gì và tại sao được chọn để dự đoán vết nứt?
   Chuẩn SED (Strain Energy Density) dựa trên nguyên lý vết nứt phát triển theo hướng cực tiểu mật độ năng lượng biến dạng quanh đầu chóp vết nứt. Chuẩn này dễ tích hợp với mô hình phần tử hữu hạn và cho kết quả dự đoán chính xác trong các trường hợp chế độ ứng suất kết hợp.

2. Kỹ thuật chia lại lưới (remeshing) có vai trò gì trong mô phỏng?
   Kỹ thuật này giúp cập nhật lại lưới phần tử quanh đầu chóp vết nứt sau mỗi bước phát triển, xử lý sự không liên tục và biến dạng phức tạp, từ đó nâng cao độ chính xác của mô hình mô phỏng.

3. Phương pháp nghiên cứu có áp dụng được cho các vật liệu khác ngoài thép không?
   Phương pháp có thể mở rộng cho các vật liệu khác như bê tông, composite, tuy nhiên cần điều chỉnh các tham số vật liệu và kiểm chứng thực nghiệm phù hợp với từng loại vật liệu.

4. Số chu kỳ tải đến phá hủy mẫu được xác định như thế nào?
   Số chu kỳ được ghi nhận trong thí nghiệm với tần số tải và lực lặp cố định, ví dụ mẫu thí nghiệm số 1 bị phá hủy sau khoảng 42.367 chu kỳ với tần số 10Hz và lực 68kN.

5. Làm thế nào để áp dụng kết quả nghiên cứu vào thực tế công trình?
   Kết quả giúp dự đoán hướng phát triển vết nứt và thời điểm nguy hiểm, từ đó thiết kế các biện pháp gia cố, bảo trì hoặc thay thế kịp thời nhằm đảm bảo an toàn và tuổi thọ công trình.

Kết luận

• Luận văn đã thành công trong việc áp dụng chuẩn cực tiểu mật độ năng lượng biến dạng (SED) kết hợp kỹ thuật chia lại lưới trong mô hình phần tử hữu hạn để dự đoán hướng phát triển vết nứt trong tấm thép chịu tải kết hợp mode I và mode II.
• Kết quả mô phỏng tương đồng cao với dữ liệu thực nghiệm, chứng minh tính khả thi và độ chính xác của phương pháp.
• Ảnh hưởng của vị trí và kích thước lỗ khuyết đến sự phát triển vết nứt được làm rõ, góp phần nâng cao hiểu biết về cơ chế rạn nứt trong kết cấu.
• Phương pháp nghiên cứu có thể mở rộng ứng dụng cho các vật liệu và điều kiện tải phức tạp hơn trong tương lai.
• Đề xuất các bước tiếp theo bao gồm phát triển phần mềm mô phỏng chuyên dụng, mở rộng nghiên cứu và đào tạo chuyên môn nhằm ứng dụng rộng rãi trong ngành xây dựng.

Quý độc giả và các nhà nghiên cứu được khuyến khích tiếp cận và ứng dụng kết quả nghiên cứu này để nâng cao hiệu quả thiết kế và bảo trì công trình xây dựng.
