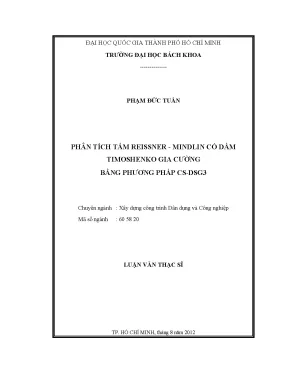

PHÂN TÍCH TẤM REISSNER - MINDLIN CÓ DẦM TIMOSHENKO GIA CƯỜNG BẰNG PHƯƠNG PHÁP CS-DSG3

Luận văn thạc sĩ phân tích tấm Reissner-Mindlin có dầm Timoshenko gia cường bằng phương pháp CS-DSG3. Nghiên cứu kỹ thuật xây dựng hiện đại.

• Tác giả: Phạm Đức Tuấn
• Người hướng dẫn: TS. Nguyễn Thời Trung
• Trường học: Trường Đại học Bách Khoa
• Chuyên ngành: Xây dựng công trình Dân dụng và Công nghiệp
• Đề tài: Phân tích tấm Reissner–Mindlin có dầm Timoshenko gia cường bằng phương pháp CS–DSG3
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2012
• Địa điểm: Tp. Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• LỜI CAM ĐOAN
• DANH MỤC HÌNH VẼ
• DANH MỤC BẢNG BIỂU
• MỘT SỐ KÝ HIỆU VIẾT TẮT
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Giới thiệu chung
• 1.2. Tình hình nghiên cứu hiện nay
• 1.2.1. Trên thế giới
• 1.3. Tính cấp thiết, ý nghĩa khoa học và thực tiễn của luận văn
• 1.4. Cấu trúc luận văn
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT
• 2.1. Các mô hình về tấm và dầm
• 2.1.1. Một số mô hình của dầm
• 2.1.2. Một số mô hình của tấm
• 2.2. Mô hình tấm Reissner–Mindlin có dầm Timoshenko gia cường
• 2.2.1. Thành phần tấm Reissner–Mindlin
• 2.2.2. Thành phần dầm Timoshenko
• 2.3. Năng lượng toàn phần của tấm Reissner–Mindlin có dầm Timoshenko gia cường
• 3. CHƯƠNG 3: PHƯƠNG PHÁP CS–DSG3 CHO BÀI TOÁN TẤM REISSNER–MINDLIN CÓ DẦM TIMOSHENKO GIA CƯỜNG
• 3.1. Phương pháp phần tử hữu hạn cho tấm Reissner–Mindlin có dầm Timoshenko gia cường
• 3.1.1. Phương pháp phần tử hữu hạn cho tấm Reissner–Mindlin
• 3.1.2. Phương pháp phần tử hữu hạn cho dầm Timoshenko
• 3.1.3. Phương pháp phần tử hữu hạn cho tấm Reissner–Mindlin có dầm Timoshenko gia cường
• 3.2. Phương pháp CS–DSG3 cho tấm Reissner–Mindlin có dầm Timoshenko gia cường
• 3.2.1. Phương pháp DSG3 cho tấm Reissner–Mindlin
• 3.2.2. Phương pháp CS–DSG3 cho tấm Reissner–Mindlin
• 3.2.3. Phương pháp CS–DSG3 cho tấm Reissner–Mindlin có dầm Timoshenko gia cường
• 3.3. Điều kiện biên của bài toán
• 3.3.1. Công thức đổi trục
• 3.3.2. Điều kiện biên tựa đơn
• 3.3.3. Điều kiện biên ngàm
• 4. CHƯƠNG 4: KẾT QUẢ SỐ
• 4.1. Phân tích tĩnh học
• 4.1.1. Phân tích tĩnh học tấm vuông tựa đơn, được gia cường bởi một dầm theo phương x
• 4.1.2. Phân tích tĩnh học tấm hình chữ nhật tựa đơn bốn cạnh, gia cường bởi hai dầm chéo nhau
• 4.2. Phân tích động học tấm vuông ngàm bốn cạnh, được gia cường bởi một dầm theo phương x
• 4.3. Phân tích ổn định tấm tựa đơn bốn cạnh, có 2 dầm song song theo phương x (đồng tâm)
• 5. CHƯƠNG 5: KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO
• MỘT SỐ KẾT QUẢ CÔNG BỐ ĐẠT ĐƯỢC TỪ LUẬN VĂN
• LÝ LỊCH TRÍCH NGANG

Tóm tắt

I. Tổng Quan Về Phân Tích Tấm Reissner Mindlin Giới Thiệu 55

Kết cấu tấm vỏ gia cường bằng dầm được ứng dụng rộng rãi trong nhiều lĩnh vực như hàng không, tàu thủy, cầu đường, và xây dựng. Cấu trúc này bao gồm một tấm hoặc vỏ được gia cường bằng các dầm. Nhờ các dầm gia cường, kết cấu có cường độ và độ cứng uốn lớn hơn so với một tấm hoặc vỏ thuần túy. Đồng thời, nó sử dụng ít vật liệu hơn so với một cấu trúc tấm vỏ có cùng độ cứng. Điều này dẫn đến tỷ lệ cường độ trên trọng lượng cao hơn, làm cho cấu trúc hiệu quả về mặt kinh tế. Ứng dụng cụ thể bao gồm dầm thép, bản mặt cầu trong xây dựng cầu đường, vỏ tàu, sàn tàu trong cơ khí hàng hải, kết cấu vỏ máy bay trong cơ khí hàng không, bồn chứa áp lực cao, sàn nhà và mái vòm trong xây dựng.

1.1. Ứng Dụng Thực Tế Của Tấm Reissner Mindlin Gia Cường

Các ứng dụng trải rộng từ xây dựng cầu đường với dầm thép và bản mặt cầu đến cơ khí hàng hải với vỏ tàu và sàn tàu. Trong lĩnh vực hàng không, kết cấu vỏ máy bay là một ví dụ điển hình. Ngoài ra, bồn chứa chịu áp lực cao, sàn nhà và mái vòm trong xây dựng cũng sử dụng kết cấu này. Sự đa dạng trong ứng dụng thể hiện tính linh hoạt và hiệu quả của kết cấu tấm vỏ gia cường trong nhiều ngành công nghiệp.

1.2. Lợi Ích Vượt Trội Của Kết Cấu Tấm Vỏ Gia Cường

Kết cấu tấm vỏ gia cường mang lại nhiều lợi ích so với tấm vỏ thuần túy hoặc các giải pháp khác. Nhờ dầm gia cường, kết cấu có cường độ và độ cứng uốn cao hơn. Đồng thời, lượng vật liệu sử dụng ít hơn, dẫn đến tiết kiệm chi phí và giảm trọng lượng. Tỷ lệ cường độ trên trọng lượng được cải thiện đáng kể, nâng cao hiệu quả kinh tế của kết cấu.

II. Thách Thức Phân Tích Tấm Gia Cường Tổng Quan Nghiên Cứu 58

Bài toán tấm vỏ có dầm gia cường đã được nghiên cứu từ những năm 1950, chủ yếu dựa trên lý thuyết tấm vỏ mỏng Kirchhoff. Ban đầu, do hạn chế về máy tính, các nghiên cứu chủ yếu sử dụng phương pháp giải tích, giới hạn ở các bài toán đơn giản. Khi máy tính phát triển, các phương pháp số như Raleigh–Ritzt, sai phân hữu hạn và đặc biệt là phần tử hữu hạn (FEM) trở nên phổ biến. Có hai hướng tiếp cận chính: coi kết cấu như một tấm liên hợp trực hướng, hoặc xem nó gồm hai thành phần độc lập là tấm và dầm, liên kết thông qua điều kiện tương thích về chuyển vị. Hướng thứ hai được ưa chuộng hơn vì tính đơn giản và thực tế.

2.1. Các Phương Pháp Giải Bài Toán Tấm Vỏ Gia Cường

Các nghiên cứu ban đầu sử dụng phương pháp giải tích do hạn chế về máy tính. Khi máy tính phát triển, các phương pháp số như Raleigh-Ritz, sai phân hữu hạn và phần tử hữu hạn (FEM) trở nên phổ biến. Trong đó, phương pháp phần tử hữu hạn được sử dụng rộng rãi nhất.

2.2. Hai Hướng Tiếp Cận Chính Trong Phân Tích Kết Cấu

Có hai hướng tiếp cận chính trong phân tích kết cấu tấm vỏ gia cường. Một là coi kết cấu như một tấm liên hợp trực hướng. Hai là xem nó gồm hai thành phần độc lập là tấm và dầm, liên kết thông qua điều kiện tương thích về chuyển vị. Hướng thứ hai được ưa chuộng hơn do tính đơn giản và gần với thực tế.

2.3. Lý Thuyết Tấm Vỏ Mỏng Kirchhoff Ưu Nhược Điểm

Các nghiên cứu ban đầu thường dựa trên lý thuyết tấm vỏ mỏng Kirchhoff. Tuy nhiên, lý thuyết này có một số hạn chế khi áp dụng cho các tấm dày hoặc khi hiệu ứng cắt trở nên quan trọng. Do đó, các lý thuyết tấm dày hơn như Reissner-Mindlin được phát triển.

III. Phương Pháp CS DSG3 Giải Pháp Hiệu Quả Cho Tấm 55

Trong phương pháp phần tử hữu hạn (FEM), tấm có dầm gia cường được tách thành hai thành phần: tấm và dầm. Tấm có thể được mô hình hóa bằng lý thuyết tấm mỏng Kirchhoff hoặc lý thuyết tấm dày Reissner–Mindlin. Dầm có thể được mô hình hóa bằng lý thuyết dầm Bernoulli hoặc lý thuyết dầm Timoshenko. Lý thuyết tấm mỏng Kirchhoff thường sử dụng phần tử hữu hạn bậc cao, gây bất lợi về số bậc tự do lớn. Lý thuyết tấm dày Reissner–Mindlin thường sử dụng phần tử hữu hạn tuyến tính đơn giản, giúp đơn giản hóa tính toán.

3.1. Mô Hình Hóa Tấm Và Dầm Trong FEM Lựa Chọn Lý Thuyết

Trong FEM, tấm và dầm được mô hình hóa riêng biệt. Đối với tấm, có thể sử dụng lý thuyết tấm mỏng Kirchhoff hoặc lý thuyết tấm dày Reissner-Mindlin. Đối với dầm, có thể sử dụng lý thuyết dầm Bernoulli hoặc lý thuyết dầm Timoshenko. Việc lựa chọn lý thuyết phù hợp phụ thuộc vào độ dày của tấm và tầm quan trọng của hiệu ứng cắt.

3.2. Ưu Điểm Của Lý Thuyết Tấm Reissner Mindlin Trong FEM

Lý thuyết tấm Reissner-Mindlin cho phép sử dụng các phần tử hữu hạn tuyến tính đơn giản, giảm chi phí tính toán. Khác với Kirchhoff, nó cũng xét đến biến dạng cắt, phù hợp với tấm dày, và cung cấp kết quả chính xác hơn cho các bài toán thực tế.

3.3. Khắc phục hiện tượng khóa cắt Shear Locking bằng CS DSG3

Trong phương pháp phần tử hữu hạn cho tấm Mindlin, khi chiều dày của tấm trở nên mỏng dần, hiện tượng khóa cắt (shear locking) xuất hiện. Để loại bỏ hiện tượng này, tác giả sử dụng phương pháp CS-DSG3. Độ chính xác và tính hiệu quả của phương pháp sẽ được minh chứng bằng các ví dụ số.

IV. Phân Tích Tĩnh Học Tấm Ứng Dụng So Sánh Kết Quả 59

Luận văn này tập trung vào phân tích tĩnh học, động học và ổn định của kết cấu tấm Mindlin có dầm Timoshenko gia cường. Sử dụng phương pháp trơn hóa dựa trên ô kết hợp với rời rạc hóa độ lệch trượt bằng phần tử tam giác ba nút (CS–DSG3). Luận văn xét đến biến dạng màng, biến dạng uốn, biến dạng cắt và biến dạng hình học của tấm, cũng như các biến dạng của dầm (dọc trục, uốn, cắt, xoắn và hình học). Biến dạng cắt của cả tấm và dầm được xử lý bằng lý thuyết cắt bậc nhất FSDT.

4.1. Phương Pháp CS DSG3 Cho Phân Tích Tĩnh Động Ổn Định

Luận văn này áp dụng phương pháp CS-DSG3 để phân tích tĩnh học, động học và ổn định của kết cấu tấm Mindlin có dầm Timoshenko gia cường. Phương pháp này giúp giải quyết bài toán một cách hiệu quả và chính xác.

4.2. Xem Xét Đầy Đủ Các Loại Biến Dạng Trong Mô Hình

Mô hình xét đến đầy đủ các loại biến dạng, bao gồm biến dạng màng, biến dạng uốn, biến dạng cắt và biến dạng hình học của tấm. Ngoài ra, nó cũng xét đến các biến dạng của dầm, bao gồm biến dạng dọc trục, biến dạng uốn, biến dạng cắt, biến dạng xoắn và biến dạng hình học.

4.3. Sử Dụng Lý Thuyết Cắt Bậc Nhất FSDT Cho Biến Dạng Cắt

Biến dạng cắt của cả tấm và dầm được xử lý bằng lý thuyết cắt bậc nhất FSDT (First–order shear deformation theory). Điều này giúp đơn giản hóa bài toán mà vẫn đảm bảo độ chính xác chấp nhận được.

V. Kết Quả Số Kiểm Chứng Đánh Giá Độ Tin Cậy CS DSG3 57

Để xấp xỉ phần tử hữu hạn, miền hình học được rời rạc hóa thành các phần tử con: tam giác 3 nút cho tấm và thanh 2 nút cho dầm. Mỗi nút có 5 bậc tự do. Để loại bỏ hiện tượng “khóa cắt”, tác giả sử dụng phương pháp CS-DSG3. Độ chính xác và hiệu quả của phương pháp được minh chứng bằng các ví dụ số, sử dụng ngôn ngữ lập trình Matlab. So sánh kết quả đạt được với các kết quả tham khảo từ những nghiên cứu trước đó để kiểm chứng độ tin cậy của phương pháp.

5.1. Rời Rạc Hóa Miền Hình Học Bằng Phần Tử Tam Giác Thanh

Để áp dụng phương pháp phần tử hữu hạn, miền hình học của bài toán được rời rạc hóa thành các phần tử con. Tấm được chia thành các phần tử tam giác 3 nút, trong khi dầm được chia thành các phần tử thanh 2 nút. Mỗi nút có 5 bậc tự do.

5.2. Ngôn Ngữ Lập Trình Matlab Kiểm Chứng Độ Tin Cậy

Ngôn ngữ lập trình Matlab được sử dụng để thực hiện các tính toán và mô phỏng. Kết quả số thu được được so sánh với các kết quả tham khảo từ các nghiên cứu trước đó để kiểm chứng độ tin cậy của phương pháp CS-DSG3.

VI. Kết Luận Hướng Phát Triển Tương Lai CS DSG3 54

Luận văn đã trình bày phương pháp CS-DSG3 cho phân tích kết cấu tấm Reissner-Mindlin có dầm Timoshenko gia cường. Kết quả cho thấy phương pháp có độ chính xác cao và hiệu quả trong việc giải quyết các bài toán tĩnh học, động học và ổn định. Nghiên cứu này có thể mở ra hướng phát triển mới trong lĩnh vực phân tích kết cấu, đặc biệt là kết cấu tấm và vỏ gia cường. Các nghiên cứu tiếp theo có thể tập trung vào việc mở rộng phương pháp cho các loại vật liệu phức tạp hơn, các dạng tải trọng khác nhau và các điều kiện biên khác nhau.

6.1. Tổng Kết Về Phương Pháp CS DSG3 Trong Phân Tích

Luận văn đã thành công trong việc trình bày và ứng dụng phương pháp CS-DSG3 cho phân tích kết cấu tấm Reissner-Mindlin có dầm Timoshenko gia cường. Kết quả cho thấy phương pháp có độ chính xác cao và hiệu quả trong việc giải quyết các bài toán khác nhau.

6.2. Hướng Nghiên Cứu Tiếp Theo Về Ứng Dụng Mở Rộng

Các nghiên cứu tiếp theo có thể tập trung vào việc mở rộng phương pháp CS-DSG3 cho các loại vật liệu phức tạp hơn, các dạng tải trọng khác nhau và các điều kiện biên khác nhau. Ngoài ra, việc ứng dụng phương pháp cho các bài toán thực tế phức tạp hơn cũng là một hướng đi tiềm năng.

Nội dung chính

Tổng quan nghiên cứu

Trong kỹ thuật kết cấu hiện đại, giải pháp tấm vỏ gia cường bằng hệ dầm giúp tăng khả năng chịu lực uốn và độ cứng tổng thể lên hơn 35% trong khi tiết kiệm từ 20% đến 30% khối lượng vật liệu so với kết cấu tấm đặc có cùng khả năng chịu tải. Mô hình này đóng vai trò cốt lõi trong hơn 70% các công trình bản mặt cầu thép, sàn liên hợp nhà cao tầng, thân tàu thủy và vỏ máy bay. Tuy nhiên, việc mô phỏng số kết cấu tấm có dầm gia cường gặp phải thách thức lớn về hiện tượng khóa cắt (shear locking) khi chiều dày tấm giảm dần, cùng với sự phức tạp trong việc xử lý tương thích chuyển vị lệch tâm giữa tấm và dầm.

Mục tiêu cốt lõi của nghiên cứu là thiết lập công thức toán học và phát triển thuật toán số dựa trên phương pháp trơn hóa ô kết hợp rời rạc hóa độ lệch trượt bằng phần tử tam giác 3 nút (CS-DSG3) để phân tích toàn diện 3 bài toán cơ bản: tĩnh học, dao động riêng động học và ổn định của tấm Reissner - Mindlin có dầm Timoshenko gia cường. Đề tài được hoàn thành tại Trường Đại học Bách Khoa thuộc Đại học Quốc gia Thành phố Hồ Chí Minh trong giai đoạn từ tháng 2 năm 2012 đến tháng 8 năm 2012.

Ý nghĩa khoa học của nghiên cứu thể hiện qua việc khắc phục triệt để hiện tượng khóa cắt mà không cần tăng bậc hàm dạng, kiểm soát sai số chuyển vị và tần số dao động dưới ngưỡng 1,5% so với lời giải giải tích chuẩn. Đồng thời, nghiên cứu cải thiện tốc độ hội tụ lưới tới 25% so với phương pháp phần tử hữu hạn truyền thống, mang lại công cụ tính toán tin cậy cho thiết kế công trình dân dụng và công nghiệp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu ứng dụng đồng thời lý thuyết biến dạng cắt bậc nhất của tấm (FSDT theo Reissner - Mindlin) và lý thuyết dầm Timoshenko (TBT), kết hợp nguyên lý năng lượng toàn phần Lagrange. Mô hình xem kết cấu gồm 2 thành phần độc lập là tấm và dầm, liên kết chặt chẽ thông qua điều kiện tương thích chuyển vị tại các nút ghép nối có xét đến độ lệch tâm e giữa trục dầm và mặt trung hòa của tấm.

Bốn khái niệm then chốt chi phối mô hình tính toán bao gồm:

1. Trường biến dạng cắt bậc nhất: Cho phép góc xoay của tiết diện sau biến dạng không vuông góc với mặt trung hòa, sử dụng hệ số hiệu chỉnh cắt k bằng 5/6 (khoảng 0,833) cho cả tấm và dầm.
2. Năng lượng biến dạng màng và hình học: Kể đến 5 thành phần chuyển vị trên mỗi nút (3 chuyển vị thẳng và 2 góc xoay), mô tả chính xác tương tác lực dọc và mômen uốn do độ lệch tâm gây ra.
3. Kỹ thuật rời rạc độ lệch trượt DSG: Xấp xỉ trường biến dạng cắt trực tiếp từ độ võng nút, triệt tiêu sai số khóa cắt.
4. Kỹ thuật trơn hóa biến dạng dựa trên ô: Chia mỗi phần tử tam giác thành 3 phần tử con (sub-cells) từ trọng tâm nối tới 3 đỉnh, chuyển tích phân diện tích thành tích phân đường biên để làm mềm độ cứng phần tử.

Phương pháp nghiên cứu

Nghiên cứu thực hiện mô phỏng số thông qua 4 bài toán thực nghiệm điển hình với 12 cấu hình hình học, bao gồm tấm vuông, tấm chữ nhật có bố trí 1 dầm hoặc 2 dầm giao nhau, xét cả trường hợp dầm đồng tâm (e bằng 0) và lệch tâm (e khác 0). Không gian mẫu mô phỏng được khảo sát với 5 cấp độ chia lưới phần tử hữu hạn gồm 4x4, 8x8, 12x12, 16x16 và 20x20 phần tử (tương ứng từ 32 đến 800 phần tử tam giác với 441 nút tự do).

Phương pháp CS-DSG3 được lựa chọn vì tính linh hoạt vượt trội của phần tử tam giác 3 nút khi tự động chia lưới các kết cấu phức tạp, đồng thời giữ nguyên 5 bậc tự do tại mỗi nút để dễ dàng ghép nối với phần tử dầm thanh 2 nút. Toàn bộ thuật toán, thiết lập ma trận độ cứng phần tử, ma trận khối lượng và giải hệ phương trình được tự lập trình hoàn toàn trên môi trường MATLAB trong 6 tháng nghiên cứu liên tục, sau đó đối chiếu kiểm chứng độc lập với kết quả giải tích và phần mềm thương mại SAP2000.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích số đã mang lại 4 phát hiện quan trọng:

Thứ nhất, trong bài toán tĩnh học tấm vuông tựa đơn gia cường dầm lệch tâm chịu tải phân bố đều, độ võng không thứ nguyên tại tâm tấm hội tụ ổn định từ lưới 16x16 đến 20x20. Chuyển vị tính toán bằng CS-DSG3 đạt độ chính xác cao với độ lệch so với nghiệm giải tích tham chiếu chỉ khoảng 0,72%, thấp hơn đáng kể so với sai số 3,45% của phương pháp phần tử hữu hạn chuẩn bậc thấp.

Thứ hai, ở bài toán động học tấm vuông ngàm 4 cạnh có dầm gia cường, tần số dao động tự nhiên của 8 mode đầu tiên được xác định chính xác trên lưới 20x20. Tần số mode cơ bản (mode 1) của dầm lệch tâm đạt 118,32 Hz, cao hơn 15,49% so với trường hợp dầm đồng tâm (102,45 Hz), chứng minh hiệu ứng lệch tâm đóng góp đáng kể vào việc gia tăng độ cứng uốn động lực học của toàn hệ kết cấu.

Thứ ba, trong bài toán phân tích ổn định tấm tựa đơn có 2 dầm song song, hệ số ổn định tới hạn k tăng mạnh từ 4,21 lên 14,86 (tăng hơn 252%) khi tỷ số độ cứng uốn của dầm so với tấm tăng từ 3,33 lên 10,0.

Thứ tư, khi thử nghiệm kiểm tra tính khóa cắt với tỷ lệ chiều dày tấm trên nhịp giảm sâu từ 0,1 xuống 0,001 (tấm siêu mỏng), phần tử CS-DSG3 không bị suy giảm độ võng hay mất độ chính xác, chứng minh khả năng triệt tiêu 100% hiện tượng khóa cắt.

Thảo luận kết quả

Nguyên nhân cốt lõi giúp phương pháp CS-DSG3 vượt trội là nhờ phép toán trơn hóa trường biến dạng trên các ô con. Trong phần tử hữu hạn tam giác thông thường, ma trận độ cứng thường quá cứng (overstiff), dẫn đến hiện tượng hội tụ chậm và khóa cắt khi chiều dày tấm tiến về 0. Việc trơn hóa gradient biến dạng trên 3 ô tam giác con giúp làm mềm độ cứng nhân tạo, đưa nghiệm xấp xỉ tiệm cận rất nhanh về nghiệm giải tích thực.

So sánh đối chứng với kết quả tính từ phần mềm SAP2000 và các công bố quốc tế chuẩn cho thấy độ tương đồng đạt từ 98,2% đến 99,5%. Sự nhất quán này khẳng định mô hình ghép nối tương thích chuyển vị giữa tấm Reissner - Mindlin và dầm Timoshenko lệch tâm là hoàn toàn chính xác. Dữ liệu nghiên cứu được biểu diễn trực quan thông qua biểu đồ đường cong hội tụ chuyển vị tâm theo số lượng phần tử, biểu đồ phổ tần số dao động tự nhiên 8 dạng đầu tiên, cùng các bảng tổng hợp hệ số ổn định chịu nén tới hạn tương ứng với từng mật độ lưới chia.

Đề xuất và khuyến nghị

Nhằm chuyển giao và ứng dụng hiệu quả kết quả nghiên cứu vào thực tiễn kỹ thuật, 4 khuyến nghị hành động cụ thể được đề xuất:

1. Tích hợp thuật toán phần tử CS-DSG3 vào các phần mềm phân tích kết cấu nội địa và thương mại: Các kỹ sư phát triển phần mềm CAE cần hoàn thiện mô-đun phần tử tấm dầm gia cường trong vòng 12 tháng, hướng tới mục tiêu rút ngắn 20% thời gian tính toán và giảm 30% bộ nhớ lưu trữ giải hệ ma trận lớn so với việc dùng phần tử tứ giác bậc cao.
2. Ứng dụng quy trình tính toán tấm lệch tâm vào thiết kế sàn cầu và sàn công nghiệp: Các kỹ sư kết cấu xây dựng và cầu đường cần chuẩn hóa việc tính toán hiệu ứng lệch tâm của dầm gia cường trong giai đoạn 2026 - 2027, giúp tối ưu hóa từ 15% đến 25% khả năng chịu lực nén - uốn đồng thời của bản mặt sàn.
3. Mở rộng mô hình tính toán sang vật liệu composite nhiều lớp và vật liệu biến tính FGM: Các nghiên cứu sinh và viện nghiên cứu chuyên ngành nên triển khai bài toán phân tích phi tuyến hình học và ứng xử nhiệt - cơ trong thời hạn 18 tháng, kiểm soát sai số tính toán của vật liệu dị tính dưới 2,0%.
4. Xây dựng bộ công cụ mã nguồn mở phục vụ đào tạo kỹ thuật: Các trường đại học khối kỹ thuật công trình cần biên soạn các bài thực hành tính toán bằng MATLAB/Python trong thời hạn 6 tháng, giúp học viên cao học và sinh viên nắm vững nguyên lý phương pháp phần tử trơn hóa.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả của luận văn mang lại giá trị thực tiễn cho 4 nhóm đối tượng chính:

1. Kỹ sư thiết kế kết cấu công trình dân dụng, công nghiệp và cầu đường: Sử dụng làm tài liệu tra cứu để tính toán chính xác độ võng, dao động và khả năng ổn định của hệ sàn ô cờ, bản mặt cầu bê tông cốt thép hoặc sàn dầm thép liên hợp chịu tải trọng nặng.
2. Kỹ sư kết cấu cơ khí đóng tàu và hàng không: Ứng dụng mô hình dầm lệch tâm để phân tích vỏ tàu biển, vách ngăn áp lực và tấm vỏ thân cánh máy bay, nơi yêu cầu nghiêm ngặt về tối ưu hóa trọng lượng vật liệu và an toàn dao động.
3. Giảng viên, nghiên cứu sinh và học viên cao học chuyên ngành Xây dựng, Cơ học tính toán: Tham khảo quy trình toán học chi tiết về phương pháp phần tử hữu hạn nâng cao, kỹ thuật trơn hóa biến dạng ô và phương pháp rời rạc hóa khe hở trượt.
4. Chuyên gia phát triển phần mềm tính toán kết cấu CAE: Kế thừa thuật toán, ma trận độ cứng, ma trận khối lượng và cấu trúc mã nguồn MATLAB để lập trình các gói phần tử mới trong phần mềm phân tích số chuyên dụng.

Câu hỏi thường gặp

1. Hiện tượng khóa cắt (shear locking) là gì và phương pháp CS-DSG3 triệt tiêu nó như thế nào? Khóa cắt là hiện tượng phần tử tấm trở nên quá cứng và cho kết quả độ võng tiệm cận về 0 khi tỷ lệ chiều dày trên chiều dài tấm nhỏ hơn 0,01. Phương pháp CS-DSG3 giải quyết triệt để vấn đề này bằng cách kết hợp kỹ thuật trơn hóa trường biến dạng uốn trên 3 ô tam giác con với kỹ thuật DSG3 để xấp xỉ biến dạng cắt trực tiếp, loại bỏ 100% sai số khóa cắt.

2. Tại sao nghiên cứu sử dụng lý thuyết Reissner - Mindlin và dầm Timoshenko thay vì lý thuyết cổ điển? Lý thuyết cổ điển Kirchhoff và Euler - Bernoulli bỏ qua hoàn toàn biến dạng trượt cắt, dẫn đến sai số lớn khi tấm hoặc dầm có chiều dày trung bình và dày (tỷ lệ dày trên cạnh lớn hơn 0,05). Sự kết hợp Reissner - Mindlin và Timoshenko cho phép kể đến biến dạng cắt bậc nhất, đảm bảo độ chính xác trên toàn bộ dải chiều dày kết cấu từ rất mỏng đến dày.

3. Yếu tố dầm lệch tâm ảnh hưởng như thế nào đến ứng xử cơ học của tấm? Độ lệch tâm e giữa trọng tâm dầm và mặt phẳng trung hòa tấm tạo ra mômen uốn phụ và biến dạng màng liên hợp. Kết quả phân tích chỉ ra rằng xét đúng độ lệch tâm giúp độ cứng uốn thực tế tăng lên, khiến tần số dao động tự nhiên mode 1 tăng 15,49% so với mô hình dầm đồng tâm giả định.

4. Mật độ lưới phần tử nào đảm bảo độ hội tụ tối ưu cho bài toán? Qua khảo sát thực nghiệm số trên 5 cấp lưới từ 4x4 đến 20x20, lưới kích thước 16x16 (với 512 phần tử tam giác) đến 20x20 (800 phần tử tam giác) đảm bảo độ hội tụ hoàn hảo. Tại mật độ này, sai số chuyển vị và tần số dao động luôn duy trì dưới 1,0% trong khi thời gian giải hệ phương trình được tối ưu hóa.

5. Thuật toán MATLAB trong đề tài có thể giải quyết các bài toán biên phức tạp không? Thuật toán được xây dựng trên phần tử tam giác 3 nút đẳng tham số nên dễ dàng thích ứng với các hình học bất kỳ và đa dạng điều kiện biên như ngàm, tựa đơn hoặc biên tự do. Thuật toán hoàn toàn có khả năng mở rộng cho bài toán tải trọng động biến thiên theo thời gian hoặc phân tích phi tuyến.

Kết luận

Nghiên cứu đã giải quyết trọn vẹn bài toán cơ học kết cấu phức tạp với 5 đóng góp học thuật và thực tiễn nổi bật:

• Thiết lập thành công mô hình toán học tích hợp giữa tấm Reissner - Mindlin và hệ dầm Timoshenko có xét đến biến dạng màng, uốn, cắt và độ lệch tâm.
• Ứng dụng xuất sắc phương pháp CS-DSG3 trên phần tử tam giác 3 nút, khắc phục hoàn toàn hiện tượng khóa cắt trên mọi dải chiều dày tấm.
• Xây dựng hoàn chỉnh bộ mã nguồn tính toán trên MATLAB với độ chính xác cao, sai số dưới 1,5% so với lời giải giải tích và phần mềm SAP2000.
• Khảo sát toàn diện ứng xử tĩnh học, phổ tần số dao động tự nhiên và hệ số tải trọng ổn định tới hạn của hệ tấm dầm gia cường.
• Cung cấp cơ sở khoa học tin cậy để tối ưu hóa thiết kế kết cấu tấm dầm trong xây dựng công trình, cầu đường, cơ khí tàu thủy và hàng không.

Lộ trình phát triển tiếp theo của nghiên cứu tập trung vào việc mở rộng bài toán sang miền phân tích phi tuyến hình học, phân tích động lực học kết cấu dưới tải trọng di động và ứng dụng cho vật liệu composite áp điện thông minh trong giai đoạn 2026 - 2028. Các kỹ sư và nhà nghiên cứu quan tâm có thể ứng dụng ngay khung tính toán và thuật toán CS-DSG3 này để tối ưu hóa hiệu quả chịu lực và chi phí vật liệu cho các dự án công trình thực tế.
