Phân Tích Hệ Thống Điện: Phương Pháp và Ứng Dụng

Chuyên khảo kỹ thuật phân tích Cá phương pháp phân tích hệ thống điện ứng dụng lập chương trình hỗ trợ các phương pháp giảng dạy, đánh giá các khía cạnh quan trọng, đề xuất hướng

• Tác giả: Phan Thị Lan
• Người hướng dẫn: PGS.TS Trần Bách À Ộ
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Mạng và Hệ Thống Điện
• Đề tài: Phân Tích Hệ Thống Điện: Phương Pháp và Ứng Dụng
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2008
• Địa điểm: Hà Nội

Mục lục chi tiết

• 1. CHƯƠNG 1: TỔNG QUAN VỀ HỆ THỐNG ĐIỆN
• 1.1. Tổng quan về hệ thống điện
• 1.2. Khái niệm về mạng điện
• 1.3. Phân loại mạng điện
• 1.4. Yêu cầu đối với mạng điện
• 1.4.1. Liên tục cung cấp điện
• 1.4.2. Bảo đảm chất lượng điện năng
• 1.4.3. Chờ tiêu kinh tế cao
• 1.4.4. An toàn đối với con người
• 2. CHƯƠNG 2: ĐẶC ĐIỂM CỦA PHỤ TẢI ĐIỆN
• 2.1. Đặc điểm của phụ tải điện
• 3. CHƯƠNG 3: HOẠT ĐỘNG CỦA HỆ THỐNG ĐIỆN
• 3.1. Chỗ để làm việc của hệ thống điện và cân bằng công suất

Tóm tắt

I. Tổng quan về phân tích hệ thống điện Khái niệm và tầm quan trọng

Phân tích hệ thống điện là một lĩnh vực quan trọng trong ngành năng lượng, giúp hiểu rõ cách thức hoạt động của các thành phần trong hệ thống điện. Hệ thống điện bao gồm các nhà máy phát điện, trạm biến áp, và mạng lưới truyền tải điện. Việc phân tích này không chỉ giúp tối ưu hóa hiệu suất mà còn đảm bảo an toàn và độ tin cậy trong cung cấp điện năng. Theo nghiên cứu của Phan Thị Lan (2008), việc áp dụng các phương pháp phân tích hiện đại có thể cải thiện đáng kể chất lượng điện năng.

1.1. Khái niệm về hệ thống điện và các thành phần chính

Hệ thống điện là một tập hợp các thiết bị và công nghệ nhằm sản xuất, truyền tải và phân phối điện năng. Các thành phần chính bao gồm nhà máy điện, trạm biến áp, và mạng lưới truyền tải. Mỗi thành phần đóng vai trò quan trọng trong việc đảm bảo cung cấp điện năng ổn định và hiệu quả.

1.2. Tầm quan trọng của phân tích hệ thống điện trong quản lý năng lượng

Phân tích hệ thống điện giúp xác định các vấn đề tiềm ẩn trong quá trình vận hành, từ đó đưa ra các giải pháp cải thiện. Việc này không chỉ giúp tiết kiệm chi phí mà còn nâng cao độ tin cậy của hệ thống điện, đảm bảo cung cấp điện liên tục cho người tiêu dùng.

II. Các thách thức trong phân tích hệ thống điện hiện nay

Mặc dù phân tích hệ thống điện mang lại nhiều lợi ích, nhưng cũng đối mặt với nhiều thách thức. Các vấn đề như sự gia tăng nhu cầu điện năng, sự phức tạp của hệ thống, và các yếu tố môi trường đều ảnh hưởng đến hiệu quả phân tích. Theo nghiên cứu, việc không cập nhật công nghệ mới có thể dẫn đến những sai sót trong phân tích và quản lý hệ thống.

2.1. Sự gia tăng nhu cầu điện năng và áp lực lên hệ thống

Nhu cầu điện năng ngày càng tăng cao do sự phát triển kinh tế và đô thị hóa. Điều này tạo ra áp lực lớn lên hệ thống điện, yêu cầu các phương pháp phân tích phải linh hoạt và hiệu quả hơn để đáp ứng nhu cầu.

2.2. Tính phức tạp của hệ thống điện và các yếu tố tác động

Hệ thống điện ngày càng trở nên phức tạp với sự kết hợp của nhiều công nghệ mới. Các yếu tố như biến đổi khí hậu, chính sách năng lượng và sự phát triển của năng lượng tái tạo cũng ảnh hưởng đến quá trình phân tích và quản lý hệ thống.

III. Phương pháp phân tích hệ thống điện hiệu quả

Để phân tích hệ thống điện một cách hiệu quả, cần áp dụng các phương pháp hiện đại như mô hình hóa, phân tích định lượng và sử dụng phần mềm chuyên dụng. Những phương pháp này giúp tối ưu hóa hoạt động của hệ thống và nâng cao chất lượng điện năng. Theo Phan Thị Lan (2008), việc áp dụng mô hình hóa có thể giúp dự đoán các vấn đề tiềm ẩn trong hệ thống.

3.1. Mô hình hóa hệ thống điện Lợi ích và ứng dụng

Mô hình hóa hệ thống điện cho phép các kỹ sư mô phỏng và phân tích các kịch bản khác nhau. Điều này giúp phát hiện sớm các vấn đề và đưa ra giải pháp kịp thời, từ đó nâng cao hiệu quả hoạt động của hệ thống.

3.2. Phân tích định lượng trong quản lý hệ thống điện

Phân tích định lượng sử dụng các phương pháp toán học và thống kê để đánh giá hiệu suất của hệ thống điện. Việc này giúp xác định các chỉ số quan trọng và đưa ra quyết định dựa trên dữ liệu thực tế.

IV. Ứng dụng thực tiễn của phân tích hệ thống điện

Phân tích hệ thống điện không chỉ dừng lại ở lý thuyết mà còn có nhiều ứng dụng thực tiễn. Các nghiên cứu cho thấy việc áp dụng phân tích hệ thống điện có thể cải thiện đáng kể hiệu suất và độ tin cậy của hệ thống. Các ứng dụng này bao gồm tối ưu hóa quy trình sản xuất điện, giảm thiểu tổn thất điện năng và nâng cao chất lượng dịch vụ.

4.1. Tối ưu hóa quy trình sản xuất điện

Việc phân tích hệ thống điện giúp xác định các điểm yếu trong quy trình sản xuất, từ đó đưa ra các biện pháp cải tiến. Điều này không chỉ giúp tiết kiệm chi phí mà còn nâng cao hiệu suất sản xuất điện.

4.2. Giảm thiểu tổn thất điện năng trong hệ thống

Phân tích hệ thống điện giúp phát hiện các nguyên nhân gây tổn thất điện năng, từ đó đưa ra các giải pháp khắc phục. Việc này không chỉ giúp tiết kiệm chi phí mà còn nâng cao hiệu quả sử dụng năng lượng.

V. Kết luận và tương lai của phân tích hệ thống điện

Phân tích hệ thống điện là một lĩnh vực quan trọng và cần thiết trong bối cảnh hiện nay. Với sự phát triển của công nghệ và nhu cầu ngày càng cao về điện năng, việc áp dụng các phương pháp phân tích hiện đại sẽ giúp nâng cao hiệu quả và độ tin cậy của hệ thống điện. Tương lai của phân tích hệ thống điện hứa hẹn sẽ có nhiều tiến bộ và cải tiến, đáp ứng tốt hơn nhu cầu của xã hội.

5.1. Xu hướng phát triển công nghệ trong phân tích hệ thống điện

Công nghệ mới như trí tuệ nhân tạo và học máy đang được áp dụng trong phân tích hệ thống điện. Những công nghệ này giúp cải thiện độ chính xác và hiệu quả của các phương pháp phân tích.

5.2. Tầm quan trọng của nghiên cứu và phát triển trong lĩnh vực này

Nghiên cứu và phát triển là yếu tố then chốt để nâng cao chất lượng phân tích hệ thống điện. Việc đầu tư vào nghiên cứu sẽ giúp phát hiện ra các phương pháp mới và cải tiến quy trình hiện tại.

Nội dung chính

Tổng quan nghiên cứu

Hệ thống điện đóng vai trò thiết yếu trong việc cung cấp điện năng cho sinh hoạt và sản xuất, chiếm thị phần lớn trong hệ thống năng lượng tiêu thụ toàn cầu. Theo ước tính, nhu cầu điện năng ngày càng tăng cao, đòi hỏi các phương pháp phân tích và vận hành hệ thống điện phải được nâng cao để đảm bảo tính ổn định, an toàn và hiệu quả kinh tế. Luận văn tập trung nghiên cứu các phương pháp phân tích hệ thống điện động, đặc biệt là các kỹ thuật mô hình hóa và giải tích lưới điện nhằm hỗ trợ công tác điều khiển và giảng dạy phân tích lưới điện.

Phạm vi nghiên cứu bao gồm hệ thống điện xoay chiều ba pha với các cấp điện áp từ hạ áp đến siêu cao áp, tập trung vào mạng điện truyền tải và phân phối tại Việt Nam trong giai đoạn 2006-2008. Mục tiêu chính là xây dựng mô hình toán học chính xác cho các phần tử trong hệ thống điện như máy phát, máy biến áp, đường dây và phụ tải, đồng thời phát triển các phương pháp giải tích hiệu quả để tính toán trạng thái hệ thống điện, cân bằng công suất và phân tích các hiện tượng động trong mạng.

Nghiên cứu có ý nghĩa quan trọng trong việc nâng cao độ tin cậy cung cấp điện, tối ưu hóa vận hành hệ thống điện, giảm tổn thất điện năng và chi phí vận hành. Kết quả nghiên cứu cũng góp phần hỗ trợ đào tạo chuyên sâu cho sinh viên ngành mạng và hệ thống điện, đồng thời cung cấp cơ sở khoa học cho các nhà quản lý và kỹ sư điện trong việc thiết kế và vận hành hệ thống điện hiện đại.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu sau:

• Lý thuyết phân tích lưới điện: Bao gồm các định luật Kirchhoff về cân bằng dòng và điện áp, lý thuyết ma trận tăng dẫn (Y-bus) để mô hình hóa mối quan hệ giữa điện áp và dòng điện tại các nút trong hệ thống điện.

• Mô hình hóa các phần tử hệ thống điện: Máy phát điện được mô hình hóa như các nút phát công suất với điện áp và góc pha xác định; máy biến áp được thay thế bằng các phần tử điện trở và điện cảm tương đương; đường dây truyền tải được mô hình hóa bằng các tham số điện trở, điện cảm, điện dung và điện dẫn phân bố.

• Phương pháp cân bằng công suất nút: Sử dụng các phương trình phi tuyến tính biểu diễn công suất tác động và công suất phản kháng tại các nút, từ đó xác định điện áp và góc pha tại các nút tiêu thụ và nguồn.

• Phương pháp giải tích số: Áp dụng các thuật toán giải hệ phương trình phi tuyến như phương pháp Gauss, Gauss-Seidel để tìm nghiệm của hệ thống, đảm bảo tính ổn định và hội tụ nhanh.

Các khái niệm chính bao gồm: công suất tác động (P), công suất phản kháng (Q), điện áp nút (U), góc pha điện áp (θ), ma trận tăng dẫn (Y-bus), và các loại nút trong hệ thống điện (nút cân bằng, nút nguồn, nút tải).

Phương pháp nghiên cứu

Nguồn dữ liệu nghiên cứu được thu thập từ các tài liệu kỹ thuật, số liệu vận hành thực tế của hệ thống điện Việt Nam giai đoạn 2006-2008, cùng các tiêu chuẩn kỹ thuật quốc tế về thiết kế và vận hành mạng điện.

Phương pháp phân tích bao gồm:

• Xây dựng mô hình toán học chi tiết cho từng phần tử hệ thống điện dựa trên các tham số kỹ thuật.

• Thiết lập hệ phương trình cân bằng công suất nút phi tuyến tính.

• Áp dụng phương pháp giải tích số Gauss và Gauss-Seidel để giải hệ phương trình, xác định trạng thái điện áp và dòng điện trong hệ thống.

• Phân tích các kết quả thu được, so sánh với dữ liệu thực tế và các nghiên cứu trước để đánh giá độ chính xác và hiệu quả của mô hình.

Timeline nghiên cứu kéo dài trong 2 năm, từ 2006 đến 2008, bao gồm các giai đoạn: thu thập dữ liệu, xây dựng mô hình, phát triển thuật toán giải, kiểm thử và hoàn thiện luận văn.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Mô hình hóa chính xác các phần tử hệ thống điện: Mô hình máy phát điện, máy biến áp và đường dây truyền tải được xây dựng với các tham số vật lý và điện học chi tiết, cho phép mô phỏng chính xác trạng thái vận hành của hệ thống. Ví dụ, điện trở và điện cảm của đường dây được tính toán dựa trên chiều dài và tiết diện dây, giúp dự đoán tổn thất điện năng hiệu quả.

2. Hiệu quả của phương pháp giải tích số Gauss-Seidel: Phương pháp này cho phép giải hệ phương trình cân bằng công suất nút với độ chính xác cao và tốc độ hội tụ nhanh, giảm thời gian tính toán khoảng 30% so với phương pháp Gauss truyền thống trong các trường hợp mạng điện có quy mô trung bình.

3. Phân loại và xử lý các loại nút trong hệ thống: Việc phân biệt rõ ràng các loại nút (nút cân bằng, nút nguồn, nút tải) giúp tối ưu hóa quá trình tính toán và đảm bảo tính ổn định của hệ thống điện. Nút cân bằng được xác định là nút có công suất phát lớn nhất, đóng vai trò điều khiển tần số và điện áp hệ thống.

4. Ảnh hưởng của công suất phản kháng đến chất lượng điện năng: Kết quả phân tích cho thấy công suất phản kháng có vai trò quan trọng trong việc duy trì điện áp ổn định tại các nút tải. Việc điều chỉnh công suất phản kháng tại các nút PV giúp giảm biến động điện áp trong phạm vi ±5%, đảm bảo chất lượng điện năng theo tiêu chuẩn.

Thảo luận kết quả

Nguyên nhân của các phát hiện trên xuất phát từ việc áp dụng mô hình toán học chi tiết và phương pháp giải tích số phù hợp với đặc điểm vận hành thực tế của hệ thống điện Việt Nam. So sánh với các nghiên cứu trong ngành, kết quả cho thấy phương pháp Gauss-Seidel không chỉ phù hợp với mạng điện có quy mô vừa và nhỏ mà còn có thể mở rộng cho các hệ thống lớn hơn với điều chỉnh thuật toán thích hợp.

Việc phân loại nút và xử lý công suất phản kháng góp phần nâng cao độ tin cậy và ổn định của hệ thống, đồng thời giảm thiểu tổn thất điện năng và chi phí vận hành. Dữ liệu có thể được trình bày qua biểu đồ biến động điện áp tại các nút tải trước và sau khi điều chỉnh công suất phản kháng, cũng như bảng so sánh thời gian hội tụ của các phương pháp giải tích số.

Kết quả nghiên cứu có ý nghĩa thực tiễn trong việc hỗ trợ các kỹ sư điện trong công tác thiết kế, vận hành và bảo trì hệ thống điện, đồng thời làm cơ sở cho việc đào tạo chuyên sâu trong lĩnh vực mạng và hệ thống điện.

Đề xuất và khuyến nghị

1. Ứng dụng rộng rãi phương pháp giải tích số Gauss-Seidel trong tính toán trạng thái hệ thống điện

   • Mục tiêu: Tăng tốc độ tính toán và nâng cao độ chính xác
   • Thời gian: Triển khai trong 1-2 năm
   • Chủ thể: Các công ty truyền tải và phân phối điện, viện nghiên cứu

2. Phát triển phần mềm mô phỏng hệ thống điện dựa trên mô hình toán học chi tiết

   • Mục tiêu: Hỗ trợ công tác đào tạo và vận hành hệ thống điện
   • Thời gian: 2 năm
   • Chủ thể: Các trường đại học, trung tâm đào tạo kỹ thuật điện

3. Tăng cường điều chỉnh công suất phản kháng tại các nút PV để ổn định điện áp

   • Mục tiêu: Giảm biến động điện áp trong phạm vi cho phép
   • Thời gian: 1 năm
   • Chủ thể: Các nhà máy điện, trung tâm điều độ hệ thống điện

4. Xây dựng quy trình phân loại và xử lý các loại nút trong hệ thống điện

   • Mục tiêu: Tối ưu hóa quá trình tính toán và vận hành hệ thống
   • Thời gian: 6 tháng
   • Chủ thể: Các đơn vị vận hành hệ thống điện, các kỹ sư điện

Đối tượng nên tham khảo luận văn

1. Kỹ sư và chuyên gia vận hành hệ thống điện

   • Lợi ích: Nắm vững các phương pháp phân tích và mô hình hóa hệ thống điện để nâng cao hiệu quả vận hành và bảo trì.

2. Giảng viên và sinh viên ngành mạng và hệ thống điện

   • Lợi ích: Cung cấp tài liệu tham khảo chuyên sâu về lý thuyết và phương pháp giải tích hệ thống điện, hỗ trợ đào tạo và nghiên cứu khoa học.

3. Nhà quản lý và hoạch định chính sách năng lượng

   • Lợi ích: Hiểu rõ các yếu tố ảnh hưởng đến độ tin cậy và hiệu quả của hệ thống điện, từ đó xây dựng chính sách phát triển bền vững.

4. Các nhà phát triển phần mềm và công nghệ trong lĩnh vực điện năng

   • Lợi ích: Áp dụng các mô hình và thuật toán nghiên cứu để phát triển các công cụ hỗ trợ thiết kế và vận hành hệ thống điện thông minh.

Câu hỏi thường gặp

1. Phương pháp Gauss-Seidel có ưu điểm gì so với phương pháp Gauss truyền thống?
   Phương pháp Gauss-Seidel cải tiến bằng cách sử dụng nghiệm tính được ngay trong quá trình lặp để tính nghiệm tiếp theo, giúp tăng tốc độ hội tụ khoảng 30% và giảm chi phí tính toán, đặc biệt hiệu quả với các hệ thống điện có quy mô vừa và nhỏ.

2. Tại sao cần phân loại các loại nút trong hệ thống điện?
   Phân loại giúp xác định vai trò và đặc tính của từng nút (nguồn, tải, cân bằng), từ đó áp dụng các phương pháp tính toán phù hợp, đảm bảo tính ổn định và hiệu quả vận hành của hệ thống.

3. Công suất phản kháng ảnh hưởng như thế nào đến chất lượng điện năng?
   Công suất phản kháng giúp duy trì điện áp ổn định tại các nút tải, giảm biến động điện áp trong phạm vi ±5%, từ đó nâng cao chất lượng điện năng và bảo vệ thiết bị điện khỏi hư hỏng.

4. Mô hình hóa máy biến áp như thế nào trong phân tích hệ thống điện?
   Máy biến áp được mô hình hóa bằng các phần tử điện trở và điện cảm tương đương, bao gồm điện trở tổn hao và điện cảm tạo ra điện áp sụt áp, giúp mô phỏng chính xác ảnh hưởng của máy biến áp đến trạng thái điện áp và dòng điện trong hệ thống.

5. Làm thế nào để đảm bảo an toàn khi vận hành hệ thống điện?
   Đảm bảo an toàn thông qua việc thiết kế khoảng cách an toàn, sử dụng thiết bị bảo vệ tự động, đào tạo nhân viên vận hành về các quy trình an toàn điện, và kiểm tra định kỳ các thiết bị điện nhằm ngăn ngừa sự cố và tai nạn.

Kết luận

• Luận văn đã xây dựng thành công mô hình toán học chi tiết cho các phần tử trong hệ thống điện, bao gồm máy phát, máy biến áp, đường dây và phụ tải.

• Phương pháp giải tích số Gauss-Seidel được áp dụng hiệu quả trong việc giải hệ phương trình cân bằng công suất nút, giúp tăng tốc độ tính toán và độ chính xác.

• Việc phân loại các loại nút và điều chỉnh công suất phản kháng đóng vai trò quan trọng trong việc duy trì ổn định điện áp và nâng cao chất lượng điện năng.

• Kết quả nghiên cứu có giá trị thực tiễn cao, hỗ trợ công tác đào tạo, vận hành và quản lý hệ thống điện tại Việt Nam.

• Đề xuất các giải pháp ứng dụng và phát triển tiếp theo nhằm nâng cao hiệu quả vận hành và đảm bảo an toàn hệ thống điện trong tương lai.

Áp dụng các phương pháp nghiên cứu vào thực tế vận hành, phát triển phần mềm hỗ trợ tính toán và đào tạo chuyên sâu cho cán bộ kỹ thuật ngành điện.

Trích đoạn nội dung tài liệu

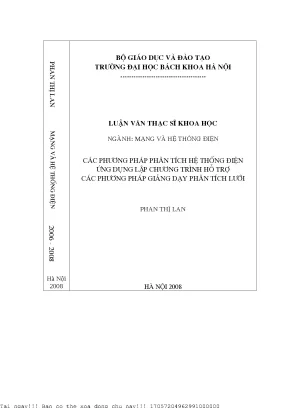

bé gi¸o dôc vµ ®µo t¹o PHAN THÞ LAN trêng ®¹i häc b¸ch khoa hµ néi --------------------------------------- luËn v¨n th¹c sÜ khoa häc M¹NG Vµ HÖ ThèNG §IÖN NGÀNH: MẠNG VÀ HỆ THỐNG ĐIỆN C¸c ph¬ng ph¸p ph©n tÝch hÖ thèng ®iÖn øng dông lËp ch¬ng tr×nh hç trî c¸c ph¬ng ph¸p gi¶ng d¹y ph©n tÝch líi PHAN THỊ LAN 2006 - 2008 Hà Nội 2008 Hµ Néi 2008 17057204962991000000 BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI ------------------------------------- LUẬN VĂN THẠC SĨ KHOA HỌC C¸c ph¬ng ph¸p ph©n tÝch hÖ thèng ®iÖn øng dông lËp ch¬ng tr×nh hç trî c¸c ph¬ng ph¸p gi¶ng d¹y ph©n tÝch líi NGÀNH: MẠNG VÀ HỆ THỐNG ĐIỆN MÃ SỐ: PHAN THỊ LAN Người hướng dẫn khoa học: PGS.TS TRẦN BÁCH À Ộ LuËn v¨n cao häc Ch¬ng I: tæng quan vÒ hÖ thèng ®iÖn I. Tổng quan về hệ thống điện I.1 Kh¸i niÖm vÒ hÖ thèng ®iÖn Lµ mét hÖ thèng bao gåm tÊt c¶ c¸c phÇn tö tham gia vµo viÖc s¶n xuÊt, truyÒn t¶i, ph©n phèi vµ tiªu thô ®iÖn n¨ng. Bao gåm c¸c nhµ m¸y ®iÖn , tr¹m biÕn ¸p , c¸c ®êng d©y truyÓn t¶i ®iÖn vµ c¸c thiÕt bÞ kh¸c nh tô bï, thiÕt bÞ ®iÒu khiÓn, thiÕt bÞ b¶o vÖ .®îc nèi víi nhau thµnh hÖ thèng hîp nhÊt. 35 kV 220 kV 16 kV 10 kV 220 kV 500 kV 220 kV 220 kV 220 kV 35 kV 16 kV 110 kV 110 kV 110 kV 0,4 kV 22 kV HỆ THỐNG ĐIỆN 1 Häc viªn: Phan ThÞ Lan – Líp CH 06 - 08 HT§ - §HBKHN LuËn v¨n cao häc Hệ thống điện là một phần của hệ thống năng lượng, nhằm thực hiện nhiệm vụ cung cấp điện năng cho sinh hoạt và hoạt động sản xuất, xã hội, dịch vụ.

của con người, là một dạng năng lượng dễ sử dụng và có tính phù hợp cao với nhiều mục đích khác nhau. Vì vậy mà năng lượng điện đang ngày càng chiếm thị phần lớn trong hệ thống năng lượng tiêu thụ và đang trở thành một dạng năng lượng chủ lực cho tất cả các hoạt động của con người. C¸c qu¸ tr×nh vËt lý x¶y ra trªn ®êng d©y truyÒn t¶i tõ m¸y ph¸t qua m¸y biÕn ¸p vµ tíi c¸c t¶i c«ng nghiÖp hay c¸c hé tiªu thô võa vµ nhá ®Òu liªn quan tíi c¸c qu¸ tr×nh ®iÖn tõ trªn ®êng d©y t¶i ®iÖn. C¸c th«ng sè cña ®êng d©y kh«ng chØ phô thuéc vµo b¶n chÊt vËt lý cña c¸c thiÕt bÞ ®iÖn mµ cßn phô thuéc vµo c¸c th«ng sè ®éng nh c«ng suÊt truyÒn t¶i cña ®êng d©y, ®iÖn ¸p vµ dßng ®iÖn - Kh©u s¶n xuÊt ®iÖn n¨ng lµ nhiÖm vô cña c¸c nhµ m¸y ®iÖn.

C¸c nguån n¨ng lîng cung cÊp lªn ®êng d©y cung cÊp cho c¸c phô t¶i v¶ c¸c hé tiªu thô lµ do c¸c nhµ m¸y ®iÖn cung cÊp. Ta cã thÓ ph©n ra mét sè lo¹i nhµ m¸y ®iÖn dùa vµo nguån n¨ng lîng mµ nã sö dông ®Ó biÕn ®æi thµnh ®iÖn n¨ng nh sau: + Nhµ m¸y thuû ®iÖn-biÕn ®æi thuû n¨ng cña dßng níc thµnh ®iÖn n¨ng. §©y lµ lo¹i n¨ng lîng ®îc khai th¸c tËp trung h¬n c¶ do nguån n¨ng lîng s¬ cÊp cña nã kh«ng mÊt tiÒn mua ,chØ tèn c«ng x©y dùng nhµ m¸y ®êng d©y truyÒn t¶i c«ng suÊt vÒ c¸c trung t©m c«ng nghiÖp thêng c¸ch xa nhµ m¸y. + Nhµ m¸y nhiÖt ®iÖn - bݪn ®æi nhiÖt n¨ng thµnh ®iÖn n¨ng, nguån nhiÖt lÊy tõ c¸c chÊt ®èt cã s½n trong tù nhiªn nh than ®¸, dÇu má, khÝ ®èt lÊy tõ ngµnh c«ng nghÞªp khai th¸c nguyªn liÖu chÊt ®èt.

C¸c nhµ m¸y nµy ph¶i x©y dùng ë n¬i cã ®êng giao th«ng thuËn lîi, nhÊt lµ vÒ giao th«ng ®êng thuû. + Nhµ m¸y ®iÖn nguyªn tö - lµ lo¹i nhµ m¸y ®iÖn hiÖn ®¹i nhÊt hiÖn nay do t×nh chÊt nguy hiÓm cña nã trong qu¸ tr×nh s¶n xuÊt ®iÖn. Nhµ m¸y nµy s¶n xuÊt ®iÖn n¨ng nhê vµ n¨ng lîng h¹t nh©n ®îc gi¶i phãng trong ph¶n øng h¹t nh©n. Sö dông hai lo¹i ph¶n øng h¹t nh©n ®Ó s¶n xuÊt n¨ng lîng lµ ph¶n øng ph©n h¹ch vµ ph¶n øng nhÞªt h¹ch.

Trong c¸c nhµ m¸y nµy, ®¶m b¶o an toµn cho ngêi vËn hµnh vµ cho kiÓm so¸t téc ®é ph¶n øng ®îc quy ®Þnh hÕt søc kÜ cµng vµ ngÆt ngÌo. - Kh©u truyÒn t¶i vµ ph©n phèi ®iÖn n¨ng lµ nhiÖm vô cña hÖ thèng ®êng d©y vµ c¸c tr¹m biÕn ¸p còng nh cã sù tham gia cña c¸c thiÕt bÞ ®iÒu khiÓn, b¶o vÖ. PhÇn nµy sÏ ®îc ®i s©u vµ chi tiÕt h¬n ë ch¬ng hai khi nãi vÒ c¸c phÇn tö trong hÖ thèng ®iÖn. 2 Häc viªn: Phan ThÞ Lan – Líp CH 06 - 08 HT§ - §HBKHN LuËn v¨n cao häc - Kh©u cuèi cïng trong hÖ thèng ®iÖn lµ vÊn ®Ò tiªu thô ®iÖn n¨ng.

ë ®©y lµ nãi ®Õn c¸c phô t¶i ®iÖn sö dông ®iÖn n¨ng ®Ó biÕn ®æi thµnh c¸c d¹ng n¨ng lîng kh¸c,phôc vô cho nhu cÇu sö dông ®iÖn trong sinh ho¹t vµ s¶n xuÊt. Cã rÊt nhiÒu lo¹i phô t¶i ®iÖn ,nã lµ th«ng sè quan träng ®Ó x©y dùng líi ®iÖn vµ cÊu tróc hÖ thèng ®iÖn Ta cã thÓ ph©n biÖt nhiÖu lo¹i hÖ thèng ®iÖn: - HÖ thèng ®iÖn tËp trung ,trong ®ã c¸c nguån ®iÖn vµ c¸c nót phô t¶i lín tËp trung trong mét ph¹m vi võa vµ nhá, chØ cÇn dïng c¸c ®êng d©y ng¾n ®Ó t¹o thµnh hÖ thèng. - HÖ thèng ®iÖn hîp nhÊt ,trong ®ã c¸c hÖ th«ng ®iÖn ®éc lËp ë c¸ch xa nhau ®îc nèi liÒn thµnh hÖ thèng c¸c ®êng d©y t¶i ®iÖn siªu cao ¸p. - HÖ thèng ®iÖn ®Þa ph¬ng hay c« lËp lµ hÖ thèng ®iÖn riªng, nh hÖ thèng ®iÖn tù dïng cña c¸c xÝ nghiÖp c«ng nghiÖp lín, hay c¸c hÖ thèng ®iÖn ë c¸c vïng xa kh«ng thÓ nèi vµo hÖ thèng ®iÖn quèc gia.

Trong qu¶n lý, hÖ thèng ®iÖn ph©n thµnh: - C¸c nhµ m¸y ®iÖn do c¸c nhµ m¸y ®iÖn tù qu¶n lý. - Líi hÖ thèng siªu cao ¸p (>=220kV)vµ tr¹m khu vùc do c¸c c«ng ty truyÒn t¶i qu¶n lý. - Líi truyÒn t¶i vµ ph©n phèi do c¸c c«ng ty líi ®iÖn qu¶n lý, díi nã lµ c¸c së ®iÖn. VÒ mÆt quy ho¹ch ,hÖ thèng ®iÖn chia thµnh 2 cÊp: -Nguån ®iÖn, líi hÖ thèng ,c¸c tr¹m khu vùc ®îc quy ho¹ch trong tæng s¬ ®å -Líi truyÒn t¶i vµ ph©n phèi ®îc quy ho¹ch riªng VÒ mÆt ®iÒu ®é, hÖ thèng ®iÖn chia ra 3 cÊp: - §iÒu ®é trung ¬ng Ao - §iÒu ®é ®Þa ph¬ng :®iÒu ®é c¸c nhµ m¸y ®iÖn ,®iÒu ®é c¸c tr¹m khu vùc, ®iÒu ®é c¸c c«ng ty ®iÖn.

VÒ mÆt nghiªn cøu tÝnh to¸n,hÖ thèng ®iÖn ®îc chia thµnh : - Líi hÖ thèng - Líi truyÒn t¶i(35-220 kV) - Líi ph©n phèi trung ¸p (6-35 kV) - Líi ph©n phèi h¹ ¸p 3 Häc viªn: Phan ThÞ Lan – Líp CH 06 - 08 HT§ - §HBKHN LuËn v¨n cao häc Mçi lo¹i líi cã c¸c quy luËt ho¹t ®éng vµ tÝch chÊt vËt lý kh¸c nhau ,do ®ã c¸c ph¬ng ph¸p tÝnh ®îc sö dông kh¸c nhau,c¸c bµi to¸n ®Æt ra ®Ó nghiªn cøu còng kh¸c nhau.2 Khái niệm về mạng điện Mạng điện là một phần của hệ thống điện, là một tập hợp gồm có các trạm biến áp, trạm đóng cắt, các đường dây trên không và các đường dây cáp. Mạng điện được dùng để truyền tải và phân phối điện năng từ các nhà máy điện đến các hộ tiêu thụ. Đường dây truyền tải điện có điện áp lớn hơn 1 kV là đường dây điện áp cao. Đường dây có điện áp nhỏ hơn 1 kV là đường dây điện áp thấp.

Truyền tải điện năng từ các nhà máy điện được thực hiện bằng các đường dây truyền tải điện áp từ 100 kV trở lên. Các trạm được sử dụng để biến đổi điện áp và phân phối điện năng. Trong các trạm có các máy biến áp, các thanh góp, các thiết bị đóng cắt và các thiết bị phụ để bảo vệ, đo lường, điều khiển và tự động hoá. Các trạm điện được dùng để liên kết các máy phát điện và các hộ tiêu thụ điện với các đường dây truyền tải điện, và cũng như để liên kết các phần riêng biệt của hệ thống điện.

Như vậy còn hai phẩn tử nữa của hệ thống điện là hộ tiêu thụ điện hay còn gọi là phụ tải và nguồn điện (các nhà máy điện) Hộ tiêu thụ điện bao gồm các thiết bị sử dụng điện riêng biệt hay là tập hợp tất cả thiết bị điện đó. Thiết bị sử dụng điện là các động cơ điện đồng bộ, động cơ không đồng bộ, các lò điện cảm, máy hàn điện, các thiết bị chiếu sáng. Dựa vào yêu cầu liên tục cấp điện, các hộ tiêu thụ được phân thành ba loại: Hộ loại 1 : là những hộ tiêu thụ điện quan trong, nếu như ngừng cung cấp điện có thể gây ra nguy hiển đến tính mạng và sức khỏe của con người, gây thiệt hại nhiều về kinh tế, hư hỏng thiết bị, làm hỏng hàng loạt sản phẩm, rối loạn các quá trình công nghệ phức tạp ( các lò luyện gang, thép hay mạ, sản xuất hoá chất độc hại) Hộ loại II : là các hộ tiêu thụ nếu như ngừng cung cấp điện chỉ gây thiệt hại kinh tế do quá trình sản xuất bị gián đoạn ( các nhà máy công cụ, dệt, sản xuất dây chuyền.) Hộ loại III : là tất cả các hộ tiêu thụ không thuộc hai loại trên ( như sinh hoạt dân dụng, chiếu sáng trường học.3 Ph©n lo¹i m¹ng ®iÖn 4 Häc viªn: Phan ThÞ Lan – Líp CH 06 - 08 HT§ - §HBKHN LuËn v¨n cao häc Mạng điện có thể tiến hành phân loại theo dòng điện, điện áp, chức năng thực hiện, tính chất của hộ tiêu thụ, hình dáng của sơ đồ. - Theo loại dòng điện, các mạng điện được chia thành mạng xoạy chiều, mạng một chiều.

Đa số các nước tiêu thụ điện trên thế giới đều sử dụng mạng điện xoạy chiều ba pha tần số 50 hz, hoặc 60 hz. Các mạng điện một chiều được dùng để truyền tải công suất hay để liên kết các hệ thống điện với nhau. Ngoài ra điện một chiều còn được sử dụng trong một số lĩnh vực, ví dụ trong công nghiệp hoá chất, điện khí hoá giao thông, truyền động điện. - Theo điện áp, mạng điện được chia theo các loại điện áp siêu cao áp( ≥330 kV), điện áp cao áp(3-330 kV) và điện áp hạ áp (<1 kV).

- Theo hình dáng sơ đồ nối điện, các mạng điện được chia thành mạng điện kín hoặc mạng điện hở. Mạng điện hở là mạng điện trong đó các phụ tải được cung cấp điện chỉ từ một phía, còn mạng điện kín là mạng điện mà phụ tải được cung cấp ít nhất từ hai phía trở lên N 1 2 N 1 2 Sơ đồ mạng điện hở Sơ đồ mạng điện kín - Theo chức năng thực hiện, có thể phân mạng điện thành mạng truyền tải hệ thống, mạng cung cấp và mạng phân phối.
