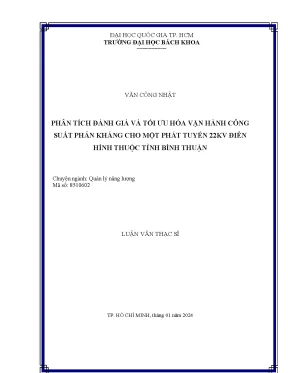

Phân tích đánh giá và tối ưu hóa vận hành công suất phản kháng cho một phát tuyến 22kv điển hình thuộc tỉnh bình thuận

Tài liệu nghiên cứu Phân tích đánh giá và tối ưu hóa vận hành công suất phản kháng cho một phát tuyến 22kv điển hình, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên

• Tác giả: Văn Công Nhật
• Người hướng dẫn: TS. Nguyễn Nhật Nam
• Trường học: Trường Đại học Bách Khoa – ĐHQG -HCM
• Chuyên ngành: Quản lý năng lượng
• Đề tài: Phân tích đánh giá và tối ưu vận hành công suất phản kháng cho một phát tuyến 22kV điển hình thuộc tỉnh Bình Thuận
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2024
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• TÓM TẮT LUẬN VĂN
• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: MỞ ĐẦU
• 1.1. Hướng tiếp cận đề tài
• 1.2. Mục tiêu và nhiệm vụ
• 1.3. Phạm vi và phương pháp nghiên cứu
• 1.3.1. Phạm vi
• 1.3.2. Phương pháp nghiên cứu
• 1.4. Ý nghĩa khoa học và thực tiễn của đề tài
• 2. CHƯƠNG 2: LƯỚI ĐIỆN PHÂN PHỐI
• 2.1. Lưới điện phân phối trung thế cấp điện áp 22 kV
• 2.1.1. Giới thiệu lưới điện phân phối trung thế cấp điện áp 22 kV
• 2.1.2. Đặc điểm của lưới điện phân phối trung thế cấp điện áp 22 kV
• 2.1.3. Vai trò của lưới điện phân phối
• 2.1.4. Các phần tử chính của lưới điện phân phối
• 2.1.5. Cấu trúc lưới điện phân phối
• 2.2. Đặc tính phụ tải của lưới điện phân phối
• 2.3. Chất lượng điện năng của lưới điện phân phối
• 2.3.1. Hệ số công suất
• 2.3.2. Nhấp nháy điện áp
• 2.4. Tổn thất và vấn đề giảm tổn thất trong lưới điện phân phối
• 2.4.1. Các nguyên nhân gây ra tổn thất trong lưới điện phân phối
• 2.4.1.1. Tổn thất phi kỹ thuật
• 2.4.1.2. Tổn thất phi kỹ thuật
• 2.4.2. Các biện pháp giảm thiểu tổn thất trong LĐPP
• 2.5. Kết luận chương 2
• 3. CHƯƠNG 3: BÙ CÔNG SUẤT PHẢN KHÁNG TRONG HỆ THỐNG ĐIỆN
• 3.1. Công suất phản kháng trong hệ thống điện
• 3.2. Lợi ích của việc bù công suất phản kháng
• 3.3. Lựa chọn phương án vận hành lưới điện phân phối
• 3.4. Sự tiêu thụ và nguồn công suất phản kháng
• 3.4.1. Sự tiêu thụ công suất phản kháng
• 3.4.2. Nguồn phát công suất phản kháng
• 3.5. Bù kinh tế công suất phản kháng lưới điện phân phối
• 3.6. Bù công suất phản kháng trên lưới điện phân phối
• 3.6.1. Điều chỉnh hệ số công suất
• 3.6.2. Một số phương pháp bù công suất phản kháng trên lưới điện phân phối
• 3.6.2.1. Bù cố định (Bù tĩnh)
• 3.6.2.2. Bù ứng động (Bù mềm)
• 3.7. Giới thiệu bài toán tối ưu công suất phản kháng trong hệ thống điện
• 3.8. Hàm mục tiêu
• 3.8.1. Hàm cực tiểu chi phí vận hành
• 3.8.2. Các điều kiện ràng buộc
• 3.9. Kết luận chương 3
• 4. CHƯƠNG 4: TÍNH TOÁN TỐI ƯU CÔNG SUẤT PHẢN KHÁNG CHO LƯỚI ĐIỆN THỰC TẾ
• 4.1. Tổng quan lưới điện phân phối (lưới trung thế) của công ty Điện lực Bình Thuận
• 4.2. Tính toán mô phỏng cho lưới điện trung thế 22kV thực tế thuộc tỉnh Bình Thuận
• 5. CHƯƠNG 5: KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN
• 5.1. Kết luận
• 5.2. Hướng phát triển
• TÀI LIỆU THAM KHẢO
• Phụ lục 1: Phụ tải trung bình tính toán
• Phụ lục 2: Thông số đường dây

Tóm tắt

I. Tổng Quan Vận Hành Công Suất Phản Kháng Phát Tuyến 22kV

Bài toán vận hành công suất phản kháng đóng vai trò then chốt trong việc đảm bảo hiệu quả và ổn định của lưới điện 22kV, đặc biệt tại các tỉnh thành có tốc độ phát triển phụ tải nhanh như Bình Thuận. Việc quản lý công suất phản kháng hiệu quả không chỉ giúp giảm thiểu tổn thất điện năng mà còn cải thiện chất lượng điện áp và nâng cao tuổi thọ thiết bị. Nghiên cứu này đi sâu vào việc phân tích đánh giá thực trạng vận hành trên một phát tuyến 22kV điển hình tại tỉnh Bình Thuận, từ đó đề xuất các giải pháp tối ưu hóa dựa trên các công cụ mô phỏng hiện đại.

1.1. Giới thiệu lưới điện phân phối 22kV tại Bình Thuận

Lưới điện phân phối 22kV tại tỉnh Bình Thuận đóng vai trò quan trọng trong việc cung cấp điện cho các khu dân cư, khu công nghiệp và các hoạt động kinh tế - xã hội. Đặc điểm của lưới điện này là sự phân bố rộng khắp, với nhiều loại phụ tải khác nhau và sự biến động lớn về nhu cầu sử dụng điện. Việc vận hành hiệu quả công suất phản kháng là yếu tố then chốt để đảm bảo chất lượng điện năng và độ tin cậy cung cấp điện cho khu vực.

1.2. Tầm quan trọng của việc tối ưu hóa công suất phản kháng

Việc tối ưu hóa vận hành công suất phản kháng mang lại nhiều lợi ích thiết thực cho lưới điện 22kV. Nó giúp giảm thiểu tổn thất điện năng, cải thiện hệ số công suất (cosφ), nâng cao ổn định điện áp và giảm thiểu chi phí vận hành. Ngoài ra, việc tối ưu hóa còn giúp tăng cường khả năng đáp ứng nhu cầu phụ tải ngày càng tăng và nâng cao hiệu quả sử dụng năng lượng.

II. Phân Tích Thực Trạng Vận Hành Công Suất Phản Kháng 22kV

Việc phân tích đánh giá hiện trạng vận hành công suất phản kháng là bước quan trọng để xác định các vấn đề và thách thức tồn tại trong hệ thống. Dựa trên số liệu thực tế từ phát tuyến 22kV điển hình tại tỉnh Bình Thuận, nghiên cứu tập trung vào việc phân tích sự biến động của điện áp, dòng điện, hệ số công suất và tổn thất điện năng. Từ đó, xác định nguyên nhân gây ra các vấn đề và đề xuất các giải pháp can thiệp phù hợp.

2.1. Đánh giá hệ số công suất và tổn thất trên phát tuyến 22kV

Hệ số công suất thấp và tổn thất điện năng cao là những vấn đề thường gặp trong lưới điện 22kV. Việc đánh giá chính xác các chỉ số này giúp xác định mức độ ảnh hưởng của công suất phản kháng đến hiệu quả vận hành của hệ thống. Nghiên cứu sử dụng các phương pháp đo lường và phân tích hiện đại để thu thập số liệu và đưa ra các kết luận chính xác.

2.2. Phân tích biến động điện áp và dòng điện trên lưới 22kV

Sự biến động lớn của điện áp và dòng điện có thể gây ra các vấn đề về chất lượng điện năng và ảnh hưởng đến tuổi thọ của thiết bị. Nghiên cứu tập trung vào việc phân tích các yếu tố gây ra sự biến động này, bao gồm sự thay đổi của phụ tải, sự cố lưới điện và các yếu tố điều khiển điện áp. Từ đó, đề xuất các biện pháp ổn định điện áp và giảm thiểu rủi ro.

2.3. Xác định các nguyên nhân gây tổn thất điện năng

Tổn thất điện năng là một vấn đề nghiêm trọng, gây ra lãng phí tài nguyên và tăng chi phí vận hành. Nghiên cứu phân tích các nguyên nhân chính gây ra tổn thất, bao gồm tổn thất do dòng điện chạy qua điện trở của dây dẫn, tổn thất do từ trễ trong máy biến áp và tổn thất do rò rỉ điện. Từ đó, đề xuất các giải pháp giảm thiểu tổn thất và nâng cao hiệu quả vận hành.

III. Phương Pháp Tối Ưu Vận Hành Công Suất Phản Kháng 22kV

Để tối ưu hóa vận hành công suất phản kháng, nghiên cứu áp dụng các phương pháp hiện đại như sử dụng phần mềm mô phỏng Power System Analysis (ETAP). Các phương pháp này cho phép mô phỏng chính xác hoạt động của lưới điện và đánh giá hiệu quả của các giải pháp tối ưu. Mục tiêu là tìm ra các giải pháp tối ưu về vị trí và dung lượng thiết bị bù (tụ bù), cũng như các biện pháp điều khiển điện áp hiệu quả.

3.1. Mô hình hóa lưới điện 22kV trên phần mềm ETAP

Việc xây dựng mô hình lưới điện 22kV trên phần mềm ETAP là bước quan trọng để thực hiện các phân tích và tối ưu hóa. Mô hình bao gồm các thành phần chính như đường dây, máy biến áp, phụ tải và thiết bị bù. Độ chính xác của mô hình ảnh hưởng trực tiếp đến kết quả tối ưu hóa, do đó cần đảm bảo mô hình được xây dựng chính xác và đầy đủ.

3.2. Lựa chọn vị trí và dung lượng tụ bù tối ưu

Việc lựa chọn vị trí và dung lượng tụ bù tối ưu là một bài toán phức tạp, đòi hỏi sự kết hợp giữa kiến thức chuyên môn và các công cụ tối ưu hóa. Nghiên cứu sử dụng các thuật toán tối ưu tiên tiến để tìm ra vị trí và dung lượng tụ bù phù hợp, đảm bảo giảm thiểu tổn thất điện năng và cải thiện chất lượng điện áp.

3.3. Điều khiển điện áp và công suất phản kháng

Điều khiển điện áp và công suất phản kháng là một phần quan trọng của vận hành lưới điện 22kV. Nghiên cứu xem xét các phương pháp điều khiển khác nhau, bao gồm điều khiển bằng tay và điều khiển tự động, để đảm bảo điện áp luôn nằm trong giới hạn cho phép và công suất phản kháng được phân bố hợp lý.

IV. Ứng Dụng Thực Tế Kết Quả Nghiên Cứu Tại Bình Thuận

Các phương pháp tối ưu hóa vận hành công suất phản kháng được ứng dụng trên phát tuyến 22kV điển hình thuộc tỉnh Bình Thuận. Kết quả nghiên cứu cho thấy việc áp dụng các giải pháp tối ưu giúp giảm đáng kể tổn thất điện năng, cải thiện hệ số công suất và nâng cao chất lượng điện áp. Các kết quả này có ý nghĩa quan trọng trong việc nâng cao hiệu quả vận hành và độ tin cậy cung cấp điện cho khu vực.

4.1. Giảm tổn thất điện năng sau khi tối ưu hóa

Sau khi áp dụng các giải pháp tối ưu hóa, tổn thất điện năng trên phát tuyến 22kV giảm đáng kể so với trước khi tối ưu. Điều này không chỉ giúp tiết kiệm chi phí vận hành mà còn giảm lượng khí thải gây hiệu ứng nhà kính, góp phần bảo vệ môi trường.

4.2. Cải thiện hệ số công suất cosφ trên lưới điện

Việc tối ưu hóa vận hành công suất phản kháng giúp cải thiện đáng kể hệ số công suất (cosφ) trên lưới điện. Hệ số công suất cao hơn đồng nghĩa với việc sử dụng điện hiệu quả hơn, giảm thiểu tổn thất và nâng cao khả năng chịu tải của lưới điện.

4.3. Nâng cao chất lượng điện áp và độ tin cậy

Các giải pháp tối ưu hóa giúp ổn định điện áp trên lưới điện, giảm thiểu sự dao động và duy trì điện áp trong giới hạn cho phép. Điều này giúp cải thiện chất lượng điện năng và nâng cao độ tin cậy cung cấp điện cho các hộ tiêu thụ.

V. Kết Luận Hướng Phát Triển Vận Hành Công Suất Phản Kháng

Nghiên cứu đã thành công trong việc phân tích đánh giá và đề xuất các giải pháp tối ưu hóa vận hành công suất phản kháng cho phát tuyến 22kV điển hình thuộc tỉnh Bình Thuận. Các kết quả nghiên cứu có ý nghĩa thực tiễn cao và có thể được áp dụng rộng rãi cho các lưới điện tương tự. Trong tương lai, cần tiếp tục nghiên cứu và phát triển các giải pháp tối ưu hóa tiên tiến hơn, đặc biệt là các giải pháp dựa trên điều khiển thông minh và lưới điện thông minh (Smart Grid).

5.1. Tổng kết các giải pháp tối ưu hóa đã áp dụng

Nghiên cứu đã áp dụng thành công nhiều giải pháp tối ưu hóa, bao gồm lựa chọn vị trí và dung lượng tụ bù tối ưu, điều khiển điện áp thông minh và tái cấu trúc lưới điện. Các giải pháp này đã mang lại những kết quả tích cực, giúp giảm thiểu tổn thất điện năng, cải thiện hệ số công suất và nâng cao chất lượng điện áp.

5.2. Hướng phát triển và nghiên cứu trong tương lai

Trong tương lai, cần tập trung vào việc nghiên cứu và phát triển các giải pháp tối ưu hóa dựa trên lưới điện thông minh (Smart Grid) và điều khiển thông minh. Các giải pháp này cho phép điều khiển và tối ưu hóa lưới điện một cách linh hoạt và hiệu quả hơn, đáp ứng nhu cầu phụ tải ngày càng tăng và đảm bảo chất lượng điện năng cao.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển kinh tế - xã hội mạnh mẽ, nhu cầu sử dụng điện năng ngày càng tăng cao, đặc biệt tại các khu công nghiệp với phụ tải lớn mang tính cảm ứng, dẫn đến tiêu thụ công suất phản kháng lớn. Điều này gây ra tổn thất điện năng, giảm hệ số công suất cosϕ, làm giảm hiệu quả sử dụng điện và chất lượng điện năng. Tỉnh Bình Thuận, với đặc điểm phụ tải tăng cao vào mùa vụ chong đèn Thanh Long từ tháng 9 đến tháng 4, đang đối mặt với tình trạng quá tải cục bộ trên lưới điện trung thế 22 kV, đặc biệt tại các khu vực Phan Thiết, Hàm Thuận Bắc, Hàm Tân.

Mục tiêu nghiên cứu là phân tích, đánh giá và tối ưu vận hành công suất phản kháng cho một phát tuyến 22 kV điển hình thuộc tỉnh Bình Thuận nhằm giảm tổn thất công suất, cải thiện chất lượng điện áp và nâng cao độ tin cậy cung cấp điện. Nghiên cứu áp dụng phần mềm ETAP để mô phỏng và giải bài toán tối ưu công suất phản kháng với các hàm mục tiêu như giảm tổn thất công suất thực, cải thiện độ lệch điện áp và nâng cao hệ số công suất. Phạm vi nghiên cứu tập trung vào phát tuyến 471 Hàm Kiệm thuộc trạm 110 kV Hàm Kiệm, với dữ liệu phụ tải thu thập từ hệ thống quản lý đo đếm từ xa MDAS của Tổng công ty Điện lực Miền Nam.

Ý nghĩa của nghiên cứu thể hiện qua việc ứng dụng các phần mềm tiên tiến để tối ưu hóa vận hành lưới điện phân phối, góp phần giảm tổn thất điện năng khoảng 6,13% ở chế độ phụ tải cực đại, nâng cao hệ số công suất từ 0,94 lên 0,975, đồng thời giảm chi phí vận hành và đầu tư thiết bị bù công suất phản kháng, mang lại lợi ích kinh tế rõ rệt cho ngành điện lực.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên các lý thuyết và mô hình sau:

• Lý thuyết công suất phản kháng trong hệ thống điện: Phân biệt công suất thực (P) và công suất phản kháng (Q), vai trò của công suất phản kháng trong việc tạo từ trường và ảnh hưởng đến tổn thất, sụt áp trên lưới điện.
• Mô hình tối ưu công suất phản kháng (ORPD): Xác định vị trí và dung lượng tụ bù tối ưu nhằm giảm tổn thất công suất, cải thiện điện áp và nâng cao hệ số công suất, đồng thời thỏa mãn các ràng buộc kỹ thuật như giới hạn điện áp, dòng điện, công suất phản kháng và hệ số công suất tổng thể.
• Khái niệm bù công suất phản kháng: Bao gồm bù cố định (tụ bù tĩnh) và bù ứng động (tụ bù có điều khiển bằng Thyristor), với các ưu nhược điểm và ứng dụng trong lưới điện phân phối.
• Các chỉ tiêu chất lượng điện năng: Điện áp, hệ số công suất, sóng hài, nhấp nháy điện áp, tổn thất điện năng kỹ thuật và phi kỹ thuật.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Dữ liệu phụ tải thực tế của phát tuyến 471 Hàm Kiệm được thu thập từ hệ thống MDAS của Tổng công ty Điện lực Miền Nam, bao gồm 48 chu kỳ công suất tác dụng và phản kháng trong ngày.
• Phương pháp phân tích: Sử dụng phần mềm ETAP để mô phỏng lưới điện trung thế 22 kV, xây dựng mô hình mạch điện tương đương, tính toán tổn thất, điện áp và hệ số công suất trong các chế độ vận hành cực đại, bình thường và cực tiểu.
• Phương pháp tối ưu: Áp dụng mô hình toán học cực tiểu chi phí vận hành với hàm mục tiêu giảm tổn thất công suất và chi phí vận hành, đồng thời thỏa mãn các ràng buộc kỹ thuật. Sử dụng thuật toán lặp với số lần tối đa 100 lần để tìm vị trí và dung lượng tụ bù tối ưu.
• Timeline nghiên cứu: Nghiên cứu được thực hiện từ tháng 2/2023 đến tháng 12/2023, với các bước thu thập dữ liệu, phân tích hiện trạng, mô phỏng tối ưu và đánh giá kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiện trạng vận hành lưới điện 471 Hàm Kiệm:

   • Tổn thất công suất tác dụng ở chế độ cực đại là 295 kW (6,13%), chế độ bình thường 123 kW (3,7%), chế độ cực tiểu 99 kW (3,52%).
   • Hệ số công suất nguồn phát dao động từ 0,94 đến 0,96, thấp hơn mức khuyến nghị 0,95.
   • Độ lệch điện áp tại cuối nguồn trong giới hạn cho phép, dao động từ 91% đến 95% điện áp định mức.

2. Kết quả tối ưu công suất phản kháng:

   • Sau khi tối ưu, tổn thất công suất tác dụng giảm xuống còn 274 kW ở chế độ cực đại, giảm khoảng 7% so với hiện trạng.
   • Hệ số công suất được nâng lên 0,975, cải thiện đáng kể hiệu quả vận hành.
   • Điện áp thấp nhất sau bù là 20,77 kV, vẫn nằm trong giới hạn cho phép.
   • Tổng dung lượng tụ bù tối ưu là 745 kVAr, phân bổ tại 13 vị trí khác nhau trên phát tuyến.
   • Chi phí lắp đặt ban đầu là 5.580 USD, chi phí vận hành hàng năm 7.450 USD, trong khi lợi ích thu được do giảm tổn hao hàng năm là 11.928,86 USD, giúp hoàn vốn trong năm thứ hai.

3. So sánh các chế độ vận hành:

   • Ở chế độ bình thường và cực tiểu, số vị trí tụ bù lần lượt là 14 và 17, với tổng dung lượng bù 145 kVAr và 225 kVAr.
   • Tổn thất công suất tác dụng giảm tương ứng xuống 120 kW và 95 kW, hệ số công suất đạt 0,976 và 0,964.

Thảo luận kết quả

Kết quả mô phỏng cho thấy việc tối ưu vị trí và dung lượng tụ bù công suất phản kháng trên phát tuyến 22 kV tại Bình Thuận giúp giảm tổn thất công suất tác dụng từ 3,52% đến 6,13% xuống còn khoảng 3% đến 5,7%, đồng thời nâng cao hệ số công suất lên gần mức tối ưu 0,975. Điều này phù hợp với các nghiên cứu trong ngành điện lực, khẳng định hiệu quả của việc ứng dụng phần mềm ETAP trong giải quyết bài toán ORPD.

Việc phân bổ tụ bù tại nhiều vị trí khác nhau trên lưới điện giúp cân bằng phụ tải, giảm sụt áp và cải thiện chất lượng điện năng. Chi phí đầu tư và vận hành được bù đắp nhanh chóng nhờ tiết kiệm tổn thất điện năng, mang lại lợi ích kinh tế rõ rệt cho đơn vị quản lý lưới điện.

Dữ liệu được trình bày qua các bảng tổng hợp công suất, biểu đồ điện áp trước và sau khi bù, cũng như phân bố dung lượng tụ bù tại các vị trí cụ thể, giúp minh họa trực quan hiệu quả của giải pháp tối ưu.

Đề xuất và khuyến nghị

1. Triển khai lắp đặt tụ bù công suất phản kháng tại các vị trí tối ưu đã xác định:

   • Mục tiêu: Giảm tổn thất công suất tác dụng ít nhất 7% so với hiện trạng.
   • Thời gian: Trong vòng 1 năm kể từ khi hoàn thành nghiên cứu.
   • Chủ thể thực hiện: Công ty Điện lực Bình Thuận phối hợp với các đơn vị thi công và tư vấn kỹ thuật.

2. Áp dụng hệ thống điều khiển tự động cho tụ bù để điều chỉnh dung lượng bù theo phụ tải thực tế:

   • Mục tiêu: Nâng cao hiệu quả bù công suất phản kháng, tránh bù thừa hoặc thiếu.
   • Thời gian: 2 năm sau khi hoàn thành lắp đặt ban đầu.
   • Chủ thể thực hiện: Ban kỹ thuật vận hành và bảo trì lưới điện.

3. Nâng cao công tác giám sát và thu thập dữ liệu phụ tải liên tục:

   • Mục tiêu: Cập nhật chính xác đồ thị phụ tải để điều chỉnh vận hành phù hợp.
   • Thời gian: Liên tục, ưu tiên trong 6 tháng đầu triển khai.
   • Chủ thể thực hiện: Trung tâm điều độ và quản lý đo đếm từ xa.

4. Đào tạo và nâng cao năng lực cho cán bộ vận hành về kỹ thuật tối ưu công suất phản kháng và sử dụng phần mềm ETAP:

   • Mục tiêu: Đảm bảo vận hành hiệu quả, khai thác tối đa lợi ích từ hệ thống bù.
   • Thời gian: Trong vòng 1 năm.
   • Chủ thể thực hiện: Ban đào tạo và phát triển nguồn nhân lực của Công ty Điện lực Bình Thuận.

Đối tượng nên tham khảo luận văn

1. Các kỹ sư và chuyên viên vận hành lưới điện phân phối:

   • Lợi ích: Nắm bắt phương pháp tối ưu công suất phản kháng, áp dụng vào thực tế để giảm tổn thất và nâng cao chất lượng điện năng.
   • Use case: Thiết kế kế hoạch lắp đặt tụ bù, điều chỉnh vận hành lưới điện.

2. Các nhà quản lý và hoạch định chính sách ngành điện:

   • Lợi ích: Hiểu rõ tác động kinh tế và kỹ thuật của việc tối ưu công suất phản kháng, từ đó xây dựng chính sách đầu tư hợp lý.
   • Use case: Lập kế hoạch phát triển lưới điện, phân bổ nguồn lực đầu tư.

3. Các nhà nghiên cứu và sinh viên chuyên ngành Quản lý năng lượng, Điện lực:

   • Lợi ích: Tham khảo mô hình toán học, phương pháp mô phỏng và kết quả thực nghiệm trong lĩnh vực tối ưu hóa lưới điện phân phối.
   • Use case: Phát triển đề tài nghiên cứu, luận văn, luận án liên quan.

4. Các công ty tư vấn kỹ thuật và nhà thầu thi công lưới điện:

   • Lợi ích: Áp dụng các giải pháp kỹ thuật tối ưu trong thiết kế và thi công hệ thống bù công suất phản kháng.
   • Use case: Tư vấn giải pháp kỹ thuật, thi công lắp đặt thiết bị bù.

Câu hỏi thường gặp

1. Tại sao cần tối ưu công suất phản kháng trong lưới điện phân phối?
   Tối ưu công suất phản kháng giúp giảm tổn thất công suất tác dụng, cải thiện điện áp và nâng cao hệ số công suất, từ đó tiết kiệm chi phí vận hành và nâng cao chất lượng điện năng. Ví dụ, nghiên cứu tại Bình Thuận cho thấy tổn thất giảm khoảng 7% sau tối ưu.

2. Phần mềm ETAP có vai trò gì trong nghiên cứu này?
   ETAP được sử dụng để mô phỏng lưới điện, tính toán tổn thất, điện áp và tối ưu vị trí, dung lượng tụ bù. Phần mềm giúp đánh giá chính xác các phương án vận hành trong nhiều chế độ phụ tải khác nhau.

3. Làm thế nào để xác định vị trí đặt tụ bù tối ưu?
   Vị trí đặt tụ bù được xác định dựa trên mô hình toán học cực tiểu chi phí vận hành, thỏa mãn các ràng buộc kỹ thuật và sử dụng thuật toán lặp trong ETAP để tìm ra các nút có tổn thất công suất cao nhất và ảnh hưởng lớn đến điện áp.

4. Chi phí đầu tư và lợi ích kinh tế của việc lắp đặt tụ bù như thế nào?
   Chi phí lắp đặt ban đầu khoảng 5.580 USD, chi phí vận hành hàng năm 7.450 USD, trong khi lợi ích tiết kiệm tổn thất điện năng hàng năm lên đến gần 12.000 USD, giúp hoàn vốn trong vòng 2 năm.

5. Có thể áp dụng kết quả nghiên cứu này cho các khu vực khác không?
   Có thể, tuy nhiên cần điều chỉnh mô hình và dữ liệu phụ tải phù hợp với đặc điểm lưới điện và phụ tải từng khu vực để đảm bảo hiệu quả tối ưu hóa.

Kết luận

• Nghiên cứu đã thành công trong việc ứng dụng phần mềm ETAP để phân tích, đánh giá và tối ưu vận hành công suất phản kháng cho phát tuyến 22 kV tại tỉnh Bình Thuận.
• Tối ưu công suất phản kháng giúp giảm tổn thất công suất tác dụng từ 6,13% xuống còn khoảng 5%, nâng cao hệ số công suất lên 0,975, cải thiện chất lượng điện áp và độ tin cậy cung cấp điện.
• Phân bổ tụ bù tại 13 vị trí với tổng dung lượng 745 kVAr là giải pháp tối ưu về mặt kỹ thuật và kinh tế.
• Chi phí đầu tư và vận hành được bù đắp nhanh chóng nhờ tiết kiệm tổn thất điện năng, mang lại lợi ích kinh tế rõ rệt cho đơn vị quản lý lưới điện.
• Đề xuất triển khai lắp đặt, áp dụng điều khiển tự động và nâng cao năng lực vận hành để khai thác tối đa hiệu quả của hệ thống bù công suất phản kháng.

Next steps: Triển khai thực tế giải pháp tối ưu, giám sát hiệu quả vận hành và mở rộng nghiên cứu cho các phát tuyến khác trong tỉnh.

Các đơn vị quản lý lưới điện và nhà nghiên cứu nên phối hợp để áp dụng các giải pháp tối ưu công suất phản kháng nhằm nâng cao hiệu quả vận hành và chất lượng điện năng trong hệ thống phân phối.

Trích đoạn nội dung tài liệu

MỞ ĐẦU 1.1 Hướng tiếp cận đề tài Với sự phát triển kinh tế - xã hội ngày càng mạnh mẽ, nhu cầu sử dụng điện cho tiêu dùng, sản xuất, kinh doanh cũng ngày càng tăng. Đặc biệt là các phụ tải lớn tại các khu công nghiệp có mức tiêu thụ công suất phản kháng rất lớn (do các phụ tải này đều mang tính chất điện cảm), và điều này đã làm gia tăng tổn thất điện năng, tổn thất công suất và chi phí truyền tải điện năng, làm giảm hệ số công suất cosφ, giảm hiệu quả sử dụng điện và chất lượng điện năng. Chính vì lẽ đó, các đơn vị bán điện phải áp dụng hệ số phạt đối với các hộ tiêu thụ có hệ số cosφ thấp hơn quy định. Bên cạnh đó, hầu hết cấu trúc lưới phân phối đều được vận hành ở dạng hình tia, cung cấp cho phụ tải đa dạng như thương mại, công nghiệp, dân dụng,…nhu cầu phụ tải sẽ dao động theo thời gian và có thể gây ra sự mất cân bằng phân bố công suất trên đường dây, tạo nên hiện tượng sụp đổ điện áp đối với lưới điện hạ áp.

Khi tổn thất công suất thực trong mạng phân phối quá nhiều, điện áp tại các nút có thể phá vỡ ràng buộc điện áp. Điều này có thể sẽ ảnh hưởng đến chất lượng cung cấp điện và sự ổn định của hệ thống. Sự sụt giảm điện áp tại các nút và tổn thất công suất là do thiếu hụt công suất phản kháng. Vấn đề chất lượng điện năng là một trong những vấn đề được quan tâm hàng đầu trong vận hành và quản lý.

Để nâng cao chất lượng điện năng, chúng ta có các giải pháp như hoàn thiện cấu trúc lưới, điều chỉnh điện áp, quy hoạch công suất phản kháng… Trong đó, quy hoạch công suất phản kháng là một nhiệm vụ rất quan trọng khi tiến hành lắp đặt và quy hoạch nguồn điện mới. Quy hoạch công suất phản kháng là xác định các giá trị tối ưu của các thiết bị vận hành, đảm bảo được yêu cầu với phụ tải dài hạn, bên cạnh các yếu tố về kinh tế. Công suất phản kháng ảnh hưởng đến nhiều vấn đề trong hệ thống điện như tổn thất công suất thực, cải thiện độ lệch điện áp, nâng cao độ ổn định điện áp,… Do đó, cần tìm ra một biện pháp hiệu quả để giải quyết vấn đề này một cách tối ưu góp phần giảm tổn thất, tiết kiệm chi phí và sử dụng điện một cách hiệu quả Có khá nhiều cách thức để giảm tổn thất công suất và nâng cao chất lượng điện áp như tái cấu trúc lưới điện, lắp đặt tụ bù, cân bằng phụ tải, nâng cấp điện áp,… Trong đó, bù công suất phản kháng (CSPK) là một giải pháp được sử dụng khá rộng rãi để duy 1 ` trì an ninh và độ tin cậy cung cấp điện trong mạng phân phối cấu trúc hình tia. Điều này có thể thực hiện được bằng cách tối ưu vị trí đặt tụ bù tại các nút khác nhau trên lưới điện.

Đề tài ứng dụng phần mềm ETAP để giải bài toán tối ưu vị trí đặt tụ bù (Optimal Capacitors Placement - OCP) trong lưới điện phân phối với nhiều mức phụ tải khác nhau.2 Mục tiêu và nhiệm vụ Bài toán tối ưu vị trí đặt tụ bù trong lưới điện phân phối đã được sử dụng khá phổ biến với nhiều giải thuật được áp dụng. Nó có ý nghĩa rất quan trọng trong sản xuất và kinh doanh điện năng. Mục tiêu của đề tài là ứng dụng mô hình cực tiểu chi phí vận hành để tối ưu vận hành công suất phản kháng trong lưới điện phân phối nhằm giảm tổn thất và nâng cao chất lượng điện năng. Cụ thể luận văn cần thực hiện các nhiệm vụ sau: Dựa vào phần mềm ETAP để tìm kiếm vị trí và dung lượng tối ưu của tụ bù trong lưới điện phân phối cấu trúc hình tia nhằm giảm thiểu chi phí vận hành và gia tăng giá trị tiết kiệm ròng hàng năm của hệ thống điện; Xác định vị trí và dung lượng bù tối ưu của lưới điện thực tế có xét đến nhiều mức phụ tải khác nhau.3 Phạm vi và phương pháp nghiên cứu 1.1 Phạm vi Đối tượng nghiên cứu trong luận văn này là một phát tuyến 22kV điển hình thuộc TBA 110kV Hàm Kiệm.

Tiếp theo luận văn giới thiệu về một số giải pháp tối ưu hóa trong vận hành công suất phản kháng gồm các nguyên lý, tính chất và đặc điểm cơ bản của phương pháp, tạo cơ sở tiếp cận các tài liệu, tiêu chuẩn liên quan được áp dụng để đánh giá tình hình thực tiễn của lưới điện. Tiếp đó, luận văn sẽ trình bày kết quả mô phỏng tối ưu dựa trên ứng dụng ETAP. Cuối cùng là tổng kết và đưa ra hướng phát triển của đề tài.2 Phương pháp nghiên cứu Luận văn sử dụng phương pháp nghiên cứu tài liệu (thông qua phân tích và tổng hợp) liên quan đến chủ đề tối ưu, phân tích hiện trạng lưới điện. 2 ` Luận văn cũng sử dụng phương pháp thực nghiệm, thử nghiệm thử – sai dựa trên mô hình vật lý sơ đồ mạch điện tương đương bằng phần mềm ETAP với mục đích kiểm chứng và đưa ra đánh giá khảo sát hệ thống ở một số chế độ vận hành khác nhau.4 Ý nghĩa khoa học và thực tiễn của đề tài Bù công suất phản kháng là bài toán tối ưu đa mục tiêu, được chia làm hai bài toán nhỏ là xác định vị trí đặt tụ bù tối ưu và xác định dung lượng tối ưu của tụ bù.

Đối với các phụ tải tại hộ tiêu thụ, giá trị hệ số công suất cosφ được quy định phải lớn hơn hoặc bằng 0.9 [1], tức là công suất phản kháng yêu cầu tại các nút tải không được quá lớn. Thông thường đối với các điểm tải này, tụ bù sẽ được lắp ngay tại phụ tải để bù công suất phản kháng cho thiết bị điện. Đối với đường dây phân phối, số lượng nút rất lớn nên rất khó để xác định được vị trí nút nào thích hợp nhất để lắp đặt tụ bù. Về lý thuyết, các nút thích hợp để lắp đặt tụ bù là các nút thuộc các nhánh có tổn thất công suất tác dụng theo thành phần tác dụng hoặc thành phần phản kháng của dòng điện là tốt nhất.

Bài toán bù tối ưu công suất phản kháng trong lưới điện phân phối là bài toán xác định vị trí và dung lượng bù cần thiết của tụ bù để lắp vào lưới điện sao cho tổn thất công suất là nhỏ nhất, chất lượng điện áp ổn định nhất và chi phí hàng năm của lưới điện thấp nhất. 3 ` CHƯƠNG 2: LƯỚI ĐIỆN PHÂN PHỐI 2.1 Lưới điện phân phối trung thế cấp điện áp 22 kV 2.1 Giới thiệu lưới điện phân phối trung thế cấp điện áp 22 kV Lưới điện phân phối (LĐPP) là một phần của hệ thống điện, làm nhiệm vụ phân phối điện năng từ các trạm trung gian, các trạm khu vực hay thanh cái của nhà máy điện cấp điện cho phụ tải. LĐPP là khâu cuối cùng của hệ thống điện đưa điện năng trực tiếp đến người tiêu dùng [1][4]. Tính đến nay lưới điện trung áp đã trải khắp các vùng, miền trên đất nước, tuy nhiên còn một số thôn, bản hay huyện đảo vẫn chưa được dùng điện lưới quốc gia mà họ vẫn phải dùng điện từ các thuỷ điện nhỏ hoặc máy phát điện diesel.2 Đặc điểm của lưới điện phân phối trung thế cấp điện áp 22 kV LĐPP được phân bố trên diện rộng, thường vận hành không đối xứng và có tổn thất lớn.

Vấn đề tổn thất trên này liên quan chặt chẽ đến các vấn đề kỹ thuật của lưới điện từ giai đoạn thiết kế đến vận hành. Do đó, trên cơ sở các số liệu về tổn thất có thể đánh giá sơ bộ chất lượng vận hành của LĐPP. Trong những năm gần đây, LĐPP của nước ta phát triển mạnh, các Công ty Điện lực cũng được phân cấp mạnh mẽ về quản lý. Vì vậy, chất lượng vận hành của LĐPPTA được câng cao rõ rệt, tỷ lệ tổn thất điện năng giảm mạnh song vẫn còn rất khiêm tốn.

Lưới điện trung áp chủ yếu ở các cấp điện áp 6kV, 10kV, 22kV, 35kV phân phối điện cho các trạm biến áp trung áp/hạ áp và các phụ tải cấp điện áp trung áp [1][4]. Thông thường LĐPP được phân loại theo 3 dạng: 4 `  Theo đối tượng và địa bàn phục vụ: Lưới phân phối thành phố; lưới phân phối nông thôn hay lưới phân phối xí nghiệp.  Theo thiết bị dẫn điện: Lưới điện phân phối trên không; lưới điện phân phối cáp ngầm  Theo cấu trúc hình dáng: Lưới hở (hình tia) có phân đoạn và không phân đoạn hay lưới kín vận hành hở.3 Vai trò của lưới điện phân phối Lưới điện phân phối làm nhiệm vụ phân phối điện năng từ các trạm trung gian, trạm khu vực hay thanh cái của các nhà máy điện cho các phụ tải điện. LĐPP được xây dựng, lắp đặt phải đảm bảo nhận điện năng từ một hay nhiều nguồn cung cấp và phân phối đến các hộ tiêu thụ điện.

Đảm bảo cung cấp điện tiêu thụ sao cho ít gây ra mất điện nhất, đảm bảo cho nhu cầu phát triển của phụ tải. Đảm bảo chất lượng điện năng cao nhất về ổn định tần số và ổn định điện áp trong giới hạn cho phép.  LĐPP có tầm quan trọng đặc biệt đối với hệ thống điện:  Trực tiếp đảm bảo chất lượng điện áp cho phụ tải.  Giữ vai trò rất quan trọng trong đảm bảo độ tin cậy cung cấp điện cho phụ tải.

Có đến 98% điện năng bị mất là do sự cố và ngừng điện kế hoạch lưới phân phối. Mỗi sự cố trên LĐPP trung áp đều có ảnh hưởng rất lớn đến sinh hoạt của nhân dân và các hoạt động kinh tế, xã hội.  Sử dụng tỷ lệ vốn rất lớn: khoảng 50% vốn cho hệ thống điện (35% cho nguồn điện, 15% cho lưới hệ thống và lưới truyền tải).  Tỷ lệ tổn thất điện năng rất lớn: khoảng 40-50% tổn thất điện năng xảy ra trên LĐPP.

Và tổn thất kinh doanh cũng chỉ xảy ra này.  LĐPP gần với người dùng điện, do đó vấn đề an toàn điện cũng là rất quan trọng.4 Các phần tử chính của lưới điện phân phối Các phần tử chủ yếu trong LĐPP bao gồm [4]: 5 `  MBA trung gian và MBA phân phối.  Thiết bị dẫn điện: Đường dây tải điện.  Thiết bị đóng cắt và bảo vệ: Máy cắt, dao cách ly, cầu chì, chống sét van, áp tô mát, hệ thống bảo vệ rơ le, giảm dòng ngắn mạch.
