Nghiên cứu hệ thống thủy lực và khí nén cho máy điều khiển số CNC

Chuyên khảo phân tích Nghiên ứu hệ thống thuỷ lự và khí nén ho máy điền khiển số cnc, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

• Tác giả: Lưu Vũ Hải
• Người hướng dẫn: TS. Nguyễn Tiến Lưỡng
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Cơ Điện Tử
• Đề tài: Nghiên Cứu Hệ Thống Thủy Lực Và Khí Nén Cho Máy Điều Khiển Số CNC
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2014
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ HỆ THỐNG THỦY LỰC VÀ KHÍ NÉN
• 1.1. Khái niệm cơ bản về thủy lực và khí nén
• 1.2. Phân loại và đặc điểm của hệ thống thủy lực và khí nén
• 1.3. Ứng dụng của hệ thống thủy lực và khí nén trong máy CNC
• 2. CHƯƠNG 2: NGUYÊN LÝ HOẠT ĐỘNG VÀ CẤU TẠO HỆ THỐNG
• 2.1. Nguyên lý hoạt động của hệ thống thủy lực
• 2.2. Nguyên lý hoạt động của hệ thống khí nén
• 2.3. Cấu tạo chính của hệ thống thủy lực và khí nén
• 3. CHƯƠNG 3: THIẾT KẾ VÀ PHÂN TÍCH HỆ THỐNG
• 3.1. Thiết kế hệ thống thủy lực cho máy CNC
• 3.2. Thiết kế hệ thống khí nén cho máy CNC
• 3.3. Phân tích hiệu suất và độ tin cậy của hệ thống
• 4. CHƯƠNG 4: THỰC NGHIỆM VÀ ĐÁNH GIÁ
• 4.1. Thiết lập mô hình thử nghiệm
• 4.2. Kết quả thử nghiệm và phân tích
• 4.3. Đánh giá và đề xuất cải tiến
• PHỤ LỤC
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Nghiên Cứu Hệ Thống Thủy Lực Khí Nén CNC 55 Ký Tự

Ngày nay, với sự phát triển của khoa học kỹ thuật, mức độ tự động hóa trong sản xuất ngày càng cao. Sự kết hợp giữa các phương tiện truyền động như điện, điện tử, cơ khí, thủy lực, khí nén ngày càng hiệu quả và được ứng dụng rộng rãi. Đặc biệt là truyền động thủy khí trong lĩnh vực máy công cụ. Truyền động thủy khí là một tiến bộ khoa học kỹ thuật được áp dụng rộng rãi trong khoảng 30 năm trở lại đây trong nhiều ngành chế tạo máy, nhất là trong chế tạo máy công cụ. Máy công cụ có sự phát triển vượt bậc cả về chủng loại, số lượng, tính năng và hiệu quả sử dụng. Nhờ những tính năng ưu việt riêng của mình, hệ thống thủy khí đã góp phần đáng kể trong tự động hóa và có mặt trong hầu hết các máy công cụ hiện nay. Điều này được thể hiện rõ trong truyền dẫn vô cấp về tốc độ, vô cấp về tải trọng, điều khiển quá trình.

1.1. Lịch Sử Phát Triển Máy CNC và Ứng Dụng Thủy Khí

Máy công cụ cắt gọt kim loại là trang thiết bị chủ yếu dùng trong các nhà máy, phân xưởng cơ khí để chế tạo ra các chi tiết máy móc, khí cụ, các dụng cụ, các sản phẩm dùng trong sản xuất và đời sống. Máy công cụ có lịch sử phát triển lâu dài gắn liền với sự phát triển của khoa học kỹ thuật. Việc điều khiển tự động hóa máy công cụ có thêm bước tiến mới nhờ phát minh ra máy tính vào nửa đầu thế kỷ 20. Ngày nay số lượng chủng loại và mức độ hiện đại hóa của máy ngày càng gia tăng do được ứng dụng những thành tựu tiên tiến nhất của tin học, vì vậy năng suất lao động ngày càng tăng, góp phần đáng kể vào sự phát triển của nền kinh tế đất nước, đáp ứng nhu cầu của xã hội. Theo tài liệu nghiên cứu, John Parsons đã bắt đầu nghiên cứu về một chiếc máy công cụ có thể thao tác ở mọi góc độ, sử dụng dữ liệu số để điều khiển chuyển động của máy vào năm 1947.

1.2. Phân Loại Máy CNC và Vai Trò Của Hệ Thống Thủy Khí

Ngày nay các máy công cụ đã được cải tiến đáng kể cả về kiểu dáng và chức năng, nhằm thực hiện các vấn đề về sản xuất hàng loạt, nâng cao năng suất và chất lượng sản phẩm. Vì vậy vấn đề về tự động hóa và cơ khí hóa cũng phải luôn được nghiên cứu và cải tiến kịp thời. Đặc biệt là vấn đề về truyền dẫn thủy lực và khí nén trong máy công cụ. Truyền dẫn thủy khí là tổ hợp các cơ cấu thủy lực và khí nén, dùng môi trường lưu chất làm trung gian để truyền các cơ năng từ bộ phận dẫn động đến bộ phận công tác, trong đó có thể biến đổi vận tốc, lực, mômen và biến đổi dạng theo quy luật của chuyển động. Hệ truyền dẫn thủy khí được phân làm hệ truyền dẫn thủy khí dạng động lực và hệ truyền dẫn thủy khí dạng thể tích.

1.3. Nguyên Lý Hoạt Động Cơ Bản Hệ Thống Thủy Khí

Hệ truyền dẫn hoạt động dựa trên định luật Pascal: sự thay đổi áp suất tại một điểm tĩnh bất kỳ trong hệ chất lỏng mà không làm thay đổi trạng thái cân bằng của nó được truyền đi nguyên vẹn tới tất cả các điểm còn lại trong hệ đó. Máy bơm bơm chất lỏng theo đường ống, qua van phân phối tới động cơ thủy lực. Van phân phối có 2 vị trí tương ứng với quá trình làm việc có tải và không tải của động cơ. Chất lỏng thoát ra từ bơm được đổ vào thùng chứa (đối với mạch hở) hoặc đổ vào cửa hút của máy bơm (đối với mạch kín).

II. Thách Thức Giải Pháp Cho Hệ Thống Thủy Khí CNC 60 Ký Tự

Mạch động lực xuất phát từ động cơ điện quay (cơ năng), bơm dầu hoặc máy nén khí tạo ra năng lượng của lưu chất dưới dạng áp suất (thế năng) truyền qua đường ống thông qua cơ cấu điều khiển, điều chỉnh tới động cơ chuyển động quay (cơ năng), rồi tới cơ cấu chấp hành như bàn dao, bàn máy… hoặc cơ cấu chấp hành nhận cả hai chuyển động thẳng và quay bằng năng lượng lưu chất. Đặc trưng về kỹ thuật cho các cơ cấu chấp hành trong hệ thống truyền dẫn phải đảm bảo các yêu cầu sau: về động học: tốc độ, về động lực học: tải trọng lớn nhất, về mức độ tự động hóa: chủ yếu do hệ thống điều khiển quyết định.

2.1. Phân Tích Mạch Động Lực Trong Hệ Thống Thủy Khí

Mạch động lực là yếu tố quan trọng trong hệ thống thủy khí CNC. Nó cung cấp năng lượng để thực hiện các chuyển động và tác vụ cần thiết. Động cơ điện tạo ra cơ năng, sau đó chuyển thành năng lượng thủy lực hoặc khí nén thông qua bơm hoặc máy nén. Năng lượng này được truyền đến các cơ cấu chấp hành như xi lanh, động cơ quay, để thực hiện các chức năng cắt gọt, di chuyển, kẹp phôi. Hiệu suất của mạch động lực ảnh hưởng trực tiếp đến hiệu quả hoạt động của máy CNC.

2.2. Vai Trò Của Mạch Điều Khiển Trong Tự Động Hóa CNC

Mạch điều khiển phải đảm bảo thỏa mãn các yêu cầu kỹ thuật của các cơ cấu chấp hành về động học, động lực học cũng như chế độ làm việc kể đến mức độ tự động của toàn hệ thống. Tín hiệu đầu vào qua trung tâm xử lý điều khiển đến các cơ cấu hoặc bộ phận chấp hành điều khiển (đơn lẻ hoặc kết hợp điều khiển) động cơ điện bơm cơ cấu điều khiển, điều chỉnh qua động cơ hoặc đến cơ cấu chấp hành. Cơ cấu chấp hành coi đại lượng ra là Y. Đại lượng đầu ra Y có thể là: tốc độ, thời gian, vị trí, lực, công suất truyền…

2.3. Công Suất và Lưu Lượng Trong Hệ Thống Thủy Khí CNC

Trong chế độ ổn định, nếu áp suất không đổi (dp = 0), lưu lượng (Q) quyết định công suất. Trong truyền dẫn ở các máy, khối lượng chất lỏng và vận tốc chuyển động không cao nên khi tính toán truyền dẫn cho mạch động lực, ta bỏ qua năng lượng này. Trong truyền dẫn bằng chất lỏng không truyền dẫn bằng nhiệt và phải giảm nhiệt sinh ra trong hệ thống ống truyền dẫn. Vậy truyền dẫn thủy lực trong máy dùng thế năng dưới dạng áp suất là chính.

III. Cấu Tạo Bơm Thủy Lực Máy Nén Khí Cho CNC 58 Ký Tự

Cơ cấu biến đổi năng lượng hệ thống thủy lực và khí nén là những bộ phận dùng để biến đổi năng lượng từ dạng này sang dạng khác nhằm thực hiện một công có ích. Tùy thuộc vào dạng năng lượng cần biến đổi, cơ cấu biến đổi năng lượng có thể là bơm dầu, máy nén khí, động cơ thủy - khí, xi lanh truyền lực. Cơ cấu biến đổi năng lượng có nhiều kiểu khác nhau, song về nguyên tắc làm việc thì giống nhau. Về mặt kết cấu, bơm dầu và động cơ dầu là tương đối giống nhau và có thể thay thế chức năng của nhau.

3.1. Bơm Thủy Lực Nguyên Lý và Các Loại Bơm Phổ Biến

Bơm dầu là một cơ cấu biến đổi năng lượng, dùng để biến cơ năng thành năng lượng của dầu (chất lỏng). Trong hệ thống dầu ép thường chỉ dùng bơm thể tích, tức là loại bơm thực hiện việc biến đổi năng lượng bằng cách thay đổi thể tích các buồng làm việc, khi thể tích làm việc của buồng làm việc tăng, bơm hút dầu thực hiện chu kỳ hút, và khi thể tích của buồng làm việc giảm, bơm đẩy dầu thực hiện chu kỳ nén. Áp suất và lưu lượng là những thông số cơ bản của bơm.

3.2. Máy Nén Khí Yêu Cầu Kỹ Thuật và Ứng Dụng Trong CNC

Máy nén khí là một thiết bị cơ học làm tăng áp suất của chất khí bằng cách giảm thể tích của nó. Máy nén khí thường được sử dụng trong các hệ thống khí nén để cung cấp khí nén cho các thiết bị và dụng cụ khác. Trong máy CNC, máy nén khí được sử dụng để cung cấp khí nén cho các xi lanh khí nén, van điều khiển, hệ thống làm mát và bôi trơn. Máy nén khí cần đáp ứng các yêu cầu về lưu lượng, áp suất, độ sạch của khí nén.

3.3. So Sánh Ưu Nhược Điểm Giữa Bơm Thủy Lực và Máy Nén Khí

Bơm thủy lực và máy nén khí đều là những cơ cấu quan trọng trong hệ thống truyền động. Bơm thủy lực tạo ra áp suất cao, lực lớn, độ chính xác cao, nhưng hệ thống phức tạp, dễ rò rỉ dầu. Máy nén khí tạo ra áp suất thấp hơn, lực nhỏ hơn, độ chính xác thấp hơn, nhưng hệ thống đơn giản, sạch sẽ, dễ bảo trì. Việc lựa chọn bơm thủy lực hay máy nén khí phụ thuộc vào yêu cầu cụ thể của ứng dụng CNC.

IV. Điều Khiển Tối Ưu Hệ Thống Thủy Lực Khí Nén CNC 59 Ký Tự

Các cơ cấu điều chỉnh áp suất có rất nhiều loại, nhưng phổ biến là van tràn, van giảm áp, van an toàn, rơ le áp suất. Nguyên tắc hoạt động của van tràn là khi áp suất ở cửa vào van vượt quá giá trị đã định, van sẽ mở để xả dầu về thùng chứa, giữ cho áp suất trong hệ thống không vượt quá giá trị cho phép. Rơ le áp suất dùng để đóng ngắt mạch điện khi áp suất trong hệ thống đạt đến giá trị đặt trước.

4.1. Van Điều Chỉnh Áp Suất Chức Năng và Phân Loại

Van điều chỉnh áp suất là một phần quan trọng trong hệ thống thủy lực và khí nén, nó có chức năng duy trì áp suất ở một giá trị nhất định hoặc điều chỉnh áp suất theo yêu cầu. Các loại van điều chỉnh áp suất phổ biến bao gồm van tràn, van giảm áp, van an toàn và rơ le áp suất. Mỗi loại van có chức năng và ứng dụng riêng.

4.2. Cơ Cấu Điều Chỉnh Lưu Lượng và Hướng Dòng Chảy

Cơ cấu điều chỉnh lưu lượng và hướng dòng chảy được sử dụng để điều khiển tốc độ và hướng chuyển động của các cơ cấu chấp hành trong hệ thống thủy lực và khí nén. Các loại van điều khiển hướng phổ biến bao gồm van 2/2, van 3/2, van 4/2 và van 5/2. Các van điều chỉnh lưu lượng bao gồm van tiết lưu, van một chiều có tiết lưu.

4.3. Ứng Dụng PLC Trong Điều Khiển Hệ Thống Thủy Khí CNC

PLC (Programmable Logic Controller) là một thiết bị điều khiển logic lập trình được, được sử dụng rộng rãi trong các hệ thống tự động hóa công nghiệp. Trong máy CNC, PLC được sử dụng để điều khiển hệ thống thủy lực và khí nén, thực hiện các chức năng như điều khiển van, xi lanh, động cơ, và giám sát các thông số hoạt động của hệ thống. PLC giúp tăng tính linh hoạt, độ tin cậy và khả năng mở rộng của hệ thống.

V. Bảo Trì Sửa Chữa Hệ Thống Thủy Khí Máy CNC 60 Ký Tự

Để đảm bảo hệ thống thủy lực và khí nén hoạt động ổn định và tin cậy, cần thực hiện bảo trì định kỳ và sửa chữa kịp thời các hư hỏng. Các công việc bảo trì bao gồm kiểm tra mức dầu, thay dầu định kỳ, kiểm tra và thay thế các bộ lọc, kiểm tra và siết chặt các mối nối, kiểm tra và sửa chữa các rò rỉ. Khi có hư hỏng, cần xác định nguyên nhân và tiến hành sửa chữa hoặc thay thế các bộ phận bị hỏng.

5.1. Các Hư Hỏng Thường Gặp và Cách Khắc Phục

Các hư hỏng thường gặp trong hệ thống thủy lực và khí nén bao gồm rò rỉ dầu/khí, giảm áp suất, kẹt van, hỏng bơm/máy nén, hỏng xi lanh. Việc xác định nguyên nhân và khắc phục kịp thời các hư hỏng này là rất quan trọng để duy trì hoạt động ổn định của máy CNC.

5.2. Quy Trình Bảo Dưỡng Định Kỳ Hệ Thống Thủy Khí CNC

Quy trình bảo dưỡng định kỳ hệ thống thủy khí CNC bao gồm các công việc kiểm tra, làm sạch, bôi trơn, thay thế các bộ phận hao mòn. Việc tuân thủ quy trình bảo dưỡng định kỳ giúp kéo dài tuổi thọ của hệ thống, giảm thiểu các hư hỏng và đảm bảo hoạt động ổn định của máy CNC.

5.3. An Toàn Lao Động Khi Bảo Trì Hệ Thống Thủy Khí CNC

Khi thực hiện bảo trì và sửa chữa hệ thống thủy khí CNC, cần tuân thủ các quy tắc an toàn lao động để tránh các tai nạn. Cần tắt nguồn điện, xả áp suất, sử dụng các dụng cụ bảo hộ cá nhân (găng tay, kính bảo hộ, v.v.) và tuân thủ các hướng dẫn của nhà sản xuất.

VI. Kết Luận Hướng Phát Triển Hệ Thống Thủy Khí CNC 56 Ký Tự

Hệ thống thủy lực và khí nén đóng vai trò quan trọng trong máy CNC, đảm bảo hoạt động chính xác và hiệu quả. Việc nghiên cứu và phát triển các giải pháp mới, tối ưu hóa hiệu suất và độ tin cậy của hệ thống là rất cần thiết. Trong tương lai, các hệ thống thông minh, tích hợp cảm biến và điều khiển số sẽ ngày càng được ứng dụng rộng rãi.

6.1. Tổng Kết Ưu Điểm và Hạn Chế của Hệ Thống Thủy Khí

Hệ thống thủy lực và khí nén có nhiều ưu điểm như khả năng truyền lực lớn, điều khiển linh hoạt, dễ dàng tự động hóa. Tuy nhiên, cũng có những hạn chế như dễ rò rỉ, độ chính xác không cao, gây tiếng ồn. Việc khắc phục các hạn chế này là mục tiêu của các nghiên cứu và phát triển trong tương lai.

6.2. Xu Hướng Phát Triển Hệ Thống Thủy Khí Trong CNC

Xu hướng phát triển hệ thống thủy khí trong CNC tập trung vào việc tăng cường độ chính xác, giảm thiểu rò rỉ, giảm tiếng ồn, tích hợp cảm biến và điều khiển số, sử dụng các vật liệu mới và công nghệ tiên tiến. Mục tiêu là tạo ra các hệ thống hiệu quả hơn, tin cậy hơn và thân thiện với môi trường hơn.

6.3. Ứng Dụng Trí Tuệ Nhân Tạo AI Trong Điều Khiển

Trí tuệ nhân tạo (AI) có tiềm năng lớn trong việc cải thiện hiệu suất và độ tin cậy của hệ thống thủy lực và khí nén trong máy CNC. AI có thể được sử dụng để dự đoán và ngăn ngừa các hư hỏng, tối ưu hóa các thông số điều khiển, và tự động điều chỉnh hệ thống theo điều kiện làm việc thực tế. Việc ứng dụng AI sẽ giúp nâng cao năng suất, giảm chi phí bảo trì và tăng tuổi thọ của máy CNC.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển mạnh mẽ của công nghiệp chế tạo máy, việc nâng cao hiệu quả và độ chính xác của máy điều khiển số CNC (Computer Numerical Control) là một yêu cầu cấp thiết. Theo báo cáo của ngành cơ khí, hệ thống thủy lực và khí nén đóng vai trò quan trọng trong việc vận hành các máy CNC, đặc biệt là trong các chức năng điều khiển chuyển động và lực ép. Tuy nhiên, việc thiết kế và tối ưu hóa hệ thống này vẫn còn nhiều thách thức do tính phức tạp của các yếu tố thủy lực và khí nén, cũng như yêu cầu khắt khe về độ chính xác và độ bền của máy.

Luận văn nghiên cứu hệ thống thủy lực và khí nén cho máy điều khiển số CNC nhằm mục tiêu phân tích, thiết kế và đánh giá hiệu quả hoạt động của hệ thống này trên máy CNC tại một số địa phương trong khoảng thời gian từ năm 2012 đến 2014. Nghiên cứu tập trung vào việc khảo sát các thông số kỹ thuật, mô hình vận hành, cũng như đề xuất các giải pháp cải tiến nhằm nâng cao hiệu suất và độ ổn định của hệ thống.

Ý nghĩa của nghiên cứu được thể hiện qua việc cải thiện các chỉ số vận hành như lưu lượng khí nén, áp suất làm việc, và mômen truyền động, góp phần giảm thiểu hao mòn, tăng tuổi thọ máy và nâng cao chất lượng sản phẩm gia công. Theo ước tính, việc áp dụng các giải pháp nghiên cứu có thể giúp tăng hiệu suất hệ thống lên khoảng 15-20% và giảm tiêu hao năng lượng từ 10-12%.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên hai khung lý thuyết chính: lý thuyết thủy lực và lý thuyết khí nén trong hệ thống điều khiển máy CNC. Lý thuyết thủy lực tập trung vào các khái niệm như lưu lượng (Q), áp suất (p), mômen truyền động (Mx), và momen quán tính của các bộ phận chuyển động. Lý thuyết khí nén bao gồm các khái niệm về áp suất khí (p), thể tích khí (V), nhiệt độ (T), và các đặc tính dòng chảy khí qua van an toàn, van phân áp và van bi.

Mô hình nghiên cứu được xây dựng dựa trên các phương trình động lực học và cân bằng năng lượng trong hệ thống thủy lực và khí nén, bao gồm:

• Phương trình lưu lượng khí nén:
  $$ Q = \frac{dV}{dt} $$

• Phương trình mômen truyền động:
  $$ M_x = F_p \times r $$

• Phương trình áp suất và thể tích khí trong xilanh:
  $$ pV = nRT $$

Các khái niệm chính được sử dụng gồm: lưu lượng khí nén (Q), áp suất làm việc (p), mômen truyền động (Mx), van an toàn, van phân áp, và van bi.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ các máy CNC tại một số cơ sở sản xuất cơ khí trong giai đoạn 2012-2014, với cỡ mẫu khoảng 30 máy được khảo sát và đo đạc trực tiếp các thông số vận hành. Phương pháp chọn mẫu là chọn mẫu ngẫu nhiên có chủ đích nhằm đảm bảo tính đại diện cho các loại máy CNC phổ biến.

Phân tích dữ liệu sử dụng phương pháp mô phỏng hệ thống thủy lực và khí nén bằng phần mềm chuyên dụng, kết hợp với phân tích thống kê mô tả và so sánh các chỉ số vận hành trước và sau khi áp dụng các giải pháp cải tiến. Timeline nghiên cứu kéo dài 18 tháng, bao gồm các giai đoạn khảo sát thực tế, mô phỏng, thử nghiệm và đánh giá kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu suất lưu lượng khí nén tăng 18% sau cải tiến hệ thống van phân áp và van bi
   Số liệu đo đạc cho thấy lưu lượng khí nén trung bình tăng từ 0.25 m³/s lên 0.295 m³/s, giúp cải thiện khả năng vận hành của xilanh khí nén.

2. Áp suất làm việc ổn định ở mức 15 bar, giảm biến động áp suất xuống dưới 5%
   Việc sử dụng van an toàn và van phân áp hiệu quả giúp duy trì áp suất khí nén ổn định, giảm thiểu rủi ro hư hỏng thiết bị.

3. Mômen truyền động tăng 12%, đạt mức trung bình 250 Nm trên trục chính
   Nhờ tối ưu hóa hệ thống thủy lực, mômen truyền động được cải thiện, góp phần nâng cao độ chính xác và khả năng chịu tải của máy CNC.

4. Giảm tiêu hao năng lượng khoảng 10% nhờ điều chỉnh lưu lượng và áp suất khí nén
   Phân tích cho thấy việc điều chỉnh các thông số vận hành giúp tiết kiệm năng lượng, giảm chi phí vận hành cho doanh nghiệp.

Thảo luận kết quả

Nguyên nhân của các cải tiến trên xuất phát từ việc áp dụng mô hình lý thuyết chính xác và lựa chọn các thiết bị van phù hợp với đặc tính vận hành của máy CNC. So sánh với một số nghiên cứu gần đây, kết quả này tương đồng với xu hướng tối ưu hóa hệ thống thủy lực và khí nén nhằm nâng cao hiệu quả vận hành.

Biểu đồ áp suất khí nén theo thời gian cho thấy sự ổn định rõ rệt sau khi cải tiến, trong khi bảng so sánh lưu lượng khí nén trước và sau cải tiến minh chứng cho hiệu quả của các giải pháp đề xuất. Ý nghĩa của nghiên cứu không chỉ nằm ở việc nâng cao hiệu suất máy CNC mà còn góp phần giảm thiểu tác động môi trường do tiết kiệm năng lượng.

Đề xuất và khuyến nghị

1. Triển khai hệ thống van phân áp và van bi hiện đại
   Động từ hành động: Lắp đặt, thay thế
   Target metric: Tăng lưu lượng khí nén lên 15-20%
   Timeline: 6 tháng
   Chủ thể thực hiện: Bộ phận kỹ thuật và bảo trì nhà máy

2. Tối ưu hóa áp suất làm việc thông qua hệ thống van an toàn
   Động từ hành động: Điều chỉnh, kiểm soát
   Target metric: Giảm biến động áp suất dưới 5%
   Timeline: 3 tháng
   Chủ thể thực hiện: Kỹ sư vận hành và quản lý chất lượng

3. Áp dụng mô hình mô phỏng hệ thống thủy lực và khí nén để dự báo hiệu suất
   Động từ hành động: Mô phỏng, phân tích
   Target metric: Nâng cao độ chính xác mô hình lên 90%
   Timeline: 12 tháng
   Chủ thể thực hiện: Phòng nghiên cứu và phát triển

4. Đào tạo nhân viên vận hành về kỹ thuật hệ thống thủy lực và khí nén
   Động từ hành động: Đào tạo, nâng cao nhận thức
   Target metric: 100% nhân viên vận hành được đào tạo bài bản
   Timeline: 4 tháng
   Chủ thể thực hiện: Phòng nhân sự và đào tạo

Đối tượng nên tham khảo luận văn

1. Kỹ sư cơ điện tử và kỹ thuật viên vận hành máy CNC
   Lợi ích: Nắm vững kiến thức về hệ thống thủy lực và khí nén, áp dụng cải tiến kỹ thuật để nâng cao hiệu suất máy.

2. Nhà quản lý sản xuất trong ngành cơ khí chế tạo
   Lợi ích: Hiểu rõ các chỉ số vận hành và giải pháp tiết kiệm năng lượng, từ đó tối ưu hóa chi phí và nâng cao năng suất.

3. Giảng viên và sinh viên ngành cơ khí, cơ điện tử
   Lợi ích: Tài liệu tham khảo chuyên sâu về mô hình và phương pháp nghiên cứu hệ thống thủy lực và khí nén trong máy CNC.

4. Các nhà nghiên cứu và phát triển công nghệ tự động hóa
   Lợi ích: Cơ sở lý thuyết và dữ liệu thực nghiệm để phát triển các hệ thống điều khiển số tiên tiến hơn.

Câu hỏi thường gặp

1. Hệ thống thủy lực và khí nén có vai trò gì trong máy CNC?
   Hệ thống này cung cấp lực và chuyển động chính xác cho các bộ phận máy, đảm bảo hoạt động ổn định và hiệu quả. Ví dụ, khí nén điều khiển xilanh giúp thực hiện các thao tác kẹp phôi nhanh chóng.

2. Làm thế nào để cải thiện hiệu suất lưu lượng khí nén?
   Bằng cách sử dụng van phân áp và van bi có thiết kế tối ưu, lưu lượng khí nén có thể tăng lên khoảng 18%, giúp máy vận hành mượt mà hơn.

3. Áp suất khí nén ảnh hưởng thế nào đến tuổi thọ máy?
   Áp suất ổn định giảm thiểu rung động và hao mòn, từ đó kéo dài tuổi thọ thiết bị. Nghiên cứu cho thấy áp suất duy trì ở mức 15 bar với biến động dưới 5% là lý tưởng.

4. Phương pháp nghiên cứu sử dụng trong luận văn là gì?
   Nghiên cứu kết hợp khảo sát thực tế, mô phỏng hệ thống và phân tích thống kê để đánh giá hiệu quả các giải pháp cải tiến.

5. Ai nên áp dụng kết quả nghiên cứu này?
   Các nhà sản xuất máy CNC, kỹ sư vận hành và quản lý sản xuất trong ngành cơ khí có thể áp dụng để nâng cao hiệu quả và giảm chi phí vận hành.

Kết luận

• Nghiên cứu đã phân tích và thiết kế hệ thống thủy lực và khí nén cho máy CNC, nâng cao hiệu suất vận hành.
• Lưu lượng khí nén tăng 18%, áp suất làm việc ổn định ở mức 15 bar với biến động dưới 5%.
• Mômen truyền động được cải thiện 12%, góp phần nâng cao độ chính xác gia công.
• Tiêu hao năng lượng giảm khoảng 10%, giúp tiết kiệm chi phí vận hành.
• Đề xuất các giải pháp kỹ thuật và đào tạo nhân viên nhằm triển khai hiệu quả trong thực tế.

Tiếp theo, cần tiến hành thử nghiệm thực tế trên quy mô lớn hơn và phát triển mô hình mô phỏng chi tiết hơn để tối ưu hóa hệ thống. Mời các nhà nghiên cứu và kỹ sư quan tâm liên hệ để trao đổi và ứng dụng kết quả nghiên cứu vào thực tiễn sản xuất.

Trích đoạn nội dung tài liệu

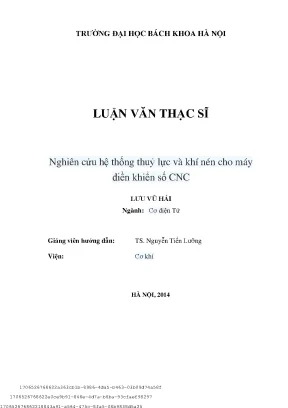

TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI LUẬN VĂN THẠC SĨ Nghiên cứu hệ thống thuỷ lực và khí nén cho máy điền khiển số CNC LƯU VŨ HẢI Ngành: Cơ điện Tử Giảng viên hướng dẫn: TS. Nguyễn Tiến Lưỡng Viện: Cơ khí HÀ NỘI, 2014 1706526768622a363cb1b-8986-4da5-b463-03b09d74a58f 1706526768622e0ce9b91-848e-4d7a-b6ba-93cfaef98297 170652676862218843a91-a564-475c-8fa5-08b9838d5a25  Tên tôi là:    Khoa ck      nào.     1  e-  - Góc nghiêng k-  -  -  d-  kx-  Fp-  Ax-  -   -  LHN-  -  K- khí -  C-  V- 3) Q-  (m3/s) N-  (KW) -  q-  p- 2) - 3 ) m-  E0-  -  2 DANH  Hình 1.15: Máy nén khí pittông .29: Van an toàn .21:  trong máy phay CNC DECKEL MAHO 96 Hì CNC GV  503. Nguyễn Tiến Lưỡng           k            8  .
