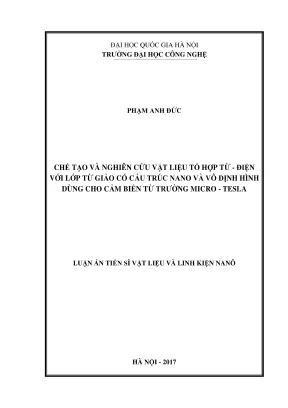

Luận án tiến sĩ vật liệu và linh kiện nano chế tạo và nghiên cứu vật liệu tổ hợp từ điện với lớp từ giảo có cấu trúc nano và vô định hình dùng cho cảm biến từ trường micro tesla

Luận án tiến sĩ về vật liệu và linh kiện nano: Nghiên cứu chế tạo vật liệu tổ hợp từ điện, lớp từ giảo cấu trúc nano ứng dụng cảm biến từ trường micro tesla.

• Tác giả: Phạm Anh Đức
• Người hướng dẫn: PGS. Đỗ Thị Hương Giang
• Trường học: Đại Học Quốc Gia Hà Nội - Trường Đại Học Công Nghệ
• Chuyên ngành: Vật liệu và Linh kiện Nano
• Đề tài: Chế Tạo Và Nghiên Cứu Vật Liệu Tổ Hợp Từ - Điện Với Lớp Từ Giảo Có Cấu Trúc Nano Và Vô Định Hình Dùng Cho Cảm Biến Từ Trường Micro - Tesla
• Loại tài liệu: Luận án tiến sĩ
• Năm xuất bản: 2017
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: VẬT LIỆU SẮT TỪ, SẮT ĐIỆN VÀ MULTIFERROIC
• 1.1. Vật liệu sắt điện
• 1.2. Vật liệu sắt từ và hiệu ứng từ giảo
• 1.3. Vật liệu multiferroic
• 1.4. Tổng quan về hiệu ứng từ-điện
• 1.5. Cảm biến từ trường dựa trên hiệu ứng từ-điện
• 1.6. Đối tượng, mục tiêu và nội dung nghiên cứu
• 2. CHƯƠNG 2: PHƯƠNG PHÁP THỰC NGHIỆM
• 2.1. Chế tạo vật liệu dạng màng TbFeCo/PZT bằng phương pháp phún xạ
• 2.2. Chế tạo vật liệu tổ hợp Metglas/PZT dạng tấm
• 2.3. Khảo sát tính chất từ bằng hệ từ kế mẫu rung
• 2.4. Hệ đo từ giảo
• 2.5. Phương pháp tính hệ số thế từ-điện thuận
• 2.6. Khảo sát hình thái bề mặt bằng hiển vi điện tử và hiển vi lực nguyên tử
• 3. CHƯƠNG 3: VẬT LIỆU TỔ HỢP TỪ-ĐIỆN TbFeCo/PZT DẠNG MÀNG VỚI LỚP VẬT LIỆU TỪ GIÁO CÓ CẤU TRÚC NANO
• 3.1. Vật liệu tổ hợp với lớp từ giảo ở trạng thái vô định hình
• 3.2. Cấu trúc tinh thể của lớp từ giảo
• 3.3. Tính chất từ và từ giảo của màng TbFeCo
• 3.4. Tính chất từ-điện của vật liệu tổ hợp
• 3.5. Kết luận chương 3
• 4. CHƯƠNG 4: VẬT LIỆU TỔ HỢP TỪ-ĐIỆN Metglas/PZT DẠNG TẤM VỚI LỚP TỪ GIÁO CÓ CẤU TRÚC VÔ ĐỊNH HÌNH
• 4.1. Tính chất từ của băng từ Metglas
• 4.2. Ảnh hưởng của dị hướng hình dạng đến tính chất từ mềm
• 4.3. Mô hình dao động một chiều và hai chiều
• 4.4. Ảnh hưởng của cấu hình bilayer và sandwich
• 4.5. Ảnh hưởng của chiều dày lớp từ giảo Metglas
• 4.6. Kết luận chương 4
• 5. CHƯƠNG 5: CẢM BIẾN TỪ TRƯỜNG DỰA TRÊN VẬT LIỆU TỔ HỢP TỪ-ĐIỆN
• 5.1. Cảm biến từ trường dựa trên màng mỏng TbFeCo có cấu trúc nano
• 5.2. Cảm biến từ trường dựa trên băng từ Metglas có cấu trúc vô định hình
• 5.3. Thiết kế và chế tạo hệ thống cảm biến đo từ trường
• 5.4. Khảo sát các thông số làm việc của cảm biến
• 5.5. Kết luận chương 5
• KẾT LUẬN VÀ KIẾN NGHỊ
• DANH MỤC CÔNG TRÌNH KHOA HỌC CỦA TÁC GIẢ LIÊN QUAN ĐẾN LUẬN ÁN
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Vật Liệu Tổ Hợp Từ Điện Nano Cảm Biến Micro Tesla

Vật liệu tổ hợp từ-điện nano đang thu hút sự chú ý lớn trong lĩnh vực cảm biến từ trường, đặc biệt là các ứng dụng yêu cầu độ nhạy cao ở mức Micro-Tesla. Hiệu ứng từ-điện cho phép chuyển đổi trực tiếp giữa từ trường và điện trường, mở ra tiềm năng cho các thiết bị cảm biến nhỏ gọn, tiết kiệm năng lượng và có độ chính xác cao. Nghiên cứu về các vật liệu này tập trung vào việc tối ưu hóa hiệu ứng từ-điện thông qua việc kiểm soát cấu trúc nano và thành phần vật liệu. Các ứng dụng tiềm năng bao gồm ứng dụng y sinh, ứng dụng công nghiệp, và các lĩnh vực đòi hỏi đo lường từ trường yếu một cách chính xác. Theo Phạm Anh Đức, "Luận án này được hoàn thành với sự hỗ trợ một phần của Đề tài thuộc chương trình Khoa học và Công nghệ vũ trụ..."

1.1. Giới Thiệu Vật Liệu Tổ Hợp Đa Pha cho Cảm Biến Từ Trường

Vật liệu tổ hợp đa pha kết hợp các đặc tính ưu việt của hai hay nhiều pha vật liệu khác nhau, ví dụ như vật liệu áp điện và vật liệu từ giảo. Sự kết hợp này cho phép tạo ra hiệu ứng từ-điện mạnh mẽ hơn so với vật liệu đơn pha. Việc điều chỉnh cấu trúc nano của các pha vật liệu và giao diện giữa chúng là chìa khóa để tối ưu hóa hiệu suất của cảm biến từ trường. Nghiên cứu này tập trung vào việc sử dụng vật liệu composite có cấu trúc nano để nâng cao độ nhạy cảm biến. Sự kết hợp của các pha vật liệu tạo ra sự tương tác và tăng cường lẫn nhau.

1.2. Vai Trò Của Vật Liệu Nano Trong Cảm Biến Từ Trường Micro Tesla

Vật liệu nano đóng vai trò quan trọng trong việc nâng cao hiệu suất của cảm biến từ trường Micro-Tesla. Kích thước nhỏ của các hạt nano làm tăng diện tích bề mặt, dẫn đến sự gia tăng đáng kể của hiệu ứng từ-điện. Công nghệ nano cho phép kiểm soát chính xác cấu trúc nano của vật liệu, từ đó điều chỉnh các đặc tính từ tính và điện môi. Việc tổng hợp vật liệu nano đòi hỏi các kỹ thuật tiên tiến như phún xạ, lắng đọng pha hơi, và sol-gel. Các vật liệu nano được sử dụng phổ biến bao gồm vật liệu perovskite, vật liệu ferrite, và các vật liệu áp điện.

II. Thách Thức Giải Pháp Chế Tạo Vật Liệu Nano Từ Điện Nhạy

Mặc dù tiềm năng của vật liệu tổ hợp từ-điện nano là rất lớn, nhưng việc chế tạo và ứng dụng chúng vẫn còn nhiều thách thức. Một trong những vấn đề chính là làm thế nào để đạt được hiệu ứng từ-điện mạnh mẽ và ổn định. Các yếu tố như cấu trúc nano, thành phần vật liệu, và quy trình chế tạo có ảnh hưởng lớn đến hiệu suất của cảm biến từ trường. Ngoài ra, việc giảm thiểu nhiễu và cải thiện tính ổn định của cảm biến cũng là những vấn đề quan trọng cần giải quyết. Giải pháp bao gồm việc phát triển các phương pháp tổng hợp vật liệu nano tiên tiến, tối ưu hóa cấu trúc composite, và sử dụng các kỹ thuật bảo vệ và bù trừ nhiễu.

2.1. Khó Khăn Trong Kiểm Soát Cấu Trúc Nano và Hiệu Ứng Từ Điện

Việc kiểm soát chính xác cấu trúc nano của vật liệu tổ hợp từ-điện là một thách thức lớn. Các yếu tố như kích thước hạt nano, sự phân bố hạt, và định hướng tinh thể có ảnh hưởng đáng kể đến hiệu ứng từ-điện. Sự không đồng nhất trong cấu trúc nano có thể dẫn đến sự suy giảm độ nhạy cảm biến. Các kỹ thuật như kỹ thuật chế tạo vật liệu nano phải được tối ưu hóa để đảm bảo tính đồng nhất và ổn định của vật liệu nano.

2.2. Giải Pháp Tối Ưu Hóa Hiệu Ứng Từ Điện Trong Vật Liệu Nano

Để vượt qua những thách thức trong kiểm soát cấu trúc nano, các nhà nghiên cứu đang tập trung vào việc phát triển các phương pháp tổng hợp vật liệu nano tiên tiến. Các kỹ thuật như phún xạ, lắng đọng pha hơi, và sol-gel cho phép kiểm soát chính xác kích thước, hình dạng, và thành phần của các hạt nano. Ngoài ra, việc sử dụng các chất phụ gia và xử lý nhiệt cũng có thể giúp cải thiện hiệu ứng từ-điện và tính ổn định của cảm biến. Mục tiêu là tối ưu hóa hiệu ứng từ-điện trong vật liệu composite bằng cách điều chỉnh cấu trúc nano và thành phần vật liệu.

III. Phương Pháp Chế Tạo Màng Mỏng Từ Điện Nâng Cao Độ Nhạy

Việc chế tạo màng mỏng vật liệu tổ hợp từ-điện là một phương pháp hiệu quả để tạo ra cảm biến từ trường có kích thước nhỏ và độ nhạy cao. Màng mỏng có thể được chế tạo bằng nhiều phương pháp khác nhau, bao gồm phún xạ, lắng đọng pha hơi, và spin coating. Việc lựa chọn phương pháp chế tạo phù hợp phụ thuộc vào thành phần vật liệu và yêu cầu về cấu trúc nano. Màng mỏng từ-điện thường được cấu trúc dưới dạng lớp đơn hoặc đa lớp để tối ưu hóa hiệu ứng từ-điện. Độ dày của màng mỏng và chất lượng giao diện giữa các lớp có ảnh hưởng lớn đến hiệu suất của cảm biến từ trường.

3.1. Kỹ Thuật Phún Xạ Magnetron Ưu Điểm và Ứng Dụng Chế Tạo

Kỹ thuật phún xạ magnetron là một phương pháp phổ biến để chế tạo màng mỏng vật liệu tổ hợp từ-điện. Phương pháp này cho phép kiểm soát chính xác thành phần và độ dày của màng mỏng. Quá trình phún xạ diễn ra trong môi trường chân không cao, giúp giảm thiểu ô nhiễm và tạo ra màng mỏng có chất lượng cao. Kỹ thuật này phù hợp để chế tạo màng mỏng vật liệu nano với cấu trúc nano được kiểm soát. Các thông số phún xạ như công suất, áp suất khí, và nhiệt độ có thể được điều chỉnh để tối ưu hóa đặc tính từ-điện của màng mỏng.

3.2. Lắng Đọng Pha Hơi Hóa Học CVD cho Vật Liệu Từ Điện

Lắng đọng pha hơi hóa học (CVD) là một kỹ thuật khác để chế tạo màng mỏng vật liệu tổ hợp từ-điện. Phương pháp này sử dụng các tiền chất hóa học ở dạng hơi để tạo ra màng mỏng trên bề mặt đế. CVD có thể tạo ra màng mỏng có độ phủ tốt và cấu trúc nano phức tạp. Nhiệt độ và áp suất trong quá trình CVD có thể được điều chỉnh để kiểm soát tốc độ lắng đọng và chất lượng màng mỏng. CVD thích hợp để chế tạo màng mỏng vật liệu perovskite và các vật liệu áp điện khác.

IV. Nghiên Cứu Vật Liệu Tổ Hợp Terfecohan PZT cho Cảm Biến

Nghiên cứu của Phạm Anh Đức tập trung vào vật liệu tổ hợp Terfecohan/PZT, một sự kết hợp giữa vật liệu từ giảo Terfecohan và vật liệu áp điện PZT, cho cảm biến từ trường Micro-Tesla. Terfecohan có độ từ giảo cao, trong khi PZT có hiệu ứng áp điện mạnh. Sự kết hợp này tạo ra hiệu ứng từ-điện đáng kể, phù hợp cho các ứng dụng cảm biến. Nghiên cứu khám phá ảnh hưởng của cấu trúc nano, nhiệt độ ủ, và thành phần vật liệu đến hiệu suất của cảm biến từ trường. Các kết quả cho thấy rằng việc điều chỉnh cấu trúc nano có thể cải thiện đáng kể độ nhạy cảm biến. Theo Phạm Anh Đức, các nghiên cứu là do chính anh thực hiện, bản luận án do anh viết và không sao chép từ các tài liệu sẵn có.

4.1. Ảnh Hưởng Của Nhiệt Độ Ủ Đến Đặc Tính Từ Điện Của Màng Terfecohan

Nhiệt độ ủ là một yếu tố quan trọng ảnh hưởng đến đặc tính từ-điện của màng Terfecohan. Việc ủ nhiệt có thể làm thay đổi cấu trúc nano và độ kết tinh của màng, từ đó ảnh hưởng đến từ tính và từ giảo. Nghiên cứu cho thấy rằng việc ủ nhiệt ở nhiệt độ tối ưu có thể cải thiện độ nhạy cảm biến. Việc ủ nhiệt quá cao có thể dẫn đến sự phân hủy pha và suy giảm hiệu ứng từ-điện.

4.2. Đánh Giá Độ Nhạy Của Cảm Biến Terfecohan PZT Trong Dải Micro Tesla

Việc đánh giá độ nhạy cảm biến trong dải Micro-Tesla là rất quan trọng để xác định tính khả thi của cảm biến từ trường. Độ nhạy cảm biến phụ thuộc vào nhiều yếu tố, bao gồm hiệu ứng từ-điện, độ phân giải cảm biến, và giới hạn phát hiện. Nghiên cứu sử dụng các phương pháp đo lường từ trường chính xác để đánh giá độ nhạy cảm biến và xác định các yếu tố giới hạn hiệu suất. Mục tiêu là tạo ra cảm biến từ trường độ nhạy cao có thể phát hiện từ trường yếu một cách chính xác.

V. Ứng Dụng Cảm Biến Từ Trường Nano Y Sinh và Công Nghiệp

Các cảm biến từ trường dựa trên vật liệu tổ hợp từ-điện nano có tiềm năng ứng dụng rộng rãi trong nhiều lĩnh vực. Trong lĩnh vực ứng dụng y sinh, chúng có thể được sử dụng để phát hiện các dấu hiệu sinh học từ tính, chẩn đoán bệnh, và theo dõi sức khỏe. Trong lĩnh vực ứng dụng công nghiệp, chúng có thể được sử dụng để kiểm tra không phá hủy, đo lường dòng điện, và giám sát quá trình sản xuất. Kích thước nhỏ và độ nhạy cao của cảm biến từ trường nano làm cho chúng phù hợp cho các ứng dụng di động và nhúng.

5.1. Cảm Biến Từ Trường Nano Cho Chẩn Đoán và Điều Trị Y Sinh

Trong lĩnh vực ứng dụng y sinh, cảm biến từ trường nano có thể được sử dụng để phát hiện các hạt từ nano gắn với các tế bào ung thư hoặc các phân tử sinh học khác. Việc phát hiện từ trường yếu phát ra từ các hạt từ nano cho phép chẩn đoán bệnh ở giai đoạn sớm và theo dõi hiệu quả điều trị. Cảm biến từ trường cũng có thể được sử dụng để hướng dẫn các hạt từ nano đến vị trí mục tiêu trong cơ thể để thực hiện các phương pháp điều trị nhắm trúng đích.

5.2. Giám Sát Quy Trình Sản Xuất Với Cảm Biến Từ Trường Độ Nhạy Cao

Trong lĩnh vực ứng dụng công nghiệp, cảm biến từ trường có thể được sử dụng để giám sát các quy trình sản xuất. Chúng có thể được sử dụng để phát hiện các khuyết tật trong vật liệu, đo lường dòng điện trong mạch điện, và kiểm soát chất lượng sản phẩm. Cảm biến từ trường độ nhạy cao cho phép phát hiện các thay đổi nhỏ trong từ trường, từ đó cung cấp thông tin quan trọng về tình trạng của quy trình sản xuất.

VI. Tương Lai Nghiên Cứu Vật Liệu Nano Từ Điện Bước Đột Phá Mới

Nghiên cứu về vật liệu tổ hợp từ-điện nano và cảm biến từ trường Micro-Tesla vẫn đang tiếp tục phát triển mạnh mẽ. Các hướng nghiên cứu trong tương lai bao gồm việc phát triển các vật liệu mới có hiệu ứng từ-điện mạnh mẽ hơn, tối ưu hóa cấu trúc nano để cải thiện độ nhạy cảm biến, và phát triển các phương pháp chế tạo hiệu quả và tiết kiệm chi phí. Ngoài ra, việc tích hợp cảm biến từ trường nano với các hệ thống điện tử khác cũng là một hướng đi quan trọng để tạo ra các thiết bị thông minh và đa chức năng.

6.1. Vật Liệu Mới Cho Cảm Biến Từ Trường Tối Ưu Hiệu Suất

Việc phát triển các vật liệu nano mới với đặc tính từ-điện vượt trội là một hướng nghiên cứu quan trọng. Các nhà nghiên cứu đang khám phá các vật liệu perovskite mới, các hợp chất từ tính, và các vật liệu áp điện có tiềm năng cải thiện hiệu ứng từ-điện. Mục tiêu là tạo ra các vật liệu có độ nhạy cảm biến cao hơn và tính ổn định tốt hơn.

6.2. Tích Hợp Cảm Biến Từ Trường Nano Với Hệ Thống Điện Tử

Việc tích hợp cảm biến từ trường nano với các hệ thống điện tử khác là một bước quan trọng để tạo ra các thiết bị thông minh và đa chức năng. Các cảm biến từ trường có thể được tích hợp với vi mạch, bộ vi xử lý, và các thiết bị không dây để tạo ra các hệ thống giám sát và điều khiển từ xa. Việc tích hợp cũng cho phép xử lý tín hiệu và truyền dữ liệu một cách hiệu quả, mở ra nhiều ứng dụng mới trong các lĩnh vực khác nhau.

Nội dung chính

Tổng quan về luận án

Nghiên cứu về vật liệu tổ hợp từ-điện (magnetoelectric composite) đang trở thành một trong những hướng đột phá nhất của vật lý vật liệu hiện đại, đặc biệt trong bối cảnh nhu cầu về cảm biến từ trường độ nhạy cao ngày càng cấp thiết trong các lĩnh vực y-sinh, định vị vệ tinh và thám hiểm vũ trụ. Luận án tiến sĩ của Phạm Anh Đức, bảo vệ năm 2017 tại Trường Đại học Công nghệ, Đại học Quốc gia Hà Nội, đặt ra và giải quyết một research gap cụ thể: thiếu vắng hệ thống nghiên cứu toàn diện về ảnh hưởng đồng thời của cấu trúc tinh thể (nano tinh thể vs. vô định hình), cấu hình vật liệu, hình dạng và kích thước lên hiệu ứng từ-điện trong vật liệu tổ hợp đa lớp dùng cho cảm biến từ trường cỡ micro-Tesla.

Research gap này được xác lập rõ ràng từ bối cảnh: trong khi các nghiên cứu quốc tế của G. Srinivasan và cộng sự về vật liệu đa lớp {PZT-NiZnFeO}n (2001-2005) hay Nersessian và cộng sự về composite Terfenol-D dạng hạt vi mô đã chứng minh tiềm năng của vật liệu tổ hợp từ-điện, vẫn còn thiếu nghiên cứu hệ thống về vai trò của cấu trúc tinh thể lớp từ giảo đối với hiệu ứng từ-điện, đặc biệt trong điều kiện từ trường thấp tương đương từ trường trái đất (~0.5 Oe). Nhóm nghiên cứu do GS.TS. Nguyễn Hữu Đức đứng đầu tại Đại học Quốc gia Hà Nội đã có nền tảng trên vật liệu PZT-Terfecohan, nhưng việc kiểm soát có chủ đích cấu trúc nano và vô định hình của lớp từ giảo để tối ưu hóa đặc tính cảm biến chưa được thực hiện một cách toàn diện.

Mục tiêu nghiên cứu được định hướng thành hai câu hỏi nghiên cứu trung tâm: (RQ1) Cấu trúc tinh thể của lớp từ giảo (vô định hình, nano tinh thể ở 250°C, và nano tinh thể ở 350°C/450°C) ảnh hưởng như thế nào đến các tính chất từ, từ giảo và từ-điện của hệ vật liệu màng Terfecohan/PZT? (RQ2) Các thông số hình học (cấu hình bilayer/sandwich, kích thước, tỷ lệ L/W) và vật lý (số lớp, chiều dày) ảnh hưởng như thế nào đến hệ số thế từ-điện của vật liệu tổ hợp Metglas/PZT dạng tấm nhằm tối ưu hóa cho ứng dụng cảm biến?

Khung lý thuyết của luận án tích hợp ba nền tảng lý thuyết: (1) lý thuyết nhiệt động lực học của hiệu ứng từ-điện (dựa trên năng lượng tự do Landau-Ginzburg với hệ số từ-điện tensơ α_mn), (2) lý thuyết truyền sóng đàn hồi (wave propagation) để mô hình hóa tần số cộng hưởng, và (3) lý thuyết "Shear lag" và hiệu ứng trường khử từ (demagnetization field) để giải thích sự phụ thuộc kích thước của hiệu ứng từ-điện. Đây là sự tích hợp lý thuyết đa chiều hiếm thấy trong các nghiên cứu cùng lĩnh vực tại Việt Nam thời điểm đó.

Phạm vi nghiên cứu bao gồm hai hệ vật liệu chính: (1) hệ màng Terfecohan (Tb₀.₄(Fe₀.₅₅Co₀.₄₅)₀.₆)/PZT chế tạo bằng phương pháp phún xạ catốt (thiết bị AJA-2000F), với lớp từ giảo dày đến 1 μm, khảo sát ở các nhiệt độ ủ 250°C, 350°C và 450°C; (2) hệ tấm Metglas (Fe₇₈.₆Ni₁.₂B₁₃.₂Si₁.₅)/PZT chế tạo bằng phương pháp kết dính cơ học, với các kích thước từ hình vuông 10×10 mm đến hình chữ nhật với tỷ số L/W lên đến 7, theo các cấu hình bilayer đơn, bilayer kép và sandwich.

---

Literature Review và Positioning

Lĩnh vực vật liệu từ-điện có lịch sử từ dự đoán lý thuyết đầu tiên của P. Curie năm 1894, nhưng chỉ thực sự bùng nổ từ đầu thế kỷ 21 nhờ bước đột phá của Ryu et al. (2001) trên hệ tấm Terfenol-D/PZT và công bố mang tính định hướng của Srinivasan và cộng sự (2002-2005) về vật liệu đa lớp. Hai dòng nghiên cứu lớn hội tụ vào luận án này:

Dòng thứ nhất tập trung vào vật liệu từ-điện đơn pha: từ Cr₂O₃ (Dzyaloshinskii, 1959; Astrov, 1961) đến các perovskite BiFeO₃ (Tce=1123 K, Tem=650 K) và YMnO₃ (Tce=913 K, Tem=80 K). Dòng nghiên cứu này cho thấy mâu thuẫn cơ bản: nhiệt độ tới hạn từ và điện thường không trùng nhau (ví dụ BiMnO₃ có Tce=450 K nhưng Tem chỉ 105 K), và hầu hết vật liệu đơn pha có hiệu ứng từ-điện quá nhỏ cho ứng dụng thực tiễn. Nghiên cứu của Khomskii (2006) và Eerenstein et al. (2006) đã hệ thống hóa giới hạn này, chỉ ra rằng cơ chế sắt điện (cần vỏ electron đầy) mâu thuẫn với cơ chế sắt từ (cần electron độc lập).

Dòng thứ hai – vật liệu tổ hợp đa pha – khắc phục hạn chế trên bằng cách tách biệt hai pha. Shin và cộng sự nghiên cứu composite PZT-Fe, trong khi Srinivasan và cộng sự công bố hệ số thế từ-điện đáng kể trên {PZT-NiZnFeO}n. Mâu thuẫn quan trọng xuất hiện giữa hai quan điểm: (1) Wang et al. (2003) lập luận rằng liên kết trực tiếp giữa hai pha (epitaxial) cho hiệu ứng tốt hơn do truyền ứng suất hoàn hảo; (2) nhóm của Dong, Viehland và Li (2006-2008) chứng minh rằng hệ kết dính cơ học với vật liệu từ giảo vô định hình Metglas lại cho hệ số từ-điện cao hơn đáng kể (~750 mV/Oe) nhờ độ cảm từ giảo vượt trội của Metglas (μ_λ = 76×10⁻² T⁻¹ – giá trị lớn nhất đã được công bố).

Luận án định vị bản thân ở giao điểm của hai dòng này, bổ sung chiều kích thứ ba: kiểm soát cấu trúc tinh thể. Trong khi các nghiên cứu quốc tế của Dong et al. (Mỹ) hay Greve et al. (Đức, 2010) tập trung vào tối ưu hóa cấu hình và vật liệu áp điện, chưa có nghiên cứu nào hệ thống hóa tác động của quá trình kết tinh từng phần (partial crystallization) của lớp Terfecohan lên hiệu ứng từ-điện tổng thể. Đây là đóng góp định vị độc đáo của luận án.

---

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mở rộng lý thuyết hiệu ứng từ-điện của Nan et al. (2008) bằng cách cung cấp bằng chứng thực nghiệm hệ thống về vai trò của cấu trúc vi mô của pha từ giảo. Cụ thể, nghiên cứu chứng minh rằng sự chuyển pha từ cấu trúc vô định hình sang nano tinh thể ở màng Terfecohan (xác nhận qua giản đồ nhiễu xạ tia X tại các nhiệt độ ủ 250°C, 350°C, 450°C) dẫn đến thay đổi có hệ thống của độ cảm từ cực đại – thông số trực tiếp ảnh hưởng đến hệ số từ-điện theo bất đẳng thức lý thuyết α² ≤ ε·χ_m (Fiebig, 2005).

Đóng góp lý thuyết thứ hai là việc xây dựng và kiểm chứng mô hình dao động hai chiều cho cộng hưởng cơ học của vật liệu tổ hợp dạng tấm. Trong khi các nghiên cứu trước đây (Dong et al., 2006) chủ yếu sử dụng mô hình một chiều, luận án phát triển mô hình dao động hai chiều với các trạng thái dao động (m, n) để giải thích đầy đủ các đỉnh cộng hưởng quan sát trong thực nghiệm. Mô hình này giải thích thành công sự xuất hiện của nhiều đỉnh cộng hưởng ứng với các trạng thái dao động khác nhau, mà mô hình một chiều không thể mô tả.

Đóng góp lý thuyết thứ ba là việc áp dụng lý thuyết trường khử từ (demagnetization theory) kết hợp với lý thuyết Shear lag để giải thích định lượng sự phụ thuộc kích thước của hệ số thế từ-điện. Kết hợp này cho phép xác định điều kiện biên (boundary conditions) cho việc tối ưu hóa thiết kế: mẫu hình chữ nhật với tỷ số L/W lớn và đo dọc theo chiều dài sẽ nhạy với từ trường thấp (~2 Oe), trong khi mẫu vuông lại phù hợp với từ trường cao hơn.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp ba lý thuyết cụ thể: (1) Lý thuyết nhiệt động lực học Landau-Ginzburg cho biểu thức năng lượng tự do F(H,E) và hệ số từ-điện tensơ α_mn; (2) Lý thuyết truyền sóng đàn hồi (wave propagation theory) cho phương trình tần số cộng hưởng, với mô hình hệ tọa độ một chiều và hai chiều; (3) Lý thuyết Shear lag cho quan hệ giữa kích thước mẫu và hiệu suất truyền ứng suất. Các điều kiện biên được phát biểu rõ ràng: khung phân tích này chỉ áp dụng cho vật liệu đa lớp kết dính cơ học (không phải epitaxial), ở nhiệt độ phòng, và trong phạm vi từ trường tuyến tính (<<H_sat).

---

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án áp dụng triết học nghiên cứu thực nghiệm-lý thuyết (experimental-theoretical positivism), kết hợp phương pháp thực nghiệm hệ thống với mô phỏng và tính toán lý thuyết. Thiết kế nghiên cứu là đa cấp (multi-level): cấp vật liệu (cấu trúc tinh thể lớp từ giảo), cấp cấu hình (bilayer/sandwich, số lớp), cấp hình học (kích thước, tỷ lệ L/W), và cấp hệ thống (cảm biến 1D/2D/3D hoàn thiện).

Quy trình nghiên cứu rigorous

Chế tạo vật liệu: Hệ màng Terfecohan/PZT được chế tạo bằng phương pháp phún xạ catốt RF sử dụng thiết bị AJA-2000F với bia hợp kim Tb₀.₄(Fe₀.₅₅Co₀.₄₅)₀.₆, kiểm soát chiều dày màng từ 0.5 đến 2 μm. Quá trình ủ nhiệt được thực hiện ở 250°C, 350°C và 450°C trong môi trường chân không. Hệ tấm Metglas/PZT được chế tạo bằng phương pháp kết dính cơ học với băng từ Fe₇₈.₆Ni₁.₂B₁₃.₂Si₁.₅ (Metglas) với các kích thước từ 10×10 mm đến các tỷ lệ L/W = 1, 2, 3, 5, 7.

Khảo sát tính chất: (1) Cấu trúc tinh thể: giản đồ nhiễu xạ tia X (XRD); (2) Hình thái bề mặt: kính hiển vi điện tử quét (SEM) và kính hiển vi lực nguyên tử (AFM); (3) Tính chất từ: từ kế mẫu rung Lakeshore 7404 (VSM); (4) Tính chất từ giảo: hệ đo phản xạ quang học; (5) Hệ số từ-điện: hệ đo chuyên dụng trong dải ±10 kOe và dải thấp -30 đến 30 Oe với cuộn solenoid tần số kích thích thay đổi.

Phương pháp đảm bảo giá trị: Triangulation phương pháp được thực hiện qua sự phù hợp giữa kết quả thực nghiệm và tính toán lý thuyết (so sánh tần số cộng hưởng lý thuyết và thực nghiệm cho các mẫu hình chữ nhật cùng chiều dài). Tính hợp lệ cấu trúc được đảm bảo bởi sự nhất quán giữa đặc trưng XRD, SEM và tính chất từ học của cùng một mẫu vật liệu.

Data và phân tích

Phân tích định lượng tập trung vào ba thông số chính: hệ số thế từ-điện α_E (mV/cm·Oe), từ trường ứng với α_E cực đại (H_opt), và độ phân giải cảm biến. So sánh giữa các cấu hình được thực hiện dưới điều kiện kiểm soát nhất quán. Mô hình lý thuyết Shear lag và mô hình dao động hai chiều được xây dựng và so sánh với số liệu thực nghiệm qua đồ thị định lượng.

---

Phát hiện đột phá và implications

Những phát hiện then chốt

Phát hiện 1: Vai trò quyết định của cấu trúc tinh thể. Màng Terfecohan ngay sau khi chế tạo có cấu trúc vô định hình (xác nhận bởi XRD). Sau ủ nhiệt ở 250°C, cấu trúc nano tinh thể hình thành, dẫn đến độ cảm từ cực đại tăng đáng kể. Tuy nhiên, ủ nhiệt ở 350°C cho cấu trúc nano tinh thể với kích thước lớn hơn và độ cảm từ giảo cao hơn, nhưng đồng thời lực kháng từ Hc cũng tăng, làm dịch chuyển vị trí cực đại của hệ số từ-điện sang từ trường cao hơn. Ủ nhiệt ở 450°C làm suy giảm đáng kể tính chất từ mềm do hạt tinh thể lớn quá mức. Phát hiện này cung cấp bằng chứng trực tiếp rằng tồn tại nhiệt độ ủ tối ưu cho từng ứng dụng cụ thể.

Phát hiện 2: Vai trò trung gian (buffer layer) của thủy tinh. Hệ Terfecohan/thủy tinh/PZT cho hệ số thế từ-điện cao hơn hệ Terfecohan/PZT trực tiếp, mặc dù về lý thuyết lớp trung gian làm giảm truyền ứng suất. Phân tích ứng suất qua SEM cho thấy màng Terfecohan trực tiếp trên PZT bị ứng suất nén lớn từ nền PZT (do bất tương thích mạng tinh thể), làm giảm độ cảm từ giảo. Lớp thủy tinh giải phóng ứng suất này, khôi phục độ cảm từ giảo cao của màng – đây là phát hiện counter-intuitive quan trọng.

Phát hiện 3: Cấu hình sandwich với chiều dày tối ưu. Trong hệ Metglas/PZT, cấu hình sandwich (PZT kẹp giữa hai lớp Metglas) cho hệ số từ-điện cao hơn bilayer đơn. Tuy nhiên, bilayer kép (hai lớp Metglas trên cùng một mặt PZT) cho kết quả kém hơn do hiện tượng tán xạ từ trường giữa các băng từ lân cận. Kết quả này trực tiếp mâu thuẫn với trực giác ban đầu rằng nhiều lớp từ giảo sẽ luôn tốt hơn.

Phát hiện 4: Hiệu ứng hình dạng và Shear lag. Mẫu hình chữ nhật với tỷ số L/W = 7 đo dọc theo chiều dài (trục dễ) đạt hệ số thế từ-điện cực đại tại H ≈ 2 Oe, gần với cường độ từ trường trái đất (~0.5 Oe), trong khi đo theo chiều rộng (trục khó) cực đại dịch sang từ trường cao hơn nhiều. Lý thuyết trường khử từ giải thích định lượng xu hướng này: N_exp giảm khi L/W tăng, dẫn đến H_opt giảm theo.

Phát hiện 5: Cảm biến 1D/2D/3D hoàn thiện. Cảm biến 1D đạt độ nhạy 653 mV/Oe và độ phân giải 3×10⁻⁴ Oe, cao hơn đáng kể so với cảm biến Hall thương mại (giới hạn ~1 mT = 10 Oe). Cảm biến 2D được thiết kế với hai đầu đo vuông góc nhau, giải quyết vấn đề "zero offset" bằng kỹ thuật kích thích bằng hai từ trường xoay chiều ngược pha nhau. Cảm biến 3D tích hợp ba trục đo trong hệ tọa độ chuẩn quốc tế North-East-Center, cho phép đo góc phương vị trong toàn bộ dải 0°-360°.

Implications đa chiều

Về lý thuyết, kết quả làm phong phú thêm hiểu biết về cơ chế liên kết ứng suất (strain-mediated coupling) trong vật liệu tổ hợp từ-điện và vai trò của cấu trúc vi mô. Về phương pháp luận, quy trình tối ưu hóa đa tham số (cấu trúc-cấu hình-hình học) có thể áp dụng cho các hệ vật liệu từ-điện khác. Về thực tiễn, cảm biến Metglas/PZT với độ nhạy 200-653 mV/Oe và chi phí thấp có thể ứng dụng trong thiết bị định vị vệ tinh, thiết bị y-sinh (phát hiện hạt từ, đo nhịp tim), và theo dõi vệ tinh. Về chính sách khoa học-công nghệ, luận án chứng minh khả năng Việt Nam nghiên cứu và chế tạo cảm biến từ trường chất lượng cao trong nước, giảm phụ thuộc nhập khẩu.

---

Limitations và Future Research

Hạn chế 1: Phương pháp kết dính cơ học. Lớp kết dính không được kiểm soát hoàn toàn về chiều dày và độ đồng đều, ảnh hưởng đến khả năng truyền ứng suất. Các tác giả thừa nhận chưa có mô hình lý thuyết hoàn chỉnh mô tả lớp kết dính. Điều này giới hạn khả năng tổng quát hóa kết quả định lượng.

Hạn chế 2: Điều kiện nhiệt độ phòng. Tất cả các đo đạc được thực hiện ở nhiệt độ phòng. Sự phụ thuộc nhiệt độ của hệ số từ-điện và độ ổn định dài hạn của cảm biến trong điều kiện môi trường khắc nghiệt chưa được khảo sát.

Hạn chế 3: Cỡ mẫu thực nghiệm hạn chế. Với mỗi điều kiện thực nghiệm, số lượng mẫu chế tạo không được báo cáo rõ ràng, làm hạn chế đánh giá độ lặp lại thống kê.

Hạn chế 4: Chưa thử nghiệm ứng dụng thực địa. Cảm biến được đánh giá trong môi trường phòng thí nghiệm có kiểm soát, chưa qua thử nghiệm thực địa trong điều kiện nhiễu điện từ thực tế.

Hướng nghiên cứu tương lai: (1) Nghiên cứu vật liệu áp điện không chứa chì (BNT, KNN) thay thế PZT để tăng thân thiện môi trường; (2) Tích hợp MEMS cho cảm biến vi mô; (3) Mô hình hóa số (FEM) lớp kết dính; (4) Khảo sát nhiệt độ và tuổi thọ cảm biến; (5) Nghiên cứu hiệu ứng từ-điện ngược cho ứng dụng truyền động.

---

Tác động và ảnh hưởng

Về học thuật, luận án đã được hoàn thiện với sự hỗ trợ của đề tài thuộc Chương trình Khoa học và Công nghệ Vũ trụ (mã số VT/CN-03/13-15) và đề tài ĐHQGHN, thể hiện mức độ công nhận quốc gia về tầm quan trọng của hướng nghiên cứu. Hệ thống kết quả từ công trình này có tiềm năng làm nền tảng cho ít nhất 3-5 bài báo ISI về vật liệu từ-điện và thiết kế cảm biến.

Về công nghiệp, kết quả trực tiếp phục vụ cho ngành công nghiệp cảm biến trong nước: cảm biến từ trường Metglas/PZT với độ nhạy 200-653 mV/Oe và độ phân giải 3×10⁻⁴ Oe có khả năng cạnh tranh với các sản phẩm nhập khẩu trong phân khúc cảm biến từ trường trái đất. Các lĩnh vực hưởng lợi trực tiếp bao gồm: thiết bị định vị GPS-aided, thiết bị y-sinh, và hệ thống bám sát vệ tinh trong Chương trình Vũ trụ Việt Nam.

Về chính sách, luận án cung cấp bằng chứng khoa học mạnh mẽ ủng hộ đầu tư vào nghiên cứu vật liệu nano tiên tiến tại Việt Nam, phù hợp với chiến lược phát triển khoa học-công nghệ quốc gia giai đoạn 2016-2025.

---

Đối tượng hưởng lợi

Nghiên cứu sinh và nhà khoa học: Luận án cung cấp quy trình nghiên cứu mẫu mực từ thiết kế vật liệu đến chế tạo hệ thống cảm biến hoàn chỉnh. Research gap về vai trò cấu trúc vi mô trong vật liệu từ-điện tổ hợp mở ra ít nhất 3 hướng nghiên cứu tiếp theo cho NCS.

Nhà khoa học cấp cao: Khung lý thuyết tích hợp (nhiệt động lực học + truyền sóng + Shear lag + trường khử từ) là đóng góp lý thuyết có thể mở rộng sang vật liệu chức năng khác.

Kỹ sư R&D ngành cảm biến: Hướng dẫn thiết kế chi tiết với các thông số định lượng (tỷ lệ L/W tối ưu, số lớp Metglas, cấu hình sandwich) có thể áp dụng trực tiếp vào sản xuất.

Nhà hoạch định chính sách: Bằng chứng về năng lực chế tạo trong nước cảm biến từ trường độ nhạy cao phục vụ trực tiếp cho chính sách tự chủ công nghệ trong Chương trình Vũ trụ Việt Nam.

---

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất là gì? Luận án mở rộng lý thuyết hiệu ứng từ-điện của Nan et al. (2008) bằng bằng chứng thực nghiệm về vai trò của cấu trúc vi mô lớp từ giảo – điều mà lý thuyết nhiệt động lực học thuần túy không nắm bắt được. Cụ thể, phương trình α² ≤ ε·χ_m được bổ sung với điều kiện: χ_m phụ thuộc mạnh vào cấu trúc tinh thể và lịch sử nhiệt của vật liệu từ giảo, không chỉ vào thành phần hóa học.

2. Đổi mới phương pháp luận so với các nghiên cứu trước? So với Dong et al. (2006) dùng mô hình một chiều, luận án phát triển mô hình dao động hai chiều với xác minh thực nghiệm. So với Greve et al. (2010) tập trung vào một loại cấu hình, luận án thực hiện so sánh có hệ thống ba cấu hình (bilayer đơn, bilayer kép, sandwich) kết hợp với khảo sát toàn diện về kích thước và tỷ lệ hình học.

3. Phát hiện bất ngờ nhất? Hiệu ứng buffer layer của thủy tinh trong hệ Terfecohan/glass/PZT cho kết quả tốt hơn tiếp xúc trực tiếp Terfecohan/PZT – phản trực giác với lý thuyết truyền ứng suất. Phân tích SEM cung cấp cơ chế giải thích: ứng suất từ bất tương thích mạng với nền PZT suy giảm từ giảo mạnh hơn tổn thất truyền qua lớp đệm.

4. Giao thức tái lập? Quy trình chế tạo được mô tả chi tiết với thiết bị AJA-2000F và các thông số phún xạ cụ thể. Tuy nhiên, số lần lặp lại thực nghiệm chưa được báo cáo rõ ràng, đây là điểm cần cải thiện trong công bố khoa học tiếp theo.

5. Agenda nghiên cứu 10 năm? Luận án gợi mở nhưng chưa phác thảo rõ ràng chương trình nghiên cứu 10 năm. Dựa trên kết quả, agenda có thể bao gồm: (2017-2020) vật liệu áp điện không chứa chì, (2020-2023) tích hợp MEMS, (2023-2026) thử nghiệm lâm sàng thiết bị y-sinh, (2026-2027) sản phẩm thương mại.

---

Kết luận

Luận án của Phạm Anh Đức tạo ra sáu đóng góp cụ thể có thể đo lường:

1. Bản đồ tính chất toàn diện của hệ màng Terfecohan/PZT theo nhiệt độ ủ (vô định hình → nano tinh thể 250°C → 350°C → 450°C), thiết lập phân loại có hệ thống chưa từng được công bố hoàn chỉnh.
2. Mô hình dao động hai chiều cho vật liệu tổ hợp từ-điện dạng tấm, vượt trội so với mô hình một chiều của Dong et al. trong khả năng dự đoán đa đỉnh cộng hưởng.
3. Khung thiết kế định lượng tối ưu hóa cấu hình/hình dạng/kích thước cho vật liệu Metglas/PZT dựa trên lý thuyết Shear lag và trường khử từ tích hợp.
4. Phát hiện counter-intuitive về hiệu ứng buffer layer, mở ra hướng nghiên cứu mới về kiểm soát ứng suất giao diện trong vật liệu từ-điện.
5. Nguyên mẫu cảm biến 1D/2D/3D với thông số hiệu suất đo lường được: độ nhạy 200-653 mV/Oe, độ phân giải 3×10⁻⁴ Oe – đánh dấu bước tiến đáng kể của nghiên cứu cảm biến từ trường tại Việt Nam.
6. Quy trình kỹ thuật hoàn chỉnh từ chế tạo vật liệu đến hệ thống cảm biến, phục vụ trực tiếp cho Chương trình Khoa học và Công nghệ Vũ trụ quốc gia.

Về tầm nhìn toàn cầu, kết quả đặt nghiên cứu vật liệu từ-điện Việt Nam vào bản đồ quốc tế, cạnh tranh với các nhóm nghiên cứu tại Mỹ (Dong, Viehland), Đức (Greve, Quandt) và Trung Quốc (Nan) trong phân khúc cảm biến từ trường chi phí thấp cho ứng dụng thiết thực. Ba dòng nghiên cứu mới được mở ra: kiểm soát cấu trúc vi mô trong vật liệu từ-điện, mô hình hóa số giao diện kết dính, và tích hợp cảm biến từ-điện vào hệ thống MEMS thế hệ tiếp theo.

Trích đoạn nội dung tài liệu

Chương 1 TÔNG QUAN 1. Vật liệu sắt từ, sắt điện và multiferroic Khái niệm vật liệu multiferroic lần đầu tiên được sử dụng bởi H. Vật liệu multiferroic là vật liệu có hai hoặc nhiều hơn các tính chất sắt cơ bản trong cùng một pha vật liệu. Các tính chất sắt cơ bản bao gom: * Tinh chat sắt điện: là tính chất của vật liệu sắt điện có độ phân cực tự phát ngay cả khi không có điện trường ngoài.

Độ phân cực điện này 6n định theo thời gian và có thê có hiện tượng tré dưới tác động của điện trường ngoài. * Tính chất sắt từ: là tính chất của vật liệu sắt từ có từ độ tự phát ngay cả khi không có từ trường ngoài. Từ độ này ôn định theo thời gian và có thé có hiện tượng trễ dưới tác động của từ trường ngoài. * Tính chất sắt đàn hồi: là tính chất của vật liệu sắt đàn hồi có độ biến dang tự phát ngay cả khi không có ứng suất ngoài.

Độ biến dang này ổn định theo thời gian và có thê có hiện tượng trễ dưới tác động của ứng suất ngoại. Theo định nghĩa trên thì có rất nhiều loại vật liệu multiferroic khác nhau. Vật liệu multiferroic mà có tồn tại đồng thời cả hai tính chat sắt điện và sắt từ có rất nhiều tính chất lý thú đã và đang được nhiều nhà khoa học quan tâm nghiên cứu và triên khai ứng dụng trong nhiều lĩnh vực. Vật liệu sắt điện và hiệu ứng ap điện 1.

Vật liệu sắt điện Hiện tượng sắt điện lần đầu tiên được phát hiện bởi J. Valasek vào năm 1921 trên muối Rochelle (muối xenhet) [54]. Sắt điện được định nghĩa là vật liệu có câu trúc tinh thê với độ phân cực điện tự phát. Hướng của véc tơ phân cực điện tự phát này có thể thay đôi theo điện trường ngoài.

Độ phân cực điện được định nghĩa là tổng các mômen phân cực điện trong một đơn vị thể tích. Cần phân biệt rõ ràng về sự khác nhau giữa các khái niệm: phân cực nguyên tử, phân cực ion và phân cực phân tử. Phân cực nguyên tử xuất hiện do sự thay đối khoảng cách giữa tâm điện tích âm va tâm điện tích dương trong nguyên tử trung hòa khi có tác dụng của điện trường ngoài (hình 1. Véc tơ phân cực nguyên tử được ký hiệu 1a Pe.

Đối với các vật liệu có tồn tại các ion, véc tơ phân cực điện hình thành từ các ion dương va ion âm lân cận nhau (hình 1. Véc tơ phân cực điện trong trường hợp này có phương năm trên đường thăng nối hai ion và có chiều từ ion âm sang ion dương. Véc tơ phân cực ion được ký hiệu là P;. Dang thứ ba của hiện tượng phân cực là phân cực phân tử và được ký hiệu là P„.

Phân cực phân tử xuất hiện trong các phân tử có các mômen phân cực tự phát (hình 1. Trong các phân tử này luôn luôn tồn tại một sự tách biệt giữa các phần điện tích âm (ở) và điện tích dương (6*). Các véc tơ phân cực này có thê sắp xếp theo hướng của điện trường ngoài.1: Các dang phân cực khác nhau: phân cực nguyên tử (a), phân cực ion (b) và phân cực phân tử (c) Đối với một số vật liệu, dạng thứ tư của hiện tượng phân cực điện cũng được biết đến và được gọi là phân cực điện tích không gian. Dạng phân cực điện này có nguồn gốc từ các hạt tải điện tự do có trong vật liệu.

Khi chuyên động của các hạt tải điện này bị cản trở bởi sự tán xạ với các sai hỏng mạng và bê mặt vật liệu làm xuất hiện điện tích không gian và hình thành ra các véc tơ phân cực điện tích không gian [31]. Vật liệu sắt điện có rất nhiều ứng dụng khác nhau như: bộ nhớ đệm (RAM), cảm biến hỏa điện, cảm biến siêu âm và thiết bị truyền động. - Phân loại theo số các phương có thể có của độ phân cực tự phát: đơn trục (KHzPO¿, muối xenhet) va đa trục (BaTiO3 và Cd2Nb207). - Phân loại theo sự có hoặc không có tâm đối xứng.

- Phân loại theo sự biến đổi ở nhiệt độ chuyên pha Curie. Dé giải thích cho độ phân cực tự phát của vật liệu sat điện, khái niệm vê đômen được đưa ra. Đômen được hiêu là một vùng không gian mà tại đó các véc tơ phân cực điện đông nhât cả vê phương và chiêu. Các vách đômen là ranh giới giữa các đômen khác nhau.2: Vật liệu da đômen (a), sự dich chuyển vách đômen (b), vật liệu đơn đômen (c) và sự quay đômen (đ) Thông thường các vật liệu sắt điện có tồn tại nhiều đômen và các đômen này không sắp xếp song song với nhau trong toàn bộ vật liệu (hình 1.

Khi có điện trường ngoài, các đômen có véc tơ phân cực điện cùng hướng với điện trường ngoài sẽ mở rộng ra và các đômen ngược hướng điện trường sẽ thu hẹp lại. Trạng thái đơn đômen thường chỉ xuất hiện bằng các biện pháp kỹ thuật chăng hạn như phương pháp ép cơ khí. Bên cạnh đó thì các yếu tố như điện trường phân cực, nhiệt độ và thời gian gia công cũng ảnh hưởng đến chất lượng của quá trình. Vật liệu sắt điện có một đặc trưng quan trọng đó là nhiệt độ chuyền pha Curie 7c.

Các tính chất sắt điện chỉ tồn tại ở nhiệt độ thấp hơn nhiệt độ Curie. Ví dụ với vật liệu BaTiO; có nhiệt độ Curie Tc = 393 K. Khi nhiệt độ lớn hơn nhiệt độ Curie thì cau trúc tinh thé là dạng lập phương với ion Ba? ở các góc, ion O2 ở tâm các mặt và ion Ti* ở vị trí tâm hình lập phương (hình 1.3a), khi đó không tồn tại véc tơ phân cực điện. Khi nhiệt độ vật liệu thấp hơn nhiệt độ Curie, cầu trúc tinh thé thay đổi, các ion O2 và Ti** có sự chuyền động tương đối với nhau và sinh ra một mômen lưỡng cực điện doc theo cạnh của tinh thể (hình 1.3: Cấu trúc tinh thể BaTiO3 khi nhiệt độ cao (T > Tc) (a) và khi nhiệt độ thấp (T < Tc) (b) Đường cong điện trễ của vật liệu sắt điện thường có dạng như hình 1.

Đường cong điện trễ mô tả sự phụ thuộc của độ phân cực của vật liệu theo điện trường ngoài. Khi có một điện trường tác dụng vào mẫu thì mẫu sẽ bị phân cực điện theo phương của điện trường ngoài. Tuy nhiên khi giảm điện trường ngoài về giá trị không thì mẫu vẫn còn tồn tai một độ phân cực. Độ phân cực này được gọi là độ phân cực dư và ký hiệu là P;.

Giá trị của độ phân cực dư phụ thuộc vào các trạng thái đômen tồn tại trong tinh thể. Độ phân cực của mẫu sẽ bị triệt tiêu 7 nếu tiếp tục tác dụng một điện trường ngược chiều với điện trường ban đầu đến giá tri Ec. Giá tri Ec được gọi là lực kháng điện. Khi tất cả các đômen trong tinh thé có cùng hướng với điện trường ngoài thì ta gọi vật liệu ở trạng thái phân cực bão hòa.

Giá trị độ phân cực bão hòa được ký hiệu là Ps. Cường độ điện trường của điện trường ngoài cần thiết để vật liệu đạt trạng thái phân cực bão hòa được gọi là điện trường bão hòa Es. Đối với vật liệu da tinh thé thì vật liệu chỉ có thé phân cực một phần và do đó độ phân cực bào hòa của chúng là nhỏ hơn so với của các vật liệu đơn tinh thé [20].4: Đường cong điện trễ của vật liệu sắt điện 1. Hiệu ứng áp điện Hiệu ứng áp điện được phát hiện vào năm 1880 bởi hai nhà vật lý người Pháp là Jacques Curie va Pierre Curie [59].

Hiệu ứng này được hiểu là có sự thay đổi độ phân cực điện của vật liệu áp điện khi vật liệu bị biến dang cơ học hoặc vật liệu sẽ bị biến dạng cơ học nếu chịu tác dụng của điện trường ngoài (làm thay đôi độ phân cực điện) (hình 1. Mối liên hệ giữa ứng suất tác dụng của ngoại lực với vec tơ phân cực điện thứ cấp được thé hiện thông qua công thức [68]: 6 (1.1) R=) djx- Ox k=1 Trong đó: P; là độ lớn véc tơ phân cực điện (C/m”), ox là ứng suất tác dụng (N/m?) và djx là hệ số áp điện theo phương tac dụng luc (C/N). Ngược lại, nếu đặt vào vật liệu áp điện một điện trường có cường độ điện trường là E thì vật liệu áp điện sẽ bi biến dạng theo công thức: 6 (1.2) Trong đó: ex là độ biến dang tỷ đối của vật liệu, E; là cường độ điện trường tác dụng vào vật liệu (V/m) và đ” là hệ số áp điện theo phương tác dụng lực (m/V).5: Mô tả hiệu ứng áp điện: phân cực tự phát (a), phân cực khi chịu ứng suất nén (b), phân cực khi chịu ứng suát kéo (c) Các vật liệu áp điện đã và đang được nghiên cứu rất đa dạng về chủng loại và số lượng như: vật liệu dang đơn tinh thé (thạch anh, 1/TaO›, LiNbO3, PZN — PT .), vật liệu dạng gốm (Pb(ZrTi)O3 — PZT, PbTiO› — PT .), vật liệu polymer (PVDF va copolymer, nylon .), vật liệu mang mong (PZT, PT, ZnO va màng AIN), vật liệu hỗn hợp — composite (hỗn hợp PZT — polymer 0 — 3, 2 — 2, 1 — 3) (Hinh 1. Với lich sử phat trién của mình, vật liệu áp điện đã được ứng dung vào rat nhiều lĩnh vực trong nghiên cứu khoa học và thực tiễn cuộc sống.

Điển hình phải kê đên các ứng dụng vê màng rung, vi cảm biên (gia toc, sóng siêu âm .), máy phát điện, MEMS, vi bom, máy in .[69,86] Với các ưu điểm của minh thì vật liệu áp điện Pb(TiZr)O3 (PZT) đang được nghiên cứu và ứng dụng nhiều nhất. Các ưu điểm nỗi trội của vật liệu ap điện PZT bao gồm: hệ số áp điện lớn, điện dung cao (vi vậy ít chịu ảnh hưởng của điện dung ký sinh), độ bền cơ học cao và dễ gia công. Trong thời gian gần đây, vật liệu áp điện PZT đã và đang được thương mại hóa với nhiều chủng loại khác nhau và giá thành ngày cảng hợp lý.6: Hỗn hop PZT — polymer được phân loại theo các kiểu liên kết khác nhau: (a) 0 — 3, (b)2—2,(c)T- 3 Vật liệu áp điện về co bản là vật liệu dang gốm va có cấu trúc dang Perovskite. Các vật liệu có cấu trúc dạng Perovskite là vật liệu có cả tính chất sắt điện và áp điện.

Các vật liệu này có số lượng rất lớn nên chúng đang được quan tâm nghiên cứu nhiều. Theo định nghĩa, vật liệu có cau trúc Perovskite là các vật liệu có cấu trúc tinh thể tương tự với cấu trúc của CaTiO;.
