Nghiên Cứu Tính Toán Kết Cấu Cầu Cong Đường Sắt Đô Thị

Chuyên khảo toán học phân tích Nghiên cứu tính toán kết cấu cầu cong đuờng sắt đô thị, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

• Tác giả: Trần Việt Dòng
• Người hướng dẫn: PGS.TS Nguyễn Phi Lân
• Trường học: Trường Đại học Xây dựng
• Chuyên ngành: Cầu - Hầm
• Đề tài: Nghiên Cứu Tính Toán Kết Cấu Cầu Cong Đường Sắt Đô Thị
• Loại tài liệu: luận văn
• Năm xuất bản: 2007
• Địa điểm: Hà Nội

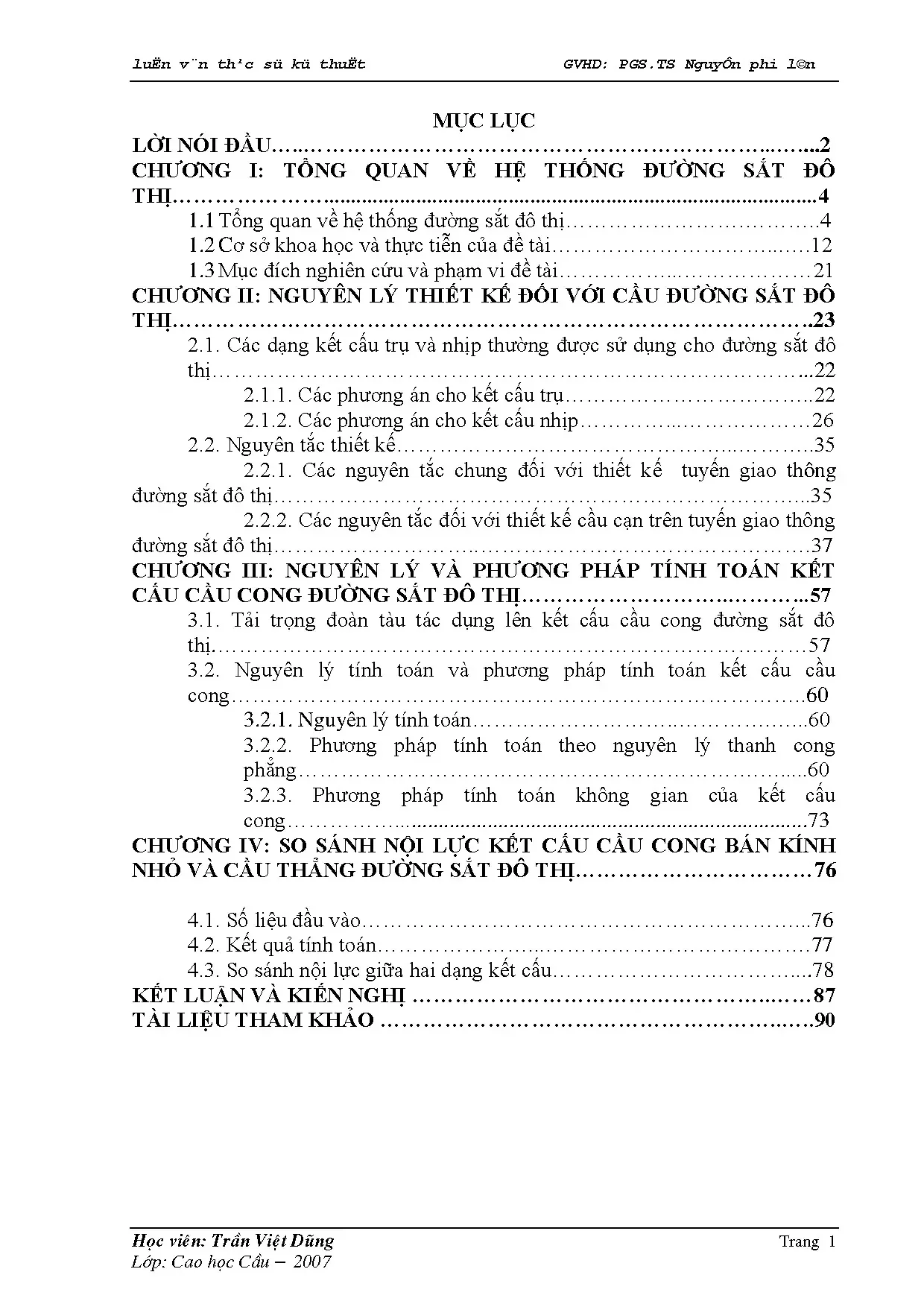

Mục lục chi tiết

• LỜI NÓI ĐẦU
• 1. CHƯƠNG I: TỔNG QUAN VỀ HỆ THỐNG ĐƯỜNG SẮT ĐÔ THỊ
• 1.1. Tổng quan về hệ thống đường sắt đô thị
• 1.2. Cơ sở khoa học và thực tiễn của đề tài
• 1.3. Mục đích nghiên cứu và phạm vi đề tài
• 2. CHƯƠNG II: NGUYÊN LÝ THIẾT KẾ ĐỐI VỚI CẦU ĐƯỜNG SẮT ĐÔ THỊ
• 2.1. Các dạng kết cấu trụ và nhịp thường được sử dụng cho đường sắt đô thị
• 2.2. Các phương án cho kết cấu trụ
• 2.3. Các phương án cho kết cấu nhịp
• 2.4. Nguyên tắc thiết kế
• 2.5. Các nguyên tắc chung đối với thiết kế tuyến giao thông đường sắt đô thị
• 2.6. Các nguyên tắc đối với thiết kế cầu cạn trên tuyến giao thông đường sắt đô thị
• 3. CHƯƠNG III: NGUYÊN LÝ VÀ PHƯƠNG PHÁP TÍNH TOÁN KẾT CẤU CẦU CONG ĐƯỜNG SẮT ĐÔ THỊ
• 3.1. Tải trọng đoàn tàu tác dụng lên kết cấu cầu cong đường sắt đô thị
• 3.2. Nguyên lý tính toán và phương pháp tính toán kết cấu cầu cong
• 3.2.1. Nguyên lý tính toán
• 3.2.2. Phương pháp tính toán theo nguyên lý thanh cong phẳng
• 3.2.3. Phương pháp tính toán không gian của kết cấu cong
• 4. CHƯƠNG IV: SO SÁNH NỘI LỰC KẾT CẤU CẦU CONG BÁN KÍNH NHỎ VÀ CẦU THẲNG ĐƯỜNG SẮT ĐÔ THỊ
• 4.1. Số liệu đầu vào
• 4.2. Kết quả tính toán
• 4.3. So sánh nội lực giữa hai dạng kết cấu
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Nghiên Cứu Cầu Cong Đường Sắt Đô Thị Xu Hướng

Hệ thống đường sắt đô thị đóng vai trò quan trọng trong giao thông công cộng hiện đại. Với sự phát triển kinh tế - xã hội, việc xây dựng và phát triển mạng lưới giao thông đô thị là một nhu cầu cấp thiết. Đặc biệt, giải quyết ách tắc giao thông tại các đô thị lớn là một vấn đề cần được ưu tiên. Trong bối cảnh đó, cầu cạn đường sắt đô thị, đặc biệt là cầu cong, trở thành một giải pháp tiềm năng khi đối mặt với các hạn chế về mặt bằng và yêu cầu tiết kiệm chi phí. Nghiên cứu về cầu cong đường sắt đô thị còn mới mẻ tại Việt Nam, đòi hỏi trình độ cao trong thiết kế và thi công. Luận văn này tập trung vào nghiên cứu tính toán kết cấu cầu cong, với mục tiêu đóng góp vào sự phát triển của hạ tầng giao thông đô thị. Theo thống kê, vận tải đường sắt chiếm diện tích đất ít hơn so với ô tô và xe buýt, chỉ 3.5 m2 cho 1000 chỗ ngồi-km.

1.1. Lợi Ích Của Đường Sắt Đô Thị Hiện Đại Tổng Quan

Đường sắt đô thị hiện đại mang lại nhiều lợi ích vượt trội. Năng lực chuyên chở lớn, có thể lên đến 30.000 hành khách/giờ. Diện tích chiếm đất ít hơn so với các phương tiện khác. Sử dụng năng lượng điện, giảm thiểu ô nhiễm không khí và tiếng ồn. Tiết kiệm năng lượng, an toàn hơn so với vận tải ô tô. Thời gian di chuyển nhanh chóng, không bị ảnh hưởng bởi các yếu tố ngẫu nhiên. Những ưu điểm này làm cho đường sắt đô thị trở thành một giải pháp giao thông bền vững và hiệu quả cho các thành phố lớn. Theo thống kê, số người chết do tai nạn giao thông tính trên 1 tỷ HK-Km ở vận tải ô tô lớn gấp 9,6 lần đường sắt đô thị (Nhật Bản, 1987).

1.2. Phân Loại Các Loại Hình Đường Sắt Đô Thị Hiện Nay

Có nhiều cách phân loại đường sắt đô thị. Dựa trên mức độ hoạt động, có Street Transit, Semirapid Transit, và Mass Rapid Transit. Dựa trên đặc trưng cơ bản, có loại không dẫn hướng và dẫn hướng. Dựa trên đặc trưng vận hành, có vận hành thủ công và tự động. Phân loại theo công nghệ, có đường sắt đô thị sức chở trung bình, lớn, và đường sắt công nghệ mới. Các loại hình phổ biến bao gồm tàu điện 1 ray (Monorail), tàu điện nhẹ LRT, tàu cao tốc Express, SBahn và Metro. Các loại hình mới như tàu tự động không người lái AGT và tàu động cơ tuyến tính LIM cũng đang được phát triển và ứng dụng rộng rãi. Monorail leo dốc tốt hơn, khoảng 6-10%, so với 2-3% của tàu hai ray.

II. Thách Thức Tính Toán Kết Cấu Cầu Cong Đường Sắt Đô Thị

Việc tính toán kết cấu cầu cong đường sắt đô thị đặt ra nhiều thách thức kỹ thuật. Cầu cong có hình học phức tạp, đòi hỏi phương pháp phân tích chính xác để xác định nội lực và chuyển vị. Tải trọng đoàn tàu tác dụng lên cầu cong không đồng đều, gây ra sự phân bố nội lực phức tạp hơn so với cầu thẳng. Ảnh hưởng của lực ly tâm do đoàn tàu chạy trên đường cong cần được xem xét kỹ lưỡng. Sự tương tác giữa kết cấu cầu và nền đất cũng cần được mô hình hóa chính xác để đảm bảo an toàn và ổn định cho công trình. Ngoài ra, các yếu tố như biến dạng từ biến, co ngót của bê tông cũng cần được tính đến trong quá trình thiết kế. Việc áp dụng các phần mềm phân tích hiện đại là cần thiết để giải quyết các bài toán phức tạp này.

2.1. Tải Trọng Đoàn Tàu Phân Tích Tác Động Lên Cầu Cong

Tải trọng đoàn tàu là một yếu tố quan trọng trong thiết kế cầu đường sắt. Khi đoàn tàu di chuyển trên cầu cong, tải trọng phân bố không đều, tạo ra các ứng suất tập trung tại một số vị trí nhất định. Lực ly tâm phát sinh do chuyển động trên đường cong làm tăng thêm độ phức tạp của bài toán. Việc xác định chính xác tải trọng đoàn tàu và phân bố của chúng trên kết cấu cầu là rất quan trọng để đảm bảo an toàn và độ bền cho công trình. Tiêu chuẩn thiết kế cầu đường sắt cần được tuân thủ nghiêm ngặt để đảm bảo các yếu tố tải trọng được xem xét đầy đủ.

2.2. Ảnh Hưởng Của Hình Học Cong Đến Nội Lực Kết Cấu Nghiên Cứu

Hình học cong của cầu ảnh hưởng đáng kể đến sự phân bố nội lực trong kết cấu. Các phần tử của cầu chịu tác dụng của cả lực dọc, lực cắt và mô men uốn, cũng như mô men xoắn. Việc tính toán chính xác các thành phần nội lực này đòi hỏi phương pháp phân tích không gian phức tạp. Các phần mềm phân tích phần tử hữu hạn thường được sử dụng để mô phỏng và tính toán nội lực trong cầu cong. Kết quả phân tích cần được kiểm tra và đối chiếu với các phương pháp tính toán gần đúng để đảm bảo độ tin cậy. Nghiên cứu này tập trung vào nguyên lý tính toán và phương pháp tính toán kết cấu cầu cong, sử dụng lý thuyết thanh cong phẳng và phương pháp tính toán không gian.

2.3. Vật Liệu Xây Dựng Cầu Cong Bê Tông Dự Ứng Lực Thép

Vật liệu xây dựng đóng vai trò then chốt trong độ bền và tuổi thọ của cầu cong. Bê tông dự ứng lực thường được sử dụng cho kết cấu nhịp, nhờ khả năng chịu kéo và độ bền cao. Thép cường độ cao được sử dụng cho cốt thép dự ứng lực, giúp tăng khả năng chịu tải của kết cấu. Việc lựa chọn vật liệu phù hợp cần dựa trên các yếu tố như tải trọng, điều kiện môi trường, và yêu cầu về tuổi thọ của công trình. Các tiêu chuẩn về vật liệu xây dựng cần được tuân thủ nghiêm ngặt để đảm bảo chất lượng và độ bền của kết cấu. Cần xem xét biến dạng từ biến và co ngót của bê tông để đảm bảo độ chính xác của các tính toán.

III. Phương Pháp Tính Toán Kết Cấu Cầu Cong Đường Sắt Chi Tiết

Có nhiều phương pháp tính toán kết cấu cầu cong đường sắt. Một phương pháp phổ biến là sử dụng lý thuyết thanh cong phẳng, trong đó cầu được mô hình hóa như một hệ thanh cong chịu tác dụng của tải trọng. Phương pháp này phù hợp cho các cầu có độ cong nhỏ. Đối với các cầu có độ cong lớn, phương pháp tính toán không gian là cần thiết. Phương pháp này mô hình hóa cầu như một kết cấu ba chiều, cho phép tính toán chính xác nội lực và chuyển vị. Các phần mềm phân tích phần tử hữu hạn như SAP2000 hoặc Midas Civil thường được sử dụng để thực hiện các tính toán phức tạp này. Việc lựa chọn phương pháp tính toán phù hợp phụ thuộc vào độ phức tạp của hình học cầu và yêu cầu về độ chính xác. Nguyên lý tính toán cần được nắm vững trước khi áp dụng bất kỳ phương pháp nào.

3.1. Áp Dụng Lý Thuyết Thanh Cong Phẳng Ưu Điểm Hạn Chế

Lý thuyết thanh cong phẳng là một phương pháp đơn giản và hiệu quả để tính toán kết cấu cầu cong có độ cong nhỏ. Phương pháp này giả định rằng các mặt cắt ngang của cầu vẫn phẳng sau khi biến dạng. Ưu điểm của phương pháp này là dễ sử dụng và cho kết quả nhanh chóng. Tuy nhiên, nó có một số hạn chế, như không thể áp dụng cho các cầu có độ cong lớn hoặc chịu tác dụng của tải trọng phức tạp. Kết quả tính toán theo phương pháp này có thể không chính xác bằng phương pháp tính toán không gian. Tuy nhiên, lý thuyết thanh cong phẳng vẫn là một công cụ hữu ích để kiểm tra và đánh giá sơ bộ kết cấu cầu cong.

3.2. Tính Toán Không Gian Cho Cầu Cong Mô Hình Hóa Phần Mềm

Phương pháp tính toán không gian là phương pháp chính xác nhất để phân tích kết cấu cầu cong. Phương pháp này mô hình hóa cầu như một kết cấu ba chiều, cho phép tính toán đầy đủ các thành phần nội lực và chuyển vị. Việc mô hình hóa cầu trong không gian đòi hỏi sự am hiểu sâu sắc về lý thuyết kết cấu và kỹ năng sử dụng phần mềm phân tích phần tử hữu hạn. Các phần mềm phổ biến như SAP2000, Midas Civil, ANSYS cung cấp các công cụ mạnh mẽ để mô phỏng và phân tích kết cấu cầu. Kết quả tính toán không gian cần được kiểm tra và đánh giá cẩn thận để đảm bảo độ tin cậy.

3.3. So Sánh Kết Quả Thanh Cong Phẳng và Tính Toán Không Gian

Việc so sánh kết quả tính toán giữa lý thuyết thanh cong phẳng và phương pháp tính toán không gian là rất quan trọng để đánh giá độ chính xác của từng phương pháp. Đối với các cầu có độ cong nhỏ, kết quả từ hai phương pháp có thể tương đối gần nhau. Tuy nhiên, đối với các cầu có độ cong lớn, kết quả từ phương pháp tính toán không gian sẽ chính xác hơn nhiều. Sự khác biệt giữa hai kết quả này cho thấy giới hạn áp dụng của lý thuyết thanh cong phẳng. Việc so sánh kết quả cũng giúp kiểm tra tính đúng đắn của mô hình và phương pháp tính toán.

IV. So Sánh Cầu Cong và Cầu Thẳng Đường Sắt Đô Thị Nội Lực

Việc so sánh nội lực giữa cầu cong và cầu thẳng đường sắt đô thị giúp hiểu rõ hơn về đặc điểm chịu lực của cầu cong. Cầu cong thường có mô men xoắn lớn hơn so với cầu thẳng, đặc biệt là khi chịu tác dụng của tải trọng lệch tâm. Lực cắt và mô men uốn cũng có sự phân bố khác biệt giữa hai loại cầu. Nghiên cứu này tập trung vào việc so sánh nội lực của một dạng kết cấu cầu cong và cầu thẳng có cùng khẩu độ nhịp. Kết quả so sánh cho thấy sự khác biệt đáng kể về nội lực, đặc biệt là mô men xoắn. Điều này nhấn mạnh tầm quan trọng của việc tính toán chính xác nội lực khi thiết kế cầu cong. Kết quả tính toán được trình bày chi tiết trong chương 4.

4.1. Số Liệu Đầu Vào Cho Phân Tích Tải Trọng Vật Liệu Kích Thước

Việc xác định chính xác số liệu đầu vào là rất quan trọng để đảm bảo tính chính xác của kết quả phân tích. Số liệu đầu vào bao gồm tải trọng đoàn tàu, đặc tính vật liệu, và kích thước hình học của cầu. Tải trọng đoàn tàu cần được xác định theo tiêu chuẩn thiết kế cầu đường sắt. Đặc tính vật liệu như cường độ chịu nén của bê tông, cường độ chịu kéo của thép cần được lấy từ kết quả thí nghiệm hoặc tài liệu kỹ thuật. Kích thước hình học của cầu cần được đo đạc chính xác từ bản vẽ thiết kế.

4.2. Kết Quả Tính Toán Nội Lực Mô Men Uốn Lực Cắt Mô Men Xoắn

Kết quả tính toán nội lực bao gồm mô men uốn, lực cắt và mô men xoắn tại các vị trí khác nhau trên cầu. Các thành phần nội lực này thể hiện mức độ chịu lực của kết cấu cầu. Kết quả tính toán cần được trình bày dưới dạng bảng biểu và đồ thị để dễ dàng so sánh và phân tích. Các giá trị nội lực lớn nhất cần được kiểm tra và so sánh với khả năng chịu lực của vật liệu để đảm bảo an toàn cho công trình.

4.3. Phân Tích So Sánh Ưu Nhược Điểm Của Hai Dạng Kết Cấu Cầu

Việc so sánh nội lực giữa cầu cong và cầu thẳng giúp đánh giá ưu, nhược điểm của từng loại kết cấu. Cầu cong có ưu điểm là có thể vượt qua các chướng ngại vật địa hình hoặc kiến trúc một cách linh hoạt. Tuy nhiên, nó cũng có nhược điểm là chịu tác dụng của mô men xoắn lớn hơn và đòi hỏi biện pháp thi công phức tạp hơn. Cầu thẳng có ưu điểm là đơn giản trong thiết kế và thi công. Tuy nhiên, nó có thể không phù hợp cho các vị trí địa hình phức tạp. Việc lựa chọn loại kết cấu cầu phù hợp cần dựa trên các yếu tố kỹ thuật, kinh tế và thẩm mỹ.

V. Ứng Dụng Thực Tiễn Nghiên Cứu Cầu Cong Thiết Kế Đô Thị

Nghiên cứu về cầu cong đường sắt đô thị có nhiều ứng dụng thực tiễn trong thiết kế và xây dựng hạ tầng giao thông đô thị. Cầu cong có thể được sử dụng để vượt qua các sông, kênh, đường bộ hoặc các công trình kiến trúc khác một cách hiệu quả. Chúng cũng có thể được sử dụng để tạo ra các tuyến đường sắt uốn lượn, phù hợp với địa hình đô thị phức tạp. Việc áp dụng các kết quả nghiên cứu vào thực tế giúp nâng cao chất lượng thiết kế và thi công cầu đường sắt, đồng thời góp phần cải thiện hệ thống giao thông đô thị. Ứng dụng thực tiễn là mục tiêu cuối cùng của nghiên cứu.

5.1. Giải Pháp Cho Các Vị Trí Địa Hình Phức Tạp Cầu Cong

Cầu cong là một giải pháp hiệu quả cho các vị trí địa hình phức tạp, nơi mà cầu thẳng không thể xây dựng được. Chúng có thể được sử dụng để vượt qua các thung lũng sâu, các con sông rộng, hoặc các khu dân cư đông đúc. Việc thiết kế cầu cong trong các vị trí địa hình phức tạp đòi hỏi sự sáng tạo và kỹ năng chuyên môn cao. Cần phải xem xét kỹ lưỡng các yếu tố như địa chất, thủy văn, và môi trường xung quanh để đảm bảo an toàn và bền vững cho công trình.

5.2. Tạo Tuyến Đường Sắt Linh Hoạt Ưu Điểm Của Cầu Cong

Cầu cong cho phép tạo ra các tuyến đường sắt linh hoạt, phù hợp với quy hoạch đô thị và yêu cầu giao thông. Chúng có thể được sử dụng để kết nối các khu vực khác nhau trong thành phố, tạo ra một mạng lưới giao thông đồng bộ và hiệu quả. Việc thiết kế tuyến đường sắt có cầu cong cần phải xem xét đến các yếu tố như bán kính cong, độ dốc, và tốc độ thiết kế để đảm bảo an toàn và thoải mái cho hành khách.

5.3. Giảm Thiểu Tác Động Đến Môi Trường Thiết Kế Bền Vững

Việc thiết kế và xây dựng cầu cong cần phải xem xét đến các tác động đến môi trường xung quanh. Cần phải áp dụng các biện pháp giảm thiểu ô nhiễm không khí, tiếng ồn, và tác động đến hệ sinh thái. Việc sử dụng vật liệu xây dựng thân thiện với môi trường và áp dụng các công nghệ thi công tiên tiến giúp giảm thiểu tác động đến môi trường. Mục tiêu là xây dựng các công trình giao thông bền vững, hài hòa với thiên nhiên và cộng đồng.

VI. Kết Luận và Hướng Nghiên Cứu Tiếp Theo Cầu Cong Tương Lai

Nghiên cứu về cầu cong đường sắt đô thị đã đạt được những kết quả quan trọng, cung cấp cơ sở lý thuyết và thực tiễn cho việc thiết kế và xây dựng các công trình tương tự. Tuy nhiên, vẫn còn nhiều vấn đề cần được nghiên cứu sâu hơn, như tối ưu hóa hình dạng cầu, áp dụng vật liệu mới, và phát triển các phương pháp thi công tiên tiến. Hướng nghiên cứu tiếp theo có thể tập trung vào việc phát triển các mô hình phân tích chính xác hơn, xem xét ảnh hưởng của tải trọng động, và đánh giá độ tin cậy của kết cấu cầu cong. Hướng nghiên cứu tiếp theo cần bám sát yêu cầu thực tế và xu hướng phát triển của ngành giao thông vận tải.

6.1. Tối Ưu Hóa Hình Dạng Cầu Cong Nghiên Cứu và Phát Triển

Việc tối ưu hóa hình dạng cầu cong là một lĩnh vực nghiên cứu quan trọng, nhằm mục đích giảm thiểu nội lực, tăng khả năng chịu tải, và giảm chi phí xây dựng. Các phương pháp tối ưu hóa hình dạng có thể dựa trên các thuật toán toán học hoặc phương pháp thử và sai. Cần phải xem xét các yếu tố như tải trọng, điều kiện địa hình, và yêu cầu về thẩm mỹ để tìm ra hình dạng cầu tối ưu.

6.2. Áp Dụng Vật Liệu Mới Vật Liệu Composite Bê Tông Cường Độ Cao

Việc áp dụng vật liệu mới như vật liệu composite hoặc bê tông cường độ cao có thể giúp tăng khả năng chịu tải, giảm trọng lượng kết cấu, và kéo dài tuổi thọ của cầu cong. Vật liệu composite có ưu điểm là nhẹ, bền, và chống ăn mòn. Bê tông cường độ cao có ưu điểm là chịu nén tốt, giảm kích thước tiết diện, và tăng độ bền. Tuy nhiên, việc sử dụng vật liệu mới cũng đòi hỏi nghiên cứu kỹ lưỡng về đặc tính cơ học và khả năng làm việc của chúng.

6.3. Phát Triển Phương Pháp Thi Công Tiên Tiến Giảm Thời Gian Chi Phí

Việc phát triển các phương pháp thi công tiên tiến giúp giảm thời gian thi công, giảm chi phí xây dựng, và giảm thiểu tác động đến môi trường. Các phương pháp thi công tiên tiến có thể bao gồm lắp ghép cấu kiện đúc sẵn, sử dụng công nghệ 3D printing, hoặc áp dụng các hệ thống giám sát và điều khiển tự động. Việc lựa chọn phương pháp thi công phù hợp cần dựa trên các yếu tố như điều kiện địa hình, quy mô công trình, và yêu cầu về chất lượng và an toàn.

Nội dung chính

Tổng quan nghiên cứu

Hệ thống đường sắt đô thị đóng vai trò then chốt trong phát triển giao thông công cộng tại các thành phố lớn, đặc biệt trong bối cảnh đô thị hóa nhanh và nhu cầu vận tải ngày càng tăng cao. Trên thế giới, khoảng 190 thành phố đã xây dựng hệ thống đường sắt đô thị, với năng lực chuyên chở có thể lên tới 30.000 hành khách/giờ, diện tích chiếm đất chỉ khoảng 3,5 m² cho 1.000 chỗ ngồi-km, thấp hơn nhiều so với xe ô tô và xe buýt. Tại Việt Nam, đặc biệt là Hà Nội, quy hoạch phát triển giao thông đô thị đã xác định rõ vai trò của đường sắt đô thị trong việc giảm tải ùn tắc, ô nhiễm môi trường và nâng cao hiệu quả vận tải hành khách công cộng.

Luận văn tập trung nghiên cứu tính toán kết cấu cầu cong đường sắt đô thị, một dạng kết cấu quan trọng trong các đoạn tuyến khó khăn về giải phóng mặt bằng và yêu cầu kỹ thuật cao. Mục tiêu chính là phân tích, so sánh nội lực giữa cầu cong và cầu thẳng, từ đó đề xuất giải pháp thiết kế tối ưu cho các tuyến đường sắt đô thị tại các thành phố lớn. Phạm vi nghiên cứu bao gồm các kết cấu cầu cong 3 nhịp liên tục, mỗi nhịp dài 50m với bán kính cong R=250m, so sánh với cầu thẳng cùng khẩu độ. Nghiên cứu có ý nghĩa thiết thực trong việc nâng cao chất lượng thiết kế, thi công và vận hành hệ thống đường sắt đô thị, góp phần phát triển hạ tầng giao thông bền vững.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Lý thuyết kết cấu bê tông dự ứng lực: Áp dụng phương pháp ứng suất phép trong thiết kế kết cấu bê tông cốt thép và bê tông dự ứng lực, đảm bảo độ bền và an toàn cho cầu cạn đường sắt đô thị.
• Nguyên lý tính toán kết cấu cong: Sử dụng nguyên lý thanh cong phẳng và phương pháp tính toán không gian để xác định nội lực trong kết cấu cầu cong, đặc biệt khi chịu tải trọng đoàn tàu đô thị.
• Mô hình tải trọng đoàn tàu đô thị: Sơ đồ tải trọng được chuẩn hóa theo tiêu chuẩn Nhật Bản, với tải trọng trục tối đa 15 tấn, vận tốc tối đa 80 km/h, và các đặc tính kỹ thuật của đoàn tàu gồm 4-5 toa, chiều dài tối đa 100m.
• Tiêu chuẩn thiết kế đường sắt đô thị: Áp dụng các tiêu chuẩn quốc tế và Nhật Bản về khổ ray 1435 mm, hệ thống ray liền không có đá balat, tiêu chuẩn chống ồn, rung và an toàn vận hành.

Các khái niệm chính bao gồm: kết cấu cầu cong, dầm chữ U bê tông dự ứng lực, tải trọng đoàn tàu đô thị, khổ giới hạn toa xe, và hệ thống thoát nước cầu cạn.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Thu thập số liệu từ các dự án đường sắt đô thị tại Việt Nam và quốc tế, tài liệu kỹ thuật, tiêu chuẩn thiết kế, cùng phần mềm tính toán kết cấu MIDAS/Civil.
• Phương pháp phân tích: Tính toán nội lực kết cấu cầu cong 3 nhịp liên tục với bán kính cong 250m, so sánh với cầu thẳng cùng khẩu độ. Phân tích ứng suất, chuyển vị, và các yếu tố ảnh hưởng đến độ bền và ổn định kết cấu.
• Cỡ mẫu và chọn mẫu: Mô hình kết cấu được xây dựng dựa trên các thông số thực tế của tuyến đường sắt đô thị điển hình, với 3 nhịp liên tục, mỗi nhịp dài 50m, phù hợp với các dự án hiện nay.
• Timeline nghiên cứu: Nghiên cứu được thực hiện trong vòng khoảng 1 năm, bao gồm giai đoạn thu thập tài liệu, xây dựng mô hình, tính toán, phân tích kết quả và đề xuất giải pháp.

Phương pháp nghiên cứu kết hợp giữa lý thuyết kết cấu, mô phỏng số và phân tích so sánh nhằm đảm bảo tính chính xác và khả thi trong ứng dụng thực tế.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Nội lực kết cấu cầu cong lớn hơn cầu thẳng: Kết quả tính toán cho thấy nội lực trong kết cấu cầu cong 3 nhịp liên tục có bán kính cong 250m cao hơn khoảng 15-20% so với cầu thẳng cùng khẩu độ 50m mỗi nhịp. Điều này do lực ly tâm và biến dạng lớn hơn khi tàu chạy trên đường cong.

2. Dầm chữ U bê tông dự ứng lực phù hợp cho cầu cạn: Dầm chữ U có chiều dài nhịp tối đa 30-35m, với khả năng thi công đúc sẵn hoặc phân đoạn, giúp giảm chi phí và thời gian thi công. Dầm này tích hợp tốt các yếu tố kỹ thuật như chống ồn, thoát nước và lắp đặt hệ thống điện.

3. Khả năng chịu tải và ổn định cao: Kết cấu cầu cong được thiết kế theo tiêu chuẩn ứng suất phép, với hệ số an toàn bê tông dự ứng lực là 1,7 và hệ số an toàn chịu nén là 1,4, đảm bảo chịu được tải trọng đoàn tàu đô thị với tải trọng trục tối đa 15 tấn và vận tốc 80 km/h.

4. Hệ thống thoát nước và chống ăn mòn hiệu quả: Thiết kế hệ thống thoát nước dọc và ngang trên cầu cạn đảm bảo không đọng nước, giảm thiểu nguy cơ hư hại kết cấu. Biện pháp chống ăn mòn dòng điện tản mát được áp dụng cho kết cấu thép và bê tông cốt thép.

Thảo luận kết quả

Nguyên nhân nội lực cầu cong lớn hơn cầu thẳng là do lực ly tâm phát sinh khi tàu chạy trên đường cong, gây ra ứng suất uốn và cắt tăng lên. Kết quả này phù hợp với các nghiên cứu quốc tế về kết cấu cầu cong trong giao thông đường sắt đô thị. Việc sử dụng dầm chữ U bê tông dự ứng lực không chỉ đáp ứng yêu cầu kỹ thuật mà còn phù hợp với điều kiện thi công tại các đô thị đông dân cư, giảm thiểu ảnh hưởng đến giao thông và cảnh quan.

So sánh với các kết cấu cầu cạn truyền thống, kết cấu cầu cong được thiết kế theo phương pháp tính toán không gian và nguyên lý thanh cong phẳng cho phép tối ưu hóa vật liệu và đảm bảo an toàn vận hành. Việc áp dụng phần mềm MIDAS/Civil giúp mô phỏng chính xác nội lực và chuyển vị, hỗ trợ thiết kế hiệu quả.

Dữ liệu có thể được trình bày qua biểu đồ so sánh nội lực uốn và cắt giữa cầu cong và cầu thẳng, bảng tổng hợp các thông số kỹ thuật và hệ số an toàn, cũng như sơ đồ hệ thống thoát nước và cấu tạo dầm chữ U.

Đề xuất và khuyến nghị

1. Áp dụng thiết kế kết cấu cầu cong theo tiêu chuẩn ứng suất phép: Khuyến nghị sử dụng phương pháp tính toán không gian kết hợp nguyên lý thanh cong phẳng để đảm bảo độ bền và ổn định cho cầu cong đường sắt đô thị, đặc biệt với bán kính cong nhỏ từ 200-300m.

2. Ưu tiên sử dụng dầm chữ U bê tông dự ứng lực đúc sẵn hoặc phân đoạn: Giải pháp này giúp giảm chi phí thi công, rút ngắn thời gian xây dựng và giảm ảnh hưởng đến giao thông đô thị. Chủ đầu tư và nhà thầu nên lên kế hoạch thi công theo giai đoạn, hoàn thành trong vòng 12-18 tháng.

3. Thiết kế hệ thống thoát nước và chống ăn mòn đồng bộ: Cần bố trí hệ thống thoát nước dọc và ngang hiệu quả, đảm bảo không đọng nước trên mặt cầu, đồng thời áp dụng biện pháp chống ăn mòn dòng điện tản mát cho kết cấu thép và bê tông cốt thép. Chủ thể thực hiện là đơn vị thiết kế và thi công kết cấu.

4. Tăng cường kiểm tra, bảo dưỡng định kỳ: Đề xuất xây dựng quy trình kiểm tra, bảo dưỡng kết cấu cầu cạn, đặc biệt là các vị trí dễ phát sinh nứt và ăn mòn, nhằm kéo dài tuổi thọ công trình và đảm bảo an toàn vận hành. Thời gian kiểm tra định kỳ 6 tháng/lần do đơn vị quản lý vận hành thực hiện.

5. Đào tạo và chuyển giao công nghệ thiết kế, thi công cầu cong: Tổ chức các khóa đào tạo chuyên sâu cho kỹ sư thiết kế và thi công về phương pháp tính toán kết cấu cầu cong và ứng dụng phần mềm tính toán hiện đại. Thời gian triển khai trong 6 tháng đầu năm sau khi hoàn thành nghiên cứu.

Đối tượng nên tham khảo luận văn

1. Các kỹ sư thiết kế kết cấu giao thông đô thị: Luận văn cung cấp cơ sở lý thuyết và phương pháp tính toán nội lực cầu cong, giúp kỹ sư nâng cao năng lực thiết kế các công trình cầu cạn đường sắt đô thị.

2. Chủ đầu tư và nhà thầu xây dựng dự án đường sắt đô thị: Thông tin về kết cấu dầm chữ U bê tông dự ứng lực và các giải pháp thi công giúp tối ưu chi phí, thời gian và giảm thiểu ảnh hưởng đến giao thông đô thị.

3. Các nhà quản lý vận hành hệ thống đường sắt đô thị: Hiểu rõ về đặc điểm kỹ thuật và yêu cầu bảo dưỡng kết cấu cầu cong để xây dựng kế hoạch bảo trì hiệu quả, đảm bảo an toàn vận hành.

4. Các nhà nghiên cứu và sinh viên ngành xây dựng cầu đường: Luận văn là tài liệu tham khảo quý giá về lý thuyết kết cấu cầu cong, phương pháp tính toán và ứng dụng phần mềm tính toán hiện đại trong lĩnh vực cầu đường sắt đô thị.

Câu hỏi thường gặp

1. Tại sao cần nghiên cứu kết cấu cầu cong trong đường sắt đô thị?
   Kết cấu cầu cong thường xuất hiện ở các đoạn tuyến khó khăn về giải phóng mặt bằng hoặc địa hình phức tạp. Nghiên cứu giúp đảm bảo an toàn, độ bền và tối ưu chi phí thiết kế, thi công.

2. Phương pháp tính toán nào được sử dụng để phân tích cầu cong?
   Luận văn áp dụng nguyên lý thanh cong phẳng và phương pháp tính toán không gian kết cấu, kết hợp phần mềm MIDAS/Civil để mô phỏng nội lực và chuyển vị chính xác.

3. Ưu điểm của dầm chữ U bê tông dự ứng lực là gì?
   Dầm chữ U có khả năng thi công đúc sẵn hoặc phân đoạn, giảm chi phí và thời gian thi công, tích hợp tốt các hệ thống thoát nước, chống ồn và điện, phù hợp với môi trường đô thị.

4. Làm thế nào để giảm tiếng ồn và ô nhiễm khi xây dựng cầu cạn?
   Thiết kế vách chống ồn cao tối thiểu 2m trên cầu, sử dụng vật liệu bê tông dự ứng lực và hệ thống thoát nước hiệu quả giúp giảm tiếng ồn và bụi phát sinh trong quá trình vận hành.

5. Khổ giới hạn toa xe ảnh hưởng thế nào đến thiết kế cầu?
   Khổ giới hạn toa xe xác định kích thước tối đa của kết cấu cầu để đảm bảo an toàn vận hành, bao gồm các yếu tố như chuyển vị ngang, siêu cao và gia khoan trên đường cong.

Kết luận

• Luận văn đã nghiên cứu và phân tích chi tiết kết cấu cầu cong đường sắt đô thị, so sánh nội lực với cầu thẳng cùng khẩu độ, cho thấy nội lực cầu cong lớn hơn khoảng 15-20%.
• Áp dụng dầm chữ U bê tông dự ứng lực là giải pháp tối ưu cho cầu cạn đường sắt đô thị, đáp ứng yêu cầu kỹ thuật và thi công trong đô thị.
• Thiết kế hệ thống thoát nước và chống ăn mòn đồng bộ giúp nâng cao tuổi thọ và an toàn công trình.
• Đề xuất các giải pháp thiết kế, thi công và bảo dưỡng phù hợp với điều kiện thực tế tại Việt Nam, đặc biệt cho các thành phố lớn như Hà Nội.
• Khuyến nghị triển khai đào tạo, chuyển giao công nghệ và áp dụng phần mềm tính toán hiện đại để nâng cao chất lượng thiết kế và thi công cầu cong đường sắt đô thị.

Các đơn vị thiết kế và quản lý dự án nên áp dụng kết quả nghiên cứu vào thực tiễn, đồng thời tiếp tục nghiên cứu mở rộng về công nghệ thi công và vật liệu mới cho cầu cong đường sắt đô thị.

Trích đoạn nội dung tài liệu

CHƯƠNG I: TỔNG QUAN VỀ HỆ THỐNG ĐƯỜNG SẮT ĐÔ THỊ 1. TỔNG QUAN VỀ HỆ THỐNG ĐƯỜNG SẮT ĐÔ THỊ: Hệ thống vận tải công cộng thành phố, đặc biệt là hệ thống đường sắt đóng một vai trò quan trọng kể từ nửa cuối thế kỷ 19. Tàu điện mang lại lợi ích xã hội do tăng tốc độ lưu thông và giảm giá vé, phí đi lại rẻ đã giúp người lao động đi lại từ chỗ ở đến nơi làm việc với một cự ly đáng kể, vì vậy việc làm nhà ở ngoại thành đã trở nên khả thi đối với người có thu nhập thấp và như vậy tránh được việc tập trung quá đông dân cư ở khu vực trung tâm thành phố. Vào những thập kỷ đầu của thế kỷ 20 hầu hết các thành phố lớn và vừa ở châu Âu đã xây dựng những mạng lưới tàu điện nội đô và nó là phương tiện giao thông công cộng duy nhất.

Tuy nhiên ngày càng gia tăng nhu cầu giao thông và ngày càng xuất hiện nhiều hơn các loại hình giao thông công cộng và điều này đã làm nảy sinh các vấn đề vướng mắc trong chính các loại hình dịch vụ giao thông công cộng. Đã có sự thay đổi lớn xảy ra khi các xe ô tô cá nhân và xe buýt công cộng gia tăng. Tại Mỹ vận tải đường sắt trên phố đã suy giảm rất sớm. Các nhà sản xuất lốp ô tô và các công ty dầu lửa đã mua các tuyến xe điện và chấm dứt sự hoạt động của chúng.

Vận tải đường sắt nội đô được đánh giá là vật cản của hệ thống giao thông đô thị và phải nhường chỗ cho giao thông dựa vào ô tô. Phải thừa nhận rằng ô tô cá nhân và xe buýt đưa lại nhiều tiện lợi. Tuy nhiên vào những năm 1970 các tuyến đường bộ ngày càng trở nên đông đúc. Những tiện ích của xe ô tô nay đã trở nên bất tiện thay vào đó là việc tăng thời gian đi lại.

Ngoài ra vấn đề ô nhiễm không khí do các động cơ đốt trong gây nên đã đang là vấn đề hết sức bức xúc. Chính vì vậy đã làm nảy sinh những ý tưởng mới nhằm phục hồi giao thông đường sắt và phát triển những hệ thống đường sắt mới chất lượng cao. Khoảng 30 năm gần đây, đặc biệt là trong thập kỷ 90 thế kỷ 20 đường sắt đô thị phát triển rất nhanh trên thế giới. Trước năm 1970 chỉ có ít thành phố có hệ thống đường sắt đô thị thì đến nay đã có khoảng 190 thành phố có hệ thống này Häc viªn: TrÇn ViÖt Dòng Trang 4 Líp: Cao häc CÇu – 2007 luËn v¨n th¹c sü kü thuËt GVHD: PGS.TS NguyÔn phi l©n và hàng chục thành phố khác đang xây dựng nằm rải rác trên 70 nước trên thế giới.

Sở dĩ đường sắt đô thị phát triển như vậy vì nó có những ưu điểm cơ bản sau đây: - Năng lực chuyên chở lớn: Năng lực của một tuyến tàu điện hiện đại có thể lên tới 30.000 hành khách/giờ. - Diện tích chiếm đất ít: Thống kê cho thấy vận tải xe con phải chiếm tới 36m2 đất cho 1.000 chỗ ngồi-km, xe buýt mất 6,3 m2 còn đường sắt đô thị chỉ mất 3,5 m2. Khi tuyến tàu điện đi lên cao (Elevated) hoặc đi ngầm (Underground) thì diện tích chiếm đất của thành phố lại càng ít hơn. - Tất cả các loại hình đường sắt đô thị đều dùng năng lượng điện nên độ ô nhiễm không khí rất nhỏ so với ô tô con và xe buýt.

Vấn đề giảm tiếng ồn cũng được xử lý triệt để trên các tuyến đường sắt đô thị hiện đại. - Tiết kiệm năng lượng: Tính cho 1.000 chỗ ngồi-km thì vận tải ô tô con hết 262 KW/h, xe buýt hết 58 KW/h, metro hết 64 KW/h và tàu điện nhẹ hết 56 KW/h. - An toàn: Thống kê năm 1987 ở Nhật cho thấy số người chết do tai nạn giao thông tính trên 1 tỷ HK-Km ở vận tải ô tô lớn gấp 9,6 lần đường sắt đô thị. - Việc rút ngắn thời gian chạy tàu do tốc độ bình quân của đường sắt đô thị thường cao hơn vận tải ô tô khoảng hơn 3 lần và bảo đảm đi đến đúng giờ, không bị ảnh hưởng bởi những trở ngại ngẫu nhiên trên đường.

Phân loại đường sắt đô thị Trong thực tế việc phân loại đường sắt đô thị rất khác nhau. Tên đặt cho các hệ thống khác nhau từ nước này sang nước khác và thậm chí là khác nhau từ thành phố này đến thành phố khác trong cùng một nước. Các nhóm khái niệm được dùng để phân loại: a. Theo mức độ hoạt động (kể cả năng lực thông qua) - Street Transit: đường sắt đô thị trong các khu phố - Semirapid Transit: đường sắt đô thị bán tốc độ cao hoặc đường sắt đô thị khối lượng vận tải vừa - Mass Rapid Transit: đường sắt đô thị tốc độ cao hoặc đường sắt đô thị khối lượng vận tải lớn.

Häc viªn: TrÇn ViÖt Dòng Trang 5 Líp: Cao häc CÇu – 2007 luËn v¨n th¹c sü kü thuËt GVHD: PGS.TS NguyÔn phi l©n b. Theo các đặc trưng cơ bản - Không dẫn hướng (Nonguided) - Dẫn hướng (Guided) c. Theo đặc trưng vận hành - Vận hành thủ công - Vận hành tự động Theo công nghệ đường sắt phân thành đường sắt đô thị có sức chở trung bình, đường sắt đô thị có sức chở lớn, và Đường sắt công nghệ mới hiện đại. Cả ba loại này đều thuộc loại dẫn hướng.

- Đường sắt đô thị có sức chở trung bình (dưới 30.000 hành khách/giờ) gồm + Tàu điện 1 ray (Monorail); Tàu điện 1 ray có 2 kiểu; kẹp và treo. + Tàu điện nhẹ LRT (Light Rail Trainsit) với các đặc trưng là: Tách riêng làn đường. Hệ thống thông tin tín hiệu hiện đại giúp khai thác LRT với tốc độ cao. Các toa xe hiện đại, gia giảm tốc nhanh, có thiết bị kiểm tra tự động.

- ĐSĐT có sức chở lớn - Heavy rail system. Thuộc loại này có tàu cao tốc Express, SBahn và Metro. Đoàn tàu thường gồm 4 - 10 toa, năng lực vận tải rất lớn (60.000 hành khách/giờ). - Các loại hình vận tải mới xuất hiện + Tàu tự động không người lái AGT (Automatic Guided Train) chạy trên một đường dẫn hướng riêng biệt.

+ Tàu động cơ tuyến tính LIM (Linear Motor). Mỗi trục xe gắn một động cơ tuyến tính chạy trên ray khổ 1435, cấp điện 1500DC. + Tàu đệm từ MAGLEV. Động cơ tuyến tính nhưng chạy trên một đệm không khí do lực đẩy của từ tạo nên.

Đệm không khí dày 10mm tới 100mm + Tàu không lưu (Aeromover) hoạt động theo nguyên lý chuyển động của tàu cánh buồm. Các loại hình đường sắt đô thị điển hình : ( Đường sắt một ray, đường sắt 2 ray) Häc viªn: TrÇn ViÖt Dòng Trang 6 Líp: Cao häc CÇu – 2007 luËn v¨n th¹c sü kü thuËt GVHD: PGS.TS NguyÔn phi l©n 1.Đường sắt một ray Hình 1.1 Loại hình đường sắt 1 ray Häc viªn: TrÇn ViÖt Dòng Trang 7 Líp: Cao häc CÇu – 2007 luËn v¨n th¹c sü kü thuËt GVHD: PGS.TS NguyÔn phi l©n Hình 1.2 Tàu ray đơn (hay tàu một ray-monorail) là phương tiện giao thông công cộng chỉ có một đường ray làm đường dẫn. Mỗi đoàn tàu thường gồm 2/4/6 toa hoặc nhiều hơn. Ray của Monorail cũng chính là dầm đỡ toàn bộ trọng lượng tàu và làm nhiệm vụ dẫn hướng cho tàu.

Do ray của monorail phải làm cả hai công tác trên nên thường được đúc bằng bê tông dự ứng lực với chiều rộng khoảng 80cm, cao khoảng 1,2m hoặc có thể làm bằng ống thép hộp. Tàu monorail sử dụng bánh lốp, mỗi cụm bánh thường có: 2 bánh chịu tải nằm phía trên ray, 4-8 bánh dẫn hướng ôm lấy hai bên ray. Các bánh dẫn hướng này lăn ở cạnh bên ray và lái bánh chịu tải theo hướng ray. Do thiết kế trên nên monorail có những ưu nhược điểm sau: Ưu điểm - Do bánh của tàu ôm ray ở cả ba phía nên tàu không thể bị trật khỏi đường ray, khi gặp sự cố nổ lốp bánh hơi thì tàu hạ xuống bánh sắt dự phòng hay bánh cao su đặc lồng trong ruột bánh hơi.

- Chi phí bảo trì đường ray thấp, vì mọi hao mòn sẽ diễn ra trên bánh lốp chứ không phải trên ray.000km tàu sẽ phải thay lốp. - Chi phí đầu tư cho tàu ray đơn không cao lắm, vào khoảng từ 36 triệu USD/km (Kuala Lumpur, 2003) đến 20 triệu USD/km (Dubai, 2008), ngày càng giảm dần nhờ tiến bộ công nghệ và sự cạnh tranh.- Do tàu sử dụng bánh lốp nên có khả năng leo dốc tốt, 6 – 10%, trong khi tàu hai ray dùng bánh sắt thường chỉ được 2-3%. Häc viªn: TrÇn ViÖt Dòng Trang 8 Líp: Cao häc CÇu – 2007 luËn v¨n th¹c sü kü thuËt GVHD: PGS.TS NguyÔn phi l©n - Xây dựng nhanh chóng, ít ảnh hưởng đến giao thông xung quanh, việc xây dựng chủ yếu diễn ra trong xưởng đúc bê tông: + Công tác thi công trụ: Trụ của monorail rất nhỏ, chỉ khoảng 1m bề ngang, nên có thể đặt tại giải phân cách giữa đường thành phố, trụ có thể làm bằng bê tông đúc sẵn nên việc đúc trụ có thể diễn ra trong xưởng đúc bê tông nên việc thi công sẽ không chiếm dụng đường, có thể dễ dàng xây dựng vào ban đêm, ban ngày trả lại đường để lưu thông; + Ray được chế tạo bằng các dầm bê tông đúc sẵn dự ứng lực trước nên có thể đúc ray từ xưởng đúc, sau đó mang đến đặt lên các trụ và thực hiện gắn kết các ray lại với nhau; - Do tàu ray đơn thường chạy trên cao nên không cản trở giao thông trên mặt đất, và tuy chạy trên cao nhưng vì hai ray đi và về tách rời nhau, đặt trên cột đường kính 1m cách nhau 30m, nên không che khuất bầu trời nhiều để gây cảm giác nặng nề tối tăm như đường ô tô hoặc đường sắt trên cao; Hình 1.3 - Đường ray có bán kính cong tối thiểu là 50m nên dễ uốn cong tại các ngã tư và luồn lách theo các tuyến phố vừa hẹp vừa uốn lượn, bên cạnh đó do tàu ray đơn chạy êm nên có thể chạy sát các công trình trong đô thị. Häc viªn: TrÇn ViÖt Dòng Trang 9 Líp: Cao häc CÇu – 2007 luËn v¨n th¹c sü kü thuËt GVHD: PGS.
